钢管柱制作方案1钢管柱制作标准钢管构件制作时的外形尺寸允许偏差应符合GB50205-2001规范附录C中表C.0.7的规定。
表C.0.7 钢管构件外形尺寸的允许偏差（mm）2钢管柱制作工艺:施工图→原材料复检→钢板号料→自动切割下料→钢板坡口加工→钢板卷制→二氧化碳气体保护焊打底焊→碳弧气刨清根→焊钢管直焊缝→超声波探伤检验→校正→钢管对接、拼装→焊钢管环焊缝→超声波探伤检验→焊内衬环、耳板→除锈、涂装→检验合格出厂。
3钢管柱制作方法⑴钢板气割前应将切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
⑵放样、号料应根据工艺要求预留制作和安装的焊接收缩余量；制作时应考虑切割余量，其允许偏差见下表：⑶中板下料用自动切割机下料切割，薄板下料采用机械剪切，切割后均需清除毛刺，其允许偏差见下表：⑷切割后出现变形的零件，要矫正其平直度，质量要求为局部挠曲矢高f的允许偏差值在1m范围内f≤1.0mm。
⑸板材坡口加工及端面加工，为保证施工质量，应进行线切割，其加工余量不应小于2.0mm。
⑹组装前，应先检验合格，所有焊接面需按要求打磨。
打磨范围：焊缝边缘每边30～50mm，并不得有大于1mm的局部缺口。
⑺钢管卷制：卷管方向应与钢板压扎方向一致。
在卷板过程中，应注意保证管端平面与管轴线严格垂直。
卷压钢板时，考虑到一次变形量不能太大，应及时调整上滚间隙。
钢管卷制后应在管端打上十字轴线并作标记。
⑻组对时上、下相邻两条纵缝应错开500mm以上。
把钢管放在托轮架上，在钢管上划出O°、90°、180°、270°四根基准线，作为以后组装的基准线，划线时全盘考虑钢管柱及连接节点部件的位置、方向，便于现场组对及垂直度观测。
⑼钢管焊接成型后，为消除焊接变形，应采用机械校正，直至达到尺寸精度要求。
机械校正无法完成的可用热加工来校正。
⑽在钢管卷制过程中，由于设备和材料的条件限制，需要进行对接，其对接在托轮架上进行操作。
钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：实施日期：发布日期: 编写录目审核批准1、主体内容与适用范围主体内容: 圆管柱的一般制作流程。
适用范围：建筑钢结构中圆管柱的制作。
2、编制依据1）《高层民用建筑钢结构技术规程》 JGJ99-982）《建筑钢结构焊接技术规程》 JGJ81-20023）《钢结构工程施工质量验收规范》 GB50205-20014）《结构用无缝钢管》 GB8162-19995）《直缝电焊钢管》 GB11345-896）《低合金钢焊条》 GB5118-957）《碳钢焊条》 GB5117-958）《熔化焊用钢丝》 GB/T14957-949）《气体保护焊用钢丝》 GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-9111）《钢结构设计规范》 GB50017-200312）《碳素结构钢》 GB700-8813）《低合金高强度结构钢》 GB/T1591-9414）《厚度方向性能钢板》 GB5313-853、材料的要求和选用原材料的选用及其适用标准3.1.1钢管(1) 圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。
其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《结构用无缝钢管》（GB8162-1999）或《直缝电焊钢管》GB11345-89。
(2)结构用无缝钢管的弯曲度、外径和壁厚等的允许偏差应符合表1的规定。
表1 无缝钢管弯曲度、外径和壁厚的允许偏差(3)直缝电焊钢管外径和壁厚的允许偏差应符合表2的规定。
表2 直缝电焊钢管外径和壁厚的允许偏差3.1.2 钢板及型钢(1) 其力学性能及碳、硫、磷、锰、硅含量的合格保证必须分别符合标准《碳素结构钢》（GB700-88）和《低合金高强度结构钢》（GB/T1591-94），其强屈比不得小于，伸长率应大于20%，有良好的可焊性及明显的屈服台阶，钢材的屈服点不宜超过其标准值10%。
钢结构作业文件文件编号：WYZG-010版本号/修改次数：A/2圆管柱制作通用工艺受控状态：受控本发放序号：发布日期: 实施日期：目录1、主体内容与适用范围 (2)2、编制依据 (2)3、材料的要求和选用 (2)4、制作工艺要领 (5)4.1 钢管柱的制作流程 (5)4.2 圆管柱钢结构制作重点和技术难点 (5)4.3 各工序加工要领 (6)4.3.1 放样 (6)4.3.2 下料 (6)4.3.3. 外部零件的装配 (8)4.3.4 螺栓孔质量要求 (8)4.3.5 摩擦面质量要求 (9)4.3.6. 焊接 (10)4.3.7 圆管柱的成品检查 (12)4.3.8 栓钉焊接 (13)4.3.9 涂装 (13)4.3.10 构件标识 (14)4.3.11 构件贮存、运输 (14)1、主体内容与适用范围1.1 主体内容: 圆管柱的一般制作流程。
1.2 适用范围：建筑钢结构中圆管柱的制作。
2、编制依据1）《高层民用建筑钢结构技术规程》 JGJ99-982）《建筑钢结构焊接技术规程》 JGJ81-20023）《钢结构工程施工质量验收规范》 GB50205-20014）《结构用无缝钢管》 GB8162-19995）《直缝电焊钢管》 GB11345-896）《低合金钢焊条》 GB5118-957）《碳钢焊条》 GB5117-958）《熔化焊用钢丝》 GB/T14957-949）《气体保护焊用钢丝》 GB/Y14958-9410）《钢焊缝手工超声波探伤方法和探伤结果分级法》 GB11345-9111）《钢结构设计规范》 GB50017-200312）《碳素结构钢》 GB700-8813）《低合金高强度结构钢》 GB/T1591-9414）《厚度方向性能钢板》 GB5313-853、材料的要求和选用3.1 原材料的选用及其适用标准3.1.1钢管(1) 圆管柱钢材主要采用Q235B和Q345B，其质量标准应符合现行国家标准《碳素结构钢》（GB700-88）及《低合金高强度结构钢》（GB/T1591-94）的要求。
1.1.1圆管构件加工制作工艺流程1.1.2圆管构件加工制作工艺和方法介绍制作流程-：钢板矫平•钢板的局部平面度允许偏差:AW1.5(tW⑷;AW1.0(t>14)；制作流程二：端部预弯・卷制前采用油压机或卷板机进行两侧预弯成型；・预弯范围为端部150~300mm，压痕深度W0.5mm；制作流程三：筒体卷制・采用多次进料渐近法滚弯；•用样板检验板件半径。
(钢柱加工检验样板的制作必须考虑管材焊接变形而预置反变形)制作流程四：纵缝焊接・先焊筒体内侧，外侧清根后再焊筒体外侧焊缝；・直缝焊接完成后用进行回圆。
▼允许偏差S■动埋弧自动焊焊丝中心线■・■・・・卜1・・・1・・・1・4卜制作流程七：端部铣平•端铣量为3~5mm 。
暑；：焊接滚轮胎架制作流程五：环缝焊接制作流程六：环板焊接•采用退装的方法装焊内环板；焊接完成后清除焊渣、飞溅等缺陷。
•钢管的加工精度直接影响其他部件的定位准确性，环板焊接完成后采用四等分线法配合全站仪测量筒体接长精度。
▼图例・先焊筒体内侧，外侧清根后再焊筒体外侧焊缝。
▼环缝焊接示意图制作流程八：整体检测、验收•进行整体检测，自检互检，完毕后，报专职质检员验收；•注意构件堆放应合理，避免造成构件损伤或变型。
1.1.3圆管构件加工制作要点加工 实景・切割面质量・零部件几何尺寸控制工艺 要点加工 实景 纵缝 焊接筒 体 接 长-钢板预弯・样板检验・筒体圆度控制工艺 要点加工 实景 工艺要点 ・焊前预热・先内后外・焊后回圆^端部铣平圆管端铣・现场坡口开设・圆管组对・环缝焊接・平直度检验零部件装配焊接・划线定位・牛腿等部件组焊・装、焊顺序加工实景 涂装■M工艺要点・除锈等级，表面粗糙度・漆膜厚度发运匚・构件编号・重心位置和定位标记1.1.3.1预弯采用2000吨压力机或非对称式三辊卷板机对钢板两端进行预弯，钢板端部的压制次数至少压三次，先在钢板端部150mm范围内压一次，然后在300mm范围内重压二次，以减小钢板的弹性，防止头部失圆，压制后用样板检验。

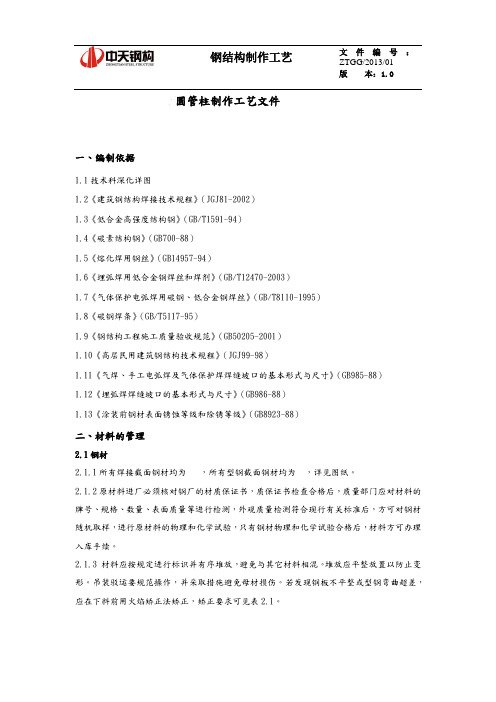

钢结构制作工艺文件编号：ZTGG/2013/01版本：1.0圆管柱制作工艺文件一、编制依据1.1技术科深化详图1.2《建筑钢结构焊接技术规程》（JGJ81-2002）1.3《低合金高强度结构钢》（GB/T1591-94）1.4《碳素结构钢》（GB700-88）1.5《熔化焊用钢丝》（GB14957-94）1.6《埋弧焊用低合金钢焊丝和焊剂》（GB/T12470-2003）1.7《气体保护电弧焊用碳钢、低合金钢焊丝》（GB/T8110-1995）1.8《碳钢焊条》（GB/T5117-95）1.9《钢结构工程施工质量验收规范》（GB50205-2001）1.10《高层民用建筑钢结构技术规程》（JGJ99-98）1.11《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》（GB985-88）1.12《埋弧焊焊缝坡口的基本形式与尺寸》（GB986-88）1.13《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）二、材料的管理2.1钢材2.1.1所有焊接截面钢材均为，所有型钢截面钢材均为，详见图纸。
2.1.2原材料进厂必须核对钢厂的材质保证书，质保证书检查合格后，质量部门应对材料的牌号、规格、数量、表面质量等进行检测，外观质量检测符合现行有关标准后，方可对钢材随机取样，进行原材料的物理和化学试验，只有钢材物理和化学试验合格后，材料方可办理入库手续。
2.1.3 材料应按规定进行标识并有序堆放，避免与其它材料相混。
堆放应平整放置以防止变形。
吊装驳运要规范操作，并采取措施避免母材损伤。
若发现钢板不平整或型钢弯曲超差，应在下料前用火焰矫正法矫正，矫正要求可见表2.1。
表2.1材料的一般形状要求及矫正公差范围2.2焊接材料2.2.1焊接材料要求焊材包括焊条、焊丝、焊剂和焊接保护气体；所有被采用的焊接材料的生产厂，均必须具备有效的质量保证体系，焊接材料生产厂名、焊接材料出厂质量证明书以及产品使用说明书等。
钢管柱制作工艺与施工方法钢构彩板工程有限公司2012年3月26日目录第一章双肢钢管格构柱标准制作工艺 (2)1排版 (2)2下料 (2)3切割 (2)4矫正 (3)5预涂装 (3)6组装 (4)7定位焊 (4)8焊接前 (5)9焊接中 (6)10焊接后 (14)11无损检查 (14)12焊接返修 (14)13制孔 (15)14端部处理 (15)15构件标识 (15)16安全技术措施 (16)第二章钢管柱吊装工艺 (17)1杯口基础底面找平 (17)2钢柱上的小爬梯设置 (17)3缆风绳拉设 (18)4钢柱吊装吊耳的设置 (19)5柱脚楔子临时固定 (19)6钢柱柱脚中心线对定位轴线的偏差调整 (20)7钢柱轴线垂直度调整 (20)8柱子基准点标高调整 (20)第三章钢管柱柱芯混凝土顶升施工工法 (21)1特点 (21)2适用范围 (21)3工艺原理 (21)4工艺流程 (21)5施工操作要点 (22)6材料及机具设备 (24)7质量控制 (25)8安全措施及环保要求 (25)第一章双肢钢管格构柱标准制作工艺1排版排版中应注意焊缝位置避开孔群及劲板位置，管下料留出50mm余量，肩梁部分板需铣平方向加3~5mm余量。
2下料2.1 号料前应先确认材质和熟悉工艺要求，然后根据排版图、下料加工单、零件草图和电脑实样图进行号料。
2.2 钢卷尺（不包括5米以下的卷尺）必须经计量部门与本工程用的标准尺进行校核，并标贴修正值后才能使用，标准尺测定拉力为L≤30m时5kg，以确保划线、制作和现场安装用尺的一致性2.3 号料的母材须平直无损伤及其他缺陷，否则应先矫正或剔除。
划线精度如下（表一）：（表一）2.4 钢板下料应严格按排版单中指定的钢板号进行下料。
三大片下料完毕应在端头标明构件及零件编号，并同整体构件的零部件必须摆放在一起，以便后续装配。
3 切割3.1切割前应清除母材表面的油污、铁锈和潮气，切割后气割表面应光滑无裂纹，熔渣和飞溅物应除去。
钢管柱施工方法钢管柱施工工艺流程施工准备→测量放线→钻孔灌注桩成孔→灌注桩清底→桩体钢筋笼吊放→吊放钢套筒→首次灌注桩体砼至预定标高→抽排泥浆桩底注浆→凿除桩顶浮浆至标高→钢套筒内安装钢柱定位器→二次灌注砼至定位器顶面→安装钢管柱→钢管柱上下端定位固定→三次灌注桩杯口砼（2500mm高）至底板底→浇筑钢管砼至设计位置→灌入清水并回收上节钢套筒→钢管柱周围回填砂并柱顶进行钢筋砼盖板1 施工准备提前平整夯实场地，施工人员的到位，钻孔桩施工机具的配置，自动定位器、钢套筒、钢管柱等材料的进场备置等。
2 测量放线测设定桩心位置，按桩心位置将设备就位，其水平位置误差不大于20mm。
3 钻孔灌注桩施工钢筋混凝土钻孔灌注桩部分的施工方案及施工工艺详见本章 3.3钻孔灌注桩基础、支撑柱及水平支撑。
4 制作及吊放钢套筒，与桩基钢筋笼连接钢套筒用16mm厚钢板卷制而成，钢套筒分成三节，上节约18.0m，中节长3.0m，下节5.0m。
钢套筒直径同钻孔桩基础直径，为φ2200mm钢护筒。
下节钢套管长度应满足超底梁面0.5m、钢管柱锚入桩基不小于2.5m、定位器安装护筒深度0.5m以及第一次灌注嵌入小于2.5m的锚固及施工规范要求。
上、中两节间采用内法兰螺栓加橡胶垫联结，中、下两节间采用外法兰螺栓加橡胶垫联结。
在上节钢套管顶部内侧，两个相互垂直的方向各焊接两段150mm长φ6钢管段，钢筋段与钢套筒纵轴线平行，便于下放钢套筒后，依据钢筋段的纵轴线位置检测钢套筒的垂直度。
上节钢套筒上端设两个吊环，以便于垂直吊放。
上中节间、中下节间钢套筒的联结质量应符合规范的要求，具有统一的纵轴线。
其直径、管口圆度、端面对管轴的垂直度等检测项目的偏差均要满足规范要求。
接口处结合紧密，具备良好的水密性，以阻断地下水及泥浆的渗入。
套筒节间接装拆方便，以利于上下节间的分离。
269270271吊放钢套筒前，用吊车配合人工将上、中节钢套筒取结好，并进行相应质量检测，符合设计规范要求后，可进入下道工序施工，即吊放钢套筒。
圆管柱复杂牛腿加工工法1前言在钢结构施工中经常用到圆管柱，尤其在体育场馆、高层、超高层等建筑中应用更加广泛。
随着建筑业的发展，圆管柱的节点越来越复杂，圆管与牛腿可形成任意角度。
在加工圆管柱复杂牛腿时，必须采取科学、合理、可靠的技术，才能保证工程的质量。
***工程圆管柱复杂牛腿加工制造过程中，积累了宝贵的经验，制订出一套完整的加工制作工艺，在此基础上形成了本工法。
本工法以圆管柱（Φ700*20）为例说明圆管柱复杂牛腿加工技术要点。
图1-1 圆管柱复杂牛腿节点图1-2 圆管柱复杂牛腿节点透视图图1-3 圆管柱复杂牛腿节点分解图——牛腿翼缘板图1-4 圆管柱复杂牛腿节点分解图——牛腿腹板板图1-5 圆管柱复杂牛腿节点分解图——牛腿加劲板2工法特点2.0.1利用施工详图对圆管柱、环形板进行定位，确定出相应的连接板、加劲板的相应位置。
2.0.2采用数控切割设备制作异形环形板，再根据详图放地样儿，确定环形板上连接板、加劲板的准确位置。
2.0.3制作组装胎架，在构件组装时，按照零件的上下顺序依次对环形板、连接板及加劲板进行组装。
2.0.3采用CO2 气体保护焊对节点进行全熔透等强焊接。
3适用范围本工法适用于工业与民用建筑及一般构筑物建筑等涉及钢结构中，圆管柱身具有带角度牛腿、连接板的节点形式，及类似结构作为制作参考。
4工艺原理通过放样确定圆管柱及环形板的中心点、定位线；将施工详图中圆管柱连接板、加劲板间的弧长，依次标注到圆管柱柱身的相应位置上；对环形板进行1:1放地样儿，将连接板、加劲板位置标注到环形板上；圆管和环形板放样定位完成后，将环形板与圆管组装到一起，使圆管柱上的连接板、加劲板位置与环形板上的相应位置重合。
在放样、定位过程中一定要确保每一步数据的准确性、操作正确性，保证最后连接板、加劲板位置的精准。
5施工工艺流程及操作要点5.1施工工艺流程5.2施工操作要点5.2.1下料技术要点及设备的选择下料时要根据加工工艺图纸及有关技术文件，复核所使用的材料的材质、规格、外观质量，如发现不符合相关规定，应及时反馈到相关部门。
目录1. 编制依据 (1)2. 工程概况 (2)2.1项目基本概况 (2)2.2钢管柱概况 (2)3. 材料及设备计划 (4)3.1材料供应计划 (4)3.2生产设备配置 (4)3.2检验测量设备 (5)4. 加工工艺要求及控制 (6)4.1下料 (7)4.2筒体卷制 (8)4.3筒体焊接 (8)4.4筒节组对 (9)4.5环板的加工制作 (10)4.6环板、肋板与主题的拼装焊接 (12)4.7筒体组拼 (13)4.8栓钉焊接 (15)4.9防腐处理及进场要求 (15)5. 钢管制作检验 (16)5.1 钢管柱制作检验标准 (16)5.2钢管柱制作缺陷修复 (17)6. 安全管理及文明施工措施 (17)1. 编制依据1）《宾馆西路站地下站土体围护结构施工图设计》2）施工图设计交底3）《建筑桩基础技术规范》4）《钢结构工程施工质量验收规范》5）《钢管混凝土结构设计与施工规程》6）《建筑工程施工质量验收统一标准》7）《钢筋焊接及验收规程》8）《工业建筑防腐蚀设计规范》9）《涂装前钢材表面锈蚀等级和除锈等级》以及相应的施工验收规范编制。
JGJ94—2008) GB50205-2001) CECS28:2012) GB50300-2013) JGJ18-2012)GB 50046—2008) GB/T8923)2. 工程概况2.1项目基本概况天津地铁5、6号线工程文化中心部分第2合同段宾馆西路站（天津宾馆站）是地铁5、6号线的一个同台换乘站，为地下三层三跨岛式车站。
车站位于天津市河西区宾水道与宾馆西路交口，沿宾水道东西向布置，场地范围内地势平坦。
车站主体结构长276m标准段基坑宽23.3m,深26.12m,盾构井段基坑宽27.1m,深27.72m,主体结构采用盖挖逆筑法施工工艺，围护结构采用地下连续墙形式（深55米，共106幅）。
如图2.1-1项目位置图所示：2.2钢管柱概况钢管柱采用直径800mm壁厚25mm以及直径1000mn壁厚25mn!勺钢管，数量分别为54根和2根，共有8种形式，钢管柱的具体形式见下表所示。
圆管柱加工制作工艺流1．流程图（1） 钢结构制作工艺流程图1、放样、熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。
检查号料尺寸是否正确。
号料前必须了解原材料的材质及规格，检查原材料的质量。
不同规格、不同材质的零件应分布号料。
并根据先大后小的原则依次号料。
钢材如有较大的弯曲、凹凸不平时，应先进行矫正。
尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。
钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。
样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。
放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。
主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。
本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。
2、切割钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。
氧割的工艺要求：气割前，应去除钢材表面的油污、浮锈和其他杂物，并在下面留一定的空间。
大型工件的切割，应先从短边开始。
在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯气割的允许偏差项目允许偏差项目允许偏差零件宽度、长度±3.0㎜零件宽度、长度±3.0㎜边缘缺棱 1.0㎜切割面平面度0.05t,但不大于2.0㎜端部垂直度 2.0㎜割纹深度0.3㎜局部缺口深度 1.0㎜4、边缘加工和端部加工气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2.0㎜。
焊接坡口加工宜采用自动切割、半自动切割、坡口机、刨边等方法进行。
边缘加工一般采用刨、铣等方式加工。
边缘加工应注意加工面的垂直度和表面粗糙度.5、制孔制孔通常采用钻孔和冲孔方法：钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格的钢板、型钢的孔加工；冲孔一般只用于较薄钢板和非圆孔加工。
圆管柱加工制作工艺流1．流程图（1）钢结构制作工艺流程图1、放样、熟悉施工图，并认真阅读技术要求及设计说明，并逐个核对图纸之间的尺寸和方向等。
检查号料尺寸是否正确。
●号料前必须了解原材料的材质及规格，检查原材料的质量。
不同规格、不同材质的零件应分布号料。
并根据先大后小的原则依次号料。
钢材如有较大的弯曲、凹凸不平时，应先进行矫正。
尽量使相等宽度和长度的零件一起号料，需要拼接的同一种构件必须一起号料。
钢板长度不够需要焊接拼接时，在接缝处必须注意焊缝的大小及形状，在焊接和矫正再划线。
●样板、样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。
●放样和号料应预留收缩量及切割、铣刨需要的加工余量，尽可能节约材料。
●主要受力构件和需要弯曲的构件，在号料时应按照工艺规定的方向取料，弯曲的外侧不应有样冲点和伤痕缺陷。
●本次号料的剩余材料应进行余料标识，包括余料编号、规格、材质等，以便于再次使用。
2、切割钢材下料常用的有氧割、机械切割（剪切、锯切、砂轮切割）等方法。
氧割的工艺要求：●气割前，应去除钢材表面的油污、浮锈和其他杂物，并在下面留一定的空间。
●大型工件的切割，应先从短边开始。
在钢板上切割不同形状的工件时，应靠边靠角，合理布置，先割大件，后割小件；先割较复杂的，后割简单的；窄长条形板的切割，采用两长边同时切割的方法，以防止产生旁弯气割的允许偏差4、边缘加工和端部加工●气割或机械剪切的零件，需要进行边缘加工时，其刨削量不应小于2.0㎜。
●焊接坡口加工宜采用自动切割、半自动切割、坡口机、刨边等方法进行。
边缘加工一般采用刨、铣等方式加工。
边缘加工应注意加工面的垂直度和表面粗糙度.5、制孔●制孔通常采用钻孔和冲孔方法：钻孔是钢结构制造中普遍采用的方法，能用于几乎任何规格的钢板、型钢的孔加工；冲孔一般只用于较薄钢板和非圆孔加工。
而且要求孔径一般不小于钢材的厚度。
当螺栓孔的偏差超过允许值时，允许先采用与钢材材质相配备的焊条进行补焊孔洞后，重新制孔，但严禁采用钢块填塞方法处理。
6、摩擦面加工●当采用高强度螺栓连接时，应对构件摩擦面进行加工处理。
处理后的抗滑移系数应符合设计要求。
●高强度螺栓连接摩擦面的加工，可采用喷砂，抛丸和砂轮机打磨的方法（注：砂轮机打磨方向应与构件受力方向垂直，且打磨范围不得小于螺栓直径的4倍）。
经处理的摩擦面应采取防油污和损伤保护措施。
7、构件组装一般规定●组装平台、模架等应平整牢固，以保证构件的组装精度。
●必须依据图纸、工艺和质量标准，并结合构件特点，提出相应的组装措施。
●应考虑焊接的可能性，焊接变形为最小，且便于矫正，以确定采取一次组装或多次组装，即先组装、焊接成若干个部件，并分别矫正焊接变形，再组装成构件。
●应考虑焊接收缩余量、焊后加工余量。
●对所有加工的零部件应检查其规格、尺寸、数量是否符合要求，所有零、部件应矫正，连接接触面及沿焊缝边缘30～50㎜范围内的铁锈、毛刺、油污、冰雪应清干净。
●凡隐蔽部位组装后，应经质检部确认合格后，才能进行焊接或外部隐蔽。
组装出首批构件后，应经质检部全面检查确认合格后，方可继续组装。
●凡需拼接接料时，为减少焊接内应力，便于变形后的矫正，应先拼接、焊接、经检验、矫正合格后，再进行组装。
●应根据结构形式、焊接方法、焊接顺序等因素，确定合理的组装顺序，一般宜先主要零件，后次要零件，先中间后两端，先横向后纵向，先内部后外部，以减少变形。
●当采用夹具组装时，拆除夹具时，不得用锤击落，应用气割切除，才不至于损伤母材，对残留的焊疤、熔渣应修磨干净。
8、组装方法●根据零件在实样上的位置，分别组装起来成为构件。
●仿形复制装配法先用地样法组装成单面（片）的结构，然后点焊牢固，将其翻身，作为复制胎模，在其上面装配另一单面的结构，往返两次组装。
此装配方法适用横断面互为对称的桁架结构组装。
●立装根据构件的特点和零件的稳定位置，选择自上而下或自下而上的装配。
此法适用放置平稳、高度不大的结构或者大直径的园筒。
●卧装将构件卧置进行的装配。
适合于断面不大，但长度较长的细长构件。
●胎模装配法将构件的零件用胎模定位在其装配位置上的组装方法。
此装配方法适用于批量大、精度高的产品。
9、钢构件组装工艺流程●卷管加工工艺流程10、钢结构焊接●材料要求建筑钢结构用钢材及焊接材料的选用应符合设计图的要求，并有质量证明书和检验报告，当采用其他材料代替设计的材料时，必须经原设计单位同意。
钢材的成分、性能复验应符合国家现行有关工程质量验收标准的规定；大型，重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。
复验应由国家技术质量监督部门认可的质量监督检测机构进行。
焊接材料应符合国标《碳钢焊条》（GB/T5117）、《低合金钢焊条》（GB/T5118）的规定。
焊条、焊丝、焊剂和药芯焊丝在使用前，必须按产品说明书及有关工艺文件的规定进行烘干。
低氢型焊条烘干温度为350～380℃，保温时间应为1.5～2小时，烘干后应缓冷放置于110～120℃的保温箱中存放、待用；使用时应置于保温筒内；烘干后的低氢型焊条在大气中放置时间超过4小时应重新烘干；烘干次数不应超过2次；受潮的焊条不应使用。
●对接要求焊件坡口形式要考虑在施焊和坡口加工可能的条件下，尽量减少焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择。
2）施工工艺●工艺流程●焊接工艺焊条直径选择1）焊角焊缝时，电流要大些；打底焊时，特别是焊接单面焊双面成型时，使用的焊接电流要小；填充焊时，通常用教大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流要小些。
碱性焊条选用的焊接电流比酸性焊条小10%左右，不锈钢焊条比碳钢焊条选用电流小20%左右。
焊接电流初步选定后，要通过试焊调整。
电弧电压主要取决于弧长。
电弧长，则电压高；反之则低（短弧指弧长为焊条直径的0.5～1.0倍）。
焊接工艺参数的选择，应在保证焊接质量条件下，采用大直径焊条和大电流焊接，以提高生产率。
坡口底层焊道宜采用不大于4.0㎜的焊条，底层根部焊道的最小尺寸应适宜，以防裂纹。
在承受动载荷情况下，焊接接头的焊缝余高应趋于零，在其他工作条件下，可在0～3㎜选。
焊缝在焊接接头每边的覆盖宽度一般为2～4㎜。
2）施焊前，焊工应检查焊接部位的组装和表面清理的质量，如不符合要求，应修磨补焊合格后方能施焊。
坡口组装间隙超过允许偏差规定时，可在坡口单侧或两侧堆焊、修磨使其符合要求，但坡口间隙超过较薄板厚度2倍或大于20㎜是时，不应用堆焊方法。
3） T型、十字型、角接接头和对接接头主焊缝两端，必须配置引弧板引出板，其材质应和被焊母材相同，坡口形式应与被焊焊缝相同，禁止使用其他材质的材料充当引弧板引出板。
手工电弧焊焊缝引出长度应大于25㎜。
其引弧板引出板宽度应大于50㎜，长度宜为板厚的1.5倍且不小于30㎜，厚度应不小于6㎜。
4）焊接完成后，应用火焰切割去除引弧板引出板，并修磨平整。
不得用锤击落引弧板引出板。
不应在焊缝以外的母材上打火引弧。
5）定位焊必须由持相应合格证的焊工施焊，所用焊接材料应与正式施焊相当，定位焊焊缝应与最终焊缝有相同的质量要求。
钢衬垫的定位焊宜在接头坡口内焊接，定位焊焊缝厚度不宜超过设计厚度的2/3，定位焊缝长度宜大于40㎜，间距500～600㎜，并应填满弧坑。
定位焊预热温度应高于正式施焊预热温度。
当定位焊焊缝上有气孔或裂纹时，必须清除后重焊。
6）对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质检部检验合格后才能施焊。
在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后变形。
7）在约束焊道上施焊，应连续进行；如因故中断，在焊时应对已焊的焊缝局部做预热处理。
采用多层焊时，应将前一道焊缝表面清理干净后再继续施焊。
因焊接变形的构件，可用机械（冷矫）或在严格控制温度的条件下加热（热矫）的方法进行矫正。
11、高强度螺栓连接1）普通螺栓连接●钢构件的紧固件连接接头，连接钢板应紧固密贴，外观排列整齐，应经检查合格后，再进行紧固施工。
螺栓按照等级分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9等十一个等级，其中8.8级以上为高强度螺栓，8.8级以下（不含8.8级）为普通螺栓。
●安装使用的临时螺栓，在每个节点上穿入的数量，应根据安装过程所承受的荷载计算确定，并应符合下列规定：不应少于安装孔总数的1/3；临时螺栓不应少于2个。
●永久性的普通螺栓连接中的螺栓一端不得垫两个及以上的垫圈，不不得采用大螺母代替垫圈，紧固应牢固、可靠、外露丝扣不应少于2扣。
●对于设计有要求防松动的螺栓、锚固螺栓应采用有防松装置的螺母（双螺母）或弹簧垫圈，或用人工方法采取防松措施（如将螺栓外露丝扣打毛）。
●对于承受动载荷或重要部位的螺栓连接，应按照设计要求放置弹簧垫圈，弹簧垫圈必须设置在螺母一侧。
对于工字钢、槽钢类型钢应尽量使用斜垫圈，使螺母和螺栓头部的支撑面垂直螺杆。
●紧固件的储运应符合下列规定：存放应防潮、防雨、防粉尘，并按类型和规格分类存放；使用时应轻拿轻放，防止撞击、损坏包装和损伤螺纹；发放和回收应作记录，使用剩余的紧固件应当天回收保管；（2）高强度螺栓连接●高强度螺栓连接摩擦面应平整、干燥，表面不得有氧化铁皮、毛刺、焊疤、油漆和油污，用钢丝刷沿受力垂直方向去除浮锈。
并不得在雨天进行安装。
●使用的扭矩扳手应按规定进行校准，班前应对定扭矩扳手进行校核，合格后方可使用。
●严格按照从中间向四周扩展的顺序，执行初拧、终拧的施工工艺程序，严禁一步到位的方法直接终拧。
一个接头上的高强度螺栓，应从螺栓群中部开始安装，逐个拧紧，每拧一遍均应用不同颜色的油漆做上标记，防止漏拧。
高强度螺栓的紧固顺序从刚度大的部位向不受约束的自由端进行，从中间向四周进行，以使板间密贴。
●高强度螺栓应自由穿入螺栓孔内。
扩孔时，铁屑不得掉入板层间。
扩孔数量不得超过一个接头螺栓孔的1/3，扩孔直径不得大于孔径再加2㎜。
严禁用气割进行高强度螺栓的扩孔工作。
●长期保管超过六个月或保管不善而造成螺栓生锈及沾染脏物等，可能改变螺栓的扭矩系数或性能的高强度螺栓，应视情况进行清洗、除锈和润滑等处理，并对螺栓进行扭矩系数或预拉力检验，合格后方可使用。
12、钢结构防腐涂料涂装1）工艺流程（2）钢结构涂装前的表面处理（除锈）●建筑钢结构工程的油漆涂装应在钢结构制作安装验收合格后进行。
油漆涂刷前，应采取适当的方法将需要涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物清理干净。
●基面清理除锈质量的的好坏，直接影响到涂层质量的好坏。
因此涂装工艺的基面除锈质量等级应符合设计文件的规定要求。
