旭化成.混悬剂辅料RCA-591NF介绍

液体制剂常用溶剂和附加剂（熟悉）I常用溶剂：溶剂按介电常数大小分为极性溶剂、半极性溶剂和非极性溶剂。

1极性溶剂：①水是最常用溶剂，能与乙醇、甘油、丙二醇等溶剂任意比例混合，能溶解大多数的无机盐类和极性大的有机药物，能溶解药材中的生物碱盐类、苷类、糖类、树胶、粘液质、鞣质、蛋白质、酸类及色素等。

配制水性液体制剂应使用蒸馏水或精制水。

②甘油有甜味，毒性小，能与水、乙醇、丙二醇等任意比例混合，可以内服，也可外用，30％以上有防腐作用。

③二甲基亚砜（DMSO）：具大蒜嗅味，有较强的吸湿性，能与水、乙醇、甘油、丙二醇等溶剂任意比例混合。

透皮吸收促进剂。

2半极性溶剂：（1）乙醇：可以与水、甘油、丙二醇等溶剂任意比例混合，能溶解大部分有机药物和药材中的有效成分。

20%以上的乙醇即有防腐作用。

（2）丙二醇：药用品一般为1，2-丙二醇。

可作为内服及肌肉注射液溶剂。

（3）聚乙二醇（PEG）：聚乙二醇分子量在1000以下为液体，超过1000为半固体或固体。

3非极性溶剂：(1)脂肪油：如麻油、豆油、花生油、橄榄油、棉籽油等植物油。

(2) 液体石蜡：本品在肠道中不分解也不吸收，能使粪便变软，有润肠通便作用。

(3) 醋酸乙酯：本品能溶解挥发油、甾体药物及其它油溶性药物。

常作为搽剂的溶剂。

II常用附加剂：增溶剂、助溶剂、潜溶剂和防腐剂。

1增溶剂增溶是指某些难溶性药物在表面活性剂的作用下，在溶剂中增加溶解度并形成溶液的过程。

增溶剂的最适HLB值为15～18。

2助溶剂指难溶性药物与加入的第三种物质在溶剂中形成可溶性分子间的络合物、复盐或缔合物等，以增加药物在溶剂中的溶解度。

这第三种物质称为助溶剂。

如碘在水中溶解度为1：2950，如加入适量碘化钾，能配成含碘5％的水溶液。

碘化钾为助溶剂。

3潜溶剂为了提高难溶性药物的溶解度，常使用混合溶剂。

在混合溶剂中各溶剂达到某一比例时，药物的溶解度出现极大值，这种现象称潜溶，这种溶剂称潜溶剂。

与水形成潜溶剂的有：乙醇、丙二醇、甘油、聚乙二醇等。

旭化成公司介绍(Asahi Kasei Corporation)所属国家: 日本东京总部：Hibiya-Mitsui Building 1-2 Yurakucho 1-chome, Chiyoda—ku, Tokyo，Japan邮政编码：100—8440电话：81-3-3507-2060传真：8l-3-3507-2495网址：http：//www.asahi-kasei.co.jp/asahi/电子信箱（E-mail）：asahi@ml.asahi-kasei.co.jp大阪总部：Shin-Dai Building，2-6 Dojimahama 1-chome，Kita-ku，Osaka，Japan邮政编码：530-8205电话：81-6-6347-311l传真：81-6-6347-3077董事长：山口信夫总裁：山本一元北京办事处：地址：北京建国门外大街1号中国世界贸易中心，中国世界大厦930室邮编：100004电话：86-10-6505-2172传真：86-10-6505-2174上海办事处：地址：上海延安路2200号上海国际贸易中心1811室邮编：200335电话：86-21-6278-0408传真：86-21-6278-0407旭化成公司前身为Asahi化学工业有限公司，它是日本最主要的化学工业公司之一，是一家从事石油化学品和塑料、住宅和建筑材料、纤维和织物、专用品生产。

它的石化产品覆盖面很广，包括聚乙烯、工程塑料和其他树脂产品，以及丙烯腈、苯乙烯和其他基本单体产品。

在丙烯腈、己二酸、环己酮、甲基丙烯酸甲酯、离子膜交换法氯碱等生产技术在世界上居领先地位。

一、公司概况和历史概况旭化成公司初创于1923年，公司的创始人是野口遵先生。

最早公司位于日本宫崎县延冈地区，仅生产氮肥。

1924年开始与旭绢织公司一起，制造人造丝。

二战之前，产品扩大到了工业试剂、肥料、炸药，以及名为Bemberg的丝绢、人造丝和某些调味晶(旭味，1999年7月，公司的食品业务出让给日本烟草公司)。

BEYOND EXPECTATION & BEYOND LIMITATIONPRODUCT GUIDE61, Gasandigital 2-ro, Geumcheon-Gu, Seoul 153-802, KoreaInternational business : Tel +82-2-3282-1540 Fax +82-2-869-4409Domestic Sales : Tel +82-2-3282-1500 Fax +82-2-869-4944R&D Center : Tel +82-2-3282-1560 Fax +82-2-3282-1586 E-mail:***************Rev. No. 19.4si Chang Lee, PresidentApr. 2002 Establishment of KUKDO CHEMICAL (KunShan) CO., LTD. in China Nov. 2003Completion of KunShan factory for Epoxy resin and Polyol in China J ul. 2004 Completion of Busan factory for Epoxy resin and System Polyol in Busan Mar. 2008 Acquisition of HAJIN CHEM TECHNov. 2008 Completion of 40KT of Liquid Epoxy resin in IksanDec. 2008 Awarded 200 Million Dollar Export Tower Prize (45th Trade Anniversary)Nov. 2010 Awarded 2010 Global Excellent Management by JMACApr. 2011 Obtained Customs approved registered exporter Certificate by Customs Sep. 2011 Obtained AEO(Authorized Economic Operator) Certificate by Customs Dec. 2011 Awarded 300 Million Dollar Export Tower Prize (48th Trade Anniversary)Dec. 2011A warded Korean World-class Product Award 2011 by Knowledge Economy Feb. 2013Establishment of NICHIDO CHEMICAL CO., LTD.gLoBaLsaLesnetWorks*1 Gardner Holdt Method, Butyl Carbitol NV 70% Solution *2 Reference data *3 Gardner Holdt Method, Butyl Carbitol NV 40% Solution3) High Viscosity Type*1 Gardner Holdt Method, Butyl Carbitol NV 40% Solution *2 Ball & Ring Method *3 Reference data *4 Approved by F .D.A2. standard solid typeHead Office Iksan FactoryBisPHenoL-a tyPe ePoxy resin*1 Reference data1) Low Viscosity Type1. standard Liquid type*1 Reference data2) Medium Viscosity Type2) Low Viscosity, High Flow Grade*1 I.C.I Viscometer *2Ball & Ring Method*1 I.C.I Viscometer *2 Ball & Ring Method *3 Brookfield Viscometer at 25ºC, Butyl Carbitol NV 40% Solution *4 Gardner Holdt Method, Butyl Carbitol NV 40% Solution3) High Molecular Weight Grade4) Special Grade*1 I.C.I Viscometer *2 Ball & Ring Method *3 Melt Viscosity at 175ºC *4 Mettler Method *5Gardner Holdt Method, Butyl Carbitol NV 40% Solution*1 Ball & Ring Method5) Half-capped Epoxy Resin3. solution of solvent epoxy resin*1Gardner Holdt Method1) General Grade4. Powder Coating epoxy resin*1 I.C.I Viscometer *2 Ball & Ring Method *3 Melt Viscosity at 175ºC*Curing condition : Preheating at 130ºC × 20 mincoating).KD-4014SYSTEM0.2%residual Bisphenol-aKD-214M&KD-407SYSTEM4.7%BisPHenoL-f tyPe ePoxy resin*1 Ball & Ring Method *2 Gardner Holdt Method, Butyl Carbitol NV 40% Solution*1 I. C. I Viscometer *2 Brookfield Viscometer at 25ºC, Butyl Carbitol NV 40% Solution *3 Ball & Ring Method *4 Ph-OH E.W. *5 Approved by F .D.A6. n=0 free, BPa free type*1 Total-CI : Potentiometric titration *2 Brookfield Viscometer at 52ºC (Reference data) *3 Gardner Holdt Method, Butyl Carbitol NV 60% Solution*4 GPC Data7. High Purity-Low Chlorine epoxy resin*1 I.C . I Viscometer *2 Melt Viscosity : I. C . I Viscometer at 175°C *3 Gardner Holdt Method, Butyl Carbitol NV 40% Solution *4 Ball & Ring Method 5. Low BPa type*1 Ball & Ring Method *2 43phr on KD-211D, at 180ºC *3 73phr on KD-211D, at 180ºC *4 130phr on KD-211D, at 180ºC*5 Melt Viscosity : I.C.I Viscometer at 125ºC *6 Melt Viscosity : I.C.I Viscometer at 150ºC *7 51phr on KD-211D, at 180ºC (Reference data) *8 Reference data9) Phenol Excess Type Curing Agentnon-HaLogen fLaMe retardant ePoxy resinBroMinated ePoxy resin*1 Ball & Ring Method *2 Brookfield Viscometer at 40ºC *3 Brookfield Viscometer at 25ºC *4Mw (Reference data)*1 Ball & Ring Method1. o-Cresol novolac type*1 Ball & Ring Method *2 Non-Volatile Content(wt.%)novoLaC ePoxy resinGradeEEW (g/eq)Viscosity (cps@25ºC)Color (G,max.)Characteristics/UseYDF-1020160-1802,000-3,0001Low viscosity2. Low viscosity type*1 Ball & Ring Method3. solid typefLexiBLe ePoxy resin*1 Gardner Holdt Method *2 Brookfield Viscometer at 50ºC1. dimer acid Modified epoxy resin*1 Brookfield Viscometer at 50ºC2. rubber Modified epoxy resinMuLti-funCtionaL ePoxy resin*1 Ball & Ring Method4. BPa-novolac type*1 Ball & Ring Method *2 Brookfield Viscometer at 25ºC5. dCPd type*1 Ball & Ring Method *2 Non-Volatile Content(wt%)6. xylok typeGradeEEW (g/eq)Softening Point*1(ºC)Characteristics/UseKDXN-1055225-25550-60Flame retardance, Low moisture absorption, Electronic application*1 Ball & Ring Method3. Low viscosity Phenol novolac typeGradeEEW (g/eq)Solution Viscosity*1(25ºC)Color (G,max.)Characteristics/UseKDPN-1020165-185D-G3High heat resistance, Low viscosity*1 Gardner Holdt Method, Butyl Carbitol NV 60% Solution7. Multi-functional novolac typeGradeEEW (g/eq)Softening Point*1(ºC)Characteristics/UseKDMN-1065162-17665-75High heat resistance, EMC, PCB, etc*1 Ball & Ring Method2. Phenol novolac type*1 Gardner Holdt Method, Butyl Carbitol NV 60% Solution *2 I.C.I Viscometer at 150ºC *3 Brookfield Viscometer at 60ºC *4 Non-Volatile Content(wt.%) *5 Brookfield Viscometer at 52ºCePoxy resin for P.C.M.*1 Gardner Holdt Method *2 EEW(g/eq) *3 Reference dataePoxy Modified PoLyoL (isoCyanate Curing tyPe)GradeOH Value (mgKOH/g)Solution Viscosity (25ºC)Non-Volatile Content (wt.%)Characteristics/UseYU-300100-130Z-Z 460±1Tar-urethane coating, MIBK/Toluene=1/1fiLaMent Winding, LaMinating ePoxy resinMoLding ePoxy resin*1 Brookfield Viscometer at 120ºC3. urethane Modified epoxy resin*1 Brookfield Viscometer at 40ºCuv Curing tyPe ePoxy resin*1 Gardner Holdt MethodLoW teMPerature Curing tyPe ePoxy resin*1 Gardner Holdt Method, Butyl Carbitol NV 40% solutionPHenoxy resin*1 Gardner Holdt Method, MEK NV 40% solution *2 Mw(Reference data) *3 Tg(ºC), DSC(Reference data)* S ubstrate condition : No sanding treatment on Aluminum * Mixing ratio : KSR-177/G-640=100/53 YD-128 / G-640=100/59* Curing condition : 80°C for 2hrUnit: kg/cm²ItemKSR-177YD-128Shear adhesion strength80.834.1* Test Method : ASTM D 3359B* Mixing ratio : KSR-276M70/G-640=16phr, YD-011X70 / G-640=16phr * Curing condition : 3days at RT × 80°C for 1hr * Curing agent : Kukdo Domide G-640* Film thickness: 20㎛* S ubstrate condition : No sanding treatment* Mixing ratio : KSR-177/G-640=100/53,YD-128 / G-640=100/59* Curing condition : 80°C for 2hr* Curing Condition : Room T emperature×14 days * Plate : Cold Rolled Steel (0.7T)* EEW : Epoxy Equivalent Weight (solution base) * AHEW : Active Hydroxyl Equivalent Weight (solution base)*1 : Polyamide Hardener*2 : Polyamide Adduct T ype Hardener *3 : Phenalkamine Hardener*1 A : Adhesion test (cross-hatch) *2 B : Dupont test(Impact Test, D/R), condition : ½ inch × high(cm) × 1,000 g *3 C : Erichsen Test(mm) *4 F : FailedWaterBorne ePoxy resin*1 Basis of solid contentreaCtive diLuent*1 APHA ColorGradeEEW(g/eq)Viscosity (cps@25ºC)Characteristics/UseKDSF-180300-3503,000-6,000High adhesive, Low viscosity3. BPa-Po epoxy resin4. Modified Weatherable epoxy resintri-funCtionaL ePoxy resin*1 Reference datatetra-funCtionaL ePoxy resin*1 Softening Point (ºC) : Ball & Ring MethodPoLyaMide & aMidoaMine tyPe*1 TAV : Total Amine Value(0.1N-HCl Method) *2 Viscosity : cps at 40ºC *3 TAV : Total Amine Value(0.1N-HClO 4 Method) *4 Viscosity : Gardner Holdt Method *5 A.H.E.W. : Solution basesuMMary of Hardener ProduCt grouPaLiPHatiC aMine Modified tyPe*1 TAV : Total Amine Value(0.1N-HCl Method)PoLyaMide adduCt tyPe*1 TAV : Total Amine Value(0.1N-HCl Method) *2 N.V : Non-Volatile Content(wt.%) *3 TAV : Total Amine Value(0.1N-HClO 4 Method)*4 Viscosity : Gardner Holdt Method *5 A.H.E.W. : Solution base*1 TAV : Total Amine Value (0.1N-HClO 4 Method) *2 A.H.E.W : Solution basearoMatiC aMine Modified tyPePHenaLkaMine tyPeCyCLoaLiPHatiC aMine Modified tyPe*1 TAV : Total Amine Value(0.1N-HCl Method) *2 TAV : Total Amine Value(0.1N-HClO 4 Method)SIHWA Factory BUSAN Factory CHINA Factory。

血液透析及相关治疗用浓缩物前言本标准修改采用ISO 13958-2002《血液透析及相关治疗浓缩物》，并根据我国血液透析及相关治疗用浓缩物产品的特点，结合临床使用要求编制。

本标准被采用的国际标准的主要技术性差异见附录NA。

本标准为全文强制性标准。

本标准由国家食品药品监督管理局提出。

本标准由中国药品生物制品检定所归口本标准由百特（中国）投资有限公司、中国药品生物制品检定所医疗器械检验中心起草。

本标准主要起草人：冯小明、潘志成、王健、母瑞红、柯林楠、黄清泉、奚廷斐引言透析液含有的电解质与细胞外体液浓度相似。

也可能含有非电解质，如葡萄糖。

由于透析液用量较大，透析液通常由特定质量的透析用水将浓缩物稀释配制而成。

浓缩物提供的形式可以是液体或者干粉。

醋酸盐浓缩物是单一产品并且不利于细菌的生长。

碳酸氢盐浓缩物常与酸性浓缩物配套混合使用。

碳酸氢盐浓缩物易于长菌，碳酸氢盐浓缩物的原料和制备技术应该使微生物和化学污染减低到最小限度，容器和储存状况也应该保持原有水平。

这些浓缩物在使用和配制期间，应能够有效预防和避免微生物污染。

由制造商按本标准生产、包装并标识的浓缩物，配制成为最终透析液，配制透析液所使用的大量透析用水应符合YY0572标准要求。

水处理设备的操作、浓缩物的处理是整个血液透析系统中不可分割的部分。

因为最终透析液的配制不为制造商所控制，本标准不包括临床操作的技术要求，血液透析专业人员应选定适用的透析技术（血液透析、血液透析滤过、血液过滤和后处理设备）并且必须知道使用这些透析液进行每一种治疗的安全要求和风险。

本标准是针对透析浓缩物制造商的基本要求，也利于透析过程的控制，最终的目的是透析液的安全和正确的使用。

血液透析及相关治疗用浓缩物1 范围本标准适用于血液透析或血液透析滤过用透析液的浓缩物。

规定了浓缩物的化学成分组成及其纯度，微生物污染，浓缩物的处理、度量和标识，容器的要求和浓缩物质量检验所需要得各项测试。

本标准不适用治疗中浓缩物与透析用水配成最终使用浓度的混合过程。

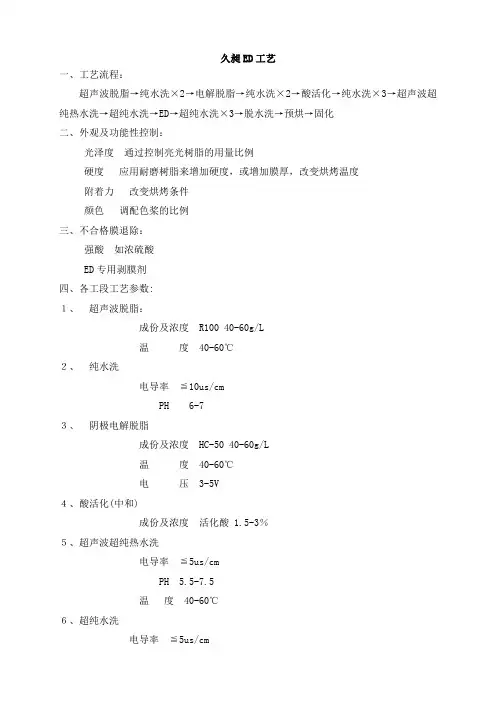

久昶ED工艺一、工艺流程：超声波脱脂→纯水洗×2→电解脱脂→纯水洗×2→酸活化→纯水洗×3→超声波超纯热水洗→超纯水洗→ED→超纯水洗×3→脱水洗→预烘→固化二、外观及功能性控制：光泽度通过控制亮光树脂的用量比例硬度应用耐磨树脂来增加硬度，或增加膜厚，改变烘烤温度附着力改变烘烤条件颜色调配色桨的比例三、不合格膜退除：强酸如浓硫酸ED专用剥膜剂四、各工段工艺参数:１、超声波脱脂：成份及浓度 R100 40-60g/L温度 40-60℃２、纯水洗电导率≦10us/cmPH 6-7３、阴极电解脱脂成份及浓度 HC-50 40-60g/L温度 40-60℃电压 3-5V４、酸活化(中和)成份及浓度活化酸 1.5-3％５、超声波超纯热水洗电导率≦5us/cmPH 5.5-7.5温度 40-60℃６、超纯水洗电导率≦5us/cmPH 5.5-7.5７、ED浓度 10-12％(固含量)约等同20％水溶液色桨依颜色而定色桨比例≦15％(在槽液中的体积比)其化添加剂 A剂 B剂温度26℃电导 600-800 us/cm (过高时用阳离子树脂交换)PH 7.5-8.5 (过高时用阳离子树脂交换过底时用三乙铵调节) 电压依工件大小和要求膜厚而定 15-100V阴极材料不锈钢时间 10-60S８、脱水成份及浓度脱水剂 0.3％９、预烘温度 80-100℃时间 10-15min10、固化温度 180-200℃时间 15-20min11、其他各种药剂供应商树脂日本清水亚强代理色桨日本清水亚强代理R100 日本奥野永保化工HC-50 日本清水亚强代理活化酸日本清水亚强代理脱水剂日本清水亚强代理。

旭化成离子膜烧碱装置盐水精制酸碱配比数据改进张娜;王磊【摘要】通过设计通用公式，得出新的盐水精制酸再生配比流量数据表，细化树脂再生装置操作，提高盐水精制硬度指标。

%Build the new acid-regeneration proportion flow datasheet of brine purification by designing the unversal formula , thinning resin regeneration operations and improving rigidity indicator .【期刊名称】《机械管理开发》【年(卷),期】2014(000)005【总页数】3页(P51-53)【关键词】树脂再生塔;硬度指标;酸碱配比【作者】张娜;王磊【作者单位】山东铝业职业学院，山东淄博 255065;山东铝业职业学院，山东淄博 255065【正文语种】中文【中图分类】TQ114.2引言山东铝业公司氯碱厂于2005 年7 月建成投产，是一家盐化工企业，主要生产液氯、烧碱等产品。

在原有6万t／a产能的基础上，2008 年6月份二期9万t／a旭化成离子膜烧碱装置顺利投产。

二期二次盐水精制采用2台树脂塔串连在线正常运行、1台树脂塔离线再生的3台运行模式。

因盐水中的Ca2＋、Mg2＋在电解过程中，会与从阴极室反渗过来的OH－形成难溶的氢氧化物，沉积在膜内，使膜电阻增加，槽电压上升，电流效率降低，严重时会导致离子膜因穿孔报废。

故二期旭化成离子膜电解槽装置对二次盐水的总硬度有严格要求，要求Ca2＋、Mg2＋总量小于等于15×10－9。

树脂再生是除去盐水中Ca2＋、Mg2＋等杂质离子的关键步骤。

二期装置试车阶段因日方提供的树脂再生用酸碱配比流量数据范围过小，导致再生后盐水硬度指标不理想且再生后废水指标严重超标，故研究设计新的树脂再生酸碱配比流量数据表。

1 离子交换塔再生简介（见表1）表1中的数据由日方提供，其中步骤3盐酸再生、步骤5烧碱再生的流量仅为酸质量浓度为31%、碱质量分数为32%的标准浓度下的配比数据。
