实验三 单管共射放大电路

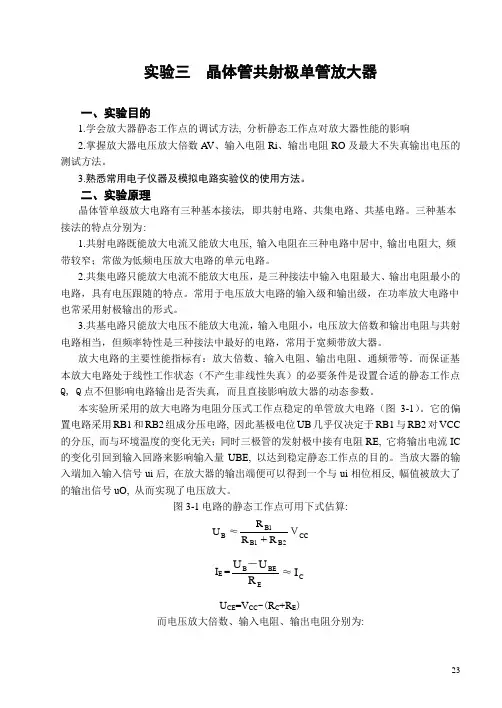

实验三 晶体管共射极单管放大器一、实验目的1.学会放大器静态工作点的调试方法, 分析静态工作点对放大器性能的影响2.掌握放大器电压放大倍数A V 、输入电阻Ri 、输出电阻RO 及最大不失真输出电压的测试方法。

3.熟悉常用电子仪器及模拟电路实验仪的使用方法。

二、实验原理晶体管单级放大电路有三种基本接法, 即共射电路、共集电路、共基电路。

三种基本接法的特点分别为:1.共射电路既能放大电流又能放大电压, 输入电阻在三种电路中居中, 输出电阻大, 频带较窄；常做为低频电压放大电路的单元电路。

2.共集电路只能放大电流不能放大电压，是三种接法中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点。

常用于电压放大电路的输入级和输出级，在功率放大电路中也常采用射极输出的形式。

3.共基电路只能放大电压不能放大电流，输入电阻小，电压放大倍数和输出电阻与共射电路相当，但频率特性是三种接法中最好的电路，常用于宽频带放大器。

放大电路的主要性能指标有：放大倍数、输入电阻、输出电阻、通频带等。

而保证基本放大电路处于线性工作状态（不产生非线性失真）的必要条件是设置合适的静态工作点Q, Q 点不但影响电路输出是否失真, 而且直接影响放大器的动态参数。

本实验所采用的放大电路为电阻分压式工作点稳定的单管放大电路（图3-1）。

它的偏置电路采用RB1和RB2组成分压电路, 因此基极电位UB 几乎仅决定于RB1与RB2对VCC 的分压, 而与环境温度的变化无关；同时三极管的发射极中接有电阻RE, 它将输出电流IC 的变化引回到输入回路来影响输入量UBE, 以达到稳定静态工作点的目的。

当放大器的输入端加入输入信号ui 后, 在放大器的输出端便可以得到一个与ui 相位相反, 幅值被放大了的输出信号uO, 从而实现了电压放大。

图3-1电路的静态工作点可用下式估算:CC2B 1B 1B B R +R R ≈U Ｖ　I E =C EBEB I ≈R U U －U CE =V CC -(R C +R E )而电压放大倍数、输入电阻、输出电阻分别为:A V =-　beLC r R //R βbe 2B 1B i r //R //R =RC O R ≈R 注意: 测量放大器的静态工作点时, 应在输入信号ui=0的条件下进行。

实验三 单管共射放大电路一． 实验目的1． 学习单管放大电路静态工作点的调试。

2． 熟悉放大器的主要性能指标及其测试方法。

3． 进一步掌握信号发生器、交流毫伏表、双踪示波器及直流稳压电源的正确使用。

二． 实验仪器1．数字万用表一块2．实验箱 一个 3．信号发生器一台 4．交流毫伏表 一台 5．双踪示波器一台三． 实验内容及步骤实验电路如图3.3.1所示。

1. 调试电路的静态工作点：首先按图连接好直流通路，将实验箱12V 直流电压接入电路，调整R b 使12CE CC U U =，通过R c 两端的电压间接求出集电极电流I CQ ，然后断开12V 直流电源，测量基极偏置电阻R b ，计算I BQ ，计算共射电流放大系数β并将测试结果及计算数据填入表3.3.1。

2. 测量放大电路的电压放大倍数：按图3.3.1接好完整的放大电路，K 和2连接，重新接通直流电源。

打开信号发生器，在1到地之间输入1,Z f kH =0.5i U V '=的正弦波。

该信号经R 1，R 2分压后，在放大器的图3.3.1输入端（R 2两端）得到5i U mV =的输入电压。

将示波器接到放大器的输出端，观察波形。

在输出信号不失真的情况下，用交流毫伏表分别测量接入负载电阻（R L ）时的输出电压0L U 和负载开路时的输出电压0U ∞，计算电压放大倍数0u i A U U =，填入表3.3.2相比较。

估算值按下式计算：Lu beR A r β'=-，式中//LC L R R R '=； 26300(1),be EQr I β=++EQ CQ I I ≈ 3. 测量输出电阻R 0根据3的测量值，由下式 :000(1)L LU R R U ∞=-……………………………. . （3.3.1） 计算输出电阻R 0，填入表3.3.2并与估算值比较。

4. 测量输入电阻R i将k 点和3接通。

这时R 2两端的电压是信号源电压S U ，R 3为信号源内阻，a 点的对地电压就是放大器的输入信号电压。

实验三单管共射放大电路实验三单管共射放大电路一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图3－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图3－1 共射极单管放大器实验电路在图3－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）CEBEB E I R U U I ≈-≈电压放大倍数 beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be 输出电阻R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

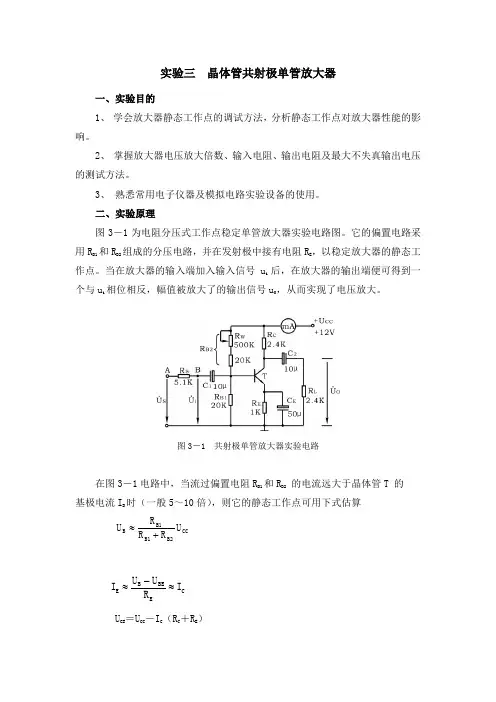

实验三 晶体管共射极单管放大器一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、 熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图3－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图3－1 共射极单管放大器实验电路在图3－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的 基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算 CC B2B1B1B U R R R U +≈U CE ＝U CC －I C （R C ＋R E ）CEBEB E I R U U I ≈-≈电压放大倍数beLC V r R R βA // -= 输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。
