第十四章 了解电路
12．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，
下列说法正确的是
( B)
A．两灯泡并联
B．两灯泡串联
C．电流表A1测干路电流，电流表A2测通过L2的 电流
D．电压表V1测L1两端的电压，电压表V2测电路 总电压，电压表V3测L2两端的电压
第十四章 了解电路
13．如图所示是小聪探究并联电路电流特点的实物连接图。
11．如图所示的电路中，闭合开关S1、S2时，小灯泡L1和L2发光， 电压表有示数，电流表A1的示数为0.9 A，电流表A2的示数如图乙所示，
第十四章 了解电路
下列说法中不正确的是
( D)
A．电流表A1测量干路电流，通过小灯泡L1的电流为0.6 A B．电压表测量小灯泡L1两端的电压 C．取下小灯泡L1时，小灯泡L2仍能发光 D．只断开开关S2时，电流表A1有示数，电流表A2无示数，电压表 有示数
(4)排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后 将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做 法会造成__电__压__表__的__正__、__负__接__线__柱__接__反____。
第十四章 了解电路
第十四章 了解电路
(6)闭合开关后，小聪发现两灯都正常发光，由于连线较乱，一时无 法确定电路是串联还是并联，请你帮他想出一种简单可行的操作及判断 方 法 ：从__灯___座__上__取__下__一__盏__灯__泡__，__若__另__一__盏__灯___泡__仍__发__光__则__是__并__联__，__反__之__ __是__串__联__。
(1)在连接电路时，开关应处于___断__开___状态。 (2)图中电流表测量的是通过灯泡__L_1__的电流。 (3)小聪按照实物图正确连接好电路后，闭合开关，发现指针快速向 右大幅度偏转，他赶快断开开关，发生这种现象的原因可能是_L_1_短__路___。

3．下列装置不属于电源的是( ) A．宇宙飞船上用的太阳能电池板 B．电动机 C．学生电源 D．蓄电池
考点三 串、并联电路的辨认与设计 [5年5考]
常考角度
①根据实际情况判断各用电器的连接情况；②设计电路
命题角度❶ 串、并联电路的辨认 例3 (202X·济南学考)小丽家最近购买了一台标有一级能效的电冰箱。她 通过视察发现，这台电冰箱的紧缩机和冷藏室内的照明灯工作时互不影 响，温控开关控制紧缩机，与冰箱门联动的开关控制照明灯。据此判断： 该冰箱内部电路中，紧缩机和照明灯在电路中的连接方式是________(选 填“串联”或“并联”)的；紧缩机的主要部件是一个电动机，电动机在 电路图中的符号是_______。
第十四章 了解电路
知识点一 两种电荷
1．自然界存在两种电荷，分别为_正__电__荷__和___负__电__荷__。 2.与毛皮摩擦过的橡胶棒带_负__电____； 与丝绸摩擦过的玻璃棒带___正__电__。
3.摩擦起电实际上不是产生了电，而是电子在物体间产生了转移，失去电子的物
正电
负电
体带_______，得到电子的物体带_______。
例1(202X·淄博中考)在“探究并联电路中的电流关系”实验中：
(1)小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一 根导线接错了，请在这根导线上打“×”，并改正。 如图所示
(2)连接正确的电路后，闭合开关，电流表的示数为0.46 A，请在图乙中
画出指针的位置(O为指针转轴)。
如图所示
2）开__路__（__断_ 路）：断开的电路 3）_短__路__：__导。线直接并联在电源或用电器两端 3.两种连接方式：1）.串联：依次相连
2） 并联：并列相连

考点六 核心实验
1、探究串、并联电路电流的特点
（1）探究串联电路电流的特点
提出问题：串联电路各部分电路之间的电流有什么关系？
制定计划：用电流表分别测出A、B、C三点的电流大小，然后进行比较即可
实验器材：电源、开关、导线、规格不同的两个灯泡、电流表
实验表格：
实验次数
A点的电流IA/A B点的电流IB/A C点的电流IC/A
考点二 电路
1、组成：用导线将 电源 、 用电器 、 开关 等连接成一个电流流通的回路， 这就组成电路。 2、电路各组成部分的组成部分的作用 电源：有化学电池、太阳能电池、发电机，供给电路 电能 ，提供 电压 ， 使电 路保持持续的电流； 用电器：把电能转化为人们需要的能量； 开关：将电路 连通 或 断开 ； 导线： 输送 电能。
项目
定义
处处连通 的电路，又叫 通路 闭合电路
某处 断开 的电路， 开路 又叫断路
短路
电的源正短极路出：来电，流不从经电过源 用电器 直接回到电源 的负 极
局部电路短路：当用电 器与导线（电流表、闭 合的开关） 并 联时， 该用电器被短路
电路图
特点
电路中 有 电流，用电 器 能 正常工作
电路中 无 电流，用电 器 不能 正常工作
关
控制所在支路上的用电器
串联电路电流 处处相等
干路中的电流等于各支路中的电流 总和
电压的特点 实例
串联电路两端的电压等于各部分电路两端 相并联电路两端的电压 相等 电压的 总和
节日用的小彩灯、用电器和控制它的开关 家庭各用电器的连接、教室里的灯的连接、路灯
等
的连接灯
考点三 电流和电压
名称 形成
电流
A.总开关 B.电源

9.( 枣庄中考 )科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成 “怒发冲冠”的景象,如图所示,这是由于头发丝带 同种 ( 选填“同种”或“异种” )电荷而互相 排斥 的结果。
10.( 黄冈中考 )为了积极响应党和国家号召,践行绿色发展理念,某企业引进静电除尘设备,治 理生产中的空气污染。启动静电除尘设备,混浊空气进入除尘腔即被电离成离子和电子,由于 异种电荷互相 吸引 ,其中的电子会向设备的阳极板( 带正电 )运动,在运动过程中遇到尘粒, 使尘粒带上 负 ( 选填“正”或“负” )电荷,带了电的尘粒继续运动,碰到阳极板失去电性,在 重力 的作用下,落向底部的集尘板。 11.( 常德中考 )现有A、B、C三个轻质小球,已知A带负电,A和B互相吸引,B和C互相排斥,则B 带正电 ( 选填“带正电”“带负电”或“不带电” ),A和C互相 吸引 。 12.将一带电体接触带正电的验电器时,若金属箔张角变大,说明带电体是带 正 电的;金属箔 闭合后又张开,说明带电体是带 负 电的,且所带电荷量比验电器所带电荷量 多 ( 选填 “多”或“少” )。
毛皮
摩擦过的
17.( 衢州中考 )如图所示,P1、P2、P3表示将小球B先后悬吊在距离A球远近不同的位置:①小 球偏离竖直方向的原因是 同种电荷相互排斥 ;②据图示情景,你还能得出的结论是
相同的带电体,距离越大,相互作用力越小( 或电荷间的作用力与距离大小有关 ) 。
18.静电复印技术已经逐渐走入人们的生活,如图是利用身边的素材来简单模拟静电复印原理 的示意图。请依据图示及操作步骤,结合“人作为导体可以将电荷导走”的知识,简要说明其操 作意图。
6.( 临沂中考 )用毛皮摩擦过的橡胶棒接触验电器的金属球( 如图所示 ),发现验电器的两个 金属箔片张开。以下说法正确的是( B )

知识点 电压的测量
(1)实验时采用改变电源电压的方法也能达到多次测量 的目的.
(2)换用不同规格的灯泡时,各灯泡两端的电压会发生改 变,但电源两端的电压(总电压)是不变的.
(3)在串联电路中,各用电器两端的电压不一定相等,只有 当用电器的规格相同时,用电器两端电压才相等.
知识点 串联电路的电压规律
新课标沪科版·物理 九年级上
第十四章 了解电路
第一节 电是什么
知识点 摩擦起电
将气球与墙壁、黑板摩擦后,气球带电,不用胶带、胶棒,就能粘在了墙上.
知识点 摩擦起电
带电体有吸引轻小物体的性质,利用这个性质可以 检验物体是否带电.
知识点 两种电荷
用干燥的绒布(绒毛衣)分别在两只气球上充分摩擦,两只气 球就带上了同种电荷,互相排斥而自然分开.
(2)在连接好电路后,要先用开关试触,观察电压表指针的偏 转情况,确认无误后再闭合开关,观察示数
(3)读数时要客观、准确,每次读完示数要断开开关.
知识点 并联电路的电压规律
将电压表并联在并联电路中任何地方测得的电压值都是一样的.
知识点 验电器 检验物体带电的方法
(1)看物体是否吸引轻小物体; (2)利用电荷间相互作用的规律判断; (3)利用验电器检验.
知识点 原子及其结构
为什么公路上行驶的油罐车后 面常常拖着一根铁链?
汽油是易燃物质,油罐车在行驶过程中,汽油与桶壁不断摩擦,发生摩 擦起电现象,如果桶上的电荷不能传递出去,就会使桶上的电荷越积越多, 当积累到一定程度,就会发生火花放电现象,造成火灾或油桶爆炸事故,油 罐车后面拖着一条铁链,是利用铁链具有良好的导电性,将因摩擦带上的 电荷导走,以免造成放电产生火花而引起火灾或油罐爆炸.

第9题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
返回目录
10. （2023·合肥庐阳期末）如图所示，用电流表测量通过灯L的电流
时，电流表所显示的数值实际上是通过它本身的电流值，我们将电流表
串联电路中各处的电
所显示的数值当作通过灯L的电流值，这是因为
⁠
流是相等的 。
⁠
第10题
返回目录
16. （2023·鹤壁期中）如图甲所示的电路中，L1、L2的连接方式
是
并
联，当开关S闭合后，两电流表指针偏转均如图乙所示，则电
流表A1的示数为
A，通过两灯泡的电流比I1∶I2＝ 4∶1
1.5
。
⁠
第16题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19L1、L2，开关S，电源，电压表，电流表，若干导线。请你
C. 若气球带负电荷，则头发带正电荷
第19题
D. 气球与头发因带有同种电荷而互相吸引
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
返回目录
20. （2023·鄂州）如图所示，开关S闭合时，小灯泡L1、L2都不亮，用

因_摩___擦__而带了电。带电体有__吸__引__轻__小__物__体___的
性质，所以绒毛被吸在镜面上。
2. 小明用毛皮摩擦过的橡胶棒靠近悬挂着的泡沫小
球，发现泡沫小球被吸引，则泡沫小球_不__一__定__带电；若 泡沫小球被排斥，则泡沫小球_一__定___带电。（均选填“
一定”或“不一定”）
电荷间相互作用的规律是： 同种电荷相互排斥，异种电荷相互吸引。
加油站
电荷的多少叫电荷量，用符号Q表示。 在国际单位中，电荷量Q的单位是库仑， 简称库，符号是“C”
一根与丝绸摩擦过的玻璃棒所带电荷大约只有10-7C， 一片雷雨云所带电荷也只有几十库仑.
三 验电器 验电器 ——检验物体是否带电的简易仪器
用电器 ——消耗电能来工作的装置
导线 ——输送电能
开关 ——控制电流的通断
信息窗
实际电路有的简单，但大多数都很复杂。一台小收 音机的电路中也有几十个电路元件；计算机电路更是像 个迷宫，连接着千万甚至亿个电路元件。
信息窗
一块小小的芯片是利用高科技将许多电路元件集成一起 的集成电路。
探究电荷种类和相互作用规律
（3）丝绸摩擦过的玻璃棒和毛 皮摩擦过的橡胶棒相互靠近时 （图c），它们之间发生相互 __吸__引__的现象。
实验探究
同种电荷
同种电荷
异种电荷
用丝绸摩擦过的玻璃棒和用毛皮摩擦过的橡 胶棒，所带电荷的性质是不一样的。
自然界中只存在两种电荷。 用丝绸摩擦过的玻璃棒上所带的电荷规定为正电荷（＋）； 用毛皮摩擦过的橡胶棒上所带的电荷规定为负电荷（－）。
第十四章 了解电路
第一节 电是什么
观察与思考
生活中的电现象：
自然界中的电现象：

第十四章 了解电路
第一节 电是什么
1 课堂讲解 2 课时流程
摩擦起电 两种电荷的相互作用 原子及其结构 静电现象
逐点 导讲练
课堂 小结
当堂 检测
课后 作业
鼠标点击图片观看现象
知识点 1 摩擦起电
知1－导
摩擦过的塑料梳子能吸引轻 小物体。
将摩擦过的梳子靠近细 水流附近水流将 会 被吸引 。
归纳
（来自《点拨》）

知1－练
1 有些用化纤布料做成的衣服很容易脏，这主要是因 为化纤布料容易发生________现象而吸引细小的灰 尘。
2 如图所示，将一塑料梳子与干燥的 头发摩擦几次，然后将梳子靠近碎 纸屑，你看到的现象是________________________， 这是由于梳子与头发____________，使梳子带了电 的缘故。
知2－讲
易错提示 不要误认为两物体相互吸引就一定带异种电荷。 5. 摩擦起电的原因是： (1)不同物质的原子核束缚核外电子的能力不同。 (2)摩擦起电的实质并不是创造了电荷，而是电子在物
体之间的转移。 (3)在摩擦起电的过程中，发生转移的是带负电的核外
电子，而不是正电荷。
6. 验电器的作用：检验物体是否带电。 7. 验电器的工作原理：同种电荷相互排斥。
因为带电体具有吸引轻小物体的性质，所以带正电的
物体A吸引不带电的通草小球。根据电荷间的相互作
用规律知，通草小球与带同种电荷的物体B相互排斥，
与带异种电荷的物体C相互吸引。
（来自《点拨》）
总结
知2－讲
电荷间的相互作用规律适用于电荷之间，也适用 于不同的带电体之间。在解答时，要先确定相互靠近 的两个物体的带电情况，再应用带电体的性质，或者 电荷间的相互作用规律进行判断。

知识梳理

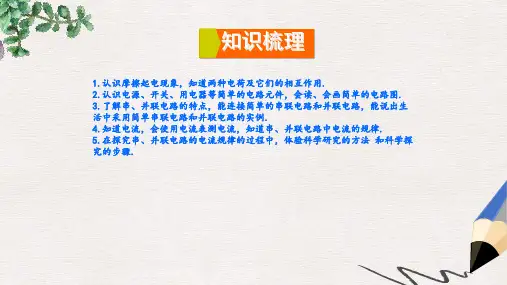

1.认识摩擦起电现象，知道两种电荷及它们的相互作用. 2.认识电源、开关、用电器等简单的电路元件，会读、会画简单的电路图. 3.了解串、并联电路的特点，能连接简单的串联电路和并联电路，能说出生 活中采用简单串联电路和并联电路的实例. 4.知道电流，会使用电流表测电流，知道串、并联电路中电流的规律. 5.在探究串、并联电路的电流规律的过程中，体验科学研究的方法 和科学探 究的步骤.
小球向左偏，且偏离角度由大到小顺序是B处、C处、D处.
考点2 导体与绝缘体
在我们的生活和生产中，经常要对物体进行分类.如以下物品可分为两类：
①铅笔芯、铝质易拉罐、铜导线，②塑料笔套、橡皮、食盐.这两类物品分别
属于（ ）
A.导体和绝缘体
B.金属和非金属
A
C.磁性材料和非磁性材料
D.晶体和非晶体
并联
（2）为了防止个别偶然因素的影响，他们采用了以下两 种方法之一来重复实验，完成了第二次和第三次测量. 方法一：改变电源电压
方法二：更换其中一条支路中的灯泡(规格不同)
请①变测你拆，量根接并这电第据电联与流二他路电实的次们 时路验2测.的，5两数量倍实开端据电，验关电不流方步必压符均案骤须相. 为一和_等_第满_有，_一足_关若_次情_数采_测况.据取量。回第电答二流下种的列方2问倍法题，，.第则三未次更测换量灯电泡流的均支为路第中一电次流不 ②上面设计的表格中存在的不足之处是_________________. ③表格补充完整后，通过对上面数据的断分开析可知：后面两次实验是采用方法 ______来进行的.实验的结论是：并联电路中干路的电流缺等少于电流的单位 __________________.
______________. 电荷间的距离越大，作用力越小；距离越小，作用力 越大
