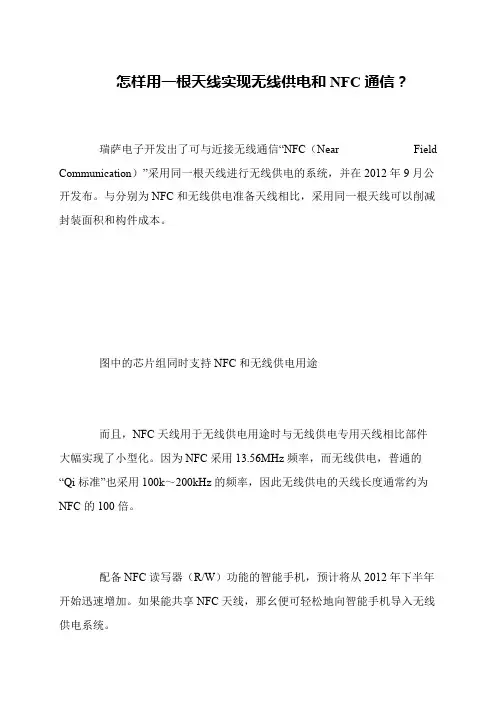

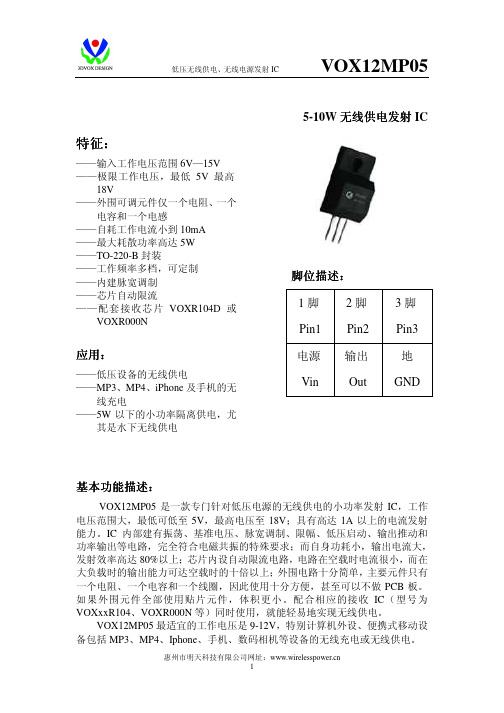

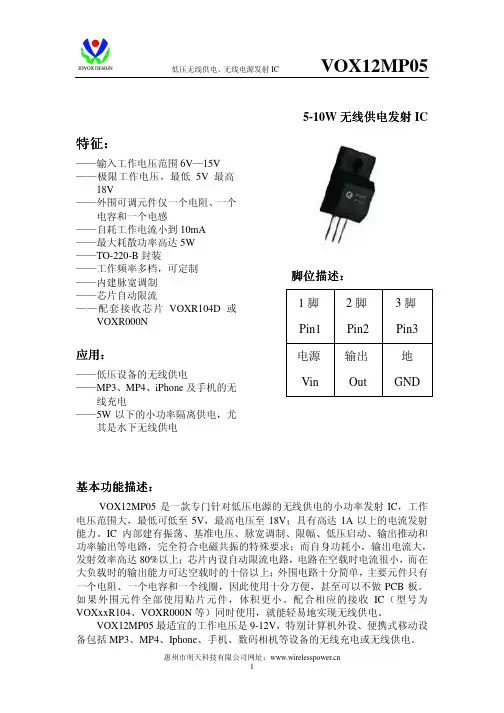

无线供电无线供电无线供电无线供电IC

特征特征：：——输入工作电压范围6V —15V ——极限工作电压，最低5V 最高18V——外围可调元件仅一个电阻、一个电容和一个电感——自耗工作电流小到10mA ——最大耗散功率高达5W ——TO-220-B 封装——工作频率多档，可定制 ——内建脉宽调制 ——芯片自动限流——配套接收芯片VOXR104D 或VOXR000N应用应用：：——低压设备的无线供电——MP3、MP4、iPhone 及手机的无线充电——5W 以下的小功率隔离供电，尤其是水下无线供电5-10W 无线供电发射IC脚位描述脚位描述：： 1脚Pin1 2脚Pin2 3脚Pin3 电源Vin输出Out地 GND基本功能描述基本功能描述：：VOX12MP05是一款专门针对低压电源的无线供电的小功率发射IC ，工作电压范围大，最低可低至5V ，最高电压至18V ；具有高达1A 以上的电流发射能力。

IC 内部建有振荡、基准电压、脉宽调制、限幅、低压启动、输出推动和功率输出等电路，完全符合电磁共振的特殊要求；而自身功耗小，输出电流大，发射效率高达80%以上；芯片内设自动限流电路，电路在空载时电流很小，而在大负载时的输出能力可达空载时的十倍以上；外围电路十分简单，主要元件只有一个电阻、一个电容和一个线圈，因此使用十分方便，甚至可以不做PCB 板。

如果外围元件全部使用贴片元件，体积更小。

配合相应的接收IC （型号为VOXxxR104、VOXR000N 等）同时使用，就能轻易地实现无线供电。

VOX12MP05最适宜的工作电压是9-12V ，特别计算机外设、便携式移动设备包括MP3、MP4、Iphone 、手机、数码相机等设备的无线充电或无线供电。

它能穿透包括水在内的所有非金属材料，实现低损而且隔离的电能传输。

VOX12MP05体积小巧，只有22.5*12*9.5mm ，针位间距2.54mm ，TO-220-B 封装。

标注信息标注信息：：VOX 12 MP 05公司信息 推荐工作电压 共振发射 额定功率原理框图原理框图：：Deleted极限工作范围极限工作范围：：符号项目 范围 单位 Vcc 最大承受电压 18.0 V V op 操作电压 9.0-15.0 V Icc 最大发射电流 2.0 A Pd 最大耗散功率 5.0 W Tst 贮存温度 -40-125 o C Top操作温度5-40o C主要电气参数表主要电气参数表：：1、 VOX12MP05电阻测量（仅供参考）机械表，红棒接3极（X1K 档）极号 1 2 3 电阻14.2K∞2、 VOX12MP05参数表 项目项目参数参数 备注备注 工作温度 0-50 °C 100°C 以下贮藏 工作湿度0-100%可水中工作电源 6-15V 推荐电压9-12V 工作电流100mA-1000mA推荐电流400mA3、输入功率与电压的关系（15V 或以下，R1=100） 输入电压（V ）空载电流（A ） 负载电流（A ） 推荐散热总面积（cm 2）6.0 0.12---0.14 0.25---0.35 NO9.0 0.28---0.35 0.54-0.78 4 12.0 0.45---0.52 1.00---1.30 16 15.0 0.52---0.781.05---1.5636LC 关系表关系表：：组号 1 2 3 4 5 L1(uH) 5.5-6.0 10.3-11.5 11.6-12.0 14.5-15.5 21-22 C1(pF) 224104863683473电气特性电气特性：：12V 电压下，推荐使用2号组合或者3号组合，这两个组合具有空载电流较小，负载力较大的特点。

深圳芯科泰半导体有限公司深圳市坪山区龙田街道龙田社区佳宝工业园A栋9层公司网址：、E-mail:****************/***********************/**********************XKT-511超高频无线供电发射芯片（可以在任意PCB板上刻蚀线圈）规格书XKT-511单芯片无线供电发射芯片无线充电、供电智能芯片XKT-511一、概述XKT-511芯片为深圳芯科泰半导体推出的全新超高频无线充电方案，工作电压为3.3V 至18V，可以在任意PCB 板上刻蚀线圈，在特殊需求下，可以直接使用4.2V 锂电池直接为发射部分提供电源。

芯片采用SOP-8封装，尺寸得以进一步压缩。

外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工艺和成本得到进一步优化。

芯片设计工作频率范围为1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选择。

其高频输出可以使用PCB 印制线圈替代绕线线圈，并且实现大功率输出，可极大简化生产工艺。

芯片预留了高灵敏度的控制脚（8脚）置高为开，置低为关，在工程设计中，可对其施加控制信号来达到低功耗等特殊要求。

也可对其施加低于工作频率的控制信号，来对接收部分的工作端的工作状态进行控制。

使后端功能设计更具多样性和自由度。

二、特点*尺寸小，封装为SOP-8*工作频率高*集成度高，外围器件少*输出功率大*应用范围广*可自由设计控制功能*特殊设计下，可对接收部分工作状态进行控制*工作电压：DC 3.3~18V *工作频率：1KHz~3.5MHz *线圈可用印制PCB 板来实现*静态电流最佳状态可设计做到低于5mA。

三、应用范围可用于电动牙刷，美容仪，补水仪，嵌入式产品供电、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、LED、采矿设备、手持家用电器等的电池充电和无线直接供电。

四、脚位图及说明引脚编号引脚名称耐压值（V）功能描述1R -频率修改电阻2R -频率修改电阻/电压监测电阻3驱动GND -数字驱动低压电源地4负载GND -负载地（用于功能拓展使用）5VIN -输入6TEST -工作频率测试7VDD 0-18电源8N/F 0-18控制端，置高工作，置低关闭输出，可接入自定义控制信号RRG N G N N /FV D DE S T V I N注：1脚2脚所串电阻可做频率调节，但不建议私自修改，风险性极大。

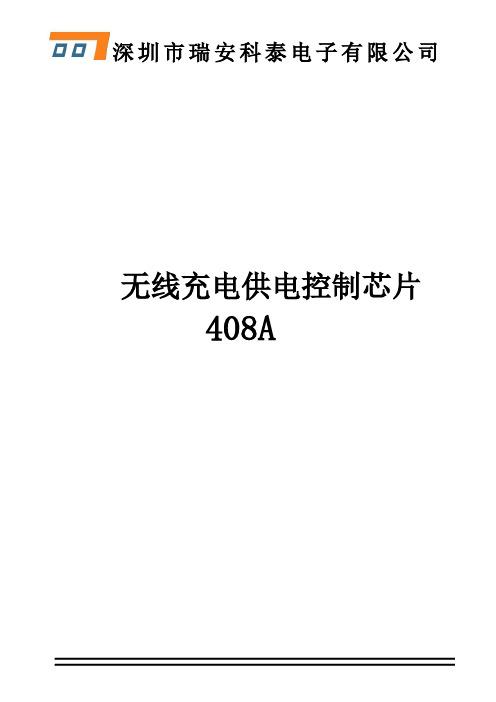

深圳市瑞安科泰电子有限公司无线充电供电控制芯片408A一、概述XKT-408系列集成电路，采用CMOS 制程工艺，具有精度高稳定性好等特点，其专门用于无线感应智能充电、供电管理系统中，可靠性能高。

XKT-408负责处理该系统中的无线电能传输功能，采用电磁能量转换原理并配合接收部分做能量转换及电路的实时监控；负责各项电池的快速充电智能控制，XKT-408只需配合极少的外部元件就可以做成高可靠的无线快速充电器、无线电源供电。

二、特点*自动适应供电电压调节功能使之能够在较宽的电压下均能工作*自动频率锁定*自动负检测负载*自动功率控制*高速能量输电传送*高效电磁能量转换*智能检测系统，免调试*工作电压：DC3~15V*工作频率：0~5MHZ*高度集成化，仅需几只普通外围元件三、应用范围军用产品、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、MP3、MP4、手机、手持家用电器的电池充电/无线直接供电AO OUT2IN VDD XKT-408A四、脚位图及说明五、典型应用电路1．通用大电流408方案发射线圈线径Φ0.5mm,线圈外径38mm,电感量30uH发射电路1发射电路2（低温型）通用接收电路2．通用小电流小尺寸826方案发射线圈线径Φ0.3mm,线圈外径18mm,电感量10uH通用小电流方案1注:此电路可以有多种线圈配制方式配Φ0.5mm,线圈外径30mm,电感量10uH时接收输出5V/400mA配线径Φ0.3mm,线圈外径18mm,电感量10uH接收电流100~150mA48R2K通用小电流微体积方案2注:此电路发射线圈线径Φ0.3mm,线圈外径10mm,电感量7uH3.多功能指示827方案827方案电路图发射线圈线径Φ0.5mm,线圈外径38mm,电感量30uH功能说明:接通L1指示灯闪亮后熄灭2.接收电路加上负载后L1亮,电池充饱后灯灭,过载时L1闪烁4.微功耗磁控电路方案J1说明:此电路待机时电路完全处于关闭状态,空载电流约8mA 左右,当有磁体靠近452L1时电路开始工作,工作指示灯亮,这样可防止普通金属物体靠近而引起误触发(接收电路同前)http//:六、典型工作参数七、充电特性工作温度：-55℃to+125℃存储温度：-65℃to+150℃最大工作电压：15V输出驱动电流：800mA九、封装形式。

无线供电技术发展简介第一章无线供电技术概述电能传输和信号传递是电力电子技术所涉及的两个主要方面，两者往往共存于同一个电力电子应用系统当中，电能用来给系统运行提供动力或能量，而信号用来检测系统操作状态或传递控制指令。

如今，信号传输以移动手机和无线INTERNET为例，以空气为媒介已经实现了长距离的非接触传递，极大地方便人们的生存生活；而电能的传输仍然主要有导线直接接触进行传输，电工电子设备的供电通过插头和插座来进行，其发展远远滞后于信号传输的发展。

长期以来，利用磁耦合原理实现电能传输只是在传统变压器和感应电机当中得到了运用，基于此原理以空气为磁介质实现高等级电能传输最开始认为是不可能的，更不用提通过空气实现远距离的电能传送了。

近年来，很多新的方法应用，无线供电又受到了热捧。

在给移动设备进行供电采用无线供电技术(Wireless Power Technology)，简称WPT，越来越成为人们关心的课题。

无线供电技术（WPT）是一种新型的电能传输技术，其具备两大优点：一是让电器与电源完全隔离，使电器的灵活性、美观性、安全性、密封性的表现更好；二是WPT可以通过非导体来传播电能，如水、空气、土壤、玻璃等，因此可以实现隔物供电。

第二章无线供电的历史、发展与现状实际上无线供电的设想早在一百多年前就已经出现。

在1890年，尼古拉·特斯拉，这位现代交流电系统的奠基者就开始构想无线供电方法，最后提出了一个非常宏大的方案——把地球作为内导体、距离地面约60 km的电离层作为外导体，在地球与电离层之间建立起大约8 Hz的低频共振，再利用环绕地球的表面电磁波来远距离传输电力。

到了20世纪20年代中期，日本的H．Yagi和s．Uda论述了无线供电概念的可行性；20世纪30年代美国的学者开始研究不利用导线去点亮电灯的输电方案。

随着大功率、高效率真空电子管微波源的研制成功，20世纪60-70年代，Raytheon公司的William C．Brown 做了大量的无线供电方面的研究工作，使得这一概念变成实验结果，奠定了现代无线供电的实验基础。

电源驱动芯片电源驱动芯片（Power Management IC，简称PMIC）是一种专门用于管理和控制电源供电的集成电路。

它负责将电池或其他能量源的电能转化为与设备需求相匹配的稳定电压和电流，从而保证设备正常运行。

电源驱动芯片通常包含以下几个主要的功能单元：1. 步进/降压转换器：负责将输入电压（通常为电池或直流电源）进行控制和调节，以获得设备所需的电压和电流。

步进/降压转换器可以将高电压转换为低电压，以满足设备对不同电压的需求。

2. 线性稳压器：负责对输出电压进行进一步的精确控制和稳定。

线性稳压器可以过滤掉输入电源的噪声，提供干净和稳定的电压输出，以确保设备的正常工作，尤其是对于对电压要求较高的芯片来说更是必需。

3. 电池充电管理：负责对电池进行充电、放电和保护。

电池充电管理单元可以根据电池的类型和特性，对充电电流、电压等进行精确控制，以保证电池的使用寿命和安全性。

此外，它还可以监测电池的状态，包括电池电量、充电时间等，以提供给设备用户使用电池的相关信息。

4. 电源开关和电源分配：负责对设备的电源进行开关和分配。

电源开关和电源分配单元可以根据设备的需求，控制不同电源的开关状态，以实现电源的切换和分配，从而为设备提供稳定和可靠的电源供应。

电源驱动芯片的设计和制造需要考虑多方面的因素，包括功耗、效率、稳定性、成本、尺寸等。

为了提高芯片的效率和节能性能，一些先进的技术被引入到电源驱动芯片的设计中，例如功耗管理技术、倍频技术、智能控制技术等。

此外，电源驱动芯片还需要考虑环境温度、湿度等因素对芯片工作的影响，并采取相应的措施来确保芯片在恶劣环境下的可靠性和稳定性。

电源驱动芯片广泛应用于各种电子设备中，例如智能手机、平板电脑、笔记本电脑、数字相机、无线传感器网络等。

它在保持设备正常工作的同时，还可以提供一些额外的功能，例如快速充电、反向充电、无线充电、USB供电等。

总之，电源驱动芯片在电子设备中起着至关重要的作用，它不仅负责提供稳定和可靠的电源供应，还可以进行电池管理、功耗管理等功能，从而为设备的使用提供更多的便利和可靠性。

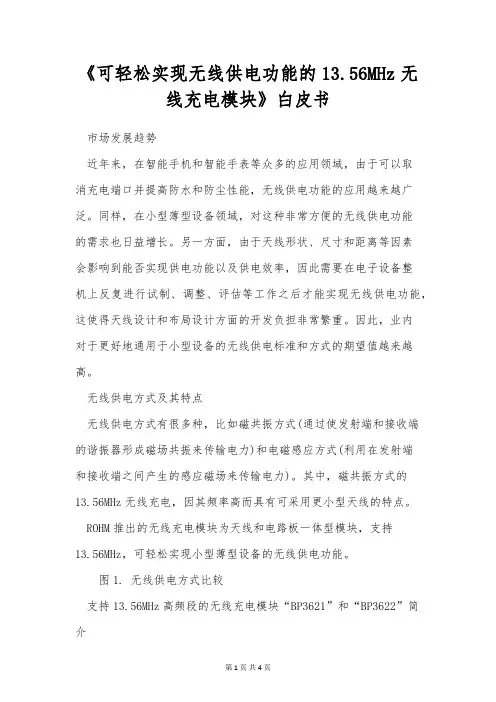

《可轻松实现无线供电功能的13.56MHz无线充电模块》白皮书市场发展趋势近年来，在智能手机和智能手表等众多的应用领域，由于可以取消充电端口并提高防水和防尘性能，无线供电功能的应用越来越广泛。

同样，在小型薄型设备领域，对这种非常方便的无线供电功能的需求也日益增长。

另一方面，由于天线形状、尺寸和距离等因素会影响到能否实现供电功能以及供电效率，因此需要在电子设备整机上反复进行试制、调整、评估等工作之后才能实现无线供电功能，这使得天线设计和布局设计方面的开发负担非常繁重。

因此，业内对于更好地通用于小型设备的无线供电标准和方式的期望值越来越高。

无线供电方式及其特点无线供电方式有很多种，比如磁共振方式(通过使发射端和接收端的谐振器形成磁场共振来传输电力)和电磁感应方式(利用在发射端和接收端之间产生的感应磁场来传输电力)。

其中，磁共振方式的13.56MHz无线充电，因其频率高而具有可采用更小型天线的特点。

ROHM推出的无线充电模块为天线和电路板一体型模块，支持13.56MHz，可轻松实现小型薄型设备的无线供电功能。

图1. 无线供电方式比较支持13.56MHz高频段的无线充电模块“BP3621”和“BP3622”简介此次介绍的“BP3621(发射端模块)”“BP3622(接收端模块)”是业内率先(截至2023年11月ROHM调查数据)使用13.56MHz频段的小型通用无线充电模块，可提供高达200mW的供电量，而且，通过优化天线/布局设计实现了约20mm～30mm见方的小尺寸模块。

由于可以显著减少优化供电效率所需的试制、调整、评估等工作的开发工时，因此可以轻松实现小型薄型设备的无线供电功能。

此外，内置天线还支持双向数据通信和NFC Forum Type3 Tag通信，这将有助于扩展应用产品的通信功能。

照片1. 无线充电模块“BP3621”和“BP3622”接下来介绍“BP3621”和“BP3622”(以下简称“本产品”)的具体功能及其效果。

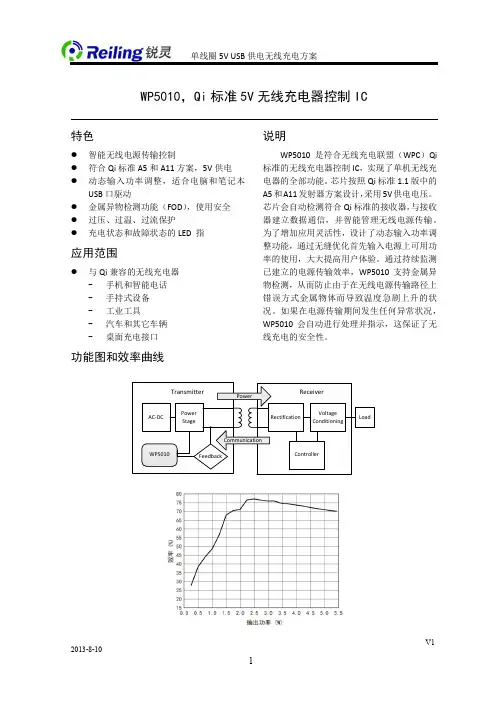

WP5010，Qi标准5V无线充电器控制IC特色●智能无线电源传输控制●符合Qi标准A5和A11方案，5V供电●动态输入功率调整，适合电脑和笔记本USB口驱动●金属异物检测功能（FOD），使用安全●过压、过温、过流保护●充电状态和故障状态的LED 指应用范围●与Qi兼容的无线充电器-手机和智能电话-手持式设备-工业工具-汽车和其它车辆-桌面充电接口说明WP5010是符合无线充电联盟（WPC）Qi 标准的无线充电器控制IC，实现了单机无线充电器的全部功能。

芯片按照Qi标准1.1版中的A5和A11发射器方案设计，采用5V供电电压。

芯片会自动检测符合Qi标准的接收器，与接收器建立数据通信，并智能管理无线电源传输。

为了增加应用灵活性，设计了动态输入功率调整功能，通过无缝优化首先输入电源上可用功率的使用，大大提高用户体验。

通过持续监测已建立的电源传输效率，WP5010支持金属异物检测，从而防止由于在无线电源传输路径上错误方式金属物体而导致温度急剧上升的状况。

如果在电源传输期间发生任何异常状况，WP5010会自动进行处理并指示，这保证了无线充电的安全性。

功能图和效率曲线电气特性极限参数直流特性（TA=25℃）器件描述功能框图COM1COM2VSNS ISNS TSNS BUZZERPWM1PWM2LEDT1T2ENHB引脚说明No. Name I/O Description应用说明线圈和匹配电容发射器线圈和匹配电容Qi标准已有明确规定，必须按照规定选择线圈和匹配电容，不可随意更改。

WP5010适用于A5和A11方案，请参照Qi标准文档选择所需要的线圈。

匹配电容对发射器的正常工作至关重要。

线圈的匹配电容应为400±5%nF，电容耐压值应不低于50V。

应选择C0G/NPO或相当材质的电容，不推荐使用X7R材质的电容。

由于400nF并不是标准容值，可采用4个100nF电容或者1个180nF和1个220nF电容并联。

WPC QI 无线充发射控制芯片概述◆ 是一款兼容 WPC Qi 标准无线充电发射控制器芯片，采用独特的 PWM 调制技术，使得转换效率大幅提升，轻松实现无线充电带来的方便快捷。

内部集成 WPC Qi 标准无线充电传输所需的全部功能。

设计用于 5V 系统。

特点◆ 高度集成，极少的外围元器件、电路简单。

◆ 内置电压检测、运算放大器、比较器、两路带死区控制PWM 。

◆ 内置大电流驱动电路，并外扩功率MOSFET 发射功率7.5W 。

◆ 高转换效率，最高转换效率在75% H @5V 。

◆ 符合 WPC(Wireless Power Consortium) 国际无线充电联盟 WPC1.1版 Qi 标准。

◆ 兼容所有 Qi 标志的无线充电接收器，兼容所有 Qi 标志的无线充电手机。

◆ OCP(Over Current Protection)过流保护。

◆ DPL(Dynamic Power Limiting) 动态电源限制功能，通过无缝优化受限输入电源上可用功率的用量提高用户体验。

◆ ATB(Automatic Temperature Balance)自动温度平衡，保证放置很差的情况下温度不超过 50℃。

◆ FOD(Foreign Object Debris) 外来物体检测，PMOD 增强性寄生金属检测，从而防止由于在无线电源传输场中错误放置金属物体而导致的电源损耗。

◆ 待机功耗可控制在 5mA 以下◆ 输入电压为5V, 输入电流 0.5A ～2A ，推荐使用 5V/2A 的适配器。

◆ 红、蓝 2颗 LED 显示充电状态模式、故障指示。

◆ 蜂鸣器报警功能，如果在电源传输期间发生任何异常情况，对其进行处理并提供报警输出。

◆ 过温保护应用◆ 带QI 标识无线充手机◆ 带QI 标识无线充接收数码产品◆ 移动电源背夹电池接收◆ 兼容苹果、华为、OPPO 、VIVO 、中兴、小米、三星等手机无线充电。

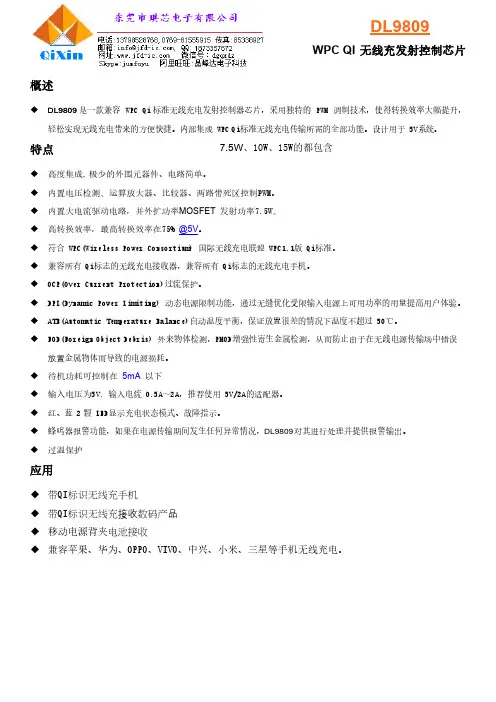

DL9809DL98097.5W 、10W、15W的都包含一、功能模块图二、引脚定义图三、引脚功能说明四、典型参数五、效率曲线六、器件选型与参数要求◆ MOSFET选型要求：发射功率达到7.5W时电路对MOSFET要求：需选用导通电阻小，开关速度快，结电容Ciss≤1000PF,耐压20-30V左右的MOSFET管。
