[说明]防火阀 排烟阀安装说明、工作原理、联动说明

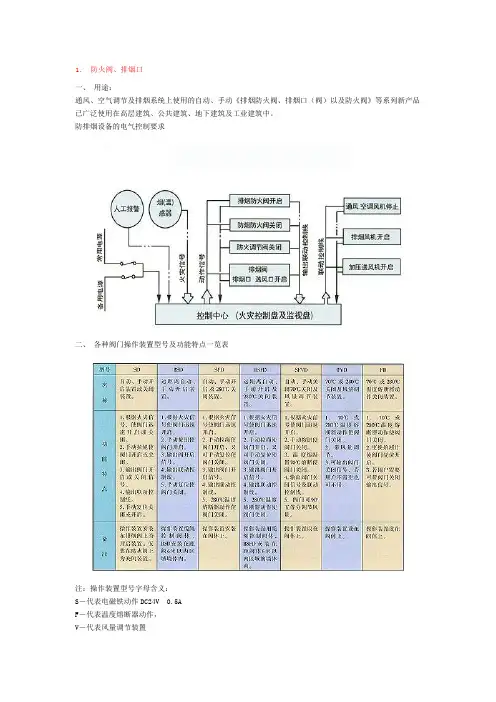

1．防火阀、排烟口一、用途：通风、空气调节及排烟系统上使用的自动、手动《排烟防火阀、排烟口（阀）以及防火阀》等系列新产品已广泛使用在高层建筑、公共建筑、地下建筑及工业建筑中。

防排烟设备的电气控制要求二、各种阀门操作装置型号及功能特点一览表注：操作装置型号字母含义：S－代表电磁铁动作DC24V 0.5AF－代表温度熔断器动作，V－代表风量调节装置D－代表手动复位动作B－代表远距离缆绳控制自动、手动开启装置的盒子。

三、防火阀系列产品防烟防火调节阀、防火调节阀、防火阀通用规格各类防火阀操作装置数量及叶片数量2．621、621R（SFVD）防烟防火调节阀一、用途：按GBJ45-82第7、2、3条安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭，又可70℃关闭、手动复位开启。

二、技术性能：1．根据火灾信号或用手动拉绳使阀门关闭。

2．微动开关输出阀门关闭信号及联动控制线由防火中心连动控制通风、空调机。

3．依靠70℃温度熔断器动作，阀门也可迅速关闭。

4．阀门叶片90o，五等分调节风量。

四、外形尺寸621R（SFVD）防烟防火调节阀规格（mm）621(SFVD)防烟防火调节阀规格3．631（SD）、631R（SD）防烟阀一、用途：安装在有防烟防火要求的通风，空调系统风管上，平时常开，自动或手动关闭手动复位开启。

二、技术性能：1．根据火灾信号或手动拉索使阀门关闭。

2．微动开关输出阀门关闭信号及联动控制绳，由防火中心连动控制通风，空调机停止。

三、外形尺寸：631（SD）防烟阀规格（mm）注L＝320631（R）（SD）防烟阀4．FVD型防火调节阀、排烟用防火调节阀一、用途：阀门平时常开，安装在有防火要求的通风空调系统风管上，为70℃时关闭，安装在排烟系统风管上，为280℃时关闭。

因构造简单也可当FD防火阀选用。

二、技术性能：1．依靠温度熔断器动作使阀门迅速关闭。

2．输出阀门关闭信号，由防灾中心连动控制通风，空调风机停止或排烟风机停止。

性能
1.平时呈常开状态，火灾时烟（温）感器通过控制中心发来电 气信号（DC 24V）,执行机构内的电磁铁通电动作，阀门自动关闭， 并输出关闭电信号。
2.阀门可手动关闭或 70℃熔断器动作关闭。 3.阀门有六档调节风量开度。 4.阀门动作后手动复位。
主要技术参数
1.易熔环动作温度 70℃；
2.控制电源电压：DC24V±10%；电流≤0.7A；
120×120 200×120 250×120
160 180
160×160 200×160 250×160 320×160
1
200
160×320
200×200
200×320 200×400 200×500
250×200 250×250 250×320 250×400 250×400 250×630
320×200 320×250 320×320
1500×400 1600×500 1600×630 1600×800 1600×1000 1600×1250
2000×800 2000×1000 2000×1250
2
3
4
6
1
2
依据国家标准
防火阀 210(220) 防烟防火阀 320
≤0.5(阀片全开)
280
320
360
400
450
500 560
630
自动,手动关闭 操作装置
漏风量 阀门高度 B,宽
度 A(mm) 关闭操作装置数
量(个) 阀门叶片数量
(个)
防火阀类技术指标
规格 阀门长边 A 或直径φ（mm)
≤160 面积＜0.15m²(500×300）
＞630-1500 ＞1500 ≤φ320

防火阀使用说明书1.引言1.1 概述概述部分内容：引言是一篇文章的开场白，向读者介绍文章的主题和内容。

本篇文章的主题是防火阀使用说明书，防火阀作为一种重要的防火设施，在建筑、工业和公共场所都有广泛的应用。

在火灾爆发时，防火阀可以起到阻止烟气和火焰传播的重要作用，切断空气供应，起到隔离和保护的作用。

在本文中，我们将介绍防火阀的基本原理、安装调试方法以及使用防火阀的注意事项。

通过深入了解防火阀的使用，读者可以更好地掌握防火阀的工作原理和使用技巧，提高火灾防控能力，确保人员和财产的安全。

本文分为引言、正文和结论三个部分，下面将详细介绍每个部分的内容。

1.2文章结构文章结构部分的内容可以如下编写：1.2 文章结构本文分为三个主要部分，包括引言、正文和结论。

- 引言部分：在引言部分，首先对防火阀进行概述，介绍其基本概念和作用。

然后，介绍文章的结构，明确文章的目的和主要内容。

- 正文部分：正文部分主要包括两个小节，分别是防火阀的基本原理和防火阀的安装与调试。

在防火阀的基本原理小节中，将详细介绍防火阀的工作原理、工作过程和影响因素等内容，帮助读者全面了解防火阀的工作机制。

在防火阀的安装与调试小节中，将介绍防火阀的正确安装方法、注意事项以及调试过程的步骤和注意事项，以确保防火阀能够正常运行。

- 结论部分：在结论部分，将重点强调防火阀的重要性，并总结使用防火阀的注意事项，以提醒读者在日常使用中应该注意的事项，确保防火阀的有效运行。

通过以上的文章结构，读者可以逐步了解防火阀的基本原理、正确的安装和调试方法，以及使用防火阀的注意事项，从而全面了解并正确使用防火阀。

1.3 目的本篇文章的目的是为读者提供一份详细的防火阀使用说明书。

我们将深入讲解防火阀的基本原理、安装与调试方法和流程，并强调防火阀的重要性以及使用防火阀时需要注意的事项。

首先，通过讲解防火阀的基本原理，我们希望读者能够了解防火阀是如何工作的。

防火阀作为一种重要的消防设施，具有阻挡火焰和烟雾传播、保护人员生命安全和财产的作用。

防火阀、排烟防火阀（一）防火阀、排烟防火阀的概念防火阀是指安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。

排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280摄氏度时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。

起隔烟阻火作用的阀门。

（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。

在送风系统中，送风机送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。

那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。

为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。

另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。

但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。

（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。

1.在下列情况之一的通风、空调系统的风管应设置防火阀：（1）管道穿越防火分区的隔墙处；（2）管道穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；（3）垂直风管与每层水平风管交接处的水平管段；（4）管道穿越变形缝的两侧。

上述部位的防火阀，当火灾中管道中气体的温度达到70摄氏度时，则自动关闭。

2.排烟系统的分隔：（1）在排烟机房的人口处，设置当烟气温度超过280摄氏度时能自动关闭的排烟防火阀。

排烟机应保证在280摄氏度时能连续工作30min；（2）在排烟支管上设置当烟气温度超过280摄氏度时能自行关闭的排烟防火阀。

防火阀的工作原理
防火阀是一种用于防火防爆的安全设备，主要用于隔离和封堵火灾现场的气体或液体传输管道。

防火阀的工作原理如下：
1. 电动防火阀：采用电动执行机构，当接收到火灾报警信号时，电动执行机构会快速启动，将阀门关闭，从而切断气体或液体传输管道的通路，阻止火势的蔓延。

2. 温感防火阀：内置有温度传感器，当周围温度超过设定值时，温感器会发出信号，启动执行机构关闭阀门。

这种防火阀适用于较小的管道系统，如进风口、排烟口等。

3. 灵敏防火阀：采用压力敏感装置，当传输管道内部压力突然升高时，压力敏感装置会感知到并迅速关闭阀门。

这种防火阀适用于高压气体或液体管道。

4. 手动防火阀：需要人工操作阀门关闭，一般用于紧急情况下无法使用电动或自动防火阀的场合。

手动防火阀可通过手柄或手轮进行操作，将阀门关闭。

综上所述，防火阀的工作原理主要包括电动执行机构、温度传感器、压力敏感装置和人工操作等多种方式，以确保在火灾发生时能及时隔离和封堵管道，保护人员生命安全和财产。

排烟防火阀原理排烟防火阀是一种用于建筑物内部通风系统中的关键设备，主要作用是在火灾发生时，通过自动控制关闭通风系统中的某些区域，以防止火灾扩散。

本文将详细介绍排烟防火阀的原理及其主要内容。

一、排烟防火阀的原理排烟防火阀是由电动执行器、传感器、控制器和机械装置等组成的一种自动控制设备。

它可以根据预设条件，在发生火灾时自动关闭通风系统中的某些区域，以隔离火灾并保护人员和财产安全。

具体来说，排烟防火阀主要通过以下几个步骤实现其原理：1. 感知环境变化：当建筑物内部发生火灾时，排烟防火阀中的传感器会立即感知到环境变化，并向控制器发送信号。

2. 控制执行器：控制器接收到传感器信号后，会启动电动执行器，使机械装置开始运转。

3. 关闭通风口：机械装置会通过旋转或升降等方式关闭通风系统中的某些区域，以隔离火灾。

4. 排烟通风：同时，排烟防火阀也会启动排烟系统，将烟雾排出建筑物外部，以保证室内空气质量。

二、排烟防火阀的主要内容1. 电动执行器：电动执行器是排烟防火阀中的核心部件之一，它通过电机驱动机械装置运转，并实现开关控制。

电动执行器通常采用直流或交流电源供电，具有快速响应、低噪音、高可靠性等优点。

2. 传感器：传感器是排烟防火阀中的另一个重要组成部分，它可以感知环境变化并向控制器发送信号。

传感器的种类很多，包括光学式、红外线式、温度式等。

不同类型的传感器适用于不同的环境条件和应用场景。

3. 控制器：控制器是排烟防火阀中的智能化核心部件，它可以接收传感器信号并进行处理和分析，并根据预设条件自动控制执行器运转。

控制器具有自学习能力和远程监控功能，在实际应用中可以提高排烟防火阀的性能和效率。

4. 机械装置：机械装置是排烟防火阀中的关键部分，它可以通过旋转、升降或移动等方式实现通风系统中某些区域的开启和关闭。

机械装置通常采用金属材料制成，具有高强度、耐腐蚀等特点。

5. 排烟系统：排烟系统是排烟防火阀的重要组成部分之一，它可以将建筑物内部产生的烟雾和有害气体排出外部，以保证室内空气质量。

防火阀有什么用？工作原理是什么？如何设置才合理？带你全面学习防火阀，有圆形和方形，材质有铝合金、塑料、塑钢、不锈钢等着火到70℃时，关闭风道，防止火势蔓延。

它有自动关闭，手动复位的特性。

防火阀可以用在风道穿越楼板、防火墙、机房隔墙等场合。

防火阀的设置（1）为了阻止火灾时火势和有毒高温烟气通过风管蔓延扩大，在通风、空调系统的风管上需设置防火阀。

（2）厨房、浴室和厕所等的排风管道与竖井连接时也应采取相应措施防止火势沿着排风管在各楼层间蔓延。

厨房、浴室和厕所等的排风管道与竖井相连时，若无防止回流的措施时应在支管上设置防火阀；（树上鸟教育暖通设计杜老师）当有防止回流的措施时，可不设防火阀。

（3）防火阀应能在温度达到70℃时自动关闭，防火阀一般可采用易熔片式自动关闭，并与风机联锁。

借用山东格瑞德集团的样本来详细说明防烟防火调节阀防火调节阀防火阀通用规格各类防火阀操作装置及叶片数量1.自垂翻板式防火阀FHF—1 FHF—2 FHY—1适用：自垂翻板式防火阀通常安装在通风、空调系统的管道中，也可以安装在防火墙和地台内平时常开，70℃阀门关闭。

FHF—1 和FHY—1 按键标 T356 结构设计，并做了些必要的改进，外形比较重。

FHF—2 多叶防火阀在上面基础上改进了设计，尺寸可以大大减少。

但无检查门。

若需要可单独订货。

管道检查门装在靠近防火阀的管道上。

L=墙厚+100或L= B/N+50性能：当风管内气温超过70℃时，易熔片熔断。

叶片在重力作用下自动关闭。

根据用户要求，可安装电讯号与有关设备联锁。

2.防火阀 FFH—1（FD）FFH—6（FD）适用：防火阀通常安装在通风空调系统的风管上。

平时常开。

70℃时阀门关闭。

性能：温度到70℃时，熔断动作阀门关闭。

手动开启，手动复位。

阀门关闭可发出讯号。

3.防火调节阀 FFH—2（FVD）FFH—7（FVD）适用：防火调节阀通常安装在空调系统的风管上。

平时常开。

70℃时，阀门关闭。

电气信号联锁装置原理
原理如图示，当消防控制中心接通 DC24V 电源，DT 得电后微动开关动作，接通 BC 和 DE，输出阀门关 闭动作信号，可与其他输出设备联锁。微动开关量； 电压 AC380V，电流 3A。
WK
DT
A
B
C
+
-
单微动开关原理图
A：火灾信号线 B：公用线 C：动作显示线
法兰
手动关闭拉绳 气流 叶片
3.微动开关接点容量： AC380V 3A
4.阀门耐火等级：
1.5h
5.全开时阻力系数：
<0.5
6.手动拉索，阀门关闭。
结构
1.主要部件：阀体、阀叶、轴、轴衬、熔断器、检查口、执行机构 2.A 尺寸≥1250 时，加中间框，叶片分隔。 3.B 尺寸≥1500 时，执行机构装 2 只。 4.执行机构扭簧扭力可三档调节。
性能
1.平时呈常开状态，火灾时烟（温）感器通过控制中心发来电 气信号（DC 24V）,执行机构内的电磁铁通电动作，阀门自动关闭， 并输出关闭电信号。
2.阀门可手动关闭或 70℃熔断器动作关闭。 3.阀门有六档调节风量开度。 4.阀门动作后手动复位。
主要技术参数
1.易熔环动作温度 70℃；
2.控制电源电压：DC24V±10%；电流≤0.7A；
200×320 200×400 200×500
250×160 250×200 250×250 250×320 250×400 250×400 250×630
320×160 320×200 320×250 320×320
400×200 400×250 400×320 400×400
500×200 500×250 500×320 630×250 630×320

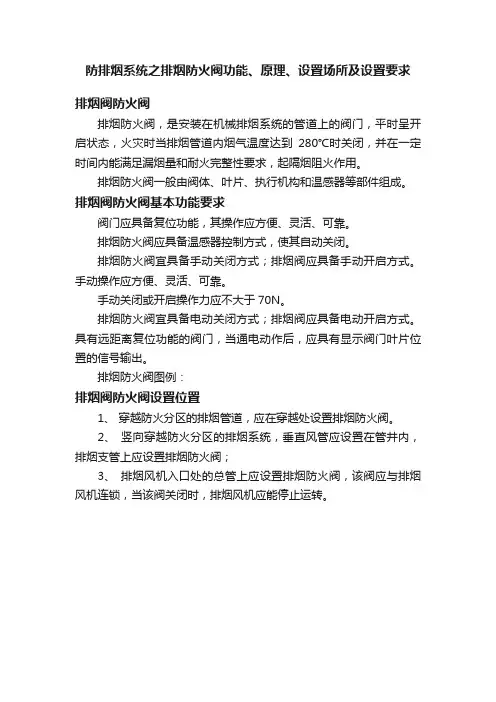

防排烟系统之排烟防火阀功能、原理、设置场所及设置要求
排烟阀防火阀
排烟防火阀，是安装在机械排烟系统的管道上的阀门，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用。

排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。

排烟阀防火阀基本功能要求
阀门应具备复位功能，其操作应方便、灵活、可靠。

排烟防火阀应具备温感器控制方式，使其自动关闭。

排烟防火阀宜具备手动关闭方式；排烟阀应具备手动开启方式。

手动操作应方便、灵活、可靠。

手动关闭或开启操作力应不大于70N。

排烟防火阀宜具备电动关闭方式；排烟阀应具备电动开启方式。

具有远距离复位功能的阀门，当通电动作后，应具有显示阀门叶片位置的信号输出。

排烟防火阀图例：
排烟阀防火阀设置位置
1、穿越防火分区的排烟管道，应在穿越处设置排烟防火阀。

2、竖向穿越防火分区的排烟系统，垂直风管应设置在管井内，排烟支管上应设置排烟防火阀；
3、排烟风机入口处的总管上应设置排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

防火阀工作原理范文防火阀是一种常见的消防设备，它在建筑物的火灾情况下起到防火封堵的作用。

防火阀主要由阀门、开关装置、驱动装置、密封装置、阀箱和连接管道等组成。

下面将详细介绍防火阀的工作原理。

防火阀的工作原理可以分为两个方面，分别是火灾侦测与信号传递以及阀门关闭。

火灾侦测与信号传递的工作原理：1.火灾侦测器：在建筑物中安装有多个火灾侦测器，它们可以通过感应到火源、烟雾、温度等信号来判断是否发生了火灾。

2.信号传递装置：当火灾侦测器检测到火灾信号后，会通过信号传递装置将信号传递给防火阀。

3.电气控制装置：防火阀的电气控制装置通过接收到的信号判断是否需要关闭防火阀。

如果检测到火灾信号，电气控制装置就会触发关闭阀门的指令。

阀门关闭的工作原理：1.驱动装置：防火阀的驱动装置通常是一个电动机或气动驱动装置，用于控制阀门的开闭。

2.开关装置：开关装置通常由开关机构和传动机构组成，当收到关闭指令后，开关装置会将信号传递给驱动装置，将阀门关闭。

3.密封装置：防火阀的密封装置可以保证阀门在关闭状态下的密封性，有效防止火灾中的烟雾、热气和火焰逸出。

当火灾发生时，火灾侦测器会检测到火灾信号，通过信号传递装置将信号传递给防火阀的电气控制装置。

电气控制装置接收到信号后，判断是否需要关闭阀门。

如果需要关闭阀门，电气控制装置会触发驱动装置，驱动装置通过开关装置将阀门关闭，并确保阀门处于良好的密封状态。

这样就可以有效地防止火灾中的烟雾、热气和火焰传播到其他区域，减少火灾对建筑物和人员的伤害。

防火阀的工作原理可以从以下几个方面优点进行总结：1.自动化侦测与控制：防火阀通过火灾侦测器、信号传递装置和电气控制装置自动完成关闭阀门的指令，减少了人为操作的可能性，提高了安全性和可靠性。

2.高效的防火封堵：防火阀可以迅速关闭，有效阻止火灾蔓延，降低火灾对建筑物和人员的危害。

3.良好的密封性能：防火阀的密封装置可以确保在关闭状态下的阀门具有良好的密封性，避免火灾中的烟雾、热气和火焰逸出，降低火灾对其他区域的影响。

防火阀排烟阀安装说明、工作原理、联动说明1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭；2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。

排烟阀：1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。

2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。

每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。

每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。

排烟口：如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。

一、产品选用要点1. 防火阀选用主要控制参数为规格等。

2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150℃外，一般通风空调系统用防火阀动作温度为70℃。

3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。

4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

防火阀工作原理、作用以及安装要求防火阀用在通风、空调系统的送、回风管路上,平时呈开启状态,当火灾一旦发生,管道内气体温度达到70℃时即自行关闭,并在一定时间内能满足耐火稳定性和耐火完整性要求,起隔烟阻火作用;排烟阀用在排烟系统管道上或排烟风机的吸入口处,平时呈关闭状态,当火灾发生时,通过火灾报警信号手动或自动开启阀门,根据系统功能配合排烟,当管道内烟气温度达到280℃时自动关闭,并能在一定时间内满足耐火稳定性和耐火完整性要求,起隔烟阻火作用.一、规范依据1GB50016-2006建筑设计防火规范对防火阀的设置规定如下：下列情况之一的通风、空气调节系统的风管上应设置防火阀：1 穿越防火分区处；2 穿越通风、空气调节机房的房间隔墙和楼板处；3 穿越重要的或火灾危险性大的房间隔墙和楼板处；二、规范依据2通风与空调工程质量施工质量验收规范GB50243-2002对防火阀的设置规定如下：防火阀、排烟阀口的安装方向、位置应正确;防火分区隔墙两侧的防火阀,距墙表面不应大于200mm;三、综合考虑1、防火阀的“防火分区设置位置”与“距墙200mm的距离”要求,可以知晓防火阀的安装位置是确定的；2、空调机房的空间大小决定了消声器是否可以安装于空调机房内,当然从消声减噪角度来说,消声器置于空调机房内是最理想的;1 概述顾名思义,防火阀就是用来阻断来自火灾区烟气及火焰,并一定时间内能满足耐火稳定性和耐火完整性要求阀门;建筑物发生火灾时,大火沿通风、空调系统管道迅速蔓延,造成重大损失案例是很多;将火灾引起损失减少到最小程度,就必须采取有效防火、防排烟措施,以控制火势蔓延,而防火阀通风、空调及防排烟系统中合理设置,则起到了重要作用;,很多设计工程中,防火阀选型错误,设置位置不合理现象屡见不鲜;2 防火阀结构和工作原理防火阀结构如图1所示,主要由阀体和执行机构组成;阀体由壳体、法兰、叶片及叶片联动机构等组成;执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成;防火阀执行机构是金属易熔片和离合器机构来控制叶片转动;当管道内所输送气体温度达到易熔金属片熔化温度时,易熔片熔断,其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板,这时,离合器和叶片调节机构脱开,阀体上装有两个扭转弹簧,使叶片受到扭力而发生转动;由此可见,防火阀执行机构采用机械传动原理,不需电、气及其它能源,可保证任何情况下均能起到防火作用;防火阀通断系统要求,系统停用与正常运行时是位于开启状态,如管内输送气体温度低于所选定金属易熔片熔点时,属正常运行状态,阀门是敞开;当运行工况超过正常使用状态,阀门才自动关闭,达到保安作用;3 防火阀种类及其性能表2 名称应用范围功能特点配用操作装置防火阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机 FD2.手动关闭,风机停机3.输出关闭电讯号防火调节阀安装通风空调系统风管内,防止火势沿风管蔓延℃自动关闭,风机停机 FVD2.手动关闭,风机停机3.阀门0°~90°内五档调节风量4.输出关闭电讯号防烟防火调节阀安装有防烟防火要求通风空调系统管道上 1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机 SFVD℃自动关闭防火,风机停机3. 手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号远距离防烟防火调节阀安装有防烟防火要求通风空调系统管道上,较复杂形,且又需经常调节方比较适用 1.靠烟感器控制动作,用电讯号电磁铁关闭防烟,通风空调系统风机停机BSFVD℃自动关闭防火,风机停机3. 远距离手动关闭,风机停机4.阀门0°~90°内五档调节风量5.输出阀门关闭电讯号排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上 1.电讯号DC24V开启,排烟风机同时启动 SFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号远控排烟防火阀安装有排烟、防火要求排烟系统管道上及排烟风机吸入口处管道上 1.电讯号DC24V开启,排烟风机同时启动 BSFD2.温度熔断器280℃时熔断,使阀门关闭,排烟风机同时停机3.远距离手动开启,排烟风机同时启动4.阀门开启后,输出开启电讯号注：字母含义：S—电磁铁控制 F—温度熔断器控制 V—风量调节 D—手动操作及复位 B —远距离控制所谓远距离控制是将操作装置安装距阀体6m以内任何部位并控制缆绳来控制阀体,其余操作装置均安装阀体上,实行就操作;4 防火阀设计工程中合理使用建筑物一旦发生火灾,往往会造成严重伤亡事故和经济损失,尤其是空调建筑和高层建筑,做好防火及防排烟显特别重要;设计中,应熟悉相关规范要求,通风空调系统上设防火阀,排烟管道上设排烟防火阀,止火灾时有毒高温烟气传输,引起火灾蔓延扩大和毒性损失加重;通风空调系统中防火阀设置与选用高层民用建筑设计防火规范GB50045-952001年版及建筑设计防火规范GBJ16-872001年版对防火阀设置均有要求,总结起来,有以下几条：1 风管穿越防火分区处；2 穿越通风、空调机房及重要或火灾危险性大房间隔墙和楼板处；3 垂直风管与每层水平风管交接处水平管段上应设防火阀,但多层建筑每个防火分区其通风、空调系统均独立设置时,则该防火分区内水平风管与垂直总管交接处可不设防火阀；4 穿越变形缝处两侧风管上各设一个;上述部位防火阀,平时常开,当火灾中其温度达到70℃时,则自动关闭;防火阀应靠近防火分隔处设置,且应单独设支、吊架;当防火阀暗装时,应安装部位设置检修口;厨房、浴室、厕所等垂直排风管道,当没有采取防止回流措施时,则必须支管上设置防火阀;公共建筑厨房,油烟温度较高,为防止防火阀产生误动作,排油烟管道与垂直风道交接处,应设置150℃熔断防火阀;空调集中新风系统设计中防火阀设置新风系统形式通常有分层设置水平式新风系统和垂直式新风系统;1 分层设置水平式新风系统新风系统按楼层分别设置;新风吸入方式有两种,一种是新风从外墙上开洞从室外吸取；另一种是设一总新风竖风道,各层新风机组从竖风道取风;前一种取新风方式,不需新风机组入口处设防火阀,后者集中取新风,高层建筑,总新风竖风道要跨越防火分区,每层新风机组吸入口风管上应设70℃熔断防火阀;2 垂直式新风系统垂直式新风系统是室外空气新风机组处理后,竖风道送至空调房间,一般新风机组设屋顶;建筑层高较低,水平敷设新风管有困难情况下比较适用;高层建筑,竖风道要跨越防火分区,送风口要求设置70℃熔断防火阀;总之,高层民用建筑其层高条件允许情况下,宜分层按每个防火分区设置空气调节系统;当需要垂直方向分设空气调节系统包括新风系统,每个系统所辖层数宜按4条规定执行;通风、空调系统横向应按每个防火分区设置,竖向布置不宜超过5层；当管道设有防止回流设施或设有防火阀,且各层设有自动喷水灭火系统时,其竖向连接层数可不受此限制;通风管道不宜穿过防火墙和非燃烧体楼板等防火分隔物,如必须穿过时,应穿过处设70℃熔断防烟防火阀;当火灾烟雾防火分隔物处,该防火阀就能立即关闭;该防火阀一般采用烟感器控制,而采用易熔金属或易熔元件控制,这样可以及时有效防止火灾蔓延和扩大;当建筑物内不设消防控制室时,风管上可选用不带电信号防火阀；当建筑物内设有消防控制室时,可将带电信号输出装置防火阀信号引至消防控制室,考虑到通风空调系统风道上防火阀数量很多,可仅影响面较大部位或穿越防火分区处风管上设带电信号防火阀,而只影响个别房间部位设置不带电信号防火阀;当设置防火阀部位有风量调节要求,可设防火调节阀;防排烟系统中防火阀设置与选用排烟风机入口总管上应设置当烟气温度超过280℃时能自动关闭排烟,且应与排烟风机连锁,当排烟防火阀关闭时,风机停止运转;排烟风机应保证280℃时能连续工作30min;需要说明是,排烟防火阀设置排烟风机前、后,要依具体情况灵活确定;以下室排烟系统为例：1 当下室仅为一层,且排烟经竖风道排至室外时,排烟防火阀宜设置排烟风机入口总管上,如图2所示；2 当下室层数二层及二层以上,各层共用一排烟竖井时,则每层排烟防火阀应设置排烟风机出口总管上,即紧靠排烟竖井一侧设置,如图3所示;是竖向布置走道排烟系统如图4所示水平式布置房间排烟系统如图5所示,均应排烟支管与竖风道连接处设置280℃时能自动关闭排烟防火阀;排烟防火阀设置常开或常闭,房间排烟系统,当负担一个防火分区排烟管道带多个防烟分区排烟口时,应该防火分区干管上设常开排烟防火阀,同时各防烟分区支管上设常闭排烟口或排烟阀；走道排烟系统,可参照下一条中相关规定;机械排烟系统横向宜按防火分区设置,每层水平风管不宜穿越防火分区,但一些工程某些楼层面积较大,按防火分区设排烟系统有困难,必须穿越时,应穿越处设280℃时能自动关闭排烟防火阀如图5所示;排烟防火阀设置常开或常闭,视排烟口形式而定;1 当设常闭排烟口时,排烟支管上设常开排烟防火阀；2 当设普通常开型风口时,排烟支管上设常闭排烟防火阀；3 当设常闭型专用防火排烟口时,则排烟支管上不设排烟防火阀;设置机械排烟下室应考虑进风设施,当采用机械进风系统时,应风机入口管道上设置70℃熔断防火阀;机械加压送风系统,可加压送风机入口管道上设置70℃熔断防火阀,止新风入口受火、烟威胁,将烟气输送至楼层内;阻火器阻火器又名防火器,阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延;简介：阻火器又名防火器,是用来阻止易燃气体和易燃液体蒸汽的火焰蔓延的安全装置;早在1928年阻火器就已被应用在石油工业中,以后又广泛用用于矿山、煤矿、水运及化学工业中;在石油工业中,阻火器被广泛应用在石油及石油产品的储罐上;当储存轻质石油产品的油罐遇到明火或雷击时,就可能引起火灾;为了防止这种危险的产生而使用阻火器;阻火器也常用在输送易燃气体的管道上;假若易燃气体被引燃,气体火焰就会传播到整个管网;为了防止这种危险的发生,也要采用阻火器;阻火器也可以使用在有明火设备的管线上,以防止回火事故;但它不能阻止敞口燃烧的易燃气体和液体的明火燃烧;分类波纹阻火器型号： ZHQ-B口径：50-300mm 压力MPa：~ 材质：碳钢、不锈钢ZHQ-B新型波纹石油储罐阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上;抽屉式波纹阻火器型号： ZHQ-2 口径：50-250mm 压力：材质：碳钢、不锈钢ZGB-2全天候型抽屉式波纹阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上,通常与呼吸阀配套使用,其主要功能是允许易燃易爆的气体通过,对外界传入储罐的火焰起有阻止与窒息作用;该阻火器可以与通气管配套或单独使用,其它规格产品可按用户要求提供;氧气管道阻火器型号：ZHQ-Y 口径：15-500mm 压力： / 材质：不锈钢 /铜FP-XT型氧气管道阻火器和FPV-XT型氧气管道阀门前、后阻火器是采用特种铜合金和不锈钢焊接而成;可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”,局部温度骤升,成为着火能源；可以防止在阀门前后压差作用下,高速运动的物质微粒如铁锈、粉尘、焊渣等与阀后管道摩擦、撞击产生火花而成为着火能源;阻火器的使用可以迅速阻断火源,杜绝管道中燃爆事故的发生;天燃气阻火器型号：ZHQ-R 口径：15-250mm 压力：PN16-PN25 材质：碳钢、不锈钢按用途分类储罐阻火器、加油站阻火器、加热炉阻火器、火炬阻火器、放空管阻火器、煤气输送管阻火器等;按安装位置分类管端阻火器: 安装在排气管的端部;管道阻火器: 安装在管道中间位置;按阻止火焰速度分类阻爆燃型阻火器: 能阻止以亚音速传播的爆炸火焰通过;阻爆轰型阻火器: 能阻止以冲击波为特征、以超音速传播的爆炸火焰通过;按气体分级分类适用于I 级气体的阻火器;适用于IIA 级气体的阻火器;适用于IIB 级气体的阻火器;适用于IIC 级气体的阻火器气体分级见HGJ 21289;性能:主要性能:1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火;2、耐烧性能合格,耐烧试验1小时无回火现象;3、壳体水压试验合格;结构合理,重量轻、耐腐蚀;易检修,安装方便;阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗;阻火器主要由壳体和滤芯两部分组成;壳体应具有足够的强度,以承受爆炸产生的冲击压力;滤芯是阻止火焰传播的主要构件,常用的有金属网滤芯和波纹型滤芯两种;金属网型滤芯用直径~的不锈钢或铜网,多层重叠组成;目前国内的阻火器通常采用16~22目金属网,为4~12层;波纹型滤芯用不锈钢、铜镍合金、铝或铝合金支撑;波纹型阻火器能阻止爆燃的猛烈火焰,并能承受相应的机械和热力作用,流动阻力小,易于清洗和更换;工作原理:关于阻火器的工作原理,目前主要有两种观点:一是基于传热作用;一是基于器壁效应;1传热作用燃烧所需要的必要条件之一就是要达到一定的温度,即着火点;低于着火点,燃烧就会停止;依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延;当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰;设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延;器壁效应燃烧与爆炸并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应;当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰撞几率增大,参加反应的自由基减少;当阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续进行,也即燃烧反应不能通过阻火器继续传播;随着阻火器通道尺寸的减小, 自由基与反应分子之间碰撞几率随之减少, 而自由基与通道壁的碰撞几率反而增加, 这样就促使自由基反应减低;当通道尺寸减少到某一数值时, 这种器壁效应就造成了火焰不能继续传播的条件, 火焰即被阻止;因此器壁效应是防止火焰的主要机理;2最大实验安全间隙—MESG值火焰通过阻火元件的细小通道并在通道内降温;当火焰被分割小到一定程度时,经通道移走的热量足以将温度降到可燃物燃点以下,使火焰熄灭;或由器壁效应解释,当通道窄到一定程度时,自由基与管道壁的碰撞占主导地位,自由基大量减少,燃烧反应不能继续进行;因此,把在一定条件下0. 1 MPa ,20 ℃刚好能够使火焰熄灭的通道尺寸定义为“最大实验安全间隙”MESG,Maximum Experimental Safe Gap ;阻火元件的通道尺寸是决定阻火器性能的关键因素,不同气体具有不同的MESG值;因此,在选择阻火器时, 应根据可燃气体的组成确定其MESG值;在具体选择时,又根据MESG值将气体划分为几个等级;目前国际上经常采用两类方法;一是全国电气协会NEC 的分类法,它根据气体的MESG值将气体分为四个等级A ,B ,C ,D ;另一类是国际电工协会 IEC 的方法,它也将气体分为四个等级 IIC , IIB , IIA 及I ;两种标准划分的各类气体的MESG 值及测试气体如表1所示;表1 两种MESG分类标准NEC IEC MESG/ mm 测试气体A IIC 0. 25 乙炔B IIC 0. 28 氢气C IIB 0. 65 乙烯D IIA 0. 90 丙烯G M I 1. 12 甲烷这样,在选用阻火器时,即可在设计规定使用的规范中首先查出所用可燃气体的等级,然后根据该组气体对应的MESG 值来选择相应的阻火元件;型号一般分为两类：一类是用于大型氢气管道的阻火器;这种阻火器采用;按管道的内径来命名规格：DN15,DN20,DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250等几种规格;第二类是用于氢气瓶的阻火器;一般有三种：第一种是接氢气瓶的一头是螺纹M16,一头是Φ8或Φ10皮接头;第二种是两端带螺纹M16的;氢气瓶阻火器第三种是两端均带皮接头Φ8或Φ10阻火器分为防爆型、耐烧型和防震型三种;设于油罐顶部与串联安装的阻火器通常为防爆型;维修与保养维修和保养原则1、为了确保阻火器的性能达到使用目的,在安装阻火器前,必须认真阅读厂家提供的说明书,并仔细核对标牌与所装管线要求是否一致;2、阻火器上的流向标记必须与介质流向一致;3、每隔半年应检查一次;检查阻火层是否有堵塞、变形或腐蚀等缺陷;4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换;5、清洗阻火器芯件时,应采用高压、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗;6、重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气;一般选用原则所选用的阻火器,其安全阻火速度应大于安装位置可能达到的火焰传播速度;与燃烧器连接的可燃气体输送管道,在无其它防回火设施时,应设阻火器;阻止以亚音速传播的火焰,应使用阻爆燃型阻火器,其安装位置宜靠近火源;阻止以音速或超音速传播的火焰应使用阻爆轰型阻火器,其安装位置应远离火源;不同公称直径的阻爆轰型阻火器,所要求的距火源最小安装距离见表;在寒冷地区使用的阻火器,应选用部分或整体带加热套的壳体,也可采用其它伴热方式;在特殊情况下,可根据需要选用设有冲洗管、压力计、温度计、排污口等接口的阻火器;安装于管端的阻火器, 当公称直径小于D N5 0时宜采用螺纹连接; 当公称直径大于或等于DN50时,应采用法兰连接;安装于管道中的阻火器,应采用法兰连接;安装于管端的阻火器,应带有可自动开启的防雨通风罩;储罐之间气相连通管道各支管上的阻火器应选用阻爆轰型;储罐顶部的油气排放管道,应在与罐顶的连接处选用阻爆轰型阻火器;储罐顶部保护性气体及油气排放管道的集合管上应选用阻爆轰型阻火器;紧急放空管应设置阻爆燃型阻火器;装卸设施的油气排放或回收总管与各支线的气相管道之间应设置阻爆轰型阻火器;可燃气体放空管道在接入火炬前,若设置阻火器时,应选用阻爆轰型阻火器;材质:安装于管端的阻火器壳体,宜采用铸铁和含镁量不大于 0 . 5 % 的铸铝合金,也可按设计要求采用其它材料:安装于管道中的阻火器壳体,应采用铸钢或碳钢焊接,阻火层芯件和安装于管道中的阻火器芯壳及芯件压环应采用不锈钢;安装于管端的阻火器芯壳及芯件压环,宜采用铸铁或铸铝;测试的要求:阻火器的性能是否能达到预期的效果,起到阻火的作用,必须对阻火器进行测试;阻火器除具备有一定的机械强度外,还要经过阻爆和耐烧的试验,并应达到试验标准的要求;阻爆试验即在一定距离内将试验装置内的可燃气体点燃,所产生的火焰或火花不能穿过阻火器而被阻止和熄灭,这种试验称为阻爆试验;耐烧试验是在没有回燃的条件下,可燃气体火焰通过阻火层并在阻火层上面持续燃烧;阻火层能够承受一定时间的火焰燃烧而不被烧坏,这种试验称为耐烧试验;阻火器根据使用的目的,可以同时具有阻爆性能和耐烧性能,也可以只具有阻爆性能或耐烧性能;因此阻火器的阻爆性能和耐烧性能是对阻火器进行测试鉴定的主要项目;没有进行过这种测试鉴定的阻火器是不能使用的;测度标准的介绍:对阻火器进行测试鉴定的要求,世界各国不尽相同,现将几个国家对阻火器测试要求的情况简介如下：1 消防研究部门要求阻火器应具备阻爆和耐烧两种性能;测试阻火器的介质不能使用氢气和乙炔气体,规定使用丙烷;阻火器耐烧时间要求2小时;2 国家标准规定,对于容量大于1000升的储罐上用的阻火器必须具备阻爆和耐烧两种性能;试验介质不能用氢气和乙炔气体,要求阻火器耐烧时间为2小时;3 对阻火器要求具备阻爆和耐烧两种性能;试验用的介质即为阻火器使用时的介质;阻火器耐烧时间要求为2小时;4 对阻火器要求进行阻爆和耐烧性能的试验,试验介质可用已烷气体;5 美国于1936年制定石油及汽油储罐阻火器测试国家标准,后又经过几次修订;标准要求石油储罐上的阻火器应具备阻爆和耐烧两种性能;主要用途:1、输送可燃性气体的管道上;2、火炬系统;3、油气回收系统;4、加热炉燃料气的管网上;5、气体净化通化系统;6、气体分析系统;7、煤矿瓦斯排放系统;8、易燃易爆溶剂系统如反应釜及储罐放空口等;主要性能1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过;2、水压试验无渗漏;。

3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。
5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。
6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
三、执行标准
产品标准
GB15930-1995《防火阀试验方法》
工程标准
GB50045-95《高层民用建筑设计防火规范》
GB50016-2006《建筑设计防火规范》
GB50243-2002《通风与空调工程施工质量验收规范》
四、相关标准图集
K103-1~3《建筑防排烟系统设计和设备附件选用与安装》（合订本）
2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种.
3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。
3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。
4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。

排烟防火阀工作原理
排烟防火阀是一种用于防止火灾蔓延和排除烟气的安全设备。

它的工作原理主要包括几个方面。

首先，排烟防火阀根据火灾和烟雾情况进行感应和启动。

当火灾发生时，火灾报警系统会向排烟防火阀发送信号，同时烟雾传感器也会检测到烟雾浓度的变化。

这些感应器将信号传递给控制器，控制器根据接收到的信号来判断是否需要启动排烟防火阀。

其次，排烟防火阀在启动后会自动关闭进风口，阻止火灾蔓延。

排烟防火阀内部装有电动机或气动驱动装置，当接收到启动信号后，电动机或气动驱动装置会驱动阀门关闭进风口，阻止火灾的氧气供应，从而减缓火势的蔓延，并防止火灾的进一步扩散。

第三，排烟防火阀在启动后会开启排烟口，将烟雾排除。

当排烟防火阀接收到启动信号后，电动机或气动驱动装置会同时驱动阀门打开排烟口。

通过排烟口，烟雾和热气会被排出建筑物，减少火灾对人员和财产的损害。

最后，排烟防火阀具有自动和手动两种操作方式。

在自动操作方式下，排烟防火阀会根据感应器和控制器的信号自动启动和关闭。

而在手动操作方式下，排烟防火阀可以由人工操作来启动和关闭。

这样的设计可以满足不同场合下的需求，从而提高设备的可靠性和适用性。

总的来说，排烟防火阀通过自动启动、关闭进风口和打开排烟口的方式来实现火灾的控制和排烟。

它可以有效防止火灾和烟雾蔓延，减少火灾的损害和危害。

在工业、商业和民用建筑等场所广泛应用，是保障人员安全和财产安全的重要设备。

排烟阀类排烟防火阀fpw24/0.7-280dc24v电源与报警设备联动开启、输出开启动作信号，280℃时重新关闭，可手动开启与复位。
常闭fpyw24/0.3-280dc24v电源与报警设备联动开启、输出开启动作信号，280℃时重新关闭，远距离手动开启与复位。
板式排烟口(顶棚用)
板式排烟口(顶棚用)fpyb24/0.3dc24v电源与报警设备联动开启，远距离手动开启与复位。
fpyk24/0.3adc24v电源与报警设备联动开启、输出开启动作信号，远距离手动开启与复位。
fpkw24/0.7-280adc24v电源与报警设备联动开启、输出开启动作信号，手动开高、复位，280℃时阀门重新关闭。
fpykw24/0.3-280adc24v电源与报警设备联动开启、输出开启动作信号，远距离手动开启、复位，280℃时阀门重新关闭。
板式排烟口
板式排烟口fpybw24/0.3-280dc24v电源与报警设备联动开启、输出开启动作信号，280℃时重新关闭，远距离手动操作开启与复位。
全自动板式排烟口
全自动板式排烟口fpzdb24/0.4dc24v电源与报警设备联动开启,远距离电控复位，输出开启动作信号。
竖井用排烟口、送风口
竖井用排烟口、送风口fpk24/0.7adc24v电源与报警设备联动开启、输出开启动作信号，手动开启与复位。
ffjyf24/0.3-7070℃时温感关闭，输出关闭信号，dc24v电源与报警设备联动，可远距离关闭与复位。
全自动防烟防火阀
全自动防烟防火阀ffzd24/0.4-7070℃时温感关闭，dc24v电源与报警设备联动，远距离开启、复位，输出关闭信号并与有关设备联动。
可在0-90o调节叶片开启角度。
排烟防火阀

排烟防火阀工作原理
排烟防火阀是一种用于楼宇排烟系统的关键设备，其工作原理如下：
1. 电动控制：排烟防火阀通常采用电动控制方式，可以通过电源供电以实现开启和关闭的功能。

控制信号可以通过自动控制系统或手动控制操作来产生。

2. 温度感应：排烟防火阀内部设置有一种温度感应器，当发生火灾时，温度感应器会感应到烟雾和高温，触发开启阀门的信号。

3. 阀门控制：一旦接收到开启信号，排烟防火阀内部的阀门会迅速打开，从而实现烟雾和热气的排放。

开启后，阀门会保持开启状态，以确保烟雾和热气能够及时排出。

4. 关闭机制：一般情况下，排烟防火阀会设置定时器，在达到一定时间后自动关闭。

这是为了避免烟雾和热气过久地排放，导致能源浪费和环境污染。

5. 人工干预：除了自动关闭功能外，排烟防火阀还可以通过手动控制装置进行关闭。

这样，当系统发生故障或者需要进行维护时，人们可以随时手动关闭阀门。

总的来说，排烟防火阀通过电动控制、温度感应和阀门控制等机制，能够在发生火灾时及时打开，将烟雾和热气排出，起到保护人员生命安全和减轻火灾损失的重要作用。
