公路工程施工工艺流程图

公路工程施工工艺流程图完整版公路工程：施工工艺流程图：在公路工程中，施工工艺流程图是非常重要的。

在该流程图中，设计单位、业主、监理和承包人都需要参与其中，以确保施工的正确性和高效性。

其中，桩志的复核和资料的校验都需要监理工程师的审查和批准。

混合料配合比施工工艺流程图：混合料配合比施工工艺流程图是公路工程中的重要部分。

其中，材料的筛分和试验，以及混合料的击实试验和抗压强度的检测都需要报送监理工程师审查批准。

如果不合格，则需要修筑试验路，并再次检测，直到合格为止。

沥青砼面层（底、中、表）施工工艺流程图：沥青砼面层施工工艺流程图也是公路工程中的重要部分。

其中，原材料的试验和配合比的确定，以及现场机械设备的配备和运转都需要监理工程师的审查和批准。

在施工过程中，监理工程师需要旁站并监督施工过程，审核承包人的检测资料，并进行独立抽查试验。

路基工程施工工艺流程图：路基工程施工工艺流程图包括施工准备阶段和施工放样阶段。

在施工准备阶段，需要编制路基施工工艺流程，移交土地所有权，以及确定取土场。

在施工放样阶段，需要进行路线中线和边线的放样，以及涵洞中线交角的放样。

同时，还需要增补控制点和水准点。

承包人完成自检后，可以申请单项工程开工，开始路基范围内的清理场地和填前压实工作。

在确定机具组合、最佳含水量和最佳碾压遍数之后，进行试验路段的压实工作。

报送清理与压实工序报验单和自检合格报验单后，开始路基施工阶段的工作。

在运土（从取土场或利用土）和控制含水量的过程中，监理旁站进行监督，同时进行摊铺、整平和碾压等工作。

承包人需要自检压实度并报送工序报验单，待工程验收后进行恢复桩志、详细放样和路槽整平加工等工作。

最后，报送分项工程报验单及归档资料整理全部检测资料和施工原始记录。

在编报阶段施工工艺流程图中，需要申报开工报告并进行施工放样。

承包人需要报送放样资料、图纸和申请开工路基施工。

在进行原地面清理、原地面压实、土料场确定和分层取土样试验之后，需要报送填前压实工序报验单和土料场土样结构物的申请阶段检验。

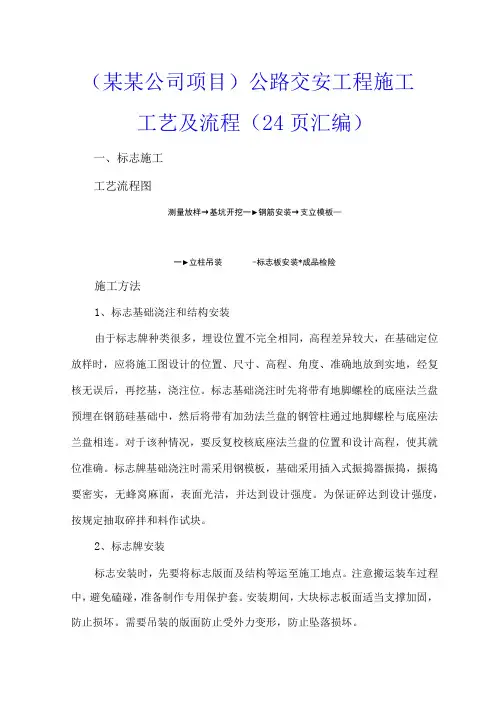

（某某公司项目）公路交安工程施工工艺及流程（24页汇编）一、标志施工工艺流程图测量放样→基坑开挖一►钢筋安装→支立模板—一►立柱吊装-标志板安装*成品检险施工方法1、标志基础浇注和结构安装由于标志牌种类很多，埋设位置不完全相同，高程差异较大，在基础定位放样时，应将施工图设计的位置、尺寸、高程、角度、准确地放到实地，经复核无误后，再挖基，浇注位。

标志基础浇注时先将带有地脚螺栓的底座法兰盘预埋在钢筋硅基础中，然后将带有加劲法兰盘的钢管柱通过地脚螺栓与底座法兰盘相连。

对于该种情况，要反复校核底座法兰盘的位置和设计高程，使其就位准确。

标志牌基础浇注时需采用钢模板，基础采用插入式振捣器振捣，振捣要密实，无蜂窝麻面，表面光洁，并达到设计强度。

为保证碎达到设计强度，按规定抽取碎拌和料作试块。

2、标志牌安装标志安装时，先要将标志版面及结构等运至施工地点。

注意搬运装车过程中，避免磕碰，准备制作专用保护套。

安装期间，大块标志板面适当支撑加固，防止损坏。

需要吊装的版面防止受外力变形，防止坠落损坏。

(1)严格按照施工图纸的要求并根据交通流的行进方向测定标志的设置位置。

交通标志主要是为司机服务的，标志安装的方向应与交通流方向成直角。

在弯道路线上，标志的设置角度应由驶近的交通流方向确定，而不是由标志设立处的路线方向确定。

为了消除标志牌表面的镜状反射，标志应与车头灯光束垂直方向偏离5度。

在平坡或下坡处的高架标志，其垂直轴线应略微向后倾斜。

以上细微处特别需要施工人员注意。

(2)支柱之上法兰盘与混凝土基础的底座法兰盘应水平、密合，地脚螺栓配合妥当，拧紧螺栓后支柱不得倾斜。

(3)通过滑动螺栓、抱箍等连接配件将标志板固定于支柱上。

(4)标志板安装好后应对标志板的垂直度、高度等进行检查、调整，使之达到规定的要求。

(5)标志板安装完毕后，应对所有的标志板进行擦拭，保持版面清洁。

(6)及时整理施工机械、工具，扫除施工残留物，确保施工现场的清洁。

路基工程施工工艺及流程图Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。

测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。

测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。

当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。

在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。

对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。

用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。

<2>清理掘除。

在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。

路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。

挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。

2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。

如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。

对于原路面纵坡大于12%的地段。

可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。

但填之路堤的上部，仍采用水平分层填筑法。

施工工艺框图1、路基填筑施工程序框图2、路基开挖施工程序框图3、路基石方开挖（爆破法）施工工艺框图4、盖板涵施工程序框图5、圆柱墩施工工艺框图6、盖梁施工工艺框图7、后张法预应力梁板施工工艺框图8、梁板架设施工工艺框图9、隧道新奥法施工工艺流程框图10、喷锚支护施工程序框图11、喷射混凝土施工程序框图12、光面爆破施工工艺流程图13、防水板铺设施工工艺流程图14、二次衬砌施工程序框图15、超前地质预报探测施工程序图1、路基填筑施工程序框图路基填筑施工程序框图施工准备清表、基底处理分层填土 摊铺、整平土粒粒径检测含水量检测精 整机械碾压压实度检测 下道工序施工 原地面高程复测开工报告编制土工击实试验土料颗粒、液塑试验按规定数量上土松铺厚度检测翻松、破碎翻 晒纵、横坡符合要求洒水闷料W P ＜0.98W 最佳0.98W 最佳≤W P ≤1.02 W 最佳0.98W 最佳≤W P ≤1.02 W 最佳W P ＞1.02W 最佳大于8cm小于8cm路基填筑施工程序框图文字说明1、试验段的设置在监理工程师批准的路段修筑100米的试验段。

填筑材料在使用前7天将试验结果报送总监代表。

试验段施工程序与路基填筑施工方法一样。

2、基底压实路基清表后，用压路机进行基底整平压实。

3、测量放样路基放样时，根据设计图放出路堤坡脚、路堑坡顶、边沟等具体位置，以定出路基轮廓。

在路堤坡脚处缘每隔20cm一竹片桩，桩上注明桩号，定出路堤坡脚线。

4、分层填筑路堤采用水平分层填筑，松铺厚度控制在30cm以内。

每极限填土石高度作为一个施工土层，每1.5m土高度打一根竹片桩，定出边坡坡度，每一个施工土石层分30cm进行水平分层填，用40t激振力压路机分若干次压实（确切的压次数按压试验要求确定），如此一直填筑至设计标高。

分层填筑要形成路基横坡，横坡度为2%~3%，以利排水。

5、分层整平、分层压实（分层检测）整平过程中，不断检查表面高程。

刮平时“宁高勿低”，严禁“薄层贴补”，避免造成表面松散、起皮等不良后果。

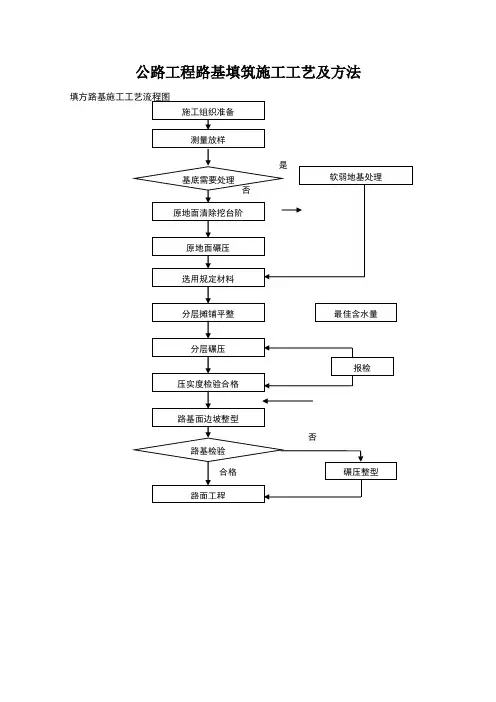

公路工程路基填筑施工工艺及方法(1)施工准备①首先进行施工放样，定出路基用地界桩、路堤坡脚线，地基填筑前应进行压实，基底压实度不小于90%。

②填方路基施工前，通过土工实验选择合适的路基填土。

首先对可能用作路堤填料的土进行土工试验，按规定测定其物理力学指标，以试验结果作为评定土石是否可以作为路堤填料的唯一依据。

路堤填料选定后，测定土的最大干密度和最佳含水量，为路堤填筑、压实提供质量检测标准。

(2)路基填筑路堤填筑必须按路面平行线分层控制填筑标高，填筑作业应分层平行摊铺，每层填料宽度每侧应宽于填层设计宽度50cm，以保证修整路基边坡后的路堤边缘有足够的压实度，压实宽度不小于设计宽度，最后进行削坡。

不同土质的填料应分层填筑，且应尽量减少层数，每填料层压实总厚度不得小于50cm。

土方路堤填筑至路床顶面最后一层的压实层厚度不应小于10cm。

路堤填土高度小于80cm（不包括路面厚度）时，对于原地表清理与挖除之后的土质基底，应将表面翻松深30cm，然后整平压实。

其压实度应符合规范规定要求。

路堤填土高度大于80cm时，应将路堤基底整平处理并在填筑前进行碾压，其压实度不应小于90%。

(3)水平分层填筑①分层填筑时按填筑区的横断面全宽度纵向分层填筑，每层采用一种填料。

不得使用淤泥、有机土、含草皮土、树根和含腐植土；不得使用液限大于50%，塑限指数大于26的土，含水量超过规定的土作为填料。

②填筑分层厚度要求：填筑的机械性能、设计要求密实度、不同填料均应经过试验后确定。

开工前，应根据填方区的填筑高度及分层厚度、计算出计划分层层数，根据压路机行走速度、碾压遍数并绘制出分层施工图，技术交底于现场施工管理人员，认真控制其铺筑厚度，并配合机械随时调整厚度，每层压实的最大松铺厚度填土控制在30cm以内。

③填料含水量均等于或接近于最佳含水量，控制在不超过土壤试验中求得的最佳含水量的+2%或不低于最佳含水量的-3%的范围，保证碾压机械容易达到设计要求密实度。

目录1、路基施工工艺流程图2、路基开挖施工工艺流程图3、路基填筑施工工艺流程图4、圆管涵施工工艺流程图5、盖板涵施工工艺流程图6、涵洞施工工艺流程图7、防护工程(干砌片石）施工工艺流程图8、挡土墙施工工艺流程图9、浆砌边沟工程施工工艺流程图10、桥梁钻孔桩施工工艺流程图11、U型砼桥台施工工艺流程图12、桥墩施工工艺流程图13、后张法预应力梁施工工艺流程图14、桥梁安装施工工艺流程图15、空心板梁施工工艺流程图16、现浇机耕天桥上部结构施工工艺流程图17、级配碎石施工工艺流程图18、二灰砂砾(级配砂砾）底基层施工工艺流程图19、水泥稳定碎石基层施工工艺流程图20、二灰砂砾（水泥稳定砂砾）基层施工工艺流程图21、水泥砼路面施工工艺流程图22、沥青砼面层施工工艺流程图23、沥青混合料厂拌施工工艺流程图24、交通安全设施施工工艺框图25、施工质量检测工艺流程图26、安全保证体系框图路基施工工艺流程图路基开挖施工工艺流程图涵洞施工工艺流程图防护工程（干砌片石）施工工艺流程图浆砌边沟工程施工工艺流程图U型砼桥台施工工艺流程图桥墩施工工艺流程图桥梁钻孔桩施工工艺流程图空心板梁施工工艺流程图桥梁安装施工工艺流程图砂砾调平层工艺流程图水泥稳定碎石基层施工工艺流程图施工工艺流程图水泥砼路面施工工艺流程图盖板涵施工工艺流程图后张法预应力梁施工工艺流程图现浇机耕天桥上部结构施工工艺流程图砂砾石垫层施工工艺流程图沥青混合料厂拌工艺流程图沥青砼面层施工工艺流程图交通安全设施施工工艺框图施工质量检测工艺流程图安全保证体系框图。
