1.若截面积S为恒定，则管道流量Q与流速V之间的关系不是
A.Q∝V
B.Q∝V2
C.Q∝V3
D.Q∝1/V
答案：D
2.几何轴心力的概念不包括
A.额定轴心力
B.最大轴心力
C.均衡轴心力
D.平均轴心力
答案：A
3.一个实心圆柱轴的一端旋转速度为1000 r/min，有效长度为200 mm,则其表面速度是
A.12.6m/s
B.16.7m/s
C.25.1m/s
D.31.4m/s
答案：B
4.同温压工艺中有一窄带阀门，该带阀门间隙h可由
A.温度
B.压力
C.厚度
D.宽度
答案：C
5.下列加工工艺中，不具有金属热处理功能的是
A.热镦
B.热拉深
C.冷镦
D.热穿孔
答案：D
6.等温截面中，流体的含热量是
A.恒定
B.增加
C.减少
D.随流速变化
答案：A
7.若两物体间的摩擦因素μ<1，则这两物体之间的
A.连接松
B.连接紧
C.连接不定
D.连接牢固
答案：B
8.若F1、F2为两台柴油机的轴功率，可以用下列公式表示
A.F1＋F2
B.F1－F2
C.F1/F2
D.F1×F2
答案：D
9.曲柄连杆机构中，当有摩擦的时候，转动惯量
A.增加
B.不变
C.减少
D.先增大后减小
答案：B
10.若液压系统的口径和行程不变，则压力
A.增大
B.不变
C.减小
D.相等。

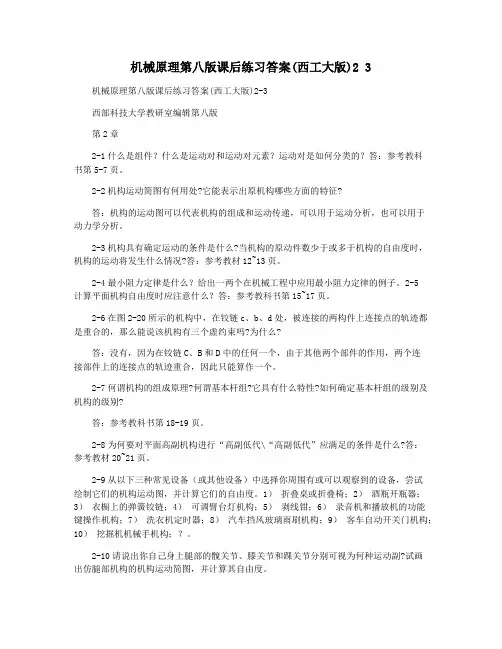

机械原理第八版课后练习答案(西工大版)2 3机械原理第八版课后练习答案(西工大版)2-3西部科技大学教研室编辑第八版第2章2-1什么是组件？什么是运动对和运动对元素？运动对是如何分类的？答：参考教科书第5-7页。

2-2机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构的运动图可以代表机构的组成和运动传递，可以用于运动分析，也可以用于动力学分析。

2-3机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-4最小阻力定律是什么？给出一两个在机械工程中应用最小阻力定律的例子。

2-5计算平面机构自由度时应注意什么？答：参考教科书第15~17页。

2-6在图2-20所示的机构中，在铰链c、b、d处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：没有，因为在铰链C、B和D中的任何一个，由于其他两个部件的作用，两个连接部件上的连接点的轨迹重合，因此只能算作一个。

2-7何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教科书第18-19页。

2-8为何要对平面高副机构进行“高副低代\“高副低代”应满足的条件是什么?答：参考教材20~21页。

2-9从以下三种常见设备（或其他设备）中选择你周围有或可以观察到的设备，尝试绘制它们的机构运动图，并计算它们的自由度。

1）折叠桌或折叠椅；2）酒瓶开瓶器；3）衣橱上的弹簧铰链；4）可调臂台灯机构；5）剥线钳；6）录音机和播放机的功能键操作机构；7）洗衣机定时器；8）汽车挡风玻璃雨刷机构；9）客车自动开关门机构；10）挖掘机机械手机构；？。

2-10请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。

图2-11显示了一个简单冲头的初步设计方案。

设计者的想法是：动力由齿轮J输入，使轴a连续旋转；由凸轮2和固定在轴上的杆3组成的凸轮机构上下移动冲头4，以达到冲压的目的。

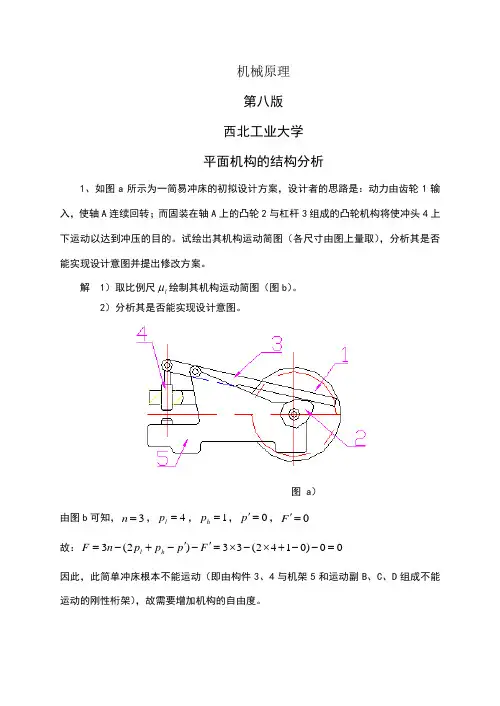

机械原理 第八版 西北工业大学 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b ）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

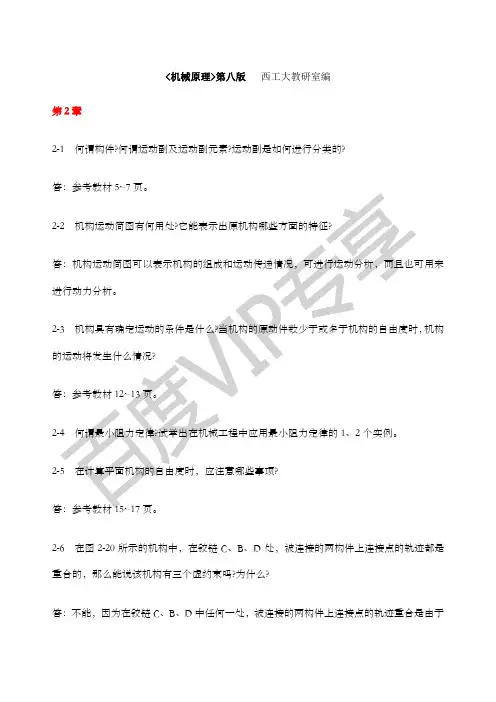

<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。

2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。

2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么? 答：参考教材20~21页。

2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。

1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。

2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。

2-11图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮j输入，使轴A 连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

机械原理第八版答案与解析Prepared on 22 November 2020机械原理第八版 西北工业大学平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ）由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b ）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1） 图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a ）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度 3－3解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F 4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p （其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

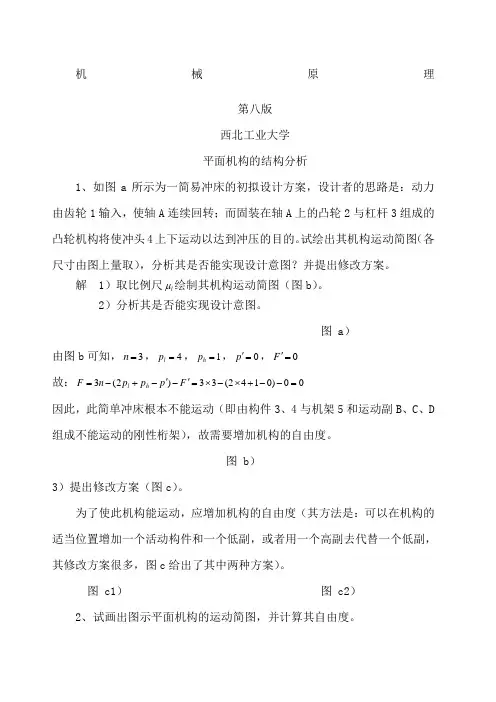

第八版西北工业大学平面机构的结构分析1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入, 使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。

解1 ）取比例尺i绘制其机构运动简图（图b）。

2 ）分析其是否能实现设计意图。

图a）由图 b 可知，n3，p 4，p h 1，p 0，F 0故：F 3n （2p l p h p） F 3 3 （2 4 1 0） 0 0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B、C、D组成不能运动的刚性桁架），故需要增加机构的自由度。

图b）3）提出修改方案（图c ）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出解 3— 1: n 7， p i 10，P h 解 3 — 2: n 8，p i 11， P h3n 了其中两种方案)图cl ) 图c2 )2、试画出图示平面机构的运动简图，并计算其自由度图a )3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

解：n 3，p 4， P h 0， F 3n 2p i P h 1 解：n 4，p i 5， p h 1， F 3n 2p i P h 1 3n 2p i2P i解3-3: n 9 , p 12 , p h 2, F 3n 2p i P h 14、试计算图示精压机的自由度解：n 10，p l 15，p h 0解：n 11，P i 17，P h 0（其中E、D及H均为复合铰链）（其中C F、K均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

又如在该机构中改选EG为原动件，试问组成此机构的基本杆组是否与前者有所不同。

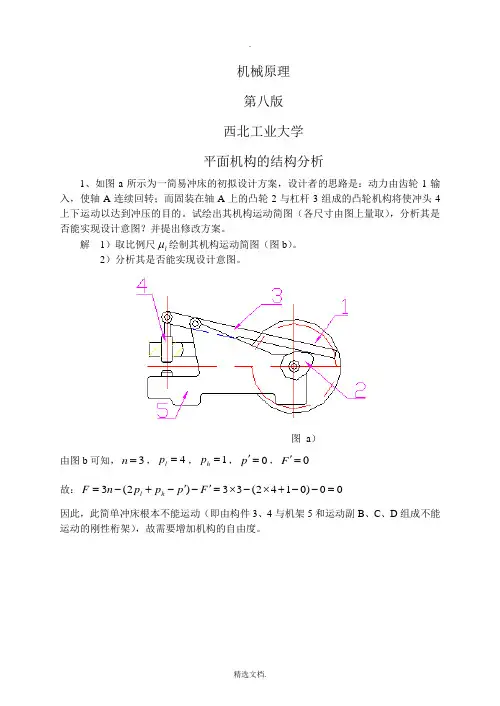

机械原理 第八版 西北工业大学 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图并提出修改方案。

解 1）取比例尺l μ绘制其机构运动简图（图b ）。

2）分析其是否能实现设计意图。

图 a ） 由图b 可知，3=n ，4=l p ，1=h p ，0='p ，0='F 故：00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架），故需要增加机构的自由度。

图 b）3）提出修改方案（图c）。

为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c 给出了其中两种方案）。

图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。

图a）解：3=n ，4=l p ，0=h p ，123=--=h l p p n F图 b ）解：4=n ，5=l p ，1=h p ，123=--=h l p p n F3、计算图示平面机构的自由度。

将其中的高副化为低副。

机构中的原动件用圆弧箭头表示。

3－1解3－1：7=n ，10=l p ，0=h p ，123=--=h l p p n F ，C 、E 复合铰链。

3－2解3－2：8=n ，11=l p ，1=h p ，123=--=h l p p n F ，局部自由度3－3 解3－3：9=n ，12=l p ，2=h p ，123=--=h l p p n F4、试计算图示精压机的自由度解：10=n ，15=l p ，0=h p 解：11=n ，17=l p ，0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3 F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯= 10)20172(113=--+⨯-⨯=（其中E 、D 及H 均为复合铰链） （其中C 、F 、K 均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。

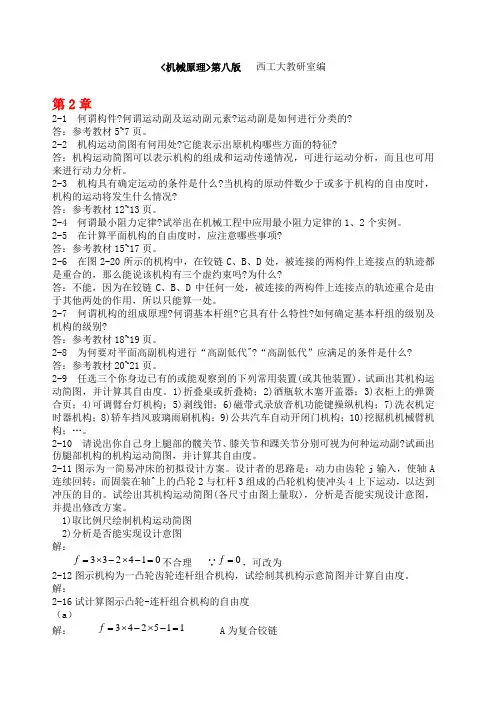

<机械原理>第八版西工大教研室编第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?机构2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。

A连的目的。

试绘出其机构运动简图(各尺寸由图上量取)，分析是否能实现设计意图，并提出修改方案。

1)取比例尺绘制机构运动简图2)分析是否能实现设计意图解：332410f =⨯-⨯-=不合理 ∵0f =，可改为2-12图示机构为一凸轮齿轮连杆组合机构，试绘制其机构示意简图并计算自由度。

解：82、4处将带来一个虚约束。

因为构件3、6和构件5、6均组成移动副，均要限制构件6在图纸平面内转动，这两者是重复的，故其中有一个为虚约束。

经分析知这时机构的活动构件数为6，低副数为7，高副数和局部自由度数均为2，虚约束数为1，故机构的自由度为F=3n- (2p l +p h - p ’)- F ’ =3×6- (2ⅹ7+2-1)- 2=1上述两种结构的机构虽然自由度均为一，但在性能上却各有千秋：前者的结构较复杂，但没有虚约束，在运动中不易产生卡涩现象；后者则相反，由于有一个虚约束，假如不能保证在运动过程中构件3、5始终垂直，在运动中就会出现卡涩甚至卡死现象，故其对制造精度要求较高。

(2)计算其自由度。

解(1)取比例尺作机构运动简图如图所示。

(2) F=3n-(2p1+p h-p’)-F’=3×4-(2×4+0-0)-1=12-14 图示是为高位截肢的人所设汁的一种假肢膝关节机构。

该机构能保持人行走的稳定性。

若以胫骨1为机架，试绘制其机构运动简图和计一算其自由度，并作出大腿弯曲时的机构运动简图。

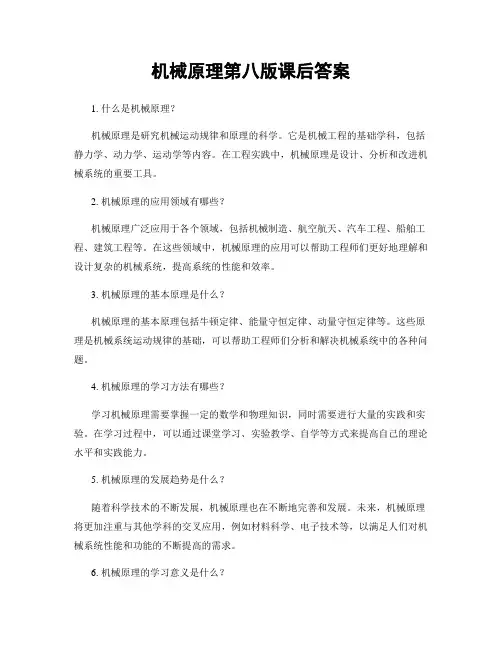

机械原理第八版课后答案1. 什么是机械原理？机械原理是研究机械运动规律和原理的科学。
