广东风华高新科技股份有限公司GUANGDONG FENGHUA ADV ANCED TECHNOLOGY HOLDING CO.，LTD.承认书APPROV AL SHEET客户名称:CUSTOMER品名：常规厚膜片式固定电阻器PARTNAME规格版本号VERSION日期DATE制造客户APPROV AL APPROV AL 拟制审核确认检验审核批准FENGHUAFENG HUA ADV ANCED TECHNOLOGY (HOLDING) CO., LTD序号 No 目 录TABLE OF CONTENTS1.0 概述Summary2.0 结构及尺寸Structure And Dimensions3.0 型号规格表示办法How To Order4.0 电气性能Performance Specification5.0 可靠性Reliability Data6.0 包装Package7.0 环保情况说明 Environmental Protection Statement 8.0 推荐使用的焊接曲线Recommended soldering profile 9.0 使用注意事项Precautions For UseRC/RS□□□□1.0概述Summary片式电阻器主要生产的型号包括01005、0201、0402、0603、0805、1206、1210、2010、2512。

其特点是：The dimension type for chip resistor including01005、 0201、0402、0603、0805、1206、1210、2010、2512, and the features are as below:*体积小、重量轻miniature and light weight*电性能稳定，可靠性高 stable electrical capability and high reliability *机械强度高、高频特性优越superior mechanical and frequency*装配成本低，并与自动贴装设备匹配low assembly cost, suit for automatic SMT *适应再流焊与波峰焊suit for re-flow and wave flow soldering .*符合ROHS指令要求Compliant with ROHS Directive*符合无卤素要求Compliant with halogen free requirement*禁止使用SS-00259中规定的1级环境管理物质*SONY指定原材料只能从绿色伙伴认定供应商处采购产品广泛应用于计算机、通讯、工业自动化、航天航空、军事、数字电视、数字音响及消费类电子等领域。

GENERAL TYPE DIMENSIONS
General type is widely used in surge protection for IC. diode. trial semiconductor, thyristor, consumer, military industry telecommunication measuring & controlling instrument etc.
HOW TO ORDER
F Series Code F NR Non-Linear Resistor NR 05 Element Diameter (mm) 05 5 40 40 K Tolerance K M ±10% ±20% 180 Varistor (V) 180=18x10 1 181=18x10 2 182=18x10
1/8
ZINC OXIDE VARISTOR
ZINC OXIDE VARISTOR SELECTION (ONLY REFERENCE)
Varistor voltage Varistor voltage should be more than the operating voltage in over-voltage protective circuit The formula is shown as the following: V1mA+a.v/b.c a-power Voltage ripple coefficient usually take 1.2 v-DC Voltage (significant value only AC power) b-Tolerance usually take 0.85 c-Ageing coefficient usually take 0.9 The calibrated Value is 1.5 times of DC voltage, the face value should be current power. Withstanding surge current

1
单位(unit)：V
注：头两位数字为有效数字，第三位数字为 0 的个数； R 为小数点。 Note: the first two digits are significant; third digit denotes number of zeros; R=decimal point.
风华高科
广 东 风 华 高 新 科 技 股 份 有 限 公 司
FENGHUA
Fenghua Advanced Technology (Holding) CO. , LTD
※Y5V：The capacitor made of this kind of material is the highest dielectric constant of all ceramic capacitors. They are used over a moderate temperature range in application where high capacitance is required because of its unstable temperature coefficient, but where moderate losses and capacitance changes can be tolerated. Its capacitance and dissipation factors are sensible to measuring conditions, such as temperature and voltage, etc. ※Z5U：The capacitor made of this kind of material is considered as ClassⅡ capacitor, whose temperature characteristic is between that of X7R and Y5V. The capacitance of this kind of capacitor is unstable and sensible to temperature and voltage. Ideally suited for bypassing and decoupling application circuits operating with low DC bias in the environment approaches to room temperature. 二、结构及尺寸

产品安全数据说明书MATERIAL SAFETY DATA SHEET1、产品及公司信息Product and Company Identification产品名称：厚膜网络电阻器Product Name: Thick Film Network Resistor供应商名称：广东风华高新科技股份有限公司端华片式电阻器分公司Supplier Name: Guangdong Fenghua Advanced Technology(Holding)Co.,Ltd.Duanhua Chip Resistor Branch Company地址：中国广东省肇庆市风华路18号风华电子城Address: Fenghua Electronic Industrial City,18th Fenghua Road, Zhaoqing, Guangdong, China联系电话(Tel)：+86-758-6923225/6923477传真(Fax)：+86-758-28656072、材料成分信息Composition/Information on Ingredients化学性质：固体，非化学品Chemical Character: Solid, not chemical productCAS编号：不适用CAS No: Not applicable化学成分Chemical Ingredients：成分Materials CAS No.Weigh % 三氧化二铝Aluminum trioxide 1344-28-1 40~45% 氧化镁Magnesium oxide 1309-48-4 0.6~0.7% 氧化钙Calcium oxide 1305-78-8 0.2~0.3% 二氧化硅Silicon dioxide 7631-86-9 1~1.5% 铅系玻璃Lead Glass 65997-18-4 ＜0.1% 氧化钌Ruthenium Dioxide 12036-10-1 ＜0.1% 钌酸铅Dilead diruthenium hexaoxide 37194-88-0 ＜0.1% 银Silver 7440-22-4 0.5% 钯Palladium 7440-05-3 ＜0.1% 环氧树脂Epoxy Resin 38891-59-7 0.1% 碳黑carbon black1333-86-4 0.8~1% 铁Iron7439-89-6 28~30% 锡Sn7440-31-55~6% 铜Cooper7440-50-8 ＜0.1% 无卤混合阻燃剂supplier confidentiality2~2.5% Halogen-free hybrid flame retardants环氧树脂Epoxy Resin1675-54-3 7~8 % 二氧化硅SiO214464-46-1 4~4.5% 固化剂（环氧树脂类）68459-31-4 3~4% Curing agent ( Epoxy resins )3、危害性信息Hazards Identification有害物质分类规定Hazards Material Classification：不适用Not Applicable理化特性Physical and Chemical Character：固体，非化学品Solid, not chemical product人体危害性Human Health Hazards：无危害Not Applicable环境危害性Environmental Hazards：无相关资料No relevant information found.4、急救方法First Aid Measures此类产品常态下极其稳定，无刺激性，一般不需急救。

不要让电路板因螺丝紧固造成局部变形而使本产品承受残余应 力。 * 请勿将本产品靠近磁铁或带有磁力的物体。 * 因进行电路修正而使用焊接烙铁时，请将烙铁头温度保持在 350 °C 以下，并将其放在电路板的铜箔部分上 3 秒钟以内完成
Inductance ( H) 0.047 0.056 0.068 0.082 0.10 0.12 0.15 0.18 0.22 0.27 0.33 0.39 0.47 0.56 0.68 0.82 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 10 12 15 18
* 因磁力饱和会导致电感降低，所以要注意不可以超出容许电流以 上的电流通电，以免产生过热。
* 不要在含有氯气、酸性或硫化气体之类的化学环境中使用。 * 在实施焊接前，请务必进行预热。预热温度与焊接温度及本产品
温度的温度差要在 150°C 以内。 * 在将安装有本产品的印刷电路板组装到框架等组件中时，请注意
|制造与订购信息 电感品牌 风华（FH）
制造商
广东风华高新科技股份有限公司
代理商
南京南山半导体有限公司
免费样品 小批量
5～20pcs 或单机数量 2～5 套 1pcs 起

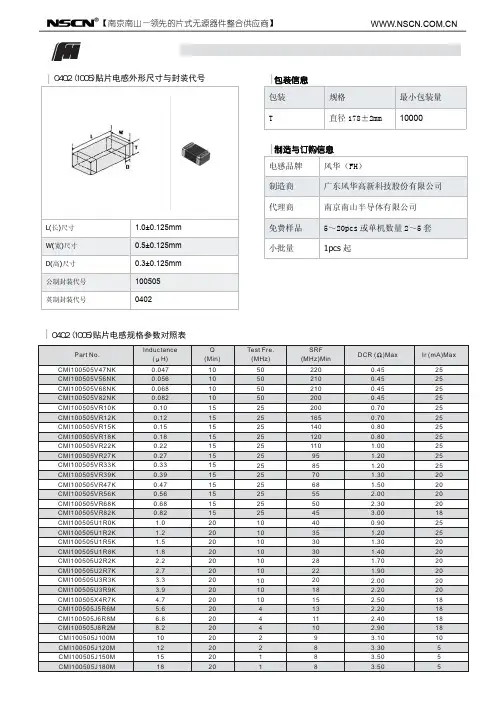

| ０４０２（１００５）贴片电感规格参数对照表
Part No.
CMI100505V47NK CMI100505V56NK CMI100505V68NK CMI100505V82NK CMI100505VR10K CMI100505VR12K CMI100505VR15K CMI100505VR18K CMI100505VR22K CMI100505VR27K CMI100505VR33K CMI100505VR39K CMI100505VR47K CMI100505VR56K CMI100505VR68K CMI100505VR82K CMI100505U1R0K CMI100505U1R2K CMI100505U1R5K CMI100505U1R8K CMI100505U2R2K CMI100505U2R7K CMI100505U3R3K CMI100505U3R9K CMI100505X4R7K CMI100505J5R6M CMI100505J6R8M CMI100505J8R2M CMI100505J100M CMI100505J120M CMI100505J150M CMI100505J180M

High Temperature Exposure (Storage)
0.5% 1% R (1.0%R 0.05 ) 2% 5% 10% R (2.0%R 0.05 )
Temperature Cycling
No mechanical damage No mechanical damage 0.5% 1% R 50 m (J ) R (0.5%R 0.05 ) R 20 m (G ) 2% 5% 10% R 10 m (F ) R (1.0%R 0.05 )
;
Biased Humidity
No mechanical damage R (3.0%R 0.05 )
No mechanical 85 85% 10% ( ) damage 1000 R 50 m (J ) 85 /85%RH. 1000 hours, Apply 10% of operating power R 20 m (G ) R 10 m (F ) (current) or limiting element voltage whichever is lower.
2% 5% 10% 10m
C
Tape & Reel
Chip No Marking Jumper
F
1/4W
06
1206
103 =10K (E-24) 1003=100K (E-96) 1R0 =1.0 (E-24) 000=0
20m 50m
Case
J
58
【南京南山—领先的片式无源器件整合供应商】

Ratings
70
Type
70 Rated Power at 70 (W)
1/16
1/10 1/8 1/ 4

0402 W
±200
U
±400
Hale Waihona Puke 06030805 K
±100
1206 1210 2010 L 2512
±250
F
T
⑥
⑦
⑤ 电阻值代号
三位数(E-24 系列):前两位为 有效数字,第三位表示有效数 字后零的个数。 四位数(E-96 系列):前三位表 示有效数字,第四位表示有效 数字后零的个数。 “000”表示跨接电阻。 小数点用 R 表示。 例如： 103=10kΩ (E-24) 1003=100kΩ (E-96) 1R0=1.0 Ω (E-24)
散装
③ 型号代号 代号 型号 005 01005 01 0201 02 0402 03 0603 05 0805 06 1206 1210 1210 10 2010
12 2512
④ 电阻温度系数 (ppm/℃)
型号 代号 温度系数
B 01005
L
±300 ±250
W 0201
U
±200 ±400
K
±100
※ 设计特色与构成
① 陶瓷基片 ② 背电极 ③ 面电极 ④ 电阻体 ⑤ 钝化层
⑥ 保护层 ⑦ 标记 ⑧ 端电极 ⑨ 中间电极 ⑩ 外部电极
应用领域 开关电源、音响设备的过电流保护、电压调节器； 电源转换器、充电器、LED 灯驱动电源、便携式设备等。
特点 体积小、重量轻; 适应再流焊与波峰焊； 电性能稳定，可靠性高； 装配成本低，并与自动装贴设备匹配； 机械强度高，高频特性优越； 符合 RoHS 指令要求。
贴片式厚膜电阻
贴片常规厚膜电阻器
※ 品名构成
R
S
-
03

风华高科贴片电阻的命名方法我们以两个实例来说明国内最大的片式无源器件生产商风华高科的贴片电阻命名方法：1、5%精度的命名：RS-05K102JTL2、1％精度的命名：RS-05K1002FTLR－表示厚膜片式固定电阻器（Thick film chip fixed resistor）S－是该贴片电阻额定功率所属系列为特殊功率系列（额定功率比此前的老款标准有所提升）：不同封装尺寸的贴片电阻功率不同，但是同一封装尺寸的贴片电阻具有统一的额定功率值。

具体数值如下：0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

（备注：C 系列是较早的老一代贴片电阻的额定功率系列代号，现在已经基本不生产了。

因此基本上看不到。

C系列的额定功率参数表如下：04 02是1/16W、0603是1/16W、0805是1/10W、1206是1/8W、 1210是1/4W、18 12是1/2W、2010是1/2W、2512是1W）05－表示封装尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

点击查看封装尺寸英寸与国际标准尺寸对照表K－表示温度系数为100PPM。

其他型号包括：W：正负200PPM；U正负400PPM；K正负100PPM；L正负250PPM102 －表示电阻阻值为1000Ω=1kΩE-24（5%精度贴片电阻）系列贴片电阻阻值采用三位数表示法：前两位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。

例如：103=10 000Ω=10kΩE-96系列（1%精度贴片电阻）采用4位数表示法：前三位为有效数字，后一位是有效数字后面零的个数，基本单位是Ω。

例如：1003=10 0 000Ω=100kΩ备注：1欧姆电阻的表示法比较特殊，用1R0表示，即1R 0=1欧姆J －表示该贴片电阻的阻值误差精度在正负5%内。

-55℃～125℃
额定负荷百分比 Percent rated load
-75 -50 -25
0
25 50 75 100 125 155
环境温度 Ambient temperature (℃)
当电阻使用的环境温度超过 70℃时，其额定负荷（额定功率或额定电流）按上述曲线下降。 For resistors operated in ambient over 70℃,rated load (power rating or current rating) shall be derated in accordance with the above figure.
最大过负荷电压（V） Max.Overload Voltage
1/10W 1/8W 1/4W 1/3W 1/2W 3/4W 1W
300
400 500 600 700 800 1000
600
800 1000 1200 1400 1600 2000
电阻温度系数 Resistance Temperature
Coefficient Code
型号 代号 Type Code
T.C.R
0603
0805 L ±250ppm/℃ 1206
1210
1812 2010 M ±500ppm/℃
2512
包装方式代号
Packing Style Code
代号
包装方法
Code Packing Style
编带包装
T
Tape & Reel
■ 特性 Characteristics
项目 Item
端头强度
Bending Strength
电阻温度系数 T.C.R

风华电阻硫化一、硫化电阻的特点硫化电阻就是在金属电阻片的表面喷涂一层含有硫的化合物（如硫化铝、硫化锌等）进行表面硫化处理得到的电阻。

硫化电阻具有以下特点：1. 稳定性：硫化电阻在高温、潮湿等恶劣环境下也能保持稳定的电阻值，避免了一些不稳定因素对电路的影响。

2. 抗噪声：硫化电阻具有良好的抗噪声能力，减少了电路中因噪声引起的误差。

3. 耐化学性：硫化电阻具有较好的耐化学性，不容易被化学品腐蚀。

4. 高精度：硫化电阻具有较高的精度，可满足各种精度要求的电路使用。

因此，硫化电阻在一些对电阻值稳定性、抗噪声等要求较高的电路中得到了广泛应用。

二、风华电阻的硫化电阻产品1. 单层硫化电阻：表面硫化处理后的铜镍合金电阻片。

2. 双层硫化电阻：在单层硫化电阻的基础上，在电阻片的表面再进行一层不同的硫化处理。

3. 精密硫化电阻：采用超高精度的加工工艺和独特的硫化处理工艺，具有较高的稳定性和抗噪声能力。

4. 片式硫化电阻：采用厚膜技术制造，是一种小封装、高精度的电阻。

以上硫化电阻产品均可按照客户要求定制生产，满足客户的各种精度、尺寸等要求。

三、风华电阻的生产工艺风华电阻的硫化电阻产品采用了独特的生产工艺，具有以下几个步骤：1. 基材准备：选择高品质的铜镍合金电阻片作为硬件基材。

2. 预处理：对电阻片进行严格的清洗和处理，确保表面无油污和杂质。

3. 硫化处理：采用先进的硫化工艺和硫化液进行处理，使电阻片表面生成一层硫化物。

4. 烤合处理：对硫化后的电阻片进行高温烤合处理，使硫化物牢固地附着在电阻片表面。

5. 测量质检：对烤合后的硫化电阻进行严格的测量和质检，确保产品符合客户的要求。

风华电阻的生产工艺采用了自动化生产流程和严格的质量控制，保证了产品的一致性和稳定性。

四、结语风华电阻的硫化电阻产品具有较高的稳定性、抗噪声能力和精度，得到了广泛的应用。

随着科技的不断进步和需求的不断增多，风华电阻将继续不断地推出更加高品质的硫化电阻产品，满足客户对电路稳定性和精度的要求。

基本原理图
线性化原理图
产品研发与制造工艺
配料
打粉
球磨
烘料
烘料
二次球磨
打粉
预烧
压 烧成 烧银 测试分选
切割 排胶 表面处理 外观
NTCR的常用参数
零功率电阻值RT Zero-power Resistance 指在规定的温度T时，采用引起电阻值变化相对于总的测量误差来说可 以忽略不计的测量功率测得的电阻值。 NTC热敏电阻的电阻-温度(R-T)关系特性，可用下式数学模型近似表示 ： R=Ro EXP[B*(1/T-1/To)] 其中 R , Ro : 绝对温度T(K), To(K)下的零功率电阻值 上式为经验公式，只在额定温度To或额定阻值Ro的有限范围内才具有一定的 精度。在较大温度区间，需要对B进行函数修正： Bt= cT2 + dT + e 这里c、d、e为常数。 T=t(℃) + 273.15 额定零功率电阻值 R25 Rated Zero-power Resistance 即标称电阻值，通常是指在基准温度25℃时测得的零功率电阻值。 热时间常数τ Thermal Time Constant 指热敏电阻器的惰性，即在无功功率状态下，当环境温度突变时，电 阻体温度由初始值变化到最终温度之差的63.2%所需的时间。与测试所用介 质有关。
客户与生产规模
主要客户：
中兴、美的、雅乐思、冠德、TCL 、UPC 、 蓝微、比亚迪 生产规模 ：
月生产能力80KK，

谢谢！
NTCR的主要应用 应用范围
1、在各式可充电电池、智能手机中广泛使用， 2、CPU、复印机、传真机、数码产品中广泛使用。 3、高端电子信息、汽车、节能环保、生物电子中也要使用。

广东风华高新科技股份有限公司端华片式电阻器分公司FENGHUA ADVANCED TECHNOLOGY (HOLDING) CO.,LTDDUANHUA CHIP RESISTOR BRANCH COMPANYTEL:(0758) 2865477 2865225 FAX:(0758)2865607关于电阻标记的表示方法说明对于电阻标记表示方法，现时行业内是采用 E-24、E-96 两个系列标准来印刷标记。

采用E-24系列标准内的阻值，无论是 ±1% 还是 ±5% 的精度，其标记代码全部采用三位数标记；采用 E-96 系列标准的则采用四位数标记。

（备注：0603规格电阻因表面积限制只能印刷3个代码，0402规格或更小之电阻不印刷标记）具体事例说明如下：（1）E-24系列标准（±1%，±5%），对于0603、0805、1206或以上之规格电阻，用三位数字标记表示(其中前二位表示电阻值有效数字，第三位表示乘以10的次方数)E-24 系列（×10nΩ）(单位：1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ)1.0 1.1 1.2 1.3 1.51.61.82.02.22.42.73.03.33.63.94.34.75.15.66.26.87.58.29.1★以0805 27KΩ ±1% 为例,其标记表示为“273”（2）E-96系列标准（±1%），对于0805或以上之规格电阻，采用四位数标记表示。

其中前二位表示电阻值有效数字，第三位表示乘以10的次方数。

对于0603规格产品，按照日本工业标准 JIS C 5201 《电子机器用固定抵抗器通则》 采用两位数字代码及一位字母代码结合表示的方式 。

（见下列E-96系列阻值、E-96系列阻值的代码表及乘数代码表）E-96系列阻值代码表代号 E-96阻值 代号 E-96阻值 代号 E-96阻值 代号 E-96阻值01 100 25 178 49 316 73 56202 102 26 182 50 324 74 57603 105 27 187 51 332 75 59004 107 28 191 52 340 76 60405 110 29 196 53 348 77 61906 113 30 200 54 357 78 63407 115 31 205 55 365 79 64908 118 32 210 56 374 80 66509 121 33 215 57 383 81 68110 124 34 221 58 392 82 69811 127 35 226 59 402 83 71512 130 36 232 60 412 84 73213 133 37 237 61 422 85 75014 137 38 243 62 432 86 76815 140 39 249 63 442 87 78716 143 40 255 64 453 88 80617 147 41 261 65 464 89 82518 150 42 267 66 475 90 84519 154 43 274 67 487 91 86620 158 44 280 68 499 92 88721 162 45 287 69 511 93 90922 165 46 294 70 523 94 93123 169 47 301 71 536 95 95324 174 48 309 72 549 96 976乘数代码表乘数次方 ×10-1×10-2×100×101×102×103×104×105代 码 X Y A B C D E F★以0805 1.47KΩ ±1% 为例，其标记表示为“1471”★以0603 1.47KΩ ±1% 为例，其标记表示为“17B”（3）某些阻值既属于E-24系列标准，又属于E-96系列标准的，则可以通用两种标记表示方法：★以 0805（或以上规格） 10KΩ ±1% 电阻为例E-24系列标记表示为“103”；E-96系列方法表示为“1002”★同种情况如出现在“0603 10KΩ ±1% 电阻”上，则：E-24系列标记表示为“103”；E-96系列方法表示为“01B”（4）对于非标阻值（既不属于E-24系列，也不属于E-96系列），无论±1%精度、±5%精度，其标记则以为E-24系列标准和E-24系列标准中最接近的阻值代号来表示。

1/4W 150 300
1/2W 150 300
Special Ratings
Item
0402
0603
0805
1206
1210
2010
2512
Power Rating
1/16W
1/16W
1/10W
1/8W
1/4W
1/4W
1/2W
Max.Working
25
Voltage(V)
50
100
150
150
150
within specified T.C.R
MIL-STD-202F Method 304 +25/-55/+25/+125/+25
R
0.05%R+0.05
JIS-C-5202-7.2
R
0.5%R+0.05
2.5
5 :For thin film chip resistor with high power series: RCWV2.5 or Max Overload Voltage,
0.01% 0.05% 0.10%
0.10% 0.25% 0.50%
Operating Temperature Range
-55 ~+155
Characteristics
Item
Specifications
(GB/T 5729-2003) Test Method(GB/T 5729-2003)
T.C.R
unit:mm
a
b
0.20 0.10 0.30 0.20 0.30 0.20 0.40 0.20 0.50 0.20 0.60 0.20 0.60 0.20
