基坑支护监测记录
基坑支护监测记录时间：2024年10月1日地点：XX市工地基坑一、监测目的：本次监测旨在对工地基坑的支护情况进行了解和记录，以保证基坑的安全施工。
二、监测内容：1.基坑周边地表沉降情况的监测。
2.支护结构变形、开裂等情况的监测。
3.排水系统的监测和运行情况。
4.监测员现场记录。
三、监测方法：1.地表沉降监测：采用水准测量法，选择周围固定控制点，结合全站仪进行测量。
2.支护结构监测：采用变形监测仪和裂缝计进行监测。
3.排水系统监测：结合现场巡查，观察排水系统的运行情况。
4.监测员现场记录：记录现场施工情况，包括气候、设计高程、设备使用情况等。
四、监测结果：1.地表沉降监测结果：根据水准测量数据，基坑周边地表沉降情况较为平稳，变化范围小于2cm，符合设计要求。
沉降主要集中在基坑周边10米范围内，较远处地表沉降明显减小。
2.支护结构监测结果：支护结构变形监测数据显示，支护结构整体稳定，未发现明显变形情况。
裂缝计监测结果也显示，支护结构表面未出现裂缝变形现象。
3.排水系统监测结果：排水系统正常运行，未发现堵塞或漏水情况。
现场巡查显示，水位稳定，没有积水或渗漏现象。
4.监测员现场记录：施工过程中，天气晴朗，温度适宜，无明显气候变化。
工人按照设计要求使用设备，操作规范。
监测员对施工现场进行巡查，未发现异常情况。
五、结论：基坑支护监测结果显示，基坑支护结构整体稳定，未发现明显变形和裂缝情况。
排水系统正常运行，地表沉降较小。
施工过程中，各项工作按照设计要求进行，未出现异常情况。
基于以上监测结果，认为基坑支护工程符合设计要求，可以继续进行后续施工。
六、建议：在后续基坑施工中，继续加强对支护结构和排水系统的监测，及时发现和处理可能出现的问题。
推荐在重点部位增加监测点，加强对支护结构的监测和分析，以确保工程质量和安全。
七、备注：。
基坑安全监测记录表(样表)
基坑安全监测记录表(样表)
以上为基坑安全监测记录表(样表)，用以记录基坑施工期间的
地下水位、沉降及裂缝等监测数据。
每日进行监测，记录相应的监
测项、监测数值、监测结果和备注。
地下水位的监测是为了及时掌握基坑周边地下水位的变化情况，以便采取相应的排水措施或调整施工计划。
沉降监测点A和沉降监测点B用于监测基坑周边地面沉降情况，可以判断基坑施工对周边土地造成的影响。
裂缝监测点A和裂缝监测点B用于监测基坑周边土地是否出现裂缝情况，可及时采取防止裂缝扩展的措施。
监测结果为正常表示地下水位、沉降和裂缝等监测数据在正常范围内，没有出现异常情况。
备注栏可用于记录特殊情况，如变动原因、临时措施等。
本记录表的数据紧密联系施工现场实际，便于工程管理人员及时掌握监测情况，确保基坑施工期间的安全性和稳定性。
基坑监测记录表
(沉降观测记录表)
工程名称：蓝光·昆仑中心工程编号： 仪器型号：仪器编号：天气：
测量依据：《建筑基础工程监测技术规范》（GB50497-2021）
《建筑变形测量规范》（JGJ 8-2007）
测量员： 记录： 校对：
(坐标法水平位移观测记录表)
工程名称：工程编号： 仪器型号：仪器编号：天气：
测量依据：《建筑基础工程监测技术规范》（GB50497-2021《建筑变形测量规范》（JGJ 8-2007）
施工项目场界噪声检测记录表
工程名称：保障房项目噪音检测执行标准：白天≤70dB
检测仪器：数字式噪音计晚上≤55dB
施工项目场界噪声检测记录表
工程名称：保障房项目噪音检测执行标准：白天≤70dB
检测仪器：数字式噪音计晚上≤55dB
施工项目场界噪声检测记录表
工程名称：保障房项目噪音检测执行标准：白天≤70dB
检测仪器：数字式噪音计晚上≤55dB
施工项目场界噪声检测记录表
工程名称：保障房项目噪音检测执行标准：白天≤70dB
检测仪器：数字式噪音计晚上≤55dB。
排水沟基坑检查记录表(填写示例)
XXXXXXXXXX高速公路
D6.16 基坑现场检查记录表
施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
监理单位：XXXXXXX监理咨询公司
编 号：
里程桩号：K10+100-K10+200
工程部位：左侧 分项工程名称：盖板边沟 所属分部工程名称：排水工程
基 本 1、基坑开挖放坡符合施工安全及技术规范要求。2、地基承载力符合设计及规范要求。 要 求 3、基底不得有积水、杂物等。
7
10000× 1400
10000 ×
1450
10000× 1400
值
8
10000 ×
1450
检查结果
9
10
合格率 (%)
10000× 10000 1400 ×1450
100
±50
检查40点，合格40点。详见附表
100
水准仪：10m
+50，-200
测量2个断面
3
基底承载力(KPa)
不小于设计（设计 值）
项 次
检查项目
测
土质
项 目
2
基底高程 （mm）
石质
规定值或 允许偏差
不小于设计＋操作 要求（设计值 10000*1200）
检查方法和 频率
10m检查2个 断面
1
10000× 1400
2
10000 ×1450
实测值
3
4
10000× 1400
10000 ×
1450
或实测偏差
5
6
直观或触探 试验
4 轴线偏位（mm）
50
经纬仪：20m 检查3点
检查15点，合格15点。详见附表
D6.16 基坑现场检查记录表
施工单位：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
监理单位：XXXXXXX监理咨询公司
编 号：
里程桩号：K10+100-K10+200
工程部位：左侧 分项工程名称：盖板边沟 所属分部工程名称：排水工程
基 本 1、基坑开挖放坡符合施工安全及技术规范要求。2、地基承载力符合设计及规范要求。 要 求 3、基底不得有积水、杂物等。
7
10000× 1400
10000 ×
1450
10000× 1400
值
8
10000 ×
1450
检查结果
9
10
合格率 (%)
10000× 10000 1400 ×1450
100
±50
检查40点，合格40点。详见附表
100
水准仪：10m
+50，-200
测量2个断面
3
基底承载力(KPa)
不小于设计（设计 值）
项 次
检查项目
测
土质
项 目
2
基底高程 （mm）
石质
规定值或 允许偏差
不小于设计＋操作 要求（设计值 10000*1200）
检查方法和 频率
10m检查2个 断面
1
10000× 1400
2
10000 ×1450
实测值
3
4
10000× 1400
10000 ×
1450
或实测偏差
5
6
直观或触探 试验
4 轴线偏位（mm）
50
经纬仪：20m 检查3点
检查15点，合格15点。详见附表
基坑工程施工检验记录表
基坑工程施工检验记录表施工单位：_____________ 项目名称：_____________施工地点：_____________ 检验人员：_____________检验日期：_____________ 检验项目：_____________检验标准：_____________一、基坑开挖工程1. 道之开挖1.1 检查挖桩车辆是否规范操作1.2 确认开挖深度是否符合设计要求1.3 检查开挖后的坡度是否平整1.4 检查周边建筑物是否有倾斜情况2. 护坡工程2.1 检查护坡材料是否符合标准2.2 测量护坡坡度是否合理2.3 检查护坡固定是否牢固3. 支护工程3.1 检查支撑桩的位置和尺寸是否符合设计要求3.2 检查支撑桩的深度是否充分3.3 检查支撑桩的连接是否牢固3.4 检查支护结构的水平度和垂直度4. 地下连续墙施工4.1 检查地下连续墙预制板是否有损坏4.2 检查地下连续墙连接是否严密4.3 检查地下连续墙的垂直度和水平度4.4 检查地下连续墙的引泥口和吊装孔位置是否准确5. 排水工程5.1 检查排水孔的数量和位置是否符合设计要求5.2 检查排水管道的材料和连接是否牢固5.3 检查排水系统的疏通和清洁情况6. 测量监测6.1 定期进行基坑沉降监测6.2 定期进行周边建筑物倾斜监测6.3 定期进行地下水位监测6.4 定期进行支护结构变形监测二、基坑施工安全检验1. 施工人员安全1.1 检查施工人员是否佩戴安全帽、安全鞋1.2 检查施工现场是否设置明显标识和警示标志1.3 检查施工现场是否敞开明亮1.4 检查施工现场是否设置安全通道和紧急疏散通道2. 施工机械安全2.1 检查施工机械是否定期检查和维护2.2 检查施工机械是否设置防护装置2.3 检查施工机械是否操作规范3. 施工材料安全3.1 检查施工材料合格证是否齐全3.2 检查施工材料是否储存合理3.3 检查施工材料是否有损坏或过期情况4. 施工环境安全4.1 检查施工现场杂物是否清理4.2 检查施工现场是否存在易燃易爆物品4.3 检查施工现场是否设置防护网和警示标识5. 救护设备及人员5.1 检查施工现场是否配备急救设备和急救箱5.2 检查施工现场是否有专业急救人员5.3 检查施工现场是否制定了安全应急方案三、基坑工程质量检验1. 开挖质量1.1 检查挖土是否完全1.2 检查开挖坡度是否符合设计要求1.3 检查开挖后地基是否无膨胀裂缝2. 支护结构质量2.1 检查支撑桩的连接是否牢固2.2 检查支撑结构是否有变形和裂缝2.3 检查支撑结构的水平度和垂直度3. 地下连续墙质量3.1 检查预制板的尺寸精度和平整度3.2 检查连接结构的紧密程度3.3 检查连续墙的垂直度和水平度4. 排水系统质量4.1 检查排水孔位置和数量是否合理4.2 检查排水管道连接是否牢固4.3 检查排水系统的疏通情况结论：_____________备注：_____________经检验，基坑工程施工符合设计要求并符合相关标准，具有较好的质量和安全性。
基坑安全监测记录表
基坑安全监测记录表日期: [填写日期]
1.基本信息
基坑名称: [填写基坑名称]
施工单位: [填写施工单位]
监测人员: [填写监测人员]
当前施工阶段: [填写当前施工阶段]
2.监测数据
2.1 地下水位监测
监测点1: [填写监测点1地下水位数据]
监测点2: [填写监测点2地下水位数据]
监测点3: [填写监测点3地下水位数据]
2.2 地表沉降监测
监测点1: [填写监测点1地表沉降数据]
监测点2: [填写监测点2地表沉降数据]
监测点3: [填写监测点3地表沉降数据]
2.3 水平位移监测
监测点1: [填写监测点1水平位移数据]
监测点2: [填写监测点2水平位移数据]
监测点3: [填写监测点3水平位移数据]
2.4 基坑立面垂直位移监测
监测点1: [填写监测点1垂直位移数据]
监测点2: [填写监测点2垂直位移数据]
监测点3: [填写监测点3垂直位移数据]
3.结论及建议
根据以上监测数据，目前基坑施工处于正常范围内，未出现异常情况。
建议继续保持监测，并及时调整相应措施以确保施工过程安全进行。
4.操作记录
填写操作记录1]
填写操作记录2]
填写操作记录3]
5.备注
填写备注信息]
注意：本监测记录表仅供参考，具体内容和填写细节需根据实际情况进行调整。
基坑安全追踪记录单(样表)
[安全问题描述2]
[处Байду номын сангаас措施2]
[负责人2]
[日期3]
[工序3]
[安全问题描述3]
[处理措施3]
[负责人3]
...
...
...
...
...
3.备注
- [备注内容1]
- [备注内容2]
- [备注内容3]
- ...
以上为基坑安全追踪记录单的样表，根据实际情况填写相应内容，并及时记录安全问题和处理措施，以确保基坑施工过程的安全性和顺利进行。
基坑安全追踪记录单（样表）
1.项目信息
-项目名称：[项目名称]
-项目位置：[项目位置]
-项目负责人：[项目负责人]
-基坑施工单位：[基坑施工单位]
-监理单位：[监理单位]
2.安全追踪记录
日期
工序
安全问题描述
处理措施
负责人
[日期1]
[工序1]
[安全问题描述1]
[处理措施1]
[负责人1]
[日期2]
[工序2]
[处Байду номын сангаас措施2]
[负责人2]
[日期3]
[工序3]
[安全问题描述3]
[处理措施3]
[负责人3]
...
...
...
...
...
3.备注
- [备注内容1]
- [备注内容2]
- [备注内容3]
- ...
以上为基坑安全追踪记录单的样表，根据实际情况填写相应内容，并及时记录安全问题和处理措施，以确保基坑施工过程的安全性和顺利进行。
基坑安全追踪记录单（样表）
1.项目信息
-项目名称：[项目名称]
-项目位置：[项目位置]
-项目负责人：[项目负责人]
-基坑施工单位：[基坑施工单位]
-监理单位：[监理单位]
2.安全追踪记录
日期
工序
安全问题描述
处理措施
负责人
[日期1]
[工序1]
[安全问题描述1]
[处理措施1]
[负责人1]
[日期2]
[工序2]
基坑监测项目现场作业技术安全交底记录表
项目现场作业技术安全交底记录表
工程名称
XXX基坑支护工程第三方监测
工程地点
XXX
现场负责人
XXX
现场技术、安全负责人
XXX
工作内容
基坑监测
技术质量交底内容要求（现场主要作业依据）：
1）497-2009）；
2）中华人民共和国国家标准《工程测量规范》（GB50026-2007）；
3）中华人民共和国行业标准《建筑变形测量规范》（JGJ 8-2016）；
4）中华人民共和国行业标准《建筑基坑支护技术规范》（JGJ120-2012）；
5）相关设计文件及方案要求。
作业安全交底内容：
1、进入工区作业必须遵守工地的安全管理规定，作业人员必须带安全帽（正确系好下颚带）、穿荧光衣、防滑胶鞋；高空作业要带安全索，并服从施工人员的指挥和安排，带电作业的要注意安全用电。在道路上作业还须保证过路行人及车辆安全；作业人员相互关照安全，交通流量大时设置雪膏桶防护、并安排专人指挥引导车辆通行。
2、监测时应观察施工现场环境，发现有危险源，应进行避让，特别是吊机悬臂范围内，同时应注意高空落物等；检测人员进入基坑必须走专用梯，不能在坡面攀爬，所有检测点必须埋设在围护栏内，确保检测过程人员安全。
3、不得随意拆除和挪动施工现场的安全防护设施、安全警示标志。
4、作业中出现安全险情时，必须立即停止作业。严禁从高处向下方抛扔、投掷物件。
文明作业交底内容：
1、文明着装，尽量穿戴单位统一的工作服、安全帽。2、着装要整齐，严禁赤脚和穿拖鞋、高跟鞋、短裤进入施工现场。3、作业现场进行围蔽或围护，收集好废水、废液、废料并及时进行处理。
4、注意保持环境卫生，处理好餐后垃圾，不能随便丢在基坑内。
交底人（签名）：
工程名称
XXX基坑支护工程第三方监测
工程地点
XXX
现场负责人
XXX
现场技术、安全负责人
XXX
工作内容
基坑监测
技术质量交底内容要求（现场主要作业依据）：
1）497-2009）；
2）中华人民共和国国家标准《工程测量规范》（GB50026-2007）；
3）中华人民共和国行业标准《建筑变形测量规范》（JGJ 8-2016）；
4）中华人民共和国行业标准《建筑基坑支护技术规范》（JGJ120-2012）；
5）相关设计文件及方案要求。
作业安全交底内容：
1、进入工区作业必须遵守工地的安全管理规定，作业人员必须带安全帽（正确系好下颚带）、穿荧光衣、防滑胶鞋；高空作业要带安全索，并服从施工人员的指挥和安排，带电作业的要注意安全用电。在道路上作业还须保证过路行人及车辆安全；作业人员相互关照安全，交通流量大时设置雪膏桶防护、并安排专人指挥引导车辆通行。
2、监测时应观察施工现场环境，发现有危险源，应进行避让，特别是吊机悬臂范围内，同时应注意高空落物等；检测人员进入基坑必须走专用梯，不能在坡面攀爬，所有检测点必须埋设在围护栏内，确保检测过程人员安全。
3、不得随意拆除和挪动施工现场的安全防护设施、安全警示标志。
4、作业中出现安全险情时，必须立即停止作业。严禁从高处向下方抛扔、投掷物件。
文明作业交底内容：
1、文明着装，尽量穿戴单位统一的工作服、安全帽。2、着装要整齐，严禁赤脚和穿拖鞋、高跟鞋、短裤进入施工现场。3、作业现场进行围蔽或围护，收集好废水、废液、废料并及时进行处理。
4、注意保持环境卫生，处理好餐后垃圾，不能随便丢在基坑内。
交底人（签名）：

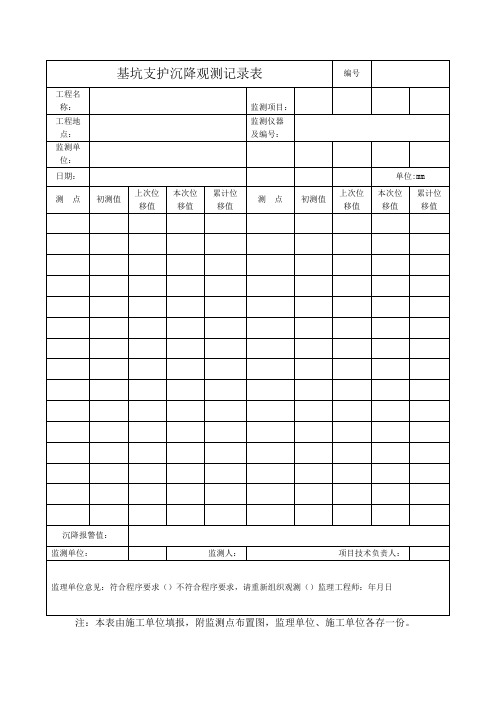

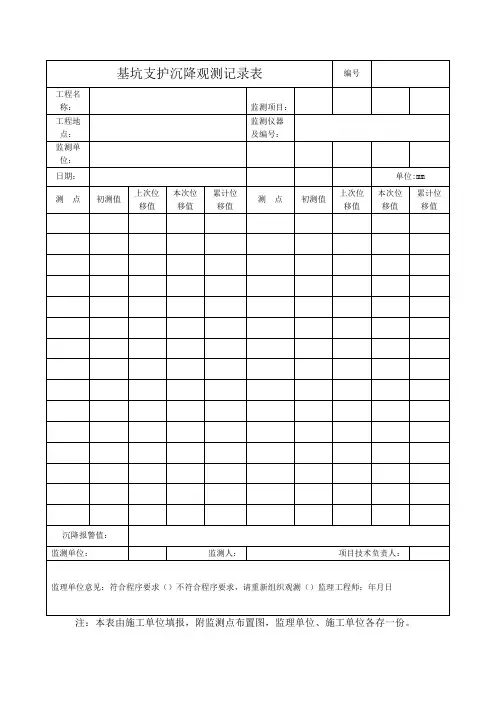

基坑支护监测记录表
（d） 值 值 值
(d) 值 值 值
监测 单 位：
监测 人：
项目技术负 责人：
监理单位意见：符合程序要求（）
不符合程序要求，请重
新组织观测（） 监理工程师：
年月日
注：1、报警值：土钉墙日变量≥±10mm/d,累计变量≥±50mm；灌注桩日变量 ≥±4mm，累计变量≥±50mm。
本表由施工单位填报，附监测点布图，监理单位、施工单位各存一份。
八桂绿城-龙庭水岸二期 8#-12#楼及地下室工程 巡视检查记录表 巡视者：
巡视时 2019 年 月 日
间
天气：
支护结构成型质量
很好 较好 一般 不好 很差
围护桩（墙）、冠梁、支撑、
无
有
围檩裂缝
支护结
支撑、立柱变形 构
无
有
止水帷幕开裂、渗漏
无
有
墙后土体沉陷、裂缝及滑移
无
有
基坑涌土、流沙、管涌
无有
土质情况 施工工
周边环 周边道路（地表）开裂、沉陷 无 有
境
基准点、测点完好状况
完好 被破坏
监测元器件的完好情况
完好 损坏
监测条件
相邻工 程 施工工 况
基坑施 工工况
很好 较好 一般 不好 很差
软土 沙土 粉土 其 他
况 基坑开完段分段长度及分层
正常 不正常
厚度
地下水、地下水状况、坑边与 基坑底有无积水
正常
不正常
基坑降水、回灌设施运转情况 正常
不正常
围护结不正常
基坑侧壁或基底的涌土、流砂 管涌情况
无超载
超载
基坑周边地堆载情况
无
有
管道破损、泄漏情况
基坑监测记录报告表格汇总
基坑监测记录报告表格汇总2018年12月编制目录第一篇监测点位埋设记录表 (1)平面基准点/工作基点埋设考证表 (2)高程基准点/水准点埋设考证表 (3)地表沉降测点埋设考证表 (4)分层沉降管埋设考证表 (5)测斜管埋设考证表 (6)孔隙水压力传感器埋设考证表 (7)土压力传感器埋设考证表 (8)水位管埋设考证表 (9)内力传感器埋设考证表 (10)点之记 (11)第二篇监测原始记录表 (12)地表沉降监测记录表 (13)地表沉降监测记录表（续表） (14)分层沉降监测记录表 (15)分层沉降监测记录表（续表） (16)水平位移监测记录表 (17)水平位移监测记录表（续表） (18)深层水平位移监测记录表 (19)深层水平位移监测记录表（续表） (20)深层水平位移监测记录表（续表） (21)立柱变形监测记录表（竖向位移） (22)立柱变形监测记录表（竖向位移）续表 (23)立柱变形监测记录表（水平位移） (24)立柱变形监测记录表（水平位移）续表 (25)桩墙内力监测记录表 (26)桩墙内力监测记录表（续表） (27)地下水位监测记录表（水位尺） (28)地下水位监测记录表（水位尺）续表 (29)地下水位监测记录表（水位计） (30)地下水位监测记录表（水位计）续表 (31)孔隙水压力监测记录表 (32)孔隙水压力监测记录表（续表） (33)土压力监测记录表 (34)土压力监测记录表（续表） (35)第三篇监测日报表 (36)地表沉降监测日报表 (37)地表沉降监测日报表（续表） (38)地表沉降监测日报表（续表） (39)分层沉降监测日报表 (40)分层沉降监测日报表（续表） (41)水平位移监测日报表 (42)水平位移监测日报表（续表） (43)水平位移监测日报表（续表） (44)深层水平位移监测日报表 (45)深层水平位移监测日报表（续表） (46)深层水平位移监测日报表（续表） (47)立柱变形监测日报表（竖向位移） (48)立柱变形监测日报表（水平位移） (49)桩墙内力监测日报表 (50)地下水位监测日报表 (51)孔隙水压力监测日报表 (52)土压力监测日报表 (53)巡视检查日报表 (54)年月日监测日报结果汇总表 (55)危险报警分析报告 (56)第四篇监测阶段性报告模板 (57)第五篇监测总结报告模板 (64)第一篇监测点位埋设记录表平面基准点/工作基点埋设考证表高程基准点/水准点埋设考证表地表沉降测点埋设考证表分层沉降管埋设考证表测斜管埋设考证表孔隙水压力传感器埋设考证表土压力传感器埋设考证表水位管埋设考证表内力传感器埋设考证表点之记第二篇监测原始记录表地表沉降监测记录表监测单位：记录编号：地表沉降监测记录表（续表）监测单位：记录编号：分层沉降监测记录表监测单位：记录编号：分层沉降监测记录表（续表）监测单位：记录编号：水平位移监测记录表监测单位：记录编号：水平位移监测记录表（续表）监测单位：记录编号：深层水平位移监测记录表监测单位：记录编号：深层水平位移监测记录表（续表）监测单位：记录编号：深层水平位移监测记录表（续表）监测单位：记录编号：立柱变形监测记录表（竖向位移）监测单位：记录编号：立柱变形监测记录表（竖向位移）续表监测单位：记录编号：立柱变形监测记录表（水平位移）监测单位：记录编号：立柱变形监测记录表（水平位移）续表监测单位：记录编号：桩墙内力监测记录表监测单位：记录编号：桩墙内力监测记录表（续表）监测单位：记录编号：地下水位监测记录表（水位尺）监测单位：记录编号：地下水位监测记录表（水位尺）续表监测单位：记录编号：地下水位监测记录表（水位计）监测单位：记录编号：地下水位监测记录表（水位计）续表监测单位：记录编号：孔隙水压力监测记录表监测单位：记录编号：孔隙水压力监测记录表（续表）监测单位：记录编号：土压力监测记录表监测单位：记录编号：土压力监测记录表（续表）监测单位：记录编号：第三篇监测日报表地表沉降监测日报表监测单位：报告编号：观测：计算：审核：签发：日期：年月日地表沉降监测日报表（续表）监测单位：报告编号：观测：计算：审核：签发：日期：年月日地表沉降监测日报表（续表）监测单位：报告编号：分层沉降监测日报表监测单位：报告编号：观测：计算：审核：签发：日期：年月日分层沉降监测日报表（续表）监测单位：报告编号：水平位移监测日报表监测单位：报告编号：观测：计算：审核：签发：日期：年月日水平位移监测日报表（续表）监测单位：报告编号：观测：计算：审核：签发：日期：年月日水平位移监测日报表（续表）监测单位：报告编号：深层水平位移监测日报表监测单位：报告编号：观测：计算：审核：签发：日期：年月日深层水平位移监测日报表（续表）监测单位：报告编号：观测：计算：审核：签发：日期：年月日深层水平位移监测日报表（续表）监测单位：报告编号：。
