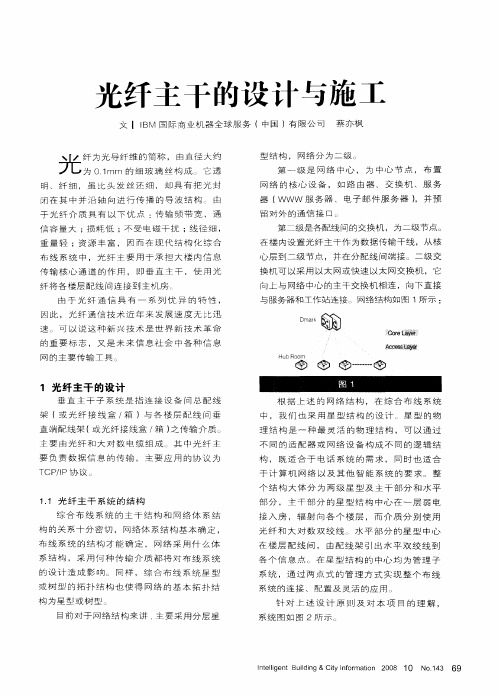

光纤主干的设计与施工

第1篇一、项目背景随着信息技术的飞速发展，光纤通信因其高速、大容量、抗干扰能力强等特点，已成为现代通信网络的核心技术。

本方案旨在为某地区通信网络升级改造提供光纤敷设施工方案，以满足日益增长的通信需求。

二、施工目标1. 按照设计要求，高质量、高效率地完成光纤敷设工程。

2. 确保施工过程中的人身安全和设备安全。

3. 严格控制工程成本，提高经济效益。

三、施工准备1. 人员准备- 组织一支经验丰富、技术过硬的施工队伍，包括项目经理、技术员、施工员、安全员等。

- 对施工人员进行技术培训和安全教育。

2. 材料准备- 光纤：选择符合国家标准的光纤，确保其性能和质量。

- 光缆：根据设计要求选择合适的光缆类型和规格。

- 工具：光纤测试仪、光纤剥皮器、光纤熔接机、光纤切割机、螺丝刀、扳手等。

- 辅助材料：扎带、接头盒、连接器、标识牌等。

3. 设备准备- 光纤熔接机、光纤测试仪、光纤切割机等。

4. 施工场地准备- 清理施工现场，确保施工环境整洁、安全。

- 设置施工围栏，隔离施工区域。

四、施工工艺1. 光纤路由规划- 根据设计图纸，确定光纤路由，包括路由长度、转弯半径、接头位置等。

- 确保光纤路由避开高压线、易燃易爆区域等危险地带。

2. 光纤敷设- 采用人工牵引方式敷设光纤，牵引力不宜过大，以免损坏光纤。

- 光纤敷设过程中，每隔一定距离进行固定，防止光纤脱落。

- 敷设完毕后，检查光纤是否完好，路由是否符合设计要求。

3. 光纤熔接- 使用光纤熔接机对光纤进行熔接，确保熔接质量。

- 熔接完成后，进行光纤测试，确保光纤性能符合要求。

4. 光纤接头保护- 使用接头盒和连接器对光纤接头进行保护，防止灰尘、水分等侵入。

- 使用扎带将接头盒固定在支架上。

5. 标识- 在光纤路由上设置标识牌，标注光纤类型、路由信息等。

五、质量控制1. 材料质量控制- 严格检查光纤、光缆、接头盒等材料的质量，确保其符合国家标准。

- 对不合格的材料进行淘汰。

一、工程概况本工程为某别墅小区光纤入户FTTH（光纤到户）通信网络建设，旨在为用户提供高速、稳定的光纤网络服务。

本次工程覆盖区域共有522户别墅住宅，采用GPON 技术解决用户的语音及数据业务需求。

二、施工内容1. 主干光缆施工（1）由电信、联通、移动3家运营商负责将主干光缆敷设至某东二期车库2-1弱电机房。

（2）光缆敷设过程中，应遵循以下原则：① 光缆敷设应平直，尽量避免弯曲，光缆弯曲半径不小于光缆外径的20倍。

② 光缆敷设过程中，应避免与其他管道、电缆等交叉，如必须交叉，应保持一定距离。

③ 光缆敷设完成后，应对光缆进行固定，防止因外界因素导致光缆损坏。

2. 配线光缆施工（1）在东二期车库2-1弱电机房新增2台576芯ODF，由机房ODF呈星形状敷设光缆至各分线箱。

（2）具体分线箱位置如下：① 24芯光纤分配箱1：东一期9号住宅旁。

② 24芯光纤分配箱2：东一期30号住宅旁。

③ 24芯光纤分配箱3：东一期39号住宅旁。

④ 24芯光纤分配箱4：东一期74号住宅旁。

⑤ 24芯光纤分配箱5：东一期83号住宅旁。

⑥ 24芯光纤分配箱6：东一期116号住宅旁。

⑦ 24芯光纤分配箱7：东一期123号住宅旁。

⑧ 24芯光纤分配箱8：东一期156号住宅旁。

（3）配线光缆敷设过程中，应遵循以下原则：① 光缆敷设应平直，尽量避免弯曲，光缆弯曲半径不小于光缆外径的20倍。

② 光缆敷设过程中，应避免与其他管道、电缆等交叉，如必须交叉，应保持一定距离。

③ 光缆敷设完成后，应对光缆进行固定，防止因外界因素导致光缆损坏。

3. 光纤接续及测试（1）光纤接续采用热熔技术，确保接续质量。

（2）接续完成后，应对光纤进行测试，确保光纤性能满足设计要求。

（3）测试项目包括：① 光纤损耗测试：测试光纤在传输过程中的损耗，确保损耗在规定范围内。

② 光纤连接损耗测试：测试光纤连接处的损耗，确保连接损耗在规定范围内。

③ 光纤长度测试：测试光纤长度，确保长度满足设计要求。

光纤施工流程光纤作为一种高速传输数据的通信线缆，广泛应用于各个领域。

在搭建光纤网络时，光纤施工流程是非常重要的一环。

本文将介绍光纤施工流程的具体步骤。

一、项目准备阶段在开始光纤施工之前，需要进行项目准备工作。

首先，要进行光纤线路设计，包括确定光缆的走向、长度和光纤连接点。

然后，要准备光缆和相关设备，如光纤接头、光纤熔接机等。

同时，要清理施工现场，确保施工环境整洁。

二、光缆敷设光缆敷设是光纤施工的关键步骤之一。

首先，需要确定光缆的敷设路径，包括穿越建筑物、地下通道或地面敷设等。

然后，根据路径的不同，选择合适的敷设方式，如直埋、管道敷设等。

在敷设过程中，需要注意保护光缆，避免损坏。

三、光纤连接光纤连接是将光缆与设备进行连接的步骤。

首先，需要将光纤接头固定在光缆的末端。

然后，使用光纤熔接机将光纤接头与设备的光纤接口进行熔接连接。

在连接过程中，要保证光纤的质量和连接的可靠性。

四、光缆测试在光纤施工完成后，需要对光缆进行测试，以确保光缆的质量和性能达到要求。

常用的测试方法包括光纤衰减测试、光纤长度测试、光纤连接损耗测试等。

通过测试结果，可以判断光缆的质量和施工的准确性。

五、光纤标签和保护在光纤施工完成后，需要对光缆进行标签和保护。

首先，要对光缆进行标识，如编号、名称等，以便后续的维护和管理。

然后，要对光缆进行保护，如安装光缆护套、光缆保护管等，防止光缆受到外界环境的影响。

六、施工验收在光纤施工完成后，需要进行施工验收。

验收主要包括对光缆连接的可靠性和质量进行检查，以及对光缆测试结果的确认。

只有通过验收，光纤施工才能算是完成。

光纤施工流程包括项目准备、光缆敷设、光纤连接、光缆测试、光纤标签和保护以及施工验收等步骤。

每个步骤都需要严格按照规范进行操作，以确保光纤网络的质量和性能。

光纤施工的成功与否，直接影响着光纤网络的稳定运行和数据传输的速度和可靠性。

因此，在光纤施工过程中，需要高度重视每个步骤的执行，确保光纤网络的高质量建设。

光缆施工技术规范文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-第六章技术规范通信线路管道工程施工技术标准和要求1、架空光缆部分路由：1、设计图纸是工程施工的重要依据,它关系到工程预算；材料计划、采购供应、网络规划,在施工中,如无特殊情况,应严格按照设计图纸进行施工.2、在施工中,由于特殊情况不能按照设计图纸进行施工的,可进行原设计变更,设计变更的程序是：施工单位提出变更理由,报监理单位进行审查核实,然后向建设单位上报设计变更,待建设单位同意后方可按照变更后的路由进行施工,较大的变更需要设计单位重新设计,施工单位无权自行改变设计.3、涉及到敷设方式变更的,应由施工单位、监理单位、设计单位共同报建设单位批准.4、需要设计变更的,由施工单位填写设计变更单并绘出变更示意图,一式三份,建设单位、监理单位、施工单位各一份,报建设单位审批.路由的勘察、测量、定位：1、路由勘测、测量的原则是：路由简捷、线路稳固、便于施工、方便维护.2、杆距：杆位测量定位时,原则上每50米一档杆,如遇特殊情况,可适当延长和缩短杆距,但一般不的超过45—55米.3施工单位不得任意改变杆距,如遇特殊情况,可与现场监理共同处理.任意加大杆距不合格工程,后果应由施工单位负责.立杆1、电杆洞深表2、立杆前,应对设计路由进行认真复测,反复比较,本着赶路稳固、路由简捷、线路安全、便于维护的原则,测出最佳路由.3、电杆位置立在线路中心线上,其差距左右不应大于5公分,电杆上下垂直,杆根培土牢固.4、角杆应在线路转角点做内移,水泥杆内移值为10—15公分,木杆内移值为20—40公分.5、终端杆树立后,杆稍应向拉线倾斜10—20公分.6、水田地立杆必须要时加盘底,松软地、水田地角杆加盘底、上卡盘距地面40公分,下卡盘距坑底30公分.7、光缆线路在跨越各种道路时,要按照规范标准执行,其中：过铁路时,高度在7.5米以上,过国道、省道时高度应在6.5米以上,过乡间公路时,高度在5.5米以上.8、根据地形起伏,决定电杆程式,尽量使吊线皱与平缓.9、赶路在穿越山区、河滩及流沙地带时,应做护墩保护,护墩规格为：直径80公分,高度100公分,地面上下各50公分.10、光缆杆路应尽量避开树木,如无法避开时,应加塑料管保护,确保光缆安全.11、直线杆、角杆、终端杆、单接杆、品接杆、以及H杆埋深一定要符合电杆洞深表的要求,埋深不够为不合格工程.拉线1、拉线距高比为1：1,由于地形限制达不到要求时,最小不得小于1：075.2.双方拉线（防风拉线）每8挡杆做一处,四方拉线（防凌拉线）每32挡杆做一处.不得借口群众工作难做而任意扩大杆档数,更不能不做,否则为不合格工程.3、角杆拉线、终端拉线、泄力拉线、四方拉线的顺线拉、均采用7/2.6钢绞线,双方拉线采用7/2.2钢绞线.4、飞线杆和杆距在100—150米以上时,采用人字加丁头拉线,加副吊线.5、防风拉线采用180公分地锚铁柄,地锚铁柄出土长度为30公分,其它拉线地锚铁柄长为210公分,地锚铁柄出土长度为30—60公分.6、角杆角深在15米以内可做一条拉线,角深在15米以上做两条拉线.角杆拉线在平分线左右偏差不超过5公分.7、角杆拉线抱箍做在吊线上方10公分处,防风拉线抱箍做在吊线抱箍下方10公分出,四方拉线顺线拉做在吊线抱箍上方15公分处,顶头拉线和吊线同用以个抱箍.8、按照设计要求,拉线上把和中把、吊线接头、终端全部采用缠绕法,其具体规格为：拉线上把、吊线接头、吊线终端为：衬环外缠绕10公分,间隔3公分,在缠绕10公分,最后留10公分余线并绑扎；拉线中把规格为：衬环外缠绕15公分,间隔28公分,再缠绕10公分,最后留10公分余线并绑扎.9、拉线地锚石埋深按照杆高相关标准执行,并与电杆形成45度夹角.10、拉线地锚出土点不得偏差5公分,偏差5公分以上为不合格.11、在市区、居民区、乡村内、道路旁以及人畜经常出入的地方,拉线根部采用绝缘警示管保护.12、在直线赶路上,不得任意设置小角杆,逃避做双方拉线而影响赶路质量和美观.吊线1、吊线距离：吊线抱箍距离一般为50公分,如遇特殊地形、路口或电力线时可做适当调整,最低不低于距杆顶25公分.2、吊线位置：第一条吊线沿杆路前进方向的左侧架设.3、吊线垂度：冬季施工,吊线垂度不应大于13公分（挂缆后杆与杆之间看不出明显垂度为不合格）.夏季施工,吊线垂度不应大于18公分（挂缆后有稍微垂度为合格）.4、吊线质量：收紧吊线时,吊线不得出现断股、毛、背扣等现象,否则,应更换吊线.5、仰俯角辅助线：仰角、俯角吊线超过水平线20度时,应做仰角、俯角辅助线.6、辅助吊线：杆距超过100—150米以上时,应做辅助吊线.辅吊与主吊间隔为40公分.每当20米与主吊线固定一处,并要求垂度一致.7、角杆辅助线：角杆角深度超过15米时,应做辅助线,其具体做法按照拉线上把标准制作.防雷、防强电1、吊线在机房终端杆前3米处用大号蛋型隔电子做电气断开.吊线接头处用中号柱型隔电子做电气断开,一般距离为2公里,最长不得超过2.5公里.基站前第二颗杆做吊线装置.2、避雷线：在有各种拉线处必做,其规格为：用4.0mm镀锌铁线.高出杆顶10公分,在距杆顶10公分处和抱箍距杆顶中间绑扎两处.下端固定在抱箍内,并与拉线缠绕5圈,要求接触良好.3、直埋式地线：光缆线路在跨越10KV电力时,用4.0mm镀锌铁线从电杆中心穿过,电杆底端余留1米并连接接地体,电杆顶端将避雷线折下,用吊线夹板固定在吊线上.4、总接地：在终端杆前一个杆上做总接地,其具体做法为：用4×4×4mm镀锌扁铁与杆路垂直开沟,深度约1米,扁铁长度1.2米,3跟间隙2米打入地下,用扁铁焊接在一起,在电杆底端外延6米,深1.2米,与接地体焊接牢固.5、光缆在机房终端时,加强芯与ODF架地线孔做电气连接.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.6、架空光缆与电力线交越时,加装Ω型绝缘电力保护管保护,保护管应超出电力线宽度每侧2米,并固定牢固,要求整齐美观.光缆敷设1、单盘测试：光缆在布放前,应做单盘测试,避免将不合格光缆用在线路上.2、光缆配盘：光缆在布放前,应根据中继段长度、线路地形地貌、河流、障碍等进行统一配盘,避免光缆接头设在不适当位置.光缆在机房、基站前500米处不应设有接头.（进站用ADSS光缆除外）3、光缆端别：光缆A、B端识别方法为红头、大号、光缆填充芯红绿顺序,顺时针为A端,绿头、小号、光缆填充芯红绿顺序,逆时针为B端.4、光缆端别布放规定：局方、主干、上端基站为A端,分局、分支、下端基站为B端,光缆端别不得放错.5、光缆布防时,角杆角深在5米以内时,光缆沿吊线侧布放,角杆角深超过5米时,一律沿角杆内侧布放.6、光缆布放时按规定操作,要严密组织,统一指挥,不得出现拖拉、扭曲、背扣等现象,确保光缆布放安全.7、光缆在施工时,其弯曲半径不得小于光缆直径的20倍,余缆圈直径不得小于60公分.8、光缆余留：每10档杆余留5米,光缆接头每端余留15米,光缆进基站终端做余留20—30米,要求各种余留盘留留整齐美观,余缆不得乱放.9、光缆余留架要装设在杆路前进方向的杆前.基站终端余留架要装设在终端杆拉线的反侧.一般余留为上盘留,接头余留为下盘留,不得盘错.10、电杆上的光缆伸缩弯,冬季距吊线为25公分,夏季距吊线为30公分,在距电杆中心50公分处用单芯铁皮线绑扎固定,余弯用直径Φ2公分的纵刨软塑料管保护,其长度为50公分.11、光缆挂钩间距：挂钩距离为47—50公分,一般不得超过50公分,50公分一个挂钩,左右偏差不得超过3公分,要求牢固整齐、美观一致.12、光缆布放后要松紧一致,整齐美观,不得出现蛇形弯,不得损伤光缆外皮.13、光缆沿墙壁墙挂时,一般采用夹板固定吊线,光缆垂直布放时一般采用打拉攀固定吊线和光缆,特殊情况采用塑料卡钉固定.14、电杆编号顺序按A端向B端编排,喷号底端距地面2.5米.15、电杆的喷号按照电信公司要求,20×50公分白底,上喷中国电信、××县、×—×、杆号.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.终端、测试1、中继段光缆在基站终端和线路割接前,应向主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于0.08db/个；中继段衰减测试中,1310nm不大于0.36db/km；1550nm不大于0.22db/km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站（机房）终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.16、架空光缆在跨越公路时应设置警示杆和警示牌.17、基站光缆处理：终端杆上应设余留架：终端杆至机房间光缆用吊线固定;终端杆至机房间光缆用塑料管保护；光缆进线孔要封堵严密；光缆进线孔前应留滴水弯,光缆一律不准接触铁塔,不能在机房顶通过和盘放,应沿墙钉固或墙吊.18、架空光缆线路要求为：电杆正、吊线紧、光缆顺、挂钩匀,杆路整齐、美观.19、光缆在上游站和下游站点进线处、光缆接头处挂牌.八、终端、测试1、中继段光缆在基站终端和线路割接前,应向传输主管部门申请,并制定完善的割接方案,经批准后方可实施.2、光缆成端的顺序为：光缆接头、机房终端、全程测试、线路割接,依次进行.3、光纤衰减测试按两个窗口进行,即1310nm和155nm.测试标准为：接头衰减不大于0.08db/个；中继段衰减测试中,1310nm不大于0.36db/km；1550nm不大于0.22db/km.4、光缆在接头、割接工作完成后,应在接头盒内如实填写纤芯接续信息表.光缆在基站（机房）终端完成后,应在综合配线柜内如实填写光纤分配表,注明光缆方向/芯数等使用情况.2、通信管道部分器材1 ,通信管道工程所用的器材规格、程式及质量、应由施工负责人在使用之前进行检验,发现问题应及时处理.2, 凡有出厂证明的器材,经检验发现问题时,应做质量技术鉴定后处理；凡无出厂证明的器材,应按本规范的规定进行检验.3, 通信管道工程施工,严禁使用质量不合格的器材.水泥制品及规格1, 各种标号的水泥应符合国家规定的产品质量标准.工程施工中不得使用过期的水泥,严禁使用受潮变质的水泥.2, 水泥凡无产品出厂证明或无标记的,以及储存时间超过三个月,或有变质迹象的,使用前均应进行试验鉴定,依据鉴定情况确定使用方案或另行更换.3, 水泥预制品生产前,必须按水泥类另、标号及混泥土标号,做至少一组（三块）混凝土试块,具体组数由生产单位根据需要自定,其混凝土试块的规格化.混凝士试块规格通信管道工的施工单位,亦应行如上的规定.4, 水泥制品的质量应符合下列规定；一、管块的标称孔径允许最大负偏差应不大于1 毫米,管孔无形变.二、管块长度允许偏差不大于10毫米,宽、高允许偏差不大于是5毫米,一孔以上的多孔管块,其各管孔中心相对位置允许偏差不大于0.5毫米,三、干打水泥管块的实体重量就不低于下表的参考值.混凝土管块应大于下表的参考值5%以上.干打水泥管参考重量表四、管块的成品表面单位强度应不小于10.78MPa（非帕）(指110kgf/cm2）(系指养护28天的试块）；如用管块整体试验,其破坏的单位强度应不低于表面单位强度的8%.五、水泥管块强度有问题应进行抽样试验.抽样的数量应以工程用管总量的 3‰（或大分屯点数量的3‰）为基数,试验的管块有90‰达到标准即为合格；否则可再试3‰,其90‰（数量）达一标准仍算合格；如试验数 10‰以上达不到标准,则全部管块表面强度应按不合格处理.5, 水泥（含混凝土）管块表面强度可用回弹仪试验.6, 通信管道工程使用的水沿线制品管块,必须脱出气氢氧化钙物质（俗称“脱碱”）,没有经过“脱碱“处理的管块,严禁在其管道内敷设电缆.7, 水泥管块的管身应完整,不缺棱短角,管孔的喇叭口必须圆滑,管孔内壁应光滑无凹凸起伏等缺陷,其磨擦系数应大于0.8.管体表面的裂纹（指纵向、横向）长度应小于50毫米,超过50毫米的不宜整块使用.管块的管孔外缘缺边应小于20毫米,但外缘应小于20毫米,但外缘缺角的其边长小于50毫米的,允许修补后使用.钢材、管材与铁件1, 钢材的材质、规格型号应符合设计文件的规定,不得有锈片剥落或严重锈蚀.2, 管材的材质、规格、型号应符合设计文件规定.管的内径负偏差应不大于1毫米,管孔内壁应光滑、无节疤、无裂缝.3, 各种管材的管身及管口不得变形,接续配件齐全有效,承插管的承口内径应与插口外径吻合.4, 各种铁件的材质、规格及防锈处理等均应符合质量标准,不得有歪斜,扭曲、飞刺、断裂或破损.铁件的防锈处理和镀层均匀完整,表面光洁、无脱落、无气泡等缺陷.5, 通信管道工程采用硬聚氯乙烯管、玻璃钢管时,其管身应光滑无伤痕,管孔无形变.孔径、壁厚应符合设计要求,负偏差不应大于1毫米.6, 人（手）孔铁盖应不符合下列要求：一、人（手）孔铁盖装置（包括外盖（内盖）、口圈等）的规格应符合标准图的规定；二、人（手）铁盖装置应用灰口铁铸造,铸铁的抗拉强度应不小于11.7kN （即是1200kgf/cm2）铁铸质地应坚,铸铁件表面完整,无飞刺、砂眼等缺陷.件的防锈个得应均完好；三、铁盖与口圈应吻合,盖合后应平稳、不翘动；四、铁盖与口圈的内缘间隙应不大于3毫米；铁盖与口圈盖合后,铁盖边缘应高于口圈1~3毫米.7, 人（手）孔内装设的铁支架及电缆托板,应用铸钢（玛钢或球墨铸铁）或型钢制成,不得用铸铁制造.8, 人（手）孔内设置的拉力（拉缆）环,应用ф16普通炭素圆钢制造,全部做镀锌防锈处理.拉力（拉缆）环不应有裂纹、节瘤、锻接等缺陷.建筑材料1,通管道工程有于砌筑的普通粘土砖（以下简称砖）或混凝土砌块品种、标号均应符合设计文件规定,其外形应完整,耐水性能好.通信管道工程采用砖的标事情、强度应符合表2.规定.通信管道工程中严禁使用耐水性能差、遇水后强度降低的炉渣砖或矽酸盐砖等.普通粘土砖标号及强度表2, 使用推荐标准图纸中的混凝土砌块(以下简称砌块)规格、强度等要求,应符合推荐标准图纸的各项要求.3, 通信管道工程用的石料,应符合下列规定：一、应采用天然砾石或人工碎石,不得使用风化石：二、石料的粒径应符合设计文件的规定；三、石料中含泥量,按重量计不得超过20%；四、针状、片状颗粒含量,按重量计不得超守20%；五、硫化物和硫酸盐类含量,按重量计不得超过1%.六、石料中不得有树叶、草根、木屑等杂物.4, 通信管道工程用砂应符合下列规定：一、通信管道工程应用砂符合下列规定；二、通信管道工程宜使用中砂；砂的细度模数（Mx）如下：粗砂Mx为3.7~3.1,平均粒径不小于0.5毫米;中砂Mx为3.0~2.3,平均粒径不小于0.35毫米;细砂Mx为2.2~1.6,平均粒径不小于0.25毫米;细砂Mx为1.5~0.7,平均粒径不小于0.15毫米;泥系指粒径小于0.08毫米尘屑、粘土等.三、砂中的云母和轻物质,按重量计不得超过3%；二、施工过程中如发现水平桩（或平尺板）错位或丢失,应及时进行校测并补设桩点. 111, 挖土方工作完成后,凡在沟（坑）中的其他管、线等（指不需移改的）地下设及移完毕的地下设施,必须测量其顶部（底部）的高程、宽度等及临近人（手）孔和通信管道（通道）的相对位置、垂直间距、水平间距,并做好记录,必须注明其类别规格等,为绘图竣工准备资料.12 通信管道的各种高程,以临时水准为基准允许误差应不大于10毫米.挖掘沟（坑）1, 在通信管道施工中,遇到不稳定土壤或有腐蚀性的土壤时,施工单位应及时提出,待有关单位处理后方可继续施工.2, 挖掘沟（坑）如发现埋藏物,特别是文物、古墓等必须立即停止施工,并负责保护现场,与有关部六联系.在未得到妥善解决之前,施工单位等严禁在该地段内继续工作.3, 施工现场条件允许,土层坚实及地下水位低于沟（坑）底,且挖深在3米以内时,可采用放坡法施工.放坡挖沟（坑）的坡度与深度关系可参照下表的要求,如下图所示.放坡挖沟（坑）参考表放坡挖沟（坑）图4, 挖不支撑护土板的人(手)孔坑,其坑的平面形状可基本与人(手)孔形状相同,坑的侧壁与人(手)孔外壁的外侧间距应不小于0.4米,其放坡应按表执行.5, 挖掘需支撑护土板的人(手)孔坑,宜挖矩形坑.人(手)孔坑的长边与人(手)孔壁长边的外侧(指最大宽处)间距应不小于0.3米,宽不小于0.4米.6, 通信管道工程的沟(坑)挖成后,凡遇被水冲跑的,必须重新进入人工地基处理.否则,严禁进行下一道工序的施工.7, 凡设计图纸标明需支撑护土板的地段,均应按照设计文件规定进行施工；设计文件中没有具体规定支撑护土板与否,遇下列地段应支撑护土板.一、横穿车行道的管道沟；二、沟（坑）的土壤的松软的回填土、瓦砾、砂土、级配砂石层等；三、沟（坑）土质松软且其深度低于地下水位的；四、施工现场条件所限无法采用放坡法施工而需在支撑护土板的地段,或与其他管线平行较长且相距较小的地段等.8, 挖沟（坑）接近设计的底部高程时,应避免挖掘过深破坏土壤结构；如挖深超过设计标高100毫米,应填铺细土或级配砂石交应夯实.9, 通信管道工程施工现场维护,应符合下列要求：一、开凿的路面及挖出的石块等应与泥土分别堆置；二、堆土不应紧靠碎砖墙,并应留有行人通道；三、城镇内的堆土不应高度不宜超过1.5米；四、堆置土不应压埋埋消火栓、闸门井及热力、煤气、雨（污）水等管线的检查井、雨水口及测量标志等设施；五、土堆的范围应符合市政、市容、公安等部门的要求.10, 控掘通信管道沟（坑）时,严禁在有积水的情况下作业,必须将水排放后进行挖掘工作.11, 施工中,室外最低温在零下5℃时峄所挖的沟（坑）底部,应采取有效的防冻措施. 六, 回填土1, 通信管道工程的回填土,应在管道或人（手）也按施工顺序完成施工内容,并经24小时养护和隐蔽工程检验合格后进行.2, 回填土前,应先清除沟（坑）内的遗留木料、草帘、纸袋等杂物.沟（坑）内如有积水和淤泥,必须排除后方可进行回填土.3, 通信管道工程的回填土、除设计文件有特殊要求外,应符合下列规定：一、管道顶部30厘米以内及靠近管道两侧的回填土内,不应含有直径大于5厘米的砾石、碎砖等坚硬物；二、管道两侧应同时进行回填土,每回填土15厘米厚,用木夯排夯两遍；三、管道顶部30厘米以上,每回填土30厘米应用木夯排夯三遍或用蛤蟆排夯排夯两遍,直至回填、夯实与原地表平齐.4, 通信管道工程挖明沟穿越道路的回填土,应符合下列要求：一、在市内主干道路的回土夯实,应与路面平齐；二、市内一般道路的回土夯实,应高出路面5~10厘米.在郊区大地上回填土,可高出地表15~20厘米.5, 人（手）孔坑的回填土,应符合下列要求：一、在路上的人（手）孔坑两端管道回填土,应按照本章节第4条的规定执行；二、靠近人（手）孔壁四周的回填土内,不应有直径大于10厘米的砾石、碎砖等坚硬物；三、人（手）孔坑每回土30厘米,应用蛤蟆夯排夯两遍或夯排夯三遍；四、人（手）孔坑的回填土,严禁高出人（手）孔口圈的高程.6, 在修复通信管道施工挖掘的路面之前,如回填土出现明显的坑、洼,通信管道的施工单位应按照政部门的求及时处理.7, 通信管道工程回土完毕,应及时清理现场的碎砖,破管等杂物.一般规定1, 砖、混凝土砌块（以下简称砌块）砌体墙面应平整、美观,不应出现竖向通缝.2, 砖砌体砂浆饱满程度应不低于80%；砖缝宽度应为8~12毫米,同一砖缝的宽度应一致.3, 砌块砌体横缝应为15~20毫米,竖缝应为10~15毫米；横缝砂浆饱满程度应不低于80%,竖缝灌浆必须饱满、严实,不得出现跑漏现象.4, 砌体必须垂直,砌体顶部四角应水平一致；砌体的形状、尺寸应符合图纸要求.5, 设计规定抹面的砌体,应将墙面清扫干净,抹面应平整、压光、不空鼓,墙角不得歪斜抹面厚度砂将配比应符合设计规定.勾缝的砌体,勾缝应整齐均匀,不得空鼓、不应脱落或遗漏.6, 通道的建筑规格、尺寸、结构形式,通道内设置的安装等,均应符合设计图纸的规定.一般局同主机房引出建筑物的通道,不应越出局所院墙.其他地方的通信浅埋通道,其内部净高宜为1.8米.7, 通信管道的弯管道,当曲率半径小于30米时,宜改为通道.人（手）孔1, 人手孔、通道的地基应按设计规定处理,如系天然地基必须按设计规定的高程进行夯实、抄平.人(手)孔、通道采用人工地基,必须校核基础形状、方向、地基高程等.2, 人（手）孔、通道基的外形、尺寸应符合设计规定,其外形偏差应不大于20毫米,厚度偏差应不大于10毫米.3, 基础的混凝土标号、（配筋）等应符合设计规定.浇灌混凝土前,应理清模板内的杂草等,并按设计规定的位置挖好积水罐安装坑.积水罐安装坑应比积水罐外形四周大100毫米,坑深比积水高度深100毫米；基础表面应从四方向积水罐做20毫米泛水.如下图所示：4, 设计文件对人（手）孔、通道地基、基础有特殊要求时,如提高混凝土标号、加配钢筋、防水处理及安装地线等等,均应按设计规定办理.墙体1, 人（手）孔、通道内部净高应符合设计规定.墙体的垂直度（全部净高）允许偏差不大于10毫米,墙体顶部高程允许偏差应不大于20毫米.。

第1篇一、施工准备1. 工程设计：根据项目需求，设计合理的光纤敷设方案，包括路由选择、光缆规格、设备配置等。

2. 施工队伍：组建一支具备专业技能和丰富经验的施工队伍，确保施工质量。

3. 材料设备：准备所需的光纤、接头盒、光缆附件、施工工具等。

4. 施工现场：对施工现场进行勘察，了解地形、地貌、交通等情况，确保施工顺利进行。

二、施工步骤1. 路由复测：以设计图纸为依据，对沿线路由进行实地测量，确保路由准确无误。

2. 清刷管孔：清理管道内杂物，保证管道内光缆敷设空间。

3. 敷设子管：根据设计要求，在管道内敷设子管，为光缆提供保护。

4. 敷设光缆：将光缆敷设到子管内，注意光缆的松紧度，避免过度拉伸或挤压。

5. 光缆接续：对接头盒内的光缆进行接续，确保接续质量。

6. 中继测试：对敷设好的光缆进行中继测试，检查传输质量。

7. 竣工验收：按照相关规范对施工项目进行验收，确保工程符合设计要求。

三、施工要点1. 施工人员应熟悉施工图纸和规范，确保施工过程符合要求。

2. 光缆敷设过程中，注意光缆的保护，避免损坏。

3. 接头盒内光缆接续时，严格按照操作规程进行，确保接续质量。

4. 施工过程中，注意现场安全，遵守安全操作规程。

5. 施工完成后，对施工现场进行清理，确保环境卫生。

四、质量控制1. 严格控制施工材料质量，确保所用材料符合设计要求。

2. 严格把控施工过程，确保施工质量。

3. 定期对施工项目进行质量检查，发现问题及时整改。

4. 施工完成后，进行竣工验收，确保工程符合设计要求。

光纤敷设工程施工是一项重要的通信工程，关系到通信网络的稳定性和传输效率。

在施工过程中，要严格按照规范进行，确保施工质量，为用户提供优质、稳定的通信服务。

第2篇一、工程准备1. 设计审查：对设计图纸进行仔细审查，确保设计合理、可行，满足工程需求。

2. 施工组织设计：根据设计图纸和现场实际情况，编制施工组织设计，明确施工流程、质量标准、安全措施等。

第1篇一、工程概述光缆工程是现代通信网络的重要组成部分，其主要任务是将信息传输到各个用户。

为确保光缆施工的质量和效率，特制定以下施工方案。

二、施工准备1. 施工人员：组织一支具有丰富经验的光缆施工队伍，包括项目经理、施工员、技术员、测量员、焊接工等。

2. 施工材料：准备光缆、光纤、熔接机、切割刀、剥线钳、专用胶带、防水套管、光纤收容盘等。

3. 施工设备：准备测量仪器、牵引机、敷设机、切割机、焊接机等。

4. 施工场地：选择合适的施工场地，确保光缆敷设的顺利进行。

三、施工步骤1. 施工测量：根据设计图纸，进行现场测量，确定光缆敷设路径。

2. 光缆敷设：a. 架空敷设：在确定的光缆敷设路径上，架设钢索或支架，将光缆悬挂在钢索或支架上。

b. 地埋敷设：在确定的光缆敷设路径上，挖设电缆沟，将光缆埋设在电缆沟内。

3. 光缆接续：a. 熔接：使用熔接机对光缆进行熔接，确保熔接质量。

b. 封接：对熔接后的光缆进行封接，防止水分侵入。

4. 光缆测试：使用测试仪器对敷设后的光缆进行测试，确保光缆传输质量。

5. 光缆收容：将测试合格的光缆收容在光纤收容盘内。

6. 光缆保护：对敷设后的光缆进行保护，防止光缆受损。

四、施工注意事项1. 施工过程中，确保施工人员的安全，遵守相关安全规定。

2. 光缆敷设过程中，注意保护光缆，避免光缆受损。

3. 熔接过程中，确保熔接质量，避免因熔接不良导致光缆传输质量下降。

4. 施工结束后，对光缆进行测试，确保光缆传输质量。

五、施工进度安排1. 施工准备：1周2. 施工测量：1周3. 光缆敷设：2周4. 光缆接续：1周5. 光缆测试：1周6. 光缆收容和保护：1周总计：6周六、质量保证1. 严格遵循国家相关标准和规范进行施工。

2. 对施工人员进行技术培训，提高施工技能。

3. 对施工材料进行严格检验，确保材料质量。

4. 对施工过程进行全程监控，确保施工质量。

通过以上施工方案的实施，确保光缆工程施工的顺利进行，为用户提供高质量的通信服务。

第1篇一、项目背景随着信息技术的快速发展，光纤通信以其高速、稳定、安全的特点，在各个领域得到了广泛应用。

光纤布线系统作为信息传输的核心，其施工质量直接影响到整个网络的性能和稳定性。

本方案旨在制定一套科学、合理的光纤布线施工方案，确保施工质量，满足客户需求。

二、施工原则1. 安全第一：严格遵守国家相关安全法规和标准，确保施工过程中人员和设备安全。

2. 质量至上：选用优质的光纤和布线设备，确保施工质量达到国家标准。

3. 经济合理：在保证质量的前提下，合理控制施工成本。

4. 高效便捷：合理安排施工进度，确保项目按时完成。

三、施工准备1. 施工图纸：熟悉施工图纸，了解工程布局、设备配置及光纤布线要求。

2. 材料设备：准备光纤、光纤跳线、光纤连接器、光纤配线架、线槽、桥架、支架、螺丝等施工材料。

3. 施工人员：组织具有丰富经验的光纤布线施工队伍，明确各岗位职责。

4. 施工工具：准备光纤熔接机、光纤测试仪、剥线钳、剪刀、螺丝刀等施工工具。

四、施工流程1. 工地勘查：对施工现场进行勘查，了解现场环境、设备布局及施工条件。

2. 光纤布线设计：根据现场勘查结果，制定光纤布线方案，包括光纤类型、布线方式、设备配置等。

3. 材料准备：根据设计方案，准备所需的光纤、跳线、连接器、配线架等材料。

4. 施工放线：按照设计方案，在地面或墙面预留线槽，将光纤线缆穿入线槽。

5. 光纤熔接：使用光纤熔接机将光纤连接器熔接至光纤线缆，确保连接质量。

6. 光纤跳线制作：根据设备配置，制作光纤跳线，确保跳线长度、类型及接头质量。

7. 光纤配线架安装：将光纤配线架安装在配线间，将光纤跳线连接至配线架。

8. 光纤测试：使用光纤测试仪对光纤连接进行测试，确保连接质量。

9. 工程验收：按照国家标准和客户要求，对施工项目进行验收。

五、施工要点1. 线槽布放：线槽布放应平直、整齐，避免弯曲和交叉。

2. 光纤熔接：熔接过程中，注意熔接机温度、熔接时间等参数，确保熔接质量。

第1篇一、前言随着信息技术的飞速发展，光缆作为一种高速、稳定、可靠的传输介质，在通信领域发挥着越来越重要的作用。

为了满足日益增长的通信需求，确保光缆线路的稳定运行，提高通信质量，特制定本光缆施工方案。

二、工程概况1. 工程名称：XX地区光缆线路施工项目2. 工程地点：XX地区3. 工程规模：新建光缆线路XX公里，改造光缆线路XX公里4. 工程期限：XX个月5. 施工单位：XX通信工程公司6. 设计单位：XX通信设计院三、施工准备1. 施工组织（1）成立光缆线路施工项目部，负责整个工程的施工管理、协调、监督等工作。

（2）项目部下设工程部、质量部、安全部、材料部、财务部等部门，明确各部门职责。

2. 人员培训（1）对施工人员进行光缆线路施工技术培训，确保施工人员掌握光缆线路施工的基本技能。

（2）对管理人员进行项目管理、安全生产、质量控制等方面的培训。

3. 材料准备（1）根据设计图纸和施工方案，准备所需的光缆、接头盒、光缆附件、施工工具等材料。

（2）确保材料质量符合国家相关标准，并进行严格的质量检验。

4. 施工设备（1）准备光缆敷设设备、接头盒焊接设备、测试设备等。

（2）确保设备性能稳定，符合施工要求。

四、施工工艺1. 光缆敷设（1）光缆敷设前，对敷设路径进行实地勘察，确保路径畅通，无障碍物。

（2）根据设计图纸，确定光缆敷设路由，并做好标记。

（3）采用人工牵引或机械牵引的方式敷设光缆，确保光缆不受损伤。

（4）光缆敷设过程中，定期进行光缆状态检测，发现问题及时处理。

2. 接头制作与焊接（1）根据设计图纸，确定接头位置，做好标记。

（2）采用冷接或熔接的方式制作接头，确保接头质量。

（3）接头制作完成后，进行焊接，确保焊接牢固、无虚焊。

（4）焊接完成后，进行接头测试，确保接头性能符合要求。

3. 光缆线路测试（1）光缆敷设完成后，对光缆线路进行测试，包括长度、损耗、反射损耗等指标。

（2）测试过程中，发现光缆线路问题，及时进行处理。

光纤工程施工都有哪些程序一、前期准备工作1. 工程设计：在进行施工前，需要根据用户需求和地理环境等因素进行工程设计。

设计人员需要考虑光缆的敷设路径、通信距离、设备配置等因素，以确保工程的顺利实施。

2. 施工方案编制：根据设计方案编制施工方案，包括施工工艺、材料准备、施工阶段时间安排等内容。

施工方案需要符合相关法规要求，并经相关部门审核批准。

3. 环境评估：在确定施工地点后，需要进行环境评估，评估目的是检测施工地点的土壤情况、地下管线等情况，确保施工过程中不会损坏周边环境。

4. 材料采购：根据设计方案和施工方案确定所需材料，并进行采购。

材料包括光缆、光缆接头、敷设管道等。

5. 人员组织：组织相关施工人员，包括项目经理、施工队长、技术人员等，确保施工人员具备相关资质和经验。

6. 安全防护：在施工前需要对工程现场进行安全评估，并采取相应的安全措施，保障施工人员和周边居民的安全。

二、施工阶段1. 立标定位：在确定敷设路径后，需要进行立标定位，确定光缆敷设的精确位置。

立标工作一般由测量人员完成。

2. 敷设管道：根据设计方案确定的敷设路径，进行管道的开挖和敷设工作。

敷设管道要求保持平直，并保证管道的深度和坡度符合要求。

3. 光缆敷设：在敷设好管道后，需要将光缆逐段敷设到管道内。

光缆的敷设要求不能弯曲过大，且需要将光缆根据设计要求进行连接。

4. 连接设备：在将光缆敷设好后，需要对光缆进行连接设备，包括光纤连接盒、分光器、检测设备等。

连接设备和工艺要求严格，需要经过专业的技术人员操作。

5. 测试验收：在进行光缆连接后，需要进行接头的测试验收，确保光缆连接稳定。

测试包括光损耗测试、信号传输测试等。

6. 工程清理：施工完成后，需要对工程现场进行清理工作，清理垃圾、回收材料等，保持周边环境整洁。

三、后期维护1. 工程验收：在施工完成后，需要进行工程验收，包括验收设备和测试连接质量等。

验收结果符合要求后，方可移交用户使用。
