一、实训目的本次数控机床拆装实训的主要目的是通过实际操作，使学生熟悉数控机床的结构、组成和工作原理，掌握数控机床的拆装方法和步骤，提高学生的实际操作能力和动手能力。
二、实训内容1. 数控机床概述数控机床是现代制造业中重要的加工设备，具有高精度、高效率、自动化程度高等特点。
本次实训所使用的数控机床为数控车床，主要用于加工轴类、盘类等零件。
2. 数控机床拆装步骤（1）准备工具和材料拆装数控机床前，需准备好相应的工具和材料，如扳手、螺丝刀、防尘手套、防尘眼镜等。
（2）切断电源拆装前，首先要确保数控机床已切断电源，以防止触电事故发生。
（3）拆卸数控机床防护罩根据机床型号，拆卸相应的防护罩，以便于拆装操作。
（4）拆卸数控机床的部件1）拆卸床身：首先拆卸床身上的紧固螺栓，然后拆卸床身。
2）拆卸主轴箱：拆卸主轴箱前，需先拆卸主轴箱上的防护罩。
然后拆卸主轴箱上的紧固螺栓，拆卸主轴箱。
3）拆卸刀架：拆卸刀架前，需先拆卸刀架上的防护罩。
然后拆卸刀架上的紧固螺栓，拆卸刀架。
4）拆卸电机：拆卸电机前，需先拆卸电机上的防护罩。
然后拆卸电机上的紧固螺栓，拆卸电机。
5）拆卸数控系统：拆卸数控系统前，需先拆卸数控系统上的防护罩。
然后拆卸数控系统上的紧固螺栓，拆卸数控系统。
（5）检查和清洗在拆装过程中，注意检查各部件的磨损情况，如有磨损，应及时更换。
同时，对拆下的部件进行清洗，确保部件清洁。
（6）组装数控机床1）组装数控系统：将清洗干净的数控系统安装到机床本体上，并拧紧紧固螺栓。
2）组装电机：将清洗干净的电机安装到机床本体上，并拧紧紧固螺栓。
3）组装刀架：将清洗干净的刀架安装到机床本体上，并拧紧紧固螺栓。
4）组装主轴箱：将清洗干净的主轴箱安装到机床本体上，并拧紧紧固螺栓。
5）组装床身：将清洗干净的床身安装到机床本体上，并拧紧紧固螺栓。
6）安装防护罩：将拆卸下的防护罩安装到机床本体上。
（7）恢复电源组装完成后，恢复数控机床的电源，进行调试。
一、实验目的1. 熟悉机床的结构组成，了解机床的拆卸与装配过程；2. 掌握机床主要部件的拆卸方法和装配工艺；3. 培养学生的实际操作能力，提高学生的团队协作精神；4. 增强学生对机床维护保养的认识。
二、实验原理机床是机械制造行业中的重要设备，对其进行拆卸与装配是维护保养机床的关键环节。
通过本次实验，使学生了解机床的结构组成，掌握机床主要部件的拆卸方法和装配工艺，为今后从事相关工作打下基础。
三、实验器材1. 机床一台（例如：C620-1型车床）；2. 机床拆装工具一套；3. 机床图纸一套；4. 记录本、笔。
四、实验步骤1. 观察机床整体结构，了解机床的组成及各部件的功能；2. 根据机床图纸，熟悉机床各部件的装配关系；3. 按照拆卸顺序，对机床进行拆卸；（1）拆卸床身、主轴箱、进给箱等主要部件；（2）拆卸传动系统、润滑系统、冷却系统等辅助部件；（3）拆卸刀具、夹具等附件；4. 对拆卸下来的部件进行清洗、检查，确保部件无损坏；5. 按照装配关系，对机床进行装配；（1）装配床身、主轴箱、进给箱等主要部件；（2）装配传动系统、润滑系统、冷却系统等辅助部件；（3）装配刀具、夹具等附件；6. 对装配好的机床进行试车，检查机床运行是否正常。
五、实验结果与分析1. 实验过程中，学生掌握了机床的拆卸与装配方法，熟悉了机床各部件的装配关系；2. 学生在拆卸过程中，学会了如何正确使用拆装工具，避免了因操作不当导致的部件损坏；3. 在装配过程中，学生注意了各部件的装配顺序和注意事项，确保了机床的装配质量；4. 通过试车，机床运行正常，验证了学生拆卸与装配的正确性。
六、实验总结1. 通过本次实验，使学生了解了机床的结构组成，掌握了机床的拆卸与装配方法；2. 提高了学生的实际操作能力，培养了学生的团队协作精神；3. 增强了学生对机床维护保养的认识，为今后从事相关工作打下了基础。
七、实验心得1. 在实验过程中，我深刻体会到实际操作的重要性，只有熟练掌握操作技能，才能更好地完成工作任务；2. 团队协作是完成实验的关键，通过与他人合作，提高了自己的沟通能力和团队协作能力；3. 实验过程中，我学会了如何查阅图纸、使用工具，为今后从事相关工作积累了宝贵经验。
一、实验目的1. 了解车床的内部结构和工作原理。
2. 掌握车床的拆装方法和步骤。
3. 培养动手能力和团队合作精神。
二、实验设备与材料1. 实验设备：CA6140型车床、三爪卡盘、卡盘扳手、刀架扳手、尾座扳手、内六角扳手、活动扳手、卷尺等。
2. 实验材料：实验用工件、车刀、润滑剂等。
三、实验原理车床是一种用于加工回转表面的机床，其主要运动为工件旋转，车刀移动为进给运动。
本实验通过对车床的拆装，了解其内部结构和工作原理，掌握拆装方法和步骤。
四、实验步骤1. 车床的初步观察首先，对车床进行初步观察，了解车床的整体结构，包括床身、主轴箱、进给箱、溜板箱、尾座、刀架等部件。
2. 车床的拆装步骤（1）拆下尾座：首先，松开尾座的固定螺栓，将尾座从床身上拆卸下来。
（2）拆下刀架：松开刀架的固定螺栓，将刀架从床身上拆卸下来。
（3）拆下溜板箱：松开溜板箱的固定螺栓，将溜板箱从床身上拆卸下来。
（4）拆下进给箱：松开进给箱的固定螺栓，将进给箱从床身上拆卸下来。
（5）拆下主轴箱：松开主轴箱的固定螺栓，将主轴箱从床身上拆卸下来。
（6）拆下床身：松开床身的固定螺栓，将床身从基础上拆卸下来。
3. 车床部件的检查与清洗在拆装过程中，对每个部件进行检查，清除表面的油污和杂物。
对关键部件进行清洗，确保其正常工作。
4. 车床的组装步骤（1）组装床身：将床身放置在基础上，安装固定螺栓。
（2）组装主轴箱：将主轴箱放置在床身上，安装固定螺栓。
（3）组装进给箱：将进给箱放置在床身上，安装固定螺栓。
（4）组装溜板箱：将溜板箱放置在床身上，安装固定螺栓。
（5）组装刀架：将刀架放置在床身上，安装固定螺栓。
（6）组装尾座：将尾座放置在床身上，安装固定螺栓。
5. 车床的试运行组装完成后，进行车床的试运行，检查各部件是否正常工作，确保车床能够正常运行。
五、实验结果与分析通过本次实验，我们对车床的内部结构和工作原理有了更深入的了解。
以下是实验结果与分析：1. 车床的内部结构复杂，各部件之间相互配合，共同完成加工任务。

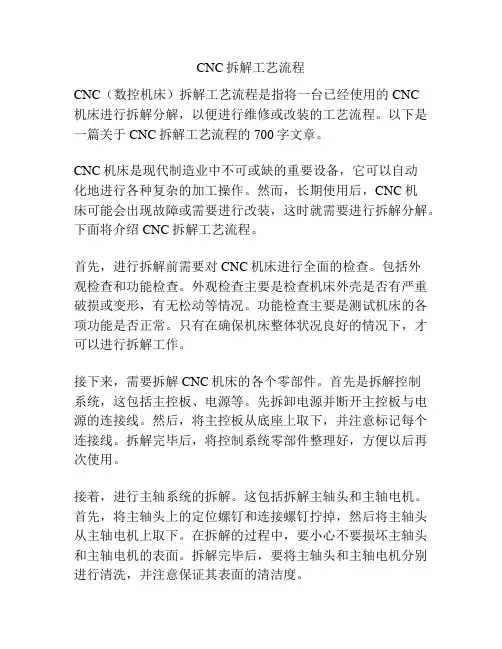

CNC拆解工艺流程CNC（数控机床）拆解工艺流程是指将一台已经使用的CNC机床进行拆解分解，以便进行维修或改装的工艺流程。
以下是一篇关于CNC拆解工艺流程的700字文章。
CNC机床是现代制造业中不可或缺的重要设备，它可以自动化地进行各种复杂的加工操作。
然而，长期使用后，CNC机床可能会出现故障或需要进行改装，这时就需要进行拆解分解。
下面将介绍CNC拆解工艺流程。
首先，进行拆解前需要对CNC机床进行全面的检查。
包括外观检查和功能检查。
外观检查主要是检查机床外壳是否有严重破损或变形，有无松动等情况。
功能检查主要是测试机床的各项功能是否正常。
只有在确保机床整体状况良好的情况下，才可以进行拆解工作。
接下来，需要拆解CNC机床的各个零部件。
首先是拆解控制系统，这包括主控板、电源等。
先拆卸电源并断开主控板与电源的连接线。
然后，将主控板从底座上取下，并注意标记每个连接线。
拆解完毕后，将控制系统零部件整理好，方便以后再次使用。
接着，进行主轴系统的拆解。
这包括拆解主轴头和主轴电机。
首先，将主轴头上的定位螺钉和连接螺钉拧掉，然后将主轴头从主轴电机上取下。
在拆解的过程中，要小心不要损坏主轴头和主轴电机的表面。
拆解完毕后，要将主轴头和主轴电机分别进行清洗，并注意保证其表面的清洁度。
然后，进行机床床身的拆解。
首先，解开机床床身上的连杆螺钉，并用橡皮锤轻轻敲击，使其松动。
然后，用手将连杆从基座上取下。
在拆解的过程中，要小心不要损坏机床床身的表面。
拆解完毕后，要将机床床身进行清洗，并注意保证其表面的平整度。
最后，对拆解后的机床零部件进行分类和整理。
首先，将控制系统零部件、主轴系统零部件和机床床身零部件分别进行分类。
然后，对每个分类的零部件进行整理，清洗，并记录每个零部件的编号和状态。
最后，将整理好的零部件妥善存放。
通过以上的拆解工艺流程，我们可以将一台CNC机床进行拆解分解，以便进行维修或改装。
拆解工艺流程包括对CNC机床的全面检查、拆解控制系统、主轴系统和机床床身，最后对拆解后的机床零部件进行分类和整理。

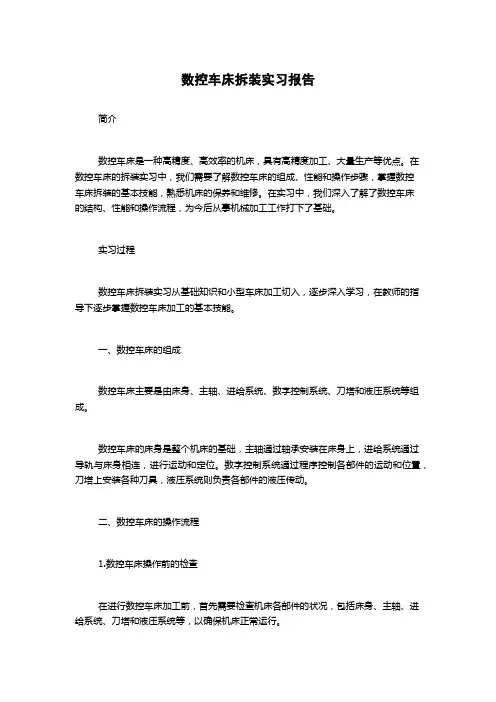

数控车床拆装实习报告简介数控车床是一种高精度、高效率的机床，具有高精度加工、大量生产等优点。
在数控车床的拆装实习中，我们需要了解数控车床的组成、性能和操作步骤，掌握数控车床拆装的基本技能，熟悉机床的保养和维修。
在实习中，我们深入了解了数控车床的结构、性能和操作流程，为今后从事机械加工工作打下了基础。
实习过程数控车床拆装实习从基础知识和小型车床加工切入，逐步深入学习，在教师的指导下逐步掌握数控车床加工的基本技能。
一、数控车床的组成数控车床主要是由床身、主轴、进给系统、数字控制系统、刀塔和液压系统等组成。
数控车床的床身是整个机床的基础，主轴通过轴承安装在床身上，进给系统通过导轨与床身相连，进行运动和定位。
数字控制系统通过程序控制各部件的运动和位置，刀塔上安装各种刀具，液压系统则负责各部件的液压传动。
二、数控车床的操作流程1.数控车床操作前的检查在进行数控车床加工前，首先需要检查机床各部件的状况，包括床身、主轴、进给系统、刀塔和液压系统等，以确保机床正常运行。
2.工件夹紧操作在将工件安装到数控车床上时，需要使用工件夹具将其夹紧。
工件夹紧操作需要根据工件的形状和尺寸选择相应的工件夹具，并进行正确的夹紧操作。
3.刀具的选择和更换刀具的选择和更换是数控车床加工的重要环节。
根据加工对象的尺寸、形状和材料，选择合适的刀具，并进行正确的更换操作。
4.加工参数设置数控车床加工需要根据加工对象的特点，设置相应的加工参数，包括工件切削速度、进给速度、刀具选用和润滑方式等。
5.程序编制和传输数控车床加工需要预先编制加工程序，并通过USB等数据线从计算机传输到数控车床。
程序传输完成后，需要进行下一步操作。
6.数控车床的加工操作程序传输完成后，可以进行数控车床加工操作。
在加工过程中，需要对机床的运行情况进行监控和调整，确保加工质量和生产效率。
三、数控车床的拆装实习1.数控车床的拆卸和清洗在拆卸数控车床时，需要按照相应的操作步骤进行拆卸，并进行清洗和检查。
任务一 CA6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测知识目标◆了解主轴箱的结构。
◆了解Ⅰ轴和摩擦离合器的常见故障。
◆掌握Ⅰ轴和摩擦离合器的结构及运行原理。
◆培养良好的职业道德。
任务一C A6140型卧式车床主轴箱的拆装与检测能力目标◆能够说出卸荷带轮、双向多片式摩擦离合器及其操纵机构、 制动器及其操纵机构、主轴和卡盘的连接机构、变速操纵机构等的结构特征。
◆能够说出主轴部件常见故障的排除方法。
任务一C A6140型卧式车床主轴箱的拆装与检测车床主轴箱的功用主要是安装主轴和主轴变速机构，主轴前端安装卡盘以夹紧工件，并带动工件旋转实现主运动。
为方便安装长棒料，主轴为空心结构。
车床的主轴箱是车床的变速机构和动力分配机构，它能正常、平稳运转是车床工作的首要条件。
主轴箱也是一个复杂的装配体，是一个集合了带传动、链传动、齿轮传动、凸轮机构、离合器机构、变速拨叉机构，以及各种轴、轴承等的复杂的机构。
任务一C A6140型卧式车床主轴箱的拆装与检测车床已运行5年，主轴旋转精度明显下降，圆跳动超出国家标准1倍。
主轴锥孔孔口磨损严重。
主轴前轴承磨损严重，主轴箱后轴承孔磨损严重。
主轴轴颈磨损，莫氏锥孔磨损，因外载而弯曲变形。
车床加工零件粗糙度、精度有所下降。
任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测任务一C A6140型卧式车床主轴箱的拆装与检测小组活动（1）给大家10 min 时间，观察普通车床主轴箱。

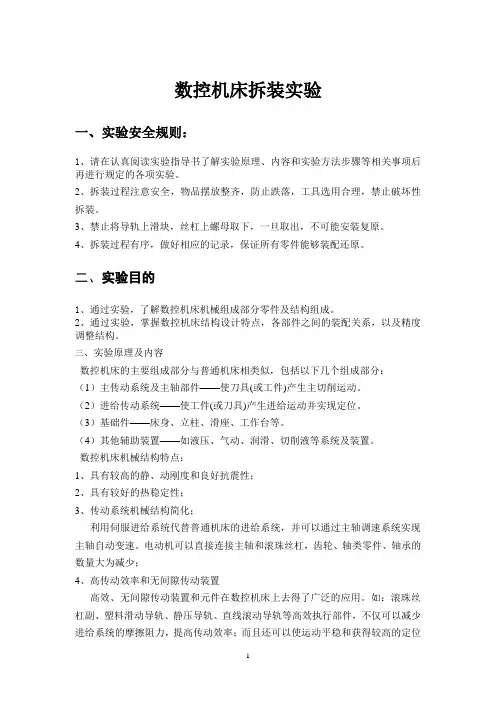

数控机床拆装实验一、实验安全规则：1、请在认真阅读实验指导书了解实验原理、内容和实验方法步骤等相关事项后再进行规定的各项实验。
2、拆装过程注意安全，物品摆放整齐，防止跌落，工具选用合理，禁止破坏性拆装。
3、禁止将导轨上滑块，丝杠上螺母取下，一旦取出，不可能安装复原。
4、拆装过程有序，做好相应的记录，保证所有零件能够装配还原。
二、实验目的1、通过实验，了解数控机床机械组成部分零件及结构组成。
2、通过实验，掌握数控机床结构设计特点，各部件之间的装配关系，以及精度调整结构。
三、实验原理及内容数控机床的主要组成部分与普通机床相类似，包括以下几个组成部分：（1）主传动系统及主轴部件——使刀具(或工件)产生主切削运动。
（2）进给传动系统——使工件(或刀具)产生进给运动并实现定位。
（3）基础件——床身、立柱、滑座、工作台等。
（4）其他辅助装置——如液压、气动、润滑、切削液等系统及装置。
数控机床机械结构特点：1、具有较高的静、动刚度和良好抗震性；2、具有较好的热稳定性；3、传动系统机械结构简化；利用伺服进给系统代替普通机床的进给系统，并可以通过主轴调速系统实现主轴自动变速。
电动机可以直接连接主轴和滚珠丝杠，齿轮、轴类零件、轴承的数量大为减少；4、高传动效率和无间隙传动装置高效、无间隙传动装置和元件在数控机床上去得了广泛的应用。
如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高传动效率；而且还可以使运动平稳和获得较高的定位精度。
5、采用低摩擦因数的导轨为了让机床托板按照规定的方向（平行或垂直与主轴轴线的方向）移动（三角形导轨“定向”），以及承载切削时的切削抗力（矩形导轨“承载”）。
6、工作台实现多种运动方式，可满足零件加工的多种要求。
7、刀库和自动换刀装置实现了连续加工，减少了换刀时间和工件装卸次数，提高生产效率。
8、辅助装置保护机床，提高工件质量。
ET100-ZT数控装调实训车床、EM120-ZT数控装调实训铣床是专为机械专业师生拆装学习现代机床机械结构开发的专用设备，各部件之结构均与加工型斜导轨数控车床和标准数控铣床无异，可体型大小，重量均适合实验室无吊装设备，仅用人力搬卸条件下的数控车床机械部分的安装、拆卸与调试，实乃机械专业和数控维修专业学生数控机床机械装调实训和数控机床机械维修实训之优品。
