氯丁胶乳沥青防水涂料

一、施工准备（一）作业条件1.厕浴间楼地面垫层已做完，穿厨厕间地面及楼面的所有立管、套管已做完，并已固定牢固，经过验收。

管周围缝隙用1：2：4细石混凝土填塞密实（楼板底吊模板）。

2.厕浴间楼地面找平层已做完，标高符合要求，表面应抹平压光、坚实、平整、无空鼓、裂缝起砂等缺陷，含水率不大于9%。

3.找平层的泛水坡度应在2%以上（即1：50），不得局部积水，与墙交接处及转角处、管根部位，均要抹成半径为10mm的均匀一致、平整光滑的小圆角，要用专用抹子。

凡是靠墙的管根处均要抹出5%（1：20）坡度，避免此处积水。

4.涂刷防水层的基层表面，应将尘土、杂物清扫干净表面残留灰浆硬块及高出部分应刮平、扫净。

对管根周围不宜清扫的部位应用毛刷将灰尘等清除，如有坑洼不平处或阴阳角未抹成圆弧处，可用众霸胶：水泥：砂=1：1.5:2.5砂浆修补。

5.基层做防水涂料之前，在突出地央和墙面的管根、地块、排水口阴阳角等易发生渗漏的部位应做附加层。

6.厕浴间墙面按设计要求及施工规定（四周至少上卷300mm）有防水的部位墙面基层抹灰要压光，要求平整、无空鼓、裂缝、起砂等缺陷。

穿过防水层的管道及固定卡具应提前安装，并使基层在距管50mm范围内凹进表层5mm，管根做成半径为10mm的圆弧。

7.根据墙上的+0.5m水平控制线，弹出墙面防水高度线，标出立管与标准地面的交界线，涂料涂刷时要与此线平。

8.厕浴间做防水之前必须设置足够的照明设备（安全低压灯等）和通风设备。

9.防水材料一般为易燃有毒物品储存、保管和使用要远离火源，施工现场要备有足够的灭火器告示消防器材，施工人员要着工作服、软底鞋，并设专业工长监管。

10. 环境温度保持在+5℃以上。

11.操作人员应经过专业培训考核合格后，持证上岗，先做样板间，经检查验收合格后方可全面施工。

（二）材料要求1.主体材料氯丁胶乳沥青防水涂料：系水乳型号，以聚氯乙烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色。

氯丁胶乳沥青涂料屋面防水工程施工工艺施工方案与技术措施一、施工工艺方案1.准备工作：确定施工区域，并清扫干净。

检查屋面结构是否完好，如有破损修补完毕。

清理屋面上的杂物和灰尘。

2.基层处理：对屋面基层进行清理，去除附着物、浮浆和老化涂层等。

清理完毕后，对基层进行修补和处理，确保基层平整、牢固。

3.基底处理：根据需要，选择合适的基底处理方法。

通常有湿润基底、防渗基底和增强基底等。

对基底进行处理，提高防水涂层的附着力和耐久性。

4.防水涂层施工：将氯丁胶乳沥青涂料按照规定的配比比例混合。

将混合物均匀地涂敷在屋面基层上，可采用刷涂、喷涂、滚涂等方法。

涂层的厚度要均匀，不得出现漏涂、堆积等现象。

5.增强层施工：根据需要，在涂层未干燥或半干燥时施工增强层。

增强层可以采用聚酯网格布、玻纤网格布等材料进行加强。

将增强材料铺设在涂层上，保持平整，使其与涂层紧密结合。

6.防护层施工：在涂层和增强层干燥后，进行防护层的施工。

防护层可以采用氯乙烯防护层、沥青瓦等，用于增加涂层的保护性能和耐候性。

7.检查验收：施工完毕后，对屋面防水工程进行检查验收。

检查涂层的平整度、厚度、附着力等指标是否符合要求。

确保施工质量达到设计要求。

二、技术措施1.施工前进行充分的准备工作，包括清理施工区域、修补基层等。

确保施工环境整洁、平整。

2.配制涂料时，严格按照规定的配比比例进行混合。

确保涂料的质量稳定和施工效果。

3.涂料施工时均匀涂抹，不得出现漏涂、堆积等现象。

涂层的厚度要均匀，确保涂料的防水性能。

4.增强层施工时，要保持增强材料与涂层的紧密结合。

确保增强层平整、牢固。

5.防护层的选材要根据具体情况进行选择。

选择具有耐候性和保护性能的材料。

6.检查验收时，要对涂层的平整度、厚度、附着力等指标进行检查。

如有问题及时进行修补和调整。

7.在施工过程中，严格按照相关安全规范进行操作，确保施工人员的人身安全。

8.施工结束后，做好工地清理工作，将杂物和废弃材料及时清除，保持施工区域的整洁。

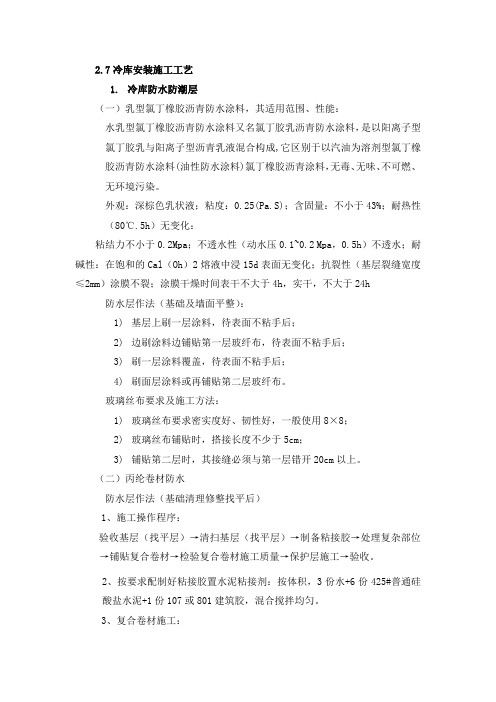

2.7冷库安装施工工艺1.冷库防水防潮层（一）乳型氯丁橡胶沥青防水涂料，其适用范围、性能：水乳型氯丁橡胶沥青防水涂料又名氯丁胶乳沥青防水涂料，是以阳离子型氯丁胶乳与阳离子型沥青乳液混合构成,它区别于以汽油为溶剂型氯丁橡胶沥青防水涂料(油性防水涂料)氯丁橡胶沥青涂料，无毒、无味、不可燃、无环境污染。

外观：深棕色乳状液；粘度：0.25(Pa.S)；含固量：不小于43%；耐热性（80℃.5h）无变化：粘结力不小于0.2Mpa；不透水性（动水压0.1~0.2 Mpa，0.5h）不透水；耐碱性：在饱和的Cal（Oh）2熔液中浸15d表面无变化；抗裂性（基层裂缝宽度≤2mm）涂膜不裂；涂膜干燥时间表干不大于4h，实干，不大于24h 防水层作法（基础及墙面平整）：1)基层上刷一层涂料，待表面不粘手后；2)边刷涂料边铺贴第一层玻纤布，待表面不粘手后；3)刷一层涂料覆盖，待表面不粘手后；4)刷面层涂料或再铺贴第二层玻纤布。

玻璃丝布要求及施工方法：1)玻璃丝布要求密实度好、韧性好，一般使用8×8；2)玻璃丝布铺贴时，搭接长度不少于5cm；3)铺贴第二层时，其接缝必须与第一层错开20cm以上。

（二）丙纶卷材防水防水层作法（基础清理修整找平后）1、施工操作程序：验收基层（找平层）→清扫基层（找平层）→制备粘接胶→处理复杂部位→铺贴复合卷材→检验复合卷材施工质量→保护层施工→验收。

2、按要求配制好粘接胶置水泥粘接剂：按体积，3份水+6份425#普通硅酸盐水泥+1份107或801建筑胶，混合搅拌均匀。

3、复合卷材施工：复合卷材施工前必须找平层验收合格后、含水率在30~50%时即可进行防水层施工。

（1）复杂部位处理防水层施工前，应按图纸要求做好复杂部位（阴角、阳角、冲洗管、穿墙管等）的附加层，复杂部位的附加层用复合卷材、水泥胶或聚氨酯胶处理粘接。

（2）复合卷材铺贴复合卷材铺贴时，先在铺贴部位将复合卷材预放3至12米找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。

AT-118氯丁橡胶沥青防水涂料一、产品介绍氯丁橡胶沥青防水涂料（又名氯丁胶乳沥青防水涂料、水性橡胶沥青防水涂料）是以水性氯丁橡胶和优质的石油沥青为基料，并加入表面活性剂、乳化剂、防霉剂等辅助材料，经专用设备精制而成的一种高弹性优质防水涂料。

氯丁橡胶沥青防水涂料不但具有氯丁橡胶的弹性好，粘接力强，耐老化的优点，同时集合了沥青防水的性能，组合成强度高，成膜快，防水强，耐老化，有弹性抗基层变形能力强，冷作施工方便，不污染环境的一种优质防水涂料。

二、产品特点1.性能优良：有良好的耐寒性、耐热性，尤其耐腐蚀性粘结力强；2.施工方便：延展性好，能在各种不规则形状基面上施工。

冷施工，工期短；3.附着力强：可施工于潮湿无明水混凝土、石棉板、各类金属、木材、塑料等表面，可与其他防水材料复合使用；4.维修方便：局部有损伤货渗漏，局部维修厚可直接用于嵌缝密封，还可用于金属防腐等；5.环保，水乳型材料，无毒无害无污染。

三、适用范围屋面防水，旧屋面改造，水池防渗，地下室防潮，沼气池防漏气，放空洞，隧道等建筑，以及80℃以下化工管道防腐蚀等。

四、技术指标执行国家标准JC/T408-2005《水乳型沥青防水涂料》技术指标五、使用方法1.基层处理①将基面清理干净，找平，保持无裂缝、无松动；②旧屋面施工，必须将屋面清扫干净，或者用水冲洗干净，做到基本无灰尘，以防影响粘接强度。

2.节点部位处理对阴阳拐角、穿墙管道、地漏口、施工缝等加玻纤布进行加强处理，厚度约为1.0mm。

3.防水层涂刷①将桶内搅拌均匀，用刷子（通常是油漆刷）沾上涂料，在施工屋面上均匀涂刷，做到厚薄均匀，不堆积，不流淌，不漏刷。

②等一道涂料实干厚（一般为一天，夏季为半天）进行边刷边铺贴玻纤布，其工作方法如下：用刷将涂料均匀涂刷在第一道已经实干的基面上，将已卷成的玻纤布平放于上面、逐渐滚动展开于刚刷上涂料的基面上，紧接着用刷子沾上涂料在已经贴上的玻纤布上均匀涂刷，使玻纤布牢固粘贴在基层上，并使全部布漫满涂料，使上下涂料连在一起，以保证防水效果。

上海市第八建筑有限公司企业标准氯丁胶乳沥青防水涂料屋面施工操作规程1.总则1.1.1.本规程适用于工业与民用建筑屋面防水工程的施工和验收。

1.1.2.屋面工程施工中，凡需要交叉进行其它工程施工时，除应符合本规程要求外，对本规程未作规定的事项，应按现行的其它有关工程施工及验收规程(规范)执行。

1.1.3.屋面工程的构造必须符合设计要求，如设计无要求时，应符合本规范的规定。

1.1.4.屋面防水工程施工前，应对前项分部工程(如找平层)进行验收，并作好记录。

隐蔽工程(如保温层的排气槽、透气孔)应经验收后方可继续施工。

当下一工程(如架空板)或相邻工程(如少量粉刷)施工时，对屋面工程已完成的部分应妥善保护，防止损坏。

1.1.5.屋面工程施工时，必须符合国务院颁发的“建筑安装工程安全技术规程”。

2.材料技术要求和质量控制2.1.1.单组份氯丁胶乳沥青防水材料是由氯丁阳离子型胶乳与60#石油沥青混合配制而成的防不材料，该涂料兼有橡胶及沥青的双重优点，又系水乳型，基本无毒，不易燃，不污染环境，是目前一种普通型屋面防水材料。

2.1.2.氯丁胶乳沥青防水涂料是一种新型防水材料，应具有如下主要技术指标。

2.1.3.氯丁胶乳沥青防水涂料生产厂对产品应提供生产日期、批号、质量保证单或出厂产品检验合格证。

2.1.4.使用单位应根据生产厂提供的有关文件进行验收，并送检测部门进行检测。

当检测合格后才能施工。

2.1.5.辅助材料玻璃布网格宜选用单丝直径8(mm)目数14×14/25.4mm(或目数，经向×纬向为14×14，厚度0.16×0.2以内)无碱无捻的玻璃布，嵌缝油膏用Y×M—11改性沥青防水嵌缝膏。

辅材料的生产厂亦应提供有关质量保证文件。

2.1.6.氯丁胶乳沥青防水涂料应在规定储存期内用完，如超过储存期应重新检测，根据检测结果来判别处理。

2.1.7.施工用材料必须在施工前进场。

3厚(二布八涂)氯丁橡胶沥青防水涂料施工工艺
3厚(二布八涂)氯丁橡胶沥青防水涂料施工工艺是一种用于建筑防水的处理方法。

它主要使用氯丁橡胶沥青涂料，通过施工工艺的步骤将其涂覆在建筑物表面，以达到防水的目的。

这种工艺的名称中的“3厚”指的是在施工过程中，将氯丁橡胶沥青涂料施加到建筑物表面的厚度。

这里的“二布八涂”是指在施工过程中，使用两层帆布和八层沥青涂料。

施工工艺的具体步骤如下：
1. 准备工作：确保建筑表面干燥、平整，并清理掉任何杂物和污垢。

2. 第一层涂料：将沥青涂料均匀地涂覆在建筑表面上，使用刷子或辊筒进行施工。

确保涂料的厚度均匀，覆盖整个表面。

3. 第一层帆布：在第一层涂料还未完全干燥之前，将一层帆布铺在涂料上。

确保帆布平整地贴附在涂料上，并刷上一层涂料使其粘合在建筑表面上。

4. 第二层涂料：等待第一层帆布干燥后，再次涂覆一层沥青涂料。

与第一层涂料一样，确保涂料的厚度均匀，并覆盖整个表面。

5. 第二层帆布：在第二层涂料还未完全干燥之前，将另一层帆布铺在涂料上。

同样地，确保帆布平整地贴附在涂料上，并刷上一层涂料使其粘合在建筑表面上。

6. 后续涂层：依次重复以上步骤，施加更多层次的涂料和帆布。

通常，总共会施加8层沥青涂料和2层帆布。

通过这种施工工艺，氯丁橡胶沥青涂料和帆布的组合能够形成一种强大的防水层，阻止水分渗透到建筑物内部，起到保护建筑物的作用。

这种工艺在建筑防水中被广泛应用，并被认为是一种可靠和有效的防水方法。

氯丁胶乳防水施工方案氯丁胶乳是一种优质的防水材料，具有良好的耐化学性和耐老化性能，广泛应用于建筑防水工程中。

本文将介绍氯丁胶乳防水施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的维护保养。

施工前的准备工作在进行氯丁胶乳防水施工之前，首先需要对施工现场进行清理和准备工作。

具体包括以下几个步骤：1.清理施工面：必须确保施工面干净、平整无杂物，确保氯丁胶乳能够充分附着。

2.检查基层：检查基层是否存在裂缝、空鼓等问题，必要时进行修补，保证基层的完整性和平整度。

3.处理接缝：对结构构件与基层之间的接缝进行处理，使用密封胶填补接缝，确保防水效果。

4.调配氯丁胶乳：按照生产厂家提供的配方和用量要求，调配氯丁胶乳，保证施工质量。

施工过程中的注意事项在进行氯丁胶乳防水施工过程中，需注意以下几点事项：1.施工环境：施工时应保持施工现场通风良好，避免雨水或其他外界因素干扰防水效果。

2.施工方法：采用刷涂法进行施工，确保胶层均匀、厚度一致，避免漏涂或掉涂现象。

3.施工温度：施工时应避免过高或过低的温度，确保氯丁胶乳能够完全固化，提高防水效果。

4.施工周期：根据氯丁胶乳的性能特点，确定施工周期，确保施工质量和工期的控制。

施工后的维护保养氯丁胶乳防水施工完成后，需要进行一定的维护保养工作，以延长防水层的使用寿命。

具体措施包括：1.定期检查：每隔一段时间对防水层进行检查，及时发现并处理漏水问题，确保防水效果。

2.避免冲击：在施工面上放置重物或进行冲击动作会影响防水层的完整性，需避免此类行为。

3.预防损伤：在施工面上行走时，需注意避免利器等尖锐物品划伤防水层，以免影响防水效果。

4.定期保养：定期对防水层进行保养，使用特定的防水保养剂进行处理，以延长防水层的使用寿命。

以上是关于氯丁胶乳防水施工方案的介绍，通过合理的施工准备、注意施工过程中的事项以及施工后的维护保养，可以有效提高防水效果，延长防水层的使用寿命。

希望以上内容对您有所帮助。

１．材料要求（１）氯丁胶乳沥青防水涂料（简称氯丁胶乳沥青）是以氯丁胶乳及乳化沥青配制而成，深棕色，桶装，每桶２００ｋｇ；氯丁胶乳沥青的运输、保管应轻拿轻放，严禁使用锤击法开启包装容器。

主要技术性能：耐热度：８０℃５ｈ无变化低温柔性：－１０℃２ｈф１０ｍｍ棒绕无裂纹粘结强度：０．２Ｎｍｍ２不透水性：动水压０．１Ｍｐａ，３０ｍｉｎ不透水涂膜干燥性：表干４ｈ，实干２４ｈ以上指标应有出厂证明，并应进行抽样检验。

（２）玻璃纤维布（或选用无纺布）：用于涂膜胎布，幅宽９０ｃｍ，１４目。

（３）３２５号普通硅酸盐水泥，用于调制腻子。

二甲苯：用于清洗工具。

２．主要机具一般应有大棕毛刷（宽２４～４０ｃｍ）、长把滚刷（长３０ｃｍ人造毛刷）、短把小毛刷、小桶、小棕刷、扫帚等。

３．作业条件（１）铺贴防水层的基层表面，应将尘土、杂物等清扫干净，表面残留的灰浆硬块及突出部分应刮干、扫净、抹光、阴阳角处应抹成圆弧角。

（２）基层表面应保持干燥、含水率不大于１５％，并要平整、牢固，不得有空鼓、开裂及起砂等缺陷，突出地面、墙面管根等细部做好附加层。

（３）在操作环境较差的厕浴间等房间施工，应设置照明，并应保持通风。

（４）施工操作人员应穿工作服、戴手套、穿胶鞋。

（５）阴雨天、风砂及冰冻下不宜施工，一般在不低于＋５℃下施工。

４．操作工艺工艺流程：基层清理→细部检查处理→涂结合层→附加层施工→→氯丁胶乳沥青涂料施工→蓄水试验→做保护层饰面层（１）基层质量要求，涂刷防水层的基层表面，不得有凹凸不平和松散、空鼓、开裂等缺陷，施工前应将基层表面的尘土、砂粒等杂物清除干净。

（２）细部处理，突出地面、墙面的管根、地漏、排水口、蹲坑接口、阴阳角等易发生渗漏的薄弱部位，应先刮一道腻子找平，然后做一布二油附加层。

１）腻子的配法是将水泥缓慢加入氯丁胶乳沥青涂料中，边加边搅拌至稠粥状，便可用油工刮刀进行涂刷，厚度为１ｍｍ左右，表面应平整，光滑、密实，经２４ｈ实干后，做下道工序。

氯丁胶乳防水砂浆的适用范围及注意事项
氯丁胶乳防水砂浆是由氯丁胶乳防水胶。

氯丁胶乳防水砂浆是由阳离子氯丁橡胶乳液、丁苯乳液以及相关添加剂构成的一个复杂化学体系。

氯丁胶乳防水砂浆适用于建筑外墙尤其是高层建筑外墙防水需求的新型防水材料。

氯丁胶乳防水砂浆适用范围：
1、氯丁胶乳防水砂浆适用于工业和民用建筑，人防、地下工程及水利水电工程的防水，粘结补强和加固处理及防腐衬砌，如地下室的内外墙、厕浴间、大坝的防渗面板、渠道、渡槽、桥面、地面游泳池、净水池、筒仓。

2、相对传统阳离子氯丁胶乳防水胶，可操作时间长，3小时内可以正常使用。

强度高，粘结性能优越，与水泥基瓷砖粘接剂相容。

粘结力比普通水泥砂浆高2～3倍，尤其适用于高层建筑外墙防水，不会产生空鼓、掉砖的风险。

编辑本段
氯丁胶乳防水砂浆注意事项：
1、氯丁胶乳防水砂浆施工温度适宜5～45摄氏度，施工时保证空气流通。

2、氯丁胶乳防水砂浆施工后两天内，注意防雨淋、强晒或寒冻；工具及设备使用后请即用水清洗。

涂膜防水施工规范1 范围本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS橡胶改性沥青等涂膜防水材料施工。

22施工准备2.1 材料及主要机具：2.1.1 聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用,由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。

2。

1。

1.1 主体材料：甲组份：异氰酸基含料，以3。

5±0。

2％为宜。

乙组份：羟基含量,以0.7±0.1％为宜。

甲、乙料易燃、有毒、均用铁桶包装,贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。

施工操作时应按厂家说明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。

2。

1.1.2 主要辅助材料：磷酸或苯磺酰氯:凝固过快时，作缓凝剂。

二月桂酸二丁基锡：凝固过慢，作促凝剂用。

二甲苯：清洗施工工具用。

乙酸乙酯：清洗手上凝胶用。

107胶:修补基层用。

玻璃丝布（幅宽90cm，14目）或无纺布。

石渣：ф2mm左右，粘结过渡层用。

水泥:425号以上硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，补基层用。

2。

1。

1。

3 聚氨酯防水涂料,必须经试验合格方能使用，其技术性能应符合以下要求：固体含量:≥93％；抗拉强度:0。

6MPa以上；延伸率：≥300%；柔度：在—20℃绕ф20mm圆棒无裂纹;耐热性:在85℃加热5h，涂膜无流淌和集中气泡；不透水水性：动水压0。

2MPa恒压1h不透水。

2.1。

2 氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状液与乳化石油沥青在一定条件下均匀掺合乳化后，呈深棕色涂料。

2.1。

2。

1 氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求:外观：深棕色乳状液固体含量：≥43％；粘结强度:0。

67MPa；柔度：-10℃绕ф10mm圆棒无裂纹；耐热性：80℃，5h无变化；不透水性：动水压0。

1MPa，恒压0。

氯丁胶乳防水涂料氯丁胶防水涂料一、产品简介氯丁胶防水涂料是由阳离子氯丁橡胶乳液及有关助剂组成。

它与砂、普通水泥或特种水泥配制成聚合物水泥砂浆，通过喷涂或手工涂抹的方法，在混凝土表面形成坚固的防渗水泥砂浆层，属刚韧性防水材料。

二、产品特性1、具有优秀的柔韧性，能抵御建筑物的轻微震动及因此而产生的微裂缝。

2、可在潮湿基面上施工。

用于水面或背水面，其防水功效不变。

浆料干固后无需做防水界面保护层即可进行后续施工。

3、与基材粘结力强，浆料中的活性成份可渗入水泥基面中的毛细孔、微裂纹并产生化学反应，与底材融为一体，形成一层结晶致密的防水层。

4、防水性能优异，同时具有优异的耐候性和耐老化性能。

5、具有优良的透气性，保持基体的干爽。

6、无毒、无害、环保。

三、基面处理1、基面须稳固、洁净、平整光滑、无灰尘、无油污、无脱落物及其它碎屑物质。

2、明显的孔隙、砂眼须用水泥砂浆堵塞、抹平，尖锐的边缘应除去。

3、施工前应用清水湿润基面至无明水为准。

4、如在酷热及烈日曝晒后施工，需洒水湿润基面，以降低基面温度。

四、操作工艺1、先将氯丁胶防水涂料液体倒入容器，然后再将粉剂慢慢倒入液体中，并用电动搅拌器充分搅拌至均匀无粉粒、无沉淀膏糊状。

2、用毛刷或滚刷直接将浆料涂刷在基面上，仔细检查有无漏刷或瑕疵。

3、操作过程中应保持间断性搅拌，以防止沉淀。

4、用于防潮，可涂刷一层；用于防水，应至少涂刷二层。

应采用多层施工法，按标准用量施工，厚度单层不超过1mm。

5、等第一层完全干透后（约2~4小时），再涂抹第二层。

第二层的涂刷方向应与第一层的涂刷方向相垂直。

五、注意事项1、本产品适宜在5℃～40℃的环境下使用。

2、施工过程中必须防雨淋、酷热阳光照射及霜冻。

3、防水层完全干固后，方可做其它覆盖层。

4、切忌将已干结的胶浆加水混合后再用。

六、保存期限存放于阴凉干燥处，未启封产品可保存一年。

氯丁胶乳沥青防水涂料一布四涂施工工艺氯丁胶乳沥青防水涂料一布四涂施工工艺内容：一、材料要求氯丁胶乳沥青含固量要求大于43%，耐热度80℃以上。

产品应有出厂合格证。

加劲层用中碱玻璃纤维网格布。

二、施工条件1.基础应进行检查，并办理交接验收手续。

2.基层必须牢固、平整、无起砂、无裂缝，松动等缺陷。

平面与立面交接处及管道根部应做成圆弧形。

3.基层必须干燥，含水率应小于9%。

三、施工操作工艺工艺流程：基层找平层处理→刷冷底子油一道→刷第一遍胶料→表干后，刷第二遍胶料，同时铺第一层玻璃布→实干后，刷第三遍胶料→表干后，刷第四遍胶料，实干后做保护层。

1.清扫基层：将地下室车库地面清扫干净。

2.刷冷底子油：在清扫干净的基层上涂刷冷底子油一道。

3.铺贴附加层：在阴阳角、出入口、排水沟阳角、铺设线管处，铺贴一层玻璃布附加层，同时刷一道胶料。

4.刷第一遍胶料：要求表面均匀，涂刷不能过厚或堆积，避免露底或漏刷。

5.铺贴第一层玻璃布，刷第二遍胶料：附加层铺贴实干后，接着即可铺大面第一层玻璃纤维布，玻璃布可卷成圆卷，边铺边刷第二遍胶料。

铺贴时用手刷将其刷展平整，排除气泡。

并使胶料浸透布纹。

玻璃布搭接不得小于10cm，收口处要贴牢。

6.玻璃丝布的第一遍涂料干后，应对涂层加以休整。

气泡、皱折处用剪刀划破，展平接头，再刷一遍涂料。

每遍涂料的厚度以0.3-0.5mm为宜，涂刷方向宜垂直交错，涂层厚薄一致。

7.刷第三遍胶料：实干厚即可涂刷第三遍胶料。

用样要涂刷均匀不得漏刷，不得有白茬，折邹。

8.刷第四边胶料：表干后即可涂刷第四遍胶料。

9.特殊部位的处理：①平面与立面交接处，应向上涂刷150mm高，遇门口处，应向门外涂刷200mm宽。

②平面氯丁胶防水涂料应与排水沟防水涂料相互搭接，搭接宽度不小于150mm。

10.做保护层：第四遍胶料实干后，用扫帚将水泥浆加建筑胶用扫帚扫毛，然后做20mm厚1：2.5水泥砂浆用木抹子搓平。

四、质量要求（一）保证项目所用涂料防水材料的品种、牌号、性能及玻璃布的规格、质量、必须复合设计要求和有关现行国家标准的规定。

厚氯丁橡胶沥青防水涂料是一种常用的建筑防水材料，其性能和质量对于建筑工程的耐久性和安全性有着重要的影响。

为了保证厚氯丁橡胶沥青防水涂料的质量，相关部门颁布了一系列的标准和规范，并对其进行了严格的检测和认证。

1. 厚氯丁橡胶沥青防水涂料的主要特性：厚氯丁橡胶沥青防水涂料是一种以沥青为基料，添加了氯丁橡胶、填料、助剂等多种材料制成的防水涂料。

其主要特性包括良好的机械性能、耐老化性能、耐紫外线性能、耐腐蚀性能等。

这些特性决定了其在建筑防水领域的重要作用。

2. 厚氯丁橡胶沥青防水涂料的应用范围：厚氯丁橡胶沥青防水涂料广泛应用于建筑屋面、地下室、隧道、桥梁、水库大坝等工程中，可以有效防止水的渗透，保护建筑结构，延长建筑物的使用寿命。

3. 厚氯丁橡胶沥青防水涂料的检测标准：为了保证厚氯丁橡胶沥青防水涂料的质量，国家对其进行了严格的检测标准，主要包括外观质量、基本性能、耐水性能、耐热性能等多个方面的指标。

只有通过了相关的检测，获得了合格证书的产品才能进入市场销售和应用。

4. 厚氯丁橡胶沥青防水涂料的生产企业：国内有许多厂家生产厚氯丁橡胶沥青防水涂料，其中一些企业在生产过程中严格遵守国家标准和规范，确保产品质量，获得了用户的信赖。

这些企业多数具有一定的规模和生产实力，拥有先进的生产设备和技术人才，为建筑行业提供了优质的防水涂料产品。

5. 厚氯丁橡胶沥青防水涂料的应用案例：该涂料在许多重大工程中都有广泛的应用，取得了良好的效果和口碑。

比如在重大公路和铁路工程中，其防水效果得到了充分的验证，在一些高标准的工程项目中也得到了应用，并取得了显著的效果。

6. 厚氯丁橡胶沥青防水涂料的未来发展趋势：随着建筑行业的发展和人们对建筑质量和安全性要求的提高，厚氯丁橡胶沥青防水涂料的市场需求也在不断增加。

随着科学技术的不断进步，新型的防水涂料材料也在不断涌现，厂家需要不断加大研发投入，不断提升产品质量和技术含量，以适应市场的需求。

（一）楼地面防水本工程中收烟房、办公室、水泵、烟农休息室楼地面工程防水采用改性沥青一布四涂防水施工。

1、工艺流程清理基层→刮氯丁胶乳沥青水泥腻子→涂刷第一遍涂料→附加层施工→铺贴玻璃纤维布同时涂刷第二遍涂料→涂刷第三遍涂料→涂刷第四遍涂料→蓄水试验→保护层施工→质量验收→第二次蓄水试验。

2、施工工艺（1）清理基层。

厕浴间防水施工前，应将基层浮浆、杂物清理干净。

（2）刮氯丁胶乳沥青水泥腻子。

在清理干净的基层上，满刮一遍氯丁胶乳沥青水泥腻子。

管道根部和转角处要厚刮，并抹平整。

腻子的配制方法，是将氯丁胶乳沥青防水涂料倒入水泥中，边倒边搅拌至粘稠状，即可刮涂于基层表面，腻子厚度约2～3mm。

（3）涂刷第一遍涂料。

待上述腻子干燥后，再在基层上满刷一遍氯丁胶乳沥青防水涂料。

操作是涂刷不得过厚，但也不能漏刷，以表面均匀、不流淌、不堆积为宜。

立面需刷至设计高度。

（4）附加层施工。

在阴阳角、管道根部、地漏、大便器蹲坑等细部构造处，应分别附加一布二涂附加防水层。

（5）铺贴玻璃纤维布同时涂刷第二遍涂料。

附加防水层做完并干燥后，就可大面积铺贴玻璃纤维布同时涂刷第二遍防水涂料，此时先将玻璃纤维布剪成相应尺寸铺贴于基层上，然后在上面涂刷防水涂料，使涂料浸透布纹渗入于基层中。

玻璃纤维布搭接宽度不宜小于100mm，并顺水流方向接槎。

玻璃纤维布立面应贴至设计高度，平面与立面的搭接缝应留在平面处，距立面边宜大于200mm，收口处要压实贴牢。

（6）涂刷第三遍涂料。

待上遍涂料实干后，再涂刷第三遍防水涂料，涂刷要均匀。

（7）涂刷第四遍涂料。

上遍涂料干燥后，可满刷第四遍防水涂料，一布四涂防水层施工即告完成。

（8）蓄水试验，防水层实干后，可进行第一次蓄水试验。

蓄水24h无渗漏水为合格。

（9）保护层施工。

蓄水试验合格后，可按设计要求及时做保护层，或铺贴饰面层。

（10）第二次蓄水试验。

防水层完工并经质量验收后，工程竣工交付使用前要进行第二次蓄水试验，以确保防水层的质量。

屋面氯丁胶防水涂料施工方法氯丁胶防水涂料为水乳型涂料，是以氯丁胶乳和石油沥青为基料，掺入其他乳化剂、活性剂、抗老化剂，采用高速分散等一系列新工艺加工而成。

它具有成膜快、强度高、耐老化、不燃、不透气、抗基层变形能力强、冷作业、不污染环境和施工简便等特点；该涂料还具有橡胶和沥青的双重优点，高温不流淌，低温不脆裂，可广泛用于各类建筑屋面防水工程等。

在屋面防水工程中，选用二布四胶工艺作法，其防水效果尤其显著。

一、技术性能氯丁胶防水涂料技术性能见表1。

二、施工程序基层处理→满刷一道氯丁胶防水涂料(底胶)→常温下表干4h→按玻璃丝布宽度及相邻布间搭接长度划线→局部刷胶铺设附加层→刷第二道胶铺第一层玻璃丝布→随铺随修整→常温下实干24h→刷层间胶(第三道胶)铺第二层玻璃丝布→随铺随修整→常温下实干24h→刷面层胶(第四道胶)，随撒一层粗砂防护层→养护7d以上。

三、作业条件1．在基层上做1∶3水泥砂浆找平层，要求表面抹压平整密实，如出现起砂、空鼓和裂缝等现象，应及时修补或返工。

找平层达到养护龄期后，在防水工程施工前，应将表面的尘土、杂物和油垢等清理干净，确保基层表面清洁无积水。

2．基层应干燥，实测含水率不大于6％。

3．在女儿墙与屋面交接处，砂浆找平层应做成八字角或圆弧形。

4．施工时环境温度不宜低于10℃，以选择晴天施工为佳；如遇有五级以上大风时应暂停施工，雨天及冰冻期禁止施工。

四、注意事项1．刮涂料时，可从原装铁皮桶中取出装入小塑料桶中使用；如发现稠度过大时，应加入适量清水稀释，但不得使用汽油、煤油等有机溶剂。

2．施工中，应保证涂料浸透布纹，排出气体，使玻璃丝布与基层粘结牢固。

3．每次刮涂料不宜过多，以不流淌为佳，否则结膜后内部水分不能逸出，影响防水效果。

一般底层胶涂刷厚度控制在0．3mm以内，层间胶(第二、三道胶)厚度控制在1．2mm以内，面层胶(第四道胶)涂刷厚度控制在2．4mm以内。

4．上下两层玻璃丝布应错缝搭接，搭接长度不少于70mm。

高聚物改性沥青防水涂料高聚物改性沥青类防水涂料是以沥青为基料，用合成高分子聚合物进行改性制成的水乳型或者溶剂型防水涂料。

这类涂料在柔韧性、抗裂性、拉伸强度、耐高低温性能、使用寿命等方面比沥青基涂料有很大的改善，主要适用于Ⅱ级、Ⅲ级和Ⅳ级防水等级的建筑屋面、地面、卫生间防水、混凝土地下室防水等。

主要品种有再生橡胶改性沥青防水涂料、氯丁胶乳沥青防水涂料、氯丁橡胶改性沥青防水涂料、SBS改性沥青防水涂料等。

1.再生橡胶改性沥青防水涂料溶剂型再生橡胶改性沥青防水涂料是以再生橡胶为改性剂，汽油为溶剂，再添加其他填料（滑石粉、碳酸钙等）经加热搅拌而成。

该产品改善了沥青防水涂料的柔韧性和耐久性，原材料来源广泛，生产工艺简单，成本低。

但由于以汽油为溶剂，虽然固化速度快，但生产、储存和运输时都要特别注意防火、通风及环境保护，而且需要多次涂刷才能形成较厚的涂膜。

溶剂型再生橡胶改性沥青防水涂料在常温和低温下都能施工，适用于建筑物的屋面、地下室、水池、冷库、涵洞、桥梁的防水和防潮。

如果用水代替汽油，就形成了水乳型再生橡胶改性沥青防水涂料，其具有水乳型防水涂料的优点，而无溶剂型防水涂料的缺点（易燃、污染环境）,但固化速度稍慢，储存稳定性差一些。

水乳型再生橡胶改性沥青防水涂料可在潮湿但无积水的基层上施工，适用于建筑混凝土基层屋面及地下混凝土防潮、防水。

2.氯丁胶乳沥青防水涂料氯丁胶乳沥青防水涂料是以氯丁橡胶和石油沥青为主要原料，选用阳离子乳化剂和其他助剂，经软化乳化而制备的一种水溶性防水涂料。

这种涂料的特点是成膜性好，强度高，耐热性能优良，低温柔性好，延伸性能好，能充分适应基层变化。

该产品耐臭氧、耐老化、耐腐蚀、不透水，是一种安全的防水涂料，适用于各种形状的屋面防水，地下室防水、补漏、防腐蚀，也可用于沼气池提高抗渗性和气密性。

3.氯丁橡胶改性沥青防水涂料氯丁橡胶改性沥青防水涂料是把小片的丁基橡胶加到溶剂中搅拌成浓溶液，同时将沥青加热脱水熔化成液体状沥青，再把两种液体按比例混合搅拌均匀而成。

上海市第八建筑有限公司企业标准氯丁胶乳沥青防水涂料屋面施工工艺标准一、适用范围本标准适用于工业与民用建筑以现浇或预制钢筋砼防水屋面工程。

二、引用标准1、屋面工程施工及验收规范2、建筑安装工程质量检验评定标准3、上海市建筑工程施工安全技术手册4、法定计量单位使用手册5、氯丁胶乳沥青沪Q/NJ174—876、建筑防水沥青嵌缝油膏(JC207—76)1.准备工作1.1.材料1.1.1.氯丁胶乳沥青防水涂料(简称氯丁防水胶)，是以阳离子氯丁乳和石油沥青为基料的水乳型冷施工建筑防水材料，具有防水、抗渗、耐腐蚀、耐老化、粘结性好、抗拉强度高、无毒、无污染、有阻燃等优异性能。

产品应符合《沪Q/NJ174—87企业标准》有关技术要求，产品出厂应随附质保书，进入施工现场应按规定抽样送公司中心试验室检验。

1.1.2.加筋材料宜选用棉质无纺布、化纤无纺布或玻璃纤维防水基布，以上材料均应符合国家标准或行业标准、地方标准的规定，尚无标准的应符合本文附录是提出的有关技术要求。

1.1.3.建筑防水沥青嵌缝油膏同1.1.2条，符合有关技术要求。

1.2.机具1.2.1.机械：手提插入式震动机。

1.2.2.工具：橡胶刮板(或薄质胶木刮板)、棕刷、剪刀、粉刷铁板。

1.3.作业条件1.3.1.氯丁胶乳沥青防水涂料屋面施工，应在其他工序终了后进行，穿过屋面管道、水箱、设备、预埋件等已安装完毕，经复查无漏项。

1.3.2.基层与突出屋面结构连接处、转角处和女儿墙泛水等阴阳角找平层要抹成平缓的半圆弧形，然后先刷三、四度胶。

1.3.3.屋面排气孔的管道与基层面交接处先要用建筑防水沥青嵌缝油膏四周嵌实，高出找平层10mm，然后先刷三、四度胶。

1.3.4.屋面沉降缝、分仓缝调协符合设计要求，屋面裂缝经处理。

1.3.5.基层即找平层排水坡度必须符合设计要求。

1.3.6.基层找平层必须密实、坚固、无松动、起壳、起皮、起砂现象，用2m 直尺检查，平整度不大于5mm，找平层应干燥，其含水率不大于10%。
