工厂高清监控方案摘要本文档旨在提供工厂高清监控方案，通过安装高清监控设备，实现对工厂生产过程的全方位监控和录像功能，以提高工厂的安全性和生产效率。
本方案采用基于网络的高清监控系统，具备远程监控、智能分析和视频存储等功能，以满足工厂不同的监控需求。
1. 引言工厂是一个复杂的生产环境，安全和生产过程的监控是工厂管理的重要组成部分。
传统的监控系统往往存在监控画质差、存储容量不足、无法远程监控等问题。
为了解决这些问题，工厂需要采用高清监控设备来监控生产过程，并实现高质量的视频录像和远程监控功能。
本文档将介绍一种工厂高清监控方案，以满足工厂的监控需求。
2. 设备选型2.1 摄像头工厂高清监控方案的核心是高清摄像头。
选择一款高清分辨率的摄像头是保证监控画面清晰度的关键。
目前市场上有许多优秀的高清摄像头品牌，例如海康威视、大华科技等。
在选择摄像头时，需要考虑以下因素：•分辨率：选择高清分辨率的摄像头，以保证监控画面的清晰度和细节捕捉能力。
•码流：选择支持高码流的摄像头，以保证视频录像的流畅性和画质。
•夜视功能：选择具备夜视功能的摄像头，以保证夜间监控的效果。
•防水等级：根据实际需求，选择具备防水等级的摄像头，以适应不同的安装环境。
2.2 录像设备高清监控方案需要选择适当的录像设备，以实现视频的存储和管理。
常见的录像设备有硬盘录像机（DVR）和网络视频录像机（NVR）。
在选择录像设备时，需要考虑以下因素：•存储容量：选择具备足够存储容量的录像设备，以满足长时间的视频录像需求。
•网络接口：选择带有网络接口的录像设备，以实现远程访问和管理功能。
•视频压缩格式：选择支持高效率视频压缩格式的录像设备，以降低视频存储所需的硬盘空间。
•安全性：选择具备数据加密和权限控制功能的录像设备，以保证视频数据的安全性。
3. 系统部署3.1 摄像头布局在工厂高清监控方案中，摄像头的布局是至关重要的。
合理的摄像头布局可以提高监控范围和效果，确保无盲区的监控覆盖。

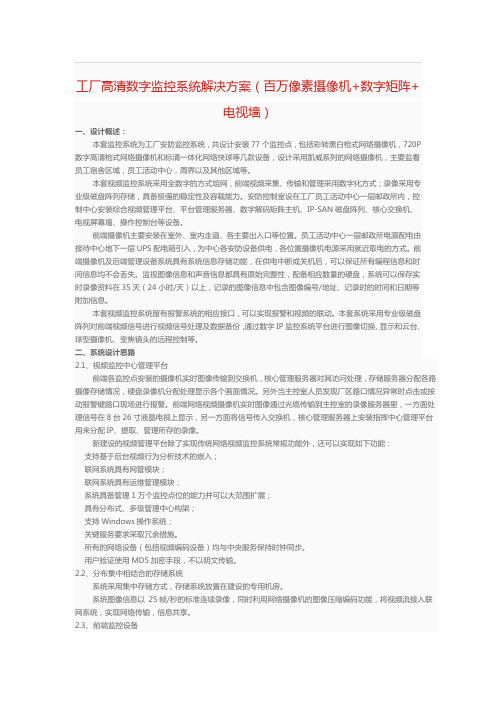

工厂高清数字监控系统解决方案（百万像素摄像机+数字矩阵+电视墙）一、设计概述：本套监控系统为工厂安防监控系统，共设计安装77个监控点，包括彩转黑白枪式网络摄像机，720P数字高清枪式网络摄像机和标清一体化网络快球等几款设备，设计采用凯威系列的网络摄像机，主要监看员工宿舍区域，员工活动中心，周界以及其他区域等。
本套视频监控系统采用全数字的方式组网，前端视频采集、传输和管理采用数字化方式；录像采用专业级磁盘阵列存储，具备极强的稳定性及容载能力。
安防控制室设在工厂员工活动中心一层邮政所内，控制中心安装综合视频管理平台、平台管理服务器、数字解码矩阵主机、IP-SAN磁盘阵列、核心交换机、电视屏幕墙、操作控制台等设备。
前端摄像机主要安装在室外、室内走道、各主要出入口等位置。
员工活动中心一层邮政所电源配电由接待中心地下一层UPS配电箱引入，为中心各安防设备供电，各位置摄像机电源采用就近取电的方式。
前端摄像机及后端管理设备系统具有系统信息存储功能，在供电中断或关机后，可以保证所有编程信息和时间信息均不会丢失。
监视图像信息和声音信息都具有原始完整性，配备相应数量的硬盘，系统可以保存实时录像资料在35天（24小时/天）以上，记录的图像信息中包含图像编号/地址、记录时的时间和日期等附加信息。
本套视频监控系统留有报警系统的相应接口，可以实现报警和视频的联动。
本套系统采用专业级磁盘阵列对前端视频信号进行视频信号处理及数据备份，通过数字IP监控系统平台进行图像切换、显示和云台、球型摄像机、变焦镜头的远程控制等。
二、系统设计思路2.1、视频监控中心管理平台前端各监控点安装的摄像机实时图像传输到交换机，核心管理服务器对其访问处理，存储服务器分配各路摄像存储情况，硬盘录像机分配处理显示各个画面情况。
另外当主控室人员发现厂区路口情况异常时点击或按动报警键路口现场进行报警。
前端网络视频摄像机实时图像通过光缆传输到主控室的录像服务器里，一方面处理信号在8台26寸液晶电视上显示，另一方面将信号传入交换机，核心管理服务器上安装指挥中心管理平台用来分配IP、提取、管理所存的录像。
高清数字监控系统设计方案1. 引言现代社会安全问题日益突出，对于企事业单位和公共场所来说，建立起一套高效可靠的监控系统至关重要。
高清数字监控系统具备画质清晰、图像传输稳定、实时监控等优势，因此得到了广泛的应用。
本文将介绍一个高清数字监控系统设计方案，主要包括系统架构设计、技术设备选择、网络布局、存储与备份、系统管理等内容，以满足企事业单位和公共场所对于安全监控的需求。
2. 系统架构设计高清数字监控系统的整体架构如下：系统架构设计图系统架构设计图2.1 前端设备前端设备用于采集和传输视频图像。
常见的前端设备包括高清摄像头、传感器、热成像仪等。
这些设备通过网络将数据传输到中心服务器。
2.2 中心服务器中心服务器是整个系统的核心，负责接收、存储、处理和管理前端设备传输过来的视频数据。
中心服务器采用高性能的处理器和大容量的存储设备，确保系统的稳定性和可靠性。
2.3 客户端客户端是用户使用系统的界面，在客户端上可以进行实时监控、回放录像、配置参数等操作。
客户端可以是PC端软件、移动设备App等。
3. 技术设备选择选择合适的技术设备对于高清数字监控系统的稳定性和性能至关重要。
以下是一些常见的技术设备选择：•高清摄像头：选择品质好、画质清晰的高清摄像头，同时考虑是否支持夜视功能和防水性能。
•中心服务器：选择具备强大处理能力和大容量存储设备的服务器，同时考虑服务器的可靠性和扩展性。
•客户端设备：根据用户需求选择合适的PC、平板或智能手机等设备，确保客户端软件的兼容性和用户体验。
4. 网络布局为了确保高清数字监控系统的稳定传输，需要进行合理的网络布局设计。
以下是一些建议：•为前端设备和中心服务器之间建立独立的网络，保证视频数据传输的稳定性。
•使用高性能的交换机和路由器，确保网络的带宽和传输速度满足需求。
•采用虚拟专用网络（VPN）技术，实现远程监控和数据传输的安全性和隐私保护。
5. 存储与备份高清数字监控系统产生的视频数据庞大，为了确保数据的安全和可靠性，需要进行有效的存储和备份。
工厂网络视频监控项目深圳安普威视科技有限企业一、工程综述（一）项目建设背景伴随我国经济旳持续发展, 制造业旳规模不停扩大, 工厂职工高密度集中, 厂区网络建设力度加大, 信息系统不停完善, 工厂不停在人防和物防方面加大投入, 如增长卫生检查人员, 由工厂职工组织厂保安队, 改善基础设置等等。
这些措施产生了一定旳效果, 但也存在某些弊端, 如厂卫队带来持续旳支出, 安装基础不符合卫生和安全规定。
其实在技术上, 建立技术防备监控系统, 在各厂区重要考场安装监控点, 实行人防、技防、物防结合旳防控体系, 可以增强安全系数, 减少平常投入, 把也许发生案件几率控制在最低程度。
近年来, 数字化厂区建设已经成为许多工厂必不可少旳建设项目之一, 借助厂区网络, 安普威视“平安厂区”系统可以便、迅速旳建立起一套专门针对工厂旳安防系统。
该系统架构简朴, 构造合理, 系统构成紧凑；再加上全面兼容旳强大软件, 可以让该系统实现多种功能, 如: 全天候监控与录像, 日夜触发式报警装置与远程值守等。
而系统旳网络化工作方式决定了该系统可以产生诸多基于网络旳应用方案, 全方位旳为厂区顾客处理问题。
厂区安防旳特点：工厂旳安防系统与一般安防有共通之处, 但也有诸多自己旳特点和规定：1、监控点多：工厂人员密集, 规定监控到厂区食堂多种重点角落。
因此需要在工厂内食堂旳多处都装有摄像探头, 同步要考虑到防止侵犯工厂职工旳隐私。
2、监控面积大：工厂监控点多。
规定系统支持多种布线方式, 最佳可运用既有线路, 或容许多种子系统相对独立, 以便施工及维护。
3、规定远程报警：当工厂职工和管理人员离开后, 可启动远程移动报警, 各监控点发生人员侵入, 可通过网络将警情上传至网络监控中心, 并将图像自动切换到现场, 并自动录像, 便于及时采用措施。
4、可防止厂区暴力：当厂区暴力事件发生或也许发生时, 各级人员均可触动紧急按钮, 向110报警中心报警, 防止或制止厂区暴力事件。
工厂视频监控方案范文1、工厂厂房监控系统设计方案一、工厂监控项目需求此项目为一工厂厂区和大楼的视频监控系统，工厂厂区占地面积约8000多平米，长约120米，宽约70米。
内有一栋仓库和两栋厂房，主要需要在工厂厂区的主要道路、厂房周边以及厂房的出入口、楼梯口等共设立50个监控点（如图所示），其中一个动点，其余全部为定点，要求根据现有的点位图，进行二次深化设计，确定选用的设备参数和型号,要求全部选用高清红外夜视摄像机。
工厂各个监控点到监控室的线缆需要通过线槽或金属管敷设（如图所示），黄色部分为200某100的线槽，蓝色部分为Φ25的金属管，室外全部地埋敷设，室内的全部走顶内或沿墙壁敷设。
二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。
2.1、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、护罩等，是整个系统的“眼睛”。
它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。
根据工厂的设计图纸和具体需求，本套视频监控系统共设计50个监控点，分别设计在工厂各层厂房周边、厂房各层的出入口、走廊以及仓库内等重要场所安装监控摄像机进行现场实时监控并录像，以保障工厂的保安可以有效的杜绝安全隐患的发生，单位领导也可以随时随地了解到工厂内工人的工作情况。
三、本工厂的前端设备分布情况以及设备选型如下：厂区内共设计安装12个监控点，全部为室外监控，主要监看道路以及厂房、库房周边，设计一个动点，11个定点。
其中在工厂西侧停车场旁边安装一只高清红外高速球，型号为KV-C8807R-A，其内置300倍一体化变焦镜头，自带150米的红外灯，白天为彩色，晚上自动转换为黑白，并且自动启动红外灯进行补光；可360°连续旋转，方便快速跟踪可疑的人员和车辆；具有128个预置位，可以快速监看重要位置；内置风扇和加热装置，适合于安装在室外，全天候工作。
X X工厂联网数字高清监控系统解决方案制作单位：深圳市圣安高科电子有限公司制作日期：2011年07月30日目录一、概述： (3)二、系统设计原则，设计依据 (3)1、系统设计原则 (3)2、系统设计依据 (4)三、项目需求分析 (5)四、系统设计整体构架图 (5)五、系统详细设计描述 (6)5.1 监控部分 (6)5.2 网络传输部分 (6)5.3 监控中心部分 (6)5.3.1 系统组成 (6)客户端功能： (7)电视墙功能： (8)5.3.2.1、系统功能总体介绍 (8)5.3.2.2、数字监控平台功能介绍 (8)图像压缩: (8)图像分辨率: (9)实时图像调阅: (9)远程控制: (9)历史图像提取: (9)存贮及管理: (9)图像文件索引: (9)图像转发: (10)用户管理及权限管理: (10)电子地图服务: (10)系统管理: (10)5.3.2.3、多级分布式系统的架构 (10)5.3.2.4虚拟数字矩阵 (11)5.3.4 存储空间的计算 (12)六、设备清单 (12)七、主要设备规格描述 (14)高清网络红外摄像机 (14)高清网络红外半球摄像机 (15)高清网络球型云台摄像机 (16)CMS9000 中心管理服务器 (18)NVR平台服务器 (19)数字矩阵工作站 (20)数字矩阵控制中心 (21)客户端工作站 (22)数字矩阵控制键盘 (22)一、概述：工厂联网监控系统是现代化管理及安全防范的重要手段，也是传统管理和防范手段的延伸,随着人们对安全越来越重视，除了加强人防，在视频监控方面也提出了更高的要求,高清视频监控系统为此在安全生产方面提供了技术保障手段。
在此背景下，建设一套安全、可靠、技术先进的数字视频监控系统成为必然。
圣安高科网络视频监控系统依托于现今网络、图像处理、存储等技术的不断发展，能够提供对整个物流监控中心的快捷、实时的全方位监控，并可以对任意区域进行图像抓拍，历史录像查询等功能。
工厂高清数字监控系统解决方案（百万像素摄像机+数字矩阵+电视墙）一、设计概述：本套监控系统为工厂安防监控系统，共设计安装77个监控点，包括彩转黑白枪式网络摄像机，720P数字高清枪式网络摄像机和标清一体化网络快球等几款设备，设计采用凯威系列的网络摄像机，主要监看员工宿舍区域，员工活动中心，周界以及其他区域等。
本套视频监控系统采用全数字的方式组网，前端视频采集、传输和管理采用数字化方式；录像采用专业级磁盘阵列存储，具备极强的稳定性及容载能力。
安防控制室设在工厂员工活动中心一层邮政所内，控制中心安装综合视频管理平台、平台管理服务器、数字解码矩阵主机、IP-SAN磁盘阵列、核心交换机、电视屏幕墙、操作控制台等设备。
前端摄像机主要安装在室外、室内走道、各主要出入口等位置。
员工活动中心一层邮政所电源配电由接待中心地下一层UPS配电箱引入，为中心各安防设备供电，各位置摄像机电源采用就近取电的方式。
前端摄像机及后端管理设备系统具有系统信息存储功能，在供电中断或关机后，可以保证所有编程信息和时间信息均不会丢失。
监视图像信息和声音信息都具有原始完整性，配备相应数量的硬盘，系统可以保存实时录像资料在35天（24小时/天）以上，记录的图像信息中包含图像编号/地址、记录时的时间和日期等附加信息。
本套视频监控系统留有报警系统的相应接口，可以实现报警和视频的联动。
本套系统采用专业级磁盘阵列对前端视频信号进行视频信号处理及数据备份，通过数字IP监控系统平台进行图像切换、显示和云台、球型摄像机、变焦镜头的远程控制等。
二、系统设计思路2.1、视频监控中心管理平台前端各监控点安装的摄像机实时图像传输到交换机，核心管理服务器对其访问处理，存储服务器分配各路摄像存储情况，硬盘录像机分配处理显示各个画面情况。
另外当主控室人员发现厂区路口情况异常时点击或按动报警键路口现场进行报警。
前端网络视频摄像机实时图像通过光缆传输到主控室的录像服务器里，一方面处理信号在8台26寸液晶电视上显示，另一方面将信号传入交换机，核心管理服务器上安装指挥中心管理平台用来分配IP、提取、管理所存的录像。
高清数字监控系统设计方案高清数字监控系统是一种基于高清数字技术的监控系统，可以实时监控、录制和存储高清画面。
其设计方案包括以下几个方面：1. 设备选择：选择高清摄像机、高清监视器、硬盘录像机和网络视频服务器等设备，确保系统具备高清采集、显示、录制和存储的能力。
2. 网络架构：采用IP网络架构，将各个摄像机连接到网络视频服务器，以便实现监控画面的传输和存储。
同时，配置防火墙和网络交换机等设备，确保监控画面的安全传输。
3. 存储容量：根据监控需求，确定硬盘录像机和网络视频服务器的存储容量。
可以根据实际情况选择硬盘录像机的固态硬盘或机械硬盘，以提高存储性能和可靠性。
4. 视频编码：选择合适的视频编码算法，以提高图像质量和压缩比。
常用的视频编码算法有H.264和H.265等，可以根据实际情况选择适合的编码算法。
5. 远程访问：配置远程访问功能，可以通过手机、平板电脑或电脑等设备，远程查看、控制和回放监控画面。
可以通过配置动态DNS、端口映射等方式，实现外网访问。
6. 电源管理：考虑到监控系统需要24小时不间断运行，需要设计合理的电源管理方案。
可以使用UPS不间断电源和备用电源等设备，确保系统能够在断电情况下正常运行。
7. 报警功能：配置报警功能，可以通过移动侦测、场景变化和视频丢失等方式，实现对监控画面的实时报警。
可以通过配置声光报警器和短信、邮件等方式，及时通知相关人员。
8. 数据备份：选择合适的备份设备，对监控数据进行定期备份，以防止数据丢失和损坏。
可以通过存储服务器、云存储等方式，实现数据的长期保存和恢复。
总之，高清数字监控系统设计方案需要综合考虑设备选择、网络架构、存储容量、视频编码、远程访问、电源管理、报警功能和数据备份等因素，以实现高清画面的实时监控、录制和存储。
同时，还需要考虑系统的可扩展性、稳定性和安全性，以满足不同场景和需求的监控要求。
高清数字监控系统设计方案一、项目概述本项目为数字高清监控系统技术方案，旨在为工程提供高效、可靠的监控系统，保障工程安全和顺利进行。
该系统将采用先进的数字高清监控技术，实现对工程全方位、多角度的监控和管理。
二、建设内容2.1 系统建设内容本系统将包括硬件设备、软件系统和网络设施三个方面的建设。
其中，硬件设备包括监控摄像头、录像机、显示屏等；软件系统包括监控软件、数据分析软件等；网络设施包括网络布线、交换机等。
2.2 系统建设的综合效果本系统建设将实现以下综合效果：1）实现对工程全方位、多角度的监控和管理，提高工程安全性和管理效率；2）提供高清晰度的监控画面，方便工作人员进行实时监控和数据分析；3）支持远程监控和管理，实现对工程的远程监控和管理；4）提供数据存储和备份功能，确保监控数据的安全和可靠性。
三、系统建设原则和依据3.1 系统建设原则本系统建设将遵循以下原则：1）系统先进性原则：采用先进的数字高清监控技术，确保系统的先进性和可靠性；2）系统稳定性原则：保证系统的稳定性和可靠性，确保系统长期稳定运行；3）系统可扩展性原则：考虑未来工程的扩展需求，确保系统可以方便地扩展和升级。
3.2 系统建设依据本系统建设将遵循以下依据：1）国家相关标准和规范：遵循国家相关标准和规范，确保系统的合法性和规范性；2）工程实际需求：结合工程实际需求，确保系统能够满足工程的监控和管理需求；3）技术可行性：考虑技术可行性和经济可行性，确保系统的可行性和经济性。
3.3 产品选型标准本系统建设将遵循以下产品选型标准：1）产品质量：选用质量可靠、性能优良的产品；2）产品适用性：选用适用于工程实际需求的产品；3）产品售后服务：选用售后服务完善、技术支持及时的产品。
四、系统整体方案设计本系统整体方案设计将遵循以下原则：1）系统整体性原则：将硬件设备、软件系统和网络设施三个方面的建设有机结合，确保系统的整体性和协调性；2）系统可靠性原则：采用双机热备、数据备份等措施，确保系统的可靠性和安全性；3）系统灵活性原则：采用模块化设计，确保系统的灵活性和可扩展性。
工厂高清数字监控系统技术方案书目录第一章概述 (1)1. 概述 (1)2. 工程概况及系统总体构思 (3)3. 设计标准和规范 (3)4. 设计原则 (4)第二章百万高清监控系统 (5)1. 总体设计思路 (5)1.1 监控目标 (5)1.2控制方式 (5)1.3系统选型原则 (6)2. 系统监控点位设置 (6)3. 系统控制方案 (7)3.1传输部分 (7)3.2主机部分 (7)4 •主要设备选型 (7)4.1主要前端设备 (7)4.2平台软件 (14)第三章人员培训方案 (17)第四章施工组织计划 (18)1.监控系统工程综述 (18)1.1监控系统工程范围 (18)1.2监控系统工程特点 (18)2.施工工艺及方法 (18)第五章设备报价清单 (23)第一章概述1.概述高清数字监控系统是监控报警业界的新型产品，它将数字化视频图像记录与多画面图像显示功能和监视报警功能结合在一起，将逐步取代传统模拟式监控系统。
1）、数字高清已成视频监控必然趋势由于压缩算法、光学、图像处理、网络等技术的革新，数字高清摄像机已经从概念成为现实。
一年一度的安博会是安防行业的风向标，从安博会不难看出，各路厂家商家谈论的焦点已经从D1画质转移到720P（1280X720,逐行扫描图像）、1080i（1920X1080,隔行扫描图像）高清影像。
此外，随着我国“平安城市”的建设力度逐渐加大，村镇技防建设已在国内部分省区悄然铺开，数字监控产品进入家庭等民用化市场的苗头已经呈现。
由此可见，无论是从技术条件，还是市场诉求，监控摄像机进入高清晰度数字时代的条件已经成熟，且来势汹汹。
2）、模拟摄像机面临被终结命运模拟摄像机时代走向终结，实质上是技术革新、市场优胜劣汰的必然结果。
传统模拟摄像机原本分辨率就不高，加之要受到反复的A/D转换、电磁传输干扰、隔行扫描、D1画面的合成反交错等视频损伤的影响，所以无论是D1还是4CIF等只不过是理论数值，实际到达人眼时已经非常的模糊不清了。
关于公交、机场等公共安全场所的监控形同虚设的报道不断见诸报端，媒体更是称此类摄像机为“睁眼瞎”。
从性能而言，数字百万高清摄像机可以说是全面超越了传统的模拟摄像机。
模拟摄像机技术在发展中出现了各种瓶颈与限制，而数字百万高清产品的突出特点则克服了这些限制，在画质方面实现了飞跃。
数字摄像机采用的是数字信号传输，它将光信号转化为数字信号，然后由DSP 进行图像压缩与处理，最后通过网络将数字压缩视频输出，在抗电磁干扰性、逐行扫描、画面分辨率方面都拥有传统模拟摄像机所不能比拟的优势。
数字摄像机可以达到百万级像素甚至千万级像素，色彩更加逼真，更加富有层次感、画面饱和度更佳。
另外，模拟摄像机需要将控制线、视频线、音频线、电源线都以独立的形式进行布线搭配，布线繁琐复杂且工作量大，综合布线成本较高，在工程应用中有许多局限。
3）、市场呼唤民族高清数字产品从一线市场和厂家、器材商、工程商以及终端用户反馈的信息可以看出，市场对数字百万高清产品的需求非常迫切，市场开拓空间也非常巨大。
有媒体报道某公安系统领导在接受采访时说：“我们在办案的过程中经常会遇到这样的问题，在犯罪现场附近安装了视频监控设备，但是当办案人员将视频材料提取出来寻找办案线索时才发现，这些视频材料大多数根本提供不了任何对案件有价值的信息，人物模糊不清、还有很多的雪花噪点，特别到了夜间基本上就是一团黑影，而且大部分的案件发生都是非常快速的，每当画面人物较多或者动作较快时图像效果就更差，甚至出现图像丢失或卡的情况，使得我们的办案人员苦不堪言，许多案件正是没有办法及时的取证和收集线索而延误了办案的时机。
我们有的民警同志只能戏称这些线索为‘由俄罗斯方块组成的印像派油画’。
所以，我们非常迫切地希望能够提高视频监控的清晰度，让我们能够通过这些有效的工具发挥更大的作用保护人民的生产和生活安全。
”正因为模拟摄像设备不能满足使用环境的需要，从而导致大量的监控成为无效监控、形同虚设。
一些类似交通、银行等重点监控项目不得不高价从国外采购清晰度较高的监控设备，相关政府部门和工程商一直希望国内企业能够通过自主研发，树立起百万高清领域的民族品牌，从而全面有效实现视频监控的目的，降低成本。
2.工程概况及系统总体构思工厂需要对出入口、车间仓库等环境部位实行保安自动化管理，采用百万高清监控设备，对各区域重要部分进行全面监控，实现全方位的覆盖和封锁，以达到安全、高效管理的目的。
整个系统采取“分散监控，集中管理，数字高清”的设计思想，根据监视范围内的摄像点的数量进行数字监控主机的选型和配置，可以对各个区域内进行现场监控。
所有数字监控主机均可以通过网络接入领导办公室内，领导办公室可以任意调阅各个区域的监控图像。
3.设计标准和规范本方案设计遵循以下标准、规范和要求进行：GB50348-2004《安全防范工程技术规范》GA/T70-2004《安全防范工程费用预算编制办法》GA/T 74-2000《安全防范系统通用图形符号》GB/T 50198-1994《民用闭路监视电视系统工程技术规范》GA/T 75-94《安全防范工程程序与要求》GA308-2001《安全防范系统验收规则》《民用建筑电气设计规范》 《视频安防监控系统技术》 《高层民用建筑设计防火规范》 《电信专用房屋设计规范》 4. 设计原则工厂高清监控系统的设计应根据建筑物的使用功能、 建设标准及安 全防范管理的需要，综合运用电子信息技术、计算机网络技术、安全防 范技术等，构成先进、可靠、经济、配套的安全技术防范体系。
工厂高清监控系统设计及其各子系统的配套须遵照国家相关安全 防范技术规程并符合先进、可靠、合理、适用的原则。
系统的集成应以 结构化、模块化、规范化的方式来实现，应能适应工程建设发展和技术 发展的需要。
考虑到工厂的特殊功能及其重要性，安防系统的可靠性、先进性和 扩展能力是非常重要的。
因此必须在保证系统具有较高性能价格比的前 提下，采取综合优化的JG/T16-92GA/T367-2001GB50045-95Y DJ84-88高清监控系统示意图a AS P配置方案，以实现工厂区域全方位高质高效的保安监控并节约投资为最终目的。
第二章百万高清监控系统1•总体设计思路1.1监控目标根据现代化文明单位的标准及目前工厂的工作需求，为了更好的利用现代化的科技手段为工厂管理工作服务，实现从科技要安全，使用高清监控系统是一个必不可少的手段。
根据实际需求，在大门口、车间仓库、院子周围等需要监控的重点、要害部位，必须安装监控设施，有效地实施监控。
1.2控制方式监控系统采用纯数字的方式。
通过本地监控主机可对本地的视频信号进行任意切换、控制。
从而使监控人员能够直观的了解现场情况，更好的掌握全局。
同时利用高性能存储服务器进行本地录像，保留第一手资料，供有关人员随时调阅。
单位领导可通过网络观看视频内容，并可进行远程回放。
本系统具有实时监视，全数字切换功能，数字化图像存储功能，实现电子化智能布防等。
1.3系统选型原则全面考虑：根据工厂整体情况特点布置监控点。
并全盘考虑整个监控系统的联网控制。
重点保护：大门口、车间仓库等重要部位加强防护力度，及时了解现场情况。
合理分布：系统配置合理，监视全面，造价经济。
可靠运行：系统设备选用高可靠产品，设计施工时采取抗干扰措施，保证系统可靠运行。
基于工厂的特定功能，系统的性能和可靠性是首要考虑的因素，其次是其功能要满足设计的应用要求，产品的价格也是重要的选型因素。
因此，本系统的关键设备，如中心存储服务器、百万数字高清摄像机、数字高清镜头等，以保证功能先进，性能稳定可靠，技术成熟；主干线路关键设备，选用国内经实践检验证明质量可靠的成熟产品；其余配套及线缆等均可采用国产优质产品。
2.系统监控点位设置按监控点位具体环境选择合适的摄像机，使监视效果、防护和外观效果达到最佳，考虑到工厂晚上需要具有防盗作用，工厂厂区内所有的摄像机采用高清红外摄像机，起到全天候运行稳定和防破坏的作用。
3.系统控制方案3.1传输部分因高清监控均为数字信号，本系统传输通过新建超五类网线组建监控专网将前端数字信号进行回传。
针对距离较远，只能通过光缆进行传输，增回三对光纤收发器。
3.2主机部分NVR主机，对监控的高清摄像机、存储设备实行集中管理，监测设备的运行状态；对总控中心、分控中心和其它部门的客户端进行帐户、密码、使用权限的集中分配和管理，对客户端登陆监控系统进行验证。
4.主要设备选型4.1主要前端设备4.1.1 DS-2CD3T2O(D)-I3海康威视200万30米红外筒型网络摄像机基本参数：1/2.8" CMOS, 200 万像素1920X 1080 高清，镜头4mm(6,8,12,16mm可选)，ICR日夜型，IP66级防尘防水筒型摄，高效阵列灯红外30米，DC12V/DS-2CD3T20D-I不支持PoE供电。
主要特性•最高分辨率可达1920X 1080@ 30 fps,在该分辨率下可输出实时图像•采用ROI、SVC等视频压缩技术，压缩比高,且处理非常灵活，超低码率•码流平滑设置，适应不同场景下对图像质量、流畅性的不同要求•支持GBK字库，支持更多汉字及生僻字叠加•支持OSE S色自选•高效阵列红外灯，使用寿命长，照射距离可达30米(DS-2CD3T20D-I3,DS-2CD3T20-I3)•支持smart IR，防止夜间红外过曝• ICR红外滤片式自动切换，实现真正的日夜监控•支持日夜两套参数独立配置•DS-2CD3T20-I3支持PoE供电功能•支持3D数字降噪,支持数字宽动态•支持双码流,支持shojijiankong•支持走廊模式，背光补偿，自动电子快门功能，适应不同监控环境•功能齐全：心跳,镜像,一键恢复等•支持智能报警功能：越界侦测，区域入侵侦测•支持智能后检索，配合NVR支持事件的二次检索分析•支持EZVIZ平台接入•支持NAS Email、FTP NTP服务器测试•支持HTTPS,SS等安全认证，支持创建证书•web支持basic 和digest 认证•支持用户登录锁定机制，及密码复杂度提示•符合IP66级防尘防水设计，可靠性高应用场景DS-2CD3T20(D)-I3海康威视200万30米红外筒型网络摄像机适用于道路、仓库、地下停车场、酒吧、管道、园区等光线较暗或无光照环境且要求高清画质的场所。
订货型号DS-2CD3T20D-I3, DS-2CD3T20-I3外形尺寸4.1.2数字视频存储系统4.1.3附录高清IP普及小常识Q&AQ:CMO与CCD勺区别A:感光器是IP摄像机的核心，也是最关键的技术。
目前摄像机的核心成像部件有两种：一种是CCD（电荷藕合）元件；另一种是CMO（互补金属氧化物导体）器件。
