仪表技术智能变送器试题

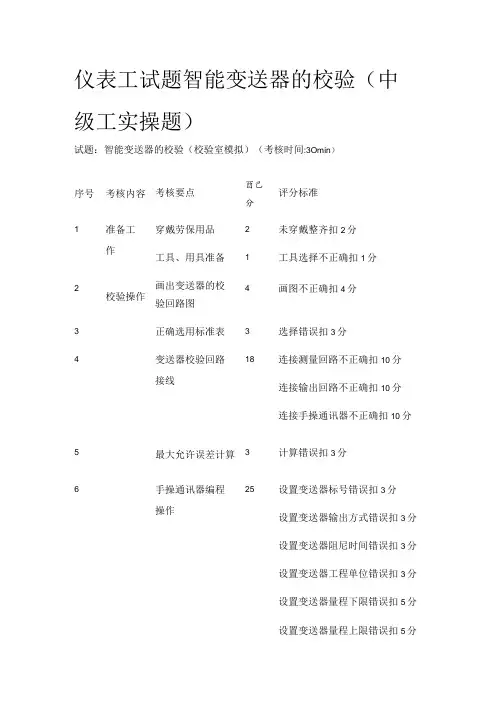

仪表工试题智能变送器的校验（中级工实操题）
试题：智能变送器的校验（校验室模拟）（考核时间:3Omin）
序号考核内容考核要点酉己
分
评分标准
1准备工穿戴劳保用品2未穿戴整齐扣2分作
工具、用具准备1工具选择不正确扣1分
2
校验操作画出变送器的校
验回路图
4画图不正确扣4分
3正确选用标准表3选择错误扣3分
4变送器校验回路18连接测量回路不正确扣10分
接线
连接输出回路不正确扣10分
连接手操通讯器不正确扣10分5最大允许误差计算3计算错误扣3分
6手操通讯器编程25设置变送器标号错误扣3分
操作
设置变送器输出方式错误扣3分
设置变送器阻尼时间错误扣3分
设置变送器工程单位错误扣3分
设置变送器量程下限错误扣5分
设置变送器量程上限错误扣5分
保存变送器设置错误扣3分
7智能变送器量程校
验18零点校验不正确扣6分
上行程校验不正确扣6分
下行程校验不正确扣6分
8
变送器校验记录填
写21
变送器位号、测量范围、型号等
栏填写错误扣3
分标准器型号、规格、编号等一
栏填写错误扣3分
输入值填写错误扣3分
输出值填写错误扣3分
误差值填写错误扣3分
变差值填写错误扣3分
9使用工正确使用工具2工具使用不正确扣2分具
正确维护工具3工具乱摆乱放扣3分
10安全及其
他按国家法规或企业
规定
违规一次总分扣5分；严重违规
停止操作
在规定时间内完成
操作
每超时Imin总分扣5分，超时
3min停止操作
合计IOO。

仪表实训考试题及答案# 仪表实训考试题及答案一、选择题1. 压力变送器的输出信号通常是什么？- A. 4-20mA电流信号- B. 0-10V电压信号- C. 脉冲信号- D. 光信号答案：A2. 以下哪种传感器不能用于测量温度？- A. 热电偶- B. 热敏电阻- C. 霍尔效应传感器- D. 铂电阻温度传感器答案：C3. 在工业自动化中，DCS代表什么？- A. 直接控制系统- B. 分布式控制系统- C. 数据收集系统- D. 动态控制系统答案：B二、判断题1. 流量计的测量精度与被测介质的流速成正比。

（错误/正确）答案：错误2. 所有类型的变送器都需要进行校准。

（错误/正确）答案：正确3. PLC（可编程逻辑控制器）是工业自动化领域中常用的控制设备。

（错误/正确）答案：正确三、简答题1. 简述什么是智能仪表，并说明其特点。

智能仪表是一种集成了微处理器的测量和控制设备，它能够执行复杂的数据处理，具有自诊断功能，并且可以通过编程来改变其功能。

其特点包括：高度的自动化和智能化，能够实现自我检测和自我校准；良好的人机交互界面，便于操作和监控；灵活的软件可编程性，可以根据需要调整功能；以及较高的可靠性和稳定性。

2. 描述在工业现场中，如何对流量计进行校准。

在工业现场中，对流量计进行校准通常包括以下步骤：首先，确保流量计处于无流动状态；其次，使用标准流量发生器或已知流量的介质，按照流量计的校准要求进行流量输入；然后，观察流量计的读数，并与标准值进行比较，调整流量计的零点和量程；最后，记录校准结果，并进行必要的标记，以备后续的维护和检查。

四、计算题1. 假设一个压力变送器的量程为0-10MPa，输出信号为4-20mA。

如果变送器输出信号为12mA，求此时的压力值。

解：首先，将输出信号与量程对应起来，可以建立如下关系：\[ P = 0 + \frac{10 - 0}{20 - 4} \times (12 - 4) \]\[ P = 0 + \frac{10}{16} \times 8 \]\[ P = 5 \text{MPa} \]因此，当输出信号为12mA时，压力值为5MPa。

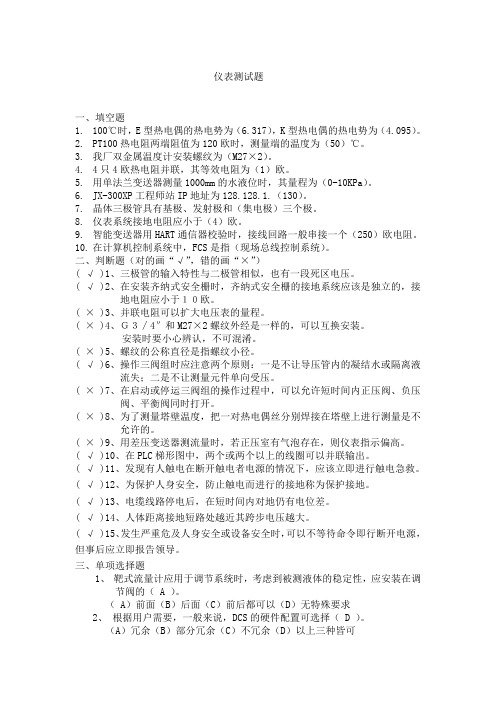

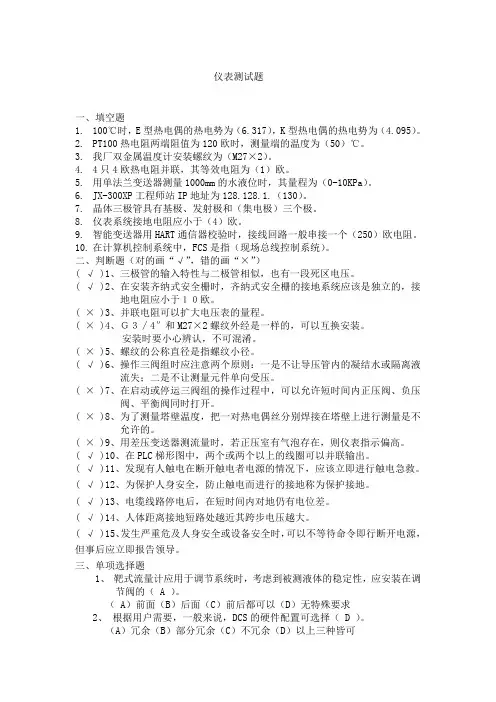

仪表测试题一、填空题1.100℃时，E型热电偶的热电势为（6.317），K型热电偶的热电势为（4.095）。

2.PT100热电阻两端阻值为120欧时，测量端的温度为（50）℃。

3.我厂双金属温度计安装螺纹为（M27×2）。

4.4只4欧热电阻并联，其等效电阻为（1）欧。

5.用单法兰变送器测量1000mm的水液位时，其量程为（0-10KPa）。

6.JX-300XP工程师站IP地址为128.128.1.（130）。

7.晶体三极管具有基极、发射极和（集电极）三个极。

8.仪表系统接地电阻应小于（4）欧。

9.智能变送器用HART通信器校验时，接线回路一般串接一个（250）欧电阻。

10.在计算机控制系统中，FCS是指（现场总线控制系统）。

二、判断题（对的画“√”，错的画“×”）( √ )1、三极管的输入特性与二极管相似，也有一段死区电压。

( √ )2、在安装齐纳式安全栅时，齐纳式安全栅的接地系统应该是独立的，接地电阻应小于１０欧。

( × )3、并联电阻可以扩大电压表的量程。

( × )4、Ｇ３∕4″和M27×2螺纹外经是一样的，可以互换安装。

安装时要小心辨认，不可混淆。

( × )5、螺纹的公称直径是指螺纹小径。

( √ )6、操作三阀组时应注意两个原则：一是不让导压管内的凝结水或隔离液流失；二是不让测量元件单向受压。

( × )7、在启动或停运三阀组的操作过程中，可以允许短时间内正压阀、负压阀、平衡阀同时打开。

( × )8、为了测量塔壁温度，把一对热电偶丝分别焊接在塔壁上进行测量是不允许的。

( × )9、用差压变送器测流量时，若正压室有气泡存在，则仪表指示偏高。

( √ )10、在PLC梯形图中，两个或两个以上的线圈可以并联输出。

( √ )11、发现有人触电在断开触电者电源的情况下，应该立即进行触电急救。

( √ )12、为保护人身安全，防止触电而进行的接地称为保护接地。

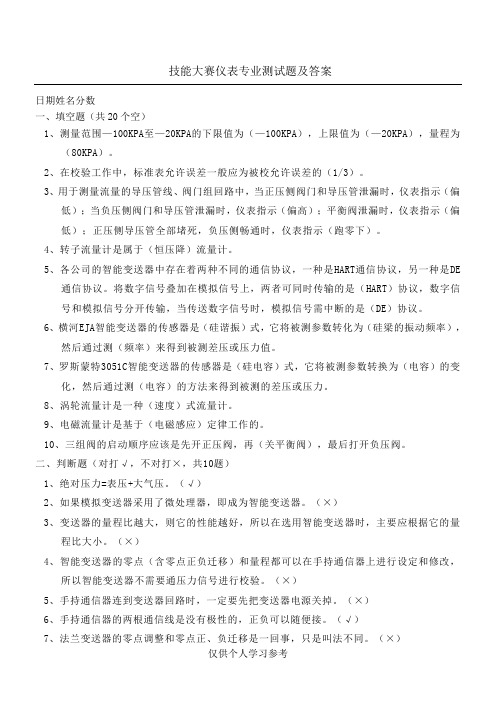

技能大赛仪表专业测试题及答案日期姓名分数一、填空题（共20个空）1、测量范围—100KPA至—20KPA的下限值为（—100KPA），上限值为（—20KPA），量程为（80KPA）。

2、在校验工作中，标准表允许误差一般应为被校允许误差的（1/3）。

3、（偏45DE 678910123、变送器的量程比越大，则它的性能越好，所以在选用智能变送器时，主要应根据它的量程比大小。

（×）4、智能变送器的零点（含零点正负迁移）和量程都可以在手持通信器上进行设定和修改，所以智能变送器不需要通压力信号进行校验。

（×）5、手持通信器连到变送器回路时，一定要先把变送器电源关掉。

（×）6、手持通信器的两根通信线是没有极性的，正负可以随便接。

（√）7、法兰变送器的零点调整和零点正、负迁移是一回事，只是叫法不同。

（×）8、压力表所测压力的最大值一般不超过仪表测量上限的2/3。

（√）9、当压力取源部件和测温元件在同一管段上邻近安装时，按照介质流向前者应在后者的下游。

（×）10、转子流量计的锥管必须垂直安装，不可倾斜。

（√）三、单选题1、仪表的精度级别指的是仪表的（E）A、误差B、基本误差C、最大误差D、允许误差E、基本误差的最大允许值2、仪表的零点准确但终点不准确的误差称（C）A3A4ABCD5ABC6A7ABC8ABC9AB、也有利用铜丝C、也有利用镍丝D、通常不用金丝E、有时采用锰铜丝10、热电阻常见故障有如下一些，下述（C）不合适A、热电阻断路和引线断路，显示值无穷大B、热电阻短路，显示值偏低C、热电阻断路和引线断路，显示值为负值。

11、补偿线的正确敷设，应该从热电偶起敷设到（D）为止A、就地接线盒B、仪表盘端子板C、二次仪表D、与冷端温度补偿装置同温的地方12、控制高粘度，带纤维，钢粒的流体选用下列哪种调节最为合适（C）A、蝶阀B、套筒阀C、偏心旋转阀D、直通双座阀13、仪表位号FQRC字母组合含义（B）A、流量记录调节B、流量累计记录调节C、流量累计调节D、流量累计指示调节14、在仪表中位号PDRC-2101中字母D的含义是（B）A、密度B、差C、压差D、多变量15、调节阀经常在小开度下工作时，调节阀的流量特性应选（B）A12答：3答：℃时分度的。

职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：用HART475手操器读取智能变送器的参数并按要求修改智能变送器量程并校验（100分）一、技术条件：1、操作内容（1）将变送器的高压侧与压力校验仪正确的连接，低压侧排空（2）校验仪表回路接线、上电（3）连接手操器，读取变送器参数并记录（4）根据题目要求修改变送器的量程，并将变送器量程确定为5个鉴定点（5）逐次加压至各鉴定点，记录对应的仪表输出电流（6）逐次降压至各鉴定点，记录对应的仪表输出电流（7）计算变送器的示值误差是否在允许范围之内（8）如超出允许误差，重新调整零位和量程（9）填写校验报告（10）停电后拆除校验设施（11）清理现场2、技术要求（1）工具使用方法得当（2）操作步骤正确（3）接线正确，校验仪器选择正确（4）读取参数正确（5）管路密封实验符合技术要求（6）仪表调试精度符合技术要求（7）符合安全操作规范二、材料、工具、设备：1、准备时间：5min2、操作时间：50min《用HART475手操器读取智能变送器的参数并按要求修改智能变送器量程并校验》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：单座调节阀安装定位器并校验（100分）1、准备要求3）测量技能说明本项目主要测量考生的安装、校验技能2、操作要求及时限（1）必须穿戴劳动保护用品（2）必备的工具、设备、材料准备齐全（3）准备时间：10min（4）操作时间：40min（5）提前完成操作不加分，超过规定时间按规定标准评分3、操作程序及说明1）操作内容（1）正确连接定位器，正确连接校验台气源，校验台输出到定位器输入信号（2）正确使用弯管器、锉刀，正确使用校验台（3）紫铜管横平竖直，圆弧度无变形（4）正、反行程校验（5）灵敏限的测定2）技术要求（1）工具使用方法得当（2）操作步骤正确（3）正确连接固定定位器（4）正确使用弯管器、锉刀（5）紫铜管横平竖直，圆弧度无变形（6）非线性偏差不得超过±1%（7）灵敏限不得超过0.3%（8）反行程变差不得超过1%3）考试规定说明（1）如操作违章，将停止考试（2）有专人监考，需要协助可口头向考评员说明《单座调节阀安装定位器并校验》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（高级工）实际操作考核试卷考核题目：用FLUKE744读取热电偶所测温度值（100分）1.准备要求1）场地准备（1）场地各项安全设施齐全、规范，无干扰。

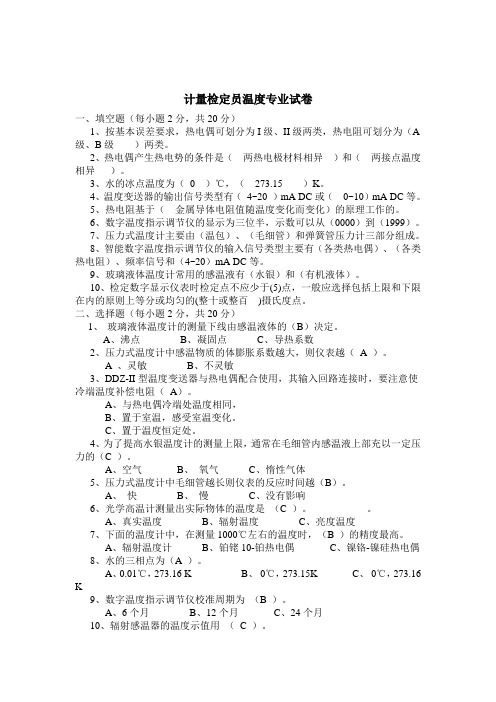

计量检定员温度专业试卷一、填空题（每小题2分，共20分）1、按基本误差要求，热电偶可划分为I级、II级两类，热电阻可划分为（A 级、B级）两类。

2、热电偶产生热电势的条件是（两热电极材料相异）和（两接点温度相异）。

3、水的冰点温度为（0 ）℃，（273.15 ）K。

4、温度变送器的输出信号类型有（4~20 ）mA DC或（0~10）mA DC等。

5、热电阻基于（金属导体电阻值随温度变化而变化）的原理工作的。

6、数字温度指示调节仪的显示为三位半，示数可以从（0000）到（1999）。

7、压力式温度计主要由（温包）、（毛细管）和弹簧管压力计三部分组成。

8、智能数字温度指示调节仪的输入信号类型主要有（各类热电偶）、（各类热电阻）、频率信号和（4~20）mA DC等。

9、玻璃液体温度计常用的感温液有（水银）和（有机液体）。

10、检定数字显示仪表时检定点不应少于(5)点，一般应选择包括上限和下限在内的原则上等分或均匀的(整十或整百)摄氏度点。

二、选择题（每小题2分，共20分）1、玻璃液体温度计的测量下线由感温液体的（B）决定。

A、沸点B、凝固点C、导热系数2、压力式温度计中感温物质的体膨胀系数越大，则仪表越（A ）。

A 、灵敏B、不灵敏3、DDZ-II型温度变送器与热电偶配合使用，其输入回路连接时，要注意使冷端温度补偿电阻（A）。

A、与热电偶冷端处温度相同，B、置于室温，感受室温变化。

C、置于温度恒定处。

4、为了提高水银温度计的测量上限，通常在毛细管内感温液上部充以一定压力的（C ）。

A、空气B、氧气C、惰性气体5、压力式温度计中毛细管越长则仪表的反应时间越（B）。

A、快B、慢C、没有影响6、光学高温计测量出实际物体的温度是（C ）。

A、真实温度B、辐射温度C、亮度温度7、下面的温度计中，在测量1000℃左右的温度时，（B ）的精度最高。

A、辐射温度计B、铂铑10-铂热电偶C、镍铬-镍硅热电偶8、水的三相点为（A ）。

仪表工试题集第三版仪表工是指在工业生产过程中，负责仪表设备安装、调试、维护和修理等工作的专业技术人员。

随着工业自动化程度的不断提高，仪表工的工作变得越来越重要。

为了帮助仪表工更好地掌握专业知识和技能，本文汇编了一系列的试题，旨在通过这些试题的学习和练习，提高仪表工的专业水平。

一、基础知识题1. 描述仪表工的基本职责和工作内容。

2. 简述工业自动化中仪表的作用和重要性。

3. 列出常见的工业仪表类型，并简要介绍其工作原理。

4. 说明仪表校准的基本方法和步骤。

5. 阐述仪表维护的基本原则和常见问题的处理方法。

二、实操技能题1. 给出一个实际的工业过程控制场景，要求设计一个简单的控制系统，并解释所选仪表的类型和作用。

2. 描述如何对一个故障的温度计进行故障诊断和修理。

3. 说明如何进行仪表的现场安装，包括安装前的准备工作和安装过程中的注意事项。

4. 给出一个仪表系统的调试流程，包括调试前的检查、调试中的操作步骤和调试后的验证方法。

5. 描述如何对一个压力变送器进行现场校准，并记录校准结果。

三、案例分析题1. 分析一个实际的工业仪表故障案例，包括故障现象、诊断过程、采取的措施和最终的解决结果。

2. 讨论在一个复杂的工业控制系统中，仪表工如何与其他工程师协作，以确保系统的稳定运行。

3. 通过一个节能减排的项目案例，探讨仪表工在提高能效方面可以发挥的作用。

4. 描述在一个紧急情况下，仪表工如何迅速响应并采取措施，以防止事故的发生或扩大。

5. 分析仪表工在进行设备升级和改造过程中的角色和贡献。

四、理论深化题1. 阐述现代仪表技术的最新发展趋势，以及这些趋势对仪表工技能要求的影响。

2. 讨论在智能制造背景下，仪表工需要掌握的新知识和技能。

3. 分析大数据和物联网技术在仪表监控和维护中的应用，以及这些技术给仪表工带来的挑战和机遇。

4. 探讨仪表工在进行设备安全管理和风险评估中的作用。

5. 讨论仪表工如何通过持续学习和专业培训，不断提升自身的专业素养和技能水平。

仪表试题（4）一、填空1、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

2、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

3、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

4、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

5、系统输出的被调量和输入端之间存在着反馈回路的系统为（闭环）系统。

6、调节阀所能控制的最大流量Qmax与最小流量Qmin之比，称为调节阀的（可调比），以R表示7、仪表测量中的五大参数是（温度）、（压力）、（物位）、（流量）、（在线分析）8、锅炉汽包液位一般用（给水流量）、（蒸汽流量）、（汽包液位）组成三冲量液位控制系统。

9、反馈分为（正）反馈和（负）反馈。

10、为了实现微机对生产对象的控制，必须把计算结果送给相应的（执行机构）。

11、执行器所要求的信号分为（连续的控制电压、控制电流信号）和（数字量或开关量信号）。

12、执行机构所要求的连续的控制电压、控制电流信号作用于各种（调节阀）、（显示记录仪）、（伺服机构）等。

13、在自控系统中，仪表位号首位为F代表（流量），D代表（密度）。

14、数字电路中的基本逻辑关系有（与）（或）（非）三种。

15、自动调节系统常用的参数整定方法有（经验法）、（衰减曲线法）、（临界比例度法）、（反应曲线法）。

16测量一个电路的电流，电流表必须和这个电路（串联）。

为了使电流表的接入不影响电路的原始状态，电流表本身的（内阻抗）要尽量小17、屏蔽分为（磁场屏蔽）和（电场屏蔽）两种。

18、控制方式一般分为（手动）和（自动）两大类，如果纠正系统的偏差是由人直接操作，这种回路称为（手动控制系统）；如果系统具有反馈通道组成的闭环回路并能自动纠正偏差，这种系统称为（自动控制系统）。

19、单位时间内流过管道截面的流体数量，称为（流量）；流量分为（瞬时流量）和（累积流量）又可分为（体积流量）和（质量流量）。

仪表自动化模考试题（含答案）一、判断题（共100题，每题1分，共100分）1、当PLC处于运行状态时，一开始就按照梯形图符号排列的先后顺序（从上到下、从右到左）逐一处理，也就是说PLC对梯形图是按扫描方式顺序执行程序，不存在几条并列支路同时工作的可能性。

A、正确B、错误正确答案：B2、椭圆齿轮流量计的测量部分是由两个相互连接的椭圆形齿轮、轴和壳体构成。

齿轮与(二壳体之间形成测量室。

A、正确B、错误正确答案：B3、压变送器的迁移相当于测量范围的平移。

A、正确B、错误正确答案：A4、DCS远程I/0单元的功能可将I/0控制单元放置在远离控制室的现场，数据通过通信传输的方式从远距离现场传至主控室。

A、正确B、错误正确答案：A5、干扰通道的放大系数尽可能大些，时间常数尽可能小些，干扰作用点尽量靠近调节阀，加大对象干扰通道的容易滞后,使干扰对被控变量的影响减小。

A、正确B、错误正确答案：B6、积分作用可以消除余差，因此在实际使用中，积分控制规律的过渡过程从被控变量偏离给定值开始到和给定值完全一致时结束。

A、正确B、错误正确答案：B7、将两根不同材料的金属导线的两端焊接在一起组成一个闭合回路，如果将其一端加热，那么在闭合回路中就有热电势产生，这种现象就称为热点现象。

A、正确B、错误正确答案：A8、补偿导线，对于各种热偶是通的。

A、正确B、错误正确答案：B9、电子式电动执行机构的伺服放大器一体化，其伺服放大器小到如烟盒大小，它不仅尺寸小，而且调整方便，功能齐全。

A、正确B、错误正确答案：A10、有A、B两块压力表，A表校验刻度500KPa点，B表校验刻度800KPa 点，得到它们的绝对误差都是5KPa,于是可以说两块压力表的测量准确程度相等。

A、正确B、错误正确答案：A11、标准孔板上游侧端面上，连接任意两点间的直线与垂直于中心线平侧之间的事少于3％。

A、正确B、错误正确答案：B12、调节阀减小机械噪声的方法主要是改进阀门本结构，特别是阀芯、阀座结构和导向部分的结构，提高刚度，减小可动构件的质量。

仪器仪表高级工技能考试题—-技能考试一、填空1.在调校仪表时，数据的记录和数据的处理应遵循的基本原则是（）·2．测量方法和理论引起的误差属于（）误差。

3.仪表的精度不仅与（）有关，还与仪表的（）有关。

4.表示仪表精度的相对百分误差、非线性误差、变差等都是指仪表在检测过程中达（）后的误差，都属（）误差．5.汽轮机的超速试验时，应检查超速信号的（）和保护装置的（）。

6.干扰线与套管之间以及套管与信号线之间存在分布电容，所以容易形成静电感应，只有（），这种静电感应才会消失。

7.差动电容式差压变送器主要包括（）和（）两部分．8.常用的压力校验仪器是（）和（）。

9.按工作原理分，物位测量仪表可分为（）、（）、（）、（）、（）、（）等类型。

10.为了解决导压管线被腐蚀、被堵塞的问题，可采用（），这种变送器的（）直接与容器上的法兰相接，在膜盒，毛细管和测量室所组成的密封系统充满（），作为传压介质。

11.双闭环比值调节系统由（）闭环回路，当主参数受干扰变化时副参数（），当副参数受干扰变化时主参数（）。

12.离心泵流量控制有（）、（）、（）等控制方式。

13在一般情况下应选用（）执行机构，大口径和高压差时应选用（）执行机构，大转矩蝶阀应选用（）执行机构．14.随着DCS和PLC的发展，两者之间的界线越来越（），功能相互（）。

15.第三代集散控制系统的主要特征是（）。

16.自20世纪70年代以来，以微机为核心的分布式控制系统将现代高科技的最新成就，（）、（）、（）和（）集为一体，使自动化仪表装置向系统化、分散化、多样化和高性能化的方向产生了一个质的飞跃。

17.可编程序控制器(PLC)是综合了（）、（）和（）的一种新型的、通用的自动控制装置．18.现代可编程序控制的输出信号有（）、（）、（）脉冲信号和模拟信号等。

19.差压计或差压变送器（）与测量管道的连接必须正确，引压管倾斜方向和坡度以及（）、（）、（）、（）的安装均应符合设计文件的规定。

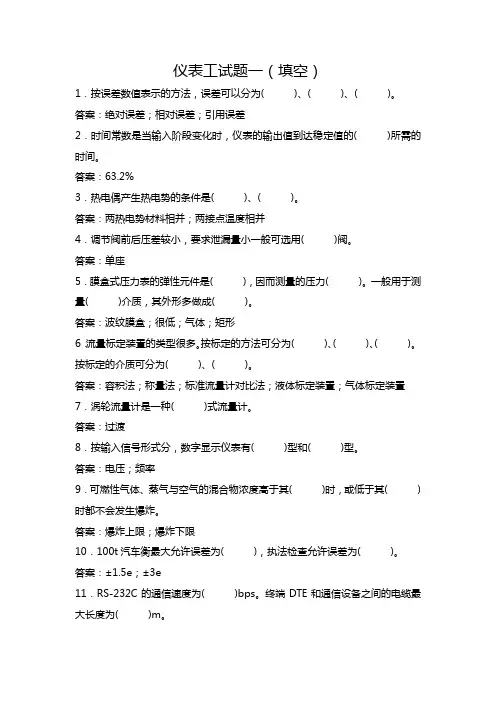

仪表工试题一（填空）1．按误差数值表示的方法，误差可以分为( )、( )、( )。

答案：绝对误差；相对误差；引用误差2．时间常数是当输入阶段变化时，仪表的输出值到达稳定值的( )所需的时间。

答案：63.2%3．热电偶产生热电势的条件是( )、( )。

答案：两热电势材料相并；两接点温度相并4．调节阀前后压差较小，要求泄漏量小一般可选用( )阀。

答案：单座5．膜盒式压力表的弹性元件是( )，因而测量的压力( )。

一般用于测量( )介质，其外形多做成( )。

答案：波纹膜盒；很低；气体；矩形6．流量标定装置的类型很多。

按标定的方法可分为( )、( )、( )。

按标定的介质可分为( )、( )。

答案：容积法；称量法；标准流量计对比法；液体标定装置；气体标定装置7．涡轮流量计是一种( )式流量计。

答案：过渡8．按输入信号形式分，数字显示仪表有( )型和( )型。

答案：电压；频率9．可燃性气体、蒸气与空气的混合物浓度高于其( )时，或低于其( )时都不会发生爆炸。

答案：爆炸上限；爆炸下限10．100t汽车衡最大允许误差为( )，执法检查允许误差为( )。

答案：±1.5e；±3e11．RS-232C的通信速度为( )bps。

终端DTE和通信设备之间的电缆最大长度为( )m。

答案：0-20K；1512．变频调速系统中的变频器一般分为( )与( )两种。

答案：交—交变频器；交—直—交变频器13．“等”与“级”是计量器具的主要特性指标之一。

“级”是根据示值( )确定的。

表明示值的档次。

按计量器具的标称值使用。

“等”根据( )确定的。

表明测量结果( )档次。

按该计量器具检定证书上给出的实际值使用。

答案：误差大小；扩展不确定度大小；扩展不确定度14．温标的种类很多，除摄氏温标外，还有( )、( )、( )等。

答案：华氏温标；热力学温标；国际实用温标15．同轴电缆辅设时多与电机、变送器、动力电缆距离至少有( )cm/kv。

仪表自动化试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.电磁流量计的传感器必须插入管道,转换器需要安装在传感器上或者采用壁挂式安装。

A、正确B、错误正确答案：B2.在串级控制系统中，系统通过主控制器的输出去控制调节阀。

A、正确B、错误正确答案：B3.为确保计算机控制系统的可靠运行，系统的供电一般采用可自动切换的双回路供电，并配有UPS在停电期间短时供电。

A、正确B、错误正确答案：A4.直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合。

A、正确B、错误正确答案：A5.电容式压变送器的正反行程的输出值之差是余差。

A、正确B、错误正确答案：B6.Kv的定义为：5~40℃的水，在阀两端100KPa压降下，调节阀全开时每小时流过的立方米数。

A、正确B、错误正确答案：A7.S型热电偶有较好的化学稳定性，不易氧化；具有较高的测量精度，一般可以作为精密温度测量，还可以作为基准热电偶。

A、正确B、错误正确答案：A8.比例控制的刚性结构使它具有控制作用非常及时的特点。

A、正确B、错误正确答案：A9.柱塞型阀芯均为上、下双导向。

A、正确B、错误正确答案：B10.压力表类型的选择依据之一是被测介质性质即物理性质和化学性质。

被测介质的温度高、黏度大小、脏污程度、腐蚀性、结晶物、可燃性、可爆性、氧化-还原性质或者特殊介质。

A、正确B、错误正确答案：B11.EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。

A、正确B、错误正确答案：A12.测量蒸汽流量时，节流装置的取压口方位在管道横截面的水平中心线上半部的90°左右的45°夹角范围内。

A、正确B、错误正确答案：B13.按结构形状分类，PLC可分为整体式和分散式两。

A、正确B、错误正确答案：B14.电动执行机构是由电动机带动减速装，在电信号的作用下产生直线运动和角度旋转运动。

SWTICS7-30D系列网C中的楼板市安续属于是本正律，比质機载、cml、お展模板、信号模板、通讯模板、功能模板。

仪表工变送器检修试题集1. 仪表工变送器检修试题一试题描述：变送器是工业生产过程中常见的一种测量仪器，具有重要的作用。

请根据以下描述，选择正确的答案。

1) 变送器的主要功能是什么？a) 进行温度、压力等物理量的测量b) 控制工业过程中的变量c) 转换电信号为标准信号d) 维护生产设备和仪器的正常运行2) 在进行变送器检修时，以下哪项是不正确的？a) 先确保设备断电并排空b) 拆卸变送器前需先将压力释放c) 采用合适的工具进行拆装d) 检查电缆连接是否牢固，且无短路或断路现象3) 当变送器出现测量误差时，以下哪一项可能是原因？a) 传感器老化b) 电缆连接不牢固c) 输送介质温度变化d) 使用不当导致器件损坏4) 在检修变送器时，以下哪一项步骤是不正确的？a) 清洁变送器各个部件b) 更换磨损严重的零部件c) 重新调整变送器的零偏和量程d) 使用保护膜覆盖变送器以防止灰尘侵入2. 仪表工变送器检修试题二试题描述：仪表工变送器的检修需要掌握一定的操作技巧和相关知识。

请根据以下描述，判断正误。

1) 变送器检修过程中，不需要关注环境温度和湿度，只需关注变送器本身即可。

2) 变送器校准时，只需校准一个测量点即可，其他点的误差会自动修正。

3) 变送器安装后，不需要进行定期的检查和维护。

请根据上述描述，选择正确的选项。

a) 1错误，2正确，3错误b) 1正确，2正确，3错误c) 1错误，2错误，3正确d) 1正确，2错误，3正确3. 仪表工变送器检修试题三试题描述：仪表工在进行变送器检修时需要掌握一些基本常识和技能。

请根据以下描述，回答问题。

1) 在检修现场操作时，仪表工应该佩戴以下哪个防护用具？a) 手套b) 步梯c) 防护眼镜d) 物料提升机2) 当变送器需要更换或修理时，应该采用哪种顺序操作？a) 关闭设备电源→停止介质输送→排空压力→拆卸变送器b) 拆卸变送器→关闭设备电源→停止介质输送→排空压力c) 停止介质输送→拆卸变送器→关闭设备电源→排空压力d) 关闭设备电源→排空压力→拆卸变送器→停止介质输送3) 在进行变送器校准时，下列哪项内容不属于校准的主要步骤？a) 电流输入校准b) 零点和量程调整c) 温度补偿d) 信号输出测试请根据上述描述，选择正确的选项。

仪表自动化测试题（附参考答案）一、判断题（共100题，每题1分，共100分）1、如果工艺生产要求的控制功能发生变化，一般来说，无需改变PLC的硬件设备，通过程序的编制与更改就能适应生产的需要。

A、正确B、错误正确答案：A2、透光式玻璃板液位计适于测量黏度大，色泽也较深的介质液位。

A、正确B、错误正确答案：B3、kWh是电功率的单位。

A、正确B、错误正确答案：B4、当测量脉动压力时，正常操作压力最高不得超过测量上限的1／2。

A、正确B、错误正确答案：B5、由于积分控制作用变化缓慢，容易使被控变量长时间偏离给值，因此积分作用很少单独使用。

A、正确B、错误正确答案：A6、不同厂商的智能变送器其传感元件、结构原理，通信协议不同的。

A、正确B、错误正确答案：A7、调节阀减小机械噪声的方法主要是改进阀门本结构，特别是阀芯、阀座结构和导向部分的结构，提高刚度，减小可动构件的质量。

A、正确B、错误正确答案：A8、对于西门子S7300或S7400PLC,如果访问不存在的数据单元或数据块，而且没有编写错误处理OB块，CPU将进入停止模式。

A、正确B、错误正确答案：A9、低毒物质进入人体所引发的病变称慢性中毒。

A、正确B、错误正确答案：B10、对于一般的PID控制，DCS控制站的扫描周期设定为1s即可满足要求。

A、正确B、错误正确答案：A11、常用的阀位发信装置主要有阀位传送器、阀位开关两种。

A、正确B、错误正确答案：A12、浮筒式液位计属于变浮力式液位计，浮球式液位计属于恒浮力式液位计。

A、正确B、错误正确答案：A13、从业人员在发现直接危及人身安全的紧急情况时，有权停止作业或者在采取可能的应急措施后撤离作业场所。

A、正确B、错误正确答案：A14、EJA传感器采用了两个谐振梁的差动结构、仪表受环境温度及静压的影响都十分微小。

A、正确B、错误正确答案：A15、工业上遇到的调节阀的噪声，大多数是气体动力噪声。

气体动力噪声是气体或蒸汽流过节流孔而产生的。

仪表高级工技能操作鉴定要素细目表工种：仪表维修工等级：高级工鉴定方式：技能操作、AA001用手持器在线读取FCX智能变送器参数1)场地准备(1)操作室.(2)室内、室外平安设施齐全、标准,无干扰.2)设备、材料准备3)4)测量技能说明本工程主要测量考生对智能终端(手操器)使用的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)手操器使用方法正确.(4)读取参数正确.(5)准备时间：5min(6)操作时间：20min(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)连接手操器.(2)实现在线通信.(3)读取变送器参数.(4)清理现场.2)技术要求(1)操作步骤正确.(2)读取的参数正确.(3)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.抽签号：__________评分记录表姓名：性别：劳动合同号: 单位_________________________ 试题名称：用手操器在线读取FCX智能变送器参数测试时间：20min考评员签字:二、AA002 HART手持终端的操作1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.4)测量技能说明本工程主要测量考生对HART手持终端器的操作水平. 2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)工具、用具使用正确.(4)符合平安操作标准.(5)准备时间：5min.(6)操作时间：30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)检查终端电源并上电.(2)正确识别HAR"持终端的键盘.(3)终端与变送器正确接线.(4)利用终端调整变送器参数.(5)利用终端观察变送器参数.2)技术要求(1)操作步骤正确.(2)读取的参数正确.(3)符合平安标准.测试规定说明(1)如操作违章,将停止测试. (2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.评分记录表姓名： 性别： 劳动合同号: 试题名称：HAR 可持终端的操作抽签号:单位 ___________________考核时间：30min、BA001 JX —300X DCS 静态画面的制作2.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)测量技能说明本工程主要测量考生制作 JX —300 DCS 静态画面的综合水平.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全.(3)使用写命令时,注意路径和命名的平安性,检查操作站是否在工程师环境.(4)准备时间：5min . (5)操作时间：40min .(6)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明1)操作内容(1)进入JX-300X 组态画面. (2)进入流程图画面. (3)进入操作站设置. (4)按要求绘图,并保存文件. 2)技术要求 (1)操作步骤正确.(2)所绘流程图与给定图形相同. (3)符合平安操作标准. 3)测试规定说明考评员签字: 年 月 日(1)如操作违章,将停止测试.(2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.抽签号:评分记录表姓名：性别：劳动合同号：单位试题名称：JX —300 DCS静态画面的制作测试时间：40min考评员签字:四、BA002 ST—3000智能变送器现场调整零点和量程的操作1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)5)本工程主要测量考生调整ST-3000智能变送器零点和量程的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)在拆线、接线过程中不能带电操作.(4)要先泄压,不能带压操作.(5)准备时间：5min.(6)操作时间：30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)与工艺人员联系,将自动切至手动.(2)关三阀组的正负阀,开平衡阀,再翻开排污阀将表内压力泄掉.⑶ 停电泄压,接压力信号发生器.(4)通过卡件给仪表送电.(5)调整零点和量程,检查线性.(6)签写校验单.(7)表复位,投用,通知工艺人员表量程已改好.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)仪表调试精度符合要求.2)测试规定说明(1)如操作违章,将停止测试.(2)按100分进行评分,然后按鉴定比重10%进行折算.抽签号：__________评分记录表姓名：性别：劳动合同号：单位试题名称：ST—3000智能变送器现场调整零点和量程的操作测试时间：30min日五、BA003光导液位计的投用1.准备要求1)场地准备(1)考场各项平安举措齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)测量技能说明本工程主要测量考生对光导液位计投用的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)注意罐号应与一次表内标号一致.(4)准备时间：5min.(5)操作时间：30min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)在一■次表上设定标号.(2)在二次表上输入密码.(3)设定罐号. (4)设上、下限报警值. 2)技术要求(1)工具、用具使用正确. (2)操作步骤正确. (3)符合平安标准. 3)测试规定说明(1)如操作违章,将停止测试. (2)独立操作.(3)按100分进行评分,然后按鉴定比重10%进行折算.评分记录表姓名：性别： 劳动合同号：单位试题名称：光导液位计的投用抽签号:测试时间：30min六、BB001调节阀校验(带定位器的单座调节阀)1.准备要求1)准备要求(1)考场各项平安设施齐全、标准、无干扰.(2)现场有合格的气源,2)设备准备4)测量技能说明本工程主要测量考生的校验技能.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具、材料准备齐全.(3)准备时间：5min.(4)操作时间：30min.(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)正确连接校验台气源,校验台输出到定位器输入信号. (2)正确使用校验台. (3)正行程校验. (4)反行程校验. (5)灵敏限的测定. 2)技术要求(1)工具使用方法得当. (2)操作步骤正确.(3)非线性偏差不得超过土 1%. (4)灵敏限不得超过 0.3%. (5)反行程变差不得超过 1%. 3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监护,需要协助可口头向考评员说明.(3)按100分进行评分,然后按鉴定比重 20%进行折算.评分记录表姓名：性别： 劳动合同号：单位试题名称：调节阀校验(带定位器确实单座调节阀)抽签号:测试时间：30min七、BB002电接点压力表的校验1.准备要求1〕准备要求〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕5〕测量技能说明本工程主要测量考生对电接点压力表校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)电接点动作符合标准要求.(5)准备时间：5min.(6)操作时间：30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)电接点压力表外观检查.(2)电气接点绝缘检查.(3)将电接点压力表、标准压力表和加压装置连接好.(4)对电接点压力表进行性能检查、示值校验.(5)拨动上限(或下限)到题目要求值,进行升(降)压操作,检查接点动作情况.(6)填写开关校验报告.(7)撤除校验设施.(8)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)管路密封试验符合技术要求.(4)仪表调试精度符合要求.(5)报警偏差应小于允许误差绝对值.(6)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号:评分记录表姓名：性别：劳动合同号：单位考评员签字：年月日八、BB003差压开关的校验1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕本工程主要测量考生对差压开关校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)开关通断动作符合标准要求.(5)准备时间：5min.(6)操作时间：30min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)开关外观检查.(2)开关电气绝缘检查.(3)开关做静压密封试验.(4)将开关、标准仪表和加压装置连接好.(5)将压力升(降)至题目要求的设定点,调节开关调整螺钉使之动作,并检查接点动作情况.(6)反复调整设定点使之符合题目要求, 切换差也符合开关设计要求. 假设切换差是可调的, 对特殊要求的要调整切换差.(7)填写开关校验报告.(8)撤除校验设施.(9)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)管路密封试验符合技术要求.(4)仪表调试精度符合要求.(5)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号：_________评分记录表姓名：性别：劳动合同号：单位试题名称：压力开关的校验测试时间：30min九、BB004水校法校验浮筒液位〔界位〕变送器1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕设备准备3〕4〕5)测量技能说明本工程主要鉴定考生对浮筒液位计校验根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)校验后仪表到达精度及量程范围要求.(4)准备时间：5min.(5)操作时间：30 min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)翻开放空阀和排污阀.(2)仪表回路接线、上电检查.(3)校验灌水设施及标准仪器连接.(4)根据题目要求将变送器确定为0、50%、100%三个校验点.(5)计算出对应各校验点输出的灌水高度.(6)逐次灌水至各校验点对应高度,记录对应的仪表输出电流.(7)逐次放水至各校验点对应高度,记录对应的仪表输出电流.(8)计算变送器的示值误差是否在允许的范围内.(9)如超出允许误差,重复调整零位及量程.(10)填写校验报告.(11)停电后撤除校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号：_________评分记录表姓名：性别：劳动合同号：单位试题名称：水校法校验浮筒液位〔界位〕变送器测试时间：30min考评员签字:十、BB005电涡流轴位移传感器的校验步骤1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 设备准备2) 3)4)本工程主要测量考生对电涡流轴位移传感器校验的掌握程度.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全. (3)注意电源正、负极不能接反. (4)电压表极性不能接反. (5)探头线性范围不小于 2mm (6)灵敏度：8.47V/mm . (7)准备时间：5min . (8)操作时间：30min .(9)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明 1)操作内容 (1)接线.(2)正、反行程测定输出值并做好记录. (3)将距离与输出值在纸上用光滑曲线描绘出来. (4)确定该探头的线性应用区结论. (5)签名,填写日期. 2)技术要求(1)工具使用方法得当. (2)操作步骤正确.(3)电压表读数为小数点后三位. (4)符合平安操作标准. 3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明. (3)按100分进行评分,然后按鉴定比重20%进行折算.抽签号： __________评分记录表试题名称：电涡流轴位移传感器的校验步骤 测试时间：30min姓名：性别： 劳动合同号:单位 _________________________H ^一、BC001单座调节阀的定位器安装1 .准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)测量技能说明本工程主要测量考生的安装技能.2 .操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、设备、材料准备齐全. (3)准备时间：5min . (4)操作时间：40min .考评员签字: 年 月 日(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)正确连接定位器.(2)正确使用弯管器、锤刀.(3)紫铜管横平坚直,圆弧度无变形.2)技术要求(1)工具使用方法得当.(2)操作步骤正确.(3)正确连接固定定位器.(4)正确使用弯管器、锤刀.(5)紫筒管横平竖直,圆弧度无变形.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监护,需要协助可口头向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号： ________评分记录表姓名：性别：劳动合同号：单位试题名称：单座调节阀的定位器安装测试时间：40min考评员签字:十二、BC002热电阻与电缆〔导线〕的接线1.准备要求1〕场地准备〔1〕考场各项平安设施齐全、标准、无干扰.〔2〕照明良好,光线充足.2〕3)4)测量技能说明本工程主要鉴定考生对实际动手接线根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料备齐全.(3)接线质量符合标准及使用要求.(4)准备时间：5min.(5)操作时间：40min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)校对、检查导线,绝缘电阻符合要求.(2)剪去导线多余的局部.(3)削去线头绝缘,削掉线头氧化层.(4)导线穿入热电阻接线盒.(5)套上线芯标志；线头弯圈.(6)导线与热电阻接线端子固定连接.(7)清理现场.2)技术要求(1)剥线方法得当.(2)接线质量符合技术要求.(3)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号： _________评分记录表姓名：性别：劳动合同号：单位试题名称：热电阻与电缆(导线)的接线测试时间：40min 考评员签字:十三、BC003气体涡轮流量计叶轮轴承的清污1.准备要求1) 场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)测量技能说明本工程主要测量考生对气体涡轮流量计叶轮轴承清污的熟练程度.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(5)准备时间：5min.(6)操作时间：20min.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)准备工作.(2)取出压紧圈.(3)取出导流器.(4)取出叶轮.(5)取出轴承.(6)轴承清污.(7)部件组装.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)符合平安标准.测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号： _________评分记录表姓名：性别：劳动合同号：单位试题名称：气体涡轮流量计叶轮轴承的清污测试时间：20min考评员签字:十四、BC004如何用GEO湿地电阻测试仪测量仪表平安接地电阻〔用四极法〕1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)3)4)5)测量技能说明本工程主要测量考生对GEOX接地电阻测量仪的使用情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(5)准备时间：5min.(6)操作时间：30mi.(7)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明4)操作内容(1)确定平安接地接地极的位置,选择适宜距离和位置打下辅助接地极和电压极.(2)正确接线.(3)正确测试和记录.(4)判断结果是否正确,并将线路恢复原状.2)技术要求(1)工具、用具使用正确.(2)操作步骤正确.(3)辅助接地极与电压级距离符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号：__________评分记录表姓名：性别：劳动合同号：单位试题名称：如何用GEOX接地电阻测试仪测量仪表平安接地电阻〔用四极法〕测试时间：30min考评员签字:十五、BC005 TPS系统限制回路的组态步骤1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)测量技能说明本工程主要测量考生对TPS系统组态的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)准备时间：5min.(4)操作时间：50min.(5)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作程序(1)选择输入输出点通道号.(2)进行回路组态.(3)数据存盘、装载.(4)工程师级别.(5)回路运行状态,确认无误后交付操作人员.2)技术要求(1)操作步骤正确.(2)所做组态符合给定要求.(3)所做回路能正常投用.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号：__________评分记录表姓名：性别：劳动合同号：单位试题名称：TPS系统限制回路的组态步骤测试时间：50min十六、BD001气动差压变送器的故障检查处理1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备3)4)5)测量技能说明本工程主要鉴定考生对差压变送器常见故障的处理根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、材料准备齐全.(3)处理后仪表能够满足正常使用要求.(4)准备时间：5min.(5)操作时间：40min.(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容11)差压变送器按校验方法接线、供风.22)假设仪表没有输出,那么应依次检查气源压力、放大器皮膜、放大器钢球、喷嘴挡板位置等是否正常,假设不正常,依次排除.(3)假设仪表输出最大,那么应依次检查气源压力、节流孔畅通、喷嘴档板位置等逐项是否正常并对发现的问题进行处理.(4)假设仪表输出振荡,那么检查放大器钢球组装或变送器杠杆机构组装是否合理,调零弹簧是否并圈等,并重新组装再试,直到排除故障.(5)假设仪表指示偏低,那么检查零位是否漂移、量程螺母是否松动等,重新调整巩固.(6)差压变送器静压误差超差,检查测量膜盒组装是否合理,重新组装再试,直到符合要求.(7)故障处理后重新按标准要求校验变送器.(8)计算变送器的示值误差是否在允许的范围内.(9)如超出允许误差,重复调整零位及量程.(10)填写校验报告.(11)撤除校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)处理故障步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:评分记录表姓名：性别：劳动合同号：单位试题名称：气动差压变送器的故障检查处理测试时间：40min十七、BD002热电偶测温的常见故障处理3 .准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)4)本工程主要鉴定考生对实际处理测温热电偶故障根本技能的掌握情况.4 .操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、用具准备齐全.(3)处理检查故障的方法符合标准及使用要求. (4)准备时间：5min . (5)操作时间：40min .(6)提前完成操作不加分,超过规定时间按规定标准评分. 3.操作程序及说明 1)操作内容(1)假设热电偶所测温度指示偏高或指示偏大,应依次检查限制室接线柜端子处补偿导线是否连接牢固；热电偶接线板处热电偶以及补偿导线连接是否牢固；补偿导线是否开路； 热电偶是否断路；检查补偿导线绝缘电阻是否符合要求等.如果存在问题及时解决.(2)假设热电偶所测温度指示偏低或没有指示,那么应依次检查补偿导线是否有接地或短路现 象；热电偶是否在接线板处有短路现象；补偿导线级性是否接反； 热电偶极性是否接反；热电偶插深不够；热电偶保护管路插深不够等.发现问题就及时解决.(3)清理现场.2)技术要求(1)检查分析故障方法得当.(2)处理结果满足使用要求.(3)质量符合技术要求.(4)符合平安文明施工要求.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算.抽签号:评分记录表姓名：性别：劳动合同号：单位十八、BD003浮筒液位(界位)变送器的故障检查处理1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰. (2)照明良好,光线充足. 2)设备准备3)准备4)5)测量技能说明本工程主要鉴定考生对电动浮筒注液位计故障处理根本技能的掌握情况.2.操作要求及时限(1)必须穿戴劳动保护用品. (2)必备的工具、材料准备齐全.(3)故障处理后经校验仪表到达精度及量程范围要求. (4)准备时间：5min . (5)操作时间：40min .(6)提前完成操作不加分,超过规定时间按规定标准评分.3.操作程序及说明1)操作内容(1)翻开放空阀和排污阀.(2)仪表回路接线、上电.(3)校验灌水设施及标准仪器连接.(4)根据题目要求将变送器量程确定为0、50% 100%E介校验点.(5)计算出对应各校验点输出的灌水高度.(6)灌水至满量程校验点对应高度,检查仪表输出电流,假设输出电流偏低,应依次检查灌水高度计算是否正确；浮筒安装是否满足使用要求；检查浮筒是否破裂；检查浮筒内是否脏污；扭力杆是否变形、动作不畅；检查压敏元件是否老化、是否松动；浮筒本体是否有倾斜现象等,并就发现的问题加以处理.(7)灌水至满量程校验点对应高度,检查仪表输出电流,假设输出电流偏高或指示最大,那么应依次检查灌水高度计算是否正确；浮筒安装是否满足使用要求；检查浮筒是否脱落裂；扭力杆是否变形、动作不畅；检查压敏元件是否老化、是否松动；并根据判断处理发现的故障.(8)假设仪表上电后没有任何输出,那么应依次检查仪表供电电压是否太低；供电极性是否接反；压敏元件是否松动或损坏；变送器放大板故障等.并就发现的问题加以解决.(9)故障处理后按浮筒校验规程进行零位、量程校验.(10)填写故障分析处理及仪表校验报告.(11)停电后撤除检查校验设施.(12)清理现场.2)技术要求(1)工具使用方法得当.(2)故障检查分析步骤正确.(3)仪表调试精度符合要求.(4)符合平安标准.3)测试规定说明(1)如操作违章,将停止测试.(2)有专人监考,需要协助可向考评员说明.(3)按100分进行评分,然后按鉴定比重30%进行折算抽签号:评分记录表姓名：性别：劳动合同号：单位考评员签字：年月日十九、BD004调节阀动作迟钝的故障排除1.准备要求1)场地准备(1)考场各项平安设施齐全、标准、无干扰.(2)照明良好,光线充足.2)设备准备5)测量技能说明本工程主要测量考生对调节阀故障排除的综合水平.2.操作要求及时限(1)必须穿戴劳动保护用品.(2)必备的工具、用具准备齐全.(3)如阀内为高温、高压、有毒、易腐蚀介质,要有相应的平安举措.(4)准备时间：5min.(5)操作时间：20min.(6)提前完成操作不加分,超过规定时间按规定标准评分.。

仪表工技术比武试题一、填空题：1、某仪表的防爆标志为ExiaⅡBT4,那么Ex是（防爆总标志），ia是（本质安全型），ⅡB是（工厂用B级）T4是(温度组别，仪表表面温度不高于135℃).2、节流孔板前的直管段一般要求（10）D，孔板后的直管段一般要求（5）D，为了正确测量，孔板前直管段最好（30～50）D，特别是孔板前有泵式调节阀更如此。

3、误差按出现规律分（系统误差）（疏忽误差）与（随机误差）4、1mmH2O=(9.81Pa) 1mmHg＝（133.6Pa）1工程大气压＝（9.8065×104 Pa）1atm＝（1.033×105 ）Pa5、分散控制系统是集（计算机技术）、（控制技术）、（通讯技术）和（CRT技术）为一体的综合性产品。

6、差压液位计的安装，其取压点与液位零点不在同一水平位置时，必须引入（迁移），双法兰变送器测量液位时，法兰在下，无论取压点与液位零点位置如何，必须引入（负迁移）。

7、调节阀的动作方式可分（气开）和（气闭）8、PLC由（主机）（输入组件）（输出组件）（电源组件）和（编程器）几个部分组成9、K型热偶延长型补偿导线材质（镍铬－镍硅）绝缘层颜色（红＋黑-）10、用压力表测量液位时，仪表安装的高度应与液位零位的高度（相同），否则应对（高度差）进行修正。

11、压力开关是一种简单的（压力控制装置），当被测压力达到额定值时，压力开关可发出（警报或控制）信号。

12、被测介质低于80℃及2MPa时，可选用（皮）或（橡皮）垫片；低于450℃及5MPa时可选用（石棉）或（铅）垫片；温度及压力或更高时选用（退火紫铜）或（铝）垫片。

13、集散控制系统的组态主要包括（系统组态）、（画面组态）和（控制组态）三种。

14、同一工艺管线上安装T与P测点（压力）测点应在前面。

15、法兰取压的取压孔中心与孔板端面距离是（1英寸）。

16、四种常用测温元件分度号：（E）（K）（B）（Pt100）。

题库：仪表技术人员考试试题含答案(最新版)仪表技术人员考试试题一、填空题专业基础知识1、转子流量计必须由垂直安装。

2、测量液体压力时，取压点设在管道的下半部，在导压管的最高点应装设集气器，测量气体压力时，取压点设在管道的上半部，在导压管的最低点应装设气液分离器。

3、仪表调校的主要内容调零点、调量程、调线性。

4、当温度取源部件与工艺管道呈倾斜安装时，取源部件应逆着介质流向插入。

5、仪表引压管路的强度和严密性需要试验，当用液体试压时一般应为设计压力的1.25 倍，当用气体试压时一般应为设计压力的1.15 倍。

6、测温元件一般应插入管道越过管道中心5～10mm7、节流孔板前的直管段一般要求 10 D，节流孔板后直管段一般要求 5 D。

8、伴热蒸汽压一般不超过 0.5 MPa 。

9、玻璃液位计是根据连通器原理工作的，翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。

10、仪表电缆保护管敷设应从电缆槽盒的侧面进入，不应从底部或上部进入。

11、仪表电缆保护管敷设连接形式采用螺纹连接，不得采用套管连接。

12、仪表电缆保护管敷设螺纹加工应光滑、完整、无蚀，在螺纹上应以电力复合脂或导电性防锈脂，不得在螺纹上缠麻或缠绝缘胶带及涂其它油漆，螺纹有效啮合扣数不应小于 5 扣。

14、在热电偶温度计中，R100表示为1000℃时的电阻值。

17、翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。

18、现场总线通讯传送的是数字信号，模拟通信传送的是 4～20mA模拟信号。

19、1千克力=9.8牛顿，1MPa=106Pa。

20、测量范围20～100℃的下限值为+20℃，上限值为+100℃，量程为80℃。

21、按误差数值表示的方法，误差可分为绝对误差、相对误差、引用误差。

22、双金属温度计是利用固体受热膨胀的性质而制成的测温仪表，其精度等级为1～2.5级。

23、仪表校准和试验用的标准仪器仪表其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3 。
