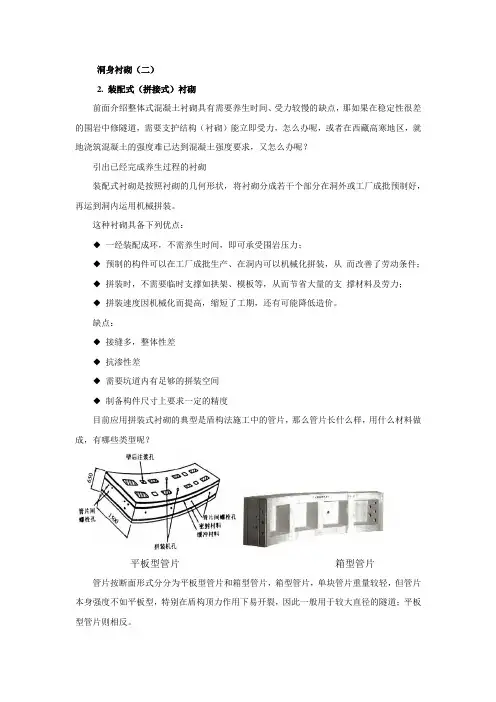

洞身衬砌（二）2. 装配式（拼接式）衬砌前面介绍整体式混凝土衬砌具有需要养生时间、受力较慢的缺点，那如果在稳定性很差的围岩中修隧道，需要支护结构（衬砌）能立即受力，怎么办呢，或者在西藏高寒地区，就地浇筑混凝土的强度难已达到混凝土强度要求，又怎么办呢？引出已经完成养生过程的衬砌装配式衬砌是按照衬砌的几何形状，将衬砌分成若干个部分在洞外或工厂成批预制好，再运到洞内运用机械拼装。
这种衬砌具备下列优点：◆一经装配成环，不需养生时间，即可承受围岩压力；◆预制的构件可以在工厂成批生产、在洞内可以机械化拼装，从而改善了劳动条件；◆拼装时，不需要临时支撑如拱架、模板等，从而节省大量的支撑材料及劳力；◆拼装速度因机械化而提高，缩短了工期，还有可能降低造价。
缺点：◆接缝多，整体性差◆抗渗性差◆需要坑道内有足够的拼装空间◆制备构件尺寸上要求一定的精度目前应用拼装式衬砌的典型是盾构法施工中的管片，那么管片长什么样，用什么材料做成，有哪些类型呢？平板型管片箱型管片管片按断面形式分分为平板型管片和箱型管片，箱型管片，单块管片重量较轻，但管片本身强度不如平板型，特别在盾构顶力作用下易开裂，因此一般用于较大直径的隧道；平板型管片则相反。
管片按材料分类可分为钢筋混凝土管片，钢管片，球墨铸铁管片和复合管片。
最常用的为钢筋混凝土管片。
盾构隧道衬砌的主体是管片拼装组成的管环，管环通常由A（标准块）、B（邻接块）和K（封顶快）组成，管环分块数为n=x+2+1。
3. 锚喷式衬砌（1）喷射混凝土喷射混凝土是指用喷射机将掺有速凝剂的混凝土拌和料和水汇合成为浆状，以一定压力高速喷射到坑道的岩壁上凝结而成的混凝土。
①喷射混凝土的特点◆充填裂隙加固围岩◆封闭围岩壁面防止风化◆喷射混凝土与围岩组成共同承载体系②喷射混凝土的优、缺点优点：◆柔性支护◆支护及时◆不用模板、拱架◆施工工艺简单缺点：回弹量大、止水性弱（2）锚杆是利用金属或其他高抗拉性能的材料制作的一种杆状构件。

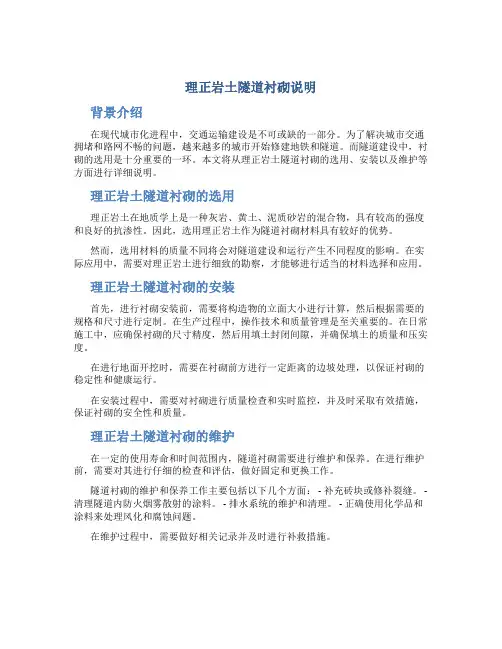

理正岩土隧道衬砌说明背景介绍在现代城市化进程中，交通运输建设是不可或缺的一部分。
为了解决城市交通拥堵和路网不畅的问题，越来越多的城市开始修建地铁和隧道。
而隧道建设中，衬砌的选用是十分重要的一环。
本文将从理正岩土隧道衬砌的选用、安装以及维护等方面进行详细说明。
理正岩土隧道衬砌的选用理正岩土在地质学上是一种灰岩、黄土、泥质砂岩的混合物，具有较高的强度和良好的抗渗性。
因此，选用理正岩土作为隧道衬砌材料具有较好的优势。
然而，选用材料的质量不同将会对隧道建设和运行产生不同程度的影响。
在实际应用中，需要对理正岩土进行细致的勘察，才能够进行适当的材料选择和应用。
理正岩土隧道衬砌的安装首先，进行衬砌安装前，需要将构造物的立面大小进行计算，然后根据需要的规格和尺寸进行定制。
在生产过程中，操作技术和质量管理是至关重要的。
在日常施工中，应确保衬砌的尺寸精度，然后用填土封闭间隙，并确保填土的质量和压实度。
在进行地面开挖时，需要在衬砌前方进行一定距离的边坡处理，以保证衬砌的稳定性和健康运行。
在安装过程中，需要对衬砌进行质量检查和实时监控，并及时采取有效措施，保证衬砌的安全性和质量。
理正岩土隧道衬砌的维护在一定的使用寿命和时间范围内，隧道衬砌需要进行维护和保养。
在进行维护前，需要对其进行仔细的检查和评估，做好固定和更换工作。
隧道衬砌的维护和保养工作主要包括以下几个方面： - 补充砖块或修补裂缝。
- 清理隧道内防火烟雾散射的涂料。
- 排水系统的维护和清理。
- 正确使用化学品和涂料来处理风化和腐蚀问题。
在维护过程中，需要做好相关记录并及时进行补救措施。
总结在隧道建设和管理中，安装、维护和保养隧道衬砌是保障隧道安全和长期使用的关键。
因此，在进行这些工作时，需要对材料质量、制造工艺、施工技术和维护方法等方面进行综合考虑。
整个过程需要在专业人员的指导和监管下完成，既保证了质量，同时也保障了隧道的安全和持续发展。

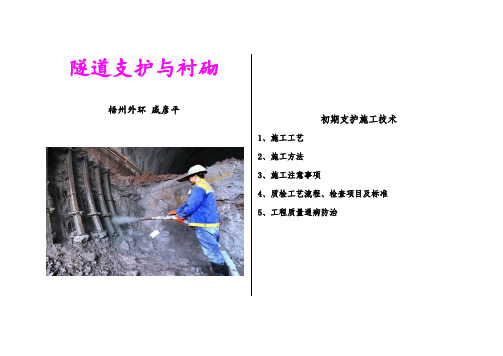

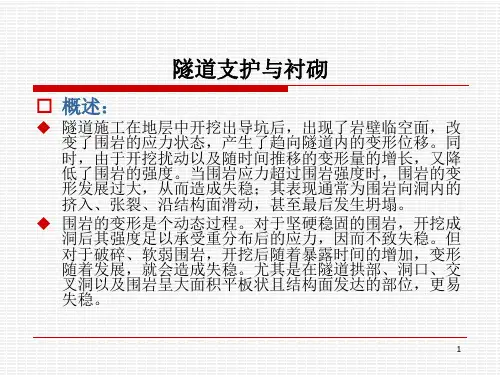

隧道支护与衬砌梧州外环戚彦平初期支护施工技术1、施工工艺2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治一、施工工艺二、施工方法1、锚杆施工方法洞身开挖完经初喷砼后，先由测量人员用油漆按设计标定锚杆位置。
