【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！DL型单级多吸立式离心清水泵单吸立式多级离心泵概述：DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
单吸立式多级离心泵参数范围：流量Q 4.9~200m3/s扬程H 21.6~239m单吸立式多级离心泵型号说明：80DL20×4 80DLR20×480－进水口直径（毫米）20－单级扬程（米）DL－立式多级分段式离心泵DLR－立式多级分段式热水离心泵4－4级单吸立式多级离心泵结构型式：泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
单吸立式多级离心泵旋转方向：从电机端看，泵为逆时针方向旋转。
单吸立式多级离心泵主要零件材质：泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
单吸立式多级离心泵成套范围：成套供应泵和电动机。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！84参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg40DL-12×2 4.96.27.41.361.722.0624.823.621.614800.8911.121.5 Y90L-4B53740393.19 201404021040DL-12×3 4.96.27.41.361.722.0637.235.432.414801.341.491.672.2 Y100L1-4B53740393.19 201404025040DL-12×4 4.96.27.41.361.722.0649.647.243.214801.791.992.233 Y100L2-4B53740393.19 201404027040DL-12×5 4.96.27.41.361.722.0662595414802.242.492.794 Y112M-4B53740393.19 201404029040DL-12×6 4.96.27.41.361.722.0674.470.864.814802.682.993.354 Y132S-4B53740393.19 201404031040DL-12×7 4.96.27.41.361.722.0686.882.675.614803.133.493.915.5 Y132S-4B53740393.19 201404033540DL-12×8 4.96.27.41.361.722.0699.294.486.414803.583.984.465.5 Y132M-4B53740393.19 201404035540DL-12×9 4.96.27.41.361.722.0611210697.214804.044.475.027.5 Y132M-4B53740393.19 201404037540DL-12×10 4.96.27.41.361.722.0612411810814804.474.985.587.5 Y132M-4B53740393.19 201404039540DL-12×11 4.96.27.41.361.722.0613613011914804.95.496.157.5 Y160M-4B53740393.19 201404041540DL-12×12 4.96.27.41.361.722.0614914213014805.375.996.7211 Y100L2-4B53740393.19 201404044050DL12×2912.616.22.53.54.526.624.421.214801.31.551.83 Y100L2-4B55054522.582.663.16200504023550DL12×3912.616.22.53.54.539.936.631.814801.962.332.73 Y100L2-4B55054522.582.663.16200504025685参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg50DL12×4912.616.22.53.54.553.248.842.414802.613.13.64 Y112M-4B55054522.582.663.16200504028550DL12×5912.616.22.53.54.566.5615314803.263.884.55.5 Y132S-4B55054522.582.663.16200504032650DL12×6912.616.22.53.54.579.873.263.614803.914.655.45.5 Y132S-4B55054522.582.663.16200504034750DL12×7912.616.22.53.54.593.185.474.214804.565.436.37.5 Y132M-4B55054522.582.663.16200504038150DL12×8912.616.22.53.54.5106.497.684.814805.226.27.197.5 Y132M-4B55054522.582.663.16200504040250DL12×9912.616.22.53.54.5119.7109.895.414805.876.988.0911 Y160M-4B55054522.582.663.16200504046850DL12×10912.616.22.53.54.513312210614806.527.758.9911 Y160M-4B55054522.582.663.16200504048965DL-16×2 18303558.339.7237322914803.244.224.615.5 Y132S-4B55662602.412.823.03232655037965DL-16×3 18303558.339.7255.54843.514804.866.336.97.5 Y132M-4B55662602.412.823.03232655044765DL-16×4 18303558.339.7274645814806.488.449.2111 Y160M-4B55662602.412.823.03232655053665DL-16×5 18303558.339.7292.58072.514808.110.611.515 Y160L-4B55662602.412.823.03232655060065DL-16×6 18303558.339.72111968714809.7212.713.815 Y160L-4B55662602.412.823.03232655064465DL-16×7 18303558.339.72130112102148011.414.816.218.5 Y180M-4V15662602.412.823.03232655072886参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg65DL-16×8 18303558.339.7214812811614801316.918.422 Y180L-4V15662602.412.823.03232655079465DL-16×9 18303558.339.72167144131148014.61920.822 Y180L-4V15662602.412.823.03232655083965DL-16×10 18303558.339.72185160145148016.221.12330 Y200L-4V15662602.412.823.03232655096280DL-20×2 32.450.465.1691418.143.24034.214806.287.849.1311 Y160M-4V160.77066.52.162.492.82255806556680DL-20×3 32.450.465.1691418.164.86051.314809.4211.813.715 Y160L-4V160.77066.52.162.492.82255806564080DL-20×4 32.450.465.1691418.186.48068.4148012.615.718.322 Y180L-4V160.77066.52.162.492.82255806575680DL-20×5 50.465.161418.110085.51480 19.622.830 Y200L-4V17066.52.492.82255806590080DL-20×6 32.450.465.1691418.1129.6120102.6148018.823.527.430 Y200L-4V160.77066.52.162.492.82255806594580DL-20×7 32.450.465.1691418.1151140120148021.927.53237 Y225S-4V160.77066.52.162.492.822558065103880DL-20×8 32.450.465.1691418.1173160137148025.131.436.645 Y225M-4V160.77066.52.162.492.822558065112080DL-20×9 32.450.465.1691418.1194180154148028.235.341.445 Y225M-4V160.77066.52.162.492.822558065117580DL-20×10 32.450.465.1691418.1216200171148031.439.245.655 Y250M-4V160.77066.52.162.492.822558065133580DL-30×2 2643487.211.913.36860562980810.110.615 Y160M2-2B560.77066.52.162.492.82162808016787参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg80DL-30×3 2643487.211.913.3102908329801215.115.918.5 Y160L-2B560.77066.52.162.492.82162808019080DL-30×4 2643487.211.913.313612011129801620.121.230 Y200L1-2B560.77066.52.162.492.82162808021480DL-30×5 2643487.211.913.3170150139298020.125.226.530 Y200L1-2B560.77066.52.162.492.82162808023880DL-30×6 2643487.211.913.3204180167298024.130.231.837 Y200L2-2B560.77066.52.162.492.82162808026180DL-30×7 434811.913.32101952980 35.237.145 Y225M-2B57066.52.492.82162808028480DL-30×8 2643487.211.913.3272240222298032.140.242.455 Y250M-2B560.77066.52.162.492.82162808030780DL-30×9 2643487.211.913.3306270250298036.145.347.755 Y250M-2B560.77066.52.162.492.821628080330100DL-20×2 721001262027.83543.44034148013.115.116.722 Y180L-4V16572702.833.534.426710080764100DL-20×3 721001262027.83565.16051148019.622.72530 Y200L-4V16572702.833.534.426710080900100DL-20×4 721001262027.83586.88068148026.230.333.337 Y225S-4V16572702.833.534.426710080995100DL-20×5 721001262027.83510910085148032.937.941.745 Y225M-4V16572702.833.534.4267100801079100DL-20×6 721001262027.835130120102148039.345.45055 Y250M-4V16572702.833.534.4267100801241100DL-20×7 721001262027.835152140119148045.95358.475 Y280S-4V16572702.833.534.426710080144388参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η必须汽蚀余量叶轮名义直径进出口径泵重功率型号m3/s L/s m r/min kw kw % m mm mm kg100DL-20×8 721001262027.835174160136148052.560.566.775 Y250M-4V16572702.833.534.4267100801500100DL-20×9 721001262027.835195180153148058.868.17590 Y280S-4V16572702.833.534.4267100801600100DL-20×10 721001262027.835217200170148065.575.683.390 Y250M-4V16572702.833.534.4267100801657125DL-25×2 12016020033.344.455.6535044148024.128.732.837 Y225S-4V17276733.13.53.8301150125825125DL-25×3 12016020033.344.455.679.57566148036.14349.255 Y250M-4V17276733.13.53.8301150125970125DL-25×4 12016020033.344.455.610610088148048.157.365.775 Y250M-4V17276733.13.53.83011501251110125DL-25×5 12016020033.344.455.6133125110148060.471.782.190 Y280S-4V17276733.13.53.83011501251255125DL-25×6 12016020033.344.455.6159150132148072.28698.5110 Y315S-4V17276733.13.53.83011501251410125DL-25×7 12016020033.344.455.6186175154148084.2100115132 Y315M-4V17276733.13.53.83011501251570125DL-25×8 12016020033.344.455.6212200176148096.2115132132 Y315M-4V17276733.13.53.83011501251880125DL-25×9 12016020033.344.455.62392251981480108129148160 Y315L1-4V17276733.13.53.8301150125。

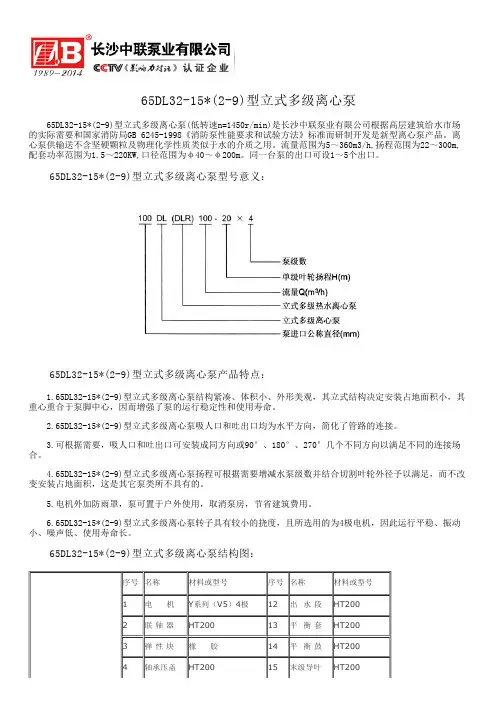

65DL32-15*(2-9)型立式多级离心泵 65DL32-15*(2-9)型立式多级离心泵(低转速n=1450r/min)是长沙中联泵业有限公司根据高层建筑给水市场的实际需要和国家消防局GB 6245-1998《消防泵性能要求和试验方法》标准而研制开发是新型离心泵产品。
离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口。
65DL32-15*(2-9)型立式多级离心泵型号意义： 65DL32-15*(2-9)型立式多级离心泵产品特点： 1.65DL32-15*(2-9)型立式多级离心泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。
2.65DL32-15*(2-9)型立式多级离心泵吸人口和吐出口均为水平方向，简化了管路的连接。
3.可根据需要，吸人口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。
4.65DL32-15*(2-9)型立式多级离心泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足，而不改变安装占地面积，这是其它泵类所不具有的。
5.电机外加防雨罩，泵可置于户外使用，取消泵房，节省建筑费用。
6.65DL32-15*(2-9)型立式多级离心泵转子具有较小的挠度，且所选用的为4极电机，因此运行平稳、振动小、噪声低、使用寿命长。
65DL32-15*(2-9)型立式多级离心泵结构图： 序号名称材料或型号序号名称材料或型号1电 机Y系列（V5）4极12出 水 段HT2002联 轴 器HT20013平 衡 套HT2003弹 性 块橡 胶14平 衡 鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中 段HT2006轴 承 盒HT20017导 叶HT2007轴 承180系列18叶 轮HT2008挡 水 套4519出 水 段HT2009石棉压盖HT20020下 轴 套4510石 棉石 棉21下 轴 承铜合金11填料函体HT20022轴45、2Cr13 65DL32-15*(2-9)型立式多级离心泵结构说明： 65DL32-15*(2-9)型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
DL型单级多吸立式离心清水泵
DL型多级立式离心泵概述：
DL型泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
DL型泵输送介质温度在80℃以下，DLR型泵输送介质温度在150℃以下。
DL型多级立式离心泵参数范围：
流量Q 4.9~200m3/s
扬程H 21.6~239m
DL型多级立式离心泵型号说明：
80DL20×4 80DLR20×4
80－进水口直径（毫米）
20－单级扬程（米）
DL－立式多级分段式离心泵
DLR－立式多级分段式热水离心泵
4－4级
DL型多级立式离心泵结构型式：
泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
DL型多级立式离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
DL型多级立式离心泵主要零件材质：
泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
DL型多级立式离心泵成套范围：
成套供应泵和电动机。
84
85
86
87
88。
【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
一、立式多级离心泵产品概述DL、DLR型泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。
流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。
DL、DLR型泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。
二、立式多级离心泵型号意义例如：100DL100-20*5100-泵吸入口直径(mm)DL-立式多级离心泵100-设计流量(m3/h)20-单级扬程(m)5-级数三、立式多级离心泵结构图DL型立式多级离心泵性能参数为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。
一、影响多级离心泵组效率的几个因素多级离心泵的效率是机械、容积和水力三种效率的乘积。
泵组的效率为多级离心泵效率和电机效率的乘积。
造成多级离心泵组效率低的因素主要有以下几个。
1．多级离心泵本身效率是最根本的影响。
同样工作条件下的泵，效率可能相差15％以上。
2．离心泵的运行工况低于泵的额定工况，泵效低，耗能高。
3．电机效率在运用中基本保持不变。
因此选择一台高效率电机致关重要。
4．机械效率的影响主要与设计及制造质量有关。
泵选定后，后期管理影响较小。
5．水力损失包括水力摩擦和局部阻力损失。
泵运行一定时间后，不可避免地造成叶轮及导叶等部件表面磨损，水力损失增大，水力效率降低。
6．多级离心泵的容积损失又称泄漏损失，包括叶轮密封环、级间、轴向力平衡机构三种泄漏损失。
容积效率的高低不仅与设计制造有关，更与后期管理有关。
泵连续运行一定时间后，由于各部件之间摩擦，间隙增大，容积效率降低。
DL型立式多级泵
产品名称
DL型立式多级泵
产品简介
立式安装形式，节省占地面积高扬程、低能耗、性能可靠。
零件互换性强、使用维护方便。
产品规格齐全，覆盖面广，方便选购。
DL适用于抽送清水或类似清水的液体，温度不高于80度。
DLR具有水冷装置，适用于抽送热水或类似热水的液体，温度不高于150度。
型号说明
□ DL □×□
│ │ │ │
│ │ │ 泵的级数。
│ │ 单级扬程（m）。
│ 立式多级离心泵。
泵吸入口直径（mm）。
DLR———立式多级热水离心泵。
应用领域
消防供水高楼供水工业供水
产品特点
该型泵属于节段、卧式、封闭叶轮的多级离心泵，包括10个尺寸规格。
每个规格有2到最多13级叶轮。
轴向力主要靠叶轮的独特结构来平衡，残余轴向力则由深沟球轴承来承受。
每一种泵可以安装不同直径的叶轮,使用户的不同性能要求都能得到满足，减小功率的损耗。
对于规格小于KDW65的泵，吸入段侧的泵脚位于第一级中段上，吸入口方向或以做适当调整，以适应不同的安装情况。
一般情况下，
型谱图资料来源：/product/html/?104.html。

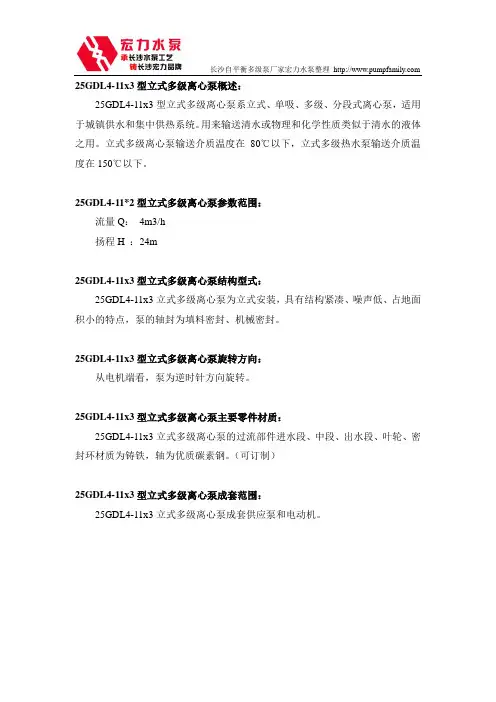

长沙自平衡多级泵厂家宏力水泵整理 25GDL4-11x3型立式多级离心泵概述：
25GDL4-11x3型立式多级离心泵系立式、单吸、多级、分段式离心泵，适用于城镇供水和集中供热系统。
用来输送清水或物理和化学性质类似于清水的液体之用。
立式多级离心泵输送介质温度在80℃以下，立式多级热水泵输送介质温度在150℃以下。
25GDL4-11*2型立式多级离心泵参数范围：
流量Q：4m3/h
扬程H ：24m
25GDL4-11x3型立式多级离心泵结构型式：
25GDL4-11x3立式多级离心泵为立式安装，具有结构紧凑、噪声低、占地面积小的特点，泵的轴封为填料密封、机械密封。
25GDL4-11x3型立式多级离心泵旋转方向：
从电机端看，泵为逆时针方向旋转。
25GDL4-11x3型立式多级离心泵主要零件材质：
25GDL4-11x3立式多级离心泵的过流部件进水段、中段、出水段、叶轮、密封环材质为铸铁，轴为优质碳素钢。
（可订制）
25GDL4-11x3型立式多级离心泵成套范围：
25GDL4-11x3立式多级离心泵成套供应泵和电动机。
【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。
流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。
同一台泵的出口可设1～5个出口，低转速n=1450r/min。
【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。
【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。
【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。
【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。
多级立式离心泵是一种常用的工业设备，广泛应用于供水、加压输送、供暖、空调等领域。
在使用多级立式离心泵时，需要遵守一定的操作规程和注意事项，以确保设备的安全运行和有效工作。
下面将针对多级立式离心泵的使用说明进行详细介绍。
一、设备介绍1. 多级立式离心泵是一种由进口轴承、轴封、泵体、叶轮等部件组成的泵类设备。
它具有高效节能、流量大、扬程高等特点，适用于中小型工业和民用建筑的供水和水循环系统。
2. 多级立式离心泵可根据用户的需求选择不同的材质，例如不锈钢、铸铁、铜等，以适应不同的工作环境和介质。
3. 设备采用了先进的结构设计和制造工艺，确保了设备的稳定性和可靠性。
多级立式离心泵的安装、使用、维护都比较简便。
二、操作规程1. 在启动多级立式离心泵之前，需要先检查设备的电源接线是否牢固，电机是否正常接地。
2. 启动时，应按照设备的操作说明书操作，以免因操作不当引起损坏或事故。
3. 注意监测设备的电流、电压和运行声音，确保设备的正常运行状态。
三、设备维护1. 定期检查设备的轴承、轴封、叶轮等部件的磨损情况，发现问题及时更换。
2. 维护人员应具备一定的机械和电气知识，能够及时发现和处理设备的故障。
3. 在设备不使用时，需要及时清洗泵体内部的介质并进行防腐处理，以延长设备的使用寿命。
四、安全注意事项1. 在使用多级立式离心泵时，需保持设备周围的清洁和整洁，避免进入异物影响设备的正常工作。
2. 禁止在设备运行中进行维修和保养操作，以免发生危险。
3. 正确操作设备，避免超负荷运行，以免损坏设备和降低设备的寿命。
五、环保要求1. 多级立式离心泵使用过程中，需要注意减少设备的能耗和杜绝泄漏现象。
2. 设备使用寿命结束后，应按照环保要求进行处理，避免对环境造成污染。
六、结语通过以上介绍，我们对多级立式离心泵的使用说明有了更加全面的了解。
在实际操作中，我们需要严格依照设备的说明书和操作规程来进行操作，从而确保设备的正常运行和安全工作。
概述GENERALLDY型油泵系立式多级离心油泵，用以输送温度为0℃～80℃透平油。
供汽轮机、制氧机以及辅助机械的强制油润滑和液压之用。
主要用于集中油站中输送润滑油。
Model LDY oil pump is a vertical multi-staged centrifugal oil pump. It is used to deliver the turbine oil which the temperature is 0℃--80℃.Provide the steam turbine ,oxygeneratorand assists mechanical oil forcing lubricious the usefulness of the hydraulic pressure.泵型号意义说明举例：The explanation to pump type significance is given an example:例：LDY25-30×3L……立式For example：LDY25-30×3L……The verticalityD……多级D……Multiple stage Y……离心油泵Y……Centrifugal oil pump25……设计点流量25米3/时30……设计点单级扬程30米3……叶轮级数3级25……Capacity(m /h)3 30……Head of stage(m) 3……Number of impeller本系列立式多级离心油泵特点：泵的机体立式布置，泵座法兰安装在集中油站的油箱上面，占地面积少，结构紧凑，重量轻，解决了汽轮机、制氧机、压缩机、多级轴流风机等大型机械装备集中油站油箱上辅助机械以及管路等在安装上的困难；使机房设备布置整齐、美观。
由于泵的叶轮、泵体浸入润滑油中，无须底阀装置，能够顺利地启动油泵；泵的轴承润滑不必外加润滑油，由泵自行解决。
一、导言立式多级离心泵是一种流体输送设备，广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。
该类泵的性能参数直接关系到设备的运行效率和输送效果，因此选择合适的型号和参数对于设备的使用非常重要。
本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析，以供参考。
二、型号一：DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵，主要由泵体、叶轮、轴和密封件等部件组成。
其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。
由于其较宽的流量和扬程范围，能够满足不同用户的需求。
三、型号二：DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵，其主要参数包括：流量范围：36~720m³/h扬程范围：33~504m转速范围：1450、2980、5950rpm温度范围：-20℃~150℃压力范围：3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。
其双吸口设计能够降低进口压力，适合于一些需要大流量输送的场合。
四、型号三：DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵，其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。
其结构紧凑，外形美观，安装维修方便，适用于一些对设备外观要求较高的场合。
五、总结立式多级离心泵作为一种重要的流体输送设备，在各个行业都有着广泛的应用。
1. DL系列泵是立式、单吸、多级、分段式离心泵，供输送清水及物理化学性质类似于水的85℃以下的液体之用。
DLR型热水泵输送介质温度为150℃以下。
2. 泵为立式安装，具有结构紧凑、噪声低、占地面积小等特点，主要用于城镇供水及集中供热系统。
3. 泵型号意义：65 DL R 30 –16 ×5叶轮数量为5个，单个叶轮产生的扬程为16m泵的流量为30m3/h热水型立式多级泵泵进水口径4. 本系列泵所执行的技术标准是：JB/TQ809-89《立式多级泵形式与基本参数》、GB5659-85《多级离心泵技术条件》。
5. 泵的旋转方向：从电机端往下看，泵为逆时针方向旋转。
1. DL型泵为立式结构，其吸入口位于进水段上（泵的下部），吐出口位于出水段上（泵的上部），均呈水平方向布置。
可根据使用扬程的需要增减水泵级数。
根据安装使用不同，进出口夹角可选用0°、90°、180°、270°四个方位（见下图），以调整吐出口的安装位置（若无特别说明，本公司将按进出口夹角180°出厂）。
2. DL型泵的主要零件有：进水段、中断、出水段、填料体、叶轮、导叶、出水段导叶、轴、轴承、轴套、平衡鼓、平衡套、连接架等。
2.1进水段、中段、出水段、导叶、出水段导叶、填料体均为铸铁制成，共同形成泵的工作室。
2.2叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前后受压不等，会存在轴向力，此轴向力绝大部分由平衡鼓来平衡，而小部分参与轴向力由轴上端的球轴承来承受。
2.3轴为优质碳钢制成，中间装有叶轮、平衡鼓和轴套，用键和轴套螺母固定在轴上组成为转子部件。
轴的一端装有下轴套，与塑料轴承相配合，另一端装有球轴承，借以支撑转子部件。
其上安装联轴器部件与电机直接连接。
2.4平衡鼓、平衡套两者组成泵的平衡装置，磨损后可以更换。
2.5轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套磨损后可以更换。
