信号专业地铁城市轨道交通知识点(高级).(良心出品必属精品)

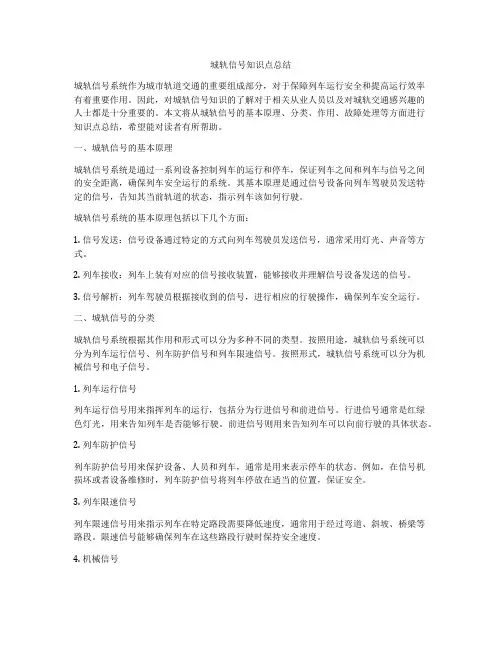

城轨信号知识点总结城轨信号系统作为城市轨道交通的重要组成部分，对于保障列车运行安全和提高运行效率有着重要作用。

因此，对城轨信号知识的了解对于相关从业人员以及对城轨交通感兴趣的人士都是十分重要的。

本文将从城轨信号的基本原理、分类、作用、故障处理等方面进行知识点总结，希望能对读者有所帮助。

一、城轨信号的基本原理城轨信号系统是通过一系列设备控制列车的运行和停车，保证列车之间和列车与信号之间的安全距离，确保列车安全运行的系统。

其基本原理是通过信号设备向列车驾驶员发送特定的信号，告知其当前轨道的状态，指示列车该如何行驶。

城轨信号系统的基本原理包括以下几个方面：1. 信号发送：信号设备通过特定的方式向列车驾驶员发送信号，通常采用灯光、声音等方式。

2. 列车接收：列车上装有对应的信号接收装置，能够接收并理解信号设备发送的信号。

3. 信号解析：列车驾驶员根据接收到的信号，进行相应的行驶操作，确保列车安全运行。

二、城轨信号的分类城轨信号系统根据其作用和形式可以分为多种不同的类型。

按照用途，城轨信号系统可以分为列车运行信号、列车防护信号和列车限速信号。

按照形式，城轨信号系统可以分为机械信号和电子信号。

1. 列车运行信号列车运行信号用来指挥列车的运行，包括分为行进信号和前进信号。

行进信号通常是红绿色灯光，用来告知列车是否能够行驶。

前进信号则用来告知列车可以向前行驶的具体状态。

2. 列车防护信号列车防护信号用来保护设备、人员和列车，通常是用来表示停车的状态。

例如，在信号机损坏或者设备维修时，列车防护信号将列车停放在适当的位置，保证安全。

3. 列车限速信号列车限速信号用来指示列车在特定路段需要降低速度，通常用于经过弯道、斜坡、桥梁等路段。

限速信号能够确保列车在这些路段行驶时保持安全速度。

4. 机械信号机械信号是较早期的信号形式，通常是通过机械装置来表达信号。

其特点是操作简单、结构稳定，但是需要人工维护和操作。

5. 电子信号电子信号是现代城轨信号系统采用的主要形式，通过电子设备发出信号，能够实现更加精确和灵活的操作。

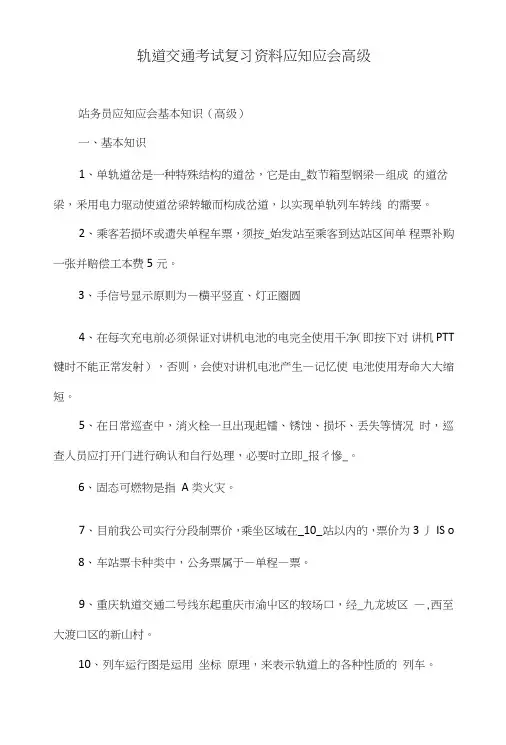

轨道交通考试复习资料应知应会高级站务员应知应会基本知识（高级）一、基本知识1、单轨道岔是一种特殊结构的道岔，它是由_数节箱型钢梁—组成的道岔梁，釆用电力驱动使道岔梁转辙而构成岔道，以实现单轨列车转线的需要。

2、乘客若损坏或遗失单程车票，须按_始发站至乘客到达站区间单程票补购一张并赔偿工本费5元。

3、手信号显示原则为—横平竖直、灯正圈圆4、在每次充电前必须保证对讲机电池的电完全使用干净（即按下对讲机PTT 键时不能正常发射），否则，会使对讲机电池产生—记忆使电池使用寿命大大缩短。

5、在日常巡查中，消火栓一旦出现起镭、锈蚀、损坏、丢失等情况时，巡查人员应打开门进行确认和自行处理，必要时立即_报彳慘_。

6、固态可燃物是指A 类火灾。

7、目前我公司实行分段制票价，乘坐区域在_10_站以内的，票价为3 丿IS o8、车站票卡种类中，公务票属于—单程—票。

9、重庆轨道交通二号线东起重庆市渝屮区的较场口，经_九龙坡区—,西至大渡口区的新山村。

10、列车运行图是运用坐标原理，来表示轨道上的各种性质的列车。

11、车站和车辆段的—地面固定—信号机原则上设置在列车运行方向的右侧。

12、列车自动控制系统包括：—控制中心列车运行自动监控系统（ATS）_和列午超速防护口动闭塞系统（ATP）。

13、列车在区间发生故障或灾害时的救援方法有：纵向救援、横向救援、_垂直救援_。

14、事故责任分为全部责任、主要责任、次要责任、一定责任、同等责任、_无责任15、城市轨道交通信号系统包括信号设备、联锁设备、一闭塞设备_ 三部分。

16、站台类型分类：岛式站台、侧式站台、—混合式站台_。

17、—阻挡_信号机一般由红色灯光表示，表示列车或车辆不能越过该信号机。

18、闭塞的方式分为时间间隔法和—空间—间隔法。

19、站务、乘务、车务、调度人员离开工作岗位，轻轨系统停止—运送乘客_的全部服务称为停运。

20、新启动闸机。

打开闸机中I'可门，一手扶住闸杆，一手按下UPS电源按扭，等待_30_秒钟后再次按下电源按扭，约等待50秒钟即恢复止常。

地铁信号基础知识复习要点在现代城市交通系统中，地铁成为了人们出行的重要方式之一。

地铁的运行离不开信号系统的支持，它不仅能确保乘客的安全，还能提高地铁的运行效率。

本文将为您介绍地铁信号的基础知识复习要点。

一、地铁信号系统的基本组成地铁信号系统主要由输入设备、处理设备和输出设备三部分组成。

其中输入设备是指地铁列车上的传感器，用于监测各种参数的变化，例如车速、车门状态等。

处理设备则是对输入数据进行处理和分析，并根据预定的算法和规则生成控制指令。

最后，输出设备将控制指令传送到地铁轨道上的信号设备，如信号灯、道岔等，以控制列车的运行。

二、地铁信号系统的工作原理地铁信号系统采用了一种称为区间模式的工作原理。

在这种工作模式下，地铁轨道被划分为一系列相邻的区间，每个区间都有一个信号设备。

当一列地铁列车进入某个区间时，该区间的信号设备将显示红灯，表示该区间已被占用。

其他地铁列车在收到红灯信号后会停下等待，直到前方区间的信号变为绿灯，表示该区间空闲，才能继续行驶。

三、地铁信号的种类与意义地铁信号主要分为红灯、黄灯和绿灯三种，每种信号有着不同的意义。

1.红灯：红灯信号表示危险，禁止列车进入相应的区间。

当地铁列车接收到红灯信号时，必须停下等待，以确保安全。

2.黄灯：黄灯信号表示准备停车，地铁列车需要减速并做好停车的准备。

黄灯通常是在红灯和绿灯之间的过渡信号。

3.绿灯：绿灯信号表示安全，允许列车进入相应的区间。

当地铁列车接收到绿灯信号时，可以继续行驶。

四、地铁信号系统的常见故障及处理方法在地铁信号系统中，常见的故障包括信号设备损坏、传感器故障、数据传输故障等。

针对这些故障，通常采取以下处理方法：1.信号设备损坏：当信号设备损坏时，应立即通知相关维修人员进行维修或更换。

2.传感器故障：传感器故障可能导致信号系统无法获取准确的输入数据。

在发现传感器故障时，需要及时检修或更换传感器。

3.数据传输故障：数据传输故障可能导致信号指令无法准确传送到信号设备。

1.城市轨道交通信号系统的特点（P6）1）车载信号为主体信号，地面信号为辅助信号2）正线信号设置成自动信号3）正线有岔站设置成地面信号机2.轨道电路（P9）是利用钢轨线路和绝缘节构成的电路（是什么）基本原理：是以运行线路的两根钢轨作为导体，两端加以机械绝缘（或电气绝缘），接上送电和受电设备构成的电路。

作用：1）监督列车对轨道区段的占用，检测列车所占用的轨道区段2）传递行车信息分类：1）根据轨道电路传输的信息：模拟轨道电路和数字轨道电路（不再使用直流轨道电路，都是交流轨道电路，专指工频50Hz的轨道电路调制方式：调幅、调频［大多数］）2）工作方式：开路式轨道电路和闭路式～（开路式：发送设备和接收设备安装在轨道电路的同一端［断轨是无法检测，不安全］断路式：发送和接受在两端）3）所传送的电流特性：连续式、脉冲式、交流计数电码式、数字编码式4）轨道区段的分割方式：有绝缘轨道电路和无绝缘～5）设置地点：站内～、区间～6）牵引方式：非电化区段～、电化区段～7）通道：单轨条～、双轨条～划分原则1）有信号机的地方必须设置绝缘节，信号机内外方向为不同的轨道电路区段2）凡事能平行运行的进路，其间应设钢轨绝缘（例如：渡线道岔上的钢轨绝缘）3）一个轨道电路内，单动不超过3组，复式交分不超过2组4）提高效率——适当划短线路，也不能太短，使道岔及时解锁3. 信号机（P11）是铁路及城市轨道交通的轨旁基础设备，以地面信号为主体信号的铁路信号系统。

（补充：信号分类：视觉、听觉信号；固定、移动信号）（一）铁路的信号机设置（1）进站～（2）出站～（3）站内调车～（4）进路～、遮断～、驼峰～等（不作详细介绍）（二）城市轨道交通信号机设置（1）以车载信号为主体信号信号（P22）红色：停车信号绿色：按规定速度运行蓝色：调车禁止信号月白色：调车信号机的允许信号4．转辙机（P43）作用：1）转换道岔尖轨的位置，根据需要将道岔转换至定位或反位2）道岔转至所需位置而且尖轨密贴后，实现锁闭，防止外力转换道岔3）正确地反映道岔的实际位置，道岔的尖轨密贴于基本轨后，应给出相应的表示4）道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出警报及表示5.轨道交通信号基础设备包括信号继电器、信号机、转辙机、轨道电路等设备。

地铁信号工必备知识点一、知识概述《地铁信号工必备知识点》①基本定义：简单来说，地铁信号工就是保障地铁信号系统正常运行的工作人员。

信号系统就像地铁的“大脑神经”，指挥着列车什么时候走、在哪停，而信号工就是给这个“大脑神经”做维护、维修的人。

②重要程度：在地铁运营里那可是非常重要的一环。

要是信号出问题了，列车就像没头的苍蝇，要么走不了，要么容易撞车，所以信号工是保证地铁安全、高效运行的关键工种。

③前置知识：得先懂得基本的电路知识，就像家里电灯为啥亮你得明白吧。

还有计算机的一些基础知识，毕竟现在信号系统都很智能化，跟计算机打交道很多。

通信方面的基础知识也需要，信号怎么传输之类的。

④应用价值：实际应用场景就是每天地铁站里列车的正常运营啊。

如果信号正常，乘客就能按时乘车，不耽误事；要是信号工没做好工作，那大家上班上学就可能迟到，地铁也会乱成一团糟。

二、知识体系①知识图谱：地铁信号工的知识体系里包括信号系统的基本原理、信号设备的安装和维护、故障的排查和修复这些等。

它就像一棵大树的主干，旁枝末节的小知识都是围绕它展开的。

②关联知识：和地铁车辆知识有关联，因为信号系统和车辆得协同工作。

还有电工学、通信原理这些知识有联系，像信号传输就靠通信原理，信号设备靠电工知识来维护。

③重难点分析：- 掌握难度：掌握信号系统的整体架构和原理有点难，因为这是个庞大复杂的系统。

信号设备的精密维修也是难点，稍微不小心就可能修坏或者没修好。

- 关键点：要熟悉各种信号设备的特性，按我的经验就得反复看设备说明书。

在排查故障的时候要有清晰的思路，不能乱了阵脚。

④考点分析：- 在信号工考证中，肯定会考查信号系统的基本组成。

可能会出选择题，问某个部件属于信号系统的哪一部分。

- 故障排查也经常考，会出个故障现象，让考生写出排查的步骤。

三、详细讲解（综合多种类型）①概念辨析：- 地铁信号系统有好多概念。

比如应答器，这玩意简单说就是列车的位置识别装置，列车经过它的时候，它给列车传递信息，告诉列车现在在哪了。

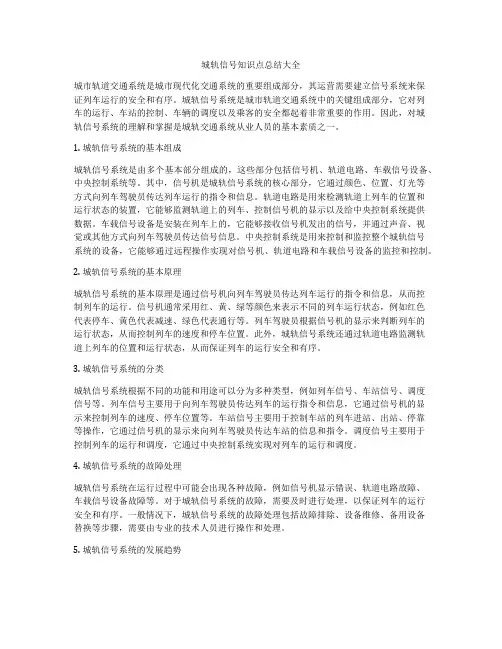

城轨信号知识点总结大全城市轨道交通系统是城市现代化交通系统的重要组成部分，其运营需要建立信号系统来保证列车运行的安全和有序。

城轨信号系统是城市轨道交通系统中的关键组成部分，它对列车的运行、车站的控制、车辆的调度以及乘客的安全都起着非常重要的作用。

因此，对城轨信号系统的理解和掌握是城轨交通系统从业人员的基本素质之一。

1. 城轨信号系统的基本组成城轨信号系统是由多个基本部分组成的，这些部分包括信号机、轨道电路、车载信号设备、中央控制系统等。

其中，信号机是城轨信号系统的核心部分，它通过颜色、位置、灯光等方式向列车驾驶员传达列车运行的指令和信息。

轨道电路是用来检测轨道上列车的位置和运行状态的装置，它能够监测轨道上的列车、控制信号机的显示以及给中央控制系统提供数据。

车载信号设备是安装在列车上的，它能够接收信号机发出的信号，并通过声音、视觉或其他方式向列车驾驶员传达信号信息。

中央控制系统是用来控制和监控整个城轨信号系统的设备，它能够通过远程操作实现对信号机、轨道电路和车载信号设备的监控和控制。

2. 城轨信号系统的基本原理城轨信号系统的基本原理是通过信号机向列车驾驶员传达列车运行的指令和信息，从而控制列车的运行。

信号机通常采用红、黄、绿等颜色来表示不同的列车运行状态，例如红色代表停车、黄色代表减速、绿色代表通行等。

列车驾驶员根据信号机的显示来判断列车的运行状态，从而控制列车的速度和停车位置。

此外，城轨信号系统还通过轨道电路监测轨道上列车的位置和运行状态，从而保证列车的运行安全和有序。

3. 城轨信号系统的分类城轨信号系统根据不同的功能和用途可以分为多种类型，例如列车信号、车站信号、调度信号等。

列车信号主要用于向列车驾驶员传达列车的运行指令和信息，它通过信号机的显示来控制列车的速度、停车位置等。

车站信号主要用于控制车站的列车进站、出站、停靠等操作，它通过信号机的显示来向列车驾驶员传达车站的信息和指令。

调度信号主要用于控制列车的运行和调度，它通过中央控制系统实现对列车的运行和调度。

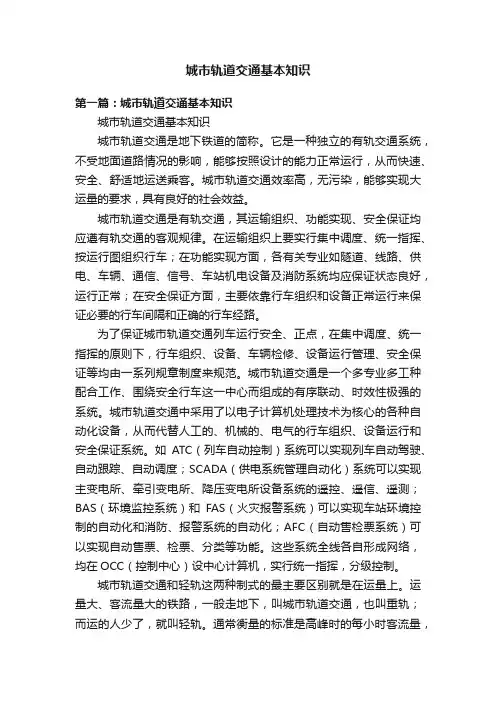

城市轨道交通基本知识第一篇：城市轨道交通基本知识城市轨道交通基本知识城市轨道交通是地下铁道的简称。

它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。

城市轨道交通效率高，无污染，能够实现大运量的要求，具有良好的社会效益。

城市轨道交通是有轨交通，其运输组织、功能实现、安全保证均应遵有轨交通的客观规律。

在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。

为了保证城市轨道交通列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。

城市轨道交通是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。

城市轨道交通中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。

如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA（供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS（环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。

这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。

城市轨道交通和轻轨这两种制式的最主要区别就是在运量上。

运量大、客流量大的铁路，一般走地下，叫城市轨道交通，也叫重轨；而运的人少了，就叫轻轨。

通常衡量的标准是高峰时的每小时客流量，超过了3万人次就叫城市轨道交通。

城市轨道交通路网的基本型式有：单线式、单环线式、多线式、蛛网式。

城轨考试知识点总结一、城市轨道交通的种类城市轨道交通按照不同的技术和构造形式可以分为地铁、轻轨、有轨电车和磁悬浮列车。

1. 地铁：地铁是一种利用电力驱动的铁路交通系统，通常是在城市地下或半地下建造，因此也称为地下铁路。

地铁的运行速度较快，对于大城市来说是一种非常重要的交通方式。

2. 轻轨：轻轨是一种介于地铁和有轨电车之间的城市轨道交通工具，它通常由一列列的轨道车辆连接而成，能够在城市中进行高速运行。

3. 有轨电车：有轨电车是一种以电动车为动力的城市轨道交通工具，它与地铁和轻轨不同，有轨电车通常在城市地面或架空线路运行，车辆也比较小型，适合于短距离、区域性的运输需求。

4. 磁悬浮列车：磁悬浮列车是一种新兴的城市轨道交通工具，它不依靠传统的轨道，而是通过磁力浮车实现悬浮运行。

磁悬浮列车的运行速度快，对于城市交通拥堵问题有很好的缓解作用。

二、城市轨道交通的运行原理城市轨道交通的运行原理主要包括轨道、牵引系统、信号系统、供电系统和车辆等部分。

1. 轨道：轨道是城市轨道交通的基础设施，它一般包括轨道线路、道岔、站场、枢纽等部分。

轨道线路的建设需要考虑交通需求、地形地貌和城市规划等因素，以保证城市轨道交通的安全、高效运行。

2. 牵引系统：牵引系统是城市轨道交通车辆的动力来源，主要分为集中式电力牵引和分散式电力牵引两种。

集中式电力牵引是通过接触网系统将电能传输到车辆，在车辆上发生动力系统中，实现牵引；而分散式电力牵引是通过电池或超级电容器储存电能，驱动车辆。

3. 信号系统：信号系统是城市轨道交通的控制系统，它通过给车辆发送信号，控制车辆的运行方向、速度和停车等操作。

信号系统能够确保城市轨道交通的安全和高效运行。

4. 供电系统：供电系统是城市轨道交通的电力来源，它通常通过接触网、第三轨等形式向车辆提供电能。

供电系统的正常运行对于城市轨道交通来说非常重要。

5. 车辆：城市轨道交通的车辆通常由车体、底架、动力系统和控制系统等部件构成，它是城市轨道交通的主体工具，直接参与运输过程。

引言概述：轨道交通是现代城市交通体系的重要组成部分，其发展对改善城市交通状况、促进城市经济发展和提升人民生活水平都具有重要意义。

本文将继续介绍关于轨道交通的知识点，旨在帮助读者更好地了解轨道交通的运行机制和相关技术。

正文内容：一、轨道交通信号系统1.闭塞方式：介绍闭塞方式的几种类型，如自动闭塞、半自动闭塞和人工闭塞，并对每种方式的优缺点进行分析。

2.信号机构：详细介绍信号机构的作用、类型以及在轨道交通中的布置和调度原理。

3.信号系统的原理：阐述信号系统的基本原理，如进路控制、列车检测和列车间隔等，并讲解各个原理的运行流程。

4.信号设备的故障检测与处理：分析轨道交通信号设备可能出现的故障，并提供相应的故障检测和处理方法。

5.信号系统的未来发展：介绍目前轨道交通信号系统的发展趋势，如无人驾驶技术在信号系统中的应用以及智能化信号系统的建设。

二、轨道交通通信系统1.通信系统的构成：详细介绍轨道交通通信系统的构成要素，包括通信主站、地面设备、列车设备和移动台等。

2.通信方式：概述轨道交通通信系统的几种通信方式，如无线电通信、光纤通信和微波通信，并对比各种通信方式的特点。

3.通信协议：分析轨道交通通信系统中常用的通信协议，如TCP/IP协议和CAN协议，并解释其在通信系统中的作用。

4.通信设备的安全性：强调轨道交通通信系统的安全性问题，包括信息安全和系统安全，并提供相应的安全措施。

5.通信系统的发展趋势：探讨轨道交通通信系统未来的发展方向，如5G技术在通信系统中的应用以及科技创新对通信系统的影响。

三、轨道交通车辆系统1.车辆构成和分类：介绍轨道交通车辆的组成部分，如动力系统、车体结构和乘客车厢等，并提及不同类型的轨道交通车辆。

2.车辆安全技术：详细解释轨道交通车辆的安全技术，包括紧急制动系统、防撞系统和隧道逃生装置等，并说明其作用原理。

3.车辆动力系统：阐述轨道交通车辆的动力系统，如内燃机动力系统、电力机车动力系统和混合动力系统，并比较各种动力系统的优缺点。

地铁信号小知识大全地铁，那可是现代城市的地下大动脉，每天载着无数人穿梭在城市的各个角落。

而地铁信号呢，就像是这大动脉里的交通指挥员，要是没它，嘿，地铁可就乱套啦！咱先来说说地铁信号是啥玩意儿。

你看马路上的红绿灯，那就是给汽车指路的信号。

地铁信号也差不多，不过可比红绿灯复杂多啦。

它是一个超级精密的系统，通过各种设备和技术，告诉地铁列车啥时候该走，啥时候该停，走多快合适。

就好比是一个超级聪明的大脑，在地下指挥着一场盛大的交通派对。

你知道地铁列车是怎么知道自己该干嘛的吗？这就得靠信号系统里的那些个小设备啦。

比如说轨道旁边有应答器，这东西就像一个个小间谍，列车经过的时候，应答器就会偷偷告诉列车一些信息，像现在列车到哪儿了，前面的路况咋样之类的。

这就好像你在路上走，突然路边有个小牌子，上面写着“前方有坑，请绕行”一样，列车就根据这些信息调整自己的行动。

再讲讲信号颜色的事儿。

大家都知道红灯停绿灯行，地铁信号里也有类似的概念。

不过可不止红和绿哦，还有黄灯之类的。

红灯就像一道严厉的命令，列车看到红灯那必须得老老实实停下来，就像你看到班主任突然出现在面前，肯定不敢乱动了。

绿灯呢，那就是前进的号角，列车就欢快地跑起来啦。

黄灯就有点像个提醒，告诉列车“嘿，要注意啦，马上要变灯啦，准备减速或者停车哦”。

地铁信号的准确性那可是非常重要的。

要是信号出了错，就像一场音乐会里指挥突然乱挥指挥棒一样，整个地铁运营就会乱成一锅粥。

可能会发生列车追尾，或者该停的时候没停，这可就危险极了。

这就好比一群人排队往前走，前面的人突然不走了，后面的人还一个劲儿往前挤，那肯定会出乱子的。

还有啊，地铁信号系统得适应不同的情况。

比如说高峰期的时候，人多车多，就像上下班高峰期马路上的车流量一样。

信号系统就得更灵活地安排列车的运行，让它们尽可能快地把乘客送到目的地，又不能太挤。

这就像一个大厨做菜，要根据客人的多少和口味，调整做菜的速度和菜品的搭配一样。

地铁信号基础知识复习要点
地铁是现代城市交通系统中非常重要的一部分，而信号系统则是保障地铁运营安全与高效的核心技术之一。

本文将介绍地铁信号的基础知识，旨在帮助读者复习地铁信号系统的要点。

一、地铁信号系统的作用和目标
地铁信号系统的主要作用是控制地铁车辆的运行和保证乘客的安全。

其主要目标包括：
1. 控制车辆的速度和位置，确保列车保持安全的距离。

2. 提供精确的位置信息，以便调度和管理地铁网络。

3. 检测和报告设备故障和其他异常情况。

4. 提供乘客信息和服务。

二、地铁信号系统的元件和组成部分
1. 轨道电路系统：通过在轨道上布设电缆和传感器，实现对列车位置和速度的监测与控制。

2. 信号灯：以多种颜色和形式表示车辆运行状态的光信号设备，包括红、黄、绿灯。

3. 车辆设备：包括列车控制器、制动系统等，与信号系统协同
工作。

4. 运行控制中心：通过监控和调度系统控制和管理整个地铁网
络和列车运行。

三、地铁信号系统的工作原理
1. 轨道电路系统监测列车位置和速度，通过轨道上的传感器传
输信息。

2. 信号灯根据监测到的列车位置信息和控制命令，发出不同颜
色的光信号，告知驾驶员如何操作。

3. 车辆设备根据信号灯的指示，自动调整车辆的速度和位置，
保持行车的安全间距。

4. 运行控制中心通过监测系统和调度系统，实现对地铁网络和
列车运行的监控和管理。

四、地铁信号系统的安全措施。

信号专业高级应知应会知识点（51题）1.简述移位接触器的检查。

答：当顶杆触头间隙为1.5mm时，接点不应断开，用2.5mm垫片试验或用副销带动道岔时，接点应断开，非经人工恢复不能接通电路。

移位接触器应能经常监督主销良好，当主销折断时，接点应可靠断开，切断道岔表。

2、车辆段控制台黑屏故障的分析？答：发生黑屏的原因主要有以下几点：1.显示器掉电；2.上位机掉电；3.显卡故障；4.视频线断线或插头松脱；5.控制台切换板故障；6.显示器故障。

3、TYJL-Ⅱ(高密)型计算机联锁系统上位机有几块通信卡？各自用途是什么？答：上位机有三块通信卡。

ARCNET通信卡2块，分别用于与联锁A机、联锁B机通信，以太网卡1块用于与维修机通信。

如果两台监控机的1口或2口通信板均故障，则为联锁A机或B机通信板不好，如果某台监控机的1口或2口通信故障，则说明是该监控机的1口或2口通信板故障。

4、信号系统电源屏结构图5、UPS工作过程可以分为以下三个部分：1）交流转变为直流。

将来是电网的交流电经自耦变压器降压、全波整流、滤波变为直流电压，供给逆变电路。

交流转变为直流时在输入有软启动电路，可避免开机时对电网的冲击。

2）将直流转变为交流，即通过逆变电路：采用大功率IGBT模块全桥逆变电路，具有很大的功率富余量，在输出动态范围内输出阻抗特别小，具有快速响应特性.由于采用高频调制限流技术，及快速短路保护技术,使逆变器无论是供电电压瞬变还是负载冲击或短路,均能安全可靠地工作。

3）控制驱动：控制驱动是完成整机功能控制的核心，它除了提供检测、保护、同步以及各种开关和显示驱动信号外，还完成SPWM正弦脉宽调制的控制，由于采用静态和动态双重电压反馈。

改善了逆变器的动态特性和稳定性。

6、试证明：负载获得最大功率的条件，是负载电阻等于电源内阻？假设：E为电源电动势、r为电源内阻、R为负载电阻、P为功率。

证明：∵根据全电路欧姆定律，I=E/r+R 且由公式 P=I2R ∴P=I2R=（E/r+R）2·R=E2R/（r+R）2=E2R/ r2+2rR+R2 = E2R/ 4rR+(r--R)2 = E2/ 4r+(r--R)2 /R ------<1>式∴由〈1〉式，只有（r--R）2/R此项为0时，〈1〉式才有最大值，即R=r时，〈1〉式有最大值。
