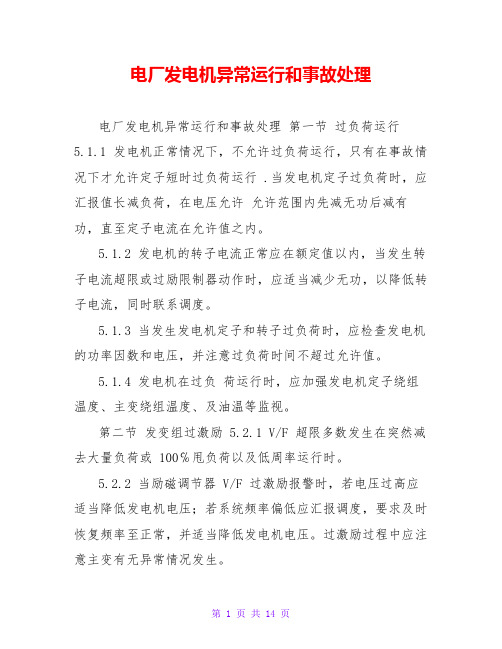

电厂发电机异常运行和事故处理电厂发电机异常运行和事故处理第一节过负荷运行5.1.1 发电机正常情况下，不允许过负荷运行，只有在事故情况下才允许定子短时过负荷运行 .当发电机定子过负荷时，应汇报值长减负荷，在电压允许允许范围内先减无功后减有功，直至定子电流在允许值之内。
5.1.2 发电机的转子电流正常应在额定值以内，当发生转子电流超限或过励限制器动作时，应适当减少无功，以降低转子电流，同时联系调度。
5.1.3 当发生发电机定子和转子过负荷时，应检查发电机的功率因数和电压，并注意过负荷时间不超过允许值。
5.1.4 发电机在过负荷运行时，应加强发电机定子绕组温度、主变绕组温度、及油温等监视。
第二节发变组过激励 5.2.1 V/F 超限多数发生在突然减去大量负荷或100℅甩负荷以及低周率运行时。
5.2.2 当励磁调节器 V/F 过激励报警时，若电压过高应适当降低发电机电压；若系统频率偏低应汇报调度，要求及时恢复频率至正常，并适当降低发电机电压。
过激励过程中应注意主变有无异常情况发生。
5.2.3 发电机并网时汽轮机升至额定转速后再投入励磁、升压，以防过励磁保护动作。
5.2.4 当 V/F 保护动作跳闸后，应检查主变、发电机、励磁回路有无异常现象，恢复时必须由检修确认，经总工批准，方可零起升压、并网。
第三节发电机三相电流不平衡 5.3.1 发电机三相电流发生不平衡时，应检查厂用电系统、励磁系统有无异常，负序电流超过3℅时，应向调度询问并作相应处理。
5.3.2 当负序电流小于 6%且最大相电流小于额定电流时，允许连续运行，瞬时负序电流允许 (I2/IN)2t＜ 6 运行。
5.3.3 发电机三相不平衡电流超过定值时，应立即减少有功和无功，尽力设法减少负序电流在许可值内，同时严密监视发电机各部件温度和振动。
5.3.4 若发电机三相电流不平衡是由于系统故障引起的，应汇报调度，设法消除，并应在发电机带不平衡负荷运行的允许时间到达之前，拉开非全相运行的线路开关，以保证发电机继续运行。
发电机常见事故及处理1、发电机温度异常正常运行时，发电机定子线圈层间任一点最高温度与最低温度之差或任一槽出水最高温度与各槽最低出水温度之差均应在5℃以内。
若线圈层间任一点最高温度与层间平均温度之差达8℃，或任一槽出水最高温度与各槽最低出水温度之差达8℃时，应及时分析、查明温度异常升高的原因，并加强监视，必要时可降低负荷运行。
下列情况，在排除测量装置故障后，应立即降低负荷，使温度不超过上限值。
综合比较负荷水平、各点出水温度、线圈层间温度等，如判断发电机内部确有严重故障，为避免发生重大事故，应立即解列停机，通知检修人员处理。
1.线圈层间任一点最高温度与层间最低温度之差达14℃。
2.任一槽出水最高温度与各槽最低出水温度之差达12℃。
3.线圈层间任一点温度超过120℃。
4.任一槽出水温度超过85℃。
5.任一点铁芯温度超过120℃时。
当发电机有关温度发生异常时，还应检查：（1）发电机定子三相电流是否平衡，是否超过允许值，功率因数是否在正常范围内。
（2）发电机水冷、氢冷系统冷却条件是否改变，若有异常，应设法恢复正常运行。
通知热工人员立即检查测温装置、测温元件是否完好。
（3）结合线圈层间温度及相应的出水温度进行综合分析，判断发电机定子线圈水回路是否有堵塞现象。
（4）发电机温度的任何突然改变、不稳定，或继续增加都说明情况异常，并且是内部有问题的一个信号，因此要求加强监视、分析，记录有关数据，必要时应采取有效手段来保证发电机的安全运行。
2、发电机定子接地现象（1）“发电机定子接地”保护报警。
（2）发电机可能跳闸。
原因定子线圈漏水或者渗水造成绝缘下降；引出线运行中产生的震荡，导致绝缘受损；机内结露导致接地；轴瓦漏油，导致绝缘下降；主变低压侧绕组或高压厂变高压侧绕组单相接地时等。
处理（1）若“发电机定子接地”伴随“发电机内有油水”先后报警，则应将发电机紧急停机。
（2）定子接地保护发信尚未跳闸时，应立即对主变低压侧、高厂变高压侧、封闭母线、发电机出口PT、励磁变压器进行外观检查，联系检修人员对发电机中性点配电变压器二次电压、出口PT二次电压进行测量。

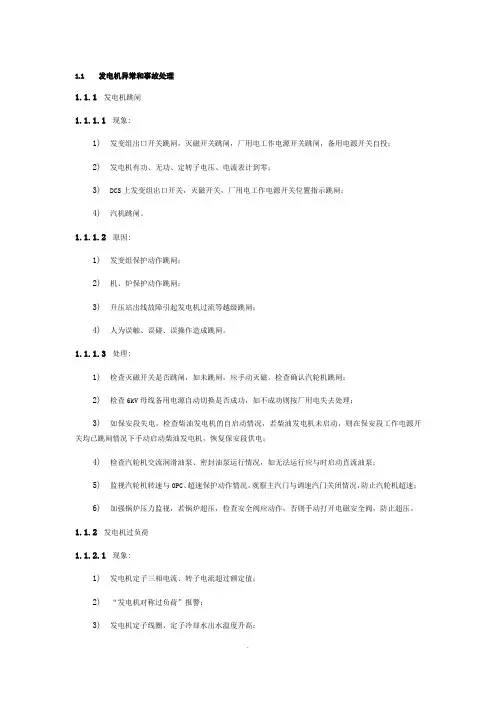

1.1发电机异常和事故处理1.1.1 发电机跳闸1.1.1.1 现象:1)发变组出口开关跳闸，灭磁开关跳闸，厂用电工作电源开关跳闸，备用电源开关自投；2)发电机有功、无功、定转子电压、电流表计到零；3)DCS上发变组出口开关，灭磁开关，厂用电工作电源开关位置指示跳闸；4)汽机跳闸。
1.1.1.2 原因:1)发变组保护动作跳闸；2)机、炉保护动作跳闸；3)升压站出线故障引起发电机过流等越级跳闸；4)人为误触、误碰、误操作造成跳闸。
1.1.1.3 处理:1)检查灭磁开关是否跳闸，如未跳闸，应手动灭磁。
检查确认汽轮机跳闸；2)检查6kV母线备用电源自动切换是否成功，如不成功则按厂用电失去处理；3)如保安段失电，检查柴油发电机的自启动情况，若柴油发电机未启动，则在保安段工作电源开关均已跳闸情况下手动启动柴油发电机，恢复保安段供电；4)检查汽轮机交流润滑油泵、密封油泵运行情况，如无法运行应与时启动直流油泵；5)监视汽轮机转速与OPC、超速保护动作情况，观察主汽门与调速汽门关闭情况，防止汽轮机超速；6)加强锅炉压力监视，若锅炉超压，检查安全阀应动作，否则手动打开电磁安全阀，防止超压。
1.1.2 发电机过负荷1.1.2.1 现象:1)发电机定子三相电流、转子电流超过额定值；2)“发电机对称过负荷”报警；3)发电机定子线圈、定子冷却水出水温度升高；4)发电机氢气温度升高；5)发电机对称过负荷保护定时限部分动作于减负荷，反时限部分动作于跳闸。
1.1.2.2 原因:1)AVR异常造成发电机定子过电流；2)强励动作造成发电机定子过电流；3)发电机机端电压过低，造成发电机额定功率运行时电流超限；4)DCS、DEH控制系统调节异常，使发电机过负荷；5)功率信号异常引起发电机过负荷；6)系统振荡。
1.1.2.3 处理:1)在事故情况下，允许发电机定子、转子线圈短时间过负荷运行。
过负荷与时间的关系见下表：表5-5 定子电流过负荷与时间关系表表5-6 励磁过负荷与时间的关系表2)正常情况下，电压不低而发电机过负荷:a)应减少励磁电流，使定子电流降低到允许值以内，但应注意监视发电机进相运行时相关参数应在正常范围内（如发电机出口电压、厂用电母线电压、发电机线圈温度等）。

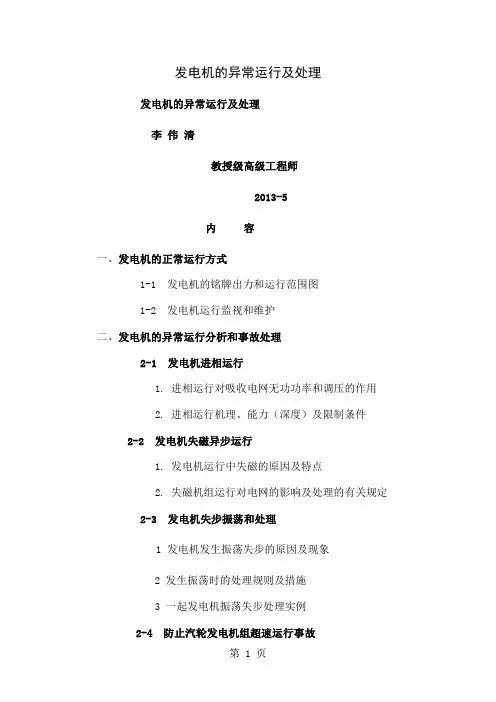

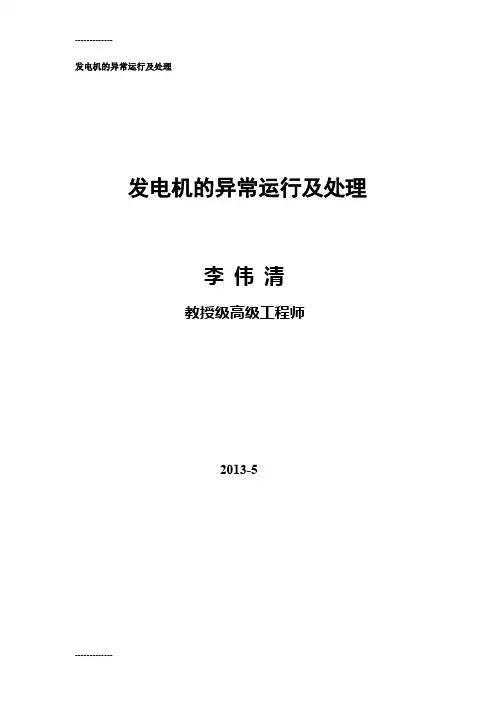

发电机的异常运行及处理发电机的异常运行及处理李伟清教授级高级工程师2013-5内容一、发电机的正常运行方式1-1 发电机的铭牌出力和运行范围图1-2 发电机运行监视和维护二、发电机的异常运行分析和事故处理2-1 发电机进相运行1. 进相运行对吸收电网无功功率和调压的作用2. 进相运行机理、能力（深度）及限制条件2-2 发电机失磁异步运行1. 发电机运行中失磁的原因及特点2. 失磁机组运行对电网的影响及处理的有关规定2-3 发电机失步振荡和处理1 发电机发生振荡失步的原因及现象2 发生振荡时的处理规则及措施3 一起发电机振荡失步处理实例2-4 防止汽轮发电机组超速运行事故1 .关于机组超速运行事故的事例及界定2 防止机组超速运行事故的措施一、发电机的的正常运行方式1-1发电机的铭牌出力和运行范围图发电机的正常运行方式是指按照制造厂规定的技术条件和铭牌数据运行的方式，发电机可在这种方式下，在出力图范围内长期连续运行。
发电机铭牌上标明了以下额定数据：额定功率、额定电压、额定电流、额定功率因数、额定频率、额定励磁电压及电流、额定转速等。
还标明了冷却介质的温度及压力等。
额定功率是指额定功率因数时发电机端输出的视在功率（以MVA或KVA 表示），也可以是发电机端的有功功率（以MW或KW表之）。
发电机按以上条件，在各相电压及电流都对称的稳态状态下运行时，具有损耗少、效率高、转矩均匀等较好效能，故运行部门应力图保持发电机在正常状态下（按铭牌规定的技术数据）稳定运行。
发电机正常运行时各主要参量（电压、电流、频率、功率因数）的允许变化范围：发电机运行电压的变化范围在额定电压的正负5%以内而功率因数为额定值时，其额定容量保持不变；发电机连续运行的最高允许电压不得大于额定值的110%；最低运行电压不得低于额定值的90%，此时定子电流不得超过额定值的105%，以保持定子绕组温升不超过规定值；发电机应能在额定功率因数，频率变化不超过正负0.5Hz时，按额定容量运行；发电机应在迟相功率因数不大于0.95,进相功率因数不小于0.95范围内，按额定容量运行。
发电机的异常运行及处理发电机的异常运行及处理李伟清教授级高级工程师2013-5内容一、发电机的正常运行方式1-1 发电机的铭牌出力和运行范围图1-2 发电机运行监视和维护二、发电机的异常运行分析和事故处理2-1 发电机进相运行1. 进相运行对吸收电网无功功率和调压的作用2. 进相运行机理、能力（深度）及限制条件2-2 发电机失磁异步运行1. 发电机运行中失磁的原因及特点2. 失磁机组运行对电网的影响及处理的有关规定2-3 发电机失步振荡和处理1 发电机发生振荡失步的原因及现象2 发生振荡时的处理规则及措施3 一起发电机振荡失步处理实例2-4 防止汽轮发电机组超速运行事故1 .关于机组超速运行事故的事例及界定2 防止机组超速运行事故的措施一、发电机的的正常运行方式1-1发电机的铭牌出力和运行范围图发电机的正常运行方式是指按照制造厂规定的技术条件和铭牌数据运行的方式，发电机可在这种方式下，在出力图范围内长期连续运行。
发电机铭牌上标明了以下额定数据：额定功率、额定电压、额定电流、额定功率因数、额定频率、额定励磁电压及电流、额定转速等。
还标明了冷却介质的温度及压力等。
额定功率是指额定功率因数时发电机端输出的视在功率（以MVA 或KVA表示），也可以是发电机端的有功功率（以MW或KW表之）。
发电机按以上条件，在各相电压及电流都对称的稳态状态下运行时，具有损耗少、效率高、转矩均匀等较好效能，故运行部门应力图保持发电机在正常状态下（按铭牌规定的技术数据）稳定运行。
发电机正常运行时各主要参量（电压、电流、频率、功率因数）的允许变化范围：发电机运行电压的变化范围在额定电压的正负5%以内而功率因数为额定值时，其额定容量保持不变；发电机连续运行的最高允许电压不得大于额定值的110%；最低运行电压不得低于额定值的90%，此时定子电流不得超过额定值的105%，以保持定子绕组温升不超过规定值；发电机应能在额定功率因数，频率变化不超过正负0.5Hz时，按额定容量运行；发电机应在迟相功率因数不大于0.95,进相功率因数不小于0.95范围内，按额定容量运行。

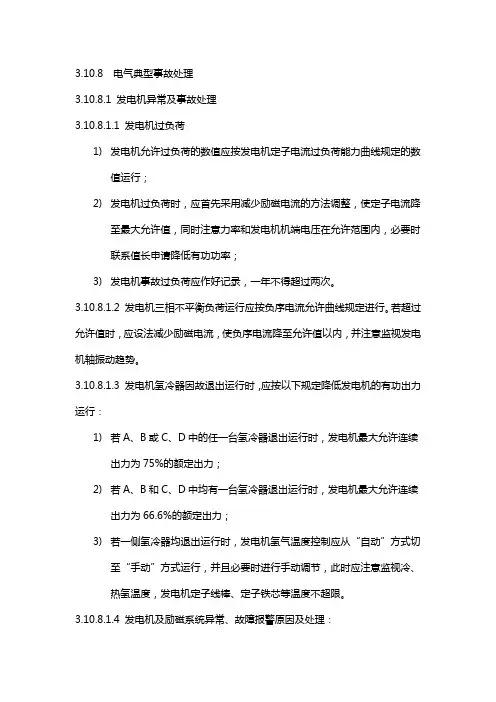

3.10.8 电气典型事故处理3.10.8.1 发电机异常及事故处理3.10.8.1.1 发电机过负荷1)发电机允许过负荷的数值应按发电机定子电流过负荷能力曲线规定的数值运行；2)发电机过负荷时，应首先采用减少励磁电流的方法调整，使定子电流降至最大允许值，同时注意力率和发电机机端电压在允许范围内，必要时联系值长申请降低有功功率；3)发电机事故过负荷应作好记录，一年不得超过两次。
3.10.8.1.2 发电机三相不平衡负荷运行应按负序电流允许曲线规定进行。
若超过允许值时，应设法减少励磁电流，使负序电流降至允许值以内，并注意监视发电机轴振动趋势。
3.10.8.1.3 发电机氢冷器因故退出运行时，应按以下规定降低发电机的有功出力运行：1)若A、B或C、D中的任一台氢冷器退出运行时，发电机最大允许连续出力为75%的额定出力；2)若A、B和C、D中均有一台氢冷器退出运行时，发电机最大允许连续出力为66.6%的额定出力；3)若一侧氢冷器均退出运行时，发电机氢气温度控制应从“自动”方式切至“手动”方式运行，并且必要时进行手动调节，此时应注意监视冷、热氢温度，发电机定子线棒、定子铁芯等温度不超限。
3.10.8.1.4 发电机及励磁系统异常、故障报警原因及处理：3.10.8.1.5 发电机运行中由于系统短路故障引起机组剧烈振荡或失步的现象：1)发电机有功、无功功率表指示摆动；2)发电机定子电流表指示大幅度摆动，并超过正常值；3)发电机机端电压表指示摆动并低于正常值；4)发电机转子电压、电流表摆动；5)发电机发出有节奏的轰鸣声，与表计摆动合拍。
处理：1)如果发电机发生振荡，应立即汇报中调，根据其命令尽量增加励磁电流，降低有功负荷；2)如两机同时振荡，则表明为系统振荡引起。
退出AVC、AVR、PSS、AGC应征得调度许可；3)加强对发电机、汽轮机振动的监视；4)如为发电机并列时引起振荡，应汇报中调，采取以上措施无效尽快将发电机解列；5)经过以上处理仍不能恢复时（一般3-4分钟），汇报中调按中调命令执行；6)发电机失步保护动作按故障停机处理。

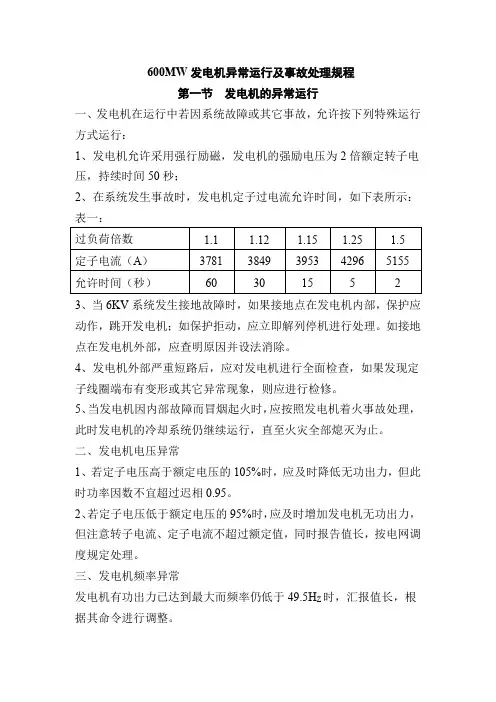

600MW发电机异常运行及事故处理规程第一节发电机的异常运行一、发电机在运行中若因系统故障或其它事故，允许按下列特殊运行方式运行：1、发电机允许采用强行励磁，发电机的强励电压为2倍额定转子电压，持续时间50秒；2、在系统发生事故时，发电机定子过电流允许时间，如下表所示：表一：3、当6KV系统发生接地故障时，如果接地点在发电机内部，保护应动作，跳开发电机；如保护拒动，应立即解列停机进行处理。
如接地点在发电机外部，应查明原因并设法消除。
4、发电机外部严重短路后，应对发电机进行全面检查，如果发现定子线圈端布有变形或其它异常现象，则应进行检修。
5、当发电机因内部故障而冒烟起火时，应按照发电机着火事故处理，此时发电机的冷却系统仍继续运行，直至火灾全部熄灭为止。
二、发电机电压异常1、若定子电压高于额定电压的105%时，应及时降低无功出力，但此时功率因数不宜超过迟相0.95。
2、若定子电压低于额定电压的95%时，应及时增加发电机无功出力，但注意转子电流、定子电流不超过额定值，同时报告值长，按电网调度规定处理。
三、发电机频率异常发电机有功出力已达到最大而频率仍低于49.5H Z时，汇报值长，根据其命令进行调整。
四、发电机温度异常升高现象：1、仪表显示温度升高，超过允许值，并发出报警信号。
处理：1、检查发电机定子电流是否平衡，不平衡值是否超过允许范围。
2、通知热工人员核对温度是否正确。
3、检查发电机进风温度是否正常，如果进风温度高，应通知汽机调整空冷器的进水。
4、经检查一切正常，发电机温度仍升高，则应降低有功、无功负荷，但功率因数不得超过迟相0.95，电压不低于额定值的95%，直至温度不再升高，并报告值长。
五、发电机三相定子电流不平衡原因及现象：1、发电机一相开路时，发电机定子电流一相为零，其它两相电流增大且相等（并列运行的其它发电机电流指示也不平衡，但与故障机组相反，不平衡电流较小）。
2、主变压器低压侧线圈断线时，发电机定子电流两相增大且相等，大于第三相。

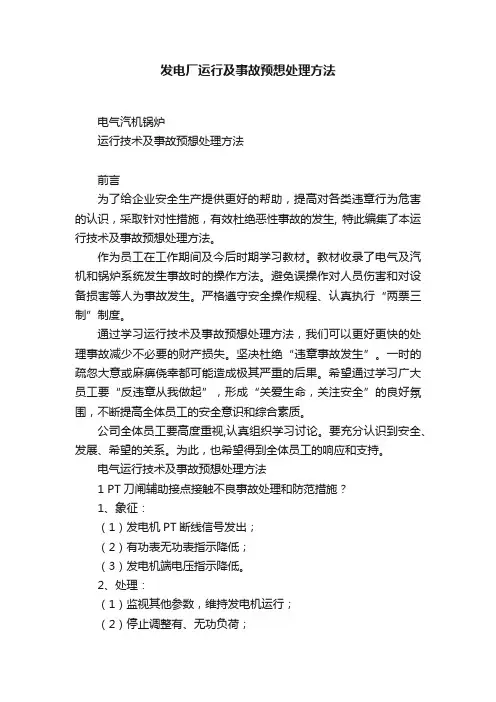

发电厂运行及事故预想处理方法电气汽机锅炉运行技术及事故预想处理方法前言为了给企业安全生产提供更好的帮助，提高对各类违章行为危害的认识，采取针对性措施，有效杜绝恶性事故的发生, 特此编集了本运行技术及事故预想处理方法。
作为员工在工作期间及今后时期学习教材。
教材收录了电气及汽机和锅炉系统发生事故时的操作方法。
避免误操作对人员伤害和对设备损害等人为事故发生。
严格遵守安全操作规程、认真执行“两票三制”制度。
通过学习运行技术及事故预想处理方法，我们可以更好更快的处理事故减少不必要的财产损失。
坚决杜绝“违章事故发生”。
一时的疏忽大意或麻痹侥幸都可能造成极其严重的后果。
希望通过学习广大员工要“反违章从我做起”，形成“关爱生命，关注安全”的良好氛围，不断提高全体员工的安全意识和综合素质。
公司全体员工要高度重视,认真组织学习讨论。
要充分认识到安全、发展、希望的关系。
为此，也希望得到全体员工的响应和支持。
电气运行技术及事故预想处理方法1 PT刀闸辅助接点接触不良事故处理和防范措施？1、象征：（1）发电机PT断线信号发出；（2）有功表无功表指示降低；（3）发电机端电压指示降低。
2、处理：（1）监视其他参数，维持发电机运行；（2）停止调整有、无功负荷；（3）严密监视定子电流、转子电压、电流变化情况，不允许超过额定值。
3、措施：（1）结合春秋检及机组大小修对所有刀闸辅助接点进行全面检查；(2) 确保三年内不再发生类似现象。
2 10kV B相线性接地象征及处理？1、象征：（1）10kV母线接地信号发出；（2）三相绝缘电压表中B相降为零；（3）A、C两相上升至线电压。
2、处理：（1）询问机炉是否有启动10KV动力设备，如有应停运；（2）联系机炉将10kV设备倒备用设备或逐一停运，找出接地点；（3）将10kVA段PT退出，若信号未消除，重新投入PT；（4）将发电机与系统解列；（5）10kVA段母线停电。
3 发电机失去励磁象征及处理？1、象征：⑴转子电流为零或接近于零；⑵定子电流显著升高并摆动；⑶有功功率降低并摆动；⑷机端电压显著下降，且随定子电流摆动；⑸无功负值，进相运行。

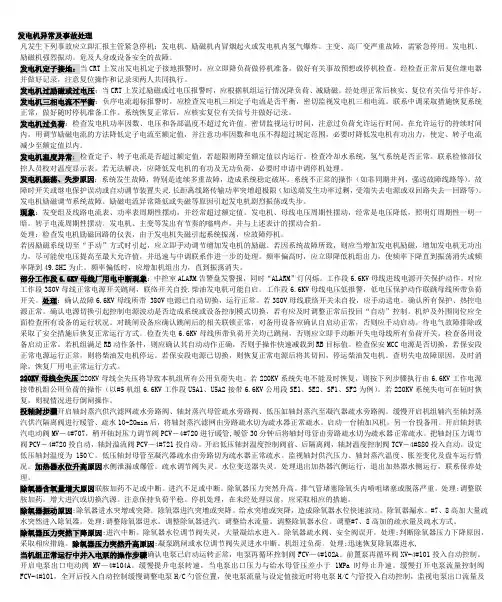

发电机异常及事故处理凡发生下列事故应立即汇报主管紧急停机：发电机、励磁机内冒烟起火或发电机内氢气爆炸。
主变、高厂变严重故障，需紧急停用。
发电机、励磁机强烈振动。
危及人身或设备安全的故障。
发电机定子接地：当CRT上发出发电机定子接地报警时，应立即降负荷做停机准备。
做好有关事故预想或停机检查。
经检查正常后复位继电器并做好记录，注意复位操作和记录须两人共同执行。
发电机过励磁或过电压：当CRT上发过励磁或过电压报警时，应根据机组运行情况降负荷、减励磁。
经处理正常后核实、复位有关信号并作好。
发电机三相电流不平衡：负序电流超标报警时，应检查发电机三相定子电流是否平衡，密切监视发电机三相电流。
联系中调采取措施恢复系统正常，做好随时停机准备工作。
系统恢复正常后，应核实复位有关信号并做好记录。
发电机过负荷：检查发电机功率因数、电压和各部温度不超过允许值。
密切监视运行时间，注意过负荷允许运行时间。
在允许运行的持续时间内，用调节励磁电流的方法降低定子电流至额定值，并注意功率因数和电压不得超过规定范围，必要时降低发电机有功出力，使定、转子电流减少至额定值以内。
发电机温度异常：检查定子、转子电流是否超过额定值，若超限则降至额定值以内运行。
检查冷却水系统，氢气系统是否正常。
联系检修部仪控人员校对温度显示表。
若无法解决，应降低发电机的有功及无功负荷，必要时申请中调停机处理。
发电机振荡、失步原因：系统发生故障，特别是连续多重故障，造成系统稳定破坏。
系统不正常的操作（如非同期并列，强送故障线路等）。
故障时开关或继电保护误动或自动调节装置失灵.长距离线路传输功率突增超极限（如送端发生功率过剩，受端失去电源或双回路失去一回路等）。
发电机励磁调节系统故障、励磁电流异常降低或失磁等原因引起发电机剧烈振荡或失步。
现象：发变组及线路电流表、功率表周期性摆动，并经常超过额定值。
发电机、母线电压周期性摆动，经常是电压降低，照明灯周期性一明一暗。
电厂发电机异常运行和事故处理-精品文档【小雅为你整理的精品文档，希望对你有所帮助，欢迎你的阅读下载。
】内容如下-电厂发电机异常运行和事故处理第一节过负荷运行5.1.1发电机正常情况下，不允许过负荷运行，只有在事故情况下才允许定子短时过负荷运行.当发电机定子过负荷时，应汇报值长减负荷，在电压允许允许范围内先减无功后减有功，直至定子电流在允许值之内。
5.1.2发电机的转子电流正常应在额定值以内，当发生转子电流超限或过励限制器动作时，应适当减少无功，以降低转子电流，同时联系调度。
5.1.3当发生发电机定子和转子过负荷时，应检查发电机的功率因数和电压，并注意过负荷时间不超过允许值。
5.1.4发电机在过负荷运行时，应加强发电机定子绕组温度、主变绕组温度、及油温等监视。
第二节发变组过激励5.2.1V/F超限多数发生在突然减去大量负荷或100℅甩负荷以及低周率运行时。
5.2.2当励磁调节器V/F过激励报警时，若电压过高应适当降低发电机电压；若系统频率偏低应汇报调度，要求及时恢复频率至正常，并适当降低发电机电压。
过激励过程中应注意主变有无异常情况发生。
5.2.3发电机并网时汽轮机升至额定转速后再投入励磁、升压，以防过励磁保护动作。
5.2.4当V/F保护动作跳闸后，应检查主变、发电机、励磁回路有无异常现象，恢复时必须由检修确认，经总工批准，方可零起升压、并网。
第三节发电机三相电流不平衡5.3.1发电机三相电流发生不平衡时，应检查厂用电系统、励磁系统有无异常，负序电流超过3℅时，应向调度询问并作相应处理。
5.3.2当负序电流小于6%且最大相电流小于额定电流时，允许连续运行，瞬时负序电流允许(I2/IN)2t＜6运行。
5.3.3发电机三相不平衡电流超过定值时，应立即减少有功和无功，尽力设法减少负序电流在许可值内，同时严密监视发电机各部件温度和振动。
5.3.4若发电机三相电流不平衡是由于系统故障引起的，应汇报调度，设法消除，并应在发电机带不平衡负荷运行的允许时间到达之前，拉开非全相运行的线路开关，以保证发电机继续运行。
5.3.5若发电机三相电流不平衡是由于机组内部故障产生的，则应灭磁停机处理。
第四节发电机温度异常5.4.1发电机定子绕组温度异常1.检查分析发电机运行工况是否有过负荷或三相电流不平衡现象。
2.检查定冷水系统是否正常，若不正常及时调整。
3.运行中，若某一或几点线棒温度超温，则有可能是某一或几点线棒堵塞或接线松动引起，适当降低负荷使该点温度不继续上升，如定冷水系统及运行工况正常，则应联系热工核实温度测量装置是否正常，同时汇报领导。
4.加强对发电机运行监视，控制温度不超过规定值。
5.4.2发电机转子或定子铁芯、定子端部屏蔽板温度异常。
1.应检查氢气冷却器的工作情况，氢气的进出温度及氢压是否正常。
若氢气冷却系统异常，应按有关规定处理。
若有关的自动调节失灵时应改为手动，并尽快消除缺陷。
2.发电机三相电流不平衡或过负荷，应及时调整到允许范围。
3.发电机定子端部屏蔽板温度高，应适当降低发电机无功。
4.上述各温度异常时，应联系热工校核，并及时调整使温度维持在许可范围内。
第五节发电机振荡5.5.1现象1.发电机电压表指针摆动，通常是电压降低，照明忽明忽暗。
2.发电机有功、无功表指针大幅度摆动。
3.发电机定子电流表指示大幅度摆动，可能超过正常值。
4.发电机励磁电流在正常值附近摆动。
5.发电机发出有节奏的轰鸣声，并与上述表计摆动合拍。
6.若失磁引起振荡，则励磁电流可能接近于零，也可能异常升高。
5.5.2处理若发电机保护没有动作跳闸，则应做如下处理:1.不要干涉发电机自动装置的动作，必要时可以降低部分有功负荷，若励磁调节处于“手动”方式时可以手动增加励磁，以创造恢复同期的有利条件。
2.根据GEB盘上发电机各表计变化情况，判断振荡为系统故障引起还是本机故障引起。
3.本机故障引起振荡经上述处理仍不能恢复同期则应解列发电机，等处理正常后恢复并列。
4.系统故障引起振荡，系统电压降低，应监视发电机强励是否动作.如果动作，在强励动作时间内不应干预其动作，并且在强励动作后应对励磁回路进行检查。
5.汇报调度，共同协调处理事故。
第六节发电机逆功率运行5.6.1现象：1.有功表指示零值以下；2.无功表指示升高；3.定子电流降低，电压升高。
5.6.2处理：发电机发生逆功率运行时，逆功率保护应在规定的时间内动作跳发电机（汽机跳闸0.5秒动作，汽机未跳闸6秒动作），若在规定的时间没有动作跳闸，则应迅速手动解列发电机。
第七节发电机主开关非全相运行5.7.1异常现象：1.负序电流增大，负序保护动作报警，发变组保护出口可能动作跳闸。
2.发电机出口开关发“三相不一致保护动作”报警。
3.发电机热氢(转子)温度急剧上升。
4.发电机振动增大，有时还伴有轰鸣声。
5.SCADA系统中有关的500kV开关有一相或两相电流为零。
6.发电机三相电流极不平衡，如主变出口开关有二相未断开，则发电机定子一相电流最大，另外二相电流较小且相等。
如主变出口开关有一相未断开，则发电机定子有二相有电流且相等，另一相无电流，发电机定子三相电流的具体情况如下：定子电流500KV开关A相B相C相A相未断开（有电流）与C相相等无（有电流）与A相相等 B相未断开（有电流）与B相相等（有电流）与A相相等无C相未断开无（有电流）与C相相等（有电流）与B相相等AB相未断开最大（较小）与C相相等（较小）与B相相等BC相未断开（较小）与C相相等最大（较小）与A相相等CA相未断开（较小）与B相相等（较小）与A相相等最大5.7.2各种情况下的处理方法：5.7.2.1主变出口开关合环、解环时，一只开关有一相或二相未断开；或者在正常运行中主变出口有一只开关的一相或二相偷跳。
此时，主变出口的另一只开关正常运行，发电机正常运行：1.通过查看SCADA系统中500kV开关的三相电流数值，确认非全相的开关及其相别。
2.请示调度，对非全相开关手动分闸一次。
3.若开关拒动，经确认若故障开关处在我厂500KV系统合环回路中，应请示调度解除闭锁，等电位拉开该开关两侧刀闸，联系检修处理；如果故障开关不在我厂500KV系统合环回路中，应汇报调度调整系统运行方式后隔离故障开关。
5.7.2.2在合上主变出口刀闸后，应立即检查发电机定子三相电流和负序电流是否均为零，如果有二块表不为零则说明主变出口的两只开关虽然均处于热备用状态，但有一只开关的某一相主触头没有断开，应立即进行以下隔离操作：1．根据有关规定，此时汽轮机已冲转至3000转，应注意调整汽机系统维持3000转运行，使发电机有功功率近至零(为正值)，严禁将汽机打闸或降低转速。
2．通过查看SCADA系统中500kV开关的三相电流数值，确认非全相的开关及其相别。
3．对非全相运行的开关再手动分闸一次(先解除手动解列闭锁)，如果不能判断是哪只开关发生非全相，应对二只开关都手动分闸一次，若分闸无效应继续进行下列处理。
4．请示调度：首先拉开主变出口母线侧开关的相邻开关（包括该母线上的所有开关）；若故障未消除，则拉开主变出口中间开关的相邻开关（包括线路对侧开关）。
5.7.2.3发电机在并网过程中发生非全相运行1.手动拉开并网开关(先解除手动解列闭锁)，若分闸无效应立即减少有功负荷近至零(为正值)、无功为零，禁止断开励磁电流和将汽轮机打闸，再继续进行下列处理。
2.通过查看SCADA系统中500kV开关的三相电流数值，确认非全相的开关及其相别。
3.无论是母线侧开关还是中间开关发生一相未断开，如果能够明显确认故障开关为A相或B相未断开（其表计现象如上所述），并且汽与系统同期并列。
否则，应请示调度拉开故障开关的相邻开关：对于母线侧开关应包括该段母线上的所有开关，对于中间开关还应包括线路对侧开关。
4.无论是母线侧开关还是中间开关有二相未断开，如果汽轮机和励磁开关未跳闸，则应经同期合上另一只开关，否则应请示调度拉开故障开关的相邻开关：对于母线侧开关应包括该段母线上的所有开关，对于中间开关还应包括线路对侧开关。
5.7.2.4发电机在正常停机解列过程中发生非全相运行1.通过查看SCADA系统中500kV开关的三相电流数值，确认非全相的开关及其相别。
2.对非全相运行的开关再手动分闸一次(先解除手动解列闭锁)，如果不能判断是哪只开关发生非全相，应对二只开关都手动分闸一次，若分闸无效应立即调整有功负荷近至零(为正值)、无功为零，禁止断开励磁电流和将汽轮机打闸，继续进行下列处理。
3.无论是母线侧开关还是中间开关发生一相未断开，如果能够明显确认是哪只开关发生A相或B相未断开（其表计现象如上所述），并重新与系统同期并列。
否则，应请示调度拉开故障开关的相邻开关：对于母线侧开关应包括该段母线上的所有开关，对于中间开关还应包括线路对侧开关。
如果不能确认是哪只开关故障，则应优先拉开母线侧开关的相邻开关，若故障未消除再拉开中间开关的相邻开关。
4.无论是母线侧开关还是中间开关有二相未断开，如果汽轮机和励磁开关未跳闸，则应经同期合上另一只开关，否则应请示调度拉开故障开关的相邻开关：对于母线侧开关应包括该段母线上的所有开关，对于中间开关还应包括线路对侧开关。
如果不能确认是哪只开关故障，则应优先拉开母线侧开关的相邻开关，若故障未消除再拉开中间开关的相邻开关。
5.7.2.5机组在运行中跳闸，主变出口开关发生非全相运行1.通过查看SCADA系统中500kV开关的三相电流数值，确认非全相的开关及其相别。
2.对非全相运行的开关再手动分闸一次(先解除手动解列闭锁)，如果不能判断是哪只开关发生非全相，应对二只开关都手动分闸一次，若分闸无效应继续进行下列处理。
3.请示调度：首先拉开主变出口母线侧开关的相邻开关（包括该母线上的所有开关）；若故障未消除，则拉开主变出口中间开关的相邻开关（包括线路对侧开关）。
5.7.3有关注意事项：5.7.3.1在发变组由冷备用转为热备用的操作中，不要将中压厂用母线的工作分支也同时转为热备用，应待机组并网后再将厂用工作分支由冷备用转为热备用；机组解列后，应及时将厂用工作分支由热备用转为冷备用。
5.7.3.2发电机在未并网的情况下，如发生汽轮机的转速异常升高（包括汽轮机冲转过程中转速的异常升高），除了检查汽轮机的有关系统外，同时还应注意检查发电机定子三相电流、负序电流是否为零，如果这四块表至少有两块表不为零，则说明发电机已通过主变高压侧或厂高变低压侧与系统已连接，应立即确认并进行隔离处理。
5.7.3.3在发变组由热备用转为运行的操作过程中，严禁提前合主变出口刀闸，应待汽轮机转速已达到3000转后再合刀闸，并且合之前一定要确认其两只开关三相均在断开状态，并确认无“三相不一致”报警信号，在合上主变出口刀闸后，应立即检查发电机定子三相电流、负序电流均为零，如果这四块表至少有两块表不为零，则有可能是主变出口开关虽然处于热备用状态但其触头没有断开，应立即确认并进行隔离处理。
