多效蒸发过程分析(新版)

多效蒸发计算实例多效蒸发是一种高效的蒸发过程，通过多个蒸发器的多次蒸发使得产生的蒸汽可以循环利用，提高能源利用率。

下面是一个多效蒸发计算的实例，来说明多效蒸发的工作原理和计算方法。

假设有一台多效蒸发装置，用于处理1000 kg/h的食品浆料，浆料中含有75%的水分。

该多效蒸发装置共有3个蒸发器，设定的蒸发温度为80℃。

第一步，我们先计算浆料中水的质量。

由于浆料含水量为75%，所以浆料中的水质量为1000 kg/h * 75% = 750 kg/h。

第二步，我们需要计算每个蒸发器的蒸汽消耗量。

假设第一个蒸发器的效率为80%，第二个蒸发器的效率为70%，第三个蒸发器的效率为60%。

第一个蒸发器的蒸汽消耗量可以通过以下公式计算：Q1=(1-η1)*m其中，Q1为第一个蒸发器的蒸汽消耗量，η1为第一个蒸发器的效率，m为浆料中水的质量。

Q1 = (1 - 80%) * 750 kg/h = 0.2 * 750 kg/h = 150 kg/h第二个蒸发器的蒸汽消耗量可以通过以下公式计算：Q2=(1-η2)*(m-Q1)其中，Q2为第二个蒸发器的蒸汽消耗量，η2为第二个蒸发器的效率，m为浆料中水的质量，Q1为第一个蒸发器的蒸汽消耗量。

Q2 = (1 - 70%) * (750 kg/h - 150 kg/h) = 0.3 * 600 kg/h =180 kg/h第三个蒸发器的蒸汽消耗量可以通过以下公式计算：Q3=(1-η3)*(m-Q1-Q2)其中，Q3为第三个蒸发器的蒸汽消耗量，η3为第三个蒸发器的效率，m为浆料中水的质量，Q1为第一个蒸发器的蒸汽消耗量，Q2为第二个蒸发器的蒸汽消耗量。

Q3 = (1 - 60%) * (750 kg/h - 150 kg/h - 180 kg/h) = 0.4 *420 kg/h = 168 kg/h第三步，我们需要计算多效蒸发装置的总蒸汽消耗量。

总蒸汽消耗量等于各个蒸发器的蒸汽消耗量之和。

多效蒸发的分类及流程特点一、多效蒸发系统的原理多效蒸发系统是一种利用多个蒸发器依次进行蒸发，以提高蒸发效率的系统。

其主要结构包括加热器、蒸发器、换热器、泵、管道等。

多效蒸发系统根据效应数可分为二效、三效、四效等，效应数越多，蒸发效率越高。

多效蒸发的原理很简单，每一个蒸发器和蒸发过程称为一效，各效之间存在压力差，也即在不同压力下蒸发，较高压力下液相的沸点更高，蒸发温度高，得到蒸汽的温度高；低压力下需要蒸发的温度就低，刚好就可以使用较高压力下得到的二次蒸汽进行加热，实现蒸汽能量的二次利用。

理论上，效数越多，节能效果越明显，消耗的新蒸汽量也就越少，但是减少量随着效数的增加而降低，设备等固定投资也越大，所以目前应用的多效蒸发一般是3-5效。

二、多效蒸发系统的分类多效蒸发器的种类繁多，根据其结构、用途和操作原理的不同，大致可分为以下几类：1.并流蒸发器：溶液和蒸汽同向流动，适用于粘度较大、结晶和腐蚀性较强的溶液。

2.逆流蒸发器：溶液与蒸汽流向相反，适用于热敏性物质的蒸发。

3.错流蒸发器：溶液与蒸汽流向垂直，适用于各种类型的溶液。

4.机械蒸汽压缩蒸发器：通过机械手段提高蒸汽压力，从而实现低温蒸发。

5.自然循环蒸发器：依靠溶液自身的循环流动实现蒸发。

6.强制循环蒸发器：通过外部动力强制溶液循环流动。

三、多效蒸发系统的优势特点1. 高效节能：多效蒸发系统利用各级效应之间的热量传递，大幅降低能源消耗。

2. 提高产品质量：多效蒸发器内溶液的浓度逐渐增加，有利于分离出更高纯度的产品。

3. 适应性强：多效蒸发系统可适用于各种类型的溶液蒸发，如高温、高压、腐蚀性等。

4. 节省空间：多效蒸发系统结构紧凑，占地面积较小。

四、多效蒸发系统与传统蒸发器的比较与传统单效蒸发器相比，多效蒸发系统具有更高的蒸发效率和节能效果。

同时，多效蒸发器在处理腐蚀性、高温、高压等溶液方面具有明显优势。

五、多效蒸发的应用多效蒸发器在许多领域都有着广泛的应用，主要包括：1.食品工业：用于生产糖、味精、酵母、乳制品等。

多效蒸发过程分析示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月多效蒸发过程分析示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

根据加料方式的不同，多效蒸发操作的流程可分为3种，即并流、逆流和平流。

下面以三效蒸发为例，分别介绍这3种流程。

(1)并流(顺流)加料蒸发流程如图13—3所示，这是工业上最常用的一种方法。

原料液和加热蒸汽都加入第1效蒸发，溶液顺序流过第1、Ⅱ、Ⅲ效，从第Ⅲ效取出完成液。

加热蒸汽在第1效加热室中被冷凝后，经冷凝水排除器排出。

从第1效出来的二次蒸汽进入第Ⅱ效加热室供加热用；第Ⅱ效的二次蒸汽进入第Ⅲ效加热室；第Ⅲ效的二次蒸汽进入冷凝器中冷凝后排出。

顺流加料流程的优点是：各效的压力依次降低，溶液可以自动地从前一效流人后一效不需用泵输送；各效溶液的沸点依次降低，前一效蒸发的溶液进入后一效蒸发时将发生自蒸发而蒸发出更多的二次蒸汽。

缺点是：随着溶液的逐效增浓，温度逐效降低，溶液的黏度则逐效增高，使传热系数逐效降低。

因此，顺流加料不宜处理黏度随浓度的增加而迅速加大的溶液。

(2)逆流加料蒸发流程图13—4是逆流加料的蒸发流程。

原料液从末效蒸发加入，然后用泵送人前一效，最后从第1效取出完成液。

蒸汽的流向则顺序流过第Ⅰ、Ⅱ、Ⅲ效，料液的流向与蒸汽的流向相反。

多效蒸发过程分析多效蒸发过程是工业上常用的一种分离技术。

它通过连续加热和蒸发液体，在不同的蒸发器中实现多级蒸发，从而得到浓缩后的产品和相对清洁的蒸汽。

该过程具有能耗低、产品品质高等优点，在化工、食品、制药等行业中得到广泛应用。

本文将对多效蒸发过程进行分析，探讨其原理、优点及应用。

一、多效蒸发过程的原理多效蒸发过程主要由蒸发器及其辅助设备组成。

蒸发器中原料在加热和蒸发过程中会不断浓缩，产生一定浓度的浓缩液和相应的蒸汽。

该蒸汽通过一系列输送管道和其他蒸发器的加热器中再次被加热和蒸发。

由于该过程中每个蒸发器的温度和浓度逐级提升，因此在整个过程中的总蒸发温度和能耗会大幅降低，同时还可以有效控制产品质量和排放物的生成。

二、多效蒸发过程的优点1. 节约能源：由于每个蒸发器中温度和浓度逐级提升，因此总体能源消耗较低，能耗比单效蒸发器低30%-90%左右。

2. 提高效率：多效蒸发过程能够有效地提高蒸发和浓缩效率，同等时间内可以得到更高浓度的产品。

3. 产品质量高：该过程可以有效控制产品质量，减少不必要的物质残留。

可以生产出高品质、高纯度的产品。

4. 成本低：多效蒸发过程在节约能源的同时，还可以减少原料的损失，降低生产成本。

三、多效蒸发过程的应用多效蒸发过程广泛应用于化工、食品、制药、海水淡化等行业，是实现高效浓缩和分离的常用技术手段。

在化工领域中，多效蒸发器被大量应用于有机溶剂的回收和浓缩，如酸、碱和醇类。

在食品行业中，多效蒸发被广泛用于浆果糊、奶制品、水果汁等产品的浓缩。

在制药领域，多效蒸发过程被广泛用于中草药制剂的提取和浓缩。

此外，在海水淡化领域，多效蒸发过程也是提高海水淡化率、减少副产物、降低能耗的重要手段之一。

总结：多效蒸发在现代化工生产中，具有技术性能卓越、高效节能、安全可靠、产品质量好、管理维护方便等优点，已成为现代化工生产中浓缩、萃取、结晶等组成工艺的基础设备之一。

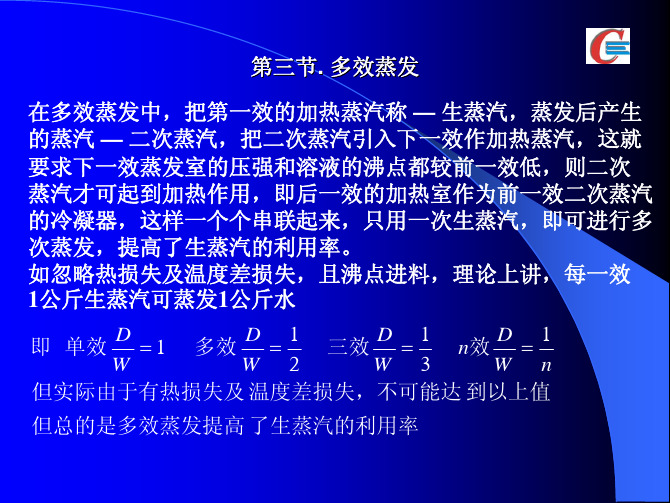

第三节多效蒸发一、多效蒸发的原理原理：利用减压的方法使后一效蒸发器的操作压力和溶液的沸点均较前一效蒸发器的低，使前一效蒸发器引出的二次蒸汽作为后一效蒸发器的加热蒸汽，且后一效蒸发器的加热室成为前一效蒸发器的冷却器。

二、多效蒸发的流程常用的多效蒸发流程有以下几种。

1．并流法（又称顺流法）如图6-2所示优点：（1）溶液的输送可以利用各效间的压力差，自动的从前一效进入后一效，因而各效间可省去输送泵；（2）前效的操作压力和温度高于后效，料液从前效进入后效时因过热而自蒸发，在各效间不必设预热器；（3）辅助设备少，流程紧凑；因而热量损失少，操作方便，工艺条件稳定。

缺点：后效温度更低而溶液浓度更高，故溶液的黏度逐效增大，降低了传热系数，往往需要更多的传热面积。

因此，黏度随浓度增加很快的料液不宜采用此法。

2．逆流法如图6-3所示优点：（1）蒸发的温度随溶液浓度的增大而增高，这样各效的黏度相差很小，传热系数大致相同；（2）完成液排出温度较高，可以在减压下进一步闪蒸增浓。

缺点：（1）辅助设备多，各效间须设料液泵；（2）各效均在低于沸点温度下进料，须设预热器（否则二次蒸汽量减少），故能量消耗增大。

3．平流法如图6-4所示料液同时加入到各效，完成液同时从各效引出，蒸汽从第一效依次流至末效，此法用于蒸发过程中有结晶析出的场合；还可用于同时浓缩两种以上不同的料液，除此之外一般很少使用。

三、多效蒸发效数的限定多效蒸发的效数的限定原则：当增加一效的设备费不能与所节省的加热蒸汽的收益相抵时，就没有必要再增加效数了。

第四节蒸发器一、蒸发器的结构蒸发器的构成：加热室和蒸发室（分离室）。

二、蒸发器的类型1．自然循环型蒸发器溶液因受热程度不同而产生密度的差异，因此形成自然循环。

（1）标准蒸发器（又称中央循环管式蒸发器）其结构如图6-5所示。

由于中央循环管与管束内的溶液受热情况不同，产生密度差异。

于是溶液在中央循环管内下降，由管束沸腾上升而不断地做循环运动，提高了传热效果。

第3课多效蒸发的运行操作2022年5月目录CONTENTS 1多效蒸发的操作2多效蒸发的运行维护3多效蒸发的故障处理(1)根据物料衡算求出总蒸发量、各效蒸发量和完成液浓度蒸发室的溶剂蒸发量W按公式（1）计算。

根据经验设定各效蒸发量，再估算各效溶液浓度，通常各效蒸发量可按各效蒸发量相等的原则设定，即并流加料的蒸发过程，由于有自蒸发现象，则可按如下比例设定若为两效W1：W2=1：1.1若为三效W1：W2：W3=1：1.1：1.2根据设定得到各效蒸发量后，即可通过物料衡算求出各完成液的浓度。

(2)计算各效溶液沸点和有效温度差设定各效操作压力以求各效溶液的沸点。

通常按各效等压降原则设定，即相邻两效间的压差为式中，p1——加热蒸汽的压强，Pa；pe——冷凝器中的压强，Pa；n——效数。

(3)应用热量衡算求出各效的加热蒸汽用量和蒸发水量。

(4)根据传热效率方程求出各效的传热面积。

校验各效传热面积是否相等，若不等，则还需重新分配各效的有效温度差。

(5)重新分配各效的有效温度差。

(6)重新迭代计算，直到各效换热面积相等或相近时为止。

多效蒸发的操作第一章设备和阀门运行状态设备和阀门的控制：✓自动控制：PLC的程序控制主要是进行自动控制，其完成的功能和就地（机旁）操作是一样的，不同之处在于，它是通过程序的方式来实现，并且一般是在上位机的监控画面中通过点击鼠标的方式进行，也就是在机房或控制室中进行而不是就地（机旁）。

✓手动控制：一般是在设备就地（机旁）操作。

✓自动控制程序是在正式投产后，各个设备没有故障可正常工作时运行。

而手动操作是在调试期间用于俗称的“打点”时用，或正常运行时，有设备出现故障时用。

（1）应严格按照操作规程，进行开机前准备；（2）设备供电蒸发系统设备电源为三相五线制380V交流电，柜内有进线总断路器控制，其下端设备都有空气开关分别控制，操作前先将柜内所有断路器和空气开关置于合闸位置。

供电后柜内元件包括直流电源、指示灯点亮。
