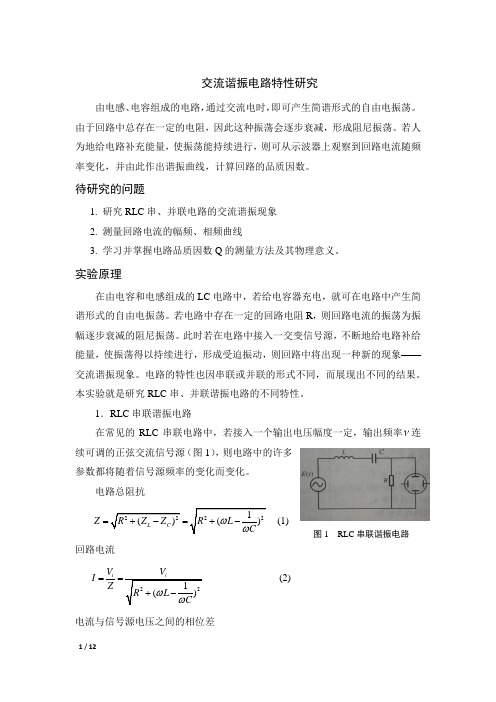

交流谐振电路特性研究

电路谐振实验报告1. 了解电路谐振现象。

2. 理解谐振频率和频率响应特性的关系。

3. 研究并探究谐振电路的特性和应用。

实验原理：电路谐振是指电路中存在一个频率使得电路的阻抗最小，此时电路中的电流和电压达到最大值的现象。

在谐振频率下，电路呈现共振现象，能量传递效率最高。

实验器材和仪器：1. 函数信号发生器2. 电阻、电容和电感等元件3. 示波器4. 万用表实验步骤：1. 将电路搭建成串联谐振电路，其中包含一个电感L、一个电容C和一个电阻R。

2. 将函数信号发生器接到电路的输入端，通过改变信号频率找到谐振频率。

3. 使用万用表测量电感L的电感值，电容C的电容值，并记录下来。

4. 使用示波器观察电路中电流和电压的波形，记录下电流和电压的峰值。

5. 改变电感L或电容C的数值，再次测量电流和电压的峰值，观察谐振频率的变化。

实验结果：1. 测得电感L的电感值为X H，电容C的电容值为Y F。

2. 在谐振频率下，测得电路中电流的峰值为I A，电压的峰值为V V。

3. 改变电感L或电容C的数值后，测得新的电路谐振频率为F Hz，观察到电流和电压的峰值发生变化。

数据处理和分析：根据实验结果，可以计算出电路的阻抗最小时的频率，即谐振频率。

根据电路的谐振频率计算得到谐振角频率ω=2πF。

进一步，计算出电感L和电容C的共振频率公式：f = 1 / (2π√(LC))其中，f为共振频率。

实验讨论：1. 在谐振频率下，电路中的电流和电压达到最大值，说明能量在电感和电容元件之间来回传递，而电阻R用来消耗能量。

2. 当电感L和电容C的数值改变时，谐振频率会发生相应的变化。

根据共振频率公式可以推测，电感L越大，电容C越小，共振频率越高。

实验应用：1. 电路谐振在通信中起到了重要作用。

例如，在无线电通信中，调频调幅技术中要用到谐振电路，使得信号能够准确地传输和接收。

2. 谐振电路还广泛应用于放大器、滤波器、天线等电子设备中，用于调节和控制电流、电压和频率等参数。

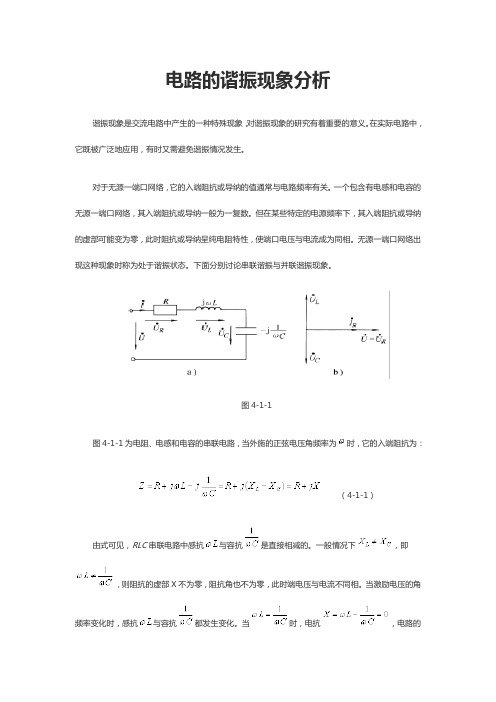

电路的谐振现象分析谐振现象是交流电路中产生的一种特殊现象，对谐振现象的研究有着重要的意义。

在实际电路中，它既被广泛地应用，有时又需避免谐振情况发生。

对于无源一端口网络，它的入端阻抗或导纳的值通常与电路频率有关。

一个包含有电感和电容的无源一端口网络，其入端阻抗或导纳一般为一复数。

但在某些特定的电源频率下，其入端阻抗或导纳的虚部可能变为零，此时阻抗或导纳呈纯电阻特性，使端口电压与电流成为同相。

无源一端口网络出现这种现象时称为处于谐振状态。

下面分别讨论串联谐振与并联谐振现象。

图4-1-1图4-1-1为电阻、电感和电容的串联电路，当外施的正弦电压角频率为时，它的入端阻抗为：（4-1-1）由式可见，RLC串联电路中感抗与容抗是直接相减的。

一般情况下，即，则阻抗的虚部X不为零，阻抗角也不为零，此时端电压与电流不同相。

当激励电压的角频率变化时，感抗与容抗都发生变化。

当时，电抗，电路的入端阻抗为纯电阻。

此时电压和电流同相位，电路产生谐振现象。

此种电路因为L与C是相串联的，所以称为串联谐振。

电路发生串联谐振的条件为电抗值等于零，即或电路发生谐振时的角频率称为谐振角频率，用来表示（4-1-2）电路谐振频率为（4-1-3）电路发生谐振时，电路的总电抗，但感抗与容抗本身并不为零，它们的值为（4-1-4）称为谐振电路的特性阻抗，其单位为。

电路谐振时，电感电压等于电容电压，且二者相位差为180°，故互相抵消。

电阻上的压降等于外加电压。

电压与电流的相量图如图4-1-1b所示。

串联谐振时，电路储存于电感中的磁场能与储存于电容元件中的电场能之间进行能量交换。

设外施电压为，则在串联谐振时，电路中电感电流和电容电压分别为此时电感储存的磁场能为：电容储存的电场能量为：由可得：可见磁场能与电场能的最大值是相等的。

电磁场能量的总和例4-1-1 图4-1-3所示电路，已知，，，求该串联电路的谐振频率，特性阻抗和电路的品质因数Q。

图4-1-3解：电路的谐振角频率谐振频率特性阻抗品质因数除了RLC串联谐振电路外，并联RLC谐振电路也被广泛采用。

实验（）交流谐振电路及介电常数的测量一、实验目的1、本实验研究RLC 串、并联电路的交流谐振现象2、学习测量谐振曲线的方法，学习并掌握电路品质因数Q 的测量方法及其物理意义。

一．实验原理在由电容和电感组成的LC 电路中，若给电容器充电，就可在电路中产生简谐形式的自由电振荡。

若电路中存在一定的回路电阻，则振荡呈振幅逐步衰减的阻尼振荡。

此时若在电路中接入一交变信号源，不断地给电路补充能量，使振荡得以持续进行，形成受迫振动，这时回路中将出现一种新的现象——交流谐振现象。

电路的特性也因串联或并联的形式不同，而展现出不同的结果。

本实验研究RLC 串、并联谐振电路的不同特性，并利用RLC 串联电路测量位置电容进而求得介电常数。

1.RLC 串联谐振电路在常见的RLC 串联电路中，若接入一个输出电压幅度一定，输出频率 f 连续可调的正弦交流信号源(见图1)，则电路的许多参数都将随着信号源频率的变化而变化。

在以上三个式子中，信号源角频率ω=2πf，容抗ZC=1/ωc，感抗ZL=ωL。

ϕi ＜0，表示电流位相落后于信号源电压位相；ϕi＞0，则表示电流位相超前。

各参数随ω变化的趋势如图2 所示。

结论：(1) Q 值越大，谐振电路储能的效率越高,储存相同能量需要付出的能量耗散越少。

Q 的这个意义适用于一切谐振系统（机械的，电磁的，光学的等等）。

微波谐振腔和光学谐振腔中的Ｑ值都指这个意义。

激光中有所谓的“调Q”技术，正是在这中意义下使用“Q 值”概念的。

(2) 在谐振时，VR=Vi，所以电感上和电容上的电压达到信号源电压的Q 倍，故串联谐振电路又称为电压谐振电路。

串连谐振电路的这个特点为我们提供了测量电抗元件Q 值的方法，最常见的一种测Q 值的仪器是Q 表。

当一个谐振电路Q值为100时，若电路两端加6v的电压，谐振时电容或电感上的电压将达到600v。

在实验中不注意到这一点，就会很危险。

(3) Q 值决定了谐振曲线的尖锐程度，或称之为谐振电路的通频带宽度。

交流谐振电路实验报告交流谐振电路实验报告引言：交流谐振电路是电路中常见的一种特殊电路，它在特定频率下能够实现电流和电压的最大响应。

本实验旨在通过构建交流谐振电路，研究其工作原理和性能特点。

一、实验目的本实验的主要目的是探究交流谐振电路的特性，包括共振频率、谐振频带、频率选择性等。

通过实验，我们希望能够深入了解交流谐振电路的工作原理，并能够通过实际测量和计算验证理论模型。

二、实验器材与原理1. 实验器材：本次实验所需的主要器材包括信号发生器、电感、电容、电阻、示波器等。

2. 实验原理：交流谐振电路由电感、电容和电阻组成。

当电感和电容并联时，可以形成一个谐振回路。

在特定频率下，电感和电容的阻抗相互抵消，使得电路呈现出最大的响应。

这个特定频率称为共振频率。

三、实验步骤1. 搭建电路：按照实验要求，搭建交流谐振电路。

将电感、电容和电阻按照电路图连接好，并连接信号发生器和示波器。

2. 测量共振频率：通过调节信号发生器的频率，观察示波器上电压的变化。

当电压达到最大值时，记录此时的频率，即为共振频率。

3. 测量谐振频带：在共振频率附近，逐渐改变信号发生器的频率，并记录示波器上电压的变化。

当电压下降到共振电压的70.7%时，记录此时的频率，即为谐振频带。

4. 计算频率选择性：通过测量共振频率和谐振频带，可以计算出交流谐振电路的频率选择性。

频率选择性是指在谐振频带内，电路对频率变化的敏感程度。

四、实验结果与分析通过实验，我们得到了交流谐振电路的共振频率和谐振频带。

根据实验数据，我们可以计算出频率选择性。

通过比较实验结果和理论模型，我们可以验证交流谐振电路的工作原理。

五、实验误差与改进在实验过程中，由于仪器精度和实验环境等因素的影响，可能会引入一定的误差。

为了减小误差，可以采取以下改进措施：提高仪器的精度、增加实验次数并取平均值、控制实验环境等。

六、实验结论通过本次实验，我们深入了解了交流谐振电路的工作原理和性能特点。

实验报告（一）祝金华 PB15050984实验题目：R 、L 、C 串联谐振电路的研究实验目的： 1. 学习用实验方法绘制R 、L 、C 串联电路的幅频特性曲线。

2. 加深理解电路发生谐振的条件、特点，掌握电路品质因数（电路Q 值）的物理意义及其测定方法。

实验原理 1. 在图1所示的R 、L 、C 串联电路中，当正弦交流信号源U i 的频率 f 改变时，电路中的感抗、容抗随之而变，电路中的电流也随f 而变。

取电阻R 上的电压U O 作为响应，当输入电压U i 的幅值维持不变时， 在不同频率的信号激励下，测出U O 之值，然后以f 为横坐标，以U O 为纵坐标，绘出光滑的曲线，此即为幅频特性曲线，亦称谐振曲线，如图2所示。

图22. 在f ＝fo ＝LC π21此时X L＝Xc 为最小。

在输入电压U i 的电流达到最大值，且与输入电压U i 同相位。

从理论上讲，此时 U i ＝U R ＝U O ，U L ＝U c ＝QU i ，式中的Q 称为电路的品质因数。

3. 电路品质因数Q 值的两种测量方法一是根据公式Q ＝ o CU U 测定，U c 为谐振时电容器C 上的电压（电感上的电压无法测量，故不考虑Q=o LU U 测定） 。

另一方法是通过测量谐振曲线的通频带宽度△f ＝f2－f1，再根据Q＝12f f f O-求出Q 值。

式中f o 为谐振频率，f 2和f 1是失谐时， 亦即输出电压的幅度下降到最大值的2/1 (＝0.707)倍时的上、下频率点。

Q 值越大，曲线越尖锐，通频带越窄，电路的选择性越好。

在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，而与信号源无关。

预习思考题1. 根据实验线路板给出的元件参数值，估算电路的谐振频率。

102Li图 1L=30mHfo ＝LC π21=1/(2×π631001.01030--⨯⨯⨯)=9188.81Hz2. 改变电路的哪些参数可以使电路发生谐振，电路中R 的数值是否影响谐振频率值？ 改变频率f,电感L ，电容C 可以使电路发生谐振，电路中R 的数值不会影响谐振频率值。

交流电路中的谐振和共振谐振和共振是交流电路中一个非常重要的现象，它们在电子领域有着广泛的应用，从通信系统到无线电技术，都离不开谐振和共振的原理。

本文将围绕这个主题展开讨论。

1. 什么是谐振和共振谐振是指当外部激励频率等于系统的固有频率时，系统发生共振现象。

在交流电路中，谐振指的是电感、电容和电阻之间达到最佳匹配的状态。

当外界频率和谐振频率相等时，电路中的电流和电压达到最大值。

而共振是指在电路中产生共振的状态，此时电路对特定频率的信号具有很高的响应。

2. 谐振的基本原理谐振的基本原理是通过电感和电容的相互作用来实现的。

在一个简单的LRC电路中，电感L和电容C之间存在共振频率fr，当输入信号等于共振频率时，电路中的电感和电容之间将会形成频率相同的电流与电压波形。

此时，电路中的电流和电压将会达到最大值。

3. 多种类型的谐振电路尽管谐振是一个基本的电路现象，但它可能出现在各种类型的电路中。

例如，在无源谐振电路中，谐振特性由电感和电容决定。

而在有源谐振电路中，谐振特性受到外部电源的影响。

此外，还有串联谐振电路和并联谐振电路等不同类型的谐振电路。

每种谐振电路都有其独特的应用和特点。

4. 共振的应用共振在通信系统和无线电技术中有着广泛的应用。

例如，在无线电接收器中，共振电路用于选择特定的频率，以过滤掉其他频率的信号。

这样可以提高接收器的灵敏度和选择性。

此外，共振还被广泛应用于音响系统、光学设备和谐振传感器等领域。

5. 谐振的优势和局限性谐振电路具有很多优势，例如能够提高电路的灵敏度和选择性，使电路对特定频率的信号更敏感。

同时，谐振电路还可以提供更高的功率传输效率。

然而，谐振也有其局限性，例如谐振频率对外界环境的变化非常敏感，可能会导致电路的工作不稳定。

此外，还存在着谐振过载的风险，可能会导致电路失效。

总结交流电路中的谐振和共振是一种重要的现象，它们在电子领域的应用非常广泛。

理解谐振和共振的原理和特性，有助于我们设计和优化电路，提高电路的性能和稳定性。

RLC谐振电路RLC电路谐振特性的研究在力学中，单摆、弹簧振子的运动形式有简谐振动，阻尼振动和强迫振动。

在电学中也有类似的规律存在，如由电感和电容组成的电路，即可产生简谐形式的自由振荡；而且在回路中实际上总存在线圈、导线等电阻。

这种振荡必然衰减即形成阻尼振荡；如又若在电路中接入一电动势，按正弦变化的电源，可经常地给电路补充能量，振荡可能持续进行。

如电源频率可变，则可绘出回路电流随频率变化的谐振曲线，并由此求出回路的品质因素。

在无线电技术中，广泛利用谐振电路来选频率。

例如，广播电台以不同频率的电磁波向空间发射自己的讯号，调节收音机中谐振电路的可变电容，可将不同频率的各个电台分别接收。

一、实验仪器DH4503型RLC电路实验仪MVT-172D毫伏表三、实验原理1、RLC串联电路的谐振RLC串联电路如图1所示，其交流电压U与交流电流I（均为有效值）的关系为：（1）其中Z称为交流电路的阻抗，电压与电流的位相差ф为：（2）由1, 2式可见Z和ф都是圆频率ω的函数，当时，ф=0即电压和电流间的位相差为零，此时的圆频率称为谐振圆频率ω0（3）本实验中我们从（1）式出发，研究当电压U保持不变时，电流I随ω的变化情况，当ω=ω0时，Z有一极小值，I有一极大值，作I-图，就可得到有一尖锐峰的谐振曲线（图2）。

常用Q值标志谐振电路的性能，Q称为电路的品质因素,定义为谐振时电感的电压U L和总电压U数值之比：Q=（4）可见当谐振时，电容和电感上的电压U C、U L，数值相等（但相位差为π），且是电源电压的Q倍。

因此Q往往是≥1的，所以U C和U L可以比U大得多，故串联谐振常称为电压谐振。

Q值还标志着电路的频率选择性，即谐振峰的尖锐程度。

通常规定I值为最大值I MAX的1/（≈70%）的两点和频率之差为“通频带宽度”（图3）。

根据这个定义，由（3）式出发可推出（5）可见Q越大带宽就越小，谐振曲线也就更尖锐。

2、R、L、C并联谐振对如图4所示的电路，其总阻抗和位相差为（6）（7）谐振时ф=0,可由（5-75）式求出并联电路的谐振圆频率ω，为（8）ω0为RLC串联时的谐振圆频率。

第1篇一、实验目的1. 理解交流电路谐振现象的基本原理。

2. 掌握RLC串联谐振电路的特性及其应用。

3. 通过仿真实验，验证理论分析，加深对谐振现象的理解。

4. 学习使用仿真软件进行电路分析，提高电路仿真能力。

二、实验原理交流电路谐振现象是指在一个由电阻（R）、电感（L）和电容（C）组成的电路中，当交流电源的频率达到某一特定值时，电路中的感抗（XL）等于容抗（XC），电路呈现纯阻性，此时电路的阻抗最小，电流达到最大值，电路发生谐振。

谐振频率（f0）由电路元件的参数决定，计算公式为：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]三、实验仪器与软件1. 实验仪器：无2. 实验软件：Multisim 14四、实验步骤1. 打开Multisim软件，创建一个新的仿真项目。

2. 在仿真项目窗口中，从元器件库中选取电阻、电感、电容和交流电源等元器件。

3. 搭建RLC串联谐振电路，设置电阻R为10Ω，电感L为0.0318H，电容C为3.1831e-04F。

4. 在电路中添加交流电源，设置电源电压为220V，频率为50Hz。

5. 在电路中添加示波器，用于观察电路中电流和电压的变化。

6. 设置仿真参数，选择合适的仿真时间，启动仿真。

7. 观察示波器中电流和电压的波形，记录相关数据。

8. 重复步骤3-7，改变电路参数或电源频率，观察电路谐振现象的变化。

五、实验结果与分析1. 当电源频率为50Hz时，电路发生谐振，电流达到最大值，电压与电流同相位。

2. 当电源频率小于50Hz时，电路不发生谐振，电流随频率降低而减小。

3. 当电源频率大于50Hz时，电路不发生谐振，电流随频率升高而减小。

4. 改变电路参数R、L、C，观察电路谐振频率的变化，验证理论分析。

六、实验结论1. 仿真实验验证了RLC串联谐振电路的基本原理，加深了对谐振现象的理解。

2. 仿真实验结果表明，电路谐振频率与电路元件参数有关，与电源频率有关。

电路谐振实验分析及总结
1. 实验目的：电路谐振实验的主要目的是研究电路在谐振频率下的振荡现象，并探究谐振频率与电路参数的关系。

2. 实验原理：在LC电路或RLC电路中，谐振频率是指电路中电感和电容或电感、电容和电阻组合的参数所决定的频率。

当输入信号的频率等于谐振频率时，电路会呈现出最大振幅的振荡现象。

3. 实验设备：进行电路谐振实验所需的设备包括信号源、电感、电容、电阻、示波器等。

4. 实验步骤：
- 连接电路：将电感、电容、电阻等元件按照实验要求连接成LC电路或RLC电路。

- 调节信号源：将信号源的频率调节至待测频率附近。

- 观察示波器：将示波器连接到电路中的合适位置，观察电路中的振荡信号和幅度。

- 调节频率：逐渐调节信号源的频率，观察振荡信号的变化。

- 记录数据：记录不同频率下信号源输出的电压和振荡波形的幅度。

5. 数据分析：
- 绘制振荡幅度与频率的曲线，称为频率响应曲线。

- 根据频率响应曲线确定电路的谐振频率。

- 分析谐振电路中的电流和电压的相位关系。

6. 结果和讨论：
- 分析实验数据，总结电路谐振频率与电路参数之间的关系。

- 探讨电路在谐振频率下的振荡特性和其应用。

总结：电路谐振实验是研究电路振荡现象的重要实验之一。

通过实验可以了解电路的谐振频率和振幅，并分析电路参数对谐振频率的影响。

电路谐振实验有助于加深对电路振荡理论的理解，并在电子工程领域有广泛的应用。

高考电学实验教案：研究振荡电路中的谐振频率一、实验目的1、通过实验研究振荡电路中的谐振频率和振幅等特性，并应用本学期所学的电学原理予以解释。

2、通过实验掌握测量电路中电容、电感的方法和技巧。

二、实验原理1、LC振荡电路LC振荡电路是一种能够产生稳定的交流电压和交流电流的电路，它由电感L与电容C组成。

当电路中有电感和电容时，它可以形成一个谐振回路。

在谐振的情况下，电路中的电压和电流随时间变化呈正弦曲线，频率称为谐振频率。

2、谐振频率当LC谐振电路中电感L和电容C的参数满足以下公式时，电路会发生谐振：f=1/2π*√LC其中f为谐振频率，单位为赫兹。

当电路在谐振状态下，电流和电压幅值达到最大值，谐振电路的特性电阻为零，整个电路看作是无阻抗的，电流不受外界干扰，可以长时间保持稳定。

三、实验仪器和材料1、LC振荡电路实验装置；2、电容、电感、数值万用表、示波器等实验仪器；3、万用表测试线、电源线、插头线等实验材料。

四、实验步骤1、搭建实验电路接通电源，将LC振荡电路实验装置组成一个振荡电路，测试电容和电感的值。

接线如图所示。

（图片）其中R1、R2为可调电阻，可用于调节振荡电路的频率。

2、测量谐振频率将示波器的垂直偏移设为零，调节振荡频率，调节R1、R2，使电压波形最大，记录此时调节开关电阻的阻值。

重复以上步骤，记录不同频率下调节开关电阻的阻值，计算得到不同频率下的电感值和电容值，计算每个频率下的谐振频率。

3、观察谐振曲线并记录数据调节示波器扫描速度，观察波形和扫描线。

扫描到谐振频率时，记录最大电压值和最大电流值。

对于不同的电容、电位和频率，记录相应的谐振曲线上的最大电压值和最大电流值。

记录数据后，绘制出振荡电路的谐振曲线，而后进行分析。

4、分析实验结果根据实验数据，计算得到电路中电容和电感的数值，并计算得到每个频率下的谐振频率。

观察谐振曲线上的最大电压值和最大电流值变化，解释不同电容、电感和频率对谐振频率、振幅大小的影响。

C1L ω=ωfC 21πC1ωLC 21πLC1LC实验八 R 、L 、C 串联电路的谐振实验一、实验目的1、研究交流串联电路发生谐振现象的条件。

2、研究交流串联电路发生谐振时电路的特征。

3、研究串联电路参数对谐振特性的影响。

二、实验原理1、R L C 串联电压谐振在具有电阻、 电感和电容元件的电路中，电路两端的电压与电路中的电流一般是不同相的。

如果我们调节电路中电感和电容元件的参数或改变电源的频率就能够使得电路中的电流和电压出现了同相的情况。

电路的这种情况即电路的这种状态称为谐振。

R 、L 、C 串联谐振又称为电压谐振。

在由线性电阻R 、电感L 、电容c 组成的串联电路中，如图8-1所示。

图8-1 R L C 串联电路图当感抗和容抗相等时，电路的电抗等于零即X L = X C ； ； 2πf L=X = ω L － = 0则 ϕ = arc tg = 0即电源电压u 与电路中电流i 同相，由于是在串联电路中出现的谐振故称为串联谐振。

谐振频率用f 0表示为f = f 0 =谐振时的角频率用ω 0表示为ω = ω 0 =谐振时的周期用T 0表示为T = T 0 = 2 π 串联电路的谐振角频率ω 0频率f 0，周期T 0，完全是由电路本身的有关参数来决定的，它们是电路本身的固有性质，而且每一个R 、L 、C 串联电路，只有一个对应的谐振频f 0和 周期T 0。

因而，对R 、L 、C 串联电路来说只有将外施电压的频率与电路的谐振频率相等时候，电路才会发生谐振。

在实际应用中，往往采用两种方法使电路发生谐振。

一种是当外施()2CL2X X R -+RU UU U电压频率f 固定时，改变电路电感L 或电容C 参数的方法，使电路满足谐振条件。

另一种是当电路电感L 或电容C 参数固定时，可用改变外施电压频率f 的方法，使电路在其谐振频率下达到谐振。

总之，在R 、L 、C 串联电路中，f 、L 、C 三个量，无论改变哪一个量都可以达到谐振条件，使电路发生谐振。

谐振电路分析实验报告1. 学习谐振电路的基本原理和特性。

2. 掌握谐振电路的分析方法和实验操作技能。

3. 通过实验观察和测量，验证谐振电路的理论知识。

实验原理：谐振电路是指当电路中的电感和电容元件在一定的电频下产生能量的传输和转换，并使电流或电压呈现共振现象的电路。

谐振电路由一个电感元件L和一个电容元件C组成。

在理论分析上，谐振电路可以分为串联谐振电路和并联谐振电路两种形式。

串联谐振电路是指电感元件和电容元件按顺序连接，而并联谐振电路是指电感元件和电容元件按并联连接。

对于串联谐振电路，其共振电容可以由以下公式计算：C = 1 / (w^2 * L)其中，C为电容值，w为角频率，L为电感元件的电感。

对于并联谐振电路，其共振电感可以由以下公式计算：L = 1 / (w^2 * C)其中，L为电感值，w为角频率，C为电容元件的电容。

实验装置：1. 正弦波信号发生器2. 电阻箱3. 电感4. 电容5. 示波器6. 多用表7. 连线电缆实验步骤：1. 将正弦波信号发生器与电阻箱按顺序连接，并设置合适的频率和幅度。

2. 将正弦波信号发生器与示波器相连，观察输出的电压波形。

3. 分别连接串联谐振电路和并联谐振电路，调节正弦波信号发生器的频率，观察并记录电流或电压的变化情况。

4. 根据所记录的电流或电压值，计算电容或电感的理论值。

5. 比较实验测量值和理论值的差异，分析其原因。

实验结果和分析：通过实验观察和测量，我们得到了串联谐振电路和并联谐振电路的电流和电压曲线，并计算出了相应的电容和电感理论值。

实验结果和理论值的比较表明，实验结果与理论值有较小的误差，证实了谐振电路的基本原理和特性。

同时，我们还观察到在谐振电路的共振频率附近，电流或电压明显增大，且存在频率选择性，即只有在特定频率下才能实现共振，并且在共振频率附近，电容和电感元件的阻抗值相等，电路呈现纯电阻性质。

而在共振频率附近，电流或电压的幅值最大，相位差为0，说明此时电能在电感和电容之间的传输和转换效率最高。

rlc谐振电路实验报告RLC谐振电路实验报告引言在电路实验中，RLC谐振电路是一种重要的电路结构，它在通信、电子设备和电源等领域中具有广泛的应用。

本实验旨在通过搭建RLC谐振电路，研究其特性和性能，并对实验结果进行分析和讨论。

一、实验目的本实验的主要目的是研究RLC谐振电路的频率响应和幅频特性，通过实验数据的采集和分析，掌握RLC谐振电路的基本原理和工作特性。

二、实验原理RLC谐振电路是由电感、电容和电阻组成的串联电路。

当电路中的电感、电容和电阻参数满足一定条件时，电路的输出电压将达到最大值，此时电路处于谐振状态。

谐振频率可以通过以下公式计算得出：f = 1 / (2π√(LC))其中，f为谐振频率，L为电感的值，C为电容的值，π为圆周率。

三、实验步骤1. 按照实验要求，搭建RLC谐振电路。

2. 连接信号发生器和示波器，将信号发生器的输出接入到电路的输入端，示波器的输入接入到电路的输出端。

3. 调节信号发生器的频率，从低频到高频逐渐扫描，观察示波器上的波形变化。

4. 记录示波器上波形的特点和频率值，并绘制频率与幅度的关系曲线。

四、实验结果与分析通过实验数据的采集和分析，我们得到了RLC谐振电路的频率响应曲线。

根据实验结果，我们发现在谐振频率附近，电路的输出电压达到了最大值，表明电路处于谐振状态。

而在谐振频率之外，输出电压逐渐减小，表明电路的谐振特性开始衰减。

根据实验原理可知，RLC谐振电路的谐振频率与电感和电容的数值有关。

当电感和电容的数值增大时，谐振频率会变小；反之，当电感和电容的数值减小时，谐振频率会变大。

因此，通过调节电感和电容的数值，我们可以改变电路的谐振频率，以适应不同的应用需求。

此外，实验中我们还观察到了谐振峰的现象。

谐振峰是指在谐振频率附近，电路的输出电压达到最大值的状态。

谐振峰的宽度取决于电路中的电阻值，电阻值越小，谐振峰越尖锐；反之，电阻值越大，谐振峰越平缓。

这是因为电阻对电路的阻尼特性起到了调节作用，影响了电路的谐振特性。

University of Science and Technology of China96 Jinzhai Road, Hefei Anhui 230026,The People ’s Republic of China交流谐振电路李方勇 PB05210284 0510 第29组2号（周五下午）实验题目 交流谐振电路实验目的 研究RLC 串联电路的交流谐振现象，学习测量谐振曲线的方法，学习并掌握电路品质因素Q 的测量方法及其物理意义。

实验仪器 电阻箱，电容器，电感，低频信号发生器以及双踪示波器。

实验原理1． RLC 交流电路由交流电源S ，电阻R ，电容C 和电感L 等组成 交流电物理量的三角函数表述和复数表述()()φϖφϖ+=+=t j Ee t E e cos式中的e 可以是电动势、电压、电流、阻抗等交流电物理量，ϖ为圆频率，φ 为初始相角。

电阻R 、电容C 和电感串联电路电路中的电流与电阻两端的电压是同相位的，但超前于电容C 两端的电压2π，落后于电感两端的电压2π。

电阻阻抗的复数表达式为 R Z R =模R Z =C j e C Z j C ϖϖπ112==- C Z C ϖ1=电感阻抗的复数表达式为 L j LeZ jL ϖϖπ==2模 L Z L ϖ=电路总阻抗为三者的矢量和。

由图，电容阻抗与电路总阻抗方向相反，如果满足Lc ϖϖ=1，则电路总阻抗为R ，达到最小值。

这时电流最大，形成所谓“电流谐振”。

调节交流电源（函数发生器）的频率，用示波器观察电阻上的电压，当它达到最大时的频率即为谐振频率。

电路如下图。

电路参数–电动势电压，电流，功率，频率 元件参数–电阻，电容，电感实验内容1． 观测RLC 串联谐振电路的特性（1） 按照上图连接线路，注意保持信号源的电压峰峰值不变，蒋Vi 和Vr 接入双踪示波器的CH1和CH2（注意共地）（2） 测量I －f 曲线，计算Q 值 （3） 对测得的实验数据，作如下分析处理： 1） 作谐振曲线I －f ，由曲线测出通频带宽2） 由公式计算除fo 的理论值，并与测得的值进行比较，求出相对误差。
