交流电路的谐振

交流电路的谐振现象实验报告一、实验目的1、深入理解交流电路中谐振现象的基本原理。

2、掌握测量谐振频率、品质因数等参数的方法。

3、观察并分析串联谐振和并联谐振的特点及差异。

二、实验原理在交流电路中，当电感、电容和电阻串联或并联时，在一定的电源频率下，可能会出现谐振现象。

串联谐振时，电路的阻抗最小，电流达到最大值，且电感和电容两端的电压可能远大于电源电压。

其谐振频率$f_0$可由公式$f_0 ＝＼frac{1}｛2\pi\sqrt{LC}｝＄计算得出，其中$L$为电感值，＄C$为电容值。

并联谐振时，电路的阻抗最大，电流达到最小值，且电感和电容中的电流可能远大于总电流。

品质因数$Q$是衡量谐振电路性能的重要参数，对于串联谐振，＄Q ＝＼frac{＼omega_0 L}｛R}＄；对于并联谐振，＄Q ＝＼frac{R}｛＼omega_0 L}＄。

三、实验仪器1、信号发生器2、示波器3、电阻箱4、电感箱5、电容箱四、实验步骤1、串联谐振实验按照电路图连接好串联电路，包括电阻、电感和电容。

调节信号发生器的输出频率，从低到高逐渐变化，同时观察示波器上的电流波形，当电流达到最大值时，记录此时的频率，即为串联谐振频率$f_{0s}＄。

测量此时电阻、电感和电容两端的电压，并计算品质因数$Q_s$。

2、并联谐振实验按照电路图连接好并联电路，包括电阻、电感和电容。

同样调节信号发生器的频率，从低到高逐渐变化，观察示波器上的电流波形，当电流达到最小值时，记录此时的频率，即为并联谐振频率$f_{0p}＄。

测量此时电阻、电感和电容中的电流，并计算品质因数$Q_p$。

五、实验数据记录与处理1、串联谐振实验数据｜实验次数｜电阻$R$（Ω）｜电感$L$（mH）｜电容$C$（μF）｜谐振频率$f_{0s}＄（kHz）｜电阻电压$U_R$（V）｜电感电压$U_L$（V）｜电容电压$U_C$（V）｜品质因数$Q_s$ ｜｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜ 500 ｜ 100 ｜ 01 ｜ 50 ｜ 50 ｜ 150 ｜ 150 ｜ 30 ｜｜ 2 ｜ 800 ｜ 150 ｜ 008 ｜ 40 ｜ 80 ｜ 240 ｜ 240 ｜ 60 ｜2、并联谐振实验数据｜实验次数｜电阻$R$（Ω）｜电感$L$（mH）｜电容$C$（μF）｜谐振频率$f_{0p}＄（kHz）｜电阻电流$I_R$（mA）｜电感电流$I_L$（mA）｜电容电流$I_C$（mA）｜品质因数$Q_p$ ｜｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜：：｜｜ 1 ｜ 1000 ｜ 80 ｜ 006 ｜ 60 ｜ 60 ｜ 180 ｜ 180 ｜ 18 ｜｜ 2 ｜ 1200 ｜ 100 ｜ 005 ｜ 50 ｜ 50 ｜ 250 ｜ 250 ｜ 25 ｜根据实验数据，计算出串联谐振和并联谐振的平均谐振频率、品质因数等参数。

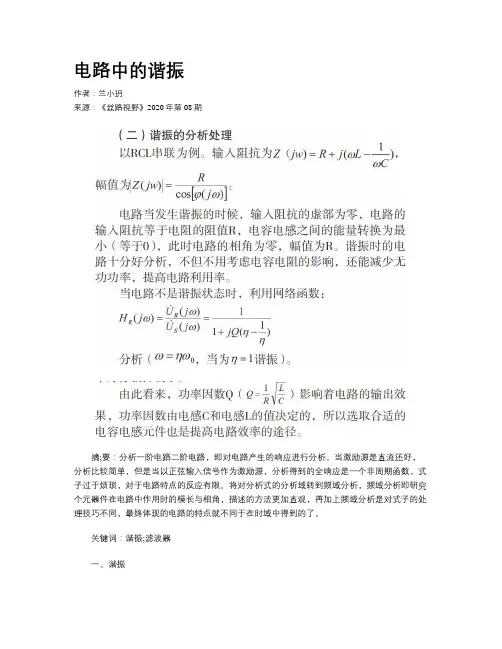

电路中的谐振作者：兰小玥来源：《丝路视野》2020年第08期摘;要：分析一阶电路二阶电路，即对电路产生的响应进行分析。

当激励源是直流还好，分析比较简单，但是当以正弦输入信号作为激励源，分析得到的全响应是一个非周期函数，式子过于烦琐，对于电路特点的反应有限。

将对分析式的分析域转到频域分析，频域分析即研究个元器件在电路中作用时的模长与相角，描述的方法更加直观，再加上频域分析是对式子的处理技巧不同，最终体现的电路的特点就不同于在时域中得到的了。

关键词：谐振;滤波器一、谐振（一）概述当一个电路出现一个或更多的电感，电感产生的磁场会相互影响，发生耦合现象。

一个电感元件的耦合称为全耦合，多个电感元件就要根据实际电路去分析了。

当一个电路有电容元件时，电容会对激励源的变化产生应激响应，但最终会趋于稳定。

电路中出现一个电感和一个电容，当激励源为正弦信号，电路的阻抗会随着激励源的频率体现不一样的特征，但不管什么电路，总会在一个频率下阻抗的值等于电阻元件的阻值，工程分析中，该频率被定义为谐振。

当频率小于该频率时，电路中的响应为非周期响应，电路表现为容性;当频率小于该频率时，电路中的响应也为非周期响应，电路表现为感性。

但后两种不论是哪一种情况，虽然最终也会趋于稳定，总会有一部分电能在电容与电感之间相互转换，激励源供应的部分电能得不到有效利用，电路的利用效率下降。

每一个电路都有固有频率，当电路中的阻抗的响应频率（或者激励源的频率）达到固有频率的时候就会发生谐振。

因此固有频率也可是区分不同电路的特征之一，而谐振就是电路频率等于固有频率时的现象。

（二）谐振的分析处理以RCL串联为例。

输入阻抗为，幅值为。

电路当发生谐振的时候，输入阻抗的虚部为零，电路的输入阻抗等于电阻的阻值R，电容电感之间的能量转换为最小（等于0），此时电路的相角为零，幅值为R。

谐振时的电路十分好分析，不但不用考虑电容电阻的影响，还能减少无功功率，提高电路利用率。

交流电路的谐振现象实验报告交流电路的谐振现象实验报告引言交流电路的谐振现象是电子学中的重要概念之一。

谐振是指当电路中的电感和电容元件达到特定的数值时，电路会发生共振现象，电流和电压的幅值会达到最大值。

本实验旨在通过搭建交流电路并观察其谐振现象，加深对谐振现象的理解。

实验材料和方法材料：电感线圈、电容器、电阻器、交流电源、示波器等。

方法：首先，我们按照实验要求搭建交流电路，将电感线圈、电容器和电阻器连接在一起，并接入交流电源。

然后，使用示波器测量电路中的电压和电流，并记录下来。

实验结果与分析在实验过程中，我们通过调节电感线圈和电容器的数值，观察到了电路的谐振现象。

当电感和电容的数值达到一定的比例时，电路中的电流和电压会达到最大值。

谐振频率的计算根据实验数据，我们可以计算出电路的谐振频率。

谐振频率的计算公式为：f=1/(2π√(LC))，其中f为谐振频率，L为电感的值，C为电容的值。

实验误差的分析在实验中，由于仪器的精度和实验条件的限制，可能会产生一定的误差。

例如，电感线圈和电容器的实际数值与标称数值可能存在一定的偏差，导致计算出的谐振频率与理论值有所差别。

谐振现象的应用谐振现象在电子学中有着广泛的应用。

例如，在无线通信中，天线的谐振频率与传输信号的频率相匹配，可以实现信号的传输和接收。

此外，谐振现象还应用于音响设备、电子滤波器等领域。

实验总结通过本次实验，我们深入了解了交流电路的谐振现象。

通过观察和测量实验数据，我们验证了谐振频率的计算公式，并分析了实验误差的来源。

谐振现象在电子学中有着重要的应用，对于我们理解和应用电路具有重要意义。

结语交流电路的谐振现象是电子学中的基础概念之一，通过本次实验，我们对谐振现象有了更深入的了解。

通过实验数据的分析和计算，我们验证了谐振频率的计算公式，并探讨了实验误差的来源。

谐振现象在电子学中有着广泛的应用，对于我们理解和应用电路具有重要意义。

通过本次实验，我们不仅提高了实验操作的能力，还加深了对交流电路谐振现象的理解。

实验十一交流电路的谐振 1153605 程锋林简谐振动不仅仅在力学现象中存在，在电学实验中，由正弦电源以及R 、L 、C 电子元器件组成的电路中也会产生简谐变化。

当电源输出频率达到固有频率时，电路的电压或电流达到最大值即产生谐振现象。

谐振现象的一个典型应用就是在电子技术中用于调谐电路中，接受某一频率的电磁信号等等。

【实验目的】1、测量交流电路串联与并联的幅频特性；2、观测与分析交流电路的谐振现象；3、学习并掌握交流电路谐振参数Q 值特性。

【实验原理】 1、串联谐振电路：如下所示电路图，取电流矢量方向为正向，可得如下矢量图：由此，可看出在垂直方向电压矢量的分量为C L U -U ，水平分量为R U ，故总电压为：()2C L 2R U -U U U +=（1）总阻抗：22R C 1-L Z +⎪⎭⎫ ⎝⎛=ωω （2）总电压与电流矢量的位相差为：RC 1-L arctanωωψ= （3）从以上各式可看出，阻抗Z 和相位差φ都是角频率ω的函数，所以有如下几条结论：① 谐振频率：当LC10==ωω时，Z 取最小值，这是电路发生共振，即谐振频率πω20=f ，电路呈现电阻性； ② 电压谐振：串联谐振电路中电感上电压超前电流2π，而电容上电压比电流滞后2π，两者相位差为π，故对于总电压来说相互抵消，并且此时两者大小是相等的。

定义电路的品质因数： RCR L U U U U Q C L 001ωω====（4） 可见，串联谐振电路中电容和电感上的电压总是总电压的Q 倍，所以串联谐振又叫做电压谐振。

2、并联谐振电路：如右图所示电路图，可以计算得L 和C 并联电路的总阻抗：22222)()1()(L L CR LC L R Z ωωω+-+= （5）L 和C 并联电路总电压和电流的相位差为：()[]LL R L R C L 22arctanωωωψ+-= （6）由以上两式可看出：① 谐振频率：使φ=0，计算出谐振频率：201⎪⎭⎫⎝⎛-=L R LC L ω （7） 当忽略电感元件的直流电阻时，并联谐振频率公式和串联谐振频率公式是一样的； ② 电流谐振：在并联电路谐振的情况下，将谐振频率代入（5）、（6）两式，可算出并联电路的两支路电流：LCU I I allL C == （8） 和总电流：C R L U I L all=（9）可见，并联谐振时两支路电流大小相等，位相相反，定义品质因数：CR I I I I Q L C L 01ω===(10) 并联谐振时各支路电流为总电流的Q 倍，所以并联谐振又叫做电流谐振。

交流电路中的谐振现象分析谐振现象是交流电路中一种特殊的现象，它在电子学领域中具有重要的应用价值。

本文将对交流电路中的谐振现象进行分析和探讨。

一、什么是谐振现象谐振现象是指当交流电路中的电感和电容元件之间的频率达到一定数值时，电路中的电流或电压振荡幅度达到最大值的现象。

谐振现象可以分为串联谐振和并联谐振两种形式。

在串联谐振电路中，电感和电容元件串联在一起。

当电路中的频率等于谐振频率时，电路中的电流达到峰值。

在并联谐振电路中，电感和电容元件并联在一起。

当电路中的频率等于谐振频率时，电路中的电压达到峰值。

二、谐振频率的计算谐振频率可以通过以下公式进行计算：\[f_r = \frac{1}{2 \pi \sqrt{L \cdot C}}\]其中，\(f_r\)表示谐振频率，\(L\)表示电感的值，\(C\)表示电容的值。

三、谐振现象的应用1. 电子通信谐振现象在电子通信中起着重要的作用。

例如，在天线设计中，通过将天线的谐振频率调整到与传输信号频率相匹配，可以实现高效的信号传输。

另外，在射频电路设计中，通过调整谐振频率可以优化信号传输的能力。

2. 振荡器振荡器是一种能够产生连续振荡信号的电路。

在振荡器中，谐振电路通常被用来稳定振荡频率。

例如，LC振荡器通过调整电感和电容的数值，使得谐振电路在特定频率时达到谐振状态，从而产生稳定的振荡信号。

3. 滤波器滤波器是一种能够选择特定频率信号的电路。

谐振电路在滤波器中起到重要的作用。

通过调整电感和电容的数值，可以选择性地通过或抑制特定频率的信号。

四、谐振现象的影响谐振电路中的谐振现象可以对电路的性能产生一定的影响。

1. 电压放大在串联谐振电路中，当电路工作在谐振频率附近时，可以实现对输入信号电压的放大。

这是因为在谐振频率时，电路中的电感和电容元件呈现阻抗匹配，使得电压增益达到最大。

2. 相位移在谐振频率附近，谐振电路中的相位差会发生明显的变化。

这种相位差变化可以对信号的传输和处理产生影响。

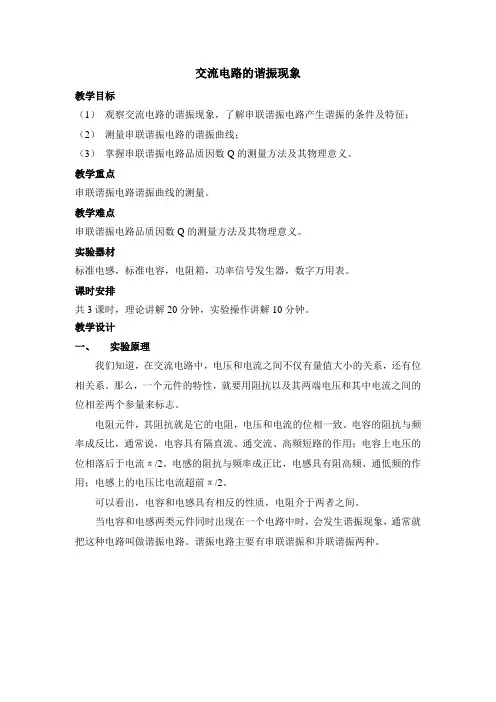

交流电路的谐振现象教学目标（1）观察交流电路的谐振现象，了解串联谐振电路产生谐振的条件及特征；（2）测量串联谐振电路的谐振曲线；（3）掌握串联谐振电路品质因数Q的测量方法及其物理意义。

教学重点串联谐振电路谐振曲线的测量。

教学难点串联谐振电路品质因数Q的测量方法及其物理意义。

实验器材标准电感，标准电容，电阻箱，功率信号发生器，数字万用表。

课时安排共3课时，理论讲解20分钟，实验操作讲解10分钟。

教学设计一、实验原理我们知道，在交流电路中，电压和电流之间不仅有量值大小的关系，还有位相关系。

那么，一个元件的特性，就要用阻抗以及其两端电压和其中电流之间的位相差两个参量来标志。

电阻元件，其阻抗就是它的电阻，电压和电流的位相一致。

电容的阻抗与频率成反比，通常说，电容具有隔直流、通交流、高频短路的作用；电容上电压的位相落后于电流π/2。

电感的阻抗与频率成正比，电感具有阻高频、通低频的作用；电感上的电压比电流超前π/2。

可以看出，电容和电感具有相反的性质，电阻介于两者之间。

当电容和电感两类元件同时出现在一个电路中时，会发生谐振现象，通常就把这种电路叫做谐振电路。

谐振电路主要有串联谐振和并联谐振两种。

串联谐振电路 并联谐振电路 1、RLC 串联谐振电路在RLC 串联谐振电路中，若接入一个输出电压幅值一定、输出频率连续可调的正弦交流信号源，则电路中的许多参数都将随着信号源频率的变化而变化。

在上面每个式子里都出现1L Cωω-这样一个式子。

其来源就是电和电容上电压的位相差为π，任何时刻它们的符号都恰好相反。

串联谐振电路的所有特性的根源就在于此。

电路各参数随ω的变化而变化。

当角频率很小时，容抗大于感抗，整个电路呈电容性，总电压落后于电流；当角频率很大时，感抗大于容抗，整个电路呈电感性，总电压超前电流；当角频率取特定值，使容抗和感抗相互抵消，整个电路呈电阻性，电路总阻抗为最小值，而此时回路电流则出现最大值，电压、电流位相一致。

实验报告交流电路的谐振物理科学与技术学院13级弘毅班吴雨桥2013301020142【实验目的】(1)观察交流电路的串并联谐振现象，理解其实质，明确谐振条件和提高Q值的途径。

(2)学会测I-ω曲线。

(3)学会用谐振法测电容。

(4)学会使用信号发生器，晶体管毫伏表并理解他们的“共地”问题等。

【实验器材】信号发生器、晶体管毫伏表、直流电阻箱、标准电感器、标准电容器【实验原理】LCR串联电路的谐振观测和分析在LCR串联电路中，Z=R+j(ω*L-1ω∗C) (R=R’+rl+rc)电流有效值I=U/Z，I的模为I=U/√R2+(ω∗L−1ω∗C)^2I与U的相位差φ=arctan ω∗L−1ω∗CR1.I-ω曲线:I的幅频特性曲线或谐振曲线φ-ω曲线：相频特性曲线2.谐振条件及谐振时的各物理量关系（1）ω = 1/ √LC f0= 1/ 2π√LC （2）Zmin=R（3）I=U/R（4）Q=ωL/R=1/ωCR=1R √L C（5）UR’=UR’/R UL,rL≈QU UC,rC≈QU3.Q值Q=f0∆f =f0f2−f1∆f为带宽，f1与f2为I MAX/√2对应的频率【实验内容】1.测R’=30Ω时的I-f幅频特性曲线采用测已知电阻R’上的电压U R’的方法来测量I。

测曲线过程中，由于信号源的内部输出阻抗不能忽略，其输出端电压随负载阻抗变化而变化。

因此，每选好一个频率f时，都必须调节信号端的电压调节旋钮“输出调节”，使输出电压U保持一定。

本实验取U≡3.0V, L=0.08H, C=0.0032μF具体步骤如下：(1)先根据给定的L和C算出理论谐振频率f0i，然后在此频率左右微调，同时观察R’两端的电压变化情况，当R’上的电压达到最大值时，记下此时信号发生器的输出频率为实验谐振频率f0p，同时记下R’上对应的最大电压值（U R’）MAX(2)根据Uf1=Uf2=√2（U R’）MAX的定义式，分别找出f1、f2的实验2值。

正弦交流电路中的谐振、功率等相关概念在正弦交流电路中，谐振是指电路中电感（L）和电容（C）的阻抗对频率的变化呈现出共振现象的情况。

正弦交流电路中的谐振可以分为串联谐振和并联谐振两种情况。

1. 串联谐振：当电感和电容串联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最小值，电路呈现出谐振现象。

2. 并联谐振：当电感和电容并联连接时，电路在特定的频率下，电感的感抗和电容的容抗大小相等且相互抵消，此时电路的总阻抗达到最大值，电路呈现出谐振现象。

谐振频率（Resonant Frequency）是指使电路达到谐振状态所需的频率，对于串联谐振和并联谐振电路而言，其谐振频率分别为：f=谐振电路在谐振频率下具有以下特性：1. 电流最大：在谐振频率下，电路中的电流达到最大值，而电压最小。

2. 总阻抗最小：在谐振频率下，电路的总阻抗达到最小值，等于电路中的纯电阻值（串联谐振）或者最大值（并联谐振）。

3. 功率因数为1：在谐振频率下，电路中的电感和电容的感抗和容抗大小相等且相互抵消，电路中只有纯电阻，功率因数为1，电路无功耗。

4. 能量传递效率最高：在谐振频率下，电路中的能量传递效率最高，能量传输损耗最小。

功率是交流电路中一个重要的参数，其计算方法是：P=VIcosϕ其中，V 为电压，I 为电流，ϕ为电压和电流的相位差， cosϕ为功率因数。

在谐振状态下，电路中的功率因数为1，因此电路的功率可以简化为：P=VI在串联谐振电路中，电压和电流同相位，功率为正数；在并联谐振电路中，电压和电流反相位，功率为负数，表示能量的吸收。

总之，在正弦交流电路中，谐振和功率是交流电路中的重要概念，对于电路的设计和分析具有重要意义。
