MTK平台及各芯片功能及维修简介
因本公司90/100 都是MTK方案：
MTK平台及各芯片功能简介MTK芯片是全球排名前十名的专业IC 设计公司——台湾联发科
技公司生产。
它的主要特点：
一是低成本，对于竟争激烈的手机市场是最好的选择
二是芯片具有音乐和视频功能，满足了MP3和MP4的需求；
三是芯片集成度高，功能较多技术性能好，迎合了市场的需要。
MTK平台发展及各芯片功能介绍！
1、MTK6225, MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核；
2、MTK6225、MT6318A为电源管理芯片；
3、MT6139 为射频芯片，转换射频信号；
RFMT6139、RF3146D（双频）、RF6139（6×6mm）为RFMD（美国RF微器件公司在有设五个设计中心，专用射频集
成电路(RFIC) 供应商RF Micro Devices, Inc. 公司（Nasdaq 股市代号：RFMD））的功放；
MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能。
MT6218为在MT6205基础上增加GPRS、WA、P MP3功能（MT6217为MT6218的cost down 方案，与MT6128 PIN TO PIN （就是说每个pin 脚定义都是与AKM和TI 芯片一样的，能够贴AKM
或TI 芯片的PCB上，不做任何改动就可贴他们的芯片），只是软件不同而已，另外MT6217
支持16bit 数据。
MT6219为MT6218上增加内置AIT 的1.3M camera（照相摄像）处理IC，增加MP4功能。
8bit
数据。
MT6226为MT6225 cost down （降低成本）产品，内置30 万camera （摄相头）处理IC，
支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜
的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能,MT6226M为MT6226 高配置设计，内置的是 1.3M camera 处理IC。
MT6227与MT6226功能基本一样，与MT6226功能相同，内置200 万相素camera（摄相头）
处理IC。
MT6228比MT6227增加电视输出功能，内置 3.0M camera 处理IC，支持支持GPRS、WA、P MP3、MP4。
从MT6225后软件均可支持网络摄像头功能，也就是说你的机子可以用于QQ视频。
MT6226A是MTK的26 平台早期的产品，现在已经切换到成熟的MT6225A，主要区别在于声音
处理AMR解码方面改善，MT6225A则是将内置摄像处理IC 提高到130 万象素，MT6225A是可
以硬件锁网（即如专供移动、联通某一运营商的）。
本公司MTK手机主要套片：
MT6139A RF收发器
SKY77518 PA射频收发前端模块
MT6318A 电源管理芯片
MT6225A/B 中央处理器
FLASH一般为：三星，东芝，SPANSION
MTK平台维修简介
MTK芯片2007——2010 年占国产手机中使用率的90%，G’FIVE,KT6708,K6358 采用MTK6225
芯片
MTK 手机触摸屏失效的维修方法MT6319 射频处理器
触摸屏无效和触摸屏错位( 校准失败) 的维修，触摸屏无效多为触摸屏损坏, 更换即可. 若换
触摸屏故障依旧的, 格式化字库90%可以解决. 此方法适用于MT系列芯片的机子; 对于CPU为
6225 的部分机子可以使用. 格式化方法: 16M 字库格式化最后2M, 地址是
E00000---1000000;8M 字库格式化最后1M.地址是700000----800000
注: 格式化之前最好先备分, 以免不必要的损失!
触摸屏错位( 校准失败) 多为软件故障, 格式化一般无效, 刷软件OK.也有极少数是换触摸屏
解决的.
曾经遇到G’FIVE,KT6219 摔坏, 换屏成后使用什么都正常, 就是进入短消息阅读或者发信息
是会花屏, 这种情况是屏的版本不对,
MTK系列芯片手机维修经验
MTK芯片2007____2010 年占国产手机中使用率的90%，G’FIVE,KT6708,K6358 采用MTK6225 芯片系列手机出现的常见故障予以分析：
1、发射关机：
解决方法：先换MT6319,有一部分可以搞定。
不成的就要检查天线匹配电路；再换或重植
CPU6225，如再不行软件格式法下载90/100 可以搞定
2 、电量低，而后关机：
解决方法：找到电压检测的排阻（104）加焊或更换；
3 、不开机：
一开机屏闪，先考虑软件，若搞不定更换MP3存储器OK！上电源电流就有40——50 毫安换
电源IC MT6318 ，上电源开机大电流查看元器件是否烧毁不成再换CPU MT6225。
4、死机：
MT系列手机死机一般都是MP3储存IC 坏或者cpu 虚焊；FLASH假焊，重植CPUMT6225,FLASH 再写软件
5、开机定屏：
拆了ＭＰ３芯片就OK；6、插卡开机搜网就关机：
解决MT 芯片系列手机的通病( 就是插卡开机搜网就关机) ，一般换功放，还是不行的话焊
下CPUOK；因MT系列CPU所站的面积大，顾客打电话时按键使用的频率高，容易产生CPU 产生脱焊。
7 、无信号：
更换PA，SKY77518修复率较高，不成查天线匹配电路是否正常，不成写软件必须格式法
下载。
8、MT 芯片系列机子听筒无声改耳机：
查耳机电压有无 1.2V，短接耳机 2.4 脚。
从耳机 3 脚飞线到听筒电路上
9、MTK 系列芯片开机定屏：
现在的MTK芯片的机器很多，有些机型没有软件，如开机定屏，一般都是软件引起的故障，
维修方法就是把码片资料更新一下，一般的来说，都是由码片引起的故障较多，把这段地址
清成FF 的时候，再装回按开机键，码片资料又会重新建立，这样就解决了。
但是在写软件
的时候先备份啊万一不好用，起码恢复到原来得样子，否则不好给客户交代！
10、CPU为MT6225，6205.6217.6218.6219 低电故障必杀：
很多国产机CPU是MT6225,6217,6218,6219 。
这种CPU功能强大，故障也多，最常见之一是
开机出现电量低随即关机。
此故障产生的原因是CPU电池电量检测脚没有得到电池电量数
据，即CPU的电量捡测脚到电池+极之间出了问题，而它们之间大多是由一排阻(1004) 相连，排阻变质或假焊原因最多（CPU坏，断线也有）。
6225 的电量捡测脚为D6,A6( 充电电量捡测)6225 ，6217,6218,6219 的电量捡测脚都是D6,C6( 充电电量捡测) 。
11、MP3 手机无声音
必杀：
故障全部是振铃放大器虚焊，由于长时间的听歌，放大器发热造成．放大器是个很小玻璃片
子加焊的时候要注意，记好ＩＣ的方向。
12、MT 系列发射关机解决方案：
发射关机，先将电源调 4 。
5V左右，试试看看发射关不关机，如果关机，功放坏了。
如果不关机，功放没有坏，应该还是中频和CPU有问题。

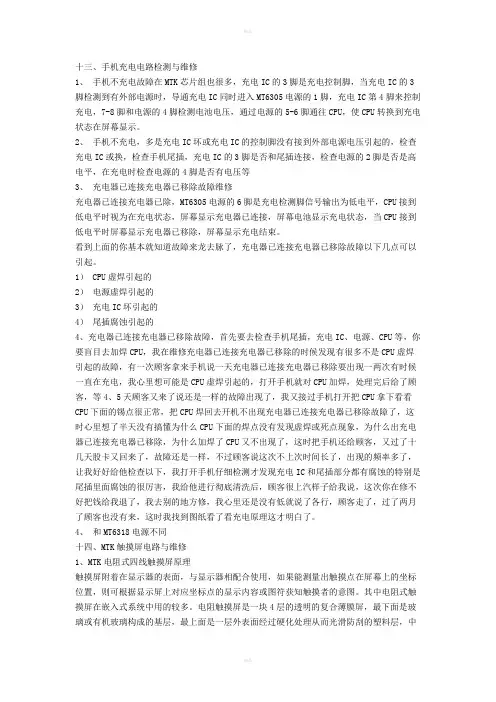

13、待机自动充电的维修：
ＭＴ6318 的电源，ＭＴ６２2５或ＭＴ６２１８等的ＣＰＵ这类组合，经常碰到自动充电，
表现为自动的”充电器已连接”和”充电器已移除”，查一下充电管，如不行的话，电源的可能
性不大，基本上是ＣＰＵ脱焊，很多都是摔坏。
14、一开机出出现几行英文并且不断重起：
把储存MP3的IC 去下就好。
15、MT系列出现照相“档案存储错误”的解决办法：
可以将储存IC 换一个, 也可以进入下载模式, 在电脑里格式U盘就可以。
16、屏灯不断闪：加焊CPU就OK。
17: 发射关机
将MT6139 ,45 脚的对地电阻阻值减小，不对地另一头到CPU那个增大，也
可两个对换，发射电流350ma，最好是同时改两个电阻，调整在300ma最好。
另外天线触片
周围的两个电感换成电容也可以减小电流，并不会影
响信号。
18：低电告警，一般都会有一个排阻R104，通CPU6225,6217，6218，6219 的C6 和
D6，一边是 B 正和地，进水易变值，记得从电阻出来往CPU电压为 2.2V，
电压低换排阻，不行查断线，处理CPU，软件。
19：开机屏闪一下就关机，电流不回零，多媒体字库换
20：信号弱换900M滤波器，无服务和限拨紧急电话遇到得最多的是26M，中频，和软件。
CPU似乎不常见。
21：耳机模式，一般在检测脚加个 2.8V 就OK了，或耳机焊点虚焊，加焊OK
22：不识SIM卡：
SIM卡座是否假焊，更换卡控IC，不成再搞CPU.
23: 不送话
检查送话电路是否掉小料，或周围的小电阻虚焊，不成再搞CPU.
24：请留意：软件下载时：软件必须要对应，PCBA,摄像头，LCD，
本人能力有限，只知道这么多了，请各位老总谅解，谢谢！孙柏艳。
