手机原理图分析一、手机基本电路框图：二、基带CPU（MT6226）内部框图：1、组成部分：z DSP：主要完成对语音信号的编解码、信道编码、加密、交织处理等；z ARM7：主要是对外部Memory接口、用户接口（LCD、键盘、触摸等）、语音接口、射频接口、电源管理等的命令控制，使各部分协调工作。
2、基带部分语音编码过程（DSP）：GSM标准规定时隙宽为0.577ms，8个时隙为一帧，帧周期为0.577×8＝4.615ms。
因此，用示波器观测GSM移动电话机收发信息，会看到周期为4.615ms、宽0.577ms的突发脉冲。
基带部分电路包括信道编/译码、加密/解密、TDMA帧形成/信道分离及基准时钟电路，它还包括话音/译码、码速适配器等电路。
来自送话器的话音信号经过8kHz抽样及A/D转换，变成13bit均匀量化的104kbit/s数据流，再由话音编码器进行RPE－LTP编码。
编码输入为每20ms一段，经话音编码压缩后变为260bit，其中LPC－LTP为72bit，RPE为188bit。
话音编码后的信号速率为13kbit/s。
同时话音编码器还提供话音活性检测(vAD)功能，即当有话音时，其SP信号为1；当无话音传输时，将SP示为0(即SID帧)。
13kbit/s 话音信号进入信道编码器进行编码。
对于话音信号的每20ms 段，信道编码器首先对话音信号中最重要的Ia 类50bit 进行分组编码(CRC 校验)，产生3bit 校验位，再与132bit 的Ib 类比特组成185bit ，再加上4个尾比特“0”，组合为189bit ，这189bit 再进入1/2速率卷积码编码器，该编码限制长度为5，最后产生出378bit 。
这378bit 再与话音信号中对无线信道最不敏感的II 类78bit 组成最终的456bit 组。
同样，对于信令信号，由控制器产生并送给信道编码器，首先按FIRE(法尔)码进行分组编码(称为块编码)，然后再进入1/2卷积编码，最后形成456bit 组。

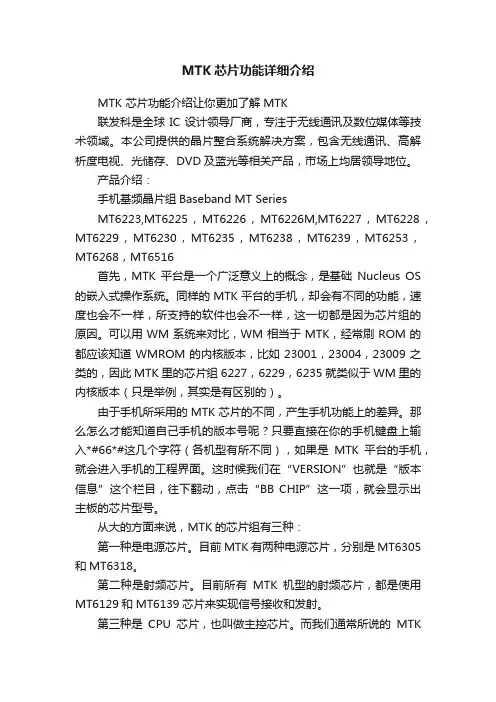

MTK芯片功能详细介绍MTK 芯片功能介绍让你更加了解MTK联发科是全球IC设计领导厂商，专注于无线通讯及数位媒体等技术领域。
本公司提供的晶片整合系统解决方案，包含无线通讯、高解析度电视、光储存、DVD及蓝光等相关产品，市场上均居领导地位。
产品介绍：手机基频晶片组Baseband MT SeriesMT6223,MT6225，MT6226，MT6226M,MT6227，MT6228，MT6229，MT6230，MT6235，MT6238，MT6239，MT6253，MT6268，MT6516首先，MTK平台是一个广泛意义上的概念，是基础Nucleus OS 的嵌入式操作系统。
同样的MTK平台的手机，却会有不同的功能，速度也会不一样，所支持的软件也会不一样，这一切都是因为芯片组的原因。
可以用WM系统来对比，WM相当于MTK，经常刷ROM的都应该知道WMROM的内核版本，比如23001，23004，23009之类的，因此MTK里的芯片组6227，6229，6235就类似于WM里的内核版本（只是举例，其实是有区别的）。
由于手机所采用的MTK芯片的不同，产生手机功能上的差异。
那么怎么才能知道自己手机的版本号呢？只要直接在你的手机键盘上输入*#66*#这几个字符（各机型有所不同），如果是MTK平台的手机，就会进入手机的工程界面。
这时候我们在“VERSION”也就是“版本信息”这个栏目，往下翻动，点击“BB CHIP”这一项，就会显示出主板的芯片型号。
从大的方面来说，MTK的芯片组有三种：第一种是电源芯片。
目前MTK有两种电源芯片，分别是MT6305和MT6318。
第二种是射频芯片。
目前所有MTK机型的射频芯片，都是使用MT6129和MT6139芯片来实现信号接收和发射。
第三种是CPU芯片，也叫做主控芯片。
而我们通常所说的MTK的芯片，指的就是CPU 芯片。
MT6205、MT6217、MT6218、MT6219、MT6225、MT6226、MT6227、MT6228均为基带芯片，所以芯片均采用ARM7的核。
mtk原理图
MTK原理图。
MTK原理图是指联发科技（MediaTek）公司生产的芯片原理图。
联发科技是一家全球领先的半导体公司，专注于智能手机、物联网和家庭娱乐等领域的芯片设计。
MTK原理图作为其核心产品之一，对于了解和研究联发科技芯片的工作原理和结构设计具有重要意义。
首先，MTK原理图包含了芯片的整体架构和各个功能模块的设计。
通过分析原理图，可以清晰地了解芯片内部各个模块的连接方式和工作原理。
这对于芯片的软件开发和优化具有重要意义，可以帮助开发人员更好地理解芯片的运行机制，从而提高软件的性能和稳定性。
其次，MTK原理图还包括了芯片的电路设计和布局。
芯片的电路设计直接影响着其性能和功耗，而布局则决定了芯片内部各个功能模块之间的连接和信号传输方式。
通过研究原理图，可以深入了解芯片的电路设计和布局规划，为后续的芯片优化和改进提供重要参考。
此外，MTK原理图还包含了芯片的引脚定义和功能描述。
芯片的引脚定义决定了其与外部器件的连接方式，而功能描述则说明了各个引脚的具体功能和作用。
通过研究原理图，可以清晰地了解芯片的引脚定义和功能描述，从而更好地设计和调试相关的硬件电路。
总的来说，MTK原理图是了解和研究联发科技芯片的重要途径，对于芯片的软件开发、硬件设计和性能优化具有重要意义。
通过深入研究原理图，可以更好地理解芯片的工作原理和结构设计，为相关领域的工作提供重要参考和支持。
希望本文的内容能够为对MTK原理图感兴趣的读者提供一些帮助和启发。
