三菱FX系列PLC编程口通讯协议实例三菱FX系列PLC编程口通讯协议实例一、协议介绍通过编程口通讯协议，计算机可以通过串口或USB接口向PLC读写数据，以及置位或复位软元件，但PLC不能主动向计算机发送信息。

具体可操作的软元件有：X/Y/M/S/T/C/D。

由于只需要PLC主机和一根编程线缆即可简单通讯，无需另外购置如232-BD等通讯板，因此编程口通讯实际上非常实用。

可惜的是，三菱的官方手册《FX通讯用户手册》却根本没有介绍这个通讯协议，网络上能找到的资料也很少。

仅找到的一篇如下，其中也有很多语焉不详的地方，埋了不少坑。

本文通过实际操作，简单总结一下该协议的使用方法和注意点。

链接: 三菱PLC编程口协议.二、通讯设置必须设置为：波特率9600，偶校验，7位数据位。

否则无法通讯。

三、读写操作时数据的基本格式：注意：通讯协议中的所有字符是用它们的十六进制ASCII码表示。

如果有十进制数据，要先转化为十六进制数，再把十六进制数的每个字符用它相应的十六进制ASCII码表示。

以下有详解。

参数详解：STX: ASCII码，含义为Start of Text，十六进制代码为02H；CMD：读操作时为0，即十六进制代码30H;写操作时为1，即十六进制代码31H；ADDR：要操作的软元件的起始地址，查表可得，如下。

注意是起始地址，例如要查询D0、D11寄存器的数据，写入D0的地址即可。

ADDR为4个十六进制ASCII码。

如D0查表地址为1000，每个字符均用十六进制ASCII码表示，即为：31 30 30 30。

NUM：字节数，用两个十六进制ASCII码表示，取值范围为01H-40H。

这个数据是比较tricky的地方，一定要注意。

理论上它是指“要操作的所有软元件对应的字节数”，比如：要读D0中的数据，因为D软元件是用2个字节表示的，则NUM 为02，十六进制ASCII码为 30 32；要读D0、D1两个D软元件中的数据，则NUM为04，十六进制ASCII码为 30 34；如果是读Y0-Y7这8个位软元件的状态，因为8个位为一个字节，所以NUM为01，十六进制ASCII码为 30 31；如果是写数据，比如写十六制数122F到D0中，则NUM一样为02，写数据到D0、D1中，则NUM为04。

三菱FX系列PLC编程口通信协议举例简介三菱FX系列是一种常见的工业自动化控制设备，用于自动化控制领域。

该系列PLC（可编程逻辑控制器）具有可编程控制、数据传输、数据处理等功能，被广泛应用于各种控制领域。

在三菱FX系列PLC编程中，常用的通信协议有三种，分别是RS232C、RS485和USB。

本文将着重介绍编程口通信协议，以举例说明该系列PLC的编程方法。

编程口通信协议编程口通信协议是FX系列PLC常用的通信协议之一。

在进行编程时，需要将PLC连接到计算机，使用编程软件进行编程操作。

这时，就需要使用编程口通信协议来进行数据传输。

在进行编程口通信时，需要准备一个编程口线缆，将线缆连接到PLC的编程接口上。

然后将线缆的另一端连接到计算机的串口或USB口上。

接下来，需要在计算机上安装编程软件，例如三菱的GX Developer软件，然后进行数据传输和编程操作。

编程口通信的实现步骤下面，我们将以三菱FX2N系列PLC为例，介绍编程口通信的具体实现步骤。

1.准备编程口线缆首先，需要准备一个编程口线缆，将该线缆连接到FX2N系列PLC的编程口接口上。

然后将线缆的另一端连接到计算机的串口或USB口上。

2.安装编程软件在计算机上安装三菱的GX Developer编程软件，并打开软件。

3.打开PLC通信设置界面在GX Developer软件的菜单中，选择“PLC通信设置”选项，打开PLC通信设置界面。

4.设置PLC型号和通信协议在PLC通信设置界面中，需要设置PLC的型号和通信协议。

对于FX2N系列PLC，通信协议通常选择“串口通信”或“USB通信”。

5.设置通信参数在设定PLC型号和通信协议之后，需要设置通信参数，例如波特率、数据位、校验位等。

这些参数需要与PLC的通信设置相一致。

6.连接PLC在设置完通信参数之后，需要连接PLC。

在GX Developer软件的PLC通信设置界面中，单击“连接”按钮，软件将自动连接PLC。

谈三菱PLC的网络协议及通讯方法三菱PLC（可编程逻辑控制器）是一种常见的自动化控制设备，广泛应用于工业领域。

它通过网络协议和通讯方法实现与其他设备之间的通信，以实现系统的自动化控制和数据交换。

本文将就三菱PLC的网络协议及通讯方法展开讨论。

一、三菱PLC的网络协议在网络通信中，协议是设备间进行数据交换的规范。

三菱PLC支持多种网络协议，主要包括以太网（Ethernet）、DeviceNet、Modbus、Profibus等。

1. 以太网（Ethernet）：以太网是一种常见的局域网通信协议，三菱PLC通过以太网协议可与其他设备进行通信。

以太网广泛应用于工业自动化领域，具有传输速度快、可靠性高的特点。

2. DeviceNet：DeviceNet是一种用于工业自动化的通信协议，主要用于连接工厂生产线上的各种设备。

三菱PLC通过DeviceNet协议可以与其他DeviceNet设备进行通信，实现设备之间的数据交换和控制。

3. Modbus：Modbus是一种开放的通信协议，用于连接不同供应商的设备。

三菱PLC通过Modbus协议可以与其他支持Modbus协议的设备进行通信，实现设备之间的数据传输和控制。

4. Profibus：Profibus是一种用于工业自动化的通信协议，用于连接生产线上的各种设备。

三菱PLC通过Profibus协议可以与其他Profibus设备进行通信，实现设备之间的数据交换和控制。

二、三菱PLC的通讯方法三菱PLC实现与其他设备之间的通讯，除了网络协议外，还需要采用适当的通讯方法，主要包括点对点通讯和多点通讯。

1. 点对点通讯：点对点通讯是指单个PLC与一个或多个设备之间建立独立的通讯链路进行数据交换。

这种通讯方式适用于较简单的控制系统，通讯速度较快且可靠。

2. 多点通讯：多点通讯是指多个PLC之间通过网络建立通讯链路，实现多个PLC之间的数据交换和协同控制。

这种通讯方式适用于较复杂的自动化系统，能够实现多个设备之间的实时数据共享和联动控制。

三菱FX系列PLC编程口通信协议总览三菱FX系列PLC编程口通信协议是用于与三菱FX系列可编程逻辑控制器（PLC）之间进行数据交互的协议。

它定义了数据报文格式、通信命令、数据传输等规范，使得用户可以通过编程接口与PLC进行通信，并实现对PLC的控制、监控和数据采集等功能。

FX系列PLC编程口通信协议支持多种通信接口，包括串行接口（如RS232和RS485）、以太网接口等。

不同的接口对应不同的通信命令和数据传输格式，但大部分规范是相似的。

在FX系列PLC编程口通信协议中，主要定义了以下几个方面的内容：1.帧格式：通信数据以帧的形式进行传输，每个帧由起始字符、数据长度、数据内容、校验和和结束字符组成。

帧格式使得数据的传输更加可靠，并且能够有效地区分不同的数据报文。

2.通信命令：通信命令定义了与PLC进行各种操作的指令。

包括读取PLC的输入和输出状态、读写PLC的数据寄存器、设置PLC的操作模式和参数等。

不同的通信命令对应不同的操作，用户可以根据需要选择合适的命令进行通信。

3.数据传输：通信协议支持从PLC读取数据和向PLC写入数据。

用户可以通过命令指定要读取的数据寄存器或写入的数据值，并通过通信接口传输。

数据传输操作可以实现对PLC的实时控制和监控，以及和其他设备的数据交换。

4.数据编解码：通信协议中定义了对数据内容的编解码规则，使得数据在传输过程中可以正确解析和还原。

编解码规则包括数据格式、数据类型、字节顺序、数据长度等方面的规定，确保在不同的设备之间能够正确地解析和使用数据。

FX系列PLC编程口通信协议是一种非常常用和成熟的通信协议，广泛应用于工业自动化领域。

它具有简单、可靠、高效、灵活等特点，适用于各种PLC控制系统的通信需求。

用户可以根据协议规范进行开发、集成和应用，实现对PLC的控制和监控，并与其他设备进行数据交换，提高自动化生产系统的可靠性和效率。

三菱plc通讯协议
三菱FX系列plc作为三菱基本的PLC，它们之间的通讯有几种常用的方式，分别如下：CC-LINK，N:N网络连接，并联连接。

1．CC-LINK连接
CC-LINK连接图如下：
对应的PLC可为FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC，因为在使用CC-LINK通讯时要扩展CC-LINK模块，而FX1S没有扩展模块功能，故FX1S不能用于此通讯方式。

2）FX1N/FX2N/FX3U即可以作为主站，也可以作为远程设备站使用。

此种通讯因为要加CC-LINK通讯模块，所以成本较高。

3）在CC-LINK网络中还可以加入变频器伺服等符合CC-LINK规格的设备。

2．N:N网络连接
N:N网络连接连接图如下：
3．并联连接
并联连接图如下：
1）通讯对象是FX1S、FX1N、FX1NC、FX2N、FX2NC、FX3U、FX3UC 同一系列的PLC之间。

2）该通讯在PLC间进行1:1通讯，进行数据交换，只能满足2台
PLC的通讯。

三菱plc,通讯协议篇一:三菱PLC通讯协议三菱PLC编程口通讯协议一、三菱PLC编程口通讯协议三菱PLC编程口的通讯协议比较简单，只有四个命令，即: 命令命令码目标设备DEVICE READ CMD0X,Y,M,S,T,C,DDEVICE WRITE CMD 1X,Y,M,S,T,C,DFORCE ON CMD7 X,Y,M,S,T,CFORCE OFF CMD 8X,Y,M,S,T,C五个标示:ENQ05H 请求ACK06H PLC正确响应NAK15H PLC错误响应STX02H 报文开始ETX03H 报文结束使用累加方式的和校验，帧格式如下:STX CMD DATA ...... DATA ETX SUM(upper)1SUM(lower)和校验:SUM= CMD+??+ETX。

如SUM=73H，SUM=“73”。

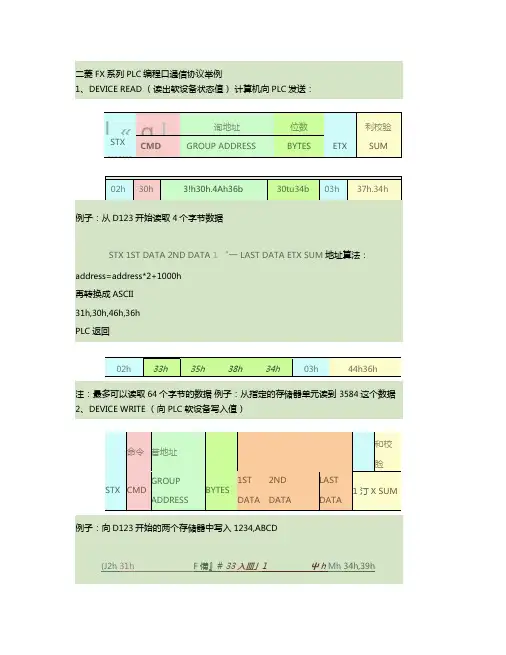

1、DEVICE READ(读出软设备状态值)计算机向PLC发送:始命令首地址位数终和校验STXCMD GROUP ADDRESS BYTESETX SUMPLC 返回STX 1ST DATA 2ND DATA ..... LAST DATA ETX SUM 2、DEVICE WRITE(向PLC 软设备写入值)计算机向PLC发送:始命令首地址位数数据终和校验PLC 返回ACK (06H) 接受正确NAK (15H) 接受错误3、位设备强制置位/复位FORCE ON 置位始命令地址终和校验STX CMD ADDRESSETXSUM02h 37h address03hsumFORCE OFF 复位始命令地址终和校验2STX CMD ADDRESSETXSUM02h 38h address03hsumPLC 返回ACK(06H) 接受正确NAK(15H) 接受错误以上可以看出，协议非常简单，但是由于没有寄存器类型信息，所以地址的计算十分关键，如D100和M100分别对应哪个地址呢,下面就是三菱Fx系列PLC地址对应表: Public Const PLC_D_Base_AddRess = 4096Public Const PLC_D_Special_Base_AddRess = 3584 Public Const PLC_Y_Group_Base_AddRess = 160 Public Const PLC_PY_Group_Base_AddRess = 672 Public Const PLC_T_Group_Base_AddRess = 192 Public Const PLC_OT_Group_Base_AddRess = 704 Public Const PLC_RT_Group_Base_AddRess = 1216 Public Const PLC_M_SINGLE_Base_AddRess = 2048(命令为7或8时)Public Const PLC_M_Group_Base_AddRess = 256 Public Const PLC_PM_Group_Base_AddRess = 768 Public Const PLC_S_Group_Base_AddRess = 0Public Const PLC_X_Group_Base_AddRess = 128 Public Const PLC_C_Group_Base_AddRess = 4483Public Const PLC_OC_Group_Base_AddRess = 960 Public Const PLC_RC_Group_Base_AddRess = 1472 Public Const PLC_TV_Group_Base_AddRess = 2048 Public Const PLC_CV16_Group_Base_AddRess = 2560 Public Const PLC_CV32_Group_Base_AddRess = 3072 当我们用DEVICE READ命令时，D100地址=100*2+4096;M100地址=100+256;不同的是D类型寄存器存放的是字，M寄存器存放的是位，同样是读两个字节，D100返回的就是PLC中D100地址的值，M类型寄存器返回的是M100到M116的值。

三菱plc,通讯协议篇一:三菱PLC通讯协议三菱PLC编程口通讯协议一、三菱PLC编程口通讯协议三菱PLC编程口的通讯协议比较简单，只有四个命令，即: 命令命令码目标设备DEVICE READ CMD0X,Y,M,S,T,C,DDEVICE WRITE CMD 1X,Y,M,S,T,C,DFORCE ON CMD7 X,Y,M,S,T,CFORCE OFF CMD 8X,Y,M,S,T,C五个标示:ENQ05H 请求ACK06H PLC正确响应NAK15H PLC错误响应STX02H 报文开始ETX03H 报文结束使用累加方式的和校验，帧格式如下:STX CMD DATA ...... DATA ETX SUM(upper)1SUM(lower)和校验:SUM= CMD+??+ETX。

如SUM=73H，SUM=“73”。

1、DEVICE READ(读出软设备状态值)计算机向PLC发送:始命令首地址位数终和校验STXCMD GROUP ADDRESS BYTESETX SUMPLC 返回STX 1ST DATA 2ND DATA ..... LAST DATA ETX SUM 2、DEVICE WRITE(向PLC 软设备写入值)计算机向PLC发送:始命令首地址位数数据终和校验PLC 返回ACK (06H) 接受正确NAK (15H) 接受错误3、位设备强制置位/复位FORCE ON 置位始命令地址终和校验STX CMD ADDRESSETXSUM02h 37h address03hsumFORCE OFF 复位始命令地址终和校验2STX CMD ADDRESSETXSUM02h 38h address03hsumPLC 返回ACK(06H) 接受正确NAK(15H) 接受错误以上可以看出，协议非常简单，但是由于没有寄存器类型信息，所以地址的计算十分关键，如D100和M100分别对应哪个地址呢,下面就是三菱Fx系列PLC地址对应表: Public Const PLC_D_Base_AddRess = 4096Public Const PLC_D_Special_Base_AddRess = 3584 Public Const PLC_Y_Group_Base_AddRess = 160 Public Const PLC_PY_Group_Base_AddRess = 672 Public Const PLC_T_Group_Base_AddRess = 192 Public Const PLC_OT_Group_Base_AddRess = 704 Public Const PLC_RT_Group_Base_AddRess = 1216 Public Const PLC_M_SINGLE_Base_AddRess = 2048(命令为7或8时)Public Const PLC_M_Group_Base_AddRess = 256 Public Const PLC_PM_Group_Base_AddRess = 768 Public Const PLC_S_Group_Base_AddRess = 0Public Const PLC_X_Group_Base_AddRess = 128 Public Const PLC_C_Group_Base_AddRess = 4483Public Const PLC_OC_Group_Base_AddRess = 960 Public Const PLC_RC_Group_Base_AddRess = 1472 Public Const PLC_TV_Group_Base_AddRess = 2048 Public Const PLC_CV16_Group_Base_AddRess = 2560 Public Const PLC_CV32_Group_Base_AddRess = 3072 当我们用DEVICE READ命令时，D100地址=100*2+4096;M100地址=100+256;不同的是D类型寄存器存放的是字，M寄存器存放的是位，同样是读两个字节，D100返回的就是PLC中D100地址的值，M类型寄存器返回的是M100到M116的值。

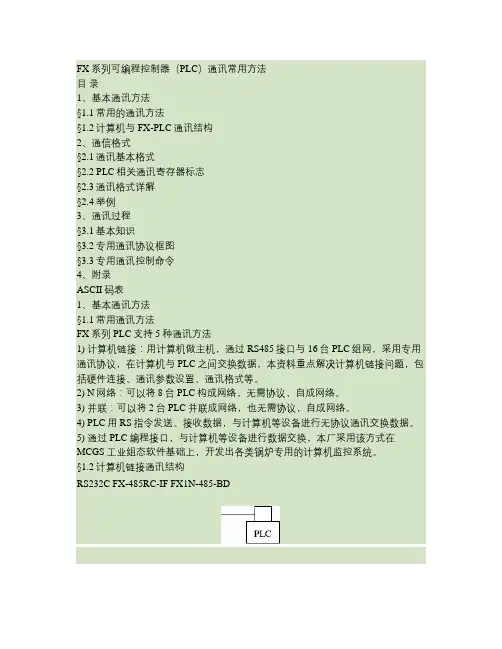

FX系列可编程控制器（PLC）通讯常用方法目录1、基本通讯方法§1.1常用的通讯方法§1.2计算机与FX-PLC通讯结构2、通信格式§2.1通讯基本格式§2.2 PLC相关通讯寄存器标志§2.3通讯格式详解§2.4举例3、通讯过程§3.1基本知识§3.2专用通讯协议框图§3.3专用通讯控制命令4、附录ASCII码表1、基本通讯方法§1.1常用通讯方法FX系列PLC支持5种通讯方法1) 计算机链接：用计算机做主机，通过RS485接口与16台PLC组网，采用专用通讯协议，在计算机与PLC之间交换数据，本资料重点解决计算机链接问题，包括硬件连接、通讯参数设置、通讯格式等。

2) N网络：可以将8台PLC构成网络，无需协议，自成网络。

3) 并联：可以将2台PLC并联成网络，也无需协议，自成网络。

4) PLC用RS指令发送、接收数据，与计算机等设备进行无协议通讯交换数据。

5) 通过PLC编程接口，与计算机等设备进行数据交换，本厂采用该方式在MCGS工业组态软件基础上，开发出各类锅炉专用的计算机监控系统。

§1.2计算机链接通讯结构RS232C FX-485RC-IF FX1N-485-BD……… 1 2 16上述结构是一种采用计算机串行口与PLC链接的最基本方法，最远通讯距离50M，其通讯相关参数见下表：通讯接口：FXON-485ADP /FX-485ADP/FX1N-485BD/FX1N-CNV-BD/FX1N-232BD可选。

通讯距离：FX1N-485BD 50M，选其它某些件，最远500M。

从站连接数：最大16台通讯方法：半双工数据长度：7位/8位可选校验：不用/奇/偶可选停止位： 1位/2位可选波特率：300/600/1200/2400/4800/9600/19200 可选超始符：不用/有效可选协议：格式1/格式4 可选求和检查：不用/有效可选可选PLC类型：FX2N，FX2NC，FX1N，FX1S，FXON，FX，FX2C计算机与PLC通讯所需的时间，可通过计算得到。

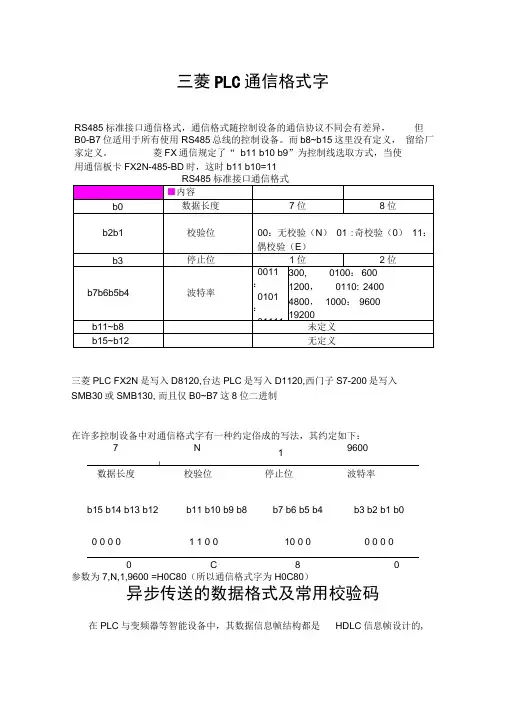

三菱PLC通信格式字RS485标准接口通信格式，通信格式随控制设备的通信协议不同会有差异，但B0-B7位适用于所有使用RS485总线的控制设备。
