隧道涵洞工程图

立面图不管洞门是否对称立面图都应完整画出
平面图一般只画出洞门外露部分的投影
侧面图
二、避车洞图避车洞是供行人和隧道维修人员及维修小车避让来往车辆而设置的。
它有大小两种，沿隧道两侧交错设置在边墙上。
1.布置图 ——表达大小避车洞的相互之间位置。布置图纵剖面图：沿纵向1：2000，沿高度方向1：200 平面图：两侧避车洞分布的情况、尺寸。
半剖面图、半平面图表达了各部分之间的平面布置、尺寸、材料
3.石拱涵洞口翼墙式。其构造：
③八字翼墙 ②石拱涵侧墙 ④拱圈
①洞身和侧墙的交线
表示方法
纵剖面图表达洞身和内部结构
出水口立面图及剖面图
为何变密？为何变密？
平面图
表达涵洞各部分的平面布置及尺寸
结束
隧道、隧道、涵洞工程图
隧道为穿越山岭的建筑物。隧道一般都较长，但其断面的形状一般都相同所以隧道的构造图主要用：隧道洞门图、避车洞图来表示。隧道工程图一、隧道洞门图表达隧道洞门图的形式、衬砌类型、排水设施。 1.洞门形式：洞门形式：洞门形式洞门环框
端墙式
翼墙式
柱式
2.表达方法表达方法
2.避车洞详图避车洞详图具体尺寸、材料。
大避车洞详图小避车洞详图
涵洞工程图
一、概述 1.涵洞涵洞涵洞是修建在路基当中，用来沟通两侧水流的人工建筑物。它与桥梁的区别在于跨径的大小，“公路工程技术标准” 中规定涵洞跨径：单孔<5m 双孔或多孔<8m
2.分类（构造方式）分类圆管涵盖板涵拱涵箱涵 3.构成构成基础洞身洞口：
洞口பைடு நூலகம்作用
端墙翼墙或护坡缘石截水墙

道路、桥梁、涵洞、隧道工程图

桥墩、桥台和计算土石方工程量的依据。
桥梁总体布置图由立面图、平面图和横剖面图三部分组成。主要表示桥梁的型式、孔数、跨度、桥长、桥高，各部位标高，各主要构件的相互位置关系，桥面和桥头引道的坡度，桥宽，桥跨截面布置，桥梁线形及其与公路的衔接，桥梁与河流或桥下路线的相交情况，以及技术说明等。
路基横断面图主要表达路线沿线各中心桩处的横向地面起伏状况和路基横断面形状、路基宽度、填挖高度、填挖面积等。路基横断面图主要用于计算路基土石方量和作为路基施工时的依据。路基横断面图的形成：通过路线中心桩假设用一垂直于路线中心线的铅垂剖切面对路线进行横向剖切，画出该剖切面与地面的交线及其与设计路基的交线，即形成路基横断面图。
墩台变截面处的标高。
为了满足施工和工程监理的需要，必须根据总体布置图采用较大的比例，绘制能完整清晰表达各个构件的形状、大小以及钢筋布置情况的构件图，称为构件结构图。仅画构件形状、大小，不画钢筋的构件图称为一般构造图。常用比例为1︰10 ~ 1︰50 。
主梁横断面图：采用1∶200的横剖面图：用1∶500 平面图：采用1∶2000的比例绘制，表达断面图，显示出单箱三室钢筋的比例，从跨中剖开，桥面、人行道、塔柱断面和拉索；及桥墩斜拉桥是由斜索、主塔和主梁三混凝土梁各部分的主要尺寸。显示箱梁的断面形状的平面布置情况、桥墩承台的外形轮廓形部分组成的一个统一体，它可以减小和横隔梁的形状；拉状和桩的平面布置情况。主梁截面和增大跨度。索在塔柱上的分布情况与尺寸，及桥墩承台、基础的形状和高立面图：采用1∶2000的比例只画外形度尺寸，钻孔灌注桩轮廓，表达主桥的跨径、桥道纵坡、的直径大小与数量，桥面中心标高以及塔柱的纵向形状和基础标高和桩的埋置桩、桥墩基础的埋置深度、梁底、通深度等。航水位的标高尺寸等。

道路、桥梁、涵洞、隧道工程图识图

设计一座桥梁要绘制许多图纸，包括桥位平面图、桥位地质断面图、桥梁总体布置图、构件结构图等。
桥位平面图主要表示道路路线通过江河、山谷时建造桥梁的平面位置，采用较小的比例绘制。它将桥梁和桥梁与路线连接处和地形、地物、河流、水准点、地质探孔等表达清楚，与路线平面图差不多。
桥位地质断面图是根据水文调查和地质钻探所得的水文地质资料绘制的桥位处的河床的水文地质断面图，包括河床断面、最高水位线、常水位线和最低水位线，作为设计桥梁、桥台、桥墩和计算土石方量的依据。
设有水准点高。为159.600米)。沿以在路曲序地比形不1前垂细线线编隔高曲:2形例、同进直短部表号四线线0相地指在提部：地，01方路线分：，条，上B3邻0形北地供1M为分物采向线的.表；：即当较称，01两部标区核63使：状用1的的端示在交路细为其条分志的对路况不右细部第丘角线的计字等：或方依线，同侧实且1陵点转等曲头高坐位据3平通的在线字和编弯高线朝号线标和。面常比公设头平号时线，向水之网走图根例里百朝原，，就标上准间：向较据。桩米向地并要应高坡点的，以清地在中桩上区列标有数。。高也此晰形山间。方采出注一值差为来地起岭，百。用曲路条应为拼指表伏地每米1线线较标2接出:达变区隔数m5表转粗注图公0路化采，值1。折的在0纸路0线程用0每注的等计0。时所及度m写顺地的
水准点
桥位中主心要表示桥梁与路线连接的平面位里置程，桩桥位中心里程桩，水准点，工程钻孔，以及桥梁附近的地形、地物等，作为桥梁设计和施工定位的依据。
桥梁与路线连接的平面位置
地形、地物
主要表示河床断面线（用粗实线绘制），最高水位、常水位、最低水位，钻孔位置、间距、孔口标高和钻孔深度，土壤的分层（用细实线绘制）、标高和各土层的物理力学桥位地质断面图主要用作设计性桥质梁等、。桥墩、桥台和计算土石方工程量的依据。

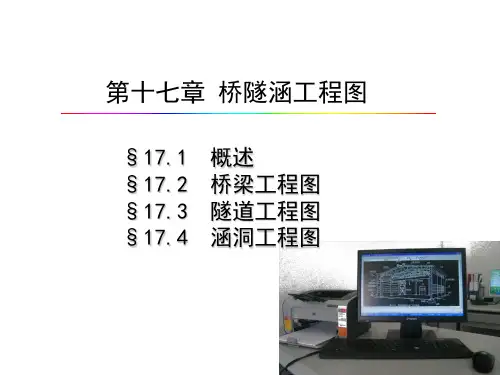

第17章桥隧涵工程图精品PPT课件

台身九方（峰向台棱号柱体）
至
富岭
富岭
路
至
中
九峰
心
承台（长方体）
线
侧面图
说明：
1.图中尺寸除注明外余均以厘米(cm)为单位。
桩身（圆柱体） 2.图中比例1:100。
3.图中括号外为 0号台尺寸，括号内为 3号
台尺寸。
台帽（棱柱体）
桥台标高及尺寸表
方台台帽底标高
向号
九峰至富岭
富岭至
九峰
肋板顶标高承台顶桩顶桩底桩长Ｌ坡度标高标高标高％
（2）桩基一般构造图
防震挡块
H外
半立面半平面
5×5
支座支承线
桥墩混凝土数量表 (单位:m )
盖梁（棱柱体方）向墩号墩帽
柱
系梁
桩
H内
九峰
至
富岭
墩身中桥（圆柱体）
富岭至
心
九峰
线
全桥合计
系梁（长H1 方体）
桩身（圆柱体）
侧面的剖面只画与本跨有关的图，其后的图不画
说明： 1.本图尺寸均以厘米(cm)为单位，标高以米(m)为单位。 2. 本桥位于平曲线的主曲线内，R=1300m。 3. 钻孔灌注桩单桩容许承载力桥墩应大于 2840kN，桥台应大于 1920kN。 4. 图中比例 1:300。
17.2 桥梁工程图
张拉控制应力采用1339MPa。
工时，再采用集零为整，将所有构件的钢筋配置好后，再进行浇注混凝土。对图照17-1表3 跨格径 13盘m空心清板中钢板钢筋筋图的根数和位置。
说明： 1.盖梁构造见另图。 2.图中尺寸除注明外余均以厘米(cm)为单位。 3.图中比例 1:100。

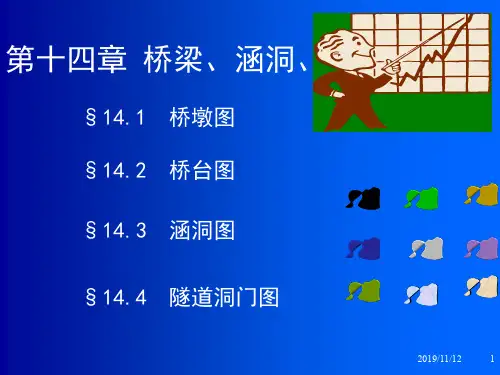

第十四章桥梁、涵洞、隧道

•
公路上常用的U形桥台的总图，它包
括了纵剖面图、平面图和台前、台后合成
视图。纵剖面图是沿桥台对称面剖切得到
的全剖视，主要用来表明桥台内部的形状
和尺寸，以及各组成部分所使用的材料。
平面图是一个外形图，主要用以表明桥台
的平面形状和尺寸。台前、台后合成视图
是由桥台的半正面、半背面组合而成的，
用以表明桥台的正面和背面的形状和大小。
2019/11/12
8
圆端形桥墩正面图为按照线路方向投射桥墩所得的视图。
圆形墩的桥墩图
正面图是半正面与半3-3剖面的合成视图，半剖面是为了表示桥墩各部分的材料，加注材料说明，画出虚线作为材料分界线。半正面图上的点画线，是托盘上的斜圆柱面的轴线和顶帽上的直圆柱面的轴线。平面图画成了基顶平面，它是沿基础顶面剖切后向下投射得到的剖面（剖视）图。
状及大小，按照习惯，合成视图上对称部位
的尺寸常注写成全长一半的形式，例如写成
或320/2的样子。
2019/11/12 30
•
在画侧面图的位置画的是桥台的半正面及
半背面合成的视图，用以表示桥台正面和背面
的形状和大小。图中的双点画线画出的是轨枕
和道床，虚线是材料分界线。图上重复标注了
有关尺寸，只示出了一半的对称部位亦注写成
置情况，钢筋图的画法已在第12章中讲述过。墩帽形状和配筋情况不太复杂时也可将
墩帽钢筋布置图与墩帽图合画在一起，不必单独绘制。
2019/11/12 13
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和大小。 4．综合各部分的形状和大小，以及它们之间的相对位置，可以想象出桥墩的总体形状和大小。

工程制图道路、桥梁、涵洞、隧道工程图共59页

Thank you
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
工程制图道路、桥梁、涵洞、隧道工程图
51、没有哪个社会可以制订一部永远适用的宪法，甚至一条永远适用的法律。 ——杰斐逊 52、法律源于人的自卫本能。——英格索尔
53、人们通常会发现，法律就是这样一种的网，触犯法律的人，小的可以穿网而过，大的可以破网而出，只有中等的才会坠入网中。 ——申斯通 54、法律就是法律它是一座雄伟的大夏，庇护着我们大家；它的每一块砖石都垒在另一块砖石上。 ——高尔斯华绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿

道路工程制图桥隧涵洞工程图PPT课件

墩帽钢筋布置图与墩帽图合画在一起，不必单独绘制。
30.07.2020 15
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和大小。 4．综合各部分的形状和大小，以及它们之间的相对位置，可以想象出桥墩的总体形状和大小。
公路桥的圆端形桥墩，顶帽上一边高一边低，高的一边安装固定支座，低的一
边安装活动支座。
30.07.2020 9
• 表示桥墩的图样有：
桥墩图墩帽图墩帽钢筋布置图
1．桥墩图桥墩图用来表达桥墩的整体情况，
包括墩帽、墩身、基础的形状、尺寸和材料。
30.07.2020 10
圆端形桥墩正面图为按照线路方向投射桥墩所得的视图。
• 桥台常依据台身的水平断面形状来取名，除T形桥台外，常见的还有U形桥台、十字形桥台、矩形桥台等。
30.07.2020 22
30.07.2020 23
道碴槽
30.07.2020 24
端墙与挡碴墙连接部
30.07.2020 25
桥台的表达表示一个桥台总是先画出它的总图，用以表示桥
台的整体形状、大小以及桥台与线路的相对位置关系。除桥台总图外，还要用较大的比例画出台顶构造
点击放大图
30.07.2020 6
30.07.2020 7
• 墩帽位于桥墩的上部，用钢筋混凝土材料制成，由顶帽和托盘组成。直接与墩身连接的是托盘，下面小，上面大，顶帽位于托盘之上，在其上面设置垫石以便安装桥梁支座。

市政工程识图与构造第十章隧道与涵洞工程图第二节涵洞与通道工程图

3.石拱涵
请读图找答案：
1.洞口属于哪种形式？尺寸? 2.路基的宽度是多少？涵洞的总长度是多少? 3.此拱涵的沉降缝是如何设置的？ 4.拱涵的矢跨比是多少？（净矢高S与净跨径L之比，右图） 5.涵洞洞身是由哪几部分组成的？ 6.防水层的厚度和使用的材料？
7.涵洞洞身处基础的尺寸（长、宽、高）？（不考虑洞身长度内的沉降缝） 8.涵洞洞身处铺底的尺寸（长、宽、高）？（不考虑洞身长度内的沉降缝）
涵身：由钢筋混凝土构成，洞口断面一般为长方形或正方形。箱涵常用的跨径有200cm、250cm、300cm、400cm、450cm等，壁厚一般为22～35cm。基础：箱涵基础一般为双层结构。上层为混凝土结构，厚
10cm；下层为砂砾垫层，厚度为40～70cm。
变形缝：一般设在洞身中部，连同基础变形缝设置一道通缝。设于顶、底板的上面和侧墙的外面。
扫坡式流线式
无论采取任何形式的洞口，河床都必须铺砌
1）端墙式
特点：洞口建筑为垂直涵洞纵轴线、部分挡住路堤边坡的矮墙。构造简单，但水力性能不好，仅适用于小流速、低冲刷的渠道。
2）锥坡式
特点：在端墙式的基础上将侧向伸出的锥形填土表面予以铺砌。稳定性好，适用于较高大的涵洞，也是较常用的形式。
3）八字式
作而成。管身多采用预制安装的方式，其预制长度通常有 0.5m 和
1.0m两类；管径有0.50m、0.75m、1.00m、1.25m、1.50m、2.00m六种。基础：混凝土或浆砌片石基础、垫层基础等几种类型。接缝及防水层：涵管接缝宽度不大于5mm，用沥青麻絮填塞
接缝内外侧形成柔性封闭层，再用两层15cm宽的浸透沥青的油毡
1.立面图和平面图与上面的盖板涵图有什么区别？圆管涵盖板涵立面图：全剖面图半剖面图平面图：全平面图半平面图和半剖面图 2.洞口采用哪种形式？那个是入口？那个是出口？跌水井洞口和直墙式洞口；跌水井洞口为入口；直墙式洞口为出口。

第14章桥梁、涵洞、隧道工程图

第14章桥梁、涵洞、隧道工程图
4
概述
桥的结构形式繁多，但一般来说，桥梁主要由桥跨（梁）、桥墩和桥台组成。其中墩、台是桥梁两端和中间的支柱，梁的自重及梁上所承受的荷载，通过桥墩和桥台传给了地基。
第14章桥梁、涵洞、隧道工程图
5
概述
表达桥梁需要的图纸数量较多。一般，首先需要提供桥址平面图、全桥总图，然后需要进一步画出桥的各个组成部分的工程图和局部详图。这里采用的仍是先全局，再个体，再局部的表达手法。
16
§14-3 涵洞图
一、涵洞的构造及型式
第14章桥梁、涵洞、隧道工程图
17
§14-3 涵洞图
二、涵洞的表达
涵洞总图
必要时需画出构造详图、配筋图、出入口河床铺砌图
第14章桥梁、涵洞、隧道工程图
18
§14-4 14章桥梁、涵洞、隧道工程图
19
§14-4 隧道洞门图
二、桥台的表达
1. 桥台总图
第14章桥梁、涵洞、隧道工程图
13
§14-2 桥台图
二、桥台的表达
2. 台顶构造图
3. 台顶钢筋布置图
第14章桥梁、涵洞、隧道工程图
14
§14-3 涵洞图
一、涵洞与线路的关系
第14章桥梁、涵洞、隧道工程图
15
§14-3 涵洞图
一、涵洞的构造及型式
第14章桥梁、涵洞、隧道工程图
桥址平面图
第14章桥梁、涵洞、隧道工程图
6
概述
全桥总图
第14章桥梁、涵洞、隧道工程图
7
§14-1 桥墩图
一、桥墩的构造及型式
墩帽墩身实心
圆形矩形圆端形尖端形 …… 空心基础扩大基础桩基础沉井基础

桥梁、涵洞、隧道工程识图

2020/1/17
37
•
平面图上只画出了一半，称为半平面，
它是台顶部分的外形视图，表明了道碴槽、
顶帽的平面形状和大小。道碴槽上未能表
示清楚的C部位，亦通过C详图作进一步的
表达。半正面和半2-2剖面是台顶从正面
观察和从2-2处剖切后观察得到的合成视
图，图中未能表示清楚的B部位，另用B详
图表示。
2020/1/17
门外洞内侧沟与洞外侧沟连接起来。翼墙式洞门和
柱式洞门是在端墙外加设了翼墙或立柱。翼墙顶上
设有水沟，它和端墙顶上的水沟连通，仰坡上下来
的水经过端墙水沟到翼墙水沟，最后流入洞外侧沟
排走。
2020/1/17
44
•
表示隧道洞门，要画出隧道洞门的正面、
平面、中心纵剖面及若干断面等视图，对于排
水系统还应另外画出洞外侧沟及其与洞内侧沟
2020/1/17
47
2020/1/17
48
出入口由基础、端墙、帽石或者加翼墙，雉墙组成。端墙、翼墙、雉墙的作用是支挡路堤的填土。洞身的形状比较简单，上部为管节，下部为基础。圆涵的管节为圆管，拱涵的管节由边墙和拱圈组成，箱涵的管节由边墙和盖板组成。洞身是分节的，相邻两节之间在施工时留出3cm的沉降缝。接缝处要铺设一定宽度的防水层，整个洞身上面要覆盖一定厚度的粘土隔水层。
桥梁由梁、桥台、桥墩组成。梁是道路的延续，桥台是桥梁在两岸的支撑平台，桥墩是桥梁的中间支柱。梁的自重及梁所承受的荷载，通过桥台、桥墩传给地基。
2020/1/17
3
2020/1/17
4
• 桥墩，由基础、墩身和墩帽组成。
• 基础在桥墩的底部，埋在地面以下。基础可以采用扩大基础、桩基础或沉井基础。

涵洞结构图—涵洞工程图

✓ 阅读涵洞工程图的基本方法是：先概括了解，后深人细读；
先整体、后局部，再综合起来想象整体。
✓ 在读图的过程中要结合材料表和附注认真阅读。
涵洞的工程图识读——立面图
目录
01
02
03
知识要点
例题分析
小结
知识要点
1.涵洞工程图主要由立面图（纵剖面图）、平面图、侧面图和必要的构造
详图（如涵身断面图、构件钢筋结构图、翼墙断面图)、工程数量表、附注等组
翼墙底面为四边形，其中三边分别是前边68cm、内侧边177/cos30°cm、靠洞身处边长为99cm.
基础比翼墻底面向外侧突出 12.5cm，向内侧突出11.5cm。
例题分析
2
根据全涵工程数量表可以知道八字翼墙、洞口、涵底、基础、涵台所用材料的数量。
例题分析
2
附注部分说明标
注尺寸的单位、涵洞
例题分析
进水口
2
出水口
由立面图中的坡度符号的方向可知洞身底面左高右低，因此左侧为进水口，右侧为出水口。
例题分析
2
洞顶上路面分为两层，下层为厚度10cm的现浇C25混凝土，上层为厚度 4cm的沥青混凝土。
例题分析
2
涵洞内的常年平均水位为812.65m。
例题分析
2
涵底在下层铺设厚度为10cm的砂砾垫层，上层用5号砂浆砌筑30cm浆砌片石。
坡度为3.75:1，内侧为垂直于
2
基础的竖直面。翼墙前端高80cm，后端靠
洞身处高198cm，下面的基础
高60cm。
墙身基础及部分墙身被埋
置在土里，从大样图中可以看
出墙身的埋置深度为80-
20=60cm。
例题分析

土木工程制图13 桥梁、涵洞、隧道工程图

第十八章桥梁、涵洞、隧道工程图
28
§13-3 钢梁结构图
二、设计轮廓图
设计轮廓图通常用示意图的形式画出。它由五个图形组成。 1．主桁立面是主桁架的立面图。 2．上平纵联图是上平纵
联的平面图。
3．下平纵联图是下平纵联的平面图。
4．横联图是中间横联的
侧面图。 5．桥门架图是斜视图。
第十八章桥梁、涵洞、隧道工程图
一、钢梁的构造
钢桁梁常用于大跨度桥梁中。右图为下承式钢桁梁的示意图。桁架由杆件组成，杆件交汇的地方叫节点。钢桁梁有两片主桁架，它们之间用联结系联结起来。
第十八章桥梁、涵洞、隧道工程图
27
§13-3 钢梁结构图
桥梁上通常采用的是栓焊梁，这种钢梁中的杆件是在工厂用钢板焊成的。将这些杆件运往工地，在工地用高强度螺栓将各杆件连接起来，形成一个空间桁架。右图是某桁梁一个节点的轴测图。
第十八章桥梁、涵洞、隧道工程图
21
§13-2 桥台图
二、桥台的表达
左图是公路上常用的U形桥台的桥台图。由于这类桥台构造比较简单，所以只需用一张总图就可以将其形状和尺寸表达清楚。该桥台总图包括纵剖面图、平面图和台前、台后组合视图。
第十八章桥梁、涵洞、隧道工程图
22
§13-2 桥台图
第十八章桥梁、涵洞、隧道工程图
13
§13-1 桥墩图
2．墩帽图在桥礅图中，由于画图的比例较小，常常不易将墩帽的结构表示清楚。因此还需用较大的比例画出墩帽图。这是桩柱式桥墩的墩帽图。
第十八章桥梁、涵洞、隧道工程图
14
§13-1 桥墩图
三、桥墩图的阅读
以前面的桩柱式桥墩图为例：

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.避车洞详图具体尺寸、材料。
大避车洞详图
小避车洞详图
涵洞工程图
一、概述
1.涵洞涵洞是修建在路基当中，用来沟通两侧水流的人工建筑物。
它与桥梁的区别在于跨径的大小，“公路工程技术标准” 中规定涵洞跨径：单孔<5m 双孔或多孔<8m
2.分类（构造方式）圆管涵盖板涵拱涵箱涵
3.构成

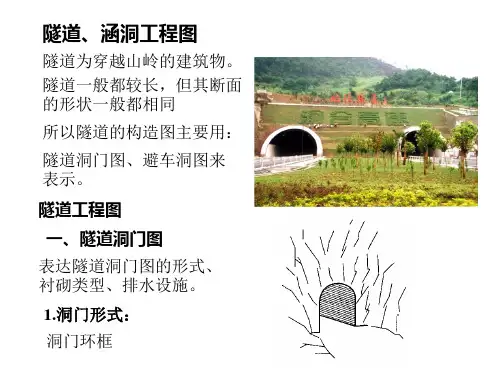

隧道、涵洞工程图
隧道为穿越山岭的建筑物。隧道一般都较长，但其断面的形状一般都相同
所以隧道的构造图主要用：
隧道洞门图、避车洞图来表示。
隧道工程图
一、隧道洞门图表达隧道洞门图的形式、衬砌类型、排水设施。
1.洞门形式：洞门环框
端墙式翼墙式
柱式
2.表达方法
立面图不管洞门是否对称立面图都应完整画出
结束
基础洞身洞口：
洞口的作用
端墙翼墙或护坡护坡缘石截水墙
截水墙基础
端墙
进水洞口
洞身
缘石
洞口基础出水洞口
锥坡填土
截水墙
基础
图例
护坡
二、涵洞工程图 1.圆管涵洞口为端墙式圆管涵
表示方法：涵洞是狭长的工程构造物，故以水流方向为纵向，
侧面图
半纵剖面图
表达涵洞各部分的相对位置及尺寸，以对称中心线为分界线
平面图一般只画出洞门外露部分的投影
侧面图
二、避车洞图避车洞是供行人和隧道维修人员及维修小车避让来往车辆而设置的。
它有大小两种，沿隧道两侧交错设置在边墙上。
1.布置图 ——表达大小避车洞的相互之间位置。
纵剖面图：沿纵向1：2000，沿高度方向1：200 平面图：两侧避车洞分布的情况、尺寸。
断面图
表达了翼墙、涵身的断面形状，具体尺寸以便于施工
半剖面图、半平面图表达了各部分之间的平面布置、尺寸、材料
3.石拱涵
洞口翼墙式。其构造：
②石拱涵侧墙 ④拱圈 ③八字翼墙
①洞图表达洞身和内部结构
为何变密？
出水口立面图及剖面图
平面图表达涵洞各部分的平面布置及尺寸
将土体看成透明的,只画出路基边缘线以示坡线表示其边坡
习惯上将侧面图称为洞口正面图
为何线
半平面图
表达涵洞各部分的平面布置及尺寸
端墙与洞身的交线
2.盖板涵
洞口翼墙式。其构造：
14号混凝土缘石
八字翼墙
17号钢筋混凝土盖板
盖板涵洞身盖板涵洞底
洞口铺砌
表示方法
半纵剖面图表达了翼墙、洞身及基础等的相对位置、形状、尺寸、材料、流水方向洞口立面图：

隧道涵洞工程图
