钢筋手工算量计算汇总表

1梁筋在钢筋的计算过程中，梁筋的计算是最为复杂的，因为它需要计算上部通长筋、支座钢筋、中部钢筋（腰筋、扭筋）、底筋、箍筋、拉筋、吊筋，当遇到有悬挑的时候还需要锚固长度还与非悬挑不一致，因此，需要详细了解03G-101，在此以上图为例进行说明。

1.1上部通长筋1）上部通长筋=通跨净长度+搭接长度+2*锚固长度（当处于中间楼层）2φ25=（7.2*4-0.45*2+38*0.025*1.2*2+2*38*0.025）*2说明：搭接长度以12米为定尺长度，即12m一搭接。

该工程为一级抗震，混凝土的等级为C30，锚固长度按表1-1取38d，表1-1搭接长度按照下表1-2以1.2*锚固长度取值表1-22）上部通长筋=梁总长+搭接长度+2*锚固长度（当处于基础层，该部分钢筋锚固到梁底）2φ25=(7.2*4-0.03*2+38*0.025*1.2*2+2*（0.7-0.03*2）)*2保护层按照下表1-3取值：（在本工程中取30）表1-33)当然，有时候遇到悬挑钢筋的时候，如下图，还需要计算弯折部分的钢筋，详见国标。

1.2支座钢筋○1轴支座筋6Ф25 4/2其中2Ф25是通长的，所以上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下2Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*2○3轴支座筋8Ф25 4/4所以上2Ф25=（1/3*(7.2-0.325-0.325)*2+0.65）*2（相邻两跨净跨取大值）下4Ф25=（1/4*(7.2-0.325-0.325)*2+0.65）*4○4轴支座筋2Ф25/ 2Ф22所以下2Ф22=（1/4*(7.2-0.325-0.325) +0.325）*26Ф25 4/2上2Ф25=（2/3*(7.2-0.325-0.325) +0.65）*2下2Ф25=（2/4*(7.2-0.325-0.325) +0.325+1.2*38*0.025）*2 ○5轴支座钢筋同○3轴支座钢筋上2Ф25=1/3*(7.2-0.45-0.325)*2下2Ф25=1/4*(7.2-0.45-0.325)*2○6轴支座钢筋同○1轴支座钢筋8Ф25 4/4上2Ф25=（1/3*(7.2-0.45-0.325) +38*0.025）*2下4Ф25=（1/4*(7.2-0.45-0.325) +38*0.025）*48Ф10(2)指的是吊筋处的箍筋1.3架立钢筋○1~○34Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*4○3~○44Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○4~○54Ф12=(1/3*(7.2-0.325-0.325) +2*0.15)*4○5~○64Ф12=(1/3*(7.2-0.45-0.325) +2*0.15)*41.4腰筋腰筋=跨净长+搭接长度+2*15*d（当为抗扭筋时，+2*锚固长度）所以在本题目中，配G6Ф12=（7.2*4-0.45*2+2*15*0.012+1.2*34*0.012）*61.5底筋1)、当为通常筋=净跨长+搭接长度+2*锚固长度2）、当为本题中时，分别进行计算○1、每跨的5Ф25为通常的，所以5Ф25=（7.2*4-0.45*2+2*38*0.025*1.2+2*38*0.025）*5 ○2、○1~○33Ф25=（7.2-0.325-0.45+38*0.025+1.2*38*0.025）*3○3~○4（即不伸入支座的钢筋=净跨-2*0.1*ln1）8Ф25 3（-3）/5=3*(7.2-0.325*2-0.1*(7.2-0.325*2)*2)○4~○6其中的2Ф25=（7.2*2-0.325-0.45+1.2*38*0.025*2+38*0.025）*2 ○4~○5其中的1Ф25=7.2-0.325*2+1.2*38*0.025*21.6箍筋箍筋单长=（长+宽）*2-8*保护层+20*d(二肢箍)箍筋数量=加密区/加密区间距+非加密区/非加密区间距+吊筋处增加数量箍筋单长φ10=(0.3+0.7)*2-8*0.03+20*0.01箍筋数量=（1.2+2*0.7*7）/0.1+（7.2*4+0.15*2-1.2-2*0.7*7-0.35）/0.2+8（○1~○3跨中次梁宽为250，则8φ10相当于间距为50）（1.2是图中注明的加密区范围，未注明按照规范进行计算）注：二肢箍是箍筋中最简单的类型，当出现多肢箍时，需要小心计算，多肢箍在柱箍筋中举例。

第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。

以上三类钢筋中均涉及到支座锚固问题,那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0。

5Hc＋5d，为直锚，取Max｛Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0。

5Hc＋5d，为弯锚，取Max｛Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0。

5Hc＋5d }4、腰筋构造钢筋:构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11。

9d(抗震弯钩值）＋2d？？拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×(构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11。

9d＋8d箍筋根数＝(加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么,我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示)7、吊筋吊筋长度＝2*锚固+2＊斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋(Ln/3＋后中间支座值)；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋(Ln/4＋后中间支座值）.其他钢筋计算同首跨钢筋计算。

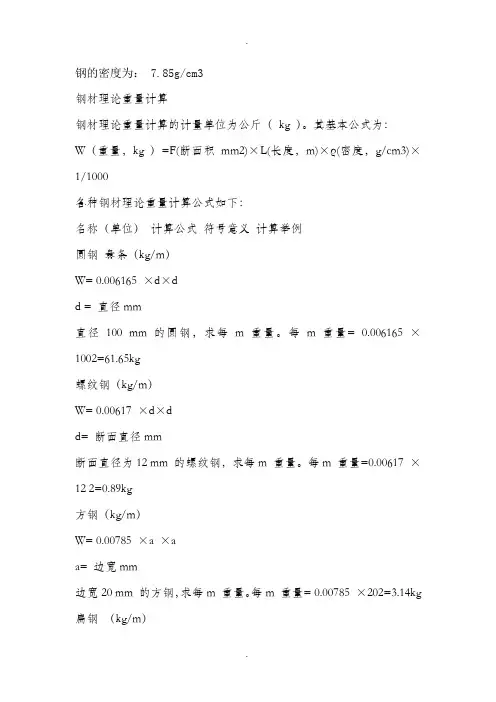

钢的密度为： 7.85g/cm3钢材理论重量计算钢材理论重量计算的计量单位为公斤（kg ）。

其基本公式为：W（重量，kg ）=F(断面积mm2)×L(长度，m)×ρ(密度，g/cm3)×1/1000各种钢材理论重量计算公式如下：名称（单位）计算公式符号意义计算举例圆钢盘条（kg/m）W= 0.006165 ×d×dd = 直径mm直径100 mm 的圆钢，求每m 重量。

每m 重量= 0.006165 ×1002=61.65kg螺纹钢（kg/m）W= 0.00617 ×d×dd= 断面直径mm断面直径为12 mm 的螺纹钢，求每m 重量。

每m 重量=0.00617 ×12 2=0.89kg方钢（kg/m）W= 0.00785 ×a ×aa= 边宽mm边宽20 mm 的方钢，求每m 重量。

每m 重量= 0.00785 ×202=3.14kg 扁钢（kg/m）W= 0.00785 ×b ×db= 边宽mmd= 厚mm边宽40 mm ，厚5mm 的扁钢，求每m 重量。

每m 重量= 0.00785 ×40 ×5= 1.57kg六角钢（kg/m）W= 0.006798 ×s×ss= 对边距离mm对边距离50 mm 的六角钢，求每m 重量。

每m 重量= 0.006798 ×502=17kg八角钢（kg/m）W= 0.0065 ×s ×ss= 对边距离mm对边距离80 mm 的八角钢，求每m 重量。

每m 重量= 0.0065 ×802=41.62kg等边角钢（kg/m）= 0.00785 ×[d （2b –d ）+0.215 （R2 –2r 2 ）]b= 边宽d= 边厚R= 内弧半径r= 端弧半径求20 mm ×4mm 等边角钢的每m 重量。

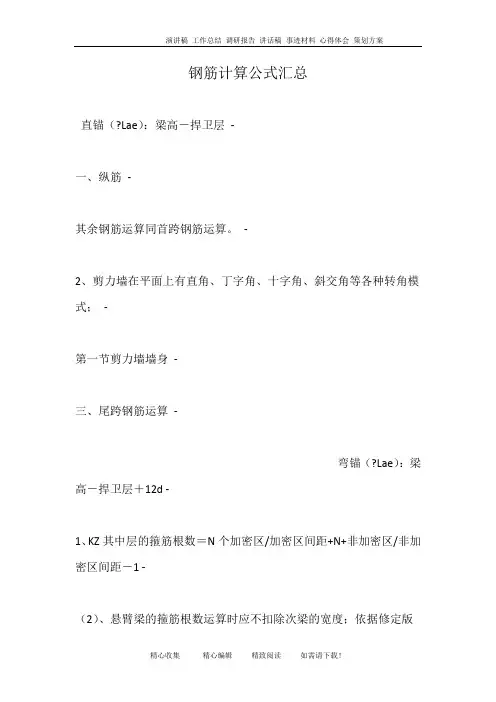

钢筋计算公式汇总直锚（?Lae）：梁高－捍卫层-一、纵筋-其余钢筋运算同首跨钢筋运算。

-2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角模式；-第一节剪力墙墙身-三、尾跨钢筋运算-弯锚（?Lae）：梁高－捍卫层＋12d -1、KZ其中层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1 -（2）、悬臂梁的箍筋根数运算时应不扣除次梁的宽度；依据修定版03G101-1的66页。

-（1）、假使悬臂跨的截面为变截面，这时我们要一同输入其端部截面尺寸与根部梁高，这首要会波及悬臂梁截面的箍筋的长度运算，上部钢筋存留斜长的时候，斜段的高度及下部钢筋的长度；万一不曾产生变截面的情形，我们只需在“截面”输入其端部尺寸即可。

-三、附带钢筋(角部附带发射筋、洞口附带钢筋)、撑持钢筋(双层钢筋时撑持上底层) -5、拉筋--留神：在GGJ V8.1中，内侧钢筋锚固长度为弯锚（?Lae）：梁高－捍卫层＋12d -根基插筋＝根基底板厚度-捍卫层+伸入上层的钢筋长度＋Max{10D,200mm} -1、主筋长度＝暗梁净长＋锚固-1）首层柱箍筋的加密区有三个，离别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；万一该柱采纳捆扎搭接，那么搭接范围内一同必要加密。

-3、剪力墙在立面上有各种洞口；-万一框架柱的混凝土强度等级产生变动，我们如何解决柱纵筋？-一、剪力墙墙身水准钢筋--钢筋算量大致方式-----钢筋理论品质=钢筋直径的平方（以毫米为单位）*0.00617 -式中：--暗拄与墙身相平-负筋根数＝（布筋范围-扣减值）/布筋间距＋1 ---边柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何斟酌的呢？--7、侧面结构钢筋与抗扭钢筋解决与框架梁统一。

-一、首跨钢筋的运算-第二排为Ln/4＋端支座锚固值--钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-捍卫层+15d }。

钢筋计算总结一、保护层厚度：为纵向钢筋（非箍筋）外缘至混凝土表面的最小距离。

无规定时取值as一般情况：基础40mm 框架柱30mm 框架梁25mm 板15mm最小混凝土保护层厚度注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小于70mm.二、钢筋每米重量：每米的重量(Kg)＝钢筋的直径(mm)×钢筋的直径(mm)×0.006170.617是圆10钢筋每米重量。

钢筋重量与直径（半径）的平方成正比φ6＝0.222 Kg φ8＝0.395kg φ10＝0.617kg φ12＝0.888kg Φ14＝1.21kg Φ16＝1.58kg Φ18＝2.0kg Φ24＝2.47kg Φ22＝2.98kg Φ25＝3.85kg Φ28＝4.83kg............Φ12(含12)以下和Φ28(含28)的钢筋一般小数点后取三位数，Φ14至Φ25钢筋一般小数点后取二位数三、箍筋计算1、双肢箍下料长度：无论箍筋还是拉筋，弯钩部分均按135°计算135°/135°弯钩矩形箍筋下料长度（l）：按外包尺寸计算：l= 箍筋外包周长-3个90度弯曲调整值+2个135度弯钩增加值（1）、抗震结构l=箍筋4边外包尺寸-3×1.75d + 2×11.87d即l＝2(b－2c＋2d)＋2(h－2c＋2d)－1.75d×3＋11.87d×2＝2(b＋h)－8c＋26.5d =内包尺寸周长+26.5×箍筋直径（2）、一般结构（非抗震区），135°弯钩矩形箍筋下料长度（l）：l＝2(b－2c ＋2d)＋2(h－2c ＋2d)－1.75d×3＋6.87d×2＝2(b＋h)－8c ＋16.5d =内包尺寸周长+16.5×箍筋直径式中：b —构件截面宽；H —构件截面高；d —箍筋直径；c—主筋保护层厚；特别注意：计算过程中而采用内包尺寸时，箍筋下料长度=内包周长+26.5箍筋直径此点最容易忽视。

梁1 首跨1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°；≤800mm 夹角=45°2 中间跨1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

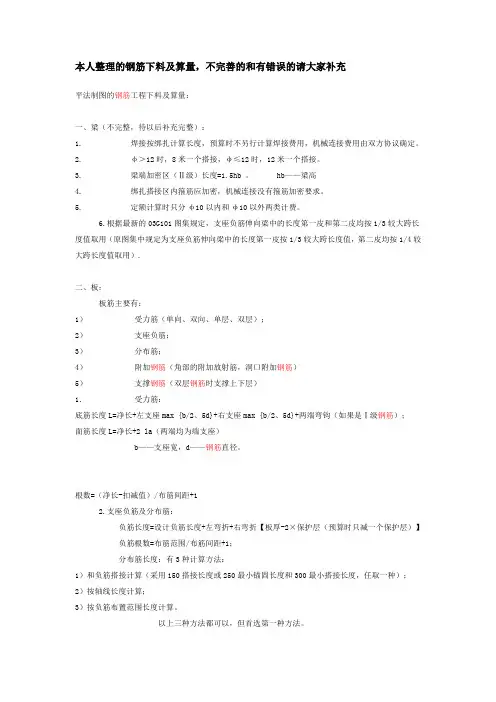

本人整理的钢筋下料及算量，不完善的和有错误的请大家补充平法制图的钢筋工程下料及算量：一、梁（不完整，待以后补充完整）：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。

2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。

3. 梁端加密区（Ⅱ级）长度=1.5hb 。

hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。

5. 定额计算时只分φ10以内和φ10以外两类计费。

6.根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。

根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。

以上三种方法都可以，但首选第一种方法。

3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。

一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3 ＋端支座锚固值；第二排为Ln/4 ＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的。

现03G101-1 中关于支座锚固的判实以上三类钢筋中均涉及到支座锚固问题，那么，是如何断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）、支座宽≥Lae 且≥0.5Hc ＋5d，为直锚，取M ax{Lae ，0.5Hc ＋5d } 。

M ax{Lae ，支座宽（2）、钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc ＋5d，为弯锚，取度-保护层+15d } 。

（3）、钢筋的中间支座锚固值＝Max{Lae ，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋－2×保护层）＋2×11.9d （抗震弯钩值）＋2d拉筋长度＝（梁宽拉筋根数：如果我们没有给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2 ）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/ 布筋间距。

6、箍筋－2×保护层＋梁高-2 ×保护层）＋2×11.9d ＋8d箍筋长度＝（梁宽1）+1箍筋根数＝（加密区长度/加密区间距+1 ）×2＋（非加密区长度/非加密区间距－注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在值；并且我们在预算中计算钢筋长度时，都是按照外皮计算每个保护层处均被多扣掉了直径的，所以将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

（如下图所示）7、吊筋度+2*50 ，其中框梁高度>800mm 夹角吊筋长度＝2* 锚固+2* 斜段长度+ 次梁宽=60 °≤800mm 夹角=45 °二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3 ＋中间支座值＋Ln/3 ；第二排为Ln/4 ＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3 ＋前中间支座值）＋（Ln/3 ＋后中间支座值）；第二排为该跨净跨长＋（Ln/4 ＋前中间支座值）＋（Ln/4 ＋后中间支座值）。

钢筋算量公式一、基础1、独立基础：（1）长宽小于2500mm长度=总长—2c(保护层)根数=[总长—2×min（75，s/2）]÷间距+1（2）长宽大于等于2500mm长度=总长—c—0.1L（基础长宽）根数=[总长—min（75，s/2）—c] ÷间距+12、圆形独立基础：（1）正交配筋长度=2×根号下[R²-（R-h拱高）²]-2c根数=[D—2×min（75，s/2）] ÷间距+1（2）放射配筋径向钢筋长度=D—2c 根数=π（R—c）÷间距环行钢筋长度=π（R1—c）根数=[R—min（75，s/2）]÷间距其中R1依次减小3、条形基础：受力筋的长度=板底宽度—2c根数=（总长—2×s/2）÷间距+1分布筋长度=净长+2c+2×150根数=（底板宽度—2×s/2）÷间距+14、基础梁：底部贯通筋=总长+2×50—2c+2×15d顶部贯通筋=总长+2×50—2c+2×12d基础梁柱内有箍筋箍筋起始距离为50mm底部端部不贯通筋=轴间距÷3+伸至端部-c+15d底部中部不贯通筋=(轴间距÷3) ×2顶部端部不贯通筋=轴间距÷3+伸至端部-c+12d顶部中部不贯通筋=(轴间距÷3) ×2梁顶一平变截面的底部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

顶部伸至外伸尽端弯折12d。

梁底一平变截面的顶部外伸贯通筋：伸至外伸尽端弯折12d，外伸段按斜长计算。

底部伸至外伸尽端弯折12d。

梁底有高差的（高差小于梁高）：底部—梁底高差坡度为45°，低部钢筋锚进高粱内la，高部钢筋伸进低梁la。

顶部—低位钢筋锚入lae，高位上排钢筋伸至住外边下弯至低位梁顶再加lae，高位下排钢筋总锚长lae。
