第17页/共40页

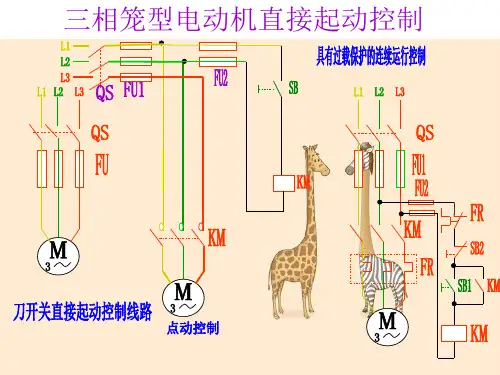

低压电器控制电路
• 手动电器 • 凡是用来自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路或非电对象的切换、控制、
保护、检测、变换或调节的电气设备统称为“电器”。 • 电器的种类繁多，按其用途可分为配电用电器和控制电器两类；按工作电压条件可分为高压电器和低压
电器〔工作在交、直流电压为1200v及以下的电器)两种；按动作方式可分为自动电器和手动电器两种：按 作用可分为控制电器和保护电器两类。当然有的电器同时具有控制和保护作用，下面只介绍常用的低压电 器。
第31页/共40页
• 3．功能强大 • 可编程控制器不但具有开关量控制、模拟量控制、数据通信、中断控制
等完善的功能，还能根据需要实现容量和功能的扩展，形成各种专门的智能 控制功能。这是PLC得到各行各业广泛应用的重要原因。 •
第32页/共40页
• 4．使用方便 • 可编程控制器的使用方便表现在以下两方面： • (1)编程方便。PLC提供了多种面向用户的编思语言：梯形图、指令语句 • 表、功能图等，其中梯形图语言的表达方式与继电器控制系统的电气线路图类 • 似，极易被工厂电气技术人员接受和掌握。这样，即使不懂计算机原理和语言的 • 人，也能使用PLC。 • (2)操作方便,对PLC的操作是指程序的输入和程序的更改。通常采用于 • 持式编程器和个人计算机(PC)进行。编程器直接或内电缆插入PLC的相应插 • 座，程序由键盘输入并有液晶显示，可工作在编程、运行和监控的不同状态下， • 用于现场调试和在线修改是非常方便的。通过PLC厂商提供的编程软件及通信 • 接口，用户还可以使用个人计算机对PLC编程，并对系统进行仿真、测试、监 • 视和控制。 •
有源电路欧姆定律 一段含有电源的电路称为一段有源电路，见图2。各电量的正方向如图 所示。根据电位的概念，由a)图可得 E=φa- φo IR=φb- φa 以上两式相减得E-IR=φb- φo=U
