桥架件的简易算法

桥架万能公式
桥架是一种广泛应用于建筑、电气、通信、燃气等领域的支撑架设。

桥架设计与计算的万能公式则是用于计算桥架的内部力，肯定是非常重要的。

桥架的应用非常广泛，可以用于电缆、信号线、空调管道等各种设备的支架，可以安装在墙面、天花板、地面等多种位置，具有重要的支持作用，保证了设备的稳定和安全。

桥架万能公式的计算是桥架设计与制造的重要环节。

它是一种通过数学计算来获得桥架内部力分布的方法，根据公式可以确定桥架的设计尺寸和强度。

通过万能公式，可以计算出各类桥架的内力大小，比如弯矩、剪力等。

桥架万能公式的具体计算公式如下：
M = σ * I / y
其中，M是桥架在弯曲作用下产生的弯矩；σ是来自外部的弯曲应力；I是桥架惯性矩，代表桥架抵抗弯曲的能力；y是桥架的截面离中心轴的距离。

这个公式是桥架计算中最基本的公式，也是桥架设计与制造的基础。

通过对桥架的具体尺寸、材质和载荷进行确定，就可以使用此公式来计算出桥架所受的内部力，进行合理设计和生产。

总之，桥架是建筑、电气和通信等行业中不可或缺的元件，其设计与制造需要保证其稳定性和强度。

桥架万能公式的作用就是为桥架的设计与计算提供了一种可靠的数学模型，给人们的工作带来了巨大的帮助。

经常使用电缆桥架的单位长度与重量换算表及公式宇文皓月换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.经常使用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包含底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量 (kg/件) 一般轻型工字型 h=100 m 15.70 10.39 臂长 150 件 1.21丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42槽钢型 6# m 10.13 8.54 臂长 300 件 1.94槽钢型 8# m 11.54 - 臂长 400 件 2.43槽钢型 10# m 13.50 - 臂长 500 件 2.92角钢型 60 m 9.02 6.38 臂长 600 件 3.4l角钢型 75 m 12.43 - 臂长 700 件 3.90- - - - 臂长 800 件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。

b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架装置费的工程量参考数据，不作为主材成品订货和结算的依据。

电缆桥架的成品数量应按设计量或实际数量结算。

重量误差小于5％的可以不调整。

c．电缆桥架重量包含弯通、三通和联接部件等综合平均每m长的桥架重量。

d．利用型钢作支撑架，而不必托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。

(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1 100×50 m －－ 6.00 2.002 150×75 m 5.00 6.00 8.00 3.003 200×60 m 6.00 7.50 － 3.504 200×100 m 7.50 9.00 12.00 －5 300×60 m 6.50 10.00 －－6 300×100 m 8.00 11.50 －－7 300×150 m 10.50 13.00 17.00 －8 400×600 m 9.00 12.50 －－9 400×100 m 10.50 14.50 －－10 400×150 m 13.00 17.00 －－11 400×200 m －－25.00 －12 500×60 m 11.00 15.00 －－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13 500×100 m 12.50 17.00 - -14 500×150 m 14.50 20.00 - -15 500×200 m - - 30.00 -16 600×60 m 12.50 18.00 -- -17 600×100 m 14.00 20.00 - -18 600×150 m 16.00 23.00 - -19 600×200 m - - 35.00 -20 800×100 m 16.00 26.00 - -21 800×150 m 18.00 29.00 - -22 800×200 m - - 43.00 -注 :电缆桥架装置,经过对电气和仪表工程电缆桥架装置工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架装置定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。

桥架大小计算公式桥架在电气工程中可是个重要的角色，它就像是电线电缆的“高速公路”，让电流能够顺畅地“奔跑”。

那要算出桥架的大小，这里面可是有不少门道的。

我记得有一次，在一个大型的商业建筑项目中，我负责电气部分的设计和施工监督。

当时，整个团队都在为桥架大小的计算绞尽脑汁。

我们需要确保桥架能够容纳所有的线缆，还要考虑到未来可能的扩展和维护空间。

先说直线段的桥架大小计算。

这主要取决于要铺设的线缆数量和线缆的截面积。

比如说，咱有 10 根截面积是 2.5 平方毫米的线缆，那总的线缆截面积就是 25 平方毫米。

一般来说，桥架内的线缆填充率不能超过40%，这样才能保证线缆有足够的散热空间和良好的通风。

所以，如果桥架内要容纳这 25 平方毫米的线缆，桥架的截面积至少得是 25除以 0.4，也就是 62.5 平方毫米。

再来说说拐弯处和分支处的桥架大小计算。

这可比直线段复杂多啦！在拐弯处，线缆会受到弯曲应力的影响，所以需要更大的空间来避免线缆受损。

就像我们在跑步转弯时，步伐会不自觉地变大一样。

分支处呢，因为线缆会有分流和汇合，所以也需要额外的空间。

还有啊，别忘了考虑桥架的类型和材质。

不同类型和材质的桥架，其强度和承载能力也有所不同。

比如说，钢制桥架通常比铝合金桥架更能承受重量，但铝合金桥架更轻便，耐腐蚀性能也更好。

在实际计算中，还得考虑到安装环境的限制。

比如说，在狭窄的通道里，可能就不能选择太大尺寸的桥架，这时候就得更加精确地计算线缆的数量和截面积，尽量选择紧凑但又能满足需求的桥架尺寸。

总之，桥架大小的计算可不是一件简单的事情，需要综合考虑好多因素。

就像我们在拼图一样，每一块都要放对位置，才能呈现出完美的画面。

希望通过我上面这些啰嗦的话，能让您对桥架大小的计算有个大概的了解。

在实际操作中，可一定要仔细再仔细，千万别马虎，不然出了问题可就麻烦啦！。

各类电缆半径
171
参考外径 2.8 3.3 3.9 4.4 4.9 7 8 10 11.5 13 15
17.5 19 21 23.5 26.5
0 0 0 0 0
0 0 0 0 0
22948.2614 57370.6535
1111579.4
BV、ZRBV、BV-105、WDZ-BY电线→
序号 1 2 3 4 5 6 7 8 9 10 11
总截面 6 9 12 15 19 38 50 79 104 133 177
BV、ZRBV、BV-105、WDZ-BY电线→
12 13 14 15 16 95 120 150 185 240 241 284 346 434 512

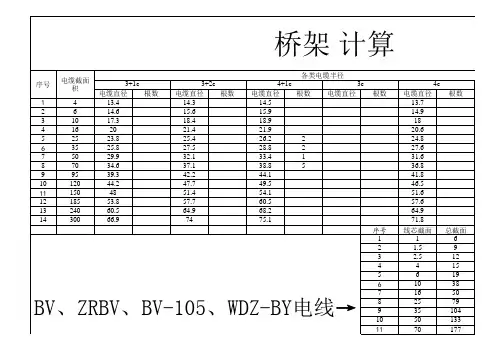

桥架 计算
各类电缆半径 序号 电缆截面积 1 2 3 4 5 6 7 8 9 10 11 12 13 14 4 6 10 16 25 35 50 70 95 120 150 185 240 300 3+1c 电缆直径 根数 13.4 14.6 17.3 20 23.8 25.8 29.9 34.6 39.3 44.2 48 53.8 60.5 66.9 3+2c 电缆直径 根数 14.3 15.6 18.4 21.4 25.4 27.5 32.1 37.1 42.2 47.7 51.4 57.7 64.9 74 4+1c 电缆直径 根数 14.5 15.9 18.9 21.9 26.2 2 28.8 2 33.4 1 38.8 5 44.1 49.5 54.1 60.5 68.2 75.1 3c 电缆直径 根数 电缆直径 13.7 14.9 18 20.6 24.8 27.6 31.6 36.8 41.8 46.5 51.6 57.6 64.9 71.8 线芯截面 1 1.5 2.5 4 6 10 16 25 35 50 70 4c 根数
