题目：汽车轮毂模具型腔数控加工班级：姓名：专业：指导教师：答辩日期：目录摘要 (4)1. 前言1.1数控机床的发展阶段及发展趋势 (5)1.2轮毂简介 (5)2.课题的提出 (6)3 材料的选择及性能3.1 概述 (7)3.2材料的成分及性能 (7)3.3 热处理 (8)4 刀具的种类及特点4.1 数控加工刀具的种类 (10)4.2 数控加工刀具的特点 (11)4.3数控加工刀具的选择 (11)5 夹具的选择5.1 夹具的组成 (12)5.2 夹具的功用 (12)6 轮毂模具型腔加工工艺分析6.1 数控加工工艺分析的一般方法 (14)6.2工件的装夹 (15)6.3选择对刀和换刀点 (16)6.4确定进给路线 (16)6.5加工余量的确定 (17)7 轮毂模具型腔的设计7.1 轮毂模具型腔的工艺特点 (18)7.2 数控加工工艺主要分析的内容 (18)7.3 数控编程 (19)8.结论 (34)9.将来展望 (35)9.参考文献 (38)10.感谢 (39)摘要随着市场全球化的发展，跨国公司纷纷在我国投资，或加大在我国的采购份额。
目前，具有较多优势的轻合金材料已逐步广泛的应用于各个领域，特别是伴随着汽车、摩托车制造业的发展，铝镁合金材料成形及其车轮制造业得到了前所未有的发展机遇。
21世纪的经济全球化浪潮，推动了汽车工业的市场一体化、分工专业化、产业规模化的快速发展，铝镁合金车轮企业也已形成向多家汽车厂供货、跨国供应的局面。
作为汽车零部件行业的一部分，铝车轮行业的发展与全球汽车行业发展紧密相关。
从全球看，汽车行业是个成熟的市场，增长缓慢，过去7年(1999-2005)全球汽车产量的复合增长(CAGR)只有 3.6%。
而中国汽车市场则进入快速发展时期，同期的复合增长率达19.6%。
从总量看，2005年全年汽车产量6653万辆，其中中国的汽车产量570万辆。
从汽车保有量看，2004年全球汽车保有量约为85,477万辆，同期中国汽车保有量为约2694万辆。
UG编程的高级功能及应用案例解析UG编程（Unigraphics）是一种用于机械设计和制造领域的计算机辅助设计与计算机辅助制造（CAD/CAM）软件。
它不仅提供了基本的设计和制造功能，还包含了一些高级功能，为用户提供更灵活、高效的工作方式。
本文将深入探讨UG编程的高级功能及应用案例，帮助读者更好地理解和应用UG编程。
一、UG编程的高级功能UG编程作为一款强大的CAD/CAM软件，提供了许多高级功能，这些功能可以帮助用户在设计和制造过程中更高效地完成任务。
1. 参数化建模UG编程支持参数化建模，通过定义参数和参数关系，可以实现设计的自动化和灵活性。
用户可以根据需要调整参数值，快速生成不同尺寸和形状的模型。
2. 二次开发接口UG编程提供了丰富的二次开发接口，如NX Open、C++ API等，用户可以利用这些接口开发自定义的功能和工具，满足特定的设计和制造需求。
3. 运动仿真UG编程内置了运动仿真功能，可以对装配体进行各种类型的运动仿真，如机构运动分析、动力学仿真等。
这些功能可以帮助用户更好地理解和优化机械系统的性能。
4. 模型精细化UG编程提供了多种模型精细化功能，如曲面修复、曲面拉伸等，可以提高模型的精度和质量，确保设计的准确性和可制造性。
5. 装配体设计UG编程支持装配体设计，用户可以快速创建装配体，并进行碰撞检测、间隙分析等。
这些功能有助于提前发现和解决装配体设计中的问题，提高设计效率和质量。
二、UG编程的应用案例解析下面将结合实际应用案例，具体分析UG编程在设计和制造领域的应用。
1. 机械零件设计UG编程在机械零件设计中的应用非常广泛。
通过利用参数化建模和二次开发接口，用户可以根据产品要求快速设计出不同尺寸和形状的零件，并进行强度分析、动力学仿真等。
同时，UG编程提供了丰富的加工工具，帮助用户生成加工路径和NC代码，实现零件的高效制造。
2. 模具设计UG编程在模具设计中也有着广泛的应用。
通过运用UG编程的曲面修复和曲面拉伸等功能，用户可以高效地设计出复杂的模具结构。

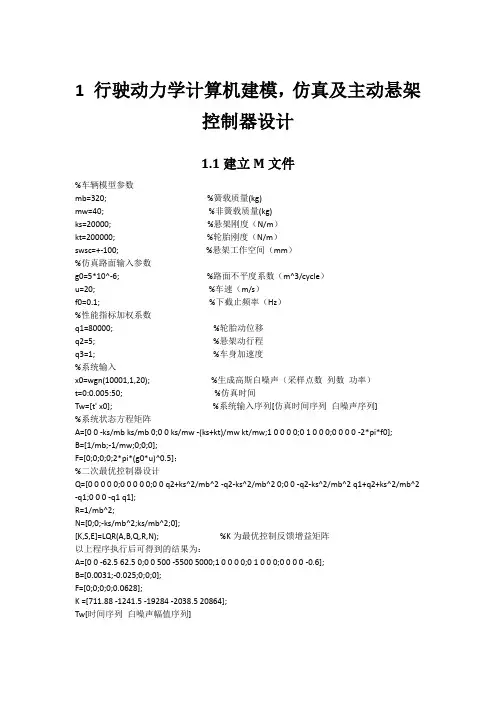

1 行驶动力学计算机建模，仿真及主动悬架控制器设计1.1建立M文件%车辆模型参数mb=320; %簧载质量(kg)mw=40; %非簧载质量(kg)ks=20000; %悬架刚度（N/m）kt=200000; %轮胎刚度（N/m）swsc=+-100; %悬架工作空间（mm）%仿真路面输入参数g0=5*10^-6; %路面不平度系数（m^3/cycle）u=20; %车速（m/s）f0=0.1; %下截止频率（Hz）%性能指标加权系数q1=80000; %轮胎动位移q2=5; %悬架动行程q3=1; %车身加速度%系统输入x0=wgn(10001,1,20); %生成高斯白噪声（采样点数列数功率）t=0:0.005:50; %仿真时间Tw=[t' x0]; %系统输入序列[仿真时间序列白噪声序列]%系统状态方程矩阵A=[0 0 -ks/mb ks/mb 0;0 0 ks/mw -(ks+kt)/mw kt/mw;1 0 0 0 0;0 1 0 0 0;0 0 0 0 -2*pi*f0];B=[1/mb;-1/mw;0;0;0];F=[0;0;0;0;2*pi*(g0*u)^0.5]；%二次最优控制器设计Q=[0 0 0 0 0;0 0 0 0 0;0 0 q2+ks^2/mb^2 -q2-ks^2/mb^2 0;0 0 -q2-ks^2/mb^2 q1+q2+ks^2/mb^2 -q1;0 0 0 -q1 q1];R=1/mb^2;N=[0;0;-ks/mb^2;ks/mb^2;0];[K,S,E]=LQR(A,B,Q,R,N); %K为最优控制反馈增益矩阵以上程序执行后可得到的结果为：A=[0 0 -62.5 62.5 0;0 0 500 -5500 5000;1 0 0 0 0;0 1 0 0 0;0 0 0 0 -0.6];B=[0.0031;-0.025;0;0;0];F=[0;0;0;0;0.0628];K =[711.88 -1241.5 -19284 -2038.5 20864];Tw[时间序列白噪声幅值序列]1.2 建立simulink模型设置输入模块：（Tw序列）设置状态空间方程参数：（其中B矩阵为M执行结果中B与F矩阵的和矩阵维数：4×2）设置增益模块：（K矩阵）1.3 执行结果根据以上设置执行仿真，可得如下结果：车身加速度（m/s^2）-时间（s）悬架动行程(m)-时间（s）轮胎动位移(m)-时间（s）路面位移输入(m)-时间（s）1.4 结果分析根据上图可分别导出车身加速度BA，悬架动行程SWS，轮胎动位移DTD的数据。

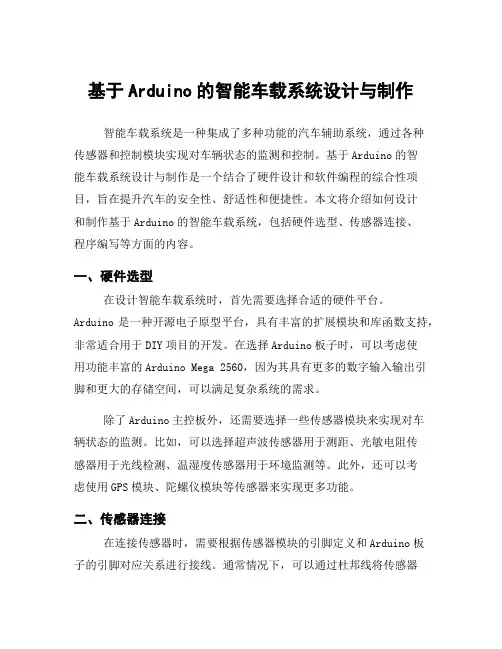

基于Arduino的智能车载系统设计与制作智能车载系统是一种集成了多种功能的汽车辅助系统，通过各种传感器和控制模块实现对车辆状态的监测和控制。
基于Arduino的智能车载系统设计与制作是一个结合了硬件设计和软件编程的综合性项目，旨在提升汽车的安全性、舒适性和便捷性。
本文将介绍如何设计和制作基于Arduino的智能车载系统，包括硬件选型、传感器连接、程序编写等方面的内容。
一、硬件选型在设计智能车载系统时，首先需要选择合适的硬件平台。
Arduino是一种开源电子原型平台，具有丰富的扩展模块和库函数支持，非常适合用于DIY项目的开发。
在选择Arduino板子时，可以考虑使用功能丰富的Arduino Mega 2560，因为其具有更多的数字输入输出引脚和更大的存储空间，可以满足复杂系统的需求。
除了Arduino主控板外，还需要选择一些传感器模块来实现对车辆状态的监测。
比如，可以选择超声波传感器用于测距、光敏电阻传感器用于光线检测、温湿度传感器用于环境监测等。
此外，还可以考虑使用GPS模块、陀螺仪模块等传感器来实现更多功能。
二、传感器连接在连接传感器时，需要根据传感器模块的引脚定义和Arduino板子的引脚对应关系进行接线。
通常情况下，可以通过杜邦线将传感器模块与Arduino板子连接起来。
需要注意的是，在连接过程中要确保接线正确可靠，避免出现接触不良或短路等问题。
连接完成后，可以通过Arduino IDE软件编写程序来读取传感器数据，并根据数据进行相应的处理和控制。
比如，可以通过超声波传感器实现避障功能，通过光敏电阻传感器实现自动灯光控制等。
三、程序编写在编写程序时，可以利用Arduino IDE提供的库函数来简化开发过程。
比如，可以使用Ultrasonic库来操作超声波传感器，使用Servo库来控制舵机等。
同时，也可以根据具体需求自行编写函数和算法来实现特定功能。
在程序设计中，需要考虑到系统的实时性和稳定性。
