ABB ACS510变频器参数表一、变频器接线图：（注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入 / 输出端口功能简述：1-SCR：屏蔽地；2-AI1 ：模拟量输入 1，由微机板提供0-5V 信号；3-AGND：模拟量地，与其他模拟量地相连；4-+10V：内置 10V电源的正极，与模拟量地形成回路；5-AI2 ：模拟量输入 2，由变频器提供0-10V 电源，远传压力表提供0-5V 信号；6-AGND：模拟量地，与其他模拟量地相连；7-AO1：模拟量输出 1，提供变频器运行频率，0-20mA输出。
8-AO2：模拟量输出 2，此地不用；9-AGND：模拟量地，与其他模拟量地相连；10-+24V：内置 24V 电源的正极；11-GND：内置 24V电源的负极；12-DCOM：开关量输入的公共端；13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动；14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动PID 控制；15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位；16-DI4 ：开关量输入 4，此地不用；17-DI5 ：开关量输入 5，此地不用；18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；19-RO1C：变频器输出继电器1 的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1 的常闭点，变频器报警，此地不用；21-RO1B：变频器输出继电器1 的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2 的公共端，此地不用；23-RO2A：变频器输出继电器2 的常闭点，此地不用；24-RO2B：变频器输出继电器2 的常开点，此地不用；25-RO2C：变频器输出继电器3 的公共端，此地不用；26-RO2A：变频器输出继电器3 的常闭点，此地不用；27-RO2B：变频器输出继电器3 的常开点，此地不用；三、参数表：参数代码中文名称1603解锁密码1602参数锁定9902应用宏9905电机额定电压9906电机额定电流9907电机额定频率9908电机额定转速9909电机额定功率1201恒速选择1302AI1 上限1305AI2 上限1401变频器报警1601运行允许1604故障复位选择2007最低频率2202加速时间2203减速时间2601允许磁通最优化2606开关频率2609噪音过滤4001增益4002积分时间4010给定值选择4011内部给定值1607参数存储1602参数锁定其他参数暂时采用默认值，详见设定值说明358输入 358 后允许修改1602 一次16PID 控制宏380V根据电机铭牌设定50HZ根据电机铭牌设定根据电机铭牌设定0未选择5050HZ100100%4故障时报警允许变频器运行，不需要任何外部信号3DI3 口有输入则变频器复位根据客户要求设定根据变频器功率设定根据变频器功率设定0禁止88KHZ1允许1～3越大调节幅度越大5～7越大调节速度越慢19内部给定，给定值是恒定的根据客户要求设定见参数调整方法中公式1ABB变频器《 ACS510-01 用户手册》。

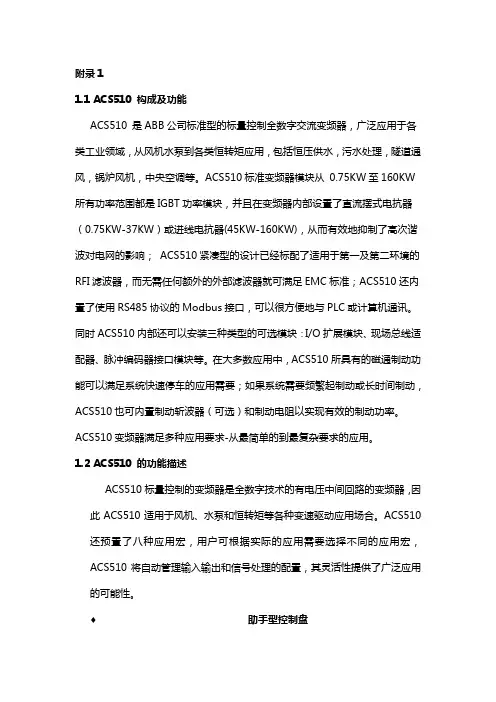

附录11.1 ACS510 构成及功能ACS510 是ABB公司标准型的标量控制全数字交流变频器，广泛应用于各类工业领域，从风机水泵到各类恒转矩应用，包括恒压供水，污水处理，隧道通风，锅炉风机，中央空调等。
ACS510标准变频器模块从 0.75KW至160KW所有功率范围都是IGBT功率模块，并且在变频器内部设置了直流摆式电抗器（0.75KW-37KW）或进线电抗器(45KW-160KW)，从而有效地抑制了高次谐波对电网的影响； ACS510紧凑型的设计已经标配了适用于第一及第二环境的RFI滤波器，而无需任何额外的外部滤波器就可满足EMC标准；ACS510还内置了使用RS485协议的Modbus接口，可以很方便地与PLC或计算机通讯。
同时ACS510内部还可以安装三种类型的可选模块：I/O扩展模块、现场总线适配器、脉冲编码器接口模块等。
在大多数应用中，ACS510所具有的磁通制动功能可以满足系统快速停车的应用需要；如果系统需要频繁起制动或长时间制动，ACS510也可内置制动斩波器（可选）和制动电阻以实现有效的制动功率。
ACS510变频器满足多种应用要求-从最简单的到最复杂要求的应用。
1.2 ACS510 的功能描述ACS510标量控制的变频器是全数字技术的有电压中间回路的变频器，因此ACS510适用于风机、水泵和恒转矩等各种变速驱动应用场合。
ACS510还预置了八种应用宏，用户可根据实际的应用需要选择不同的应用宏，ACS510将自动管理输入输出和信号处理的配置，其灵活性提供了广泛应用的可能性。
♦助手型控制盘ACS510助手型控制盘具有下列性能：∙启动向导启动向导会引导用户完成所有的调试步骤语言的选择电机参数的设置应用宏及I/O口的设置PID调节器自优化相关参数的其他应用，如危险频率段的设置或恒定速度的设置。
∙维护助手根据所选择的维护基准：千瓦时（Kwh）/运行时间/电机旋转方向，设置预维护功能用户可以建立相关的应用或机械报警报警可以通过控制盘显示或继电器输出报警∙诊断助手当故障发生时，通过help键显示故障信息及维护建议∙与变频器的连接可随时插拔∙拷贝功能可实现将参数复制到控制盘的存储器中，可用于备份或拷贝参数到其他的ACS510上去♦传动优化功能通过传动优化功能可以实现电机的高效、低噪、稳定控制可改变恒压频比U/F改变IGBT的开关频率磁通优化–依据实际负载的变化，改变磁通的幅值♦应用宏ACS510内置了八种标准应用宏：ABB标准宏–通常方案3 –线型–用于瞬时型按键控制的场合交变型–提供了一种特别的I/O配置电动电位器–提供了与PLC相连接的经济型接口手动/自动–提供了典型的HVAC的I/O配置PID控制–用于多种闭环控制系统PFC宏–用于泵和风机控制的应用SPFC宏–用于泵和风机控制循环软起的应用♦标准I/O板OMIO包括：▪2路电压/电流模拟输入，0…10V/0(4)…20mA/10bits▪2路电流模拟输出，0(4)…20mA/10bits▪6路数字输入，+ 24V▪3路继电输出，2A/250VAC or 2A/30VDC ♦可编程的故障保护功能：外部故障功能-- 带有外部故障功能，通过定义一个数字输入口作为外部联锁信号输入，可以监视外部故障。
ACS510是杰出的低压交流传动产，更经济，更环保。
适用于各类型负载，针对风机、水泵应用做了特别的优化，可以完美匹配，目前已占据60%的市场份额。
典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。
ACS510功率范围是1.1-160KW，供电电压：380-480V。
一台变频器最多可以连接7个电机，使用时电机和变频器的功率要保持一致。
可使用基本型或助手型操作盘进行参数设置。
★ACS510系列变频器尺寸：左边是一瓶统一绿茶，对比之下R1，R2，R3，R4尺寸的大小示意图Rx分别代表ACS510系列的6种尺寸产品，体积越大，功率越大，价格也越贵。
型号可以体现电流值尺寸标识[格式：前面板宽度×侧面板宽度×高度(带电缆接线盒的高度)，重量，单位（mm，kg）：R1：（IP21）125×212×330(369)，6.5；（IP54）213×234×461，8R2：（IP21）125×222×430(469)，9；（IP54）213×245×561，11R3：（IP21）203×231×490(583)，16；（IP54）257×254×629，17R4：（IP21）203×262×596(689)，24；（IP54）257×284×760，26变频器专栏ACS510全场现货，如有需求，请填写需求申请或拨打400-672-8859联系我们，技术人员会根据您提供的需求帮助您选择最合适的商品。
★ACS510系列产品型号释义★ABB ACS510系列变频器的性能特点：♦针对风机水泵进行了硬件和软件的优化，完美匹配风机水泵的使用。
一个变频器最多可以连接7个电机，电机和变频器的功率保持一致。
当电机工作至满负荷后，控制电路会自动切换至下一个电机启动，让之前的电机满负荷运转。
