山东黄台发电厂烟气脱硫工程培训材料基建工程办公室二OO一年三月目录1.0工程概况2.0石灰石-石膏湿法脱硫工艺2.1烟气系统2.2吸收塔系统2.3工艺水系统2.4吸收剂制备系统2.5石膏脱水系统2.6DCS 控制系统2.7电气系统3.0石膏炒制系统4.0几种脱硫工艺比较1 黄台电厂烟气脱硫工程概况•黄台电厂烟气脱硫技改工程是国家300MW发电机组等级湿法脱硫国产化示范项目。
•该项目对7、8号两台300MW燃煤机组的全烟气进行脱硫。
采用石灰石-石膏湿法烟气脱硫工艺。
主要包括烟气系统、吸收塔系统、氧化空气系统、吸收剂制备系统、石膏脱水系统、事故浆罐系统、工艺水系统、石膏炒制系统等。
•本项目由龙源电力环保技术开发公司和山东电力工程咨询院分工设计。
2 石灰石-石膏湿法脱硫工艺•石灰石-石膏湿法脱硫工艺•该工艺采用石灰石或石灰作脱硫吸收剂，石灰石破碎与水混合,磨细成粉状,制成吸收浆液(当采用石灰为吸收剂时，石灰粉经消化处理后加水搅拌制成吸收浆) 。
在吸收塔内，烟气中的SO2 与浆液中的CaCO3以及鼓入的氧化空气进行化学反应生成二水石膏，SO2被脱除。
脱硫后的烟气经除雾器去水、换热器加热升温后进入烟囱排向大气。
脱硫石膏浆经脱水装置脱水后回收。
该工艺适用于任何含硫量的煤种的烟气脱硫，脱硫效率可达到95%以上。
脱硫原理•烟气从吸收塔下侧进入,与吸收浆液逆流接触，在塔内CaCO 3与SO 2 、H 2O 进行反应，生成CaSO 3·1/2H 2O 和CO 2 ↑；对落入吸收塔浆池的CaSO 3·1/2H 2O 和O 2、H 2O 再进行氧化反应，得到脱硫副产品二水石膏。
•这两个过程的化学反应方程式如下：•2CaCO 3+H 2O+2SO 2＝2CaSO 3·1/2H 2O+2CO 2↑•2CaSO 3·1/2H 2O+O 2+3H 2O ＝2CaSO 4·2H 2O主要技术参数•1）处理烟气量约1300000Nm3/h(标况、湿态)；•2）脱硫效率≥95%（燃煤含硫率1.6%）；•3）设备国产化率达到80%以上；•4）装置利用率≥95%；•5）保护投入率100%；•6）自动投入率100%；•7）钙硫比≤1.05；•8）电耗：脱硫系统厂用电率≤1.236%；考虑进石膏炒制部分，厂用电率≤1.302%。
脱硫班组培训课件模板脱硫班组培训课件模板一、引言脱硫是工业生产中常见的环保措施，旨在减少或消除燃烧过程中产生的二氧化硫排放。
为了确保脱硫工作的高效进行，班组成员需要接受相关培训，掌握脱硫原理、操作技巧和安全注意事项。
本课件将为大家提供一套脱硫班组培训模板，帮助大家更好地理解和掌握脱硫工作。
二、脱硫原理1. 脱硫的定义和意义脱硫是指通过化学或物理方法将燃料中的二氧化硫去除，减少对环境的污染。
脱硫的主要目的是降低二氧化硫排放浓度，保护大气环境和人体健康。
2. 脱硫的工作原理脱硫工作主要通过吸收剂与二氧化硫发生化学反应，形成硫化物，从而将二氧化硫去除。
常见的脱硫工艺包括石灰石法、海水脱硫法、氨法等。
三、脱硫设备与操作1. 脱硫设备的种类和特点脱硫设备包括喷射塔、吸收塔、循环泵等。
不同的脱硫工艺使用的设备有所不同，但其基本原理相似。
班组成员需要了解各种设备的特点和操作要点，确保脱硫设备的正常运行。
2. 脱硫操作的步骤和注意事项脱硫操作需要按照一定的步骤进行，包括设备检查、吸收剂补充、废液处理等。
在操作过程中，班组成员需要注意设备的安全运行，遵守操作规程，确保操作的顺利进行。
四、脱硫工作中的安全风险与防范措施1. 脱硫工作中的常见安全风险脱硫工作涉及化学物质的使用和设备的运行，存在一定的安全风险。
常见的安全风险包括化学品泄漏、设备故障、操作不当等。
2. 脱硫工作中的安全防范措施为了保障脱硫工作的安全进行，班组成员需要采取一系列的安全防范措施，包括佩戴个人防护装备、定期检查设备、严格操作规程等。
五、脱硫工作的质量控制与效果评估1. 脱硫工作的质量控制要点脱硫工作的质量控制是确保脱硫效果的关键。
班组成员需要掌握脱硫工作的关键参数，如吸收剂浓度、流量等，并进行实时监测和调整。
2. 脱硫效果的评估方法评估脱硫效果可以通过监测二氧化硫排放浓度、分析废液中硫化物含量等指标来进行。
班组成员需要学会使用相关仪器和方法，准确评估脱硫效果。

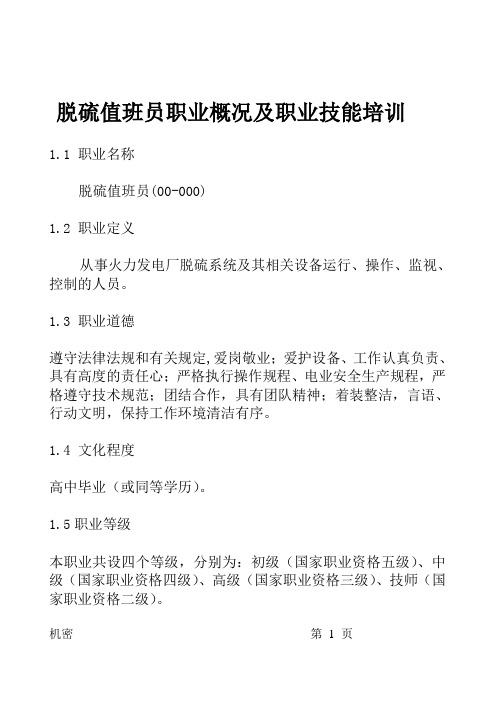

脱硫值班员职业概况及职业技能培训1.1 职业名称脱硫值班员(00-000)1.2 职业定义从事火力发电厂脱硫系统及其相关设备运行、操作、监视、控制的人员。
1.3 职业道德遵守法律法规和有关规定,爱岗敬业；爱护设备、工作认真负责、具有高度的责任心；严格执行操作规程、电业安全生产规程，严格遵守技术规范；团结合作，具有团队精神；着装整洁，言语、行动文明，保持工作环境清洁有序。
1.4 文化程度高中毕业（或同等学历）。
1.5职业等级本职业共设四个等级，分别为：初级（国家职业资格五级）、中级（国家职业资格四级）、高级（国家职业资格三级）、技师（国家职业资格二级）。
机密第 1 页1.6职业环境条件室内、常温1.7职业能力特征具有一定的计算和语言表达能力；手指手臂灵活，色觉、嗅觉、听觉正常，动作协调性好，形体感、空间感强。
22职业技能培训2.1 培训期限全日制职业学校教育，根据其培养目标和教学计划确定。
晋级培训期间：初级不少于500标准学时；中级不少于400标准学时；高级不少于300标准学时；技师不少于300标准学时。
2.2 培训教师培训初、中、高级的教师应具有本职业技师资格证书，或相关专业中级及以上专业技术职务任职资格，培训技师的教师京戏具有本职业技师职业资格证书两年以上或相关专业高级专业技术职务任职资格。
2.3 培训场地设备满足教学需要的标准教室，可供现场实习的脱硫装置或仿真机。
2.4 培训项目2.4.1 培训目的：通过培训达到《职业技能鉴定规范》对本职业的知识和技能要求。
2.4.2 培训方式：以自学和讲课相结合的方式，进行基础知识讲课和技能训练。
2.4.3培训重点：2.4.3.1 脱硫基础知识2.4.3.2 脱硫系统的种类及基本原理32.4.3.3石灰石-石膏湿法脱硫系统2.4.3.4脱硫系统流程及主要脱硫设备2.4.3.5脱硫系统的启动2.4.3.6脱硫系统运行中的调整2.4.3.7脱硫系统常见故障及排除方法2.4.3.8脱硫系统停运及设备保养2.5 培训大纲456789101112。
