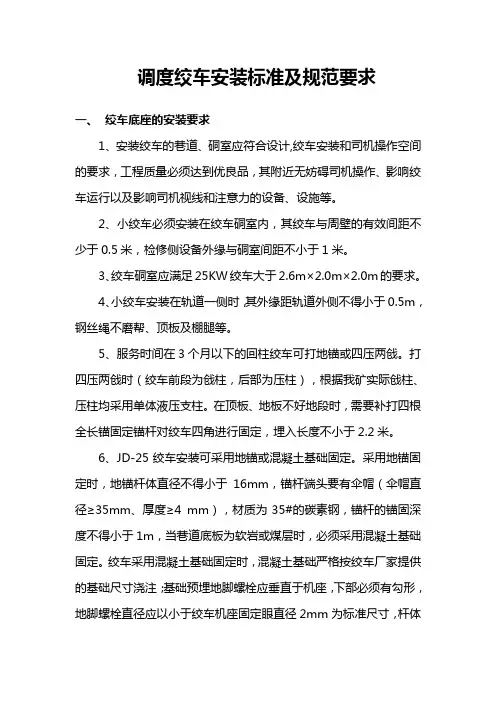

调度绞车安装标准及规范
调度绞车安装标准及
为了改善我矿井下巷道调度绞车的标准性安装和，提升矿井辅助运输的安全系数，现特制订如下安装标准及：一、现场工程交底1、组织相关人员到现场看工程，根据现场条件具体确定绞车的安装位置、牵引方向及阻车器的安装位置和标准（由使用单位提出申请，55KW 以上绞车由机电部牵头安排安装，55KW 以下绞车由施工单位进行安装）；2、生产工程由生产技术部负责安排队伍进行施工；
3、施工完成后由施工单位向生产技术部提交书面申请，生产技术部牵头组织相关部室队组进行现场验收，验收合格后方可投入使用；
4、本标准只限于凤凰山矿井下生产范围；二、绞车底座的安装要求1、安装小绞车的巷道、硐室应符合设计要求，满足绞车安装和司机操作空间的要求，工程质量必须打到优良品，其附近无妨碍司机操作、影响绞车运行以及影响司机视线和注意力的设备、设施等。2、绞车最突出部位与最近轨道间的距离保持在0.4 米以上的安全距离，另一侧距离墙壁或棚腿应保持在0.2 米以上距离。3、所有绞车必须使用混泥土基础固
定（水泥基础不准低于轨面），工作面进、回风巷安装11.4KW 绞车应根据现场的客观条件，按下列三种方式之一固定：A、混凝土基础固定；B、锚杆固定；C、临时绞车（使用期六个月以下）可采用压柱、戗柱稳固。如现场底板松软，底板不平或安装绞车的地点地势低应采用混凝土基础固定；如现场底板坚硬的岩石或硬煤层，上表面平整可采用锚杆固定，用混凝土基础固定时，水泥底座必须打在巷道的底板上，严禁打在浮煤矸上，且深度不得小于0.8 米，平面长、宽每侧距绞车地锚不得小于0.2 米；采用锚杆固定时，可将锚杆直接浇筑在地锚孔内，无论采用何种方式固定，所有绞车都必须配合绞车底座。55KW 绞车底座必须做水泥基础，浇注地锚固定绞车。4、倾斜井巷安设的绞车，其基础螺丝或地锚杆不得小于 6 根（2 度以下的巷道允许 4 根）。5、使用锚杆固定绞车时，杆体直径规定如下：11.4KW、25KW、45KW、55KW 绞车锚杆长度为 1.6 米、直径不小于22MM（锚杆必须使用专用绞车锚杆）。
6、锚杆应采用树脂锚杆或注浆水泥锚杆（注浆必须全锚固），锚杆的锚固深度，硬岩不得小于
1.2M，软岩或煤层、半煤层不得小于 1.4 米，且每根锚杆必须具有防拔和防转的性能，锚杆外露长度（以绞车基础的上平面算起）应保持130——200MM。固定绞车时，锚杆的上端应加设置直径100MM，厚8MM 以上的钢垫板并用双螺丝紧固，螺扣外漏部分应保持1——3 扣（个别地锚不够长，也可以单螺母紧固，但必须配弹簧垫），同部位螺丝、平垫规格必须一致。
7、安装55KW 绞车时，由生产部安排队组按绞车基础要求图纸施工，待绞车调试完毕后，进行二次浇注，符合绞车安装标准。8、采、掘巷道中，距工作或迎头最近的一部绞车，可以安装成便于搬迁的临时绞车，临时绞车可以采用压柱或戗固定，绞车运行坡度在 2 度及其以下时，可支设两根压和两根戗柱；2 度以上时（不含 2 度）应支设四根压住和两根戗柱。支设两根压柱时，压柱应打在绞车后部底座的两侧，支设四根压柱时，压柱应打在绞车前后底座的两侧，并且必须垂直于顶板。戗柱要有深度不小于100MM 的柱窝。压柱和戗柱的规格应采用直径180MM 以上的优质松木，同时必须打紧背牢。9、绞车底座应与轨枕上平面持平，所有安
装使用的绞车必须符合《煤矿机电设备完好标准》中有关调度绞车的完好标准。三、绞车安装标准及技术要求1、绞车的安装标准、 1.1 绞车的安装执行“谁使用、谁安装、谁维修”的原则，安装前由使用单位定出绞车的安装位置，生产部安排有关队组打绞车地锚或水泥基础，然后由使用单位自己安装。1.2 安装小绞车的巷道、硐室应符合设计要求，满足绞车安装和司机操作空间的要求，工程质量必须打到优良品，其附近无妨碍司机操作、影响绞车运行以及影响司机视线和注意力的设备、设施等。 1.3 根据我矿的客观条件。绞车钢丝绳绳头一律使用插接的方法固定，其插接长度必须大于钢丝绳直径的15 倍，且不得小于300 毫米，钩头应配备绳皮、绳卡。1.4 每部绞车必须在其运行下出绳方向出口处安装一组托绳轮，双向运行的绞车根据现场实际情况在两个方向前方 5 米范围内各安设一组。托绳轮应固定牢固，转动灵活，如本部绞车的牵引范围内遇有拐弯，必须在拐弯的内侧巷壁安设1-3 组立滚，在弯道中间安设适当的五星轮。移交时随绞车同时移交. 1.5 所有材料斜井上水平车场阻车器
两侧必须有躲避硐（规格2.4M×1.5M×2M），下水平阻车器一侧必须有信号躲避硐，硐室的大小应满足信号的安设、操作和2-3 人的安全躲避。1.6 超过7°（含7°）坡的必须安装25KW 绞车。2、绞车信号要求2.1 所有绞车都必须安装灵敏、可靠的“双向往返声光”信号，双向使用的绞车，禁止使用没有反馈性能的“单向信号”或“串联信号”。 2.2 所有投入运行的绞车，必须配齐绞车参数牌板和控制牌板（双向绞车牌板根据巷道坡度实际情况核定并填写双向运行技术参数），且必须吊挂整齐、稳固。控制牌板上的双向按钮及信号按钮，必须方便司机在岗位上操作，技术参数牌板上的各项数据依据本部绞车的牵引力和巷道的最大坡度，按照《煤矿安全规程》给定的公式进行计算后填写清楚，其最多允许挂车数量必须与车场实际长度相符。2.3 斜井提升的绞车，除必须在绞车附近配备一块技术参数牌板外，在斜井下部车场的摘挂钩地点处，也必须配备一块与上部车场相一致的技术参数牌板。3、钢丝绳的标准要求 3.1、使用中的钢丝绳必须符合《煤矿安全规程》第8 章第三节中有关钢丝绳的规
定。 3.2 根据我矿的客观条件。绞车钢丝绳绳头一律使用插接的方法固定，其插接长度必须大于钢丝绳直径的15 倍，且不得小于300 毫米，钩头应配备绳皮、绳卡。3.3 12 度及其以上的倾斜井巷提升使用的钢丝绳，必须加装保险绳，保险绳与主绳的连接规定为将保险绳的一头绳卡卡紧，卡的压绳板一律在长绳的一侧，数量不小于 3 道（绳直径在19 毫米以上不小于 4 道），绳卡间距应小于绳径的 6 倍，并且末道绳卡距绳头的距离应保持在100——150 毫米的长度，绳头不得散股。3.4 JD—11.4KW 绞车应使用6×19×Φ15.5 毫米的钢丝绳，JD—25KW 绞车应使用6×19×Φ21.5 毫米的钢丝绳，JD—45KW、55KW 绞车应使用6×19×Φ 24.5 毫米的钢丝绳，且钢丝绳缠满后不得超过绞车滚筒轮缘。 3.5 钢丝绳在绞车滚筒上的固定必须用压绳板压紧，压绳板不得少于2 道，并且不得将绳芯或绳股剁掉，绳头应绑扎牢固，不得出现散股，同时钢丝绳在滚筒上经常缠绕留 3 圈绳，以防钢丝绳放空后将绳拽脱。 3.6 本着保证安全的原则，当绞车钢丝绳不够长时，不允许使用有插接的钢丝绳，绳头
