数控刀柄锥柄标准简介目前，数控铣床和镗铣加工中心使用最多的仍是7∶24工具锥柄。
但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。
对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。
自动换刀机床常用的7∶24工具锥柄标准主要有：1. 中国国家标准GB/T10944-1,2－2006 “自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄-第一,二部分”；刀柄代号JT50(45)(40)-××2.国际标准ISO7388/1/2：2007（30、40、45、50、60号工具锥柄）；刀柄代号：IV50(30)(45)(40)(60)-××,或SK50(40)-××3.德国标准DIN69871－1：1995（30、40、45、50和60号工具锥柄）刀柄代号：DV50(30)(45)(40)(60)-××,或SK50(40)-××4.日本标准JIS B6339：1998（30、35、40、45、50、55和60号工具锥柄）刀柄代号：BT50(30)(45)(40)(60)-××5.美国标准AMSEB5.50－1994（30、40、45、50和60号工具锥柄），刀柄代号：CAT50(30)(45)(40)(60)-××以上标准中，中国国家标准GB/T10944-1,2－2006与国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995可以互换在我国国内的机床中，中国国家标准GB/T10944-1,2－2006（或国际标准ISO7388/1/2：2007及德国标准DIN69871－1：1995）与日本标准JIS B6339：1998用得最多。
另外，最新的双面定位的7∶24工具锥柄,主要以日本BIG（大昭和）公司的BIG-plus标准为代表（有专利），代号为BBT50(40)-××手动换刀用7∶24工具锥柄的常见标准有:1.国家标准GB3837-20012.国际标准ISO297-19883.德国标准DIN2080-1979以上刀柄代号：NT50(40)(30)-××（在国内，其工具锥柄代号为“ST”）。
加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上， IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称 NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2） DIN 69871 型（简称JT、 DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和 DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3） ISO 7388/1 型（简称 IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4） MAS BT 型（简称 BT）BT型是日本标准，安装尺寸与 DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
加工中心刀柄的种类和用途刀柄是机床和刀具的连接体，刀柄是影响同心度和动平衡一个关键环节，千万不能将它当成一般的部件来看待。
同心度可以决定刀具在旋转一周的情况下各切刃部分的切削量是否均匀；在主轴旋转时动不平衡将产生周期性的震动。
今天和大家聊一聊关于加工中心刀柄的知识。
如今数控机床在工厂里得到了广泛的应用，这些机床和使用的工具来自世界各地，有着不同的型号和标准。
你知道加工中心BT 刀柄中的7：24是什么意思吗？你又知道BT、NT、JT、IT、CAT是什么标准吗？往下看↓↓一、根据主轴锥孔分两大类按加工中心主轴装刀孔的锥度通常分为两大类：①锥度为7：24的SK通用刀柄；②锥度为1：10的HSK真空刀柄。
1、锥度为7：24的SK通用刀柄7：24指的是刀柄锥度为7：24，为单独的锥面定位，锥柄较长。
锥体表面同时要起两个重要作用，即刀柄相对于主轴的精确定位以及实现刀柄夹紧。
优点：不自锁，可以实现快速装卸刀具；制造刀柄只要将锥角加工到高精度即可保证连接的精度，所以刀柄成本相对较低。
缺点：在高速旋转时主轴前端锥孔会发生膨胀，膨胀量的大小随着旋转半径与转速的增大而增大，锥度连接刚度会降低，在拉杆拉力的作用下，刀柄的轴向位移也会发生改变。
每次换刀后刀柄的径向尺寸都会发生改变，存在着重复定位精度不稳定的问题。
锥度为7：24的通用刀柄通常有五种标准和规格：①国际标准 IS0 7388/1 （简称IV或IT）；②日本标准 MAS BT（简称BT）；③德国标准 DIN 2080型（简称 NT或ST）；④美国标准 ANSI/ASME（简称CAT）；⑤DIN 69871 型（简称JT、DIN、DAT或者DV）；拉紧方式：NT型刀柄是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
通用性：①目前国内使用最多的是DIN 69871型（即JT）和日本MAS BT 型两种刀柄；②DIN 69871型的刀柄还可以安装在ANSI/ASME主轴锥孔的机床上；③国际标准IS0 7388/1型的刀柄还可以安装在DIN 69871型、ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。

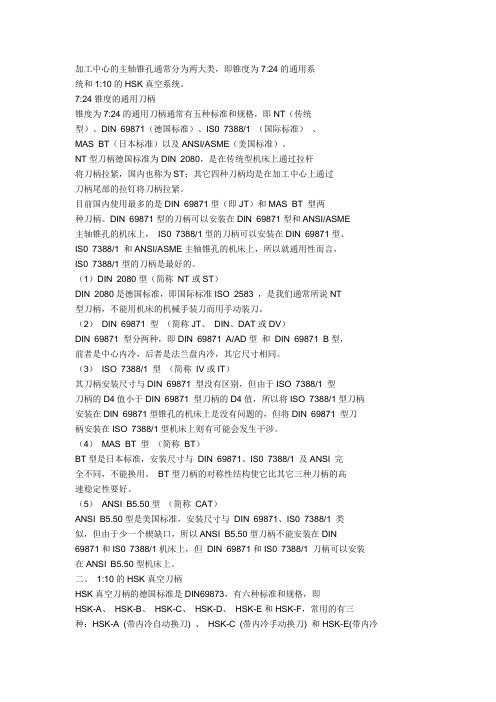

加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DAT或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
HSK真空刀柄一种新型的高速锥型刀柄，采用锥面与端面双重定位的方式，在足够大的拉紧力作用下，HSK1：10空心工具锥柄和主轴1：10锥孔之间在整个锥面和支承平面上产生摩擦，提供封闭结构的径向定位，平面夹紧定位防止刀柄的轴向窜动，其径向跳动不超过3μm，轴向重复定位精度高达1μm。
传统的BT刀具系统的加工性能已难以满足高速切削的要求。
HSK（德文Hohlschaftkegel缩写）刀柄是德国阿亨（Aachen）工业大学机床研究所在20世纪90年代初开发的一种双面夹紧刀柄，它是双面夹紧刀柄中最具有代表性的，在高速切削加工中应用越来越广泛。
从1987年开始，由德国阿亨工业大学机床实验室以及一些工具制造厂、机床制造厂、用户企业等30多个单位成立了专题工作组，在M.Weck教授领导下开始了新型工具系统的研究开发工作。
经过第一轮研究，工作组于1990年7月向德国工业标准组织提交了「自动换刀空心柄」标准建议。
德国于1991年7月公布了HSK刀具系统的DIN标准草案，并向国际标准化组织建议制定相关ISO标准。
1992年5月，国际标准化组织ISOT/TC29（工具技术委员会）决定暂不制订自动换刀空心柄的ISO标准。
经过工作组的第二轮研究，德国于1993年制定了HSK工具系统的正式工业标准DIN69893。
1996年5月，在ISO/TC29/WG33审议会上，制订了以DIN69893为基础的HSK刀具系统的ISO标准草案ISO/DIS12164。
经过多次修订后，于2001年颁布了HSK刀具系统正式ISO标准ISO12164。
HSK刀柄要求高精度制造等级，刀锥度和主轴锥度接收器之间的公差通常小于0.002mm，需要高精度的测量仪表，德国戴博Diebold自行设计制造了HSK测量系统和先进的平衡设备，并开发了HSK夹紧装置模具化系统和平衡适配器。
德国戴博Diebold主轴拉力计HSK-A80测力器1）为什么叫做"HSK"?答：因为德文全称是Hohl Shaft Kegel；中文是空心锥度刀柄;英文是Hollow Taper Shank。
加工中心刀柄的标准7:24的刀柄有：JT 系列刀柄（ISO、德国DIN标准、中国GB标准）BT 系列刀柄（日本MAS标准）JT-WA系列刀柄（德国VDI标准）JT-U系列刀柄（美国ANSI标准）CAT系列刀柄（美国ANSI标准-卡特彼勒）ST 系列刀柄（中国GB标准）SK 系列刀柄（德国DIN标准）分类：加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、锥度为7:24的通用刀柄通常有五种标准和规格:NT（传统型）简称NT或ST）DIN 69871（德国标准）（简称JT、DIN、DAT或DV）IS0 7388/1 （国际标准）（简称IV或IT）MAS BT（日本标准）（简称BT）ANSI/ASME（美国标准）（简称CAT）★NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
★拉钉有三个关键参数：θ角、长度l以及螺纹G关于刀柄拉钉的θ角有如下几种情况：1、MAS BT（日本标准）刀柄拉钉θ角有45°、60°和90°之分，常用的是45°和60°的；2、DIN 69871刀柄拉钉（通常称为DIN 69872－40/50）θ角只有75°一种；3、IS0 7388/1刀柄拉钉（通常称为IS0 7388/2－40/50）θ角有45°和75°之分；4、ANSI/ASME（美国标准）刀柄拉钉θ角有45°、60°和90°之分。
标准目前主要标准有BT、SK、CAPTO、BBT、HSK等几种规格的主轴型号。
BT，BBT，均为日本标准，现也是普遍使用的一种标准。
SK（DIN6987）德国标准传统刀柄，有ER型，强力型，侧固型，平面铣刀型，钻夹头，莫氏锥柄现代有液压刀柄，热胀刀柄，PG（冷压）型。
HSK刀柄简介在高速切削加工已成为机械加工制造技术重要的环节。
传统的BT刀具系统的加工性能已难以满足高速切削的要求。
目前高速切削应用较广泛的有德国的HSK （德文Hohl Shaft Kegel缩写）刀具系统、美国的KM 刀具系统、日本的NC5、BIG-PLUS刀具系统等以上皆属于两面拘束刀柄。
而刀具系统能在高速下进行切削加工，应满足以下基本条件：1. 较高的系统精度系统精度包括系统定位夹持精度和刀具重复定位精度，前者指刀具与刀柄、刀柄与机床主轴的连接精度；后者指每次换刀后刀具系统精度的一致性。
刀具系统具有较高的系统精度，才能保证高速加工条件下刀具系统应有的静态和动态稳定性。
2. 较高的系统刚度刀具系统的静、动刚度是影响加工精度及切削性能的重要因素。
刀具系统刚度不足会导致刀具系统振动，从而降低加工精度，并加剧刀具的磨损，降低刀具的使用寿命。
3. 较好的动平衡性高速切削加工条件下，微小质量的不平衡都会造成巨大的离心力，在加工过程中引起机床的急剧振动。
因此，高速刀具系统的动平衡非常重要。
二、HSK工具系统标准的制订从1987年开始，由德国阿亨工业大学机床实验室以及一些工具制造厂、机床制造厂、用户企业等30多个单位成立了专题工作组，在M.Weck 教授领导下开始了新型工具系统的研究开发工作。
经过第一轮研究，工作组于1990年7月向德国工业标准组织提交了「自动换刀空心柄」标准建议。
德国于1991年7月公布了HSK刀具系统的DIN标准草案，并向国际标准化组织建议制定相关ISO标准。
1992年5月，国际标准化组织ISOT/TC29（工具技术委员会）决定暂不制订自动换刀空心柄的ISO标准。
数控刀具中刀柄的应用知识加工中心的主轴锥孔通常分为两大类，即锥度为7:24的通用系统和1:10的HSK真空系统。
一、7:24锥度的通用刀柄7:24锥度的通用刀柄锥度为7:24的通用刀柄通常有五种标准和规格，即NT（传统型）、DIN 69871（德国标准）、IS0 7388/1 （国际标准）、MAS BT（日本标准）以及ANSI/ASME（美国标准）。
NT型刀柄德国标准为DIN 2080，是在传统型机床上通过拉杆将刀柄拉紧，国内也称为ST；其它四种刀柄均是在加工中心上通过刀柄尾部的拉钉将刀柄拉紧。
目前国内使用最多的是DIN 69871型（即JT）和MAS BT 型两种刀柄。
DIN 69871型的刀柄可以安装在DIN 69871型和ANSI/ASME主轴锥孔的机床上，IS0 7388/1型的刀柄可以安装在DIN 69871型、IS0 7388/1 和ANSI/ASME主轴锥孔的机床上，所以就通用性而言，IS0 7388/1型的刀柄是最好的。
（1）DIN 2080型（简称NT或ST）DIN 2080是德国标准，即国际标准ISO 2583 ，是我们通常所说NT型刀柄，不能用机床的机械手装刀而用手动装刀。
（2）DIN 69871 型（简称JT、DIN、DA T或DV）DIN 69871 型分两种，即DIN 69871 A/AD型和DIN 69871 B型，前者是中心内冷，后者是法兰盘内冷，其它尺寸相同。
（3）ISO 7388/1 型（简称IV或IT）其刀柄安装尺寸与DIN 69871 型没有区别，但由于ISO 7388/1 型刀柄的D4值小于DIN 69871 型刀柄的D4值，所以将ISO 7388/1型刀柄安装在DIN 69871型锥孔的机床上是没有问题的，但将DIN 69871 型刀柄安装在ISO 7388/1型机床上则有可能会发生干涉。
（4）MAS BT 型（简称BT）BT型是日本标准，安装尺寸与DIN 69871、IS0 7388/1 及ANSI 完全不同，不能换用。
