国家电网公司变电检测通用管理规定 第1分册 红外热像检测细则

变电站红外线测温工作标准一、红外线测温设备及管理1. 以变电站的红外线成像仪（以下简称热像仪）为主要设备，各变电站、巡检班配备的红外线测温仪（以下简称测温枪）为辅助设备。

2. 热像仪平时在新会站保管，由新会站当值的值长负责管理。

变电部制定各巡检班、变电站热像仪的使用计划时间表，各巡检班、变电站根据计划在指定时间段内向新会站借用及归还热像仪，由新会站当值值长负责交接及检查，并办理借用、归还登记手续。

二、每月定期红外线测温1. 各变电站每月定期使用热像仪进行进行一次红外线测温，具体日期根据变电部的热像仪使用计划时间表确定。

2. 测温时利用红外线热像仪对所有设备进行扫描，无异常时不需要拍照（指定拍照点除外）。

扫描重点参考《供电局红外检测工作管理规定》附件。

对发现异常发热点时必须进行红外线拍照，注意记录当时流过发热点的电流及环境温度。

3. 要注意红外线扫描的次序，不能漏巡设备。

对于高压场地的线路，宜从线路A架引落线夹开始，沿着电流的方向到线路刀闸、开关、CT、母线刀闸、母线T 型引落线夹。

旁路刀闸带上负荷时应注意补测。

特别不要遗漏10kV线路穿墙套管两侧、特别是户外侧的测温。

4. 需要对每台主变进行红外线拍照，从上（主控楼等高处）、前、后三个方向拍照三张。

5. 需要对220kV、110kV母线进行红外线拍照。

每个设备间隔上的母线T型引落线夹（三相）一张；对于有两段母线的，只对设备接入运行（或热备用）的那段母线T型引落线夹拍照。

另外，每组母线连接跳弓（三相）拍一张。

6. 需要对每组电抗器各拍一张红外线照片。

主变电抗器因为不能开门进入的可以不拍照，但应尽量透过窗户进行红外线扫描。

7. 对设备进行拍照时，必须记录清楚设备名称、部位，以及热像仪自动生成的文件名，以便编写测温报告及检修。

8. 要注意时间性负荷的设备测温，特别是部分夜间负荷较大的10kV线路，应该选取设备负荷最大的时段进行测温扫描。

三、加强测温1. 已经发现但未能安排停电处理的异常发热点，必须利用测温枪加强测温，测温周期根据设备发热程度具体确定，但最长不准超过七天。

变电所红外线测温仪使用管理制度1. 引言为确保变电所红外线测温仪的正常使用和管理，加强对变电所电力设备的监测与管理，制定本制度。

2. 适用范围本制度适用于变电所内所有使用红外线测温仪的人员。

3. 用途1.用于随时监测设备温度，发现设备异常，及时处理，保障电力系统的正常运行。

2.用于定期巡检，及时掌握设备的热状态及变化趋势。

4. 职责1.变电所主管负责红外线测温仪的采购、管理和维护工作。

2.计量室负责对测量设备进行定期验证和校准。

3.使用人员负责按规定正确使用仪器，并定期进行维护和保养。

4.监督人员负责监督红外线测温仪的使用和维护保养，并定期进行检查。

5. 使用规定1.使用前应确定被测目标适用于红外线测温，并确认在安全距离范围内进行测量。

2.确保测量距离符合设备规定，且能够准确测量光学视场中的整个目标。

3.使用时应保持测量设备的光学仪器干净和透明，防止测量的精度降低。

4.仪器使用应由指定及受过培训的人员进行，必要时需要配备辅助设备。

5.使用后应对设备进行清洁和保养，切勿使设备存放在潮湿、高温或强冲击的环境中。

6.临时停用或需要返修时，应将仪器放置在干燥安全的地方，以免设备受损。

6. 维护保养1.红外线测温仪在正常使用中定期对仪器进行清理、校验、保养。

2.定期检查和更换电池：电池寿命受环境温度和使用频率影响，需要经常测量，确认电池是否需要更换。

3.保持仪器的正常状态：仪器在暂停使用时，应保证其存放在干燥的环境中，当光学设备表面受污损时，应及时擦拭或更换。

7. 安全要求1.检测时必须佩戴个人防护装置。

2.避免测量人员直视测量目标，避免红外线对眼睛造成的危害。

3.不使用在易燃、易爆、有毒有害物品附近。

4.防止仪器遭受外力冲击或损坏。

8. 违规与处罚对于不按照管理规定使用、保养和维护红外线测温仪的行为，视情况给予警告、通报批评、罚款、停职等处罚。

9. 附件无10. 结语通过制定本管理制度，将保障变电所内设备温度的监测与管理，并减少仪器的故障率，提高电力设备的使用寿命。

规章制度编号：国网（运检/3）829-2017 国家电网公司变电检测管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）变电检测管理，提高检测水平,保证检测质量，依据国家法律法规及公司有关规定,制定本规定。

第二条本规定对变电设备检测职责分工、检测分类、检测周期、检测计划、检测准备、检测实施、检测验收、检测报告、检测分析等方面做出规定。

第三条变电检测管理坚持“安全第一、统筹安排、分级负责、标准作业、应试必试"的原则.安全第一指检测工作应保证人身、设备安全，不发生人身伤害，不影响设备正常运行。

统筹安排指检测计划和工程项目计划结合、二次设备校验和一次设备检测结合、同一间隔设备检测工作结合，统筹安排，减少间隔或回路设备停电次数和时间。

分级负责指一类变电站执行国网评价中心、省评价中心、省检修公司三级检测机制；其它变电站执行省评价中心、运维单位二级检测机制。

标准作业指检测工作应全面执行标准化作业，应实现对作业风险、关键环节的有效控制,确保作业全过程安全和质量的可控、能控、在控。

应试必试指严格按照周期、标准开展检测工作.第四条本规定适用于公司系统35kV及以上变压器(电抗器)、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的检测工作.第五条检测人员在现场检测工作中应高度重视人身安全，针对带电设备、启停操作中的设备、瓷质设备、充油设备、含有毒气体设备、运行异常设备及其他高风险设备或环境等应开展安全风险分析，确认无风险或采取可靠的安全防护措施后方可开展工作，严防工作中发生人身伤害。

第二章职责分工第一节总部职责第六条国家电网公司运维检修部（以下简称“国网运检部”）履行以下职责：（一）贯彻落实国家相关法律法规、行业标准及公司有关标准、规程、制度、规定；（二）组织制定公司检测管理制度、技术标准;（三）指导、监督、检查、考核省公司、国网评价中心检测工作，协调解决相关问题；（四）建立公司变电设备带电检测装备检测体系；（五）组织公司检测技术培训、交流和推广。

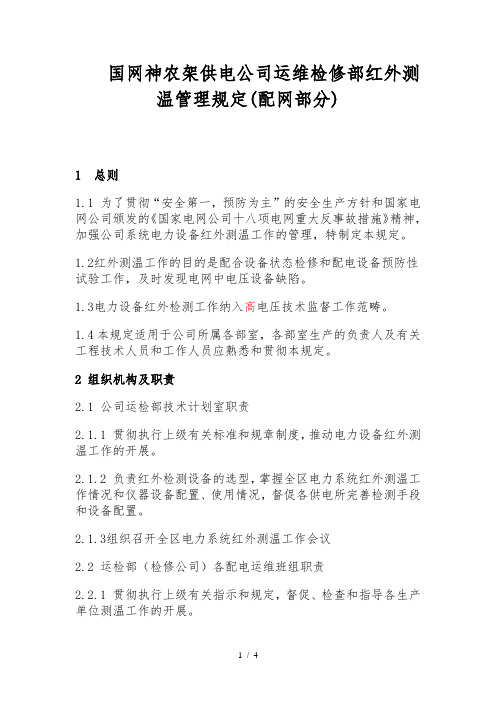

国网神农架供电公司运维检修部红外测温管理规定(配网部分)1 总则1.1 为了贯彻“安全第一，预防为主”的安全生产方针和国家电网公司颁发的《国家电网公司十八项电网重大反事故措施》精神，加强公司系统电力设备红外测温工作的管理，特制定本规定。

1.2红外测温工作的目的是配合设备状态检修和配电设备预防性试验工作，及时发现电网中电压设备缺陷。

1.3电力设备红外检测工作纳入高电压技术监督工作范畴。

1.4本规定适用于公司所属各部室，各部室生产的负责人及有关工程技术人员和工作人员应熟悉和贯彻本规定。

2 组织机构及职责2.1 公司运检部技术计划室职责2.1.1 贯彻执行上级有关标准和规章制度，推动电力设备红外测温工作的开展。

2.1.2 负责红外检测设备的选型，掌握全区电力系统红外测温工作情况和仪器设备配置、使用情况，督促各供电所完善检测手段和设备配置。

2.1.3组织召开全区电力系统红外测温工作会议2.2 运检部（检修公司）各配电运维班组职责2.2.1 贯彻执行上级有关指示和规定，督促、检查和指导各生产单位测温工作的开展。

2.2.2 及时了解红外测温工作技术的发展状况，开展有关红外检测诊断技术问题的研究。

2.2.3 每年对公司所属配网线路的运行设备至少进行一次红外测温，并参及重大故障的分析，组织提出反事故措施。

2.2.4 及时掌握公司系统红外检测仪器的配置和使用情况，负责定期检查和校验红外测温仪器设备的状态和精度；参及红外测温仪器的选型调研，及时向公司汇报红外测温工作开展及仪器设备使用情况。

2.2.5 具体负责组织配电红外测温专业培训和工作会议，提供相关专业技术资料。

2.2.6 负责审查各供电所提交的配网线路设备红外测温重大、紧急缺陷报告，并建立技术档案。

2.2.7 负责对各供电所的红外测温工作进行考核和评比，编写全区年度工作总结。

2.3 各单位职责2.3.1 贯彻执行上级有关指示和各项规章制度，积极开展红外测温工作。

技能认证变配电运行值班员考试(习题卷12)第1部分：单项选择题，共49题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]当重庆电网解列成几个部分时，独网运行电网容量在 3000 兆瓦及以上的，频率超过( )赫兹为异常频率。

A)50±0.5B)50±0.4C)50±0.3D)50±0.2答案:D解析:2.[单选题]交流窜电告警电压值应取( )A)5VB)10VC)40VD)220V答案:B解析:3.[单选题]对于同一电容器，两次连续投切中间应断开（____）min 时间以上。

A)5B)10C)30D)60答案:A解析:4.[单选题]切换不同电源点的站用变时，严禁站用变（ ），严防造成站用变倒送电。

A)高压侧并列B)低压侧并列C)断开低压侧D)断开高压侧答案:B解析:5.[单选题]使用摇表测量绝缘电阻，正常摇测转速为( )r/minA)90B)120C)150D)180答案:B解析:6.[单选题]直流充电装置出厂验收，进行控制程序试验时，要求试验充电装置应具备自动恢复功能，装置停电时间超过C)恒压充电→恒流充电→浮充电D)恒压充电→浮充电答案:A解析:7.[单选题]油纸电容型穿墙套管在最低环境温度下不应出现( )。

A)正压B)负压C)放电D)结霜答案:B解析:8.[单选题]对于超高压长距离输电线路，为降低内部过电压，减少线路故障影响范围，常在主干线中段设置( )。

A)枢纽变电站B)开关站C)中间变电站D)地区变电站答案:B解析:9.[单选题]隔离开关电动操动机构操作电压应在额定电压的（____）之间。

A)85%～110%B)50%～85%C)45%～75%D)75%～105%答案:A解析:10.[单选题]铁芯电抗器铁芯应( )。

A)不接地B)一点接地C)两点接地D)多点接地答案:B解析:11.[单选题]35kV安全净距为( )。

A)0.2B)0.25C)0.35D)0.4答案:D解析:12.[单选题]操作完毕在报告调度员操作执行完毕前要做的工作是( )。

单位内部认证变配电运行值班员考试(试卷编号1161)1.[单选题]主变压器不停电更换故障风扇后合上冷却风扇电源，检查风扇( )应正确。

A)风量B)转速C)转向D)噪音答案:C解析:2.[单选题]正压式消防空气呼吸器是用于( )环境中的呼吸器。

A)有氧B)无氧C)易燃易爆D)室内答案:B解析:3.[单选题]断路器套管裂纹绝缘强度（____）。

A)不变B)升高C)降低D)时升时降答案:C解析:4.[单选题]对BP-2B母差保护装置，出现( )异常状况时，不发“开入异常”告警。

A)刀闸辅助接点与一次系统运行状态不对应B)误投“母线分列运行”压板C)失灵接点误起动D)母线PT失压答案:D解析:5.[单选题]电容式电压互感器( )可能为：一次接线端子绝缘不良或直接碰及油箱。

A)二次无电压输出B)开口三角电压异常升高C)二次电压低D)二次电压波动6.[单选题]断路器连接瓷套法兰所用的橡皮垫压缩量不宜超过其厚度的（____）。

A)1212122021年1月5日B)1212122021年1月3日C)1212122021年1月2日D)1212122021年1月4日答案:B解析:7.[单选题]微机防误、监控系统防误、集控站中央监控系统防误应制定（ ）管理办法。

A)维护、主机数据库、口令权限B)操作、口令权限C)主机数据库、口令权限D)维护、口令权限答案:C解析:8.[单选题]下列哪项不是变压器套管常见的发热原因( )。

A)导电杆与绕组引线接触不良B)漏磁C)套管介质损耗增大D)套管表面污秽答案:B解析:9.[单选题]本网现役的微机线路保护WXB-11、CSL-101、PSL-602、LFP-901/902、RCS-901/902等与收发信机配合构成高频闭锁和高频方向保护；当“ 高频投入” （或“ 投主保护” ）压板退出运行，（ ）。

A)收发信机及其通道不能正常工作B)收发信机及其通道仍能正常工作，但停信及跳闸逻辑不能工作C)收发信机及其通道仍能正常工作，但停信逻辑可以工作，跳闸逻辑不能工作D)收发信机及其通道不能正常工作，但停信及跳闸逻辑能工作答案:B解析:10.[单选题]通风口应有防止雨水进入室内措施，并安装金属网，网眼最大直径应小于（ ）。

变电所红外线测温仪使用管理制度范文第一章总则第一条为了规范变电所红外线测温仪的使用管理，确保设备正常运行和人员安全，根据相关法律法规和规章制度，制定本管理制度。

第二条本管理制度适用于变电所内所有红外线测温仪的使用管理。

第三条变电所红外线测温仪使用管理的目标是确保设备使用安全、准确和有效，提高设备的维护保养水平，提升设备的使用效率和可靠性。

第四条变电所红外线测温仪的使用单位应制定相应的操作规程，明确设备的使用流程和操作要求，保证设备的正常运行和使用安全。

所有使用单位应遵守操作规程，并进行必要的培训，提高操作人员的技术水平和安全意识。

第五条变电所红外线测温仪应定期进行维护保养，保持设备的正常状态。

对于出现故障或损坏的设备，应及时进行维修或更换，确保设备能够正常使用。

第二章设备管理第六条变电所红外线测温仪的使用单位应建立设备档案，包括设备的基本信息、购买来源、发票等相关资料。

设备档案应定期更新，保持信息的准确性和完整性。

第七条变电所红外线测温仪的使用单位应对设备进行定期检查，确保设备的正常运行和安全使用。

检查内容包括设备外观、电源线、探测探头等部分的正常工作状态。

第八条变电所红外线测温仪的使用单位应对设备进行定期维护保养，清洁设备外壳、检查设备电源线等部分的连接情况，确保设备的正常运行。

第九条变电所红外线测温仪的使用单位应建立设备维修保养记录，记录设备维护保养的时间、内容、人员等相关信息。

维修保养记录应保存至少三年，供后续查询和分析使用。

第十条变电所红外线测温仪的使用单位应定期对设备进行校准，确保设备测量结果的准确性。

校准周期应根据设备的使用频率和要求确定。

第十一条变电所红外线测温仪的使用单位应按照规定的安全电压范围使用设备，禁止随意拆卸设备外壳、更换设备内部零部件等操作。

第三章人员管理第十二条变电所红外线测温仪的使用单位应建立设备使用人员名册，记录设备使用人员的基本信息、培训情况等相关信息。

第十三条变电所红外线测温仪的使用单位应进行定期的技术培训，提高设备使用人员的技术水平和安全意识。

红外线测温管理为了加强我厂红外检测与诊断工作，进一步规范电网红外检测工作，保障红外测温设备能够有效的发挥作用，充分发挥红外检测技术对电网安全运行的作用，参照中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》及《华北电网有限公司红外技术管理制度》，并结合我厂使用红外检测设备的实际情况，特制订本制度。

本制度适用于我厂带电设备红外检测、诊断和相应管理工作。

一、总则（一）本制度规定了电气设备红外检测工作的管理要求，提出了诊断技术和过热缺陷的判断方法。

我厂生产技术部全面负责红外检测的技术管理工作。

（二）各生产单位应明确一名生产领导分管红外检测工作。

必须设立红外检测的专（兼）责人，负责指导和协调本单位的红外监督工作。

（四）各生产单位应负责对红外检测设备的使用、缺陷的汇总、总结及上报工作。

（五）各生产单位班组（变电站）的主要任务是负责本单位带电设备红外检测与诊断工作，负责红外检测诊断技术的应用和红外检测设备管理。

（六）人员基本要求1、从事红外检测与诊断工作的人员应具备以下素质：(1)从事红外检测与诊断工作的人员应熟悉红外检测与诊断技术的基本原理，掌握红外检测仪器的工作原理、主要性能、技术指标以及操作方法，并能熟练操作红外检测仪器。

(2)从事红外检测与诊断工作的人员应了解电气设备的性能、结构、运行状况。

(3)从事红外检测与诊断工作的人员应熟悉掌握中华人民共和国电力行业标准DL/T664-1999《带电设备红外诊断技术应用导则》和本管理制度，掌握《国家电网公司电力安全工作规程（变电站和发电厂电气部分、电力线路部分）（试行）》和现场试验的有关安全规定。

2、红外检测的范围：只要表面发出的红外辐射不受阻挡都属于红外诊断的有效监测设备。

例如：旋转电机、变压器、断路器、互感器、电力电容器、避雷器、电力电缆、母线、导线、绝缘子串、组合电器、低压电器及二次回路等。

二、红外检测与诊断的基本要求(一)对检测设备的要求1、红外测温仪应操作简单，携带方便，测温精确度高，测量结果的重复性好，不受测量环境中高压电磁场的干扰，仪器应满足现场带电实测对距离的要求，并应能对表面放射率、大气环境参数、测量距离等进行修正以保证测量结果的真实性。

规章制度编号：国网（运检/4）12***-2016 国家电网公司变电验收通用管理规定第1分册油浸式变压器（电抗器）验收细则国家电网公司二〇一六年十月目录前言 (III)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 厂内验收 (1)3.1 关键点见证 (1)3.2 出厂验收 (2)4 到货验收 (2)4.1 参加人员 (2)4.2 验收要求 (2)4.3 异常处置 (3)5 隐蔽工程验收 (3)5.1 参加人员 (3)5.2 验收要求 (3)5.3 异常处置 (3)6 中间验收 (3)6.1 参加人员 (3)6.2 验收要求 (3)6.3 异常处置 (4)7 竣工（预）验收 (4)7.1 参加人员 (4)7.2 验收要求 (4)7.3 异常处置 (4)8 启动验收 (4)8.1 参加人员 (4)8.2 验收要求 (4)8.3 异常处置 (4)附录 A （规范性附录）验收标准卡 (5)A.1 变压器可研初设审查验收标准卡 (5)A.2 变压器关键点见证标准卡 (7)A.3 变压器出厂验收（外观）标准卡 (10)A.4 变压器绝缘油验收标准卡 (11)A.5 500（330）kV-1000kV 变压器出厂验收（试验）标准卡 (13)A.6 110（66）kV -220kV 变压器出厂验收（试验）标准卡 (20)A.7 35kV变压器出厂验收（试验）标准卡 (27)A.8 变压器到货验收标准卡 (31)A.9 变压器隐蔽工程验收标准卡 (34)A.10 变压器中间验收（组部件安装）标准卡 (36)A.11 变压器中间验收（抽真空注油）标准卡 (41)A.12 变压器中间验收（热油循环）标准卡 (43)A.13 变压器交接试验验收标准卡 (44)A.14 变压器竣工（预）验收标准卡 (49)A.15 变压器资料及文件验收标准卡 (55)A.16 变压器启动投运验收标准卡 (56)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。
