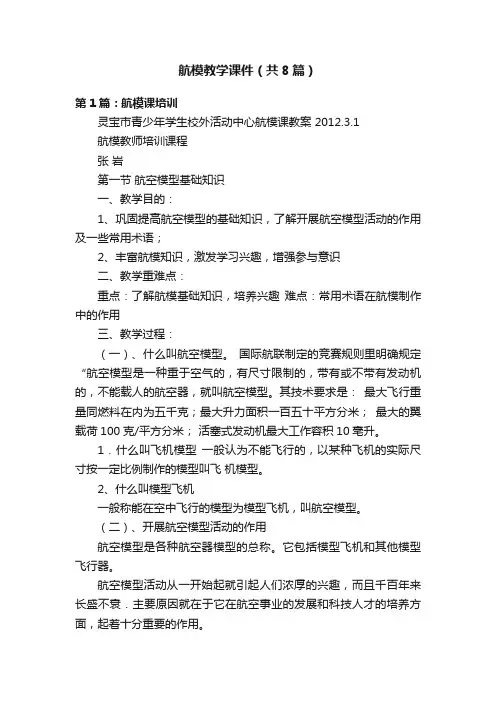

航模教学课件（共8篇）第1篇：航模课培训灵宝市青少年学生校外活动中心航模课教案 2012.3.1航模教师培训课程张岩第一节航空模型基础知识一、教学目的：1、巩固提高航空模型的基础知识，了解开展航空模型活动的作用及一些常用术语；2、丰富航模知识，激发学习兴趣，增强参与意识二、教学重难点：重点：了解航模基础知识，培养兴趣难点：常用术语在航模制作中的作用三、教学过程：（一）、什么叫航空模型。

国际航联制定的竞赛规则里明确规定“航空模型是一种重于空气的，有尺寸限制的，带有或不带有发动机的，不能载人的航空器，就叫航空模型。

其技术要求是：最大飞行重量同燃料在内为五千克；最大升力面积一百五十平方分米；最大的翼载荷100克/平方分米；活塞式发动机最大工作容积10亳升。

1．什么叫飞机模型一般认为不能飞行的，以某种飞机的实际尺寸按一定比例制作的模型叫飞机模型。

2、什么叫模型飞机一般称能在空中飞行的模型为模型飞机，叫航空模型。

（二）、开展航空模型活动的作用航空模型是各种航空器模型的总称。

它包括模型飞机和其他模型飞行器。

航空模型活动从一开始起就引起人们浓厚的兴趣，而且千百年来长盛不衰．主要原因就在于它在航空事业的发展和科技人才的培养方面，起着十分重要的作用。

1．航空模型是探索飞行奥秘的工具人类自古以来就幻想着飞行。

昆虫、岛禽、风吹起树叶和上升的炊烟，都曾引起过人类飞行的遐想。

西汉刘安在《淮南子》中记载着后羿的妻子嫦娥偷食了长生药而飞上月宫的美妙故事。

这反映了古人对飞行的追求和向往。

在载人的航空器出现之前，人类就创造了许多能飞的航空摸型。

不断地探索着飞行的奥秘。

距今两千多年前的春秋战国时期．我们的祖先就制作出能飞的木鸟模型。

《韩非子》记载着：“墨子为木鸢，三年而成，飞一日而败。

”宋朝李昉等人编的《太平御宽》中也有“张衡尝作木鸟，假以羽翩，腹中施机，能飞数里”的记载。

另外，还制作出种类繁多的孔明灯、风筝和竹蜻艇等。

唐代以后，我国的风筝传到国外，在世界上流传开来。

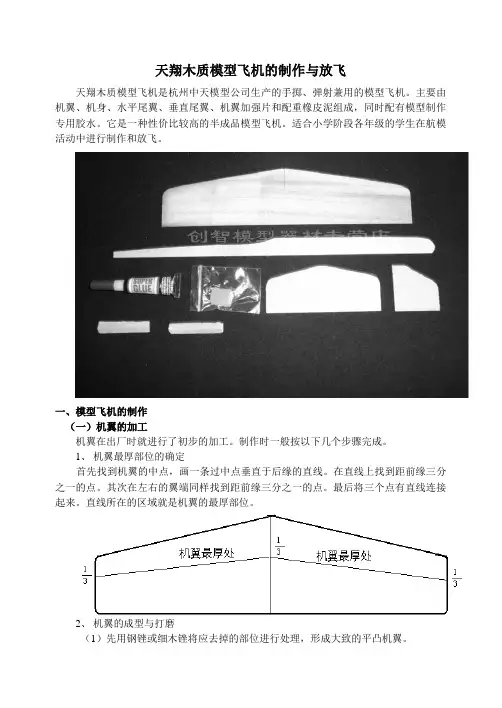

天翔木质模型飞机的制作与放飞天翔木质模型飞机是杭州中天模型公司生产的手掷、弹射兼用的模型飞机。

主要由机翼、机身、水平尾翼、垂直尾翼、机翼加强片和配重橡皮泥组成，同时配有模型制作专用胶水。

它是一种性价比较高的半成品模型飞机。

适合小学阶段各年级的学生在航模活动中进行制作和放飞。

一、模型飞机的制作（一）机翼的加工机翼在出厂时就进行了初步的加工。

制作时一般按以下几个步骤完成。

1、机翼最厚部位的确定首先找到机翼的中点，画一条过中点垂直于后缘的直线。

在直线上找到距前缘三分之一的点。

其次在左右的翼端同样找到距前缘三分之一的点。

最后将三个点有直线连接起来。

直线所在的区域就是机翼的最厚部位。

2、机翼的成型与打磨（1）先用钢锉或细木锉将应去掉的部位进行处理，形成大致的平凸机翼。

（2）先将粗细不同的砂纸用不干胶粘贴在平整的木块上作为打磨的工具。

用200号的砂纸进行打磨，去掉机翼各部分的毛刺，并进一步加工形成比较圆滑的弧形。

（3）用有400号的砂纸进行初步的抛光处理，尽量做到表面光滑左后用800号在砂纸做最厚的抛光。

（4）画出重心所在区域先以机翼的后缘为基准在机翼的下面（平面）画距后缘分别为2CM、3.5CM得两条直线，两条直线中间的区域就是重心所在的区域。

3、加工上反角第一步，在机翼上面的中线处用钢锯沿原有锯痕向下锯出一条线，并使剩余部分约有1毫米的木材，然后又三角锉适当错处一条沟槽。

第二步，在机翼的下面中线位置用小刀划一条浅浅的划痕，这样可以防止折上反角时出现毛刺。

第三步，用两手分别握住机翼的两侧轻轻向上用力弯折，使机翼向上弯曲的程度达到说明书要求的角度。

在折痕的内侧滴加胶水固定。

胶水凝固后机翼加工完成。

把带有缝隙的机翼轻轻一折不要折断用502胶水粘接粘接好的样子（二）机身的加工1、先用200号的砂纸对机身表面进行打磨同时去掉边角的毛刺。

然后分别用400号和800号的砂纸对记忆抛光2、从机头开始向后量出13.5厘米的点，并在机身的两侧画直线做出标记，直线的位置是机翼后缘的位置。

简易航空模型的制作从人类诞生以来，一直都有一个梦，梦想着能像鸟儿一样飞翔。

人类为此伤透了脑筋：为什么鸟儿有翅膀就能飞上天空，人类却不能。

为此，我们的祖先制作出了种类繁多的风筝、竹晴蜒、孔明灯和木鸟模型。

它们在飞机发明的过程中起了重要的作用。

经过一代又一代人的努力。

人类终于梦想成真了。

1903年,美国莱特兄弟(哥哥威尔伯,弟弟奥维尔)利用汽油发动机制造的“飞行者”号在美国基蒂霍克成功进行了历史上第一次机械动力飞行，12秒钟飞行了36米。

此后在第一次世界大战中，飞机的性能得到迅速改善。

1927年，美国飞行员林白曾驾驶“圣路易精神号（Spirit of Saint Louis）”成功飞越纽约和巴黎之间的大西洋，连续飞行5809公里，飞行时间为33小时50分钟。

但是，我国在航空同工业发达的国家相比，还有不少差距。

开展航空模型小制作活动，可以使学生了解我国航空发展的历史和现状，激发学生从小立志献身于祖国的航空事业，为四化建设作出贡献。

航空模型的制作需要运用许多的科学知识，通过模型的制作，可以启发学生运用所学知识勇于实践，培养动手能力和创造能力。

初级橡筋动力模型飞机初级橡筋动力模型飞机是一个比较典型的传统普及项目。

通过制作、放飞初级橡筋动力模型飞机，可以对带有动力的自由飞项目有一个初步了解，为进一步学习制作复杂的模型飞机打下一个扎实的基础，是在初级模型滑翔机的基础上学习的延伸。

下面让我们来做一架初级橡筋动力模型飞机.第一节飞机的制作一、材料工具：一套初级橡筋动力模型飞机材料。

砂纸板、壁纸刀、尖嘴钳、铅笔、尺子、透明胶带、双面胶带、模型快干胶（白乳胶、502胶水均可）。

二、制作过程：1、制作机翼：将吹塑纸按图示尺寸裁出左右机翼制作翼型：在距前缘25mm处弯折一下，使它向上凸起6mm。

具体做法：先在折痕处的机翼下面用铅笔压一条印，然后沿此线弯折。

制作上反角：在每边距翼尖110mm处，从折痕到前缘切开一个口，再把翼尖翘起25°、切口最大处相距5mm，用透明胶带把切口粘上。
