最全挡土墙讲解挡土墙，这个在建筑和土木工程领域中扮演着重要角色的结构，可能对于非专业人士来说有些陌生。
但实际上，它在我们的生活中无处不在，默默地发挥着重要作用。
想象一下，当你走在陡峭的山坡旁，或者看到高速公路边的斜坡，那些防止土石滑落、保持地形稳定的结构，就是挡土墙。
那么，什么是挡土墙呢？简单来说，它是一种用来抵抗土体侧压力，防止土体变形失稳的构造物。
挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆挡土墙等等。
重力式挡土墙，顾名思义，主要依靠自身的重力来维持稳定。
它通常由块石、混凝土或毛石混凝土等材料筑成，结构简单，施工方便，但自重大，对地基承载力要求较高。
这种挡土墙适用于高度较低、地质条件较好的场合。
悬臂式挡土墙则由立壁和底板组成，它的结构轻巧，能节省材料，但对钢筋和混凝土的用量有一定要求。
在一些空间有限、需要节省用地的地方，悬臂式挡土墙常常能发挥出优势。
扶壁式挡土墙可以看作是悬臂式挡土墙的加强版，通过增设扶壁来增强墙体的稳定性和抗弯能力。
它适用于更高的挡土墙工程。
锚杆挡土墙是依靠锚杆的锚固力来维持墙体的稳定。
这种挡土墙结构轻巧，能适应较大的变形，常用于高边坡防护等工程。
在设计和建造挡土墙时，需要考虑多个因素。
首先是地质条件，不同的地质情况会影响挡土墙的选型和基础设计。
比如，在软弱地基上，可能就不太适合建造重力式挡土墙。
其次是土压力的计算，这是确定挡土墙尺寸和结构强度的关键。
土压力的大小和分布受到土体性质、墙高、填土坡度等多种因素的影响。
此外，挡土墙的排水设计也至关重要。
如果排水不畅，墙后的水压力会增加，导致挡土墙的稳定性下降。
因此，通常会在挡土墙中设置排水孔，并在墙后铺设排水材料，如碎石、砂等，以迅速排除积水。
施工过程也是确保挡土墙质量的关键环节。
在施工前，要做好场地清理和平整工作，确保基础坚实。
施工过程中，要严格按照设计要求进行材料的选用和施工工艺的控制。
比如，混凝土的浇筑要保证密实，钢筋的布置要符合规范。
最全挡土墙讲解【文档模板范本】最全挡土墙讲解本文档旨在为读者提供关于挡土墙的详细讲解，包含了挡土墙的定义、类型、设计原则、建造步骤、常见问题及解决方法等内容。
通过阅读本文档，读者将能够全面了解挡土墙的相关知识。
一：挡土墙的定义挡土墙是一种建筑结构，用于抵御土体的压力，防止土体倾覆或坍塌。
挡土墙可以采用多种材料和构造形式，并根据土体特性和工程需求进行设计和选择。
二：挡土墙的类型1. 块石挡土墙：使用块石砌筑的挡土墙，具有良好的抗压性能和稳定性，适用于较小的挡土高度。
2. 土工格栅挡土墙：由土工格栅材料组成的挡土墙，具有较好的透水性和抗滑性能，适用于中小规模的挡土工程。
3. 钢板桩挡土墙：采用钢板桩作为挡土墙支撑结构，适用于高挡土高度和较大的土体压力的工程。
4. 预制混凝土挡土墙：通过现场浇筑或预制构件组装而成的挡土墙，具有较好的稳定性和耐久性，适用于各类挡土工程。
三：挡土墙的设计原则1. 根据土体特性和工程需求确定挡土墙的类型、高度、倾斜角度等参数。
2. 考虑挡土墙的稳定性和抗侧倾性能，确保其能够承受土体的压力并防止倾覆。
3. 考虑排水和防渗措施，以避免地下水压力对挡土墙的影响。
4. 考虑挡土墙的材料选择和施工方法，以确保其结构的稳定性和耐久性。
四：挡土墙的建造步骤1. 土体调查和工程设计：根据工程需求进行土体调查和工程设计，确定挡土墙的参数和材料选择。
2. 基础施工：进行挡土墙基础的开挖和建造，确保基础的稳定性和承载能力。
3. 挡土墙结构施工：根据设计要求进行挡土墙的结构施工，包括挡土墙墙体的砌筑、支撑结构的安装等。
4. 防水和排水措施：安装挡土墙防水和排水系统，以确保挡土墙稳定并减轻土体的渗透压力。
5. 后期维护：进行挡土墙的定期维护，包括巡检、清理、修复等，以确保其长期的稳定性和安全性。
五：常见问题及解决方法1. 挡土墙的位移和变形问题：采用增加支撑结构、加固土体、增加排水等方法进行处理。
2. 挡土墙的渗漏问题：采用防水材料、加强排水系统等方法进行处理。
挡土墙整套资料在建筑和土木工程领域，挡土墙是一种常见且重要的结构，用于支撑填土或山坡土体，防止土体变形失稳，保证边坡的稳定性和安全性。
本文将为您详细介绍挡土墙的相关知识，包括其定义、类型、设计要点、施工流程以及维护等方面的内容。
一、挡土墙的定义与作用挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
它的主要作用是：1、保持土体稳定，防止滑坡和坍塌，保障周边建筑物和道路的安全。
2、节约用地，在有限的空间内实现土地的有效利用。
3、改善景观，通过合理的设计，使挡土墙与周围环境相协调。
二、挡土墙的类型根据不同的分类标准，挡土墙可以分为多种类型。
常见的分类方式有：1、按照结构形式划分重力式挡土墙：依靠自身重力来维持稳定，通常由块石、混凝土或浆砌片石等材料筑成。
悬臂式挡土墙：由立壁、趾板和踵板三部分组成，通过悬臂的抗弯能力来抵抗土压力。
扶壁式挡土墙：在悬臂式挡土墙的基础上，增设扶壁，以增强其稳定性。
锚杆式挡土墙：通过锚杆将挡土墙与稳定的地层相连，利用锚杆的拉力来抵抗土压力。
加筋土挡土墙：在土中加入拉筋，利用拉筋与土之间的摩擦力来维持墙体的稳定。
2、按照材料划分砖石挡土墙：使用砖块、石块等砌筑而成。
混凝土挡土墙：采用混凝土浇筑而成，具有较高的强度和耐久性。
钢筋混凝土挡土墙：结合了钢筋和混凝土的优点，性能更为优越。
钢板挡土墙：由钢板拼接而成，施工速度快，但成本较高。
三、挡土墙的设计要点1、土压力计算准确计算作用在挡土墙上的土压力是设计的关键。
土压力的大小和分布受到填土性质、墙体高度、坡度等因素的影响。
2、稳定性验算包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算，以确保挡土墙在各种工况下都能保持稳定。
3、排水设计良好的排水系统可以有效地降低墙后土体的水压力，提高挡土墙的稳定性。
排水措施通常包括设置泄水孔、排水盲沟等。
4、墙体强度设计根据计算得到的内力，确定墙体的截面尺寸和配筋，保证墙体具有足够的强度和刚度。
一、挡土墙的介绍1.定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2.各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背;与墙背相对的、临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。
3.应用范围路基在遇到下列情况时可考虑修建挡土墙1.陡坡地段；2.为避免大量挖方及降低边坡高度的路堑地段；3.可能产生塌方、滑坡的不良地质地段；4.高填方地段；5.水流冲刷严重或长期受水浸泡的沿河路基地段；6.为节约用地、减少拆迁或者少占用农田的地段；7.为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1.按挡土墙的位置来分划分，我们一般将挡土墙分为以下几种类型：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物。
路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施2.按照挡土墙的结构形式划分，我们一般将挡土墙分为以下几种类型（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。
它是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型（如下图）：重力式挡土墙和悬臂式挡土墙的示意图（如下图）：薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种；一般墙高6m以内采用悬臂式，6m以上采用扶壁式•悬臂式挡土墙：是由立板（墙面板）和底板（墙趾板和墙踵板）两部分组成，一般形式为如下图所示：•扶壁式挡土墙：当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8-1.0m，设置一道扶壁锚定式挡土墙：包括锚杆式和锚定板式两种▪锚杆式挡土墙：是由预制的钢筋混凝土立柱、挡土板构成墙面，与水平或倾斜的钢锚杆联合组成。
挡土墙是路基常见的支挡结构，根据其所处位置和结构形式等的不同分为不同类型。

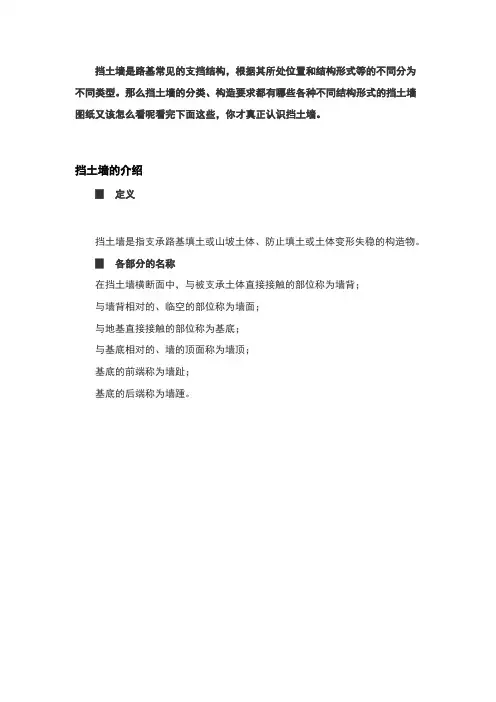

那么挡土墙的分类、构造要求都有哪些各种不同结构形式的挡土墙图纸又该怎么看呢看完下面这些，你才真正认识挡土墙。
挡土墙的介绍▉定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
▉各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
▉应用范围路基在遇到下列情况时可考虑修建挡土墙1. 陡坡地段；2. 为避免大量挖方及降低边坡高度的路堑地段；3. 可能产生塌方、滑坡的不良地质地段；4. 高填方地段；5. 水流冲刷严重或长期受水浸泡的沿河路基地段；6. 为节约用地、减少拆迁或者少占用农田的地段；7. 为保护重要建筑物、生态环境或其他特殊需要的地段。
挡土墙的分类▉按挡土墙的位置来分划分：路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线的既有的重要建筑物。
路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。
浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。
▉按照挡土墙的结构形式划分（这里只涉及几种常见的挡土墙）：重力式挡土墙：是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。
它是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
根据挡土墙稳定的机理不同，挡土墙又有很多形式，主要有重力式挡土墙、衡重式挡土墙、薄壁式挡土墙、锚碇板式挡土墙、加筋土挡土墙等。
我给大家简单介绍几种常用的挡土墙。
一、重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成，它是靠挡土墙本身所受到的重力保持稳定，通常用于h<5m的低挡土墙。
特点：1.结构简单，施工方便。
2.施工工期短。
3.能就地取材。
4. 对地基承载力要求高。
5.工程量大，沉降量大。
适用范围：墙高h< 5m且地基承载力较高地段实例1：汉南区省道汉仙线K1+450处，在塌方处修建了重力式挡土墙二、悬壁（臂）式挡土墙悬臂式挡土墙多用钢筋混凝土做成，它的稳定性主要靠墙踵悬臂以上的土所受重力维持，它的悬臂部分的拉应力由钢筋来承受。
特点：1.截面尺寸小。
2.施工方便。
3.对地基承载力要求不高。
4. 工作面较大。
适用范围：地基土质差且墙高h>5m的重要工程。
实例2:汉口江滩防水墙（三阳路—一元路）三、扶壁式挡土墙当挡土墙的墙高h>10m时，为了增加悬臂的抗弯刚度，沿墙长纵向每隔0.8h~1.0h设置一道扶壁，称为扶壁式挡土墙。
特点：1.工程量小。
2.对地基承载力要求不高。
3.工艺较悬臂式复杂。
适用范围：地质条件差且墙高h>10m的重要工程实例3:四、锚杆、锚定板式挡土墙锚定板挡土墙由预制的钢筋混凝土墙面板、立柱、钢拉杆和埋在填土中的锚定板所组成。
锚杆挡土墙通常由立柱、墙面板和锚杆三部分组成的轻型支挡结构。
锚定板式挡土墙锚杆挡土墙特点：1.结构轻，柔性大。
2.工程量少，造价低。
3.施工工艺较复杂适用范围：适用于地基承载力较低的重要工程，墙高可达27m。
五、加筋挡土墙加筋挡土墙由面板、拉筋组成。
依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。
土木工程知识点-分分钟认清不同的挡土墙一、常见挡土墙的结构形式及特点在城市道路桥梁工程常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土结构挡土墙、砌体结构挡土墙和加筋土挡土墙。
按照挡土墙结构形式及结构特点, 可分为重力式、衡重式、悬臂式、扶壁式、柱板式、锚杆式、自立式、加筋土等不同挡土墙；其结构形式及结构特点简述见表：重力式挡土墙依靠墙体的自重抵抗墙后土体的侧向推力(土压力), 以维持土体稳定, 多用料石或混凝土预制块砌筑, 或用混凝土浇筑, 是目前城镇道路常用的一种挡土墙形式。
衡重式挡土墙的墙背在上下墙间设衡重台, 利用衡重台上的填土重量使全墙重心后移增加墙体的稳重。
挡土墙基础地基承载力必须符合设计要求, 并经检测验收合格后方可进行后续工序施工。
施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝。
挡土墙投入使用时, 应进行墙体变形观测, 确认合格要求。
二、挡土墙结构受力挡土墙结构会受到土体的侧压力作用, 该力的总值会随结构与土相对位移和方向而变化, 侧压力的分布会随结构施工程序及变形过程特性而变化。
挡土墙结构承受土压力有：静止土压力、主动土压力和被动土压力。
静止土压力：若刚性的挡土墙保持原位静止不动, 墙背土层在未受任何干扰时, 作用在墙上水平的压应力称为静止土压力。
其合力为E0( kN/m)、强度为P0( kPa)。
主动土压力：若刚性挡土墙在填土压力作用下, 背离填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐减小, 当墙后土体达到极限平衡, 土体开始剪裂, 并产生连续滑动面, 使土体下滑。
这时土压力减到最小值, 称为主动土压力。
合力和强度分别用EA (kN/m)和PA (kPa)表示。
被动土压力：若刚性挡土墙在外力作用下, 向填土一侧移动, 这时作用在墙上的土压力将由静止压力逐渐增大, 当墙后土体达到极限平衡, 土体开始剪裂, 出现连续滑动面, 墙后土体向上挤出隆起, 这时土压力增到最大值, 称为被动土压力。
各式各样的挡土墙·史上最全一、挡土墙简介1、定义挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
2、各部分的名称在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
3、应用范围路基在遇到下列情况时可考虑修建挡土墙：1）陡坡地段；2）为避免大量挖方及降低边坡高度的路堑地段；3）可能产生塌方、滑坡的不良地质地段；4）高填方地段；5）水流冲刷严重或长期受水浸泡的沿河路基地段；6）为节约用地、减少拆迁或者少占用农田的地段；7）为保护重要建筑物、生态环境或其他特殊需要的地段。
二、挡土墙的分类1、按挡土墙的位置划分1）路堑挡土墙：设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度。
2）路肩挡土墙：设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。
它还可以保护临近路线既有的重要建筑物。
3）路堤挡土墙：设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积。
4）山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。
5）浸水挡土墙：沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施。
2、按照挡土墙的结构形式划分1）重力式挡土墙：以挡土墙自身重力来维持挡土墙在土压力作用下的稳定，是我国目前常用的一种挡土墙。
常见的重力式挡土墙高度一般在5～6 m以下，大多采用结构简单的梯形截面形式，对于超高重力式挡土墙（一般指6m以上的挡墙）即有半重力式、衡重力式等多种形式。
重力式挡土墙可根据其墙背的坡度分为以下几种类型：重力式挡土墙和悬臂式挡土墙的示意图：2）薄壁式挡土墙：包括悬臂式挡土墙和扶壁式挡土墙两种。
挡土墙类型（一）引言概述：挡土墙是一种常见的地下工程结构，用于抵抗土壤的压力、防止土体滑动或坍塌，保护基础设施的安全稳定。
挡土墙类型繁多，本文将从五个大点进行阐述：重力式挡土墙、基础式挡土墙、承台式挡土墙、悬臂式挡土墙和土工格栅挡土墙。
正文：1. 重力式挡土墙- 原理：依靠墙身本身的重量抵抗土壤压力。
- 小点1：墙身采用混凝土或石材等重型材料建造。
- 小点2：适用于土体稳定性较好的场地，不宜使用在软土地区。
- 小点3：建造简单，成本相对较低。
2. 基础式挡土墙- 原理：通过增加挡土墙的基础面积，提高墙体稳定性。
- 小点1：常见的基础形式包括摊铺混凝土基础和沉井基础。
- 小点2：适用于基础承载力较弱的场地，能提高墙体的稳定性。
- 小点3：施工难度较大，需要考虑深挖和基础排水等问题。
3. 承台式挡土墙- 原理：挡土墙上设置一道水平承台，均匀分布土壤压力。
- 小点1：承台通常采用钢筋混凝土结构。
- 小点2：适用于较高的挡土墙，能减小土壤的局部集中应力。
- 小点3：施工复杂，需要充分考虑承台的设置和墙体连接等问题。
4. 悬臂式挡土墙- 原理：挡土墙上设置一定长度的悬臂梁，改变土壤压力的传递路径。
- 小点1：悬臂梁通常采用预应力钢筋混凝土。
- 小点2：适用于挡土墙高度较大的情况，能减小土壤的侧向推力。
- 小点3：施工难度较大，需要考虑悬臂梁的刚度和连接方式等问题。
5. 土工格栅挡土墙- 原理：利用土工格栅的抗拉强度和土体的摩擦力共同抵抗土壤压力。
- 小点1：土工格栅通常由高强度聚合物或金属材料制成。
- 小点2：适用于土壤稳定性差、水土流失严重的场地。
- 小点3：施工相对简便，具有较好的柔性和适应性。
总结：挡土墙类型繁多，每种类型都有其适用的场合和特点。
根据具体工程要求和土体条件，选择合适的挡土墙类型是确保土体稳定和工程安全的关键。
一、挡土墙基本知识（挡墙分类）1、挡土墙的分类挡土墙指的是为防止路基填土或山坡岩土坍塌而修筑的、承受土体侧压力的墙式构造物；或者说是用来支撑路基填土或山坡土体，防止填土或土体变形失稳的一种构造物。
1.1按位置分的挡土墙•路肩墙:墙顶同路肩一样平•路堤墙:用于路堤坡脚，墙顶以上有一定填土高度•路堑墙:用于稳定路堑边坡根据墙背坡的倾斜方向，分俯斜、仰斜、垂直三种形式；当墙背坡只有一个的为直线形墙背，多于一个的为折线形墙背。
1.2按结构特点分的挡土墙（1）重力式挡土墙重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定，它是我国目前最常用的一种挡土墙形式。
重力式挡墙多用浆砌片石砌筑，缺乏石料地区有时可用混凝土预制块作为砌体，也可直接用混凝土浇筑，一般不配钢筋或只在局部范围配置少量钢筋。
半重力式挡土墙由立壁和底板组成，按受力需要，不设钢筋或在受拉区应力较大处局部设置钢筋而将墙背建造成折线型的重力式挡土墙。
在地下水位较高或较软弱的地基上，不适宜采用重力式挡墙，可采用半重力式挡土墙。
（2）衡重式挡土墙墙背设有衡重台（减荷台）的重力式挡土建筑物。
（3）悬臂式挡土墙由底板及固定在底板上的悬臂式直墙构成，主要依靠底板上的填土重量维持稳定的挡土建筑物。
（4）扶壁式挡土墙由底板及固定在底板上的直墙和扶臂构成的，主要依靠底板上的填土重量维持稳定的挡土建筑物。
（5）板桩式挡土墙利用板桩挡土，依靠自身锚固力或设帽梁、拉杆及固定在可靠地基上的锚钉墙维持稳定的挡土建筑物。
（6）加筋土式挡土墙利用较薄的墙身结构挡土，依靠墙后布置的土工合成材料减少土压力以维持稳定的挡土建筑物。
（7）锚杆式挡土墙利用板肋式、格构式或排桩式墙身结构挡土，依靠固定岩石在可靠地基上的锚杆维持稳定的挡土建筑物。
（8）锚定板式挡土墙（9）土钉式挡土墙土钉与锚杆支护的区别：1、锚杆支护是主动支护；土钉则是被动支护，土钉一般不施加预应力。
2、工作机理不同：土钉支护是与土体共同作用产生相当于重力式挡墙的效果；锚杆就是相当于在土体中找个支点受力拉住边坡的效果，将拉力分散到土体深处。
挡土墙设计（最全）一、挡土墙概述二、挡土墙类型及特点1. 重力式挡土墙（2）混凝土挡土墙：采用现浇或预制混凝土构件，强度高，适用于各种地质条件。
2. 悬臂式挡土墙悬臂式挡土墙由立壁、底板和悬臂三部分组成，通过悬臂承受土压力。
适用于高度较大、地质条件较差的场合。
3. 扶壁式挡土墙扶壁式挡土墙在悬臂式挡土墙的基础上，增加了扶壁结构，提高了挡土墙的稳定性。
适用于高度较大、地质条件较差的场合。
4. 钢板桩挡土墙三、挡土墙设计要点1. 土压力计算在设计挡土墙时，要准确计算土压力。
土压力分为主动土压力、被动土压力和静止土压力，应根据实际情况选择合适的计算方法。
2. 确定挡土墙尺寸根据土压力计算结果，确定挡土墙的尺寸，包括墙身高度、底板宽度、立壁厚度等。
3. 材料选择根据工程需求和地质条件，选择合适的挡土墙材料。
常见的材料有混凝土、砖、石、钢材等。
4. 稳定性分析对挡土墙进行稳定性分析，包括抗滑稳定性、抗倾覆稳定性和地基承载力验算。
5. 细部构造设计考虑排水设施、伸缩缝、沉降缝等细部构造，确保挡土墙的使用寿命和安全性。
四、挡土墙施工注意事项1. 施工前应进行详细的地质勘察，了解地形地貌、土壤性质等条件。
2. 施工过程中，严格遵循设计图纸和施工规范，确保工程质量。
3. 加强施工现场安全管理，预防安全事故发生。
4. 施工完成后，对挡土墙进行验收，确保其满足设计要求。
五、挡土墙维护与监测1. 定期检查挡土墙在使用过程中，应定期进行外观检查，观察是否有裂缝、沉降、位移等现象。
一旦发现问题，要及时进行处理。
2. 维护措施针对检查出的问题，采取相应的维护措施，如修补裂缝、加固结构、清理排水系统等，确保挡土墙的稳定性和安全性。
3. 监测手段安装监测设备，对挡土墙的变形、土压力、地下水位等进行实时监测，以便及时发现潜在风险。
六、挡土墙设计与环境和谐1. 美观性在设计挡土墙时，考虑其与周围环境的协调性，采用合适的材料和造型，使挡土墙成为一道亮丽的风景线。
挡土墙基本知识(挡墙分类)（二）引言概述：本文将介绍挡土墙的基本知识，主要集中在挡土墙的分类上。
挡土墙作为一种常见的土木工程结构，具有防止土壤坍塌、保护绿化环境等功能。
在进行挡土墙设计和施工前，了解挡土墙的分类对于选择合适的结构形式和材料至关重要。
本文将详细介绍挡土墙的五个主要分类，包括重力式挡土墙、承力挡土墙、钢网挡土墙、混凝土挡土墙和护坡挡土墙。
正文内容：一、重力式挡土墙1. 重力式挡土墙的基本原理2. 砖石重力式挡土墙的特点3. 块石重力式挡土墙的特点4. 混凝土重力式挡土墙的特点5. 重力式挡土墙的应用领域二、承力挡土墙1. 承力挡土墙的基本原理2. 塔式承力挡土墙的特点3. 箱式承力挡土墙的特点4. 钢板承力挡土墙的特点5. 承力挡土墙的适用条件和注意事项三、钢网挡土墙1. 钢网挡土墙的基本结构2. 钢网挡土墙的种类及特点3. 钢网挡土墙的施工过程4. 钢网挡土墙的优缺点5. 钢网挡土墙的应用案例四、混凝土挡土墙1. 混凝土挡土墙的种类2. 混凝土挡土墙的结构特点3. 混凝土挡土墙的施工流程4. 混凝土挡土墙的加强措施5. 混凝土挡土墙的维护保养方法五、护坡挡土墙1. 护坡挡土墙的作用和特点2. 护坡挡土墙的种类及选择原则3. 护坡挡土墙的施工方法4. 护坡挡土墙的加固措施5. 护坡挡土墙的使用范围和应注意的问题总结：挡土墙作为一种土木工程结构，根据其特点和应用领域，可以分为重力式挡土墙、承力挡土墙、钢网挡土墙、混凝土挡土墙和护坡挡土墙。
每种类型的挡土墙都具有不同的特点和适用条件，设计和施工时应根据实际情况选择合适的结构形式和材料。
同时，挡土墙的施工过程中需要注意相关安全措施，并定期进行维护保养，以保证其良好的使用效果。
挡土墙就是路基常见得支挡结构,根据其所处位置与结构形式等得不同分为不同类型。
那么挡土墙得分类、构造要求都有哪些?各种不同结构形式得挡土墙图纸又该怎么瞧呢?瞧完下面这些,您才真正认识挡土墙.挡土墙得介绍▉定义挡土墙就是指支承路基填土或山坡土体、防止填土或土体变形失稳得构造物。
▉各部分得名称在挡土墙横断面中,与被支承土体直接接触得部位称为墙背；与墙背相对得、临空得部位称为墙面;与地基直接接触得部位称为基底;与基底相对得、墙得顶面称为墙顶；基底得前端称为墙趾；基底得后端称为墙踵.▉应用范围路基在遇到下列情况时可考虑修建挡土墙1、陡坡地段；2、为避免大量挖方及降低边坡高度得路堑地段;3、可能产生塌方、滑坡得不良地质地段;4、高填方地段;5、水流冲刷严重或长期受水浸泡得沿河路基地段；6、为节约用地、减少拆迁或者少占用农田得地段;7、为保护重要建筑物、生态环境或其她特殊需要得地段。
挡土墙得分类▉按挡土墙得位置来分划分:路堑挡土墙:设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定得山坡，同时可减少挖方数量,降低挖方边坡得高度.ﻫ路肩挡土墙：设置在路肩部位,墙顶就是路肩得组成部分，其用途与路堤墙相同。
它还可以保护临近路线得既有得重要建筑物。
路堤挡土墙:设置在高填土路提或陡坡路堤得下方,可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚,减少填方数量,减少拆迁与占地面积。
山坡挡土墙：设置在路堑或路堤上方，用于支撑山坡上可能坍滑得覆盖层、破碎岩层或山体滑坡。
浸水挡土墙：沿河路堤,在傍水得一侧设置挡土墙,可以防止水流对路基得冲刷与侵蚀,也就是减少压缩河床得有效措施.▉按照挡土墙得结构形式划分(这里只涉及几种常见得挡土墙):重力式挡土墙:就是以挡土墙自身重力来维持挡土墙在土压力作用下得稳定。
它就是我国目前常用得一种挡土墙。
常见得重力式挡土墙高度一般在5～6 ｍ以下,大多采用结构简单得梯形截面形式,对于超高重力式挡土墙(一般指6ｍ以上得挡墙)即有半重力式、衡重力式等多种形式。
挡土墙类型与构造在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌或滑移，以保持土体的稳定性。
挡土墙的类型多样，构造也各有特点，下面我们就来详细了解一下。
一、挡土墙的类型1、重力式挡土墙重力式挡土墙依靠自身的重力来抵抗土压力。
它通常由块石、混凝土或毛石混凝土砌成，结构简单，施工方便。
重力式挡土墙的优点是取材容易、经济实用，适用于高度较低、地基条件较好的情况。
但它的体积较大，对地基承载力要求较高。
2、悬臂式挡土墙悬臂式挡土墙由立壁和底板组成，立壁多为钢筋混凝土板，底板则为钢筋混凝土板或条形基础。
这种挡土墙的受力特点是通过立壁和底板共同承受土压力，并将其传递到地基上。
悬臂式挡土墙结构轻巧，适用于墙高较大、地基承载力较低的情况，但施工较为复杂，成本较高。
3、扶壁式挡土墙扶壁式挡土墙是在悬臂式挡土墙的基础上，沿墙长每隔一定距离增设扶壁，以增强挡土墙的稳定性。
扶壁与立壁和底板共同工作，承受土压力。
扶壁式挡土墙适用于更高的挡土墙，其稳定性较好，但施工难度和成本也相应增加。
4、锚定式挡土墙锚定式挡土墙由墙面系、拉杆和锚定板（或锚杆）组成。
拉杆一端与墙面系连接，另一端通过锚定板（或锚杆）锚固在稳定的地层中，利用拉杆的拉力来抵抗土压力。
锚定式挡土墙适用于填方工程，具有结构轻巧、施工方便等优点，但对拉杆和锚定板（或锚杆）的设计和施工要求较高。
5、加筋土挡土墙加筋土挡土墙是在土中加入拉筋，利用拉筋与土之间的摩擦力来抵抗土压力。
墙面通常采用预制的混凝土面板。
加筋土挡土墙具有造型美观、施工简便、造价低廉等优点，适用于填方工程和软弱地基。
二、挡土墙的构造1、墙身墙身是挡土墙的主体部分，其作用是承受土压力和其他荷载。
墙身的材料可以是石材、混凝土、砖等。
对于重力式挡土墙，墙身通常做成梯形；对于悬臂式和扶壁式挡土墙，墙身多为矩形。
2、基础基础是将挡土墙的荷载传递到地基上的部分，其形式和尺寸应根据地基条件、挡土墙高度和类型等因素确定。
引言概述：挡土墙是一种用于抵御土方推力的结构工程，在土木工程中被广泛应用。
它们可以有效地控制山体滑坡、土方塌方及其他土质边坡的稳定性问题。
本文将探讨五种常见的挡土墙类型，包括重力式挡土墙、深层锚杆挡土墙、悬臂挡土墙、挠性挡土墙和抗滑桩挡土墙。
对于每一种类型，我们将详细介绍其原理、适用条件、结构特征以及设计要点。
正文内容：1.重力式挡土墙1.1原理：重力式挡土墙依靠自身重量抵抗土体推力。
1.2适用条件：适用于土本身具有一定的稳定性，且土体自身重力足以抵抗推力的情况。
1.3结构特征：通常采用混凝土或砌石作为挡土墙的材料，底部增设反滑板以增加稳定性。
1.4设计要点：考虑土体重力、水平推力、墙底反滑板设计、墙体稳定性等因素。
2.深层锚杆挡土墙2.1原理：深层锚杆挡土墙通过拉索或锚杆将土体与墙体连接，增加整体稳定性。
2.2适用条件：适用于土体较松软、坚硬土层较深或挡土墙高度较大的情况。
2.3结构特征：墙体内部设置锚杆或者锚索，并与土体相互连接。
2.4设计要点：考虑土体深层锚杆设计、墙体稳定性、锚杆和拉索的受力等因素。
3.悬臂挡土墙3.1原理：悬臂挡土墙利用悬臂力抵抗土体推力。
3.2适用条件：适用于较高挡土墙、土体层厚度不一致或者需要在挡土墙后进行无障碍施工时。
3.3结构特征：挡土墙体前倾，通常设置悬臂或者悬臂墙脚。
3.4设计要点：考虑悬臂设计、墙体稳定性、悬臂墙脚受力等因素。
4.挠性挡土墙4.1原理：挠性挡土墙通过其柔性特性来抵抗土体推力。
4.2适用条件：适用于土体较软、水平推力较大或需要考虑地震荷载的情况。
4.3结构特征：挡土墙采用钢筋混凝土构造，设置水平和垂直挡板以增加刚度。
4.4设计要点：考虑挠性墙体的设计、刚度、水平和垂直挡板的作用等因素。
5.抗滑桩挡土墙5.1原理：抗滑桩挡土墙通过桩与土体的摩擦力抵抗土体推力。
5.2适用条件：适用于土体边坡较陡、推力较大或需要在有限空间内进行施工的情况。
5.3结构特征：土体前方设置桩墙，桩与土体通过摩擦力相互作用。
