沥青路面设计

沥青路面设计
第十四章 沥青路面设计
等级来划分。我国沥青路面按 〔1〕地下水位高，排水不良，路基经常处于潮湿、过湿状态的路段； 承担交通荷载的轻重划分 为轻交通、中等交通、重交通和特重交通四级。 我国沥青路面交通等级的划分按两种方法进展： 一是以设计年限内一个车道通过的标准当量轴次进展划 分；二是以营运车辆中的大客车、中型货车、大型货车、 拖挂车等车型在一个车道上的日平均车数进展划分。
第十四章 沥青路面设计
〔14-5〕来完成。 3、设计年限累计当量标准轴载数 设计年限内一个车道通过的累计当量标准轴次数按式 〔14-6〕来计算。 4、交通等级 我国规定路面设计弯沉值由公式〔14-21〕确定。
〔4〕基层或底基层可能受污染以及路基软弱的路段。 一、设计指标与极限标准
路面构造在设计年限内承担交通荷载的繁 我国标准规定，沥青面层和基层层底拉应力作为沥青路面构造设计的第二项设计控制指标。 重程度以交通
第十四章 沥青路面设计
二、沥青路面基层构造 基层构造是承上启下保证路面构造耐久、稳定的承重构 造层，因此要求基层具有较高的强度、稳定性和耐久性。 沥青路面的基层按材料和力学特性的不同，可分为柔性 基层、半刚性基层和刚性基层三种。 1、柔性基层 主要采用沥青处治的级配碎石和无结合料的级配碎石修 筑基层。通常沥青碎石适用于中等交通及更高交通等级 的柔性基层；而无结合料的级配碎石适用于交通等级较 低的，中等交通以下的沥青路面基层。 2、半刚性基层 主采用水泥、石灰或工业废渣等无机结合料，对级配
3、各层在水平方向无限远处及最下层无限深处的应力、 变形和位移为零；
4、各层分界面上的应力和位移完全连续，或者仅竖向应 力和位移连续，而层间无摩擦；5、不计各层材料自重
第十四章 沥青路面设计
根据相关理论，得到计算公式〔14-16〕，该式为双层弹 性体系计算公式。弹性三层体系由两个弹性层以及弹性 半空间体组成。

沥青路面设计方案

沥青路面设计方案
4、充分利用当地材料，降低建设与养护费用
一、沥青面层结构
分层 表面层：服务功能 中面层 下面层 面层的厚度
二、沥青路面的基层结构
柔性基层 材料：沥青处治的级配碎石和无结合料的级配碎石 优缺点 适于有较厚沥青面层的结构 半刚性基层 材料：无机结合料稳定级配集料 优缺点 刚性基层 材料：低强度等级水泥混凝土 优缺点
2．当沥青层由双层或三层组成时，若不能连续施工而沥青 层表面被污染，或在旧沥青面层及水泥混凝土面层上加铺沥青层 时，均应在层间设粘层沥青。
3．透层沥青、粘层沥青、下封层的材料规格和用量应符合 《公路沥青路面施工技术规范》的要求。
14-2 弹性层状体系理论概述
弹性半空间体———水平和垂直深度方 向均为无限大的均质弹性体，强度可由 Eo μo 来表征。 弹性双层体系———在弹性半空间体上， 有一层一定厚度的结构层在水平方向为 无 表限 示长的的结弹构性。均质体，强度可以用E1 μ1
设计年限不低于下表要求：
高速、一级公路 15年
二级公路
12年
三级公路
8年
四级公路
6年
标准轴载与轴载换算
换算原则： 1、换算以达到相同的损伤状态为标准； 2、对某一种交通组成，不论以哪种轴载的
标准进行轴载换算，由换算所得轴载作 用次数计算的路面厚度是相同的。
以弯沉值为设计指标及沥青层层底拉应力验算 (Pi>25kN) :
作业1：
该路为平原二级路，双向双车道，使用 年限内交通量年平均增长率为6％ ，路 面结构为沥青面层，二灰稳定碎石基层。 求设计年限内累积当量标准轴载数。
14-3 沥青路面结构组合设计
路面结构组合设计原则： 1、保证路面表面使用品质长期稳定 2、路面各结构层的强度、抗变形能力与各结构的力学响应相匹配

[14] 沥青路面设计

[14] 沥青路面设计

五、结构组合设计
对半刚性基层沥青路面的结构层组合设计，基层与沥青 面层的模量比宜在1.5~3之间；基层与底基层的模量比不 宜大于3；底基层与土基模量比宜在2.5~12.5之间。
半刚性基层达到一定厚度后，继续增加其厚度，将不会 明显增加路面的承载能力，从技术和经济两方面考虑， 半刚性基层存在一个合适的厚度。 路面力学计算也表明，当半刚性材料层达到45~55cm厚 度后，继续增加其厚度对路面的承载能力以没有明显的 影响，因此在正常路段强度大的半刚性基层一般控制在 45~55cm ，强度小的半刚性基层一般控制在55~60cm。 也就是说以增大结构层厚度的方式解决重载交通道路的 承载力问题是很不可取的。
2. 在各种自然因素作用下稳定性好 水稳定性和温度稳定性；
3. 考虑结构层的特点 上下层匹配，总体上强度足够； 4. 考虑防冻、防水要求 5. 层间结合良好
一、沥青面层结构
表面层：平整度、抗滑耐磨、高温抗车辙、低温抗开裂、 抗老化 中面层：稳定性、抗剪性能 下面层：抗疲劳裂缝性能 表面层宜选用密实型中粒式或细粒式沥青混合料(AC13、 AC16)，空隙率控制在3%~5%。 对于重交通和特重交通等级，可采用改性沥青混合料或 者SMA13。 中、下面层宜选用密实型中粒式或粗粒式沥青混合料 (AC20、AC25)。 对于重交通和特重交通等级，可采用改性沥青混合料或 者SMA20。
ld=600Ne-0.2A c As AB
式中：ld —设计弯沉值(0.01mm)； Ne—设计年限内一个车道上累计当量标准轴载通行次数； Ac—公路等级系数，高速公路、一级公路为1.0，二级公路为1.1 ，三、四级公路为1.2； As—面层类型系数，沥青混凝土面层为1.0; 热拌沥青碎石、上 拌下贯或贯入式路面为1.1；沥青表面处治为1.2；中、低级路面 为1.3。 AB—基层类型系数，对半刚性基层取1.0；柔性基层、底基层时 取1.6。 设计弯沉值相当于路面竣工后第一年不利季节，路面在标 准轴载100kN作用下，所测得的最大回弹弯沉值。

沥青路面设计

沥青路面设计
第十四章 沥青路面设计

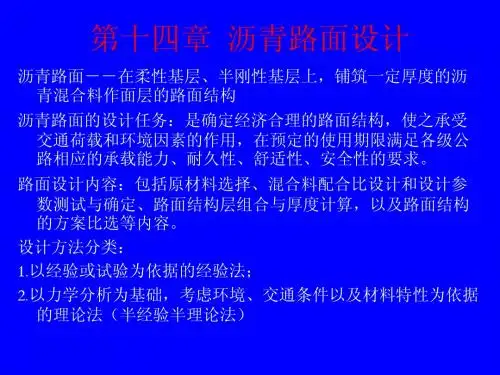

沥青路面－－在柔性基层、半刚性基层上，铺筑一定厚度的沥 青混合料作面层的路面结构 沥青路面的设计任务：是确定经济合理的路面结构，使之承受 交通荷载和环境因素的作用，在预定的使用期限满足各级公 路相应的承载能力、耐久性、舒适性、安全性的要求。
路面设计内容：包括原材料选择、混合料配合比设计和设计参 数测试与确定、路面结构层组合与厚度计算，以及路面结构 的方案比选等内容。 设计方法分类： 1.以经验或试验为依据的经验法； 2.以力学分析为基础，考虑环境、交通条件以及材料特性为依据 的理论法（半经验半理论法）
力学图示
一、基本假设与解题方法 ：
（1）各层是连续的、完全弹性的、均匀的、各向同性的，以 及位移和形变是微小的：
（2）最下一层在水平方向和垂直向下方向为无限大，其上各 层厚度为有限、水平方向为无限大：
（3）各层在水平方向无限远处及最下一层向下无限深处，其 应力、形变和位移为零： （4）层间接触情况，或者位移完全连续（称连续体系），或 者层间仅竖向应力和位移连续而无摩阻力（称滑动体系）；
国内外结构设计主要方法
AASHTO法 SHELL法 AI法 前苏联法 比利时法 我国的设计方法 力学设计方法综述
AASHTO法 设计标准－－采用道路使用性能期内路面服务能 力指数的变化量∆PSI值 结构设计参数－－包括路基土有效回弹模量、各结 构层层位系数以及排水系数。 AASHTO法以AASHO试验路的观测资料为基础，建 立∆PSI值与路面结构数SN和标准轴载作用次数之间 的经验关系式，以此来进行路面结构设计，是一种 经验设计方法。
发展趋势
从70年代后期，人们开始重视设计法的经济 性分析研究。
在将来，有可能从规划、设计、施工直至使用 作为一个整体，把路面设计体系包括设计方法、材 料特性、养护方针与经济、财政因素综合到一个 “路面管理系统中”去，从近期与远景经济展望相 结合达到最佳经济效益那将是设计方法的第五代。

第14章沥青路面设计

第14章沥青路面设计
• 2. 双圆轮隙中心（C点）或单圆荷载中心处（B点） 的层底拉应力应小于或等于容许拉应力，即：
A
新建路面厚度设计
• 设计过程： 1）计算设计年限内的标准轴载累计当量轴次，确定交 通量等级、面层类型、计算设计弯沉值和容许弯拉应力。 2）确定土基回弹模量E0 3）拟定路面结构组合与厚度方案，确定各层的抗压回 弹模量，弯拉模量与抗拉强度。 4）计算路面结构设计层的厚度，并验算层底拉应力
• 对水泥粉煤灰稳定材料的龄期为120天的极限 劈裂强度。
• 层底拉应力以单圆荷载中心处（B点）及双圆轮隙 中心（C点）为计算点，取较大值计算层底拉应力。
m p m
理论最大拉应力系数
m

f

h1

, h2

, hn1

, E2 E1
,
E3 E2

E0 En1

六、弯沉值和结构层底拉应力的确定
１６ 石灰水泥粉煤灰碎砾
• １０、第十大类（１０） • • ０１ 泥结碎石 • ０２ 级配碎石 • ０３ 泥结砾石 • ０４ 级配砾石 • ０５ 泥结碎砾石 • ０６ 级配碎砾石 • ０７ 级配砂砾 • ０８ 天然砂砾 • ０９ 泥灰结碎石 • １０ 泥灰结砾石 • １１ 泥灰结碎砾石 • １２ 级配碎石掺灰 • １３ 级配砾石掺灰 • １４ 级配碎砾石掺灰
1、轴载分析之轴载换算（弯沉及沥青层弯拉应力分析时）
6.4 6.4 6.4 6.4 6.4
注：轴载小于25KN的轴载作用不计。
9.2 250.4 80.2 12.3
7.9
2092.3
2、轴载分析之轴载换算（半刚性层弯拉应 力分析时）
1.85
10.3
1804

14+路基路面工程第十四章+沥青路面设计

14+路基路面工程第十四章+沥青路面设计
（3）小变形； （4）层间接触条件，或为完全连续（称连续体
系），或为光滑接触（称滑动体系）； （5）不计自重。
假定路表面作用着圆形均布竖直荷载，则为轴 对称课题。
2.弹性层状连续体系下的路表回弹
弯沉ι（即垂直位移ω ）的计算
（1） 求解的基本过程
静力平衡方程：（14－7）
物理方程：应力－应变关系ε－σ（14－8）
l0 j la
l 0 j --路面交工时在不利季节采用BZZ-100 标准轴载实测某路段的弯沉代表值
l a --路表弯沉检测标准值。
2019/12/16
42
选取路表回弹弯沉作为路面设 计标准的依据
路面弯沉是路面在垂直荷载作用下产生 的垂直变形。
能够反映路面各结构层及土基的整体刚 度。
与路面的使用状况存在一定的内在联系 弯沉值的测定比较方便。
44
二、结构层厚度计算
一般先按 lS ld 的要求确定结构层厚度，再验算是否
满足
m R
1.以弯沉作为控制指标确定结构层厚度
(1) 路表弯沉值计算图式
2019/12/16
45
(2) 轮隙中心路表弯沉的计算
ls 10020Ep1CF
cf h 1,h 2, ,hn1,E E 1 2,E E 2 3, ,E E n0 1
600~1500
1500~3000 ＞ 3000
第2节 弹性层状体系理论简介
1 基本假定:
(1)各层为连续、均质、各向同性的线弹性体。其
中最下一层为半无限大，其上各层厚度有限， 水平方向无限大；
δδ
ρ
h1
E1,μ1
hi
Ei.μi
2019/12/16

第十四章沥青路面设计PPT课件

第十四章沥青路面设计PPT课件

弯沉及式沥青层底拉应力
为设计指标的换算公式
25KN～130KN 轴载
半刚性材料层底拉应力 为设计指标的换算公式
50KN～130KN 轴载
贫混凝土基层层底拉应力 为设计指标的换算公式
50KN～130KN 轴载
第9页/共60页
概述
设计年限与累计当量轴次
轴载当量换算的原则
➢沥青路面设计年限——应根据公路等级、
3）各层在水平方向无限远处及最下一层向 下无限深处，其应力、形变和位移为零；
4）层间接触情况，或者位移完全连续（称 连续体系），或者层间仅竖向应力和位移连 续而无摩阻力（称滑动体系）；
5）不计自重。
h1 hi
p E1 μ1
Ei μi
En μn
第15页/共60页
弹性层状体系理论
弹性层状体系理论的求解过程
概述

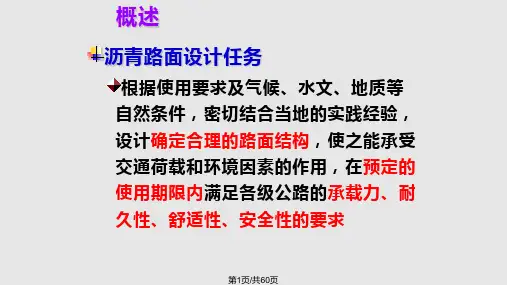

沥青路面设计任务
根据使用要求及气候、水文、地质等 自然条件，密切结合当地的实践经验， 设计确定合理的路面结构，使之能承受 交通荷载和环境因素的作用，在预定的 使用期限内满足各级公路的承载力、耐 久性、舒适性、安全性的要求
第1页/共60页
概述
沥青路面设计内容
结构组合设计 材料组成设计 厚度设计验算 结构方案比选 路肩构造设计 排水系统设计
形
✓路面各结构层残
余变形
✓结构层底面拉应
变或拉应力
✓结构层剪应力
✓结构层温度应力
或应变
第25页/共60页
我国沥青路面设计方法
设计理论与指标
双圆垂直均布荷载作用下的多层弹性层状体系理论 路表面回弹弯沉值为设计指标，沥青混凝土面层和半刚性材料的基层、底基 层层底弯拉应力为验算指标，城市道路增加面层剪应力验算指标 设计控制标准——根据路面结构的破坏过程和破坏机理所达到的极限状态， 从力学响应提出的控制指标

14沥青路面设计.ppt

14沥青路面设计.ppt

第14.2节 弹性层状体系理论(lǐlùn)简介
一、基本(jīběn)假设与解题方法 基本假设：
① 各层是连续的、完全弹性的、均匀的、各向同性的，以及位移和形变是 微小的；
② 最下一层在水平方向和垂直向下方向为无限大， 其上各层厚度为有限、水平方 向为无限大；
③ 各层在水平方向无限远处及最下一层向下无限深处，其应力、形变和位移为零； ④ 层间接触情况，或者位移完全连续（称连续体系），或者层间仅竖向应力和位移
以美国的CBR法、AASHTO法为代表。
（二）力学－经验法 原理：通过力学原理分析路面结构在荷载和环境作用下的力学响应，建立力 学响应量与路面使用性能的关系，进行路面结构设计。 以美国Shell法、AI法、前苏联运输工程部方法以及我国沥青路面设计方法 为代表。
《路面工程》
第三页，共六十二页。
上级(shàngjí) 上页 下
砂粒式沥青砼 细粒式沥青砼 细粒式沥青砼 中粒式沥青砼 中粒式沥青砼 粗粒式沥青砼 粗粒式大粒径沥青碎石 粗粒式大粒径沥青碎石 特粗式大粒径沥青碎石
公称最大粒径 （mm） 4.75 9.5 13.2 16 19 26.5 26.5 31.5 37.5
第14.1节 概述(ɡài shù)
我国设计方法
设计理论(lǐlùn)－弹性层状体系理论
弹性层状体系是由若干个弹性层组成， 上面各层具有一定厚度，最下一层为 弹性半空间体。
设计方法概述
① 力学模型－双圆垂直均布荷载作用下的多 层弹性层状体系
② 路面整体刚度设计指标－设计弯沉值
③ 路面抗弯拉验算指标－层底容许拉应力 ④ 路面抗剪验算指标－面层容许剪应力
③ 层间结合应尽量紧密，避免产生滑移，以保证结构的整体 性和应力分布的连续性

沥青路面设计

沥青路面设计

沥青面层需要研究的几个问题
•沥青混合料使用性能指标的确定； •沥青面层结构水稳定性的改善综合 措施； •沥青面层结构高温性能改善的综合 措施； •对沥青面层厚度合理优化选择。 •建立符合我国实际情况的沥青面层 设计体系。
三、基层、底基层
•主要作用：
–路面结构内部主要的承重层
•要求
–有足够的承载能力、较高的强度、稳定性和耐久性
重交通
D型
1200～2500
>2500
1500～3000
>3000
特重交通 E型
第二节 弹性层状体系理论简介
若干个弹性层组成， 上面各层具有一定厚度， 最下一层为弹性半空间体。 假定： 1 各层连续、完全弹性、均 匀、各向同性
G

h1 hi

p E1,μ1 Ei,μi En,μn
2 最下一层在水平和垂直向 下方向为无限大，其上各层 厚度为有限，水平方向为无 限大
用层铺法施工，分单层、双层、三层；也有用热拌沥青碎 石混合料。
表面层 中、下 面 层
半刚性 基 层 底基层
土
基
各层沥青混合料级配选择
调整沥青混合料的级配，对半刚性基层上的沥青层 宜选用密实型沥青混合料，以减少水损害。
表面层一般为30-50mm，用密实型细粒式或中粒式沥 青混凝土(AC-13或AC-16或SMA-13等类型)。 中面层厚度一般为50-60mm，宜选择以粗集料为主的 骨架密实型沥青混凝土(AC-20)。
（3） 对贫混凝土基层，以拉应力为设计指 标时
Pi 12 N C 1 C 2 ni ( ) i 1 PK设计年限累计当量标准轴次：
车道系数表
Ne [(1 ) t 1] 365

沥青路面设计

沥青路面设计

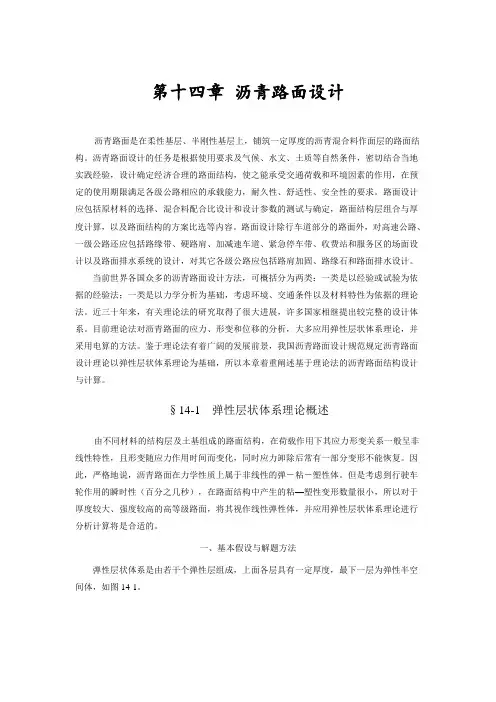

第十四章沥青路面设计沥青路面是在柔性基层、半刚性基层上，铺筑一定厚度的沥青混合料作面层的路面结构。

沥青路面设计的任务是根据使用要求及气候、水文、土质等自然条件，密切结合当地实践经验，设计确定经济合理的路面结构，使之能承受交通荷载和环境因素的作用，在预定的使用期限满足各级公路相应的承载能力，耐久性、舒适性、安全性的要求。

路面设计应包括原材料的选择、混合料配合比设计和设计参数的测试与确定，路面结构层组合与厚度计算，以及路面结构的方案比选等内容。

路面设计除行车道部分的路面外，对高速公路、一级公路还应包括路缘带、硬路肩、加减速车道、紧急停车带、收费站和服务区的场面设计以及路面排水系统的设计，对其它各级公路应包括路肩加固、路缘石和路面排水设计。

当前世界各国众多的沥青路面设计方法，可概括分为两类：一类是以经验或试验为依据的经验法；一类是以力学分析为基础，考虑环境、交通条件以及材料特性为依据的理论法。

近三十年来，有关理论法的研究取得了很大进展，许多国家相继提出较完整的设计体系。

目前理论法对沥青路面的应力、形变和位移的分析，大多应用弹性层状体系理论，并采用电算的方法。

鉴于理论法有着广阔的发展前景，我国沥青路面设计规范规定沥青路面设计理论以弹性层状体系理论为基础，所以本章着重阐述基于理论法的沥青路面结构设计与计算。

§14-1 弹性层状体系理论概述由不同材料的结构层及土基组成的路面结构，在荷载作用下其应力形变关系一般呈非线性特性，且形变随应力作用时间而变化，同时应力卸除后常有一部分变形不能恢复。

因此，严格地说，沥青路面在力学性质上属于非线性的弹－粘－塑性体。

但是考虑到行驶车轮作用的瞬时性（百分之几秒），在路面结构中产生的粘—塑性变形数量很小，所以对于厚度较大、强度较高的高等级路面，将其视作线性弹性体，并应用弹性层状体系理论进行分析计算将是合适的。

一、基本假设与解题方法弹性层状体系是由若干个弹性层组成，上面各层具有一定厚度，最下一层为弹性半空间体，如图14-1。

14章沥青路面设计-参考答案

14章沥青路面设计-参考答案

第14章沥青路面设计一、名词解释1. 半刚性基层：主要采用水泥、石灰或工业废渣等无机结合料，对级配集料作稳定处理的基层结构。

2. 柔性基层：主要采用沥青处治的级配碎石和无结合料的级配碎石修筑的基层结构。

3.刚性基层：采用低强度等级混凝土修筑基层混凝土板而形成的沥青路面基层结构。

二、问答题：1.我国现行沥青路面设计方法属于哪种类型，理论基础和设计指标各是什么?答：（1）我国现行沥青路面设计方法属于力学－经验法；（2）理论基础为多层弹性层状体系理论；（3）设计指标包括路表回弹弯沉和（面层或基层）层底拉应力。

2.沥青路面破坏可分为哪两大类型，各自包括哪些内容？简述我国沥青路面设计控制指标选用依据？（1）分类：分为变形破坏和强度破坏两大类，分别包括：沉陷、车辙；疲劳开裂、推移（拥包）和低温缩裂。

（2）指标：针对两大破坏类型，提出两大设计控制指标，控制变形（刚度要求）指标：路表回弹弯沉；控制应力（强度要求）指标：层底拉应力。

（3）依据：路表回弹弯沉可表征整体刚度弱强、路基工作状况以及路面残余寿命。

即为层底拉应力疲劳破坏，层底拉应力可用于表征强度破坏的力学本质和个别结构层发生的极限破坏状态。

3.简述沥青路面组合设计的基本原则。

（1）表面使用品质长期稳定原则（2）强度刚度与层位相匹配的原则：车辆荷载与环境影响（如温度、降雨）自上而下逐渐衰减，因此对路面材料的强度刚度要求也自上而下降低。

（3）就地取材原则。

4.高等级公路（包括高速和一级公路）沥青路面的设计年限和面层结构层次是多少？高等级公路沥青路面不同结构类型的主要差异是什么，而不同等级公路沥青路面的主要结构差异是什么？高等级公路沥青路面设计年限为15年，面层通常分为3层结构，即表面层、中面层和下面层；高等级公路沥青路面不同结构类型主要差异是基层，而不同等级公路沥青路面的主要结构差异是面层。

5.垫层是否为沥青路面的必要结构层？垫层的基本功能是什么？按照设置功能，垫层可分为哪几种类型？垫层是可选结构层；垫层功能：改善土基水温状况，以免路面结构承受土基变化的不良影响；扩散车辆荷载应力，以免土基承受较大应力和发生过大变形；阻止路基土挤入基层，以免基层发生结构和性能改变。

沥青路面设计

沥青路面设计
沥青路面设计

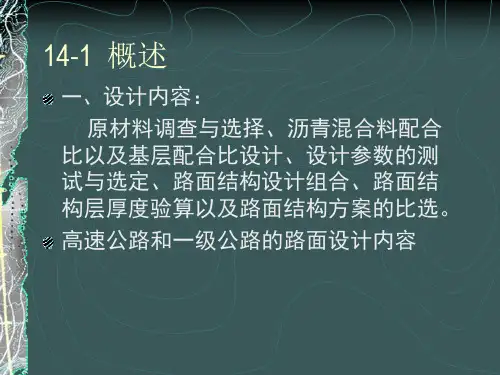

第一节 概 述
一、沥青路面设计的内容 1）原材料的调查与选择 2）沥青混合料配合比以及基层材料配合比设计
3）各项设计参数的测试与选定
4）路面结构组合设计 5）路面结构层厚度验算及路面结构方案的比选
6）路面排水系统设计及其它相关设计
二、路面结构设计的原则
1）路面结构设计应根据使用要求及气候、水文、土
各结构层应按强度和刚度自上而下递减的规律安排，以使各结构层材料的 效能得到充分发挥。 （二）适当的层数和层厚 结构层数既要体现强度和刚度沿深度递减的规律 ，又要考虑施工工艺、材 料规格和强度形成原理 根据公路等级、交通量大小、重车所占的比例、选用沥青质量等因素，综合 考虑确定沥青层厚度 基层、底基层厚度应根据交通量大小、材料力学性能和扩散应力的效果， 发挥压实机具的功能以及有利于施工等因素选择
Pi N C1 C2 ni P i 1
k 4.35
(2)当以半刚性材料结构层的层底拉应力为设计
指标时，按下式完成轴载当量换算：
Pi C2 ni N C1 P i 1
k 8
14-3
(3)对于贫混凝土基层以拉应力为设计指标时，
400~1200
1200~3000 >3000
1000~4000
4000~10000 >10000
第二节 弹性层状体系理论简介 一、基本假设与解题方法
（一）基本假设 1）各层是连续的、完全弹性的、均匀的、各 向同性的，以及位移和形变是微小的； 2）最下一层在水平方向和垂直向下方向为无 限大， 其上各层厚度为有限、水平方向为无限 大； 3）各层在水平方向无限远处及最下一层向下 无限深处，其应力、形变和位移为零； 4）层间接触情况，或者位移完全连续（称连 续体系），或者层间仅竖向应力和位移连续而 无摩阻力（称滑动体系）； 5）不计自重。 （二）解题方法

14.沥青路面设计.ppt

14.沥青路面设计.ppt

一、沉陷
现象：是路面在车轮作用下表面产生的较大凹陷变形， 有时凹陷两侧伴有隆起现象，当沉陷严重时，可能逐渐发展 成网裂。
原因：当路基土的承载能力较低，不能承受从路面传至 路基表面的车轮压力，便产生较大的垂直变形。
设计指标：
z0 z0
z0 ——路基表面由车轮荷载作用产生的垂直应力，可用弹性层状体系理论求得
二、在各种自然因素作用下稳定性好
路面结构层选择与组合需要解决的重要问题就使沥青路 面的水稳定性，在基层一般应选择水稳性好的材料。
在潮湿和某些中湿路段上修筑沥青路面时，由于沥青层 不透气，使路基和基层中水份蒸发的通路被隔断，因而向基 层积聚。如果基层材料中含土量多(如泥结碎石、级配砾石)， 尤其是土的塑性指数较大时，遇水变软，强度和刚度急剧下 降，结果导致路面开裂破坏。所以沥青路面的基层一般应选 择水稳性好的材料，在潮湿路段及中湿路段尤应如此。
当前世界各国众多的沥青路面设计方法，可概括分为 两类：
1. 以经验或试验为依据的经验法; 2. 是力学分析为基础考虑环境、交通条件以及材料特 性为依据的理论法。 我国沥青路面设计规范规定的沥青路面设计理论就是 以弹性层状体系理论为基础。 严格的说，沥青路面在力学性质上属于非线性的弹－ 粘塑性体。但考虑实际情况，对厚度较大、强度较高的高 等路面看作线性弹性体。
原因：沥青结构层受车 轮荷载的反复弯曲作用，使 结构层底面产生的拉应变值 超过材料的疲劳强度，地面 开裂，并逐渐向表面发展。
设计指标： 以疲劳开裂作为设计标准时，用结构层底面的拉
应变或拉应力不超过相应的容许值控制设计，即：
r R 或 r R
r 、 r ——结构层底面的拉应变和拉应力
沥青路面设计
第一节 弹性层状体系理论概述 第二节 沥青路面的破坏状态与设计标准 第三节 沥青路面结构组合设计 第四节 新建沥青路面的结构厚度计算 第五节 路面结构的剪应力计算 第六节 沥青路面改建设计 第七节 AASHTO和Shell设计方法概述

路基路面工程第14章沥青路面的设计

路基路面工程第14章沥青路面的设计
ld=960Ne-0.2AcAs
层低拉应力
我国沥青路面是设计规范规定沥青面层、半刚性基层、下 基层、刚性基层层底拉应力作为沥青路面结构设计的第2 项设计控制指标：
σR= σsp/Ks
路面结构厚度设计方程式与设计参数
路面厚度验算阶段主要考察拟定的路面结构在经受设计使 用期当量标准轴载的反复作用之后，是否满足两项设计指 标的要求：
结构层材料抗弯拉强度
按照试验规程测得，也可采用劈裂试验
计算弯沉和层底拉应力的计算
应用弹性层状体系理论计算双轮隙的路表弯沉时，由于弹 性层状体系理论计算过程的复杂性，一般均需通过计算机 进行求解。早期在计算机未能遍及时，许多科技工作者通 过大量的研究工作，提出了多种图解法和表解法以及简化 公式方法。
1、三层路面结构计算弯沉和拉应力的简化计算公式 ld=1000l1F
2、查图法 理论弯沉
aL为理论弯沉，取泊松比μ1= μ1=0.25， μ0=0.35
新建路面厚度设计
1）设计步骤 2）设计示例
路面竣工验收指标
要求在竣工后第一年的不利季节，用标准轴载BZZ-100 轮隙下实测弯沉代表值lr必须小于验收弯沉值la。
（4）测定者吹哨发令指挥汽车缓慢前进，百分表随路面 变形的增加而持续向前移动。当表针转动到最大值时，迅 速读取初读数L1。汽车仍在继续前进，表针反向回转，待 汽车驶出弯沉影响半径（约3cm以上）后，吹口哨或挥动 指挥红旗，汽车停止。待表针回转稳定后，再次读取终读 数L2。汽车前进的速度宜为5km/h左右。

沥青路面结构设计原则
(1)因地制宜，合理选材 路面各结构层所用的材料，尤其是用量大的基、垫层材料， 应充分利用当地的天然材料、加工材料或工业副产品，以 减少运输费用和降低工程造价。同时还要注意吸取和应用 当地路面设计在选择材料方面的成功经验。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第十四章沥青路面设计一、填空1.在《柔规》中规定，路面设计以双轮组单轴载 100kN 为标准轴载，并以 _____ 表示。

2. 在《柔规》中采用 _____ 作为路面厚度计算的主要控制指标，所以轴次换算的等效原则是以 _____ 为准。

3. 路表容许弯沉值是柔性路面设计的 _____ 指标，而 _____ 是验算指标。

4. 在车辆垂直荷载作用下，柔性路面产生的总变形包括 _____ 以及 _____ 。

5. 路面弹性模量是表示路面弹性性质的力学指标，又称为 _____ 模量，它表征路面材料的 _____ 能力。

6. 路面弹性性质的力学指标以 _____ 模量表示，它表征了土基或路面材料_____ 能力。

7. 由于路面的垂直变形实际上是由路面各结构层 ( 包括土基 )_____ 的总结果故它也就综合地反映了路面各结构层及土基的---。

8. 沥青混凝土面层及整体性的基层材料在行车荷载的多次重复作用下，由于疲劳现象而使其 _____ 强度降低，从而在板底出现拉伸裂缝，故对高等级公路必须验算其 _____ 强度。

9. 柔性路面结构设计包括 _____ 设计和 _____ 设计。

10. 通常应选用 ____ 的结合料和强度高的材料作为面层材料，且面层类型选择时，要考虑当地的 _____ 特征。

11. 路面的强度和稳定性并不单纯是一个厚度问题，也不是路面各结构层次的简单 _____ 问题，而是路面各结构层次的 _____ 是否合理的问题。

12. 防治路面翻浆要贯彻 _____ 的原则，最基本措施是防止或减少土基水分的——13.柔性路面设计是以 _____ 作为路面整体强度的设计控制指标。

表征路面弹性性质的力学指标是 _____ 。

14. 路面结构层的整体强度，以 _____ 作用下轮隙中心处的 _____ 表示。

15. 目前，我国公路工程中确定 Zo 的方法主要有 _____ 和 _____ 。

16. 目前，我国测定柔性路面材料回弹模量的方法有 _____ 和 _____ 。

17. 整层材料测定路面材料回弹模量的方法有 _____ 和 _____ 。

18. 柔性路面设计年限内最基本的任务是：通过设计工作，防止路面结构_____ ，由于 _____ 和自然因素综合作用而出现各种损坏。

19. 为了调查 _____ 情况，应测定原有路面下 _____ 深度内路基分层含水量。

20.原有路面结构调查中，一般应每隔 ____ 挖一试坑，查明原有路面的 _____ 、各结构层厚度及材料组成等。

21. 若原有路面面层为 _____ 结构层，且厚度 _____ ，或气温等于 2 0 ℃±20 ℃时，所测得的弯沉值进行修正，其它情况下测得的弯沉值均应进行温度修正。

22. 对原有路面路况的调查的时间一般应安排在改建工程 _____ 的 _____ 进行。

23. 我国现行规范对原有路面补强时各路段的计算弯沉值的计算公式是。

24. 原有路面设计要得到正确的结果，正确地确定原有路面的 _____ 和 _____ 是非常重要的。

25.沥青路面设计的主要内容包括________、___________和_________三大部分。

26.我国沥青路面设计方法采用_____________________﹍作为路面整体刚度设计指标，高速、一级和二级公路的沥青路面，还须对_____________________﹑_____________________﹑_____________________进行层底拉应力验算，城市道路路面设计还须进行沥青混合料面层______________﹍验算。

27.沥青混凝土路面设计是以______________________________理论为基础，以________________为设计指标。

28.沥青路面设计理论是_______________________________________________________________，以_______________________________________________________________为控制指标计算厚度。

二、名词解释1.路面容许弯沉值2.设计弯沉值3.标准轴载4.沉陷5.车辙6.疲劳开裂7.推移8.低温开裂三、选择1 ．柔性路面设计中，车道累计当量轴次 N 。

是指（）。

A ．单车道双向交通量B ．设计年限内双车道双向累计当量轴次；C 。

设计年限内一个车道上的累计当量轴次D ．设计年限内总交通累计当量轴次。

2 ．柔性路面静载作用下路面变形与荷载呈直线关系的是指（）。

A ．塑性阶段B ．弹性阶段C ．弹塑性阶段D ．破坏阶段3 ．柔性路面结构组合设计时，一般应使结构层自上而下（）。

A ．强度减小，厚度减薄B ．强度减小，厚度增大C ．强度增大，厚度减薄D ．强度增大，厚度增厚4 ．目前在柔性路面设计中，是以（）来表征土基的强度。

A ．抗剪强度B ．抗压强度C ．垂直强度D ．回弹模量5 ．现行的我国《公路沥青路面设计规范》规定路面设计指标是（）。

A ．弯沉指标，抗弯拉指标B ．弯沉指标，抗剪指标，平整度指标C ．弯沉指标，抗弯拉指标，沥青路面抗滑指标D ．弯沉指标，弯拉应力，抗剪指标6 ．柔性路面各结构层材料的目弹模量一般应自上而下（）A ．递增B ．递减C ．相同D ．任意分布7 ．柔性路面设计计算中只考虑车辆荷载的（）。

A ．垂直静压力B ．水平力、垂直静压力C ．静压力、震动力D ．冲击力与垂直静压力 * '8 ．我国目前柔性路面设计是以双圆垂直均布荷载作用下的（）体系作为设计理论。

A ．板体B ．弹性层状C ． CBRD ．弹性地基板9 ．土基回弹模量一般是采用直径为（）的刚性承载板，逐渐加卸荷载法测定。

A ． 18cmB ． 28cmC ． 24cmD ， 14cm10 ．多层路面结构是指（）的结构。

11 ．两层及两层以上 B ．三层及三层以上 C ．四层及四层以上 D ．四12 ．柔性路面的理论计算弯沉值与实测弯沉值之间存在一定差异，对理论弯沉公式修正时，其综合修正系数与（）无关。

A ．轴载大小B ．轮迹当量圆直径C ．土基回弹模量D ．抗弯拉结构强度系数 K 。

13 ．原有路面补强设计以（）作为设计控制指标。

A ．路表计算弯沉值B ．路表实测弯沉值C ．回弹模量D ．路表容许弯沉值14 ．旧路补强设计中的计算弯沉值 L 0 是指（）。

A ．实测弯沉的平均值B ．原路面设计的容许弯沉值C ．以实测弯沉为基础确定的一个衡量原有路面在不利季节的整体强度D ．由实测弯沉与容许弯沉综合确定的设计参数，并大于容许弯沉15 ．旧路补强的补强层厚计算，教材所给的三参数公式是（）。

A ．理论公式，可直接适用于两层或单层的补强设计B ．理论公式，可直接适用于任意多层的补强设计；C ．经验公式，可直接适用于单层或双层的补强设计D ．经验公式，可直接适用于任意多层的补强设计16 ．设某段原有沥青路面测定的弯沉值 L TC = 3.35mm ，温度修正系数为0.95 ，则相应标准温度下的弯沉值应是（）。

A ． 3.05mmB ． 3.18mmC ． 3.25mmD ． 3.15mm17 ．测定原有路面弯沉值时，应按路基干湿类型和土质不同等因素进行分段，一般（）。

A ．测段长度应不小于 1000m ，每测段的测点不少于 10 个B ．测段长度应不小于 500m ，每测段测点不少于 10 个C ．测段长度应不小于 1000m ，每测段测点不少于 20 个D ．测段长度应不小于 500m ，每测段测点不少于 20 个18.沥青路面的设计指标是（）。

A、容许弯沉值B、竣工验收弯沉值C、设计弯沉值D、回弹模量四、判断1 ．我国现行柔性路面设计方法中规定：对各级公路均以路表容许弯沉值作为设计控制指标，以弯拉应力作为验算指标。

（）2 ．我国现行柔性路面设计中，在受力上不仅考虑了垂直静载的作用，而且考虑了行车反复作用的疲劳损坏。

（）3 ．现行《公路沥青路面设计规范》对路面设计，不仅考虑了垂直静载的作用，也考虑了疲劳损坏及水平荷载的作用，并有相应的公式计算。

（）4 ．柔性路面的理论计算弯沉值与实测弯沉值存在一定差异，对理论弯沉公式修正时，其综合修正系数与土基回弹模量无关。

（）5 ．柔性路面的理论计算弯沉值与实测弯沉值存在一定差异，对理论弯沉值公式修正时，其综合修正系数与轮迹当量圆直径无关。

（）6 ．柔性路面的理论计算弯沉值与实测弯沉值存在一定差异，对理论弯沉值公式修正时，其综合修正系数与面层中抗压回弹模量无关。

（）7 ．柔性路面的理论计算弯沉值与实测弯沉值存在一定差异，对理论弯沉值公式修正时，其综合修正系数与标准轴载的轮胎压强无关。

（）8 ．原有路面补强设计以回弹模量和路面表层容许弯沉值作为设计控制指标。

9 ．原有路面补强设计以路面容许弯沉值作为设计控制指标。

（）10 ．旧路补强的补强层，教材中所给的三参数公式是理论公式，可直接用于单层或双层的补强设计。

（）11 ．旧路补强的补强层，教材中所给的三参数公式是理论公式，可直接适用于各种层次的补强设计。

（）12 ．旧路补强的补强层，教材中所给的三参数公式是经验公式，根据现行规范仍可直接适用于单层或双层的补强设计。

（）13 ．为测定原有路面下路基的湿度,由于路面材料强度高,可在路肩上 80cm 范围内取 8 个试样进行测定。

（）14 ．为测定原有路面下路基的地下水位，由于路面材料强度高，不易钻孔，可在路肩上进行，以孑 L 内水面到路肩表面高度作为地下水位高度。

（）15 ．对原有路面强度测定的方法，是用弯沉仪测量路面表面在标准轴载作用下的轮轴中心回弹弯沉值。

（）16 ．对原有路面强度测定的方法，是用弯沉仪测量路面表面在标准轴载作用下的轮隙中心回弹弯沉值。

（）17 ．对大于 3cm 的原有沥青路面所测定的弯沉值，以 20°C 为标准温度，否则需要进行修正。

（）18 ．对大于 3cm 的原有沥青路面所测定的弯沉值，应以 25°C 为标准温度，不是此温度时,应进行换算。

（）19 ．对原有路况调查的时间一般应安排在改建工程前一年的最不利季节进行。

（）20 ．对原有路况调查的时间一般应安排在改建工程当年的最不利季节进行。

（）21 ．在原有路面补强设计中，卢值越高， IR 值越大，则计算得到的补强层厚度越厚。

（）22 ．对原有路面补强设计时，夕值越小， I ， R 值越大，则计算得到的补强层厚度越厚。

（）23 ．在对原有路面弯沉测定过程中，当测区室外气温达不到标准温度时,应对所测定的弯沉值进行修正。

（）24.沥青路面设计中的标准轴载是BZZ－60和BZZ－100。
