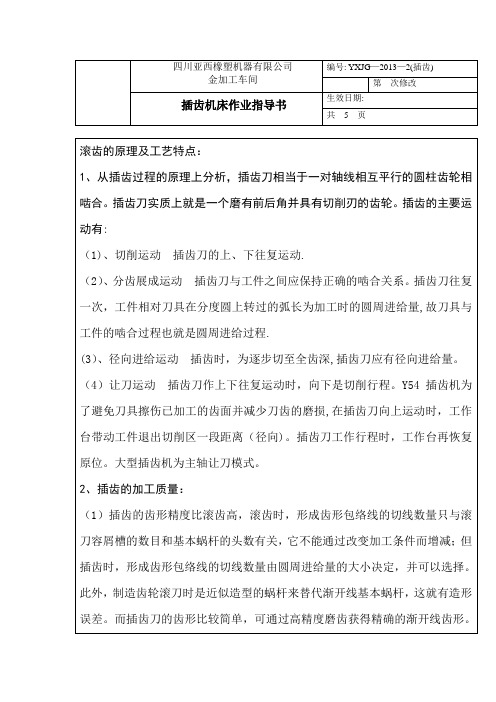

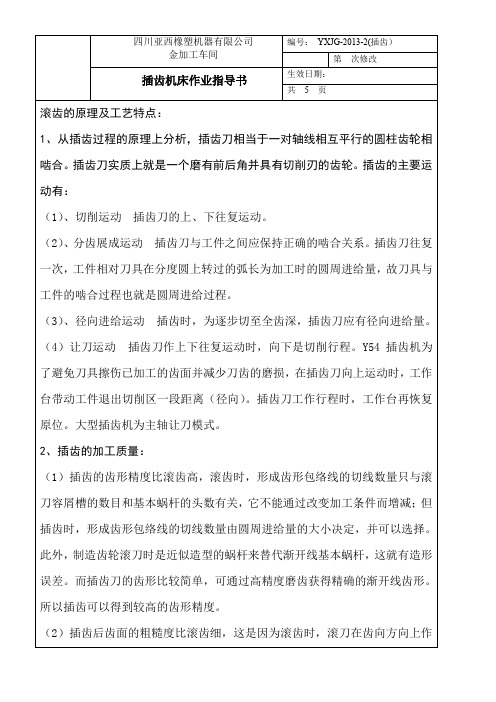

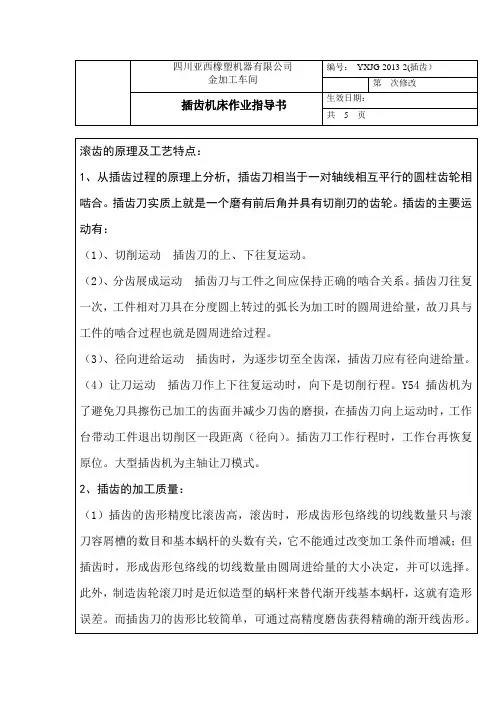

四川亚西橡塑机器有限公司金加工车间编号：YXJG-2013-2(插齿）第次修改插齿机床作业指导书生效日期：共 5 页滚齿的原理及工艺特点：1、从插齿过程的原理上分析，插齿刀相当于一对轴线相互平行的圆柱齿轮相啮合。
插齿刀实质上就是一个磨有前后角并具有切削刃的齿轮。
插齿的主要运动有：（1）、切削运动插齿刀的上、下往复运动。
（2）、分齿展成运动插齿刀与工件之间应保持正确的啮合关系。
插齿刀往复一次，工件相对刀具在分度圆上转过的弧长为加工时的圆周进给量，故刀具与工件的啮合过程也就是圆周进给过程。
（3）、径向进给运动插齿时，为逐步切至全齿深，插齿刀应有径向进给量。
（4）让刀运动插齿刀作上下往复运动时，向下是切削行程。
Y54插齿机为了避免刀具擦伤已加工的齿面并减少刀齿的磨损，在插齿刀向上运动时，工作台带动工件退出切削区一段距离（径向）。
插齿刀工作行程时，工作台再恢复原位。
大型插齿机为主轴让刀模式。
2、插齿的加工质量：（1）插齿的齿形精度比滚齿高，滚齿时，形成齿形包络线的切线数量只与滚刀容屑槽的数目和基本蜗杆的头数有关，它不能通过改变加工条件而增减；但插齿时，形成齿形包络线的切线数量由圆周进给量的大小决定，并可以选择。
此外，制造齿轮滚刀时是近似造型的蜗杆来替代渐开线基本蜗杆，这就有造形误差。
而插齿刀的齿形比较简单，可通过高精度磨齿获得精确的渐开线齿形。
所以插齿可以得到较高的齿形精度。
（2）插齿后齿面的粗糙度比滚齿细，这是因为滚齿时，滚刀在齿向方向上作间断切削，形成鱼鳞状波纹；而插齿时插齿刀沿齿向方向的切削是连续的，所以插齿时齿面粗糙度较细。
（3）插齿的运动精度比滚齿差，这是因为插齿机的传动链比滚齿机多了一个刀具蜗轮副，即多了一部分传动误差。
另外，插齿刀的一个刀齿相应切削工件的一个齿槽，因此，插齿刀本身的周节累积误差必然会反映到工件上。
而滚齿时，因为工件的每一个齿槽都是由滚刀相同的2～3圈刀齿加工出来，故滚刀的齿距累积误差不影响被加工齿轮的齿距精度，所以滚齿的运动精度比插齿高。
插齿机安全操作规程模版一、目的本安全操作规程旨在保证插齿机的正常运行，预防操作过程中发生事故，确保工作人员的生命财产安全。
二、适用范围本安全操作规程适用于所有使用插齿机的工作人员。
三、相关术语定义1. 插齿机：指用于加工工件齿部的机械设备。
2. 工件：指需要进行齿部加工的物体，如齿轮、传动带等。
3. 操作人员：指使用插齿机进行工作的工作人员。
四、操作前的准备工作1. 检查插齿机的工作区域是否干净整洁，无杂物和障碍物。
2. 检查插齿机的工作环境是否符合安全要求，如是否通风良好，有无可燃物等。
3. 检查插齿机的工作状态是否正常，如传动系统、电气系统是否正常运转。
4. 确保插齿机的紧急停车装置和其他安全装置可靠有效。
五、操作时的注意事项1. 穿戴个人防护装备，包括安全帽、安全鞋、防护手套等。
2. 在操作插齿机之前，必须接受相关培训并取得相关操作证书。
3. 在操作插齿机时，禁止戴长发、长袖衣物或者佩戴有松脱物品的饰品。
4. 在操作插齿机时，严禁使用损坏、变形或者质量不合格的刀具。
5. 在操作插齿机时，必须正确安装和调整夹具，确保工件牢固稳定。
6. 在操作插齿机时，严禁将手部或者其他身体部位放入工件接触区域。
7. 在操作插齿机时，必须使用安全合格的操作杆、按钮，不能随意触动其他部件。
8. 在操作插齿机时，禁止超负荷操作，如超过最大负荷、最大速度等规定。
9. 在操作插齿机时，不得擅自更改机械设备的设置参数和运行模式。
六、操作后的清理工作1. 在完成插齿机操作后，必须关闭电源，待机械设备完全停止运行后方可离开工作岗位。
2. 清理工作区域，清除刀具残留物及其他杂物，并保持整洁。
3. 对插齿机进行常规保养和维护，确保其正常使用状态。
七、紧急情况处理1. 在发生火灾、电气故障等紧急情况时，立即按下设备的紧急停车按钮，并报告相关人员。
2. 在发生人身伤害等紧急情况时，立即将伤者送往医院救治，并及时报告相关人员。
3. 在紧急情况处理完毕后，需对事故原因进行调查分析，制定相应的预防措施。

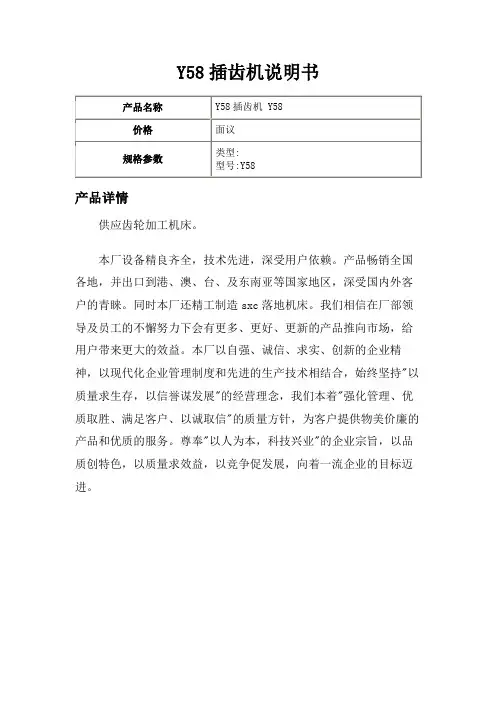

Y58插齿机说明书
产品详情
供应齿轮加工机床。
本厂设备精良齐全，技术先进，深受用户依赖。
产品畅销全国各地，并出口到港、澳、台、及东南亚等国家地区，深受国内外客户的青睐。
同时本厂还精工制造sxc落地机床。
我们相信在厂部领导及员工的不懈努力下会有更多、更好、更新的产品推向市场，给用户带来更大的效益。
本厂以自强、诚信、求实、创新的企业精神，以现代化企业管理制度和先进的生产技术相结合，始终坚持"以质量求生存，以信誉谋发展"的经营理念，我们本着"强化管理、优质取胜、满足客户、以诚取信"的质量方针，为客户提供物美价廉的产品和优质的服务。
尊奉"以人为本，科技兴业"的企业宗旨，以品质创特色，以质量求效益，以竞争促发展，向着一流企业的目标迈进。
插齿机操作规程一、引言插齿机是一种常用的工业设备，广泛应用于齿轮制造领域。
为了保证插齿机的正常运行和操作人员的安全，制定本操作规程，明确操作步骤、注意事项和维护要求，以确保工作的高效性和安全性。
二、操作步骤1. 准备工作1.1 检查插齿机的工作环境，确保周围没有杂物和妨碍安全操作的障碍物。
1.2 检查插齿机的电源线和机器的接地，确保接地良好。
1.3 上岗操作人员需穿戴符合工作要求的工作服，佩戴安全帽和安全眼镜。
2. 开机准备2.1 检查并调整插齿机的切削刀具，并确保其安装牢固。
2.2 进行润滑油的添加和更换，确保机器运行平稳。
2.3 检查工件夹具和工作台，确保其在正确位置上。
2.4 检查控制面板，确保各项指示灯正常工作，并做好设定。
3. 操作插齿机3.1 启动插齿机的电源，并按照要求将工件放置在工作台上。
3.2 通过调整控制面板上的参数，根据工件的要求设定切削深度和齿距。
3.3 打开主轴和进给装置的总开关，使插齿机开始运转。
3.4 监控插齿机的运行状态，并随时调整参数，确保齿轮加工的精度和质量。
3.5 在插齿机完成工件加工后，关闭设备总开关，停止机器的运转。
3.6 清理加工过程中产生的废料和切削液，保持工作环境整洁有序。
4. 安全注意事项4.1 操作人员应熟知插齿机的工作原理和操作规程，并遵守相应的安全操作规定，以确保操作的安全性。
4.2 在操作过程中，应注意保持双手的安全距离，切勿将手部放入运转中的插齿机中。
4.3 禁止在插齿机运行时随意移动工件或机器组件，以防发生危险。
4.4 当设备出现异常情况或故障时，应立即停止机器的运转，通知维修人员进行维修和检查。
4.5 操作人员应定期参加相关的安全培训，增强安全意识和技能。
三、维护要求1. 定期检查插齿机的润滑油，并根据使用情况及时添加和更换。
2. 在插齿机停机后，清理和保养切削刀具，防止刀具生锈或损坏。
3. 定期检查插齿机的电源线和机器的接地情况，确保安全连接。
一 插床机构的设计与运动分析1.插床机构简介与设计数据插床主要由齿轮机构、导杆机构和凸轮机构等组成，如图2-1，a 所示。
电动机经过减速装置（图中只画出齿轮1z 、2z ）使曲柄1转动，再通过导杆机构1-2-3-4-5-6，使装有刀具的滑块沿导路y-y 作往复运动，以实现刀具切削运动。
为了缩短空程时间，提高生产率，要求刀具有急回运动。
刀具与工作台之间的进给运动，是由固结于轴2O 上的凸轮驱动摆动从动杆D O 4和其他有关机构来完成的。
设计数据表 设计内容 导杆机构的设计及运动分析符号 1n K HB O BCl l 3 32O O la b c单位 min r mm mm数据 652120116055551251．设计内容和步骤已知 行程速度变化系数（行程速比系数）K ，滑块5的冲程H ，中心距32O O l ，比值BO BCl l 3，各构件重心S 的位置，曲柄每分钟转数 1n 。
要求 设计导杆机构，作机构两个位置的速度多边行和加速度多边形，做滑块的运动线图。
步骤1）设计导杆机构。
按已知条件确定导杆机构的各未知参数。
其中滑块5的导路y y -的位置可根据连杆4传力给滑块5的最有利条件来确定，即y y -应位于B 点所画圆弧高的平分线上。
2）作机构运动简图。
选取长度比例尺)(mm m l μ，按表22-所分配的两个曲柄位置作出机构运动简图，其中一个位置用粗线画出。
曲柄位置的作法如图22-；取滑块5在上极限时所对应的曲柄位置为起始位置1 ，按转向将曲柄圆周十二等分，得12个曲柄位置，显然位置9对应于滑块5处于下极限时的位置。
再作出开始切削和终止切削所对应的'1和'8两个位置。
3）作速度、加速度多边形。
选取速度比例尺⎪⎭⎫⎝⎛mm s m v μ和加速度比例尺⎪⎪⎭⎫ ⎝⎛mm s m a 2μ，用相应运动图解法作该两个位置的速度多边形和加速度多边形，并将其结果列入下表：项目位置1ω2A v23A A v 3A v CB v C v 3S vω大小 方向 106.28 0.471 0. 14 0.450 0.04 0.2 0.26 2.1逆时针单位 s 1 s m s 1项目 位置 2A a K A A a23 n A a 3t A a 3n CB a C a 3S a ε2.96 0.6 0.96 0.04 0.016 0.04 0.54单位2s m 21s4）作滑块的运动线图。

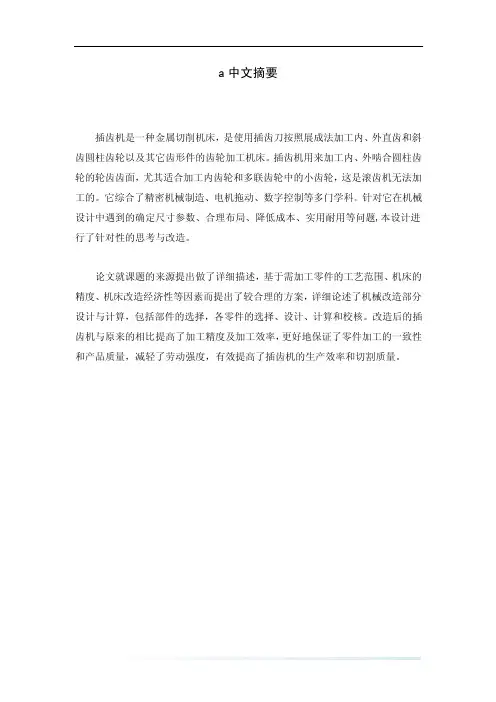

a中文摘要插齿机是一种金属切削机床，是使用插齿刀按照展成法加工内、外直齿和斜齿圆柱齿轮以及其它齿形件的齿轮加工机床。
插齿机用来加工内、外啮合圆柱齿轮的轮齿齿面，尤其适合加工内齿轮和多联齿轮中的小齿轮，这是滚齿机无法加工的。
它综合了精密机械制造、电机拖动、数字控制等多门学科。
针对它在机械设计中遇到的确定尺寸参数、合理布局、降低成本、实用耐用等问题,本设计进行了针对性的思考与改造。
论文就课题的来源提出做了详细描述，基于需加工零件的工艺范围、机床的精度、机床改造经济性等因素而提出了较合理的方案，详细论述了机械改造部分设计与计算，包括部件的选择，各零件的选择、设计、计算和校核。
改造后的插齿机与原来的相比提高了加工精度及加工效率，更好地保证了零件加工的一致性和产品质量，减轻了劳动强度，有效提高了插齿机的生产效率和切割质量。
AbstractThe Pinion gear machine is a kind of metal cutting tools, is to use the knife pinion gear according to recent exhibition processing inside and outside straight tooth and helical gear tooth shape and other pieces of the gear processing machine tools. The Pinion gear machine used for processing inside and outside cylindrical gears mesh of gear tooth surface, especially suitable for processing in the gears and split the pinion gear, this is not the gear hobbing process.It synthesizes many disciplines such as precision machinery manufacturing,electric motor drive, digital control and so on. For it in the mechanical encountered in the design of size parameters determined, rational layout, reduce cost, practical durable such issues, the design thinking and transformation of the targeted.Papers on the source and propose is gave a detailed description, then it puts forward a more reasonable scheme on the basis of the processing of components required 、the precision of machine tools、the economic factors of Machine transformation and discusses in detail the designing and calculation of the mechanical transformation including the choice of components, the selection, designing, calculation and verification of the components . After transformation gantry Pinion gear machine is used for processing plate cutting and compared with the original machine it improves the machining precision and efficiency and better guarantees consistency and the quality of their products and reduces the labor intensity;what’s more, The mechanism improved production efficiency and cutting quality.引言1.1课题的来源与提出本课题来源于某企业，由山东理工大学导师给予。

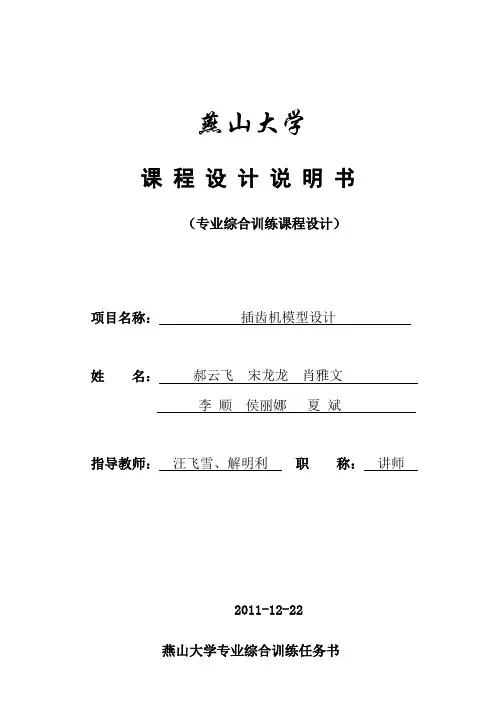

燕山大学课程设计说明书（专业综合训练课程设计）项目名称：插齿机模型设计姓名：郝云飞宋龙龙肖雅文李顺侯丽娜夏斌指导教师：汪飞雪、解明利职称：讲师2011-12-22燕山大学专业综合训练任务书院（系）：基层教学单位：年月日小组分工及贡献本次课程设计由我们小组6名成员共同完成，根据各人情况以及兴趣特长进行了详细分工，协同合作完成了本次课程设计。
