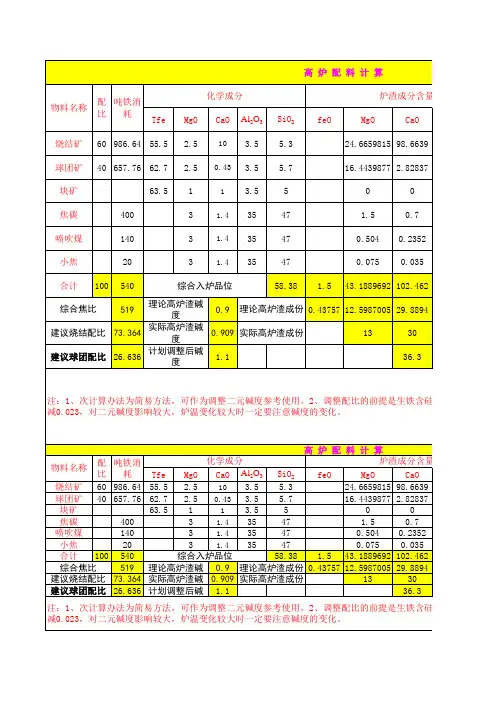

高炉配料快捷计算

高炉开炉配料计算一开炉料原则1配料要求1.1总焦比：2800Kg/t.Fe；1.2炉渣碱度：1.00（MgO 8.0%，Al2O3≤16%）；1.3正常料焦比：1.0 t / t.Fe。

2原燃料配比2.1冶金焦; 赵城焦, 石家庄焦（各1/2）2.2矿石：烧结矿哈默斯利块矿印度球团黑旺矿30% 20% 25% 25%2.3熔剂：石灰石，白云石，硅石；3原燃料理化指标见表1和表2。

二配料计算1、预计生铁成分元素Fe C Si Mn S含量（%） 92.47 4.0 3.0 0.5 0.032 、Fe、Mn回收率Fe回收率： 99.0%；Mn回收率 60.0%； S 分配率：85%进入炉渣，5%进入生铁。

3、以100 Kg混合矿计算：3.1 100 Kg混合矿平均含Fe：30×57.04%+20×65.36%+25×66.04+25×25.76% = 53.134，100 Kg混合矿出铁：100×53.13%×0.99 / 0.9247 = 56.886 Kg。

3.2炉渣成分核算：（1）生铁中Si消耗SiO256.886×3.0%×60 / 28 = 3.657（2）炉渣中FeO量53.134×1.0%×72 / 56 = 0.683（3）入炉料的S负荷30×0.014%+20×0.012%+25×0.007%+25×0.046%+56.886×0.53%=0.321（4）炉渣中的CaS0.321×85%×72 / 32=0.614（5）脱硫消耗CaO0.614×56/72=0.478（6）原燃料成分中进入炉渣的数量（7）炉渣成分调整为使炉渣成分达到要求标准，加白云石和硅石进行调整。

硅石加入量为：x白云石加入量为：y3.927+91.88% x +2.91% y =10.096+2.31% x+30.09% y2.045+0.30% x +20.47% y= 8.0%20.652+96.25% x+53.47% y解方程：x = 7.422 Kg。

高炉炼铁原材料配比及用量计算
设计中采用高炉炼铁工艺，有效容积为200M³的高炉两座，有效容积为100M³的高炉一座。

选取炉高炉有效容积利用系数ηv=2.2 t/(m3.d)，由公式：P Q=M×T ×ηv×V v
式中：P Q——高炉车间年生铁产量，吨；
M——高炉座数；
T——年平均工作日，高炉一代炉役中，扣除大、中、小修时间后每年平均实际生产天数一般为330～350天。

此处采用350天。

所以,有效容积为200M³的高炉年产量为
PQ200M³=M×T ×ηv×Vv=2×350 ×2.2×200=308000t
PQ100M³=M×T ×ηv×Vv=1×350 ×2.2×100=77000t
PQ= PQ200M³+PQ100M³=308000+77000=385000t
根据高炉冶炼原理，生产1吨生铁，需要1.5-2.0吨铁矿石、0.4-0.6吨焦炭以及0.2-0.4吨熔剂。

本次设计采用生产1吨生铁，需要2.0吨铁矿石、0.5吨焦炭以及0.3吨熔剂。

所以经计算可知:
需要铁矿石的量为385000t×2=770000t
焦炭的量为385000t×0.5=192500t
熔剂的量为385000t×0.3=115500t。

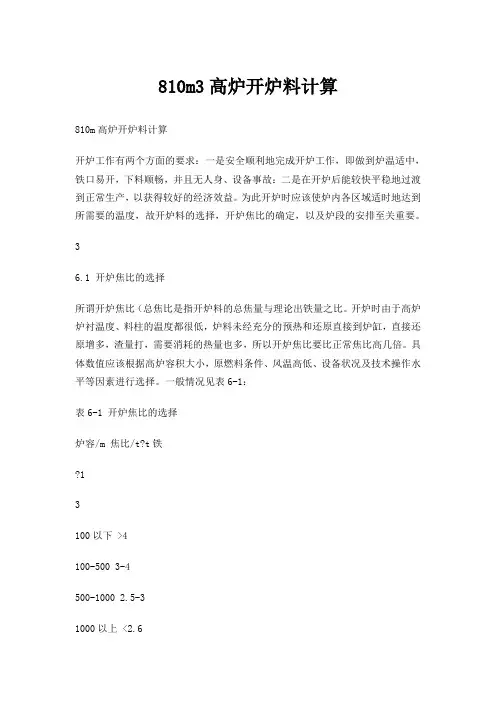

810m3高炉开炉料计算810m高炉开炉料计算开炉工作有两个方面的要求：一是安全顺利地完成开炉工作，即做到炉温适中，铁口易开，下料顺畅，并且无人身、设备事故：二是在开炉后能较快平稳地过渡到正常生产，以获得较好的经济效益。

为此开炉时应该使炉内各区域适时地达到所需要的温度，故开炉料的选择，开炉焦比的确定，以及炉段的安排至关重要。

36.1 开炉焦比的选择所谓开炉焦比（总焦比是指开炉料的总焦量与理论出铁量之比。

开炉时由于高炉炉衬温度、料柱的温度都很低，炉料未经充分的预热和还原直接到炉缸，直接还原增多，渣量打，需要消耗的热量也多，所以开炉焦比要比正常焦比高几倍。

具体数值应该根据高炉容积大小，原燃料条件、风温高低、设备状况及技术操作水平等因素进行选择。

一般情况见表6-1：表6-1 开炉焦比的选择炉容/m 焦比/t?t铁?13100以下 >4100-500 3-4500-1000 2.5-31000以上 <2.6选择合适的开炉焦比对开炉进程有决定性的影响。

焦比选择过高，既不经济，又可能导致炉况不顺，即导致高温区上移，在炉身中上部容易产生炉墙结厚现象，更严重的是延长了开炉时间；焦比选择过低，会导致炉缸温度不足，出渣出铁困难，渣铁流动不畅，严重时会造成炉缸冻结。

一般要求开炉前几次含硅量为3%-3.5%。

6.2 开炉造渣制度的选择为了改善渣铁流动性能，冶炼合格生铁，加热炉缸，稀释渣中的Al2O3(Al2O3含量大于18%时，开炉配料中需增加低Al2O3的造渣剂)，开炉时渣量要大一些，渣铁比一般为0.4-0.5.如渣量小，可加干渣调节。

开炉时炉渣碱度SiO2?0.90-1.05。

控制生铁含?Mn?0.8%，为了改善炉渣流动性，可提高渣中的MgO含量，使之维持在8%-10%左右，也可适当加些萤石来稀释炉渣。

小高炉在用全天然矿冷风开炉时，焦比特高，可在空料（即焦炭+石灰石）段加些硅石来调整炉渣成分。

不用干渣，既可以节约焦炭，而且铁口见渣较晚，可以延长喷吹铁口时间，有利于加热炉缸。

450⾼炉开炉配料计算
450m3⾼炉开炉配料计算
⼀、原燃料化学成份：
⼆、计算参数
1、全炉焦⽐ 3.0
2、全炉碱度 1.0
3、正常料碱度 1.05
4、料线（m） 1.0
5、正常料焦⽐0.9
6、炉料压缩率% 12.0
7、铁元素回收率% 99.0
8、风温℃>800
9、焦批（⼲）：4600kg 10、⽣铁中含[Si]%：2.5
11、⽣铁中含铁：93%
12、各种⼊炉料堆⽐重：t/m3
13、⽊柴装到风⼝中⼼线
14、⾼炉各部容积：（m3）
三、配料计算
1、正常料配⽐：
烧结矿56% 4.51t/ch 球团矿44% 3.55t/ch
批铁量 5.11t/ch
2、空焦加灰⽯量（T）：共9.9吨，每批0.715吨
3、炉料体积：m3
1)正常料：K 体积7.931 P 体积 4.424
压缩体积10.873
2)空焦：K 体积7.931 N 体积0.447
压缩体积7.37
3)净焦：K 体积7.931 压缩体积 6.979
4、确定填料组成：
1)炉缸填⽊柴：61.8 m3（风⼝中由线到炉缸上部容积为9.16 m3）
2)料线1.0⽶占炉喉体积：15.20 m3
3)净焦装到炉腰⾼度的1/2占体积：106.34 m3
4)净焦装到炉腰⾼度的1/2折合净焦批数：15
5)⾼炉装正常料和空焦的体积为：270.87
6)正常料批数：14 空焦批数为：17
四、开炉料⽤量
五、开炉料装⼊表（见Excle）。

高炉简易配料计算
高炉的配料计算是一个复杂的过程，需要考虑多个因素，包括炉内化学反应、温度和压力控制、炉料成分、炉料比例等等。

下面是一个简化的高炉配料计算的步骤：
1.确定炉料需求：根据高炉投入能力和产量要求，确定所需总
炉料量。

2.确定炉料种类：根据高炉内需要的物料特性和化学反应的要求，选择合适的铁矿石、炉渣调整剂（如石灰石）、还原剂（如焦炭）等炉料。

3.计算炉料比例：根据高炉供料比例的要求，计算每一种炉料
在总炉料中的比例。

一般来说，铁矿石作为主要炉料，其余炉料根据需要进行调整。

4.计算炉料成分：根据高炉化学反应和产品要求，计算每一种
炉料的化学成分，包括铁含量、硅含量、磷含量、硫含量等。

5.控制炉料质量：根据高炉的操作经验和实际情况，对炉料进
行质量控制。

这包括炉料的粒度、湿度、杂质含量等。

以上仅为高炉简易配料计算的一般步骤，实际操作中还需根据具体情况进行调整和改进。

在复杂的高炉操作中，还需要考虑炉况调整、炉渣调整、温度控制等多个因素。

因此，高炉配料计算是一个综合性的工作，需要根据具体情况进行调整和分析。

高炉炼铁主要经济技术指标 选定 （1） 高炉有效容积利用系数(v η)高炉有效容积利用系数即每昼夜生铁的产量与高炉有效容积之比，即每昼夜1m³有效容积的生铁产量。

可用下式表示：有V Pη=v 式中： v η——高炉有效容积利用系数，t /(m 3·d) P ——高炉每昼夜的生铁产量，t /d有V ——高炉有效容积，m 3V η是高炉冶炼的一个重要指标，有效容积利用系数愈大，高炉生产率愈高。

目前，一般大型高炉超过2.3，一些先进高炉可达到2.9。

小型高炉的更高。

本设计中取2.7。

（2） 焦比（K ）焦比即 每昼夜焦炭消耗量与每昼夜生铁产量之比，即冶炼每吨生铁消耗焦炭量。

可用下式表示：式中 K ——高炉焦比，kg/tP ——高炉每昼夜的生铁产量，t /dK Q ——高炉每昼夜消耗焦炭量，kg/d焦比可根据设计采用的原燃料、风温、设备、操作等条件与实际生产情况进行全面分析比较和计算确定。

当高炉采用喷吹燃料时，计算焦比必须考虑喷吹物的焦炭置换量。

本设计中取K = 330 kg/t （3） 煤比（Y ）冶炼每吨生铁消耗的煤粉为煤比。

本设计中取煤比为180 kg/t . （4） 冶炼强度（I ）和燃烧强度（i ）高炉冶炼强度是每昼夜31m 有效容积燃烧的焦炭量,即高炉每昼夜焦炭消耗量与有V 的比值, 本设计I =1.1 t/m 3∙d 。

燃烧强度i 既每小时每平方米炉缸截面积所燃烧的焦炭量。

本设计i = 30 t/m 2∙d 。

（5） 生铁合格率化学成分符合国家标准的生铁称为合格生铁，合格生铁占总产生铁量的百分数为生铁合格率。

它是衡量产品质量的指标。

（6） 生铁成本生产一吨合格生铁所消耗的所有原料、燃料、材料、水电、人工等一切费用的总和，单位为 元/t 。

（7） 休风率休风率是指高炉休风时间占高炉规定作业时间的百分数。

先进高炉休风率小于1％。

（8） 高炉一代寿命高炉一代寿命是从点火开炉到停炉大修之间的冶炼时间，或是指高炉相邻两次大修之间的冶炼时间。

沧州中铁装备制造材料有限公司炼铁厂
1#高炉开炉配料计算
一、高炉各部位可装容积：
1.料线1.5m以上炉喉占有空间：8.12×1.5×Л÷4=77.3 m3
2.高炉开炉料装料容积为：
2448.5－77.2=2371.2 m3
二、计算参数的设定：
1.参数的设定
2.生铁成分
三、原燃料成分表：
四、设定矿批28吨，根据以上条件计算结果及装料如下表：
#
装料误差：0.608% 枕木区的空余体积189 参与造渣的焦炭总量844.7 净焦参与造渣的数量13.4
注: 1、表中H——Kg↓J↓，K-机烧+球团+海南矿+锰矿；J—焦炭；g—萤石；h—灰石；
2、料批组成的焦炭为干焦，装料时注意应该转化为湿焦，焦炭水分为：4%，则实际焦炭批重：13.38kg/批；
3、空焦上完规定料批后实测料线,超过料线继续按装料计划上料,如果低于计划料线则补加空焦到达料线后再装下段料；
4、点火送风2小时如无异常后焦比减到750kg/t，8小时后如无异常焦比减到700kg/t，出完第一次铁后无异常焦比减到650kg/t。

炼铁用计算公式1、根据焦炭负荷求焦比焦比=1000/（负荷×综合品位）=矿批/(负荷×理论焦比)2有效容积利用系数=每昼夜生铁产量/高炉有有效容积3焦比=每昼夜消耗的湿焦量×(1－水分）/每昼夜的生铁产量4理论出铁量=（矿批×综合焦比）/=矿批×综合品位×不考虑进去渣中的铁量因为焦炭也带入部分铁5富氧率=－×富氧量/60×风量=×富氧量/风量6煤比=每昼夜消耗的煤量/每昼夜的生铁含量7 综合焦比=焦比+煤比×8 综合燃料比=焦比+煤比+小块焦比9 冶炼强度=每昼夜消耗的干焦量/高炉有效容积10 矿比=每昼夜加入的矿的总量/每昼夜的出铁量11 风速=风量（1-漏风率）/风口总面积漏风率20%12 冶炼周期=（V有 -V炉缸内风口以下的体积）/（V球+V烧+V矿）×88%=（V球+V烧+V矿）×88%13 综合品位=（m烧×烧结品位+m球×球品位+m矿×矿品位）/每昼夜加入的矿的总量14 安全容铁量=×ρ铁×1/4πd2hh取风口中心线到铁口中线间高度的一半15 圆台表面积=π/2（D+d）体积=π/12×h×(D2+d2+Dd)16 正方角锥台表面积S=a2 +b2 +4( a+b/2)h V=h/3(a2+b2+ab)=h/3(S1+S2+√S1S)17、圆锥侧面积M=πrl=πr√r2+h2体积V=1/3πr2h18、球S=4πr2=πd2V=4/3πr3=π/6d319、风口前燃烧1kg碳素所需风量（不富氧时）V风=24×1/+ f为鼓风湿度20、吨焦耗风量V风=（+）×1000×85%f为鼓风湿度 85%为焦炭含碳量21、鼓风动能（1）E=（764I2-3010I+3350）dE-鼓风动能 I-冶炼强度（2）E=1/2mv2=1/2×Q×r风/（60gn）v风实2Q-风量 r 风-风的密度 g= n-风口数目22、石灰的有效容剂性 CaO 有效=CaO 熔-SiO 2×R23、洗炉墙时，渣中CaF 2含量控制在2%-3%，洗炉缸时可掌控在5%左右，一般控制在%每批料萤石加入量X=P 矿×TFe ×Q ×(CaF 2)/([Fe]×N) P 矿-矿批重 TFe-综合品位 [Fe]-生铁中含铁量 Q-吨铁渣量 (CaF 2)-渣中CaF 2含量 N-萤石中CaF 2含量24、风口前燃烧1kg 碳素的炉缸煤气量 V 煤气=（+）/（+）××C 风 C 风-风口前燃烧的碳素量，kg25、理论出渣量 渣量批=QCaO 批/CaO 渣渣量批-每批炉料的理论渣量，t QCaO 批-每批料带入的CaO 量，t CaO 渣-炉渣中CaO 的含量，%25、喷吹煤粉热滞后时间 t=V 总/（V 批×n ）V 总-H 2参加反应区起点处平面（炉身温度1100℃～1200℃处）至风口平面间的容积，m ³V 批-每批料的体积，m ³ n-平均每小时的下料批数，批/h26、高炉某部位需要由冷却水带走的热量称为热负荷，单位表面积炉衬或炉壳的热负荷称为冷却强度Q=CM(t-t)×103Q-热负荷 kJ/hM-冷却水消耗量，t/hC-水的比热容，kJ/(kg.℃) t-冷却水出水温度℃-冷水进水温度，℃t。

高炉炼铁主要经济技术指标 选定（1） 高炉有效容积利用系数(v η)高炉有效容积利用系数即每昼夜生铁的产量与高炉有效容积之比，即每昼夜1m³有效容积的生铁产量。

可用下式表示：有V Pη=v 式中： v η——高炉有效容积利用系数，t /(m 3·d) P ——高炉每昼夜的生铁产量，t /d有V ——高炉有效容积，m 3V η是高炉冶炼的一个重要指标，有效容积利用系数愈大，高炉生产率愈高。

目前，一般大型高炉超过2.3，一些先进高炉可达到2.9。

小型高炉的更高。

本设计中取2.7。

（2） 焦比（K ）焦比即 每昼夜焦炭消耗量与每昼夜生铁产量之比，即冶炼每吨生铁消耗焦炭量。

可用下式表示：式中 K ——高炉焦比，kg/t——高炉每昼夜的生铁产量，t /dK Q ——高炉每昼夜消耗焦炭量，kg/d焦比可根据设计采用的原燃料、风温、设备、操作等条件与实际生产情况进行全面分析比较和计算确定。

当高炉采用喷吹燃料时，计算焦比必须考虑喷吹物的焦炭置换量。

本设计中取K = 330 kg/t （3） 煤比（Y ）冶炼每吨生铁消耗的煤粉为煤比。

本设计中取煤比为180 kg/t .（4） 冶炼强度（I ）和燃烧强度（i ）高炉冶炼强度是每昼夜31m 有效容积燃烧的焦炭量,即高炉每昼夜焦炭消耗量与有V 的比值, 本设计I =1.1 t/m 3∙d 。

燃烧强度i 既每小时每平方米炉缸截面积所燃烧的焦炭量。

本设计i = 30 t/m 2∙d 。

（5） 生铁合格率化学成分符合国家标准的生铁称为合格生铁，合格生铁占总产生铁量的百分数为生铁合格率。

它是衡量产品质量的指标。

（6） 生铁成本生产一吨合格生铁所消耗的所有原料、燃料、材料、水电、人工等一切费用的总和，单位为 元/t 。

（7） 休风率休风率是指高炉休风时间占高炉规定作业时间的百分数。

先进高炉休风率小于1％。

（8） 高炉一代寿命高炉一代寿命是从点火开炉到停炉大修之间的冶炼时间，或是指高炉相邻两次大修之间的冶炼时间。

高炉简易配料计算
【最新版】
目录
一、高炉配料的基本概念
二、高炉配料的计算方法
三、高炉配料的简易计算示例
四、高炉配料计算的注意事项
正文
一、高炉配料的基本概念
高炉配料是指在高炉生产过程中，根据高炉的冶炼条件和要求，将铁矿石、燃料、熔剂等物质按照一定的比例进行混合和配比的过程。

高炉配料的目的是为了保证高炉的稳定运行和获得优质的铁水。

二、高炉配料的计算方法
高炉配料的计算方法主要包括经验法、理论法和模拟法。

1.经验法：根据历史数据和实际生产经验，总结出一套配料规则，进行配料计算。

2.理论法：根据高炉的冶炼条件和要求，以及各种原料的化学成分和物理性质，通过理论计算得出最佳的配料比例。

3.模拟法：利用计算机模拟高炉的冶炼过程，根据模拟结果进行配料计算。

三、高炉配料的简易计算示例
假设我们需要为一座高炉配料，其冶炼条件如下：
- 铁矿石含铁量 50%，含硫量 0.5%；
- 燃料为焦炭，含碳量 85%，灰分 10%；
- 熔剂为石灰石，含氧化钙 90%。

根据经验法，我们可以先设定一个初步的配料比例，然后根据实际生产情况进行调整。

例如，我们可以设定铁矿石、焦炭和石灰石的比例为1:1:1。

炉料计算1. 料线到风口容积==高炉有效容积—3.14/4（炉缸直径D 2×铁口中心线到风口中心线的距离+炉喉直径2×料线高度）==1059—3014/4（3.82×3.3+32×1.5）== 2. 每吨矿石的出铁量==1000×（铁矿石的含铁量÷生铁的含铁量取0..95×铁的回收率取0.995）3. 一氧化碳利用率==二氧化碳÷（二氧化碳+一氧化碳）4. 高炉入炉风量，（标态）立方米每秒/分钟==高炉有效容积×冶炼强度×每吨干焦耗风量取2650M 3÷14405. 矿石中氧化镁的含量==（渣中镁含量取0.08×渣铁比×矿石含铁量）÷0.956. 洗炉时萤石用量==矿石批重×综合矿含铁×吨铁渣量×渣中佛化钙含量÷（0.95×萤石中佛化钙含量）洗炉墙渣中佛化钙可控制在2﹪-3﹪, 洗炉缸渣中佛化钙可控制在洗炉墙渣中佛化钙可控制在4﹪-5﹪7. 萤石洗炉时炉渣的真实碱度=={渣中钙—（56÷78×渣中佛化钙含量）}÷渣中硅含量8. 批料入炉总流量==各种原燃料的消耗量×各种原燃料的含硫量（彼此相加） 9. 吨铁硫负荷==批料含硫量÷批料理论出铁量10. 标准风速M/S==入炉风量÷(60×风口总面积)11. 实际风速==【标准风速×（273+热风温度）/273】×【0.101÷（0.101+热风压力）】 12.鼓风动能==风口总面积/（60×风口总面积）×入炉风量×鼓风密度取1.293㎏/m 3 13. 固定碳为88.5的焦炭燃烧一吨焦炭生成的煤气量为104020 m 3/T14. 理论出渣量==每批料代入的钙量/渣中的钙量/批料理论出铁量15.焦比==16.负荷==17.冶强==18.煤比==19.校正R==20.理论出铁量==21.矿耗==22.。

高炉开炉配料计算371)要求碱度0.8，渣量500kg/t，萤石每批300kg/批校核。

高炉开炉配料计算配料原则1、铁口中心线以上至炉腹1/4以下容积装净焦，炉腰下沿以下容积装空焦。

2、全炉焦比2.0t/t，正常料焦比700kg/t，焦批干基4.5，炉料压缩率13%。

3、空焦组成：焦碳、白云石。

碱度按0.9校核。

4、正常料组成：焦碳，烧结矿，球团，锰矿，白云石，硅石，萤石铁量/批= 4.5÷0.7= 6.429t 6.429×0.008÷0.6÷0.3789=0.226t锰矿取0.24t 6.429-0.240×0.12]×0.923÷0.553=10.691t混合矿取11t 焦炭： 4.5t 烧结矿： 6.6t 球团： 4.4t 锰矿：0.2t6.429×500= 3.214t锰矿量/批=混合矿量/批=[根据计算正常料批组成：上述计算的正常料炉渣成分校对见表2一批正常料需配渣量=配渣前炉渣成分表2配渣调整炉渣成分变化见表3硅石量=[ 2.239×(0.2369×0.8-0.4194)]÷0.917÷0.8=-0.702t0.702t 3.214- 2.883=0.332t 0.332×0.4073÷0.917=0.147t 0.147×0.917×0.8÷(0.5262-0.0052×0.8)=0.207t0.207×1×52.62÷30.300=0.359t 0.207×0.000=0.000t0.702+0.147=0.849t硅石取0.849t 石灰石取0t 白云石取0.359t焦炭：4.5t烧结矿： 6.6t配平碱度硅石量取需要配渣量=需配硅石量=需配石灰石量=正常料配硅石=配渣后的正常料组成：石灰石100%换成白云石=石灰石00%量=球团： 4.4t 锰矿：0.240t硅石：0.849t 石灰石：0t 萤石：0.3t 白云石：0.359t 6.6÷ 1.8+(0.240+0.849+0+0.3+0.359)÷1.6+ 4.4÷2+ 4.5÷0.55]×0.87=13.17m3/批R31.090.632)÷(30.3- 2.24×0.9)=0.714t0.714×0.5×30.3÷52.62=0.206t正常料体积=[正常料炉渣成分校对见表4空焦白云石0%换成石灰石=0.714×0.5=0.357t 白云石取0.714t 石灰石取0t 焦炭： 4.5t白云石：0.714t 石灰石：0t 4.5÷0.55+(0.714+0)÷1.6)×0.87=7.506m3=7.12m3/批空焦=7.506m3/批正常料=13.17m3/批69+41=110m3110÷7.118182=15.45批净焦取16.00批7.506X+13.17Y =3114.5×16+ 4.5×(X+Y)÷( 6.429×Y)=213.173Y+7.51X=311（3）开炉料组成空焦白云石100%量=空焦组成：空焦体积计算=(（1）净焦批数：净焦容积为炉腹1/4以下容积；净焦容积=V3+1/4V4=净焦批数=（2）空焦与正常料设X——空焦 Y——正常料列方程为：整理方程得：8.357143Y - 4.5X =72110.0858Y +62.73222X =2599.071110.0858Y-59.27696X =948.4313X=13.53批正常料取16批Y=15.90批空焦取13批61.5m3加空焦=61.5÷7.506=8.19批取8.00批3OC+Cn 3OC+Cn 3OC+Cn 7OC+2cn死铁层+16C +8Cn ++++7OC+2cn202.5÷( 6.429×16)= 1.97t/t7.118182×16+7.506×13+13.17×16=422.237m3422.2369÷421=100.29%全炉开炉料按排：3OC+Cn解方程：空焦与正常料按排：炉腹3/4容积3/4V4=其余炉身和炉喉的容积炉料按排：3OC+Cn 3OC+Cn 其中：C——为净焦；Cn——为空焦；OC——正常料。

450m3高炉开炉配料计算1.0米料线处容积为15.2m3，炉缸保护砖7.48 m3，则装料容积为：449.19-15.2-7.48=426.51 m3二．计算数据2．开炉焦比3.5 t/t3．正常料焦比 1.0 t/t4．炉渣碱度 1.005．炉料压缩率12%6．料线1000mm7．矿批8000Kg8．正常料每批加萤石100Kg，空焦每批加萤石200Kg。

910．三． 开炉料计算1．正常料计算（吨铁耗用矿石量） （1） 一吨铁中含铁量 1000×93.29%=932.9Kg （2） 吨铁需矿量 配比 机烧：球团=55.45其中：机烧 1594.4×55%=876.91Kg 球团 1594.4×45%=717.50Kg （3） 吨铁焦炭灰份量 1000×12.5%=125Kg 2．炉渣成份校核 （1） 矿焦带入CaO 量及萤石带入的CaO 量876.91×10.8%+717.50×0.40%+125×3.2%+1594.4/8000×100×44.8%×70%=107.83 Kg （2） 矿焦SiO 2量及进入渣中SiO 2量876.91×6%+717.5×7.71%+125×50%=170.43 Kg 还原Si 消耗SiO 2量：1000×3.0%×60/28=64.30 Kg 进入渣中SiO 2量：170.43-64.3=106.13Kg （3） 终渣S 量=876.91×0.02%+717.5×0.013%+1000×0.65%=6.77 Kg 进入生铁S 量 6.77×3%=0.2031 Kg 进入煤气S 量 6.77×12%=0.8124 Kg 进入炉渣S 量 6.77×85%=5.755 Kg （4） 吨铁终渣FeO 量 932.9÷99.7%×0.5%×72÷56=6.02 Kg （5） 吨铁终渣MgO 量 876.91×2%+717.5×0.51%=21.20 Kg （6） 吨铁终渣Al 2O 3量 876.91×1.26%+717.5×1.17%+125×30%=56.94 Kg （7） 吨铁终渣MnO 量 （8） 正常料中带入渣量107.83+106.13+5.755+6.02+21.2+56.94+MnO=304Kg （9） 炉渣碱度校正矿耗= 932.9×99.7% 55%×55.2%+45%×62.17%=1594.4KgR2=107.83÷106.13=1.02R3=(107.83+21.2)÷106.13=1.22R4=(107.83+21.2)÷(106.13+56.94)=0.79四．料批组成1．料批的确定矿批8000Kg批料出铁量8000×（55%×55.2%+45%×62.17%）×0.997+93.29%=4.987 t每批料渣量 4.987×0.304=1.516 t焦批的确定 4.987×1000×1.00=4987Kg2注：正常料每批加萤石100kg。

《钢铁冶金学I(炼铁)》大计算学院：高等工程师学院指导教师：***专业班级：冶金E111*名：***学号： ********2014年5月1日设计高炉计算物料平衡计算（1）原料消耗量计算——配料计算Fe平衡方程Fe生=94.561*10=945.61kgFe焦=474.21*（0.0102*55.85/71.85）=3.760kgFe煤=68*0.0096*55.85/71.85=0.507kgFe渣=945.61*0.0015/0.9985=1.421kgFe碎=20*0.85=17.000kgFe尘=16.6*0.3820=6.341kgP*Fe%=945.61+1.421+6.341-0.507-3.760-17.000=932.105kg设配烧结矿x，澳矿y（P、Fe平衡联立）0.52427x+0.64983y=932.105（1）474.21*0.0005*62/142+68*0.0006*62/142+0.00157x+0.00070y=2.85+16.6*0.00109（2）解得：x=1754.176kg y=19.148kg碱度平衡方程CaO矿=1754.18*0.1178=206.642kgCaO焦=474.21*0.0085=4.031kgCaO煤=68.0*0.0083=0.564kgCaO尘=16.6*0.0811=1.346kgCaO矿+CaO焦+CaO煤-CaO尘=209.891kgSiO2矿=1754.18*0.0929+19.15*0.0247=163.436kgSiO2焦=474.21*0.06=28.453kgSiO2煤=68*0.0551=3.747kgSiO2碎=20*0.1=2.000kgSiO2尘=16.6*0.0987=1.638kg[Si]——SiO2生=0.52*60/28*10=11.143kgSiO2矿+SiO2焦+SiO2煤+SiO2碎-SiO2尘-SiO2生=184.855kgQ=（184.855*1.13-209.891）/（0.5530-0.0103*1.13）=-1.86不加熔剂，重新计算矿石消耗量1.13*（x*0.0929+y*0.0247+28.453+3.747+2.000-1.638-11.143）=x*0.1178+4.031+0.564-1.346（3）联立（1）（3）式，解得x=1725.74kg y=42.09kg（2）渣量和渣成分计算FeO渣=94.561*10*71.85/55.85*0.0015/0.9985=1.828kgCaO渣=1725.74*0.1178+4.031+0.564-1.346=206.541kgMnO渣=0.14*10*71/55*0.3/0.7=0.775kgSiO2渣= 1725.74*0.0929+42.09*0.0247+28.453+3.747+2.000-1.638-11.143=182.780kgAl2O3渣=1725.74*0.0283+42.09*0.0152+474.21*0.0447+68.0*0.0443+20*0.01-16.6*0.0262=73.453kgMgO渣=1725.74*0.0236+42.09*0.0028+474.21*0.0023+68*0.0026-16.6*0.0330=41.565kgS/2渣=0.5*（0.95*（1725.74*0.00051+42.09*0.00016+474.21*0.0074+68*0.0035）-（3）生铁成分核算[Mn]=0.001*（1725.74*0.00116+42.09*0.00082-16.6*0.00093-0.775*55/71）=0.142%[P]=0.001*(1725.74*0.00157+42.09*0.00070-16.6*0.00109+474.21*0.0004*62/142+68*0.0006*62/142)=0.282%（4）风量计算C平衡a)计算风口前燃烧碳量C矿=0C熔=0C碎=20.0*0.04=0.8kgC焦=474.21*0.8513=403.695kgC煤=68.0*0.8194=55.719kgC尘=16.6*0.20156=3.346kgCdFe=12/55.85*(10*94.561-20*0.94561)*0.45=89.600kgCdsi,Mn,P,S=24/28*10*0.52+12/55*10*0.14+60/62*10*0.282+12/32*509.00*0.008=9 .019kgC[C]=10*4.473=44.730kgCH2O化=0.3*12/18*42.09*0.0224=0.189kgC风口=0.8+403.695+55.719-3.346-89.600-9.019-44.73-0.189=313.291kgb)计算风量鼓风中O2的浓度=（1-0.0175）*0.21+0.5*0.0175=0.215燃烧C风口需O2量=22.4/24*313.291=292.405 Nm3/t其中，喷吹物可供O2=68*（0.0081*22.4/32+0.0180*22.4/36）=1.147则V风=（292.405-1.147）/0.215=1354.688鼓风比重=32/22.4*（1-0.0175）*0.21+28/22.4*（1-0.0175）*（1-0.21）+18/22.4*0.0175=1.279kg/ Nm3鼓风重量=1354.688*1.279=1732.65kg/t风中水分=0.0175*1354.688=23.70704Nm3/t干风体积=（1-0.0175）*1354.777=1330.981干风重量=1330.981*（32/22.4*0.21+28/22.4*（1-0.21））=1713.638 kg/t（5）炉顶煤气量及成分计算H2：入炉总H2=0.0175*1354.777+11.2*474.21*（0.0051+4/16*0.0051）+11.2*68*（0.0217+2/18*0.0180）+0.3*22.4/18*42.09*0.0224=75.969 Nm3H2还=0.4*75.969=30.388 Nm3VH2=0.6*75.969=45.581CO2：a:22.4/159.7*(1725.74*0.5747+42.09*0.9241-16.6*0.46063)+22.4/87*(42.09*0.0013)=143.5076b:22.4/55.85*(1-0.45-0.081591)*(10*94.561-20*0.85)=174.455rh2=55.85/22.4*30.388/(10*94.561-20*0.85)=0.082c:22.4/44*(42.09*0.0033-16.6*0.0162)=-0.06619Vco2=317.896CO:A:22.4/12*313.311=584.8472B:22.4/12*(89.600+9.019+0.189)=184.4416C: 174.455+143.5076=317.9626Vco=451.3262N2:A: 1354.777*(1-0.0175)*(1-0.21)=1051.544B:22.4/28*(474.21*0.0050+68*0.0088)=2.37556Vn2=1053.92H2O:A:18/22.4*30.388=24.41893B:0.7*42.09*0.0224=0.659971H2O=22.4/18*(24.41893+0.659971)=31.2093干煤气比重=44/22.4*0.1701+28/22.4*（0.2415+0.564）+2/22.4*0.0244=1.343179kg/Nm3干煤气重量=1868.723*1.343179=2510.066Kg/t两次迭代nco和nH2计算、核算直接还原度（1）nco和nH2计算nco=41.21nH2=41.20%nH2/ nco=1（2）核算直接还原度rdRd=1-rico-riH2=1-riΒ=41.21%/（1-41.21%）=0.7009696Ri=(55.85/(945.61-20))*((412.0835/12)*(16.97%+0.7009696*2.39%)/(16.97%+24.21%)-(16.6*0.046063+1725.74*0.5747+49.02*0.9241)/159.7-42.09*0.0013)=0.55 C气化=565.2974*12/28+622.6485*12/44=412.0835kgRd=0.45 与预选定的rd一致热平衡计算（1）热收入项风口前碳燃烧放出的热量：qc=9800*313.291=3.070252GJ直接还原C氧化成CO qcd=9800*(89.600+9.019)=0.966间接还原CO：qico=(143.5076+173.5433)*12650=4.010间接还原H2：qiH2=10800*32.12093=0.346906热风带入物理热：q=1354.688*（1.437438*1056-10800*0.0175）=1.800292C风=0.21*（1-0.0175）*1.486+0.79*（1-0.0175）*1.418+0.0175*1.727=1.437438 成渣热：1130*42.09*0.0028=133.1728*10^-6炉料带入的物理热：0Σq入=10.13544（2）热支出项铁氧化物分解耗热：=6.442314Fesi=329*55.85/71.85*(474.21*0.0102+68*0.0096+0.2*(1725.74*0.1562+49.02*0.0 043))=0.01520199Fe2o3=2370*111.7/159.7*(1725.74*0.5747+42.09*0.9241) =1.708518Feo=4990*945.61=4.718594硅：=31360*0.52*10=0.163072锰：=7015*0.142*10=0.0099613磷：=36000*0.282*10=0.101520总=6.716868脱硫：8300*509*0.008=0.0337976直还：=2890*0.45*（10*94.561-20+22960*10*0.52+4877*10*0.142+26520*10*0.282）=1.404859545碳酸盐分解=（4040+0.5*3770）*49.02*0.0033=0.000958喷吹燃料分解=68*（1005+（331+13440）*0.018）=0.085195704熔渣带走热焓=509*1780=0.906020铁水带走热焓=1000*1240=1.240000炉顶煤气带走热焓=1867.81198*1.3913685*209+32.12093*1.519*209=0.5533497水分蒸发：2450*（49.02*0.028+474.21*0.042）+1.244*（49.02*0.028+474.21*0.042）*1.519*209=0.06056688C煤气=1.301*0.0239+1.786*0.1697+1.311*（0.5643+0.2421）=1.3913685高炉煤气热值=1868.723*（12650*0.2421+10800*0.0239）未燃烧碳热值=33390*（10*4.473+16.6*0.20156）冷却带走热=0.681891有效热能利用系数：Q有=10.19345-（0.55335+0.060567+0.681891）=8.897642 =8.897642/10.19345=87.29%碳素热能利用系数：=0.2932*0.07068*41.21%=0.58447228区域热平衡热收入项：风口前碳素=3.070252热风带入=1.800292中温区=1.360058+0.6732759Q焦=（474.21-16.6*20.156/85.13）*1.507*950=0.6732759 Q矿=（1767.83-16.6*（1-20.156/85.13）-32/44.8*（143.5076+173.5433+30.388））*0.95*950=1.360058热支出项：直还：=1.404859545脱硫：4650*509*0.008=0.018935碳酸盐：0.000958-0.000133=0.000825炉渣：0.90602铁水：=1240*1000=1.240000煤气：q=1867.593*1.411*1000=2.635174V间=1867.81198-22.4/44*（49.02*0.0033+16.6*0.0162）=1867.593操作线（1）O/Fe=(0.583019*48/160+0.152583*16/72)/16/(0.527259/56)=1.386123 （2）Yf=9.019/12/(945.61/56)=0.04451（3）Yb=313.29/12/(945.6/56)=1.546129（4）xA=1+16.97%/(16.97%+24.21%)=1.412093（5）。

高炉炼铁计算范文高炉炼铁是针对生铁矿石的还原和焦化过程，通过高温和化学反应将生铁矿石中的金属铁还原出来，从而得到享有广泛用途的铁。

炼铁过程中的一些重要参数和计算方法如下：1.原料配比（矿石与煤炭配比）：高炉的原料主要包括生铁矿石和焦炭，它们的配比会影响到铁的产量和铁质的质量。

一般来说，煤炭与生铁矿石的质量比称为煤矿比（C/S）。

2.高炉配料量：高炉配料量是指在一定时间内进入高炉的原料总质量。

根据配料的不同，可以分为炉料重和矿料重。

炉料重是指每小时进入高炉的焦炭、燃料和矿石的总质量；矿料重是指每小时进入高炉的矿石的质量。

3.炉渣成分：炉渣是高炉炼铁过程中产生的副产物，它包含了一定的硅、铝、镁等氧化物。

炉渣中的成分直接影响到高炉的冶炼过程和炉渣的特性。

根据炉渣中SiO2、FeO、MgO和Al2O3的含量，可以计算出炉渣的碱度和熔融性指数。

4.高炉炼铁过程计算方法：高炉炼铁过程中的一些重要计算包括还原速度、冶炼强度、料线稠度、炉温、气体收入、铁液性能、产量和消耗等。

还原速度计算：高炉中还原过程通常可由还原比（C/O）来衡量，还原速度可用动力学公式刻画。

冶炼强度计算：冶炼强度=炉温×电解质浓度，是高炉冶炼的一个重要指标。

料线稠度计算：料线稠度=料层厚度/料层表面积，料线稠度的测量和调整对高炉冶炼具有重要意义。

炉温计算：炉温是指高炉内部的温度，它对高炉的冶炼过程和铁液的流动性有很大影响。

气体收入计算：高炉内的气体收入量直接影响到高炉的冶炼效果，常见的气体有高炉煤气、炉渣气、空气等。

铁液性能计算：铁液的物理性质，如粘度、密度、表面张力等，是高炉冶炼的重要指标。

产量和消耗计算：高炉的铁水产量和原料消耗是衡量高炉冶炼效果的重要指标。

高炉炼铁计算涉及的内容较多，以上只是其中一部分。

在实际操作中，操作人员需要根据高炉的运行状况和原料质量，结合配比、炉渣成分等参数进行综合考虑和计算。

这些计算结果可以为高炉运行提供重要的参考依据，进而调整和优化高炉的操作方式，以达到最佳的冶炼效果。
