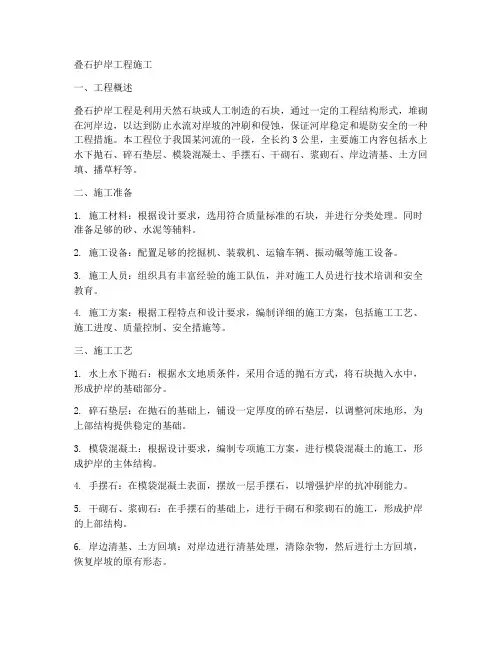

叠石护岸工程施工一、工程概述叠石护岸工程是利用天然石块或人工制造的石块，通过一定的工程结构形式，堆砌在河岸边，以达到防止水流对岸坡的冲刷和侵蚀，保证河岸稳定和堤防安全的一种工程措施。
本工程位于我国某河流的一段，全长约3公里，主要施工内容包括水上水下抛石、碎石垫层、模袋混凝土、手摆石、干砌石、浆砌石、岸边清基、土方回填、播草籽等。
二、施工准备1. 施工材料：根据设计要求，选用符合质量标准的石块，并进行分类处理。
同时准备足够的砂、水泥等辅料。
2. 施工设备：配置足够的挖掘机、装载机、运输车辆、振动碾等施工设备。
3. 施工人员：组织具有丰富经验的施工队伍，并对施工人员进行技术培训和安全教育。
4. 施工方案：根据工程特点和设计要求，编制详细的施工方案，包括施工工艺、施工进度、质量控制、安全措施等。
三、施工工艺1. 水上水下抛石：根据水文地质条件，采用合适的抛石方式，将石块抛入水中，形成护岸的基础部分。
2. 碎石垫层：在抛石的基础上，铺设一定厚度的碎石垫层，以调整河床地形，为上部结构提供稳定的基础。
3. 模袋混凝土：根据设计要求，编制专项施工方案，进行模袋混凝土的施工，形成护岸的主体结构。
4. 手摆石：在模袋混凝土表面，摆放一层手摆石，以增强护岸的抗冲刷能力。
5. 干砌石、浆砌石：在手摆石的基础上，进行干砌石和浆砌石的施工，形成护岸的上部结构。
6. 岸边清基、土方回填：对岸边进行清基处理，清除杂物，然后进行土方回填，恢复岸坡的原有形态。
7. 播草籽：在护岸表面撒播草籽，进行绿化，提高护岸的生态环境效益。
四、质量控制1. 严格把控施工材料的质量，确保石块、砂、水泥等材料符合设计要求。
2. 施工过程中，严格遵循施工方案，确保施工工艺的正确性。
3. 加强对施工过程的监控，定期对施工质量进行检查，发现问题及时整改。
4. 施工完成后，组织相关部门进行验收，确保工程质量达到设计要求。
五、安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

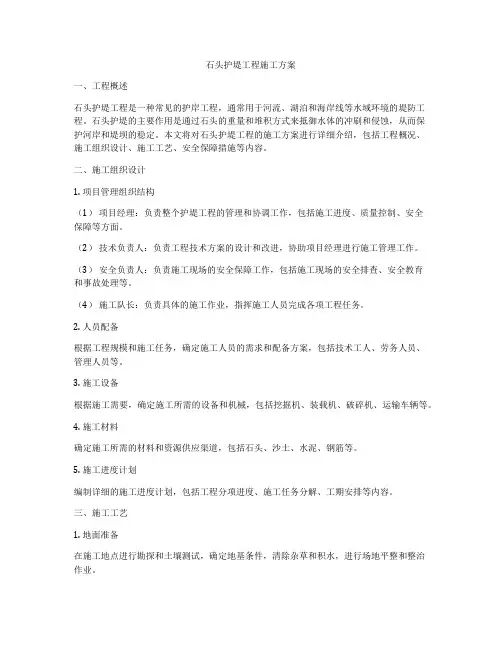

石头护堤工程施工方案一、工程概述石头护堤工程是一种常见的护岸工程，通常用于河流、湖泊和海岸线等水域环境的堤防工程。
石头护堤的主要作用是通过石头的重量和堆积方式来抵御水体的冲刷和侵蚀，从而保护河岸和堤坝的稳定。
本文将对石头护堤工程的施工方案进行详细介绍，包括工程概况、施工组织设计、施工工艺、安全保障措施等内容。
二、施工组织设计1. 项目管理组织结构（1）项目经理：负责整个护堤工程的管理和协调工作，包括施工进度、质量控制、安全保障等方面。
（2）技术负责人：负责工程技术方案的设计和改进，协助项目经理进行施工管理工作。
（3）安全负责人：负责施工现场的安全保障工作，包括施工现场的安全排查、安全教育和事故处理等。
（4）施工队长：负责具体的施工作业，指挥施工人员完成各项工程任务。
2. 人员配备根据工程规模和施工任务，确定施工人员的需求和配备方案，包括技术工人、劳务人员、管理人员等。
3. 施工设备根据施工需要，确定施工所需的设备和机械，包括挖掘机、装载机、破碎机、运输车辆等。
4. 施工材料确定施工所需的材料和资源供应渠道，包括石头、沙土、水泥、钢筋等。
5. 施工进度计划编制详细的施工进度计划，包括工程分项进度、施工任务分解、工期安排等内容。
三、施工工艺1. 地面准备在施工地点进行勘探和土壤测试，确定地基条件，清除杂草和积水，进行场地平整和整治作业。
2. 基础处理根据设计要求进行地基处理，如填筑沙土、挖掘基坑、夯实地基等，确保护堤基础的稳固性和承载能力。
3. 石头堆砌选用合适的大小和形状的石头，依照设计要求进行石头的堆砌，按照一定的层次和坡度进行布砌，确保护堤的整体稳定性和抗冲刷能力。
4. 材料运输根据施工需要，将所需的材料和设备运输到施工现场，确保施工的顺利进行。
5. 施工质量控制加强对施工现场的施工质量控制和监督检查，确保护堤工程的施工质量符合设计要求。
6. 安全保障措施制定施工现场的安全保障管理制度，加强对施工人员的安全教育和培训，确保施工现场的安全生产。

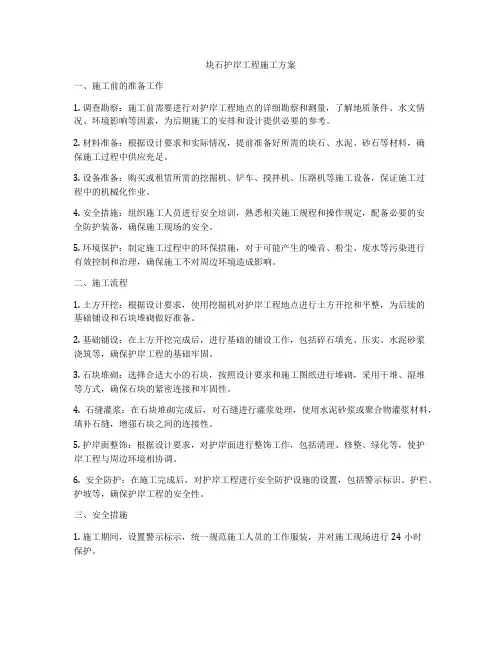

块石护岸工程施工方案一、施工前的准备工作1. 调查勘察：施工前需要进行对护岸工程地点的详细勘察和测量，了解地质条件、水文情况、环境影响等因素，为后期施工的安排和设计提供必要的参考。
2. 材料准备：根据设计要求和实际情况，提前准备好所需的块石、水泥、砂石等材料，确保施工过程中供应充足。
3. 设备准备：购买或租赁所需的挖掘机、铲车、搅拌机、压路机等施工设备，保证施工过程中的机械化作业。
4. 安全措施：组织施工人员进行安全培训，熟悉相关施工规程和操作规定，配备必要的安全防护装备，确保施工现场的安全。
5. 环境保护：制定施工过程中的环保措施，对于可能产生的噪音、粉尘、废水等污染进行有效控制和治理，确保施工不对周边环境造成影响。
二、施工流程1. 土方开挖：根据设计要求，使用挖掘机对护岸工程地点进行土方开挖和平整，为后续的基础铺设和石块堆砌做好准备。
2. 基础铺设：在土方开挖完成后，进行基础的铺设工作，包括碎石填充、压实、水泥砂浆浇筑等，确保护岸工程的基础牢固。
3. 石块堆砌：选择合适大小的石块，按照设计要求和施工图纸进行堆砌，采用干堆、湿堆等方式，确保石块的紧密连接和牢固性。
4. 石缝灌浆：在石块堆砌完成后，对石缝进行灌浆处理，使用水泥砂浆或聚合物灌浆材料，填补石缝，增强石块之间的连接性。
5. 护岸面整饰：根据设计要求，对护岸面进行整饰工作，包括清理、修整、绿化等，使护岸工程与周边环境相协调。
6. 安全防护：在施工完成后，对护岸工程进行安全防护设施的设置，包括警示标识、护栏、护坡等，确保护岸工程的安全性。
三、安全措施1. 施工期间，设置警示标示，统一规范施工人员的工作服装，并对施工现场进行24小时保护。
2. 块石堆放检查：块石捆放检查与相应的材料检查可以避免材料发生腐蚀。
要求对装运到现场的块石进行确认数量和检查质量。
3. 施工现场安全防护：建立施工现场专门人员，负责对施工现场安全进行专门管理与检查，对不符合安全要求的现场进行整改。
堆石施工方案资料
一、概述
堆石施工是一种常见的路基、护岸、围堰等工程中常用的方法，通过堆砌石块
或石子来实现工程结构的稳定和耐久性。
本文将介绍堆石施工的一般步骤、注意事项以及关键技术要点，帮助工程师和施工人员更好地进行堆石施工。
二、施工前准备
1.设计方案：在施工前需明确设计要求，包括石头种类、堆砌高度和
坡度等。
2.场地准备：清理施工场地，确保平整无障碍物。
3.物料准备：确保所需石块数量充足，质量符合要求。
三、堆石施工步骤
1.定位布点：根据设计要求在场地上进行标定并确定堆石位置。
2.基础处理：对堆石区域进行必要的基础处理，如填充砂石材料来提
供坚实的基础。
3.堆石施工：根据设计要求和施工方案，逐层堆石，注意保持水平和
坡度。
4.接缝处理：在石块接缝处使用夯实、填充等方法增加结构稳定性。
5.整体检查：完成堆石后进行整体检查，确保结构稳固牢固。
四、注意事项
1.安全第一：施工过程中要注意人身安全，穿戴好安全装备。
2.质量把控：严格按照设计要求、施工方案进行堆石，保证施工质量。
3.环境保护：施工过程中注意环境保护，避免对周围环境造成影响。
4.施工周期：根据实际情况合理安排施工周期，确保施工质量和进度。
五、结语
通过本文的介绍，相信读者对堆石施工有了更深入的了解。
在实际施工中，遵
循设计要求、施工方案，注重细节和质量把控，将能够顺利完成堆石施工任务，为工程的稳固性和耐久性提供保障。
祝愿读者在未来的工程实践中取得成功！
以上就是本文关于堆石施工方案资料的介绍，希望对读者有所帮助。
抛石护岸施工方案一、施工准备1.人员准备：组建施工队伍，根据工程规模和施工要求，确定施工人员数量，并进行相应的人员培训。
2.设备准备：根据工程要求，准备抛石机、起重设备、挖掘机、压路机等必要的施工设备。
3.材料准备：准备符合工程要求的石材、水泥、沙子、钢筋等施工材料。
二、施工工序1.岸坡平整：首先对护岸区域进行清理和平整，清除杂草、碎石和杂物，并修剪植被。
2.沉管埋设：根据施工设计要求进行沉管埋设，确保沉管的水平和深度符合要求。
3.桩基施工：根据设计要求，在沉管两侧进行桩基的打桩，确保桩基的稳定性。
4.石工加固：施工队按照施工要求，将石块逐层铺设，采用“大石块在底、小石块在上”的原则，夯实石块与岸坡之间的接触面，确保护岸的稳定性。
5.管道连接：对于需要连接到护岸的管道，采用专门的连接件进行连接，确保连接牢固。
6.沉砂封泥：在护岸的岸坡上方，需要进行沉砂封泥的工程，以保护岸坡土壤的稳定性和防止岸坡的冲刷。
7.岸坡护砌：对于护岸的岸坡，可以采取护砌的措施，根据设计要求进行砌筑护岸墙。
8.压实处理：在抛石护岸施工完成后，对护岸进行压实处理，以增加护岸的稳定性。
三、质量控制1.施工过程中，按照工程设计要求进行施工，确保护岸的稳定性和安全性。
2.施工过程中，需要进行定期检测和监控，包括岸坡的坡度、石块的夯实程度等。
3.对于施工中出现的质量问题，及时进行整改和修复。
四、安全措施1.施工现场要设置明显的警示标志，提醒过往人员注意施工安全。
2.施工人员必须佩戴符合要求的安全防护装备，如安全帽、安全鞋等。
3.施工过程中，要严格按照施工操作规程进行，禁止随意更改工艺和操作方法。
4.施工现场必须设置消防器材，并加强消防宣传，确保施工现场的消防安全。
五、环境保护1.施工过程中，要遵守环境保护法律法规和相关规定，保护施工现场周围的环境。
2.对于施工过程中产生的废弃物和污水，要进行分类处理和合理利用，减少对环境的影响。
3.在施工完成后，要进行现场清理，清除施工过程中遗留的杂物和废弃物。
堆石施工方案引言堆石是一种常见的土木工程施工方法，适用于道路、水利等各种工程中的边坡修护、护岸等环境中。
堆石施工方案是为了确保施工顺利进行和工程质量的保证，需要在施工前进行细致的规划和设计。
本文将介绍堆石施工方案的制定过程和必要的注意事项。
施工方案制定过程1. 环境勘察在制定堆石施工方案之前，需要对施工环境进行细致的勘察。
包括但不限于以下内容：•地质情况：了解施工区域的地质构造、土壤类型、地层分布等信息，以便选择合适的堆石材料和施工方式。
•坡面坡度：测量边坡的坡度和坡面的几何特征，根据施工环境的不同选择合适的堆石高度和堆石面积。
•考虑附近设施：确保堆石施工不会对附近的建筑、道路等设施造成影响，需要进行合理的布置和保护措施。
2. 施工材料选择选择合适的堆石材料对于施工的质量和效果至关重要。
常见的堆石材料包括天然石块、混凝土块等。
在选择材料时需要考虑以下因素：•材料的耐久性：选择具有良好耐久性的材料，以确保工程的持久性和安全性。
•材料的稳定性：选择稳定的材料，避免在施工过程中出现材料滑坡、倾斜等问题。
•材料的成本：根据工程预算确定合适的材料，避免造成不必要的浪费和投入。
3. 施工方式确定根据环境勘察和施工材料选择的结果，确定合适的施工方式。
常见的施工方式包括：•平铺式：将堆石材料平铺在边坡上，形成连续的堆石层。
•配重式：将堆石材料和土壤进行配比，形成稳定的滑道。
•桩杆固定式：通过桩杆固定堆石材料，以增加稳定性。
•混凝土嵌入式：将堆石材料与混凝土相结合，形成坚固的结构。
根据具体的施工环境和需求，选择合适的施工方式。
4. 施工计划制定在确定施工方式后，制定详细的施工计划。
包括但不限于以下内容：•施工时间安排：根据工程规模和施工场地的条件，制定合理的施工时间安排，确保施工进度。
•人员配置：确定需要的施工人员数量和技能要求，确保施工队伍的协调和高效。
•施工设备准备：根据施工方式和工程要求，准备必要的施工设备和工具，确保施工工作的顺利进行。
堆石混凝土施工工法堆石混凝土施工工法一、前言堆石混凝土施工工法是一种利用石块和混凝土相结合的工法，通过堆石体的自重和混凝土的填充来形成坚固耐用的结构体，广泛应用于各类水利工程、防洪工程、桥梁基础、航道工程等领域。
本文将对堆石混凝土施工工法进行详细的介绍和分析。
二、工法特点堆石混凝土施工工法具有以下几个显著特点：1. 抗冲刷性强：堆石体的结构紧密，能够有效地抵抗水流冲刷，保持工程的稳定性。
2. 弹性好：混凝土对堆石体进行填充，使整体体系具有一定的弹性，能够适应地震等外力影响。
3. 施工效率高：工法操作简单，施工速度快，特别适用于大面积工程。
4. 长寿命：石块具有较好的耐久性，能够保证工程的长期稳定性和安全性。
三、适应范围堆石混凝土施工工法广泛应用于以下领域：1. 水利工程：河道、堤防、水坝等的防冲刷措施。
2. 防洪工程：堤防、护坡、围堤等的巩固和加固。
3. 桥梁基础：桥墩、基坑等的地基加固及支撑。
4. 航道工程：港口、码头、航道等的排石和护岸。
四、工艺原理堆石混凝土施工工法基于以下两个原理：1. 堆石原理：通过合理选取石块，将其堆叠形成堆石体，利用石块之间的填充效应和重力作用，形成抵抗外力的结构体，增加工程的稳定性。
2. 混凝土填充原理：对堆石体进行混凝土填充，使其紧密结合成为一个整体，提高工程的强度和耐久性。
五、施工工艺堆石混凝土施工工艺包括以下几个阶段：1. 堆石准备：根据设计要求选择合适的石块，并进行堆放、排列和固定。
2. 混凝土浇筑：将混凝土按照一定比例配制好，倒入堆石体内，辅以振捣、养护等工序。
3. 其他工序：包括堵缝处理、防渗措施、防冻措施等。
六、劳动组织堆石混凝土施工工艺需要具备一定的劳动力，包括施工队伍、机械操作人员、监理人员等，根据工程规模和施工周期进行合理的人员分配和组织。
七、机具设备堆石混凝土施工过程中需要使用的机具设备包括：推土机、挖掘机、混凝土搅拌机、吊机、打桩机、压路机等。

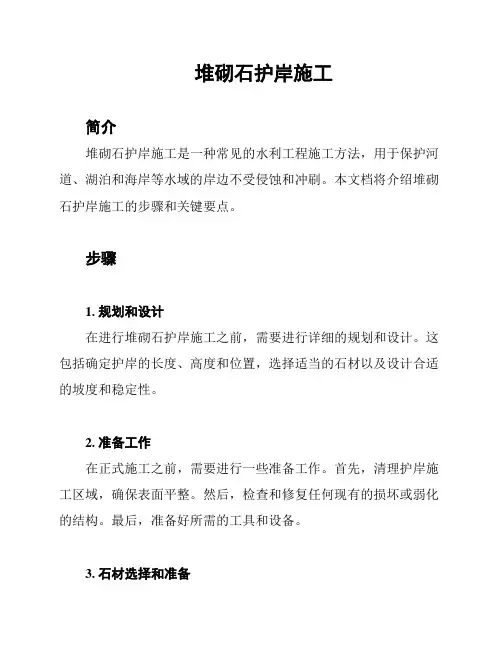

堆砌石护岸施工简介堆砌石护岸施工是一种常见的水利工程施工方法，用于保护河道、湖泊和海岸等水域的岸边不受侵蚀和冲刷。
本文档将介绍堆砌石护岸施工的步骤和关键要点。
步骤1. 规划和设计在进行堆砌石护岸施工之前，需要进行详细的规划和设计。
这包括确定护岸的长度、高度和位置，选择适当的石材以及设计合适的坡度和稳定性。
2. 准备工作在正式施工之前，需要进行一些准备工作。
首先，清理护岸施工区域，确保表面平整。
然后，检查和修复任何现有的损坏或弱化的结构。
最后，准备好所需的工具和设备。
3. 石材选择和准备选择合适的石材非常重要。
石材应具有足够的硬度和耐久性，并且形状和大小应与规划设计相匹配。
在使用之前，需要对石材进行清洗和检查，确保其质量和适用性。
4. 堆砌石护岸堆砌石护岸的施工可以分为多个步骤。
- 首先，根据设计要求铺设基底，用以增强护岸的稳定性。
- 然后，根据设计规定的坡度和高度，从底部开始将石块依次堆砌起来。
石块应互相贴合，缝隙应尽量小。
- 在堆砌过程中，需要不断检查和调整石块的位置和坡度，确保整体结构的稳定性和一致性。
5. 预防措施和检查在完成堆砌石护岸施工后，需要采取一些预防措施和进行检查。
- 首先，施工区域周围应设置适当的警示标志，以保护施工现场和行人安全。
- 其次，对已建好的护岸进行全面检查，确保没有明显的缺陷和结构问题。
- 此外，需要定期维护和检查护岸，及时修复任何可能出现的损坏或破坏。
结论堆砌石护岸施工是一项重要的水利工程活动。
通过正确的规划、设计和施工步骤，可以确保护岸的持久性和可靠性。
然而，施工过程中需要严格遵守安全规范，并进行适当的预防措施和检查。
护岸工程施工方案护岸工程施工方案一、施工准备1. 调查勘察：对护岸工程施工地点进行详细的地质、地貌等调查勘察，了解工程场地的基本情况。
2. 设计方案：根据调查勘察结果，制定详细的施工设计方案，包括护岸的结构形式、材料选择、施工工艺等。
3. 材料准备：根据设计方案，采购所需要的材料，包括护岸材料、工程机械设备、施工所需的辅助材料等。
二、施工工艺1. 土方开挖：根据设计要求，在施工现场进行土方开挖，确保护岸的基础整齐平坦。
2. 护岸桩基施工：根据设计方案，在护岸位置进行桩基的施工，包括钢筋预埋、混凝土浇筑等。
3. 石方施工：将准备好的石方材料进行堆砌，按照设计要求进行分层分段施工，确保护岸石方的稳定性。
4. 缝隙填充：在石方施工完成后，对石方之间的缝隙进行填充，采用合适的填充材料，如砂浆、沙土等。
5. 防护设施安装：在护岸施工完成后，进行相应的防护设施安装，如护栏、警示标志等。
6. 护岸表面处理：对护岸表面进行处理，确保表面光滑平整，提高其美观性和耐久性。
三、安全措施1. 安全警示：在施工现场设置明显的安全警示标志，警示周边人员注意施工区域。
2. 施工方案：严格按照设计方案进行施工，不得随意更改或省略任何施工工序。
3. 员工培训：对参与护岸工程施工的工作人员进行培训，提高其施工技能和安全意识。
4. 周边道路疏导：对施工区域周边的道路进行疏导，确保交通的顺畅和安全。
四、质量检验1. 施工监督：设立专门的监督人员，对施工过程进行全程监督，并及时发现和处理施工中的问题。
2. 施工记录：对施工过程进行详细的记录，包括土方开挖深度、护岸石方堆砌高度等，以便后期验收。
3. 质量检测：对护岸工程进行质量检测，包括护岸的强度、稳定性等方面的检验。
五、环境保护1. 施工垃圾处理：在施工过程中及时清理施工垃圾，做到垃圾分类、无害化处理。
2. 河道管理：施工期间，加强对施工区域周边河道的管理，避免施工材料进入河道，造成污染。
堆石体及护岸填筑施工方案2堆石体及护岸填筑施工方案2一、工程概况1.1工程名称：堆石体及护岸填筑工程1.2工程内容：堆石体及护岸填筑，保护河岸，防止水土流失1.3工程地点：具体地点根据实际情况确定，本方案以XX河段为例1.4工程计划：本工程计划持续时间为X个月，预计投资为X万元二、工程流程2.1堆石体施工流程2.1.1划定施工范围：根据设计要求，确定堆石体的具体位置和范围2.1.2土地开垦：清理施工地块上的杂草和石块，确保施工面平整2.1.3基底处理：清理施工面，除去松散土层，利用挖掘机进行平整和压实。
然后喷洒水进行湿润处理2.1.4石料运输：将预选的石料进行运输，确保堆石体的建设材料完全符合设计要求2.1.5堆石体施工：按照堆石体的设计要求，逐层堆砌石料，采用机械压实来保证石料的紧密结合2.1.6成品验收：对堆石体进行验收，确保其质量和稳定性符合设计要求2.2护岸填筑施工流程2.2.1测量勘察：根据设计要求，对施工地点进行勘察并测量出具体的尺寸和高程2.2.2土地开垦：清理施工地块上的杂草和石块，确保施工面平整2.2.3土方开挖：根据设计要求，挖掘机进行土方开挖，并运输到指定地点2.2.4打桩工程：根据设计要求，使用打桩机进行护岸打桩，保证护岸的垂直度和稳定性2.2.5填料运输：将合适的填料运输到施工现场，确保填料的质量和数量满足设计要求2.2.6填筑施工：按照设计要求，对护岸进行填筑，采用机械进行压实，确保填筑的稳定性和密实度2.2.7护岸平整：使用铲车和平地机进行护岸的平整，确保施工完成后护岸的表面平整2.2.8成品验收：对护岸进行验收，确保其质量和稳定性符合设计要求三、施工方案优劣势分析3.1优势：本方案通过合理的流程安排和施工技术，能够确保堆石体和护岸填筑的质量和稳定性，在保护河岸和防止水土流失方面具有明显的效果。
同时，本方案注重施工过程中的环保要求，减少污染和资源浪费的产生。
3.2劣势：本方案需要大规模的机械设备和人力投入，对施工现场和周边环境有一定的影响，同时施工过程中可能会遇到一些技术难题，需要根据实际情况进行调整和解决。
目录一、工程概况..........................2二、测量控制...........................3三、土石方工程挖.......................4四、施工准备...........................5五、主要施工方法.......................9六、施工部署...........................12七、主要施工重点及质量控制要点 (16)八、质量目标及保证措施................. 、、.................... 、16九、工期保证措施 (19)十、施工现场安全措施…18十^一、工程验收标准……21十二、雨季、汛期施工措施21十三、涉及文物迁建及保护22十四、主要工程一览表 (23)十五、护岸填筑机械设备及人员配置表 (23)K1+450〜K1+857段堆石体及护岸填筑施工方案一、工程概况:1、重庆市巴南区长江防洪护岸综合整治工程就是重庆市巴南区的重点建设项目,就是为提高城市防洪标准,兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治的综合性工程。
就是重庆市主城区两江防洪护岸工程的重要组成部分。
2、拟建堤防位于长江右岸,地处重庆主城区核心区,更就是巴南区主要工业与居民集中所在地,交通现状良好,该工程以城市防洪与城市道路建设为主,兼有岸坡整治,控制水土流失,治理沿江脏乱差,保护生态环境,绿化、美化城市与促进巴南区社会与经济发展等功能的综合整治工程。
本次实施的融汇段位于重庆市巴南区长江河段南岸,其西接外河坪段,其东接李家沱段,其南与正处于大力开发的融汇半岛紧紧相连,全长 1 、857 公里，目前实施段就是K1+450〜K1+857、2,长407、2米。
3、本段长江防洪护岸综合整治工程采用路堤结合、靠江一侧分级放坡的形式。
而堆石体护岸就是本段路堤施工重要方式,根据设计图,主要工程量有土石方清挖约3、 1 万m3, 堆石体填筑约4、55 万m3, 石渣填筑约29 、57万m3,碎石过度层填筑约0、38万m3,卵石护面约0、72万m3,抛石护脚约0、 4 万m3 与其她护面及绿化工程。
4、根据现场察瞧与本段测量资料,本段堆石体护岸工程分成两部分,一就是堆石体堆体起点（也就就是堆体的坡脚点）在水上部分,二就是堆石体堆体起点（坡脚点）在水下部分。
根据业主意见与工期要求,本次实施的就是堆石体坡脚点在水上部分。
5、根据现场测量与实地勘察,本段堆体坡脚点位于水上部分的就是,此段地形复杂,地形起伏高差大,其中内有采沙场与碎石厂,三条自然冲沟横穿本区段,堆石体场内主要集中以粉砂与粉砂夹淤泥层,淤泥分布于自然冲沟周边,深度达4〜10米。
兼有一条①=800mm 污水管网纵向贯穿此区域内，在K1+780〜K1+857、2段，还有一条①=1300mm 污水管纵向横穿堆石体及护岸填筑区域。
二、测量控制1 、施工控制网测量根据业主提供的等级控制网建立施工控制网,控制网布设距离施工区域较近,且无视线障碍,测量控制点用砼浇筑固定,中间插入铁钉或钢筋加刻画十字丝标记。
控制网点平面及高程闭合,闭合差满足规范要求。
2、地貌复测经业主同意与我方施工经验，采用10m x i0m方格网测量该段的原始地貌,方格网网点布置按照横向垂直滨江道路中线线,纵向平行于道路中线的原则,计算出每个方格网的绝对坐标,利用测量控制点网点,放出方格网点坐标的实际位置,测量出网格点的实际高程。
记录高程,做好外业观测记录。
与业主完成草签手续。
据测量外业资料整理,能及时地做出断面电子文档及方格网地貌图。
3、施工放线测量根据断面图及堆石体施工图放出堆石体坡脚及10 米抛填块石的坡脚开挖线,填筑区域放大0、5m, 并做好标记,测量开挖线根据土质情况及开挖深度考虑放坡坡度。
开挖过程中测量控制坡脚的开挖轮廓线及堆石体基线高程,使其坡脚轮廓线达到设计高程。
平面误差为±50mm, 高程误差为± 30mm, 护岸轴线点误差为± 30mm 。
高程负值不得连续出现,并不得超过总测点的30 ％。
4、竣工测量当堆石体坡脚及抛填坡脚达到设计高程后,及时通知业主及监理检查验收,进行竣工测量。
竣工测量方格网坐标要与原始地貌方格网坐标布置在同一桩号上,并做好记录,为以后决算提供依据。
三、土石方工程开挖1、清理场地在施工场地区域内清除树木、杂草、垃圾、废渣、松散堆积物,用自卸汽车装运上车,运到业主制定的渣场倾倒。
2、淤泥及粉砂开挖①开挖区域采取逐段开挖,流水作业,当一段开挖后方才进行第二段的开挖每段开挖长度控制在100〜300米,周边设截水沟，将水排至开挖区域之②用挖掘机（D155 日本小松）进行清除淤泥、粉砂及不利土层,如果堆石体及护岸基础就是砂夹卵石层时,应人工清除0、5m 厚,且保证填筑堆石体厚度不小于 2 、0m 。
如果堆石体及护岸基础就是粉砂层时,且粉砂层较薄时（一般小于3m时）,应全部清除,且保证填筑堆石体厚度不小于2、0m 。
浅层粉砂及砂卵石用挖掘机直接挖运上车,由自卸汽车运到业主指定的地点进行倾倒。
如果堆石体及护岸基础粉砂层较厚时（大于3m）, 清除厚度为2 ~3m,挖掘机不能直接作业挖运粉砂上车，需将粉砂挖出深坑后才能装运上车再采取人工加密或表面振动压密等措施进行处理,使其基础粉砂层相对密度不小于0、7 。
如经过加密措施处理后仍不能达到设计要求的,及时上报建设、设计、监理等单位汇同处理。
如果堆石体及护岸填筑基础就是淤泥层时,并且淤泥层相对较薄时,一般就是小于3m, 先清除淤泥,后填筑。
若大于3m, 及时上报建设、设计、监理等单位汇同处理。
清除不利土层到填筑基线时,预留0、5m 厚采用人工清出。
在有自然冲沟或有水来源的开挖区域先解决其排水,使其排除开挖区域后再进行开挖。
③清除淤泥及粉砂区域基线底高程如果低于长江面标高时,用挖掘先将粉砂进行开挖区域围堰处理,随时准备 2 两台抽水机进行出水,保证开挖区域不进水。
四、施工准备1、堆石料场地的建立（1）、本场地拟选择在原采石场堆码现场,此场地在施工红线外,临近施工便道边,交通十分方便,近期不影响施工。
场地面积约为6000m 2。
（2）、在选好的场地内用挖掘机清除其表土、垃圾、树根及表层粉砂性土层。
平整场地,周边砖砌挡水墙高0、5m(3) 、接通自来水源,建立冲洗场地。
2、石料的运输及准备用自卸汽车将事先联系好的块石料运至施工现场,倾倒在料场内,采用炮机将粒径大于70cm的块石破碎成粒径20 ~ 40cm的块石及碎石，满足堆石料的粒径要求,用自来水或长江水冲洗干净石料,再用铲车铲运入场,运距较远时一般大于200 米采用挖机上料自卸汽车运输到填筑场地卸料。
3、石料准备堆石体要求采用块石,块石要求石质坚硬,遇水不易破碎或水解,石头强度等级》35MPa,软化系数Kd >0、8。
密度不小于2、65t/m3。
不允许使用薄片、条状、尖角等形状的块石。
风化石、泥岩等亦不得用作填筑石料。
堆石料粒径、重量要求:最大粒径为60 ~ 70cm, 中值粒径为20 ~ 40cm, 小于1cm 含量不超过5% 。
石渣料要求级配良好,岩性应为灰岩、砂岩,碾压后的干密度不小于1、90t/m3,渗透系数不小于1、0 x i0-4cm/s,最大粒径不超过20cm 粒径小于5mm 颗粒含量不大于20 ％,粒径小于0.075mm 的颗粒含不大于5％。
填筑时应分层碾压,相对密度不应低于0、75 。
4、现场碾压实验现场碾压试验的目的在于根据该工程抛填石块、堆石料、石渣料料的岩性, 铺层厚度,进料方式,平料方式,加水量,碾压遍数,力求得到最佳压实效果。
以满足设计要求的最大干容重,最小空隙率及渗透系数等。
通过试验,得出最佳组合结果,作为质量控制的有力手段之一。
施工时要严格按照试验数据进行施工,不得随意更改。
试验场地规划实验场根据石料进场道路与原有道路，拟选择在K0+900〜K1+000处。
此段地势较平坦,近期不暂时考虑施工,利用原有采砂场地。
长100m, 宽20m, 总面积2000m 2,首先进行场地平整,将实验场碾压平整经监理验收合格后, 才能正式进行碾压实验。
实验场地的准备工作a、试验用水：采用自来水，用RPVC管将自来水引至实验区。
b、建临时进实验场道路潞宽7m,长50m。
c、220v 线路架设100m 。
实验程序a 堆石区实验。
c 石渣料区实验。
d 反渗层区实验。
碾压实验仪器设备500kg 台秤一台烘箱一个环刀及钢圈（全套）灌砂筒一套天平一架水表 2 支圆孔筛一套塑料布（宽3m）100m, 及其它常用工具。
碾压实验机械设备表16t 自行式振动碾一台16t 冲击式碾压机一台手扶振动碾一台推土机一台装载机一台自卸汽车四台碾压试验材料准备反渗层料200m3(Dmax <40mm)堆石料1500m3(Dmax <700mm)石渣料3000m3(Dmax <200mm)(1) 、堆石料振碾试验主堆石采取人工手摆片石施工方法,根据石料形状大小人工摆插,大面朝下, 尖面向上，石与石之间竖向紧密靠拢。
遇有过大石料用石工锤改制成20〜40cm, 最大不能超过50cm 。
铺砌中,块石与块石之间产生的空洞,缝隙用小片石填塞,并用石工锤敲击密实。
片石摆插结束后,再撒布 2 cm 〜4 cm 碎石嵌缝找平。
手摆片石按层铺砌,铺砌厚度不得超过50cm, 一定要严加控制因铺料厚度就是直接影响碾压密实度的重要因素,铺料宽20m, 采用16t 自行式振动碾在平整的表面行驶,可以保证碾压面都能达到碾压振实的目的。
假如平料时有个别块石突出表面,则振动碾的圆筒越过个别块石时,造成点受力状态,周围达不到碾压的目的,干密度将受到影响。
平料后,在碾压到4、6、8、10 遍时(行驶速度2km/h), 采用灌砂法作压实度,孔隙率(=25%) 、干密度(=2 、0t/m3) 试验,并作好记录。
(2) 、护岸填筑石渣料振动碾试验护岸石渣料松铺厚度不得超过30cm, 一定要严加控制,因铺料厚度就是直接影响碾压密实度的重要因素,铺料宽度20m, 用25t 自卸汽车从存料场运到试验场,按前进法卸料,推土机按前进法推料、平料。
此法易于控制铺料厚度,不会造成超厚填筑,平料时大粒径石料被推至前缘底部,然后细料填缝,表面平整,16t 振动碾在平整的表面行驶,可以保证碾压面都能达到碾压振实的目的。
假如平料时有个别块石突出表面,则振动碾的圆筒越过个别块石时, 造成点受力状态,周围达不到碾压的目的,干密度将受到影响。
平料后,根据气温加适量加水,在碾压到4、6、8、10 遍时(行驶速度2km/h), 采用灌砂法做压实度、孔隙率(=19%) 、干密度(=1 、90t/m3) 试验,并作好记录。
