塑料脱模斜度

1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

pbtgf15料脱模斜度標準
摘要：
一、前言
二、PBTGF15 材料介绍
三、脱模斜度的定义和重要性
四、PBTGF15 料脱模斜度的标准
五、总结
正文：
【前言】
PBTGF15 料是一种工程塑料，具有优异的机械性能和化学稳定性，广泛应用于各种工业领域。

在生产过程中，脱模斜度的设置对于产品的成型质量和效率具有重要意义。

本文将详细介绍PBTGF15 料脱模斜度的标准。

【PBTGF15 材料介绍】
PBTGF15 料，即聚对苯二甲酸丁二醇酯，是一种热塑性聚酯材料。

它具有高强度、高刚性、高耐热性和低吸水性等特点，适用于制作各种机械零件、电气零件、汽车零件等。

【脱模斜度的定义和重要性】
脱模斜度，是指模具在脱模过程中，与垂直于脱模方向的最小夹角。

合理的脱模斜度可以降低脱模阻力，提高产品脱模效率，减少产品变形和损伤，同时也有助于提高模具的使用寿命。

【PBTGF15 料脱模斜度的标准】
根据PBTGF15 料的特性，其脱模斜度标准通常为：大件产品脱模斜度一般在1°-3°之间，中小件产品脱模斜度一般在0.5°-1°之间。

具体的脱模斜度还需根据产品形状、尺寸、模具类型和生产条件等因素进行调整。

【总结】
PBTGF15 料脱模斜度的标准对于保证产品质量和提高生产效率具有重要意义。

塑料成型制件的结构工艺性l塑料制件的设计是在满足使用要求的前提下，根据选用塑料的类型及其成型加工特点，确定相应而合理的成型工艺，并根据该成型工艺的特性而设计出相适应的塑料结构件。

l由于塑料有其特殊的物理机械性能，因此设计塑件时必须充分发挥其性能上的优点，避免或补偿其缺点，在满足使用要求的前提下，塑件形状应尽可能地做到简化模具结构，符合成型工艺特点。

l对于模具设计者来说，在考虑塑件的结构及有关使用要求时，还必须与成型该塑件的成型模具的相应结构结合起来考虑，既要使塑料制件能按使用要求加工出来，保证制件的质量，而又要使模具结构合理、经济。

在塑件结构工艺性设计时，应考虑以下几方面的因素：（1）塑料的各项性能特点；（2）在保证各项使用性能的前提下，塑件结构形状力求简单，且有利于充模流动、排气、补缩和高效冷却硬化（热塑性塑料制件）或快速受热固化（热固性塑料制件）；（3）模具的总体结构应使模具零件易于制造，特别是抽芯和脱模机构。

一、塑料制件的选材二、塑料制件的尺寸和精度三、塑料制件的表面质量四、塑料制件的结构设计表面粗糙度表观质量形状、壁厚、斜度、加强筋、支撑面、圆角、孔、螺纹、齿轮、嵌件、铰链、标记、符号和文字等一、塑料制件的选材塑料制品的选材应考虑如下几个方面，以判断其是否能够满足使用要求。

1）塑料的力学性能，如强度、刚性、韧性、弹性、弯曲性能、冲击性能以及对应力的敏感性。

2）塑料的物理性能，如对环境温度变化的适应性、光学特性、绝热或电气绝缘的程度、精加工和外观的完满程度等。

3）塑料的化学性能，如对接触物（水、溶剂、油、药品）的耐性、卫生程度以及使用上的安全性等。

4）必要的精度，如收缩率的大小以及各向收缩率的差异。

5）成型工艺性，如塑料的流动性、结晶性、热敏性等。

对于塑料材料的这些要求往往是通过塑料的特性表进行选择和比较的。

下表列出常用塑料的特性，以供参考。

二、塑料制件的尺寸和精度1. 塑件的尺寸–总体尺寸主要取决于塑料品种的流动性Ø在一定的设备和工艺条件下，流动性好的塑料可以成型较大尺寸的塑件；反之，成型出的塑件尺寸较小。

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

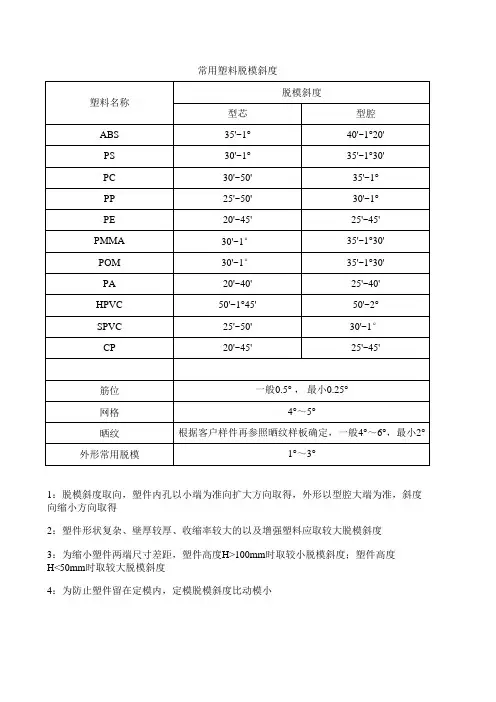

常用塑料脱模斜度
1：脱模斜度取向，塑件内孔以小端为准向扩大方向取得，外形以型腔大端为准，斜度向缩小方向取得
2：塑件形状复杂、壁厚较厚、收缩率较大的以及增强塑料应取较大脱模斜度
3：为缩小塑件两端尺寸差距，塑件高度H>100mm时取较小脱模斜度；塑件高度
H<50mm时取较大脱模斜度
4：为防止塑件留在定模内，定模脱模斜度比动模小
5：塑件精度要求高的，取较小脱模斜度，当塑件某个尺寸要求很高时，可以做成“直身”即脱模斜度为零，但这个距离不可过大，且模具表面光洁度要高，防止拉伤模具和塑件
6：有自润滑性、延性、弹性的塑料脱模斜度可适当取小值。

塑件的脱模斜度
塑料从熔融状态转变为固体状态将产生一定量的尺寸收缩，制品在冷却或固化过程中围绕凸模和型心产生收缩而包紧。

为了便于塑料制品脱模，防止脱模时划伤制品表面，与脱模方向平行的塑件表面一般应具有合理的脱模斜度。

脱模斜度的大小与塑件的收缩率、塑件的形状、塑件的壁厚及部位有关。

一般聚乙烯、聚丙烯为30分到1度；ABS为40分到1度30分；聚碳酸脂为50分到2度。

制品内、外壁面都应有脱模斜度，若只有内壁面脱模斜度，脱模时制品将黏附在凹模表面。

若只有外壁面脱模斜度，脱模时制品将黏附在凸模表面。

模具制品上布置平行于模具启闭方向筋的壁面应有脱模斜度。

在确定脱模斜度过程中，要注意考虑3方面的关系
1）在必须保证塑件尺寸精度和制品有特殊要求时，脱模斜度造成的制品尺寸误差必须限制在该尺寸精度的公差之内和满足特殊要求
2）为避免或减小脱模力过大而损伤注塑件，对于收缩较大，形状复杂，型心包紧面积较大的塑件，应该考虑较大的脱模斜度。

3）为使注塑开模后，塑件留在动模一侧的型心上，可以考虑塑件的内表面取较小的脱模斜度
另外，对有花纹的侧表面需特大的脱模斜度，常见的有4度到5度，每0。

025mm花纹深度要取1度以上脱模斜度。

壳类塑件上有成排网格式孔板时，要取4度到8度以上型孔斜度，孔越多越密，斜度越大。

一、塑件成型工艺性分析1、塑件的分析（1）外形尺寸该塑件壁厚为3mm,塑件外形尺寸不大，塑件熔体流程不太长，适合于注射成型。

（2）精度等级每个尺寸的公差都不一样，有的属于一般精度，有的属于高精度，就按实际公差进行计算。

（3)脱模斜度 ABS属无定形塑料，成型收缩率较小，选择该塑件上型芯和凹模的统一脱模斜度为1度。

2、ABS的性能分析（1）使用性能综合性能好，冲击强度、力学强度较高，尺寸稳定，耐化学性，电气性能好；易于成型和机械加工，其表面可镀铬，适合制作一般机械零件、减摩零件、传动零件和结构零件。

（2)成型性能1）无定型塑料。

其品种很多，各品种的机电性能及成型特性也各有差异，应按品种来确定成型方法及成型条件。

2）吸湿性强。

含水量应小于0.3%（质量）。

必须充分干燥，要求表面光泽的塑件应要求长时间预热干燥。

3）流动性中等。

溢边料0.04mm左右。

4）模具设计时要注意浇注系统，选择好进料口位置、形式。

推出力过大或机械加工时塑件表面呈白色痕迹。

（3）ABS的主要性能指标其性能指标见下表ABS性能指标密度/g ·3cm 1.02～1.08 屈服强度/MPa 50 比体积/13-∙g cm0.86～0.96 拉伸强度/MPa 38 吸水率(%) 0.2～0.4 拉伸弹性模量/MPa 1.4×310熔点/C ο 130～160 抗弯强度/MPa 80 计算收缩率（%） 0.4～0.7 抗压强度/MPa 53 比热熔/1)(-∙∙C kg J ο1470弯曲弹性模量/MPa1.4310⨯3、ABS 的注射成型过程及工艺参数 （1）注射成型过程1）成型前的准备。

对ABS 的色泽、粒度和均匀度等进行检验，由于ABS 吸水性较大，成型前应进行充分的干燥。

2)注射过程。

塑件在注射机料和筒内经过加热、塑化达到流动状态后，由模具的浇注系统进入模具型腔成型，其过程可分为充模、压实、保压、倒流和冷却五个阶段。

塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

pbtgf15料脱模斜度標準
摘要：
1.介绍PBTGF15 料的概念和特点
2.阐述脱模斜度的定义和作用
3.详述PBTGF15 料的脱模斜度标准
4.分析PBTGF15 料脱模斜度标准的应用和影响
5.总结PBTGF15 料脱模斜度标准的重要性
正文：
PBTGF15 料是一种广泛应用于塑料制品行业的材料，以其优良的物理性能和化学稳定性备受欢迎。

在生产过程中，脱模斜度是影响PBTGF15 料制品质量的一个重要因素。

那么，PBTGF15 料的脱模斜度标准是什么呢？它又是如何影响产品质量的呢？
首先，我们先来了解一下脱模斜度的概念。

脱模斜度是指在模具设计中，为了使制品在脱模过程中能够顺利脱离模具，而在模具表面设置的一个斜度。

这个斜度的大小直接影响到制品的脱模效果和质量。

对于PBTGF15 料来说，其脱模斜度标准主要取决于制品的形状、大小和结构。

一般来说，PBTGF15 料的脱模斜度标准在0.5°-1.5°之间，这是因为PBTGF15 料的粘度较高，如果脱模斜度过小，制品在脱模过程中容易损坏；而脱模斜度过大，又会影响制品的尺寸精度。

PBTGF15 料的脱模斜度标准在实际应用中的影响主要体现在以下几个方面：一是影响制品的表面质量，如果脱模斜度设置不合理，会导致制品表面出
现明显的痕迹，影响其外观质量；二是影响制品的尺寸精度，如果脱模斜度过大或过小，都会导致制品在脱模后出现尺寸偏差；三是影响生产效率，合理的脱模斜度可以提高生产效率，降低生产成本。

总的来说，PBTGF15 料的脱模斜度标准对于保证制品的质量和提高生产效率具有重要作用。

中塑城商城 2011-08-19脱模斜度：为便于脱模，塑料制品壁在出模方向上应具有倾斜角度α，其值以度数表示。

脱模斜度确定要点(1) 制品精度要求越高，脱模斜度应越小。

(2) 尺寸大的制品，应采用较小的脱模斜度。

(3) 制品形状复杂不易脱模的，应选用较大的斜度。

(4) 制品收缩率大，斜度也应加大。

(5) 增强塑料宜选大斜度，含有自润滑剂的塑料可用小斜度。

(6) 制品壁厚大，斜度也应大。

(7) 斜度的方向。

内孔以小端为准，满足图样尺寸要求，斜度向扩大方向取得；外形则以大端为准，满足图样要求，斜度向偏小方向取得。

一般情况下脱模斜度。

可不受制品公差带的限制，高精度塑料制品的脱模斜度则应当在公差带内。

由表中可以看出，塑料硬脆、刚性大的，脱模斜度要求大。

具备以下条件的型芯，可采用较小的脱模斜度：(1) 顶出时制品刚度足够。

(2) 制品与模具钢材表面的摩擦系数较低。

(3) 型芯表面的粗糙度值小，抛光方向又与制品的脱模方向-致。

(4) 制品收缩量小，滑动摩擦力小。

塑料制品成型质量问题和原因分析中塑城商城 2011-08-19飞边1. 注模压力过大2. 合模不紧3. 模具分型面不干净4. 塑料温度过高5. 塑件在分型面上的投影面积超出机床允许范围6. 模板弯曲变形变形1. 冷却时间不足2. 模具温度过高或不匀3. 顶杆位置不合理4. 塑件厚度不匀气泡1. 原料中含有水份或其他易挥发物2. 塑料温度过高或受热时间过长3. 注射速度过快4. 注射压力太小5. 模具温度太低6. 注射活塞退回太早7. 料筒内混入空气成型不足1. 加料量不足2. 注射速度过慢3. 注射压力太小4. 模具温度太低5. 料筒及喷嘴温度偏低6. 塑件在分型面上的投影面积过大7. 回料太多8. 浇注系统截面积小9. 模具排气不良10. 注射活塞退回太早11. 料筒喷嘴被杂物堵塞裂纹1. 退模斜度不够2. 模具温度太低3. 塑料冷却时间过长4. 顶出装置倾斜或不平衡5. 顶杆总截面太小6. 嵌件未预热或温度不够凹痕1. 塑件壁厚不匀或太厚2. 加料量不足3. 料筒温度过高4. 注射压力太小5. 注射速度过慢6. 浇注系统截面过小或浇口位置不合理7. 注射及保压时间太短表面波纹1. 料筒温度太低2. 注射速度过慢3. 注射压力太小4. 模具温度太低5. 浇注系统截面过小脱皮、分层1. 不同塑料混杂2. 同一塑料不同级别相混熔接痕1. 塑料温度太低2. 模具温度太低3. 注射速度过慢4. 注射压力太小5. 浇口太多6. 模具排气不良银丝、斑纹1. 原料含水量过高2. 塑料温度太高3. 注射压力太小4. 浇注系统截面过小5. 树脂中含有低挥发物黑点及条纹1. 塑料已分解2. 塑料碎屑卡在注射活塞与料筒之间3. 模具主浇道与喷嘴吻合不良4. 模具无排气孔真空泡1. 模具温度偏低2. 塑件壁厚过于不匀3. 注射时间太短冷块或僵块1. 温度太低,塑化不匀2. 混入杂质或不同品种级的塑料3. 喷嘴温度太低4. 没有冷料穴5. 塑件的重量接近设备的额定值6. 成型时间太短尺寸不稳定1. 设备的电气或液压系统不稳定2. 成型周期不一致3. 浇口截面过小4. 加料量不匀5. 塑件冷却时间太短6. 工艺参数(温度、压力、时间)不稳定7. 塑料颗粒大小不一8. 回料与新料混合比例不匀强度下降1. 塑料分解或降聚2. 成型温度太低3. 塑料回用次数太多4. 塑料含水量大5. 塑料混入杂质6. 模具温度太低塑料制品中加强筋的形状尺寸及其作用1.加强筋的作用(1) 在不加大制品壁厚的条件下，增强制品的强度和刚性，以节约塑料用量，减轻重量，降低成本。

脱模斜度的作用
脱模斜度是指模具中模板的倾斜度，也称为脱模角度。

它是制造塑料制品的一个重要参数，影响着成品的品质和生产效率。

脱模斜度的作用如下：
1. 脱模斜度可以避免成品变形。

当制造塑料制品时，塑料在模具中冷却和凝固，如果脱模斜度过小，模板容易粘连和扭曲，导致成品变形。

2. 脱模斜度可以提高生产效率。

模具中斜度的设置，可以让塑料制品更加容易脱模，从而减少模具间歇时间，提高生产效率。

3. 脱模斜度可以改善成品的表面质量。

如果脱模斜度过小，成品会出现划痕和瑕疵，而过大则会导致成品表面有明显的缺陷，而适当的脱模斜度可以使成品表面光滑，减少缺陷。

4. 脱模斜度可以延长模具寿命。

合适的脱模斜度可以减少模具的磨损和疲劳，延长模具的使用寿命。

综上所述，脱模斜度的设置对于塑料制品的质量和生产效率都有重要的影响，需要在实践中掌握合适的斜度设置方法。

- 1 -。
