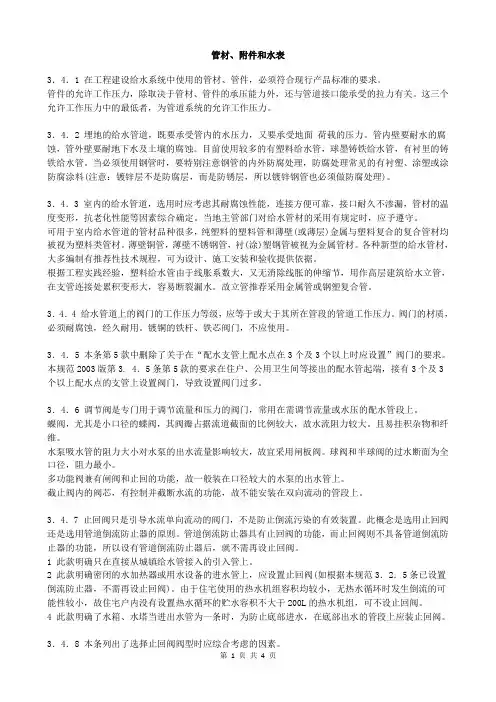

管材、附件和水表3．4．1 在工程建设给水系统中使用的管材、管件，必须符合现行产品标准的要求。
管件的允许工作压力，除取决于管材、管件的承压能力外，还与管道接口能承受的拉力有关。
这三个允许工作压力中的最低者，为管道系统的允许工作压力。
3．4．2 埋地的给水管道，既要承受管内的水压力，又要承受地面荷载的压力。
管内壁要耐水的腐蚀，管外壁要耐地下水及土壤的腐蚀。
目前使用较多的有塑料给水管，球墨铸铁给水管，有衬里的铸铁给水管。
当必须使用钢管时，要特别注意钢管的内外防腐处理，防腐处理常见的有衬塑、涂塑或涂防腐涂料(注意：镀锌层不是防腐层，而是防锈层，所以镀锌钢管也必须做防腐处理)。
3．4．3 室内的给水管道，选用时应考虑其耐腐蚀性能，连接方便可靠，接口耐久不渗漏，管材的温度变形，抗老化性能等因素综合确定。
当地主管部门对给水管材的采用有规定时，应予遵守。
可用于室内给水管道的管材品种很多，纯塑料的塑料管和薄壁(或薄层)金属与塑料复合的复合管材均被视为塑料类管材。
薄壁铜管，薄壁不锈钢管，衬(涂)塑钢管被视为金属管材。
各种新型的给水管材，大多编制有推荐性技术规程，可为设计、施工安装和验收提供依据。
根据工程实践经验，塑料给水管由于线胀系数大，又无消除线胀的伸缩节，用作高层建筑给水立管，在支管连接处累积变形大，容易断裂漏水。
故立管推荐采用金属管或钢塑复合管。
3．4．4 给水管道上的阀门的工作压力等级，应等于或大于其所在管段的管道工作压力。
阀门的材质，必须耐腐蚀，经久耐用。
镀铜的铁杆、铁芯阀门，不应使用。
3．4．5 本条第5款中删除了关于在“配水支管上配水点在3个及3个以上时应设置”阀门的要求。
本规范2003版第3. 4．5条第5款的要求在住户、公用卫生间等接出的配水管起端，接有3个及3个以上配水点的支管上设置阀门，导致设置阀门过多。
3．4．6 调节阀是专门用于调节流量和压力的阀门，常用在需调节流量或水压的配水管段上。
蝶阀，尤其是小口径的蝶阀，其阀瓣占据流道截面的比例较大，故水流阻力较大。

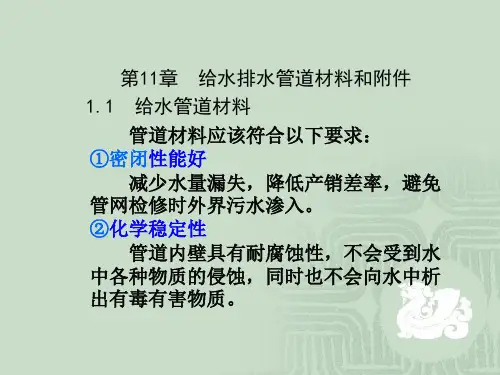

给水管道的材料及给水附件一、常用的管道材料与管件给水系统常用的管材有钢管、塑料管、铸铁管、铜管、不锈钢管等。
1.钢管(1)种类：有两种，一种是不镀锌钢管，一种是镀锌钢管（热侵）。
不镀锌钢管主要用于消防管道和生产给水管道。
镀锌钢管主要用于管径小于等于150mm的消防管道和生产给水管道。
(2)特点：钢管具有强度高、接口方便，承受内压力大，内表面光滑，水力条件好等优点。
但抗腐蚀性差，造价较高。
(3)连接方法：不镀锌钢管的连接方法有焊接和法兰连接，镀锌钢管连接方法有螺纹连接和法兰连接。
法兰连接一般用于直径较大(50mm以上)的管道与阀门、水泵、止回阀、水表等的连接。
连接前先将法兰焊接或用螺纹连接在管端，再用螺栓连接起来。
螺纹连接配件见下图：2.塑料管（1）种类：给水硬聚氯乙烯管（PVC-U）聚丙烯管（PP-R）交联聚乙烯管（PEX）氯化聚氯乙烯管（PVC-C）聚乙烯管（PE）（2）特点：耐腐蚀，不受酸、碱、盐和油类等介质的侵蚀，质轻而坚，管壁光滑、水力性能好，容易切割，加工安装方便，并可制成各种颜色。
但强度低，耐久、耐热性能（PP-R、PEX管除外）较差。
一般用于输送温度在45℃以下的建筑物内外的给水。
（3）连接方法：热熔对接、承插粘接、法兰连接：1）PVC-U管，适用于系统的工作压力不大于0.6MPa，工作温度不大于45℃的给水系统。
2）PP-R管，适用于系统的工作压力不大于0.6MPa，工作温度不大于70℃的给水及热水系统。
3）PVC-C管，多层建筑可采用S6.3系列，高层建筑可采用S5系列(但高层建筑主干管和泵房内不宜采用)；室外管道压力不大于1.OMPa时，可采用S6.3系列，当大于1.0MPa时，应采用S5系列。
4）PEX管，管外径小于25mm时，管道与管件宜采用卡箍式连接，大于等于32mm时，宜采用卡套式连接。
5）PE管，适用于温度不超过40℃，一般用途的压力输水，以及饮用水的输送。
3.给水铸铁管种类：低压管工作压力不大于0.45MPa普压管工作压力不大于0.75MPa高压管工作压力不大于1MPa特点：铸铁管具有耐腐蚀、接装方便、寿命长、价格低等优点，但性脆、重量大、长度小。
给排水常用管材、接口和管道敷设说明一.管材选用一般要求二.给水、热水管材和安装1.硬聚氯乙烯（PVC-U）给水管2.无规共聚聚丙稀（PP-R）给水管安装3.铝塑复合给水管4.交联聚乙烯（PE-X）给水管5.氯化聚氯乙烯（PVC-C）6.铜管7.涂（衬）塑复合钢管8.薄壁不锈钢管（316型）9.水池、水箱配管10.泵房配管11.找平层或嵌墙敷设12.热水器配管13.室外给水管三.排水管材和安装1.室内排水管管材和管件建议2.室内排水管（含雨水管）3.室外排水管（含雨水管）四.消火栓和自动喷水系统管材五.管道敷设说明1.覆土深度2.管基(1)给水管(2)排水管一、管材选用一般要求1.管材、管件应符合国家现行产品标准，并宜采用同一生产厂家的相应配套产品。
2.管材、管件公称压力（包括管道接口耐压）应与管道工作压力匹配，管道内工作压力不得大于产品标准标定的公称压力或标称的允许工作压力。
3.生活给水管材、管件所涉材料必须符合现行生活饮用水卫生标准。
4.规范要求（见建筑给水排水设计规范3.4.1～3.4.4条）（1）给水管：①室外埋地给水管材应选耐腐蚀和能承受相应地面负荷能力的管材。
一般可选用塑料给水管、有防腐衬里的铸铁给水管和经可靠防腐处理的钢管。
管内壁的防腐材料，应符合现行的国家有关卫生标准的要求。
②室内给水管应选耐腐、安装连接方便可靠的管材。
一般可选用塑料给水管、塑料和金属复合管，铜管、不锈钢管及经可靠防腐处理的钢管。
③高层建筑给水立管不宜采用塑料管。
（2）排水管（规范4.5.1条）：①室外埋地应优先采用埋地排水塑料管。
②室内：排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。
③连续排水温度＞40℃时，应采用金属排水管或耐热塑料排水管。
④排水压力管可用耐压塑料管、金属管或钢塑复合管。
（3）雨水管（规范4.9.26条规定）：①重力流排水系统多层建筑宜采用排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管。
管材、附件和水表3．4．1 给水系统采用的管材和管件，应符合国家现行有关产品标准的要求。
管材和管件的工作压力不得大于产品标准公称压力或标称的允许工作压力。
3. 4. 2 小区室外埋地给水管道采用的管材，应具有耐腐蚀和能承受相应地面荷载的能力。
可采用塑料给水管、有衬里的铸铁给水管、经可靠防腐处理的钢管。
管内壁的防腐材料，应符合现行的国家有关卫生标准的要求。
3．4．3 室内的给水管道，应选用耐腐蚀和安装连接方便可靠的管材，可采用塑料给水管、塑料和金属复合管、铜管、不锈钢管及经可靠防腐处理的钢管。
注：高层建筑给水立管不宜采用塑料管。
3. 4．4 给水管道上使用的各类阀门的材质，应耐腐蚀和耐压。
根据管径大小和所承受压力的等级及使用温度，可采用全铜、全不锈钢、铁壳铜芯和全塑阀门等。
3．4．5 给水管道的下列部位应设置阀门：1 小区给水管道从城镇给水管道的引入管段上；2 小区室外环状管网的节点处，应按分隔要求设置；环状管段过长时，宜设置分段阀门；3 从小区给水干管上接出的支管起端或接户管起端；4 入户管、水表前和各分支立管；5 室内给水管道向住户、公用卫生间等接出的配水管起端；6 水池(箱)、加压泵房、加热器、减压阀、倒流防止器等处应按安装要求配置。
3．4．6 给水管道上使用的阀门，应根据使用要求按下列原则选型：1 需调节流量、水压时，宜采用调节阀、截止阀；2 要求水流阻力小的部位宜采用闸板阀、球阀、半球阀；3 安装空间小的场所，宜采用蝶阀、球阀；4 水流需双向流动的管段上，不得使用截止阀；5 口径较大的水泵，出水管上宜采用多功能阀。
3．4．7 给水管道的下列管段上应设置止回阀：注：装有倒流防止器的管段，不需再装止回阀。
1 直接从城镇给水管网接入小区或建筑物的引入管上；2 密闭的水加热器或用水设备的进水管上；3 每台水泵出水管上；4 进出水管合用一条管道的水箱、水塔和高地水池的出水管段上。
3．4. 8 止回阀的阀型选择，应根据止回阀的安装部位、阀前水压、关闭后的密闭性能要求和关闭时引发的水锤大小等因素确定，并应符合下列要求：1 阀前水压小的部位，宜选用旋启式、球式和梭式止回阀；2 关闭后密闭性能要求严密的部位，宜选用有关闭弹簧的止回阀；3 要求削弱关闭水锤的部位，宜选用速闭消声止回阀或有阻尼装置的缓闭止回阀；4 止回阀的阀瓣或阀芯，应能在重力或弹簧力作用下自行关闭；5 管网最小压力或水箱最低水位应能自动开启止回阀；3. 4. 8A 倒流防止器设置位置应满足以下要求：1 不应装在有腐蚀性和污染的环境；2 排水口不得直接接至排水管，应采用间接排水；3 应安装在便于维护的地方，不得安装在可能结冻或被水淹没的场所。
给排水工程常用管材、管件及附件（一）【首先回顾采暖常用管材】8.2.1室内给水工程常用管材、管件及附件1、钢管又分有无缝钢管和焊接钢管，焊接钢管又有镀锌和非镀锌两种。
钢管的连接方式有螺纹连接、焊接和法兰连接。
常见钢管的规格见教材表8-1。
【强调让学生知道此表中有钢管的重量换算】2、给水铸铁管其连接方式有承插式和法兰式两种。
【让学生见教材图8-4，认识给水铸铁管的配件】3、给水塑料管硬聚氯乙烯管、聚乙烯管、聚丙烯管和聚丁烯管等。
4、管道附件【通过教材8-5、8-6让学生认识各种附件】8.2.2室内排水工程常用管材、管件和附件1、排水铸铁管其连接方式同给水铸铁管。
【常用铸铁排水管件见教材图8-7】2、排水塑料管常用的是硬聚氯乙烯塑料管（UPVC），连接多为粘接。
【常用塑料排水管件见教材图8-8】3、带釉陶土管用于排放腐蚀性污废水。
8.2.3给排水工程施工工艺1、室内给水管道安装施工工艺（镀锌管）1）工艺流程：安装准备→ 预制加工→ 干管安装→ 立管安装→ 支管安装→ 管道试压→ 管道冲洗→ 管道防腐和保温2）安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
3）预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号）。
4）干管安装：安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求沥青防腐或加强防腐时，应在预制后、安装前做好防腐。
把预制完的管道运到安装部位按编号依次排开。
安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝如外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。
管材、附件和管道敷设关于“在城镇新建住宅中，禁止使用冷镀锌钢管用于室内给水管道，并根据当地实际情况逐步限制禁止使用热镀锌钢管，推广应用铝塑复合管、交联聚乙烯(PE-X)管、三型无规共聚聚丙烯(PP-R)管、耐热聚乙烯管(PERT)等新型管材，有条件的地方也可推广应用铜管”的规定，本条推荐作为热水管道的管材排列顺序为：薄壁铜管、薄壁不锈钢管、塑料热水管、塑料和金属复合热水管等。
2 当选用塑料热水管或塑料和金属复合热水管材时，本条还作了下述规定：1)第1款中管道的工作压力应按相应温度下的许用工作压力选择。
塑料管材不同于钢管，能承受的压力受温度的影响很大。
管内介质温度升高则其承受的压力骤降，因此，必须按相应介质温度下所需承受的工作压力来选择管材。
2)设备机房内的管道不应采用塑料热水管。
设备机房内的管道安装维修时，可能要经常碰撞，有时可能还要站人，一般塑料管材质脆怕撞击，所以不宜用作机房的连接管道。
此外还有两点需予以注意：第一点，管件宜采用和管道相同的材质。
不同的材料有不同的伸缩变形系数。
塑料的伸缩系数一般比金属的伸缩系数要大得多。
由于热水系统中水的冷热变化将引起塑料管道的较大伸缩，如采用的管件为金属材质，则由于管件、管道两者伸缩系数不同，而又未采取弥补措施，就可能在使用中出现接头处胀缩漏水的问题。
因此，采用塑料管时，管道与管件宜为相同材质。
第二点，定时供应热水不宜选用塑料热水管。
定时供应热水不同于全日供应热水的地方，主要是系统内水温周期性冷热变化大，即周期性的引起管道伸缩变化大。
这对于伸缩变化大的塑料管是不合适的。
5．6．3 热水管道因受热膨胀会产生伸长，如管道无自由伸缩的余地，则使管道内承受超过管道所许可的内应力，致使管道弯曲甚至破裂，并对管道两端固定支架产生很大推力。
为了减释管道在膨胀时的内应力，设计时应尽量利用管道的自然转弯，当直线管段较长(含水平与垂直管段)不能依靠自然补偿来解决膨胀伸长量时，应设置伸缩器。
