给水管材及管件管材和管件

各种管道管材大集合-有您的参与更精彩希望您的参与，使其更完整，准确。

谢谢管材管件基本知识第一部份管材一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。

无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。

焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。

无缝钢管可用于各种液体、气体管道等。

焊接管道可用于输水管道、煤气管道、暖气管道等。

1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。

内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。

按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。

薄壁管不宜用于输送介质，可作为套管用。

1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

能制成几种管壁厚度。

1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。

甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。

冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。

在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm 时常用冷拔（轧）管。

管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。

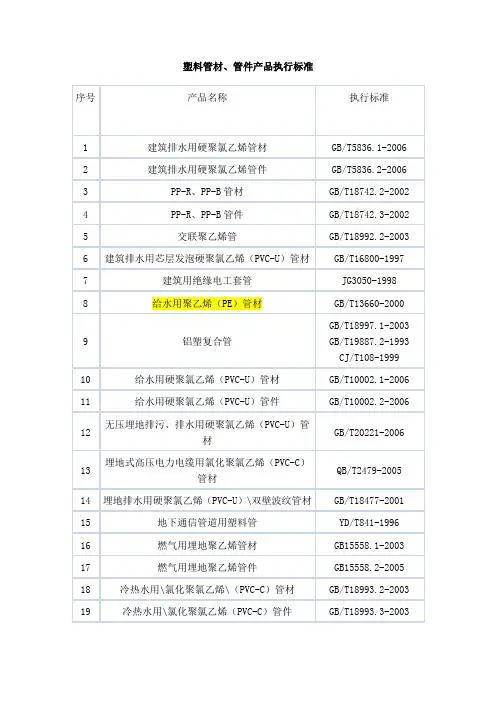

管材管件标准包括多个方面，以下是一些常见的管材管件标准：1.给水管道系统标准：例如GB/T 13663-2000《给水用聚乙烯(PE)管材》，规定了PE管材的尺寸、外形、重量、允许偏差、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。

2.排水管道系统标准：例如CJ/T 159-2006《铝塑复合压力管(搭接焊)》，规定了铝塑复合压力管(搭接焊)的术语和定义、材料、产品分类、要求、试验方法、检验规则和标志、包装、运输和贮存。

该标准适用于工业、民用建筑内生活、卫生饮用给水及热水采暖系统用铝塑复合压力管(搭接焊)。

3.管件标准：例如GB 10752-89《船用钢管对焊接头》，规定了船用钢管对焊接头的类型、尺寸、外形、重量、技术要求、试验方法、检验规则等。

另外，还有CJ/T 124-2000《给水用钢骨架聚乙烯塑料复合管》、CJ/T 123-2000《给水用孔网钢带聚乙烯复合管》等标准，规定了相应管件的要求。

4.连接方式标准：例如GB/T 19810-2005《聚乙烯(PE)管材和管件热熔对接机组》，规定了热熔对接的连接方式及相应的技术要求。

5.钢管标准：例如GB/T 3091-2008《低压流体输送用焊接钢管》，规定了低压流体输送用焊接钢管的尺寸、外形、重量、技术要求、试验方法、检验规则等。

另外，还有GB/T 14976-2012《流体输送用不锈钢无缝钢管》、GB/T 6479-2013《高压化肥设备用无缝钢管》等标准，规定了不同类型钢管的要求。

6.管件涂层标准：例如CJ/T 136-2007《给水衬塑复合钢管》，规定了给水衬塑复合钢管的涂层材料、涂层厚度、涂层附着力等技术要求。

在选择和使用管材管件时，需要遵循相应的标准和规范，以确保其质量、安全性和可靠性。

同时，还需要考虑其成本、使用寿命等因素，以便选择最经济合理的管材管件产品。

给水常用管材及配件1、塑料管：聚氯乙烯管（UPVC）、聚乙烯管（PE）、聚丙烯管（PP-R）、聚丁烯管（PB）和ABS管。

其连接方法：螺纹连接、焊接（热空气焊）、法兰连接和粘接等。

2、复合管：铝塑复合管（以铝合金为骨架，内外层为聚乙烯）和钢塑复合管（衬塑和涂塑），一般用于工作压力不大于1.0Mpa的冷热水管道中。

3、钢管：焊接钢管（水煤气管）和无缝钢管，前者又分镀锌钢管（白铁管）和非镀锌钢管（黑铁管）承受流体压力大、抗辰性能好，但抗腐蚀性差。

冷浸镀锌管因污染水抽而被淘汰，热浸镀锌管也限制场合使用。

连接方法：⑴螺纹连接：圆锥形螺纹和圆柱形螺纹，连接型式分三种。

①管圆柱形接圆柱形螺纹：牢固性差，水暖管道上一般不采用。

②圆锥形接圆柱形螺纹：管端为圆锥形外螺纹和管件为圆柱形内螺纹（根母、通丝管接头）的连接。

③圆锥形接圆锥表螺纹：管端为圆锥形外螺纹和管件为圆锥形内螺纹的连接。

牢固程度好。

⑵法兰连接：分铸铁和钢制两类，以钢制圆形平焊法兰应用最为广泛。

用于与法兰阀门、法兰配件和设备的连接。

法兰连接时，盘间应垫以垫片，以到达密封的目的，一副法兰只能垫一个垫片，常用δ=3~4㎜的橡胶板或石棉橡胶板作为法兰垫片。

⑶焊接：焊接方法一般有电弧焊和气焊两种。

管径大于32㎜的宜用电焊连接，管径小于或等于32㎜时可采用气焊连接，镀锌钢管不得采用焊接。

4、铜管：连接方法有焊接和螺纹连接。

5、给水铸铁管：铸铁管采用铸造生铁以离心法或砂型法铸造而成。

它具有耐腐性强、使用寿命长、价格低等优点。

管径大于75mm给水管适宜作埋地管道。

缺点是性脆、重量大、长度小。

铸铁管采用承插法和法兰两种连接方式。

适用于埋地敷设，一般采用普压给水铸铁管。

采用承插连接，其接口方式有胶圈接口、铅接口、膨胀水泥接口、石棉水泥接口。

给水铸铁管有低压管（≤0.45MPa）、普压管（≤0.75MPa）和高压管（≤1MPa）。

给水铸铁管件：90°双承弯头；90°承插弯头；90°双盘弯头；45°和22.5°承插弯头；承三通；三盘三通；双承三通；双盘三通；四承四通；四盘四通；三承四通；三盘四通；双承异径管；双盘异径管；承插异径管。

管材基础知识Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】管材、管件及其表示方法管材根据制造工艺和材质的不同有很多品种。

按制造方法可分为：无缝钢管、有缝钢管和铸造管等。

按材质可分为：钢管、铸铁管、有色金属管和非金属管等。

一、常用钢管及其管件在给水、采暖、供热、燃气、压缩空气等管道系统中，常用的钢管有：低压流体输送用焊接钢管（水煤气输送钢管）、无缝钢管、螺旋缝电焊钢管、直缝卷制电焊钢管。

（一）低压流体输送用焊接钢管及其管件1、管材（1）管材材质通常是用普通碳素钢制造而成。

（2）管材的特征低压液体输送用焊接钢管的特征为：纵向有一条缝，其缝迹有的很明显，有的则不太明显。

（3）管材的分类按表面是否镀锌可分为镀锌钢管和不镀锌钢管两种。

镀锌钢管也叫白铁管，不镀锌钢管俗称黑铁管。

按管端是否带螺纹可分为带螺纹和不带螺纹的两种。

按管壁的厚度可分为普通管、加厚管和薄壁管三种。

（4）管材的适用场合在工业管道和水暖管道中，通常不使用薄壁管和加厚管，使用最多的是普通管。

这种管材主要用于工作压力、工作温度较低，管径不大（DN150以内）和要求不高的管道系统中。

例如室内给水、热水、采暖、燃气、压缩空气等管道系统。

2、管材、管件的规格表示低压流体输送用焊接钢管及其管件的直径以公称直径表示。

例如，白铁管的直径是25mm，表示为DN25。

3、管件低压流体输送用焊接钢管的管件，种类很多，常用的有如下几种。

活接头，用于需要拆装处的两根公称直径相同的管子的连接。

管箍：也叫管接头，束结，用于公称直径相同的两根管子的连接。

大小头，也叫异径管，用于连接两根公称直径不同的管子。

补心，也叫内外螺纹管接头，其作用与大小头相同。

丝堵，也叫管塞、外方堵头，用于堵塞管路，常与管接头、弯头、三通等内螺纹管件配合用。

外接头，也叫双头外螺丝，用于连接两根公称直径相同的内螺纹管件和阀门。

（二）无缝钢管及其管件1、管材（1）无缝钢管的分类按用途分为普通和专用两种。

建筑给排水管道及附配件4.1 建筑给排水常用管道与管件材质4.1.1 给排水管材我国传统的给排水管材主要是钢管和铸铁管。

钢管有镀锌钢管和非镀锌钢管之分,镀锌钢管的防腐性能较好,铸铁管性脆、质量大,但耐腐蚀。

此外,钢管还有焊接钢管和无缝钢管之分,焊接钢管按管壁厚度又可分为普通焊接钢管、加厚焊接钢管。

近年来,给水塑料管的应用取得了很大的进展,出现了硬聚氯乙烯(PVC-U)管、聚乙烯(PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管、钢塑复合管、铝塑复合管和钢管。

给水管道必须采用与管材相适应的管件,在生活给水系统所用材料,必须达到饮用水卫生标准用材的要求。

目前,室内排水用管材主要有金属管材、非金属管材、复合材料管材等。

1)金属管材在给水、采暖、供热、燃气、压缩空气等管道系统中,常用的金属管材有无缝钢管、焊接钢管、铸铁管和铜管。

(1)无缝钢管由于无缝钢管是用一定尺寸的普通碳素钢、普通低合金钢、优质碳素结构钢、优质合金钢和不锈钢钢坯经过穿孔机,以热轧或冷拔等工序制成的中空而横截面封闭的无焊接缝的钢,因此无缝钢管比焊接钢管有较高的强度,一般能承受3.2～7.0 MPa的压力。

无缝钢管主要用于高压供热系统,用作高层建筑的冷、热水管,蒸汽管道以及各种机械零件的坯料。

通常情况下,压力在0.6 MPa以上的管路都应采用无缝钢管。

①无缝钢管的分类。

a.按用途分类。

无缝钢管按用途分类,可分为普通(一般)无缝钢管和专用无缝钢管两种,其中常用普通无缝钢管。

普通无缝钢管由普通碳素钢、优质碳素钢或低合金钢制造而成(多采用10号、20号、35号、45号钢制造),广泛用于工业管道工程中,如氧气、乙炔、室外蒸汽等管道。

常用普通无缝钢管的理论质量如表4.1所示。

表4.1 普通无缝钢管的理论质量b.按照制造方法分类。

无缝钢管按制造方法分类,可分为冷轧无缝钢管和热轧无缝钢管两种。

冷轧无缝钢管有外径5～220 mm的各种规格,通常长度为3.0～10.0 m;热轧无缝钢管有外径32～630 mm的各种规格,通常长度为3.0～12.0 m。

园林常用给水管材与管件
1. PVC 管材：PVC（聚氯乙烯）管材是一种广泛使用的给水管材，具有耐腐蚀、耐磨损、价格低廉等优点。

它适用于输送冷水和温度不超过 45℃的热水。

2. PE 管材：PE（聚乙烯）管材具有良好的柔韧性、耐腐蚀性和抗冲击性，适用于园林中的低压给水管网。

3. PPR 管材：PPR（无规共聚聚丙烯）管材是一种新型的给水管材，具有耐高温、耐压、耐腐蚀等优点。

它适用于输送冷热水。

4. 铸铁管件：铸铁管件包括弯头、三通、四通等，用于连接给水管材，改变水流方向或增加分支。

5. 塑料管件：塑料管件包括 PVC、PE、PPR 等材质的管件，与相应的给水管材配套使用，具有耐腐蚀、轻便、易于安装等特点。

6. 阀门：阀门用于控制水流的开关和流量，包括截止阀、球阀、蝶阀等。

在园林中，阀门常用于分区供水和维修时的断水。

7. 水表：水表用于测量用水量，通常安装在给水管网的入口处或用户端，以便计费和管理用水。

选择给水管材和管件时，需要考虑管道的压力等级、使用环境、安装方式等因素。

同时，还应确保所选材料符合相关的国家标准和行业规范，以确保给水管网的安全和可靠性。

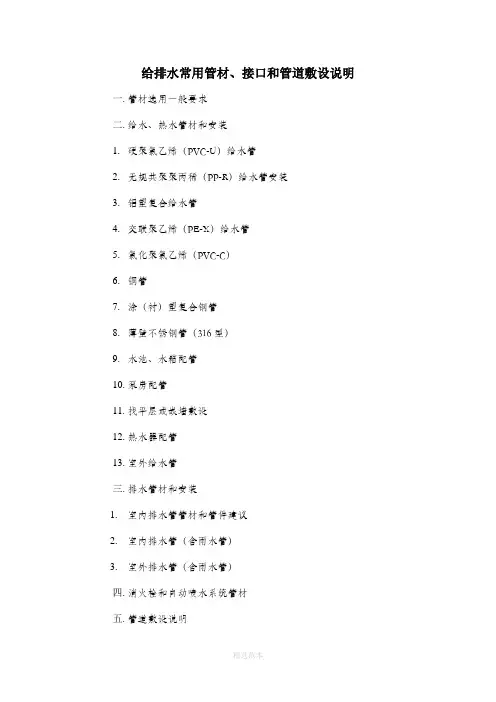

给排水常用管材、接口和管道敷设说明一.管材选用一般要求二.给水、热水管材和安装1.硬聚氯乙烯（PVC-U）给水管2.无规共聚聚丙稀（PP-R）给水管安装3.铝塑复合给水管4.交联聚乙烯（PE-X）给水管5.氯化聚氯乙烯（PVC-C）6.铜管7.涂（衬）塑复合钢管8.薄壁不锈钢管（316型）9.水池、水箱配管10.泵房配管11.找平层或嵌墙敷设12.热水器配管13.室外给水管三.排水管材和安装1.室内排水管管材和管件建议2.室内排水管（含雨水管）3.室外排水管（含雨水管）四.消火栓和自动喷水系统管材五.管道敷设说明1.覆土深度2.管基(1)给水管(2)排水管一、管材选用一般要求1.管材、管件应符合国家现行产品标准，并宜采用同一生产厂家的相应配套产品。

2.管材、管件公称压力（包括管道接口耐压）应与管道工作压力匹配，管道内工作压力不得大于产品标准标定的公称压力或标称的允许工作压力。

3.生活给水管材、管件所涉材料必须符合现行生活饮用水卫生标准。

4.规范要求（见建筑给水排水设计规范3.4.1～3.4.4条）（1）给水管：①室外埋地给水管材应选耐腐蚀和能承受相应地面负荷能力的管材。

一般可选用塑料给水管、有防腐衬里的铸铁给水管和经可靠防腐处理的钢管。

管内壁的防腐材料，应符合现行的国家有关卫生标准的要求。

②室内给水管应选耐腐、安装连接方便可靠的管材。

一般可选用塑料给水管、塑料和金属复合管，铜管、不锈钢管及经可靠防腐处理的钢管。

③高层建筑给水立管不宜采用塑料管。

（2）排水管（规范4.5.1条）：①室外埋地应优先采用埋地排水塑料管。

②室内：排水塑料管及管件或柔性接口机制排水铸铁管及相应管件。

③连续排水温度＞40℃时，应采用金属排水管或耐热塑料排水管。

④排水压力管可用耐压塑料管、金属管或钢塑复合管。

（3）雨水管（规范4.9.26条规定）：①重力流排水系统多层建筑宜采用排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管。

给水、排水、采暖管材及管件技术要求1、PE-RT、PP-R管材、管件必须符合的标准、规范：《建筑给水聚丙烯管道（PPR）工程技术规范》DBJ14-BS11-2001(PB、PP-R) 《冷热水用聚丁烯（PB）管道系统》（PB）GB/T19473.1-2004《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（PB、PP-R）《冷热水用耐热聚乙烯(PE-RT)管道系统》（PB）CJ/T175-2002采购人认可的国家的其它权威标准3、UPVC排水管材及管件必须符合的标准、规范：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002；《UPVC山东省标准设计》DBJT14-4-86；采购人认可的国家的其它权威标准4、上述技术标准和规范如与国家、国际最新标准相抵触或未能罗列完全时，以国家、国际最新标准为准。

5、给水PPR管、采暖PB管应由原料生产厂提供8760小时试验证明、5000次热循环试验证明及国家规定的其它项目（循环压力冲击试验、耐内压、耐弯曲、耐拉拔试验、真空试验参数等）的试验证明。

6、所供货物必须是投标厂家最新生产的、符合国家标准，企业标准和技术规范要求的产品。

7、应明确说明产品的生产厂家、产地、品牌、材质、主要性能及特点。

8、生产要符合国家现行规范的相关规定，具有相应生产许可证，产品具有相应资格检测部门的检测报告。

排污泵招标技术要求一、排污泵自藕配置要求：1、住宅内排污泵、车库内的卫生间排污泵、会所内排污泵、换热站内排污泵、厨房集水坑排污泵，均带自藕装置；2、车库内的地面排水及雨水排水的排污泵不需带自藕装置。

二、排污泵材质：不锈钢泵轴，球墨铸铁叶轮及外壳；泵壳及流道表面环氧树脂防腐漆；耐腐潜水电缆；其中厨房潜污泵电缆要求防腐、防油。

电机采用专用自冷却潜水电机，防护等级IP68，绝缘等级F级。

排污泵及其控制柜功能：排污泵具有多流道无堵塞功能；厨房及卫生间使用的排污泵吸入口口径可高于相同规格潜污泵的吸入口口径，以防大直径污物堵塞排污泵入口；所提供吸入口口径如大于招标清单的规格，请单独注明。

建筑给、排水用塑料管材和管件一、概述1、产品分类1.1建筑排水用硬聚氯乙烯管材规格用de（公称外径）*e（公称壁厚）表示，公称外径40、50、75、90、110、125、160等几种规格。

1.2建筑排水用硬聚氯乙烯管件的de（公称外径）表示，壁厚应大于或等于相应规格管材的最小壁厚。

管件分45°弯头，90°弯头，90°顺水三通、45°斜三通、瓶型三通、正四通、斜四通、直角四通、异径管。

管箍等型式、1.3排水用芯层发泡硬聚氯乙烯（PVC-U）管材按外观型式分为直管（Z）、弹性密封连接型管材（M）、溶剂粘接型管材（N）。

按环刚度分为S0，S1，S2三种级别。

管材规格用de（公称外径）*e（壁厚）表示，公称外径40、50、75、90、110、125、160、200、250、315、400、500等几种规格。

1.4给水用硬聚氯乙烯（PVC-U）管材按连接形式分为弹性密封圈连接型和溶剂粘接型。

公称压力（PN）和管材规格相对应。

规格用de（公称外径）*e（公称壁厚）表示，公称压力有0.6MPa、0.8MPa、1.0MPa、1.25MPa、1.6MPa等几种，公称直径从20至1000mm等多种。

1.5给水用硬氯乙烯管件分注塑成型和用管材弯制成型二种，管件连接方式分为粘接式承口管材，弹性密封圈式承口管件、螺纹接头管件和法兰连接管件。

管件分弯头、三通、接头等型式。

1.6冷热水用聚丙烯管道系统用管材按使用原料的不同分为PP-H、PP-B、PP-R管三类。

按尺寸分为S4、S4、S3.2、S2.5、S2五个管系列。

管材规格用管系统S，公称外径dn*公称壁厚en表示。

例：管系列S5、公称外径为32mm、公称壁厚为2.9mm表示为S5 dn32*en2.9mm。

管材的工程外径分12mm~160mm等多种。

1.7冷热水用聚丙烯管道系统用管件按使用原料分为PP-H、PP-B、PP-R管件三类，按熔接方式分为热熔承插连接管件和电熔连接管件，管件按管系列S分类与管材相同，管件的厚壁应不小于相同系列S的管材的壁厚。

第一节 给水管材管件及管道连接管材类型金属管塑料管复合管金属管钢管铸铁管铜管普通钢管不锈钢管有缝钢管(焊接钢管)DN不锈钢管不锈钢管钢管非镀锌钢管(黑铁管)最早使用镀锌钢管(白铁管)新建建筑已淘汰热镀锌钢管无缝钢管D X δ薄壁不锈钢管普通钢管普通钢管直缝焊管直缝焊管螺旋缝焊管螺旋缝焊管无缝钢管无缝钢管第1章建筑给水排水镀锌钢管镀锌钢管热浸镀锌钢管热浸镀锌钢管薄壁不锈钢管薄壁不锈钢管铸铁管铸铁管铸铁管出厂时已涂防锈沥青室外、生产、消防、埋地多用：当给水管管径大于150mm ，或生活给水管道埋地敷设，管径大于75mm 时宜用。

球墨铸铁管球墨铸铁管DN塑料管PVC PP PB 氯化聚氯乙烯CPVC氯化聚氯乙烯CPVC 交联聚乙烯PEX交联聚乙烯PEX 无轨共聚聚丙烯PPR无轨共聚聚丙烯PPR 硬聚氯乙烯UPVC硬聚氯乙烯UPVC 高密度聚乙烯HDPE高密度聚乙烯HDPE De 或DNCPVCCPVC UPVCUPVCHDPE HDPE PEX PEX PPRPPRPBABSABS CPVCCPVC PEXPEX PPRPPR PBPB UPVCUPVC HDPEHDPE PEPE ABSABSPPR(PP-R)是目前家装工程中采用最多的一种供水管道，管径可以从16mm到160mm，家装中用到的主要是20mm，25mm两种（分别俗称4分管、6分管）,其中4分管用到的更多些。

如果经济允许，建议用外径为25毫米的管（俗称6分管），尤其是进水的冷水管，以尽量减少水压低、水流量小的困扰。

关于PPR复合管钢塑管铝塑管(PAP)铜塑管有衬塑（不宜现场切割）与涂塑之分内外壁聚乙烯外覆硬质塑料DN衬塑管涂塑管公称直径既不是外径也不是内径，但接近内径。

给水管道应用耐腐蚀和安装连接方便的管材。

埋地管材应具有承受荷载的能力。

室外明敷一般不宜用塑料管环境温度大于60℃或因热源辐射使管壁温度高于60℃的环境中，不得采用PVC-U 管。

给水管复试要求
给水管复试要求主要包括以下几个方面：
给水管材、管件及粘结剂应有产品出厂合格证或质量保证书。

给水管材及管件进场时应按产品标准进行验收，外观质量应逐件进行检查，表面应光滑，无裂纹、缩孔、夹渣、折叠、重皮和不超过壁厚负偏差的锈蚀或凹陷等缺陷。

给水管道及管件的规格型号应符合设计要求，管径、壁厚均匀，内外光滑整洁，不得有砂眼、裂纹、气泡、毛刺和严重锈蚀。

给水管道及管件的承压等级和质量应符合国家现行有关产品标准的规定和设计要求。

给水管道及管件的连接方式应符合设计要求，并应有相应的技术措施保证连接质量和密封性能。

给水管道及管件的安装位置应符合设计要求，安装应牢固、平直，与墙、板等接触紧密，不得有晃动现象。

给水管道及管件的连接方式、接口材料、接口密封材料、接口密封形式和接口质量等应符合设计要求，并按设计要求进行压力试验和冲洗消毒。

此外，对于钢管、球墨铸铁管、铜管等不同类型的给水管材，其复试要求也有所不同。

例如，钢管应进行外观检查、壁厚测量、涡流探伤、水压试验等检验项目；球墨铸铁管应进行外观检查、承插口尺寸和橡胶圈检验、水压试验等检验项目；铜管应进行外观检查、壁厚测量、涡流探伤、水压试验等检验项目。

总之，给水管复试要求涵盖了多个方面，包括管材、管件的质量、连接方式、安装位置、密封性能等多个方面，以确保给水系统的安全、可靠和正常运行。
