【CN110113379A】一种基于OneNet平台的微电网监控系统及其实现方法【专利】

基于LabVIEW微电网实验平台监控系统的设计与实现作者：梁子鹏黄清宝黄曾来源：《中国新技术新产品》2017年第01期摘要：作为微电网实验平台中极其重要的部分，微电网实验平台监控系统要求实时性好、稳定性强以保障微电网实验平台的经济稳定运行。

本文是通过微电网技术的应用、以微电网实验平台为硬件基础，针对微电网实验平台监控系统需要实现远程控制与检测功能、数据采集、显示功能和数据的存储等功能，使用专业图形化编程软件LabVIEW设计并编写了监控系统。

成功实现了通过监控系统对实验平台的远程控制和实时数据的采集及存储功能，完成了监控系统人机交互的预期目标。

关键词：微电网；LabVIEW；数据监测；实时控制中图分类号：TM76 文献标识码：A0.引言中国现阶段的环境问题日益严重，过多地依赖于不可再生的能源是其中的一个重要原因。

新能源的科学利用可以有效地减缓环境污染和能源枯竭带来的一系列不良影响。

科学合理地整合利用可再生能源成了当前的重要议题。

微电网的出现可以将风能、太阳能、光能等可再生的新能源转换为电能，并且可以行使统一、集中使用。

在微电网系统中，负荷结构复杂多变。

数字控制器件和功率电子器件的使用使得现在的电力设备对电磁干扰十分敏感。

对于传统设备来说电压扰动等微小的变化是无关紧要的，但是对于现代的用电设备会造成很大的影响，会影响电子控制系统的正常工作，影响生产并造成不可逆转的损失。

因此对微电网系统中的电能进行实时地监控，可以及时发现系统中的问题，为深入研究微电网系统的电能质量问题提供科学的依据，因此对微电网实验平台监控系统的研究具有重大的意义。

徐瑞等提出了一种基于电力线载波通信的LonWorks控制网络，并用组态王实现的微电网监控系统。

张海峰等提出了3个逻辑层构成的微电网监控系统。

本文针对微电网实验平台的具体结构特点，提出了基于LabVIEW的监控系统设计方案并实现了设计方案。

1.微电网实验平台介绍本文所述的实验平台为小型微电网实验平台，其结构图为图1所示。

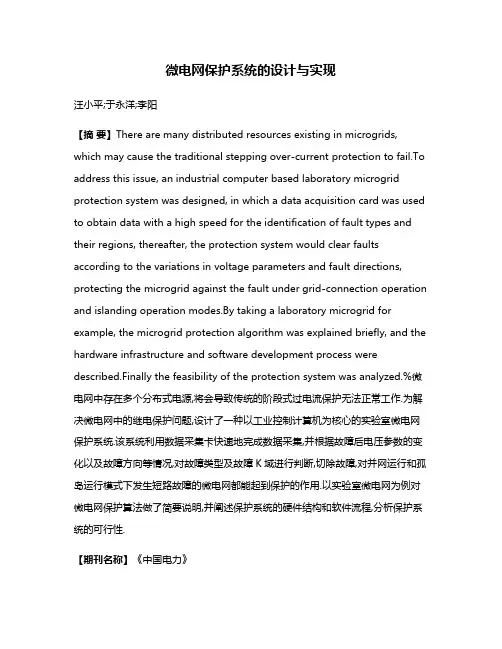

微电网保护系统的设计与实现汪小平;于永洋;李阳【摘要】There are many distributed resources existing in microgrids, which may cause the traditional stepping over-current protection to fail.To address this issue, an industrial computer based laboratory microgrid protection system was designed, in which a data acquisition card was used to obtain data with a high speed for the identification of fault types and their regions, thereafter, the protection system would clear faults according to the variations in voltage parameters and fault directions, protecting the microgrid against the fault under grid-connection operation and islanding operation modes.By taking a laboratory microgrid for example, the microgrid protection algorithm was explained briefly, and the hardware infrastructure and software development process were described.Finally the feasibility of the protection system was analyzed.%微电网中存在多个分布式电源,将会导致传统的阶段式过电流保护无法正常工作.为解决微电网中的继电保护问题,设计了一种以工业控制计算机为核心的实验室微电网保护系统.该系统利用数据采集卡快速地完成数据采集,并根据故障后电压参数的变化以及故障方向等情况,对故障类型及故障K域进行判断,切除故障,对并网运行和孤岛运行模式下发生短路故障的微电网都能起到保护的作用.以实验室微电网为例对微电网保护算法做了简要说明,并阐述保护系统的硬件结构和软件流程,分析保护系统的可行性.【期刊名称】《中国电力》【年(卷),期】2011(044)002【总页数】4页(P78-81)【关键词】分布式发电;微电网;数据采集;继电保护;故障检测【作者】汪小平;于永洋;李阳【作者单位】安徽工业大学,安徽马鞍山,243002;安徽工业大学,安徽马鞍山,243002;安徽工业大学,安徽马鞍山,243002【正文语种】中文【中图分类】TM770 引言微电网的出现给传统配电系统的运行、保护和控制等带来一系列的问题，其中对继电保护的影响尤其不能忽视［1-5］，因此需要开发出有效实用的继电保护系统。

微电网监控系统第一点：微电网监控系统的概述微电网监控系统是一种新型的能源管理系统，它以微电网为管理对象，通过监控、控制、保护和优化等功能，实现对微电网的高效管理和运行。

微电网是由分布式电源、储能设备、负荷和能量管理系统等组成的，它既可以与传统电网并网运行，也可以独立运行。

微电网监控系统的主要作用是对微电网的各种设备和运行状态进行实时监控，确保微电网的安全稳定运行。

微电网监控系统的主要组成部分包括：数据采集与传输系统、数据处理与分析系统、控制与保护系统、人机交互界面等。

数据采集与传输系统负责实时采集微电网各种设备的运行数据和环境数据，并通过有线或无线的方式进行传输。

数据处理与分析系统对采集到的数据进行处理和分析，提取有用的信息，为控制与保护系统提供依据。

控制与保护系统根据数据处理与分析系统的结果，对微电网进行实时控制和保护，确保微电网的安全稳定运行。

人机交互界面则提供了微电网监控系统与操作人员之间的交互，操作人员可以通过人机交互界面实时查看微电网的运行状态，并进行相应的操作。

微电网监控系统具有以下几个特点：首先，它具有高度的集成性，可以对微电网的各种设备和运行状态进行全面监控。

其次，它具有高度的智能化，可以通过数据处理与分析系统，对采集到的数据进行智能分析，提取有用的信息。

再次，它具有高度的自动化，可以通过控制与保护系统，对微电网进行实时控制和保护，实现微电网的自动化运行。

最后，它具有高度的可扩展性，可以根据微电网的发展和需求，进行相应的功能扩展和升级。

第二点：微电网监控系统的应用微电网监控系统的应用非常广泛，它可以应用于各种场合，如商业建筑、居住小区、工厂、岛屿、偏远地区等。

在这些场合，微电网监控系统可以实现对微电网的高效管理和运行，提高能源利用效率，减少能源浪费，降低能源成本，同时也可以提高电力供应的稳定性和可靠性，减少停电事故的发生。

在商业建筑中，微电网监控系统可以实现对商业建筑的各种设备和运行状态进行实时监控，如空调、照明、电梯等，从而实现对商业建筑的能源管理和节能控制。

基于O n e N E T云平台的物联网监控系统*邓怀俊,邓杰(河南工程学院电气信息工程学院,郑州451191)*基金项目:河南省大学生创新创业训练计划项目(N O.S 201811517006)㊂摘要:通过S TM 32和W i F i 模块基于中国移动移打造的O n e N E T 云平台[1-4]设计了一款物联网监控系统㊂用户可随时登录平台查看环境温湿度,并发出相应控制指令㊂实验结果表明,本系统稳定性高,操作方便,适应能力强,能够满足人们远程监控的要求,具有很高的实用价值㊂关键词:S TM 32;O n e N E T 云平台;D H T 11;E S P 8266中图分类号:T N 92 文献标识码:AI n t e r n e t o f T h i n g s M o n i t o r i n g S ys t e m B a s e d o n O n e N E T C l o u d P l a t f o r m D e n g H u a i j u n ,D e n g Ji e (C o l l e g e o f E l e c t r i c a l I n f o r m a t i o n E n g i n e e r i n g ,H e n a n U n i v e r s i t y o f E n g i n e e r i n g ,Z h e n gz h o u 451191,C h i n a )A b s t r a c t :I n t h e p a p e r ,a n I n t e r n e t o f T h i n g s m o n i t o r i n g s y s t e m i s d e s i g n e d ,w h i c h i s b a s e d o n O n e N E T c l o u d p l a t f o r m b u i l t b y Ch i n a M o b i l e t h r o u g h S TM 32a n d W i F i m o d u l e s .T h e u s e r s c a n l o g o n t o t h e p l a t f o r m a t a n y t i m e t o c h e c k t h e e n v i r o n m e n t t e m pe r a t u r e a n d h u m i d i t y ,a n d i s s u e c o r r e s p o n d i n g c o n t r o l i n s t r u c t i o n s .T h e e x p e r i m e n t r e s u l t s s h o w t h a t t h e s y s t e m h a s h i g h s t a b i l i t y ,e a s y o pe r a t i o n ,s t r o n g a d a p t a b i l i t y ,c a n m e e t t h e r e q u i r e m e n t s of p e o p l e 's r e m o t e m o n i t o r i ng ,a n dh a s a s t r o n g pr a c t i c a l v a l u e .K e y wo r d s :S TM 32;O n e N E T c l o u d p l a t f o r m ;D H T 11;E S P 8266引 言伴随着物联网[5]产业的迅速崛起,其应用已经延伸到了人们生活中的各个方面㊂随着人们生活水平的提高和对物质文化的追求,对居住的环境和控制家庭电器设备也有了较高的要求㊂本文提出了一种采用S TM 32将D H T 11温湿度模块采集到的数据通过A T KE S P 8266实时上传到O n e N E T 云平台的方案[6-7],实现了物联网远程监控系统设计㊂1 系统概述本文设计的基于O n e N E T 云平台的物联网监控系统是以S TM 32为开发平台,主要由数据采集端㊁数据传输端㊁控制端构成㊂在数据采集端通过D H T 11模块采集环境温湿度参数,在数据传输端通过E S P 8266无线模块把采集到的温湿度值发送到O n e N E T 云平台,在控制端主要通过继电器模块控制家庭电器设备㊂系统结构如图1所示㊂图1 系统结构框图2 系统硬件设计本监控系统以S TM 32为核心,通过A T K E S P 8266无线上网模块与O n e N E T 云平台进行温湿度的上传与平台命令的下发㊂系统原理图如图2所示㊂2.1 主控电路设计为了实现控制稳定性和低耗性,本监控系统在主控制器上选择了S T 公司的S TM 32F 103R B T 6,其较高的性能和配置非常适合本系统,其最小系统主要由晶振电路㊁复位电路㊁启动模式设置㊁J T A G 部分电路组成㊂图2 系统原理图2.2 温湿度采集电路设计在温湿度测量中,D H T 11温湿度传感器是广州奥松公司生产的一款含有已校准数字信号输出的温湿度复合传感器,其采用单总线技术极大程度节约了系统I /O 接口资源,并且具有很高的可靠性和稳定性㊂2.3 继电器控制部分设计为了更加灵活地控制,弱电控制强电已经成为现代控制理论中的一个重要环节㊂在此方面系统采用多路继电器模块,用来控制家中电器的开关,如风扇㊁灯光等设备㊂2.4 网络传输端设计在联网传输数据方面,大部分物联网系统采用4G 模块㊁G P R S 模块㊁W i F i 模块㊂相比较而言,W i F i 模块具有体积更小㊁传输更快㊁功耗更低的特点,只需要通过一些A T 指令即可完成配置㊂因此选择了A T K E S P 8266无线W i F i 模块,通过其自带的T C P /I P 协议栈完成了温湿度数据在串口和W i F i 的转换㊂3 系统软件设计本系统通过模块化编程,在软件设计上总体包含4个设计部分:主控芯片软件设计㊁D H T 11传感器软件设计㊁网络传输软件设计和O n e N E T 云平台软件设计㊂3.1 主控芯片软件设计在系统总体配置上,首先是对外围模块的初始化㊂初始化完成后,D H T 11进行数据的读取,若数据校验无误,则数据处理部分把D H T 11检测到的数据通过E D P 协议封装处理后发送到O n e N E T 云平台,平台端每隔3s 更新一次数据㊂在命令下发部分,主函数循环检测是否有命令下发,当接收到下发命令时,解析数据包并根据命令内容控制对应的继电器,完成对家庭电器设备的操控㊂主机配置框图如图3所示㊂图3 主机配置框图3.2 D H T 11传感器软件设计D H T 11传感器软件设计流程[8]读取温湿度数据并进行校验,通过数据封装处理并由W i F i 模块发送数据到O n e N E T 云平台,如图4所示㊂3.3 网络传输软件设计系统首先通过串口通信发送A T 指令到A T KE S P8266模块,完成W iF i模块应用模式㊁重启W i F i模块㊁连接无线路由器㊁与服务器建立T C P连接㊁进入透明传输模式㊁开始传输的配置㊂当配置完成后,如果连接到网络,则进行设备是否上线检测,如果设备在线,开始将数据发送给O n e N E T云平台㊂否则,重新初始化W i F i模块㊂网络配置框图如图5所示㊂图4传感器配置框图图5网络配置框图3.4O n e N E T平台软件设计由中移物联网公司打造的O n e N E T云平台是一款开放性平台,用户可根据开发需求在平台创建所需产品[3]㊂平台支持多种硬件接入,在物联网应用开发上能够降低很大成本㊂用户在使用之前,首先要进行注册,然后创建产品选择接入协议,通过创建的产品进行硬件接入和应用开发,选择合适的数据流,当调试完成后,可把此产品发布上传㊂平台配置流程图如图6所示㊂图6平台配置流程图3.5平台连接O n e N E T云平台提供多种协议,如MO D B U S㊁E D P㊁MQ T T㊁H T T P等[3],其应用方式也相对不同,考虑到系统特性选择E D P协议,其适用于设备和平台需要保持长连接㊁点对点控制的使用场景㊂主要包含以下部分:请求连接㊁设备认证㊁心跳命令㊁数据传输㊁控制命令部分㊂在平台配置应用中,首先通过设备I D和A P I地址关联A P I㊂具体方式如下:本系统中设备I D为43828183;设备A P I地址为h t t p://a p i.h e c l o u d s.c o m/d e v i c e s/43828183㊂通过E D P协议转换为平台识别的数据包如图7所示㊂图7连接平台数据包图7中, 31 表示后面所有字节的长度; 0008 表示后面设备I D的长度; 71437354753D6564686D64 61464B34594B473254335A58597076493D 表示设备A P I地址㊂由于平台I P地址和端口号固定,其余部分为通用数据格式㊂3.6平台连接响应格式通过电脑串口调试助手接收到的数据判断关联结果,具体如下:①如果接收数据为 20020000 ,则表示连接成功;②如果接收数据为 2002000940011C ,则表示验证失败,重新发送连接请求包;③如果接收数据为 20 020********* ,则表示验证失败,协议错误;④如果接收数据为 20020009400120 ,则表示验证失败,I D 鉴权失败㊂3.7心跳请求格式系统发送心跳请求 C000 成功,则回应心跳响应 D000 ㊂3.8数据处理①在数据上传格式上,由于温湿度均为数值格式,为了更容易处理数据,采用t y p e=3的方式进行上传,例如: t y p e=3整型:{ t e m p e r a t u r e :22}②在命令下发的数据格式上,由于操作命令一般不会超过100位,只需判断数据是否连续接收到2个00并且第三个数据大于0的情况下,例如00000004,只需要判断接收到的数据有000004,就可以确定04就是操作指令的长度,并且从04开始下面接收到的数据就是操作指令,一共有04位,然后04的下一个数据就是平台操作指令的第一个数据,就可以开始保存了㊂4系统测试系统调试完后打开O n e N E T云平台可以看到最终结果如图8所示㊂用户可以通过电脑或手机登录自己的O n e N E T云平台账号,在线实时监控温湿度变化,并通过创建的应用下发命令,通过继电器来控制电器设备㊂结语本文利用S TM32F103最小系统板与O n e N E T云平台,通过A T K E S P8266无线上网模块搭建物联网监控系统,实时上传温湿度数据和云平台命令的下发,电路简图8 物联网监控图单,成本低,实时性好,为人们远程监控家庭温湿度环境和控制电器设备带来了很大的便利㊂参考文献[1]刘晓剑.基于O n e N E T 的物联网监控系统[D ].郑州:郑州大学,2016.[2]张萍.基于E S P 8266和O n e N E T 云平台的远程报警系统[J ].单片机与嵌入式系统应用,2017,17(12):6467.[3]郭志彪.一种基于中国移动O n e N E T 平台的智能硬件敏捷创新方法[J ].中国新通信,2018,20(18):5455.[4]尤琦涵,陈兆仕,张沁.O n e N E T 云平台W i F i 远程控制的智能教室系统[J ].单片机与嵌入式系统应用,2017,17(10):6973.[5]孙其博,刘杰,黎羴,等.物联网:概念㊁架构与关键技术研究综述[J ].北京邮电大学学报,2010,33(3):19.[6]樊智一.基于S TM 32的无线W i F i 温湿度监测系统设计[J ].电子世界,2016(18):3537.[7]范兴隆.E S P 8266在智能家居监控系统中的应用[J ].单片机与嵌入式系统应用,2010(9):5256.[8]倪天龙.单总线传感器D H T 11在温湿度测控中的应用[J ].单片机与嵌入式系统应用,2010(6):6062.邓怀俊,主要研究方向为嵌入式系统及物联网技术㊂(责任编辑:薛士然 收稿日期:2019-04-09)意法半导体:让个人电脑更易用,更节能,更安全意法半导体发布了一套用户存在检测解决方案㊂意法半导体F l i gh t S e n s e 飞行时间(T o F )测距传感器输出数据,配合英特尔的I n t e l C o n t e x t S e n s i n g 环境感知技术,为用户提供一套突破性的电脑数据安全保护方案,同时还能降低耗电量,改善用户的使用体验㊂意法半导体的F l i gh t S e n s e T o F 传感器隐藏在笔记本电脑屏幕边框里面,玻璃盖板后面,用于扫描检测电脑前面是否存在用户㊂当用户离开时,T o F 传感器就会发现没有用户存在,然后立即锁定系统并使其进入W i n d o w s M o d e r n S t a n d b y 省电模式,从而提高系统安全性并降低耗电量㊂T o F 传感器进入低功耗自主模式,扫描场景,检测用户是否返回,同时使电脑保持睡眠状态,节省电能㊂当用户返回时,T o F 传感器唤醒电脑,并自动启动扫脸登录功能,而无需等待按键或移动鼠标㊂系统所用的意法半导体专利算法能够区分坐在电脑前面的一动不动的人和没有生命的物体(例如:椅子),无需使用耗电量大且可能侵害个人隐私的网络摄像头进行视频分析㊂意法半导体执行副总裁兼影像产品部总经理E r i c A u s s e d a t 表示: 通过充分利用S T 市场领先的F l i gh t S e n s e 飞行时间测距技术,用户存在检测应用可以延长电池续航时间,提高数据安全性和电脑使用便利性㊂意法半导体的T o F F l i gh t S e n s e 技术完全颠覆了测距和接近感测应用,只用低成本的微型传感器就可以提供精确的测距数据㊂测距传感器的工作原理是测量光子在传感器与目标物体之间往返所用时间㊂用光子的 飞行时间 乘以光速,所得结果就是传感器到目标物体的精确距离㊂传统红外(I R )测距传感器依赖于反射信号强度,不能直接测量距离,且测量结果和精确度受物体的反射率影响,而意法半导体的T o F 传感器兼备测距精确㊁尺寸小和低功耗的特点㊂。

《OneNET云平台下基于WiFi的智能家居监控系统的设计与实现》篇一一、引言随着物联网技术的快速发展，智能家居系统已成为现代家庭和企业的必备设备。

为了实现智能家居的便捷、高效和安全，本文将介绍在OneNET云平台下基于WiFi的智能家居监控系统的设计与实现。

该系统以WiFi通信技术为基础，通过OneNET云平台进行数据传输与处理，实现对家居环境的实时监控与控制。

二、系统需求分析1. 功能性需求：系统应具备实时监控、远程控制、报警提示等功能，以满足用户对智能家居的需求。

2. 安全性需求：系统应具备数据加密、权限管理等安全措施，保障用户数据安全。

3. 用户体验需求：系统界面应简洁易用，操作方便，以满足不同用户的操作习惯。

三、系统设计1. 硬件设计：系统硬件主要包括传感器、执行器、WiFi模块等。

传感器用于采集家居环境数据，执行器用于执行控制命令，WiFi模块用于与OneNET云平台进行通信。

2. 软件设计：软件部分包括OneNET云平台、服务器端和客户端。

OneNET云平台负责数据传输与处理，服务器端负责接收OneNET云平台的数据并下发控制命令，客户端负责展示界面和用户交互。

3. 通信协议：系统采用WiFi通信技术，通过TCP/IP协议与OneNET云平台进行通信。

四、系统实现1. 数据采集：传感器通过WiFi模块将采集到的家居环境数据发送至服务器端。

2. 数据传输：服务器端将接收到的数据通过OneNET云平台进行传输与处理。

3. 控制命令下发：OneNET云平台根据处理结果下发控制命令至服务器端，服务器端再通过WiFi模块将控制命令发送至执行器。

4. 界面展示：客户端通过WiFi模块接收服务器端的数据，并在界面上展示。

五、关键技术与难点1. 数据传输与处理：系统采用OneNET云平台进行数据传输与处理，需要确保数据的实时性、准确性和安全性。

2. 网络安全：由于系统采用WiFi通信技术，网络安全是系统的关键技术之一。

专利名称：一种基于OneNet平台的微电网监控系统及其实现方法
专利类型：发明专利
发明人：杜大军,张圳圳,徐智劼,张云鹏,蔡佳浩
申请号：CN201910274702.1
申请日：20190408
公开号：CN110113379A
公开日：
20190809
专利内容由知识产权出版社提供
摘要：本发明涉及一种基于OneNet平台的微电网监控系统及其实现方法，系统包括设备层、平台层和应用层。

所述设备层包括微电网现场设备和无线传输设备，其中微电网现场设备包括光伏发电装置、风力发电装置、储能装置、负载控制装置和中央控制装置；所述无线传输设备包括NB‑IOT无线模块、MCU主控模块；所述平台层包括OneNet物联网开放平台，用于连接设备层和应用层，负责设备的接入和开放接口辅助应用层系统的开发；所述应用层包括微电网监控系统服务器端，连接OneNet物联网开放平台用于远程监控管理微电网。

本发明在设备端和服务器端引入了物联网开放平台，降低了传统连接方式对设备接入和应用开发的难度，提高了系统可靠性和安全性，且有利于服务器端功能的拓展。

申请人：上海大学
地址：200444 上海市宝山区上大路99号
国籍：CN
代理机构：上海上大专利事务所(普通合伙)
代理人：陆聪明
更多信息请下载全文后查看。

专利名称：一种基于阿里云的微电网监控系统专利类型：发明专利
发明人：张硕,王星华
申请号：CN201911191699.3
申请日：20191128
公开号：CN111083203A
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本发明公开了一种基于阿里云的微电网监控系统，包括本地数据采集适配器和阿里云服务器，所述本地数据采集适配器和阿里云服务器通过移动网络连接；所述阿里云服务器包括云网关、设备管理模块、账号信息模块和云服务模块；本发明基于阿里云的微电网监控系统，大大减少搭建设备的成本，同时工作人员通过网页、手机等移动终端就可以对整个微电网的运行情况进行监控和管理，数据传输安全性和可靠性都得到了有效保障；监控系统还可以根据外部天气数据对设备状态做出相应的操作，保障了微电网的安全高效运行。

申请人：广东工业大学
地址：510062 广东省广州市大学城外环西路100号
国籍：CN
代理机构：广东广信君达律师事务所
代理人：杜鹏飞
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910918510.X(22)申请日 2019.09.26(71)申请人 深圳天顺智慧能源科技有限公司地址 518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)(72)发明人 昌玲　牛子华　沈添国　(74)专利代理机构 深圳市精英专利事务所44242代理人 林燕云(51)Int.Cl.H02J 3/38(2006.01)H02J 3/32(2006.01)H02J 3/48(2006.01)(54)发明名称微电网系统并网运行控制方法、装置以及微电网系统(57)摘要本发明实施例公开了一种微电网系统并网运行控制方法、装置以及微电网系统，所述方法包括：获取微电网系统中的光伏发电单元的出力有功功率以及负荷单元的有功功率；将负荷单元的有功功率与光伏发电单元的出力有功功率相减，得到微电网系统的净负荷功率；确定微电网系统当前所处的实时电价时段，并判断净负荷功率是否小于0；基于净负荷功率的判断结果，根据微电网系统中的蓄电池的实时荷电状态量、蓄电池允充的最大荷电状态量或者蓄电池允放的最小荷电状态量，控制微电网系统中的蓄电池的充电、放电或者待机状态，以及微电网系统的供电情况。

本发明能够避免储能电池的过充过放以延长电池的使用寿命，并且能够实现微电网的经济性运行。

权利要求书5页 说明书13页 附图11页CN 110661289 A 2020.01.07C N 110661289A1.一种微电网系统并网运行控制方法，其特征在于，所述方法包括：获取微电网系统中的光伏发电单元的出力有功功率以及负荷单元的有功功率；将微电网系统中的负荷单元的有功功率与光伏发电单元的出力有功功率相减，得到所述微电网系统的净负荷功率；确定所述微电网系统当前所处的实时电价时段，并判断所述微电网系统的净负荷功率是否小于0，其中，所述微电网系统的实时电价时段包括谷段、第一峰段、第一平时段、第二峰段以及第二平时段；基于所述微电网系统的净负荷功率的判断结果，根据所述微电网系统中的蓄电池的实时荷电状态量、蓄电池允充的最大荷电状态量或者蓄电池允放的最小荷电状态量，控制所述微电网系统中的蓄电池的充电、放电或者待机状态以及控制所述微电网系统中的电能的供电情况。

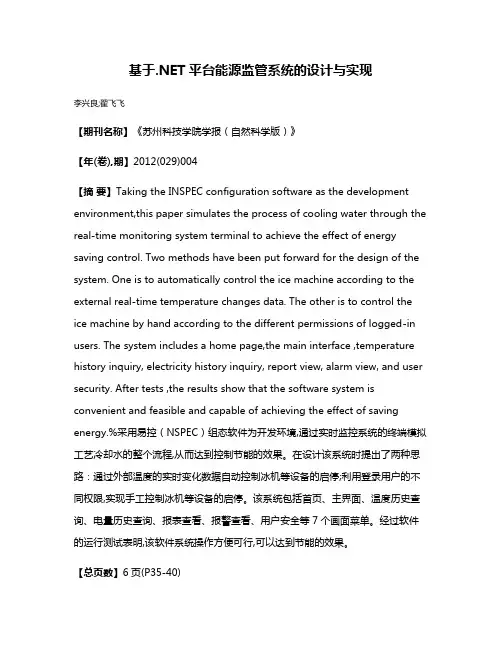

基于.NET平台能源监管系统的设计与实现李兴良;翟飞飞【期刊名称】《苏州科技学院学报（自然科学版）》【年(卷),期】2012(029)004【摘要】Taking the INSPEC configuration software as the development environment,this paper simulates the process of cooling water through the real-time monitoring system terminal to achieve the effect of energy saving control. Two methods have been put forward for the design of the system. One is to automatically control the ice machine according to the external real-time temperature changes data. The other is to control the ice machine by hand according to the different permissions of logged-in users. The system includes a home page,the main interface ,temperature history inquiry, electricity history inquiry, report view, alarm view, and user security. After tests ,the results show that the software system is convenient and feasible and capable of achieving the effect of saving energy.%采用易控（NSPEC）组态软件为开发环境,通过实时监控系统的终端模拟工艺冷却水的整个流程,从而达到控制节能的效果。
