微电网监控系统

微电网数据采集与实时监控实验报告实验目的：
本实验旨在探究微电网数据采集与实时监控的原理和方法，通过实际操作了解微电网的工作原理和数据采集过程，并分析实时监控的重要性。

实验器材：
1.微电网系统：包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置。

2.数据采集设备：包括传感器、数据采集器等。

实验步骤：
1.搭建微电网系统：按照实验要求，搭建包括太阳能发电装置、风力发电装置、能量储存装置和电力负荷装置的微电网系统。

2.连接传感器：将传感器与微电网系统的关键部件连接，用于采集关键参数数据，例如发电功率、负载功率、电池电量等。

3.安装数据采集器：将数据采集器与传感器连接，用于将传感器采集到的数据传输到监控系统中。

4.数据采集与实时监控：通过数据采集器将传感器采集的数据传输到监控系统中，并通过监控系统实时显示微电网的运行状态和各项参数数据。

5.数据分析与处理：对采集到的数据进行分析和处理，包括统计分析、趋势分析等，以了解微电网的运行情况并进行优化调整。

实验结果与讨论：
通过实时监控微电网系统，可以实时了解微电网的运行状态和各项参数数据，包括发电功率、负载功率、电池电量等。

通过对采集到的数据进行分析和处理，可以发现微电网系统的运行状况，并进行优化调整。

实时监控和数据采集对微电网的运行和管理具有重要意义，可以提高微电网的稳定性和可靠性。

结论：
微电网数据采集与实时监控是实现微电网运行和管理的重要手段，通过数据采集和实时监控，可以实时了解微电网的运行状况和各项参数数据，并进行优化调整，提高微电网的稳定性和可靠性。

这对于推动微电网的发展和应用具有重要意义。

微电网控制
微电网控制是指通过集中控制系统来管理和维护微电网系统的
运行和稳定性。

一般情况下，微电网控制系统主要包括以下几个方面：
1. 电能管理系统：负责监测和管理微电网内部的电力负载和电
力存储设备，确保微电网系统的电力供应和稳定性。

2. 储能系统控制：负责管理和控制微电网的储能设备，包括电池、超级电容器等，确保微电网储能系统的稳定性和运行效率。

3. 电力负载控制：负责监控和管理微电网内各类电力负载设备，加强电力负载与电力供应之间的匹配，确保微电网系统的稳定和安全。

4. 智能分配与控制：负责调整和优化微电网内各种电力设备的
使用，确保微电网系统的高效和优化。

微电网控制系统的主要目的是提高微电网系统的效率和稳定性，降低能耗和能源成本，同时也对于可再生能源的开发和利用具有重
要的意义。

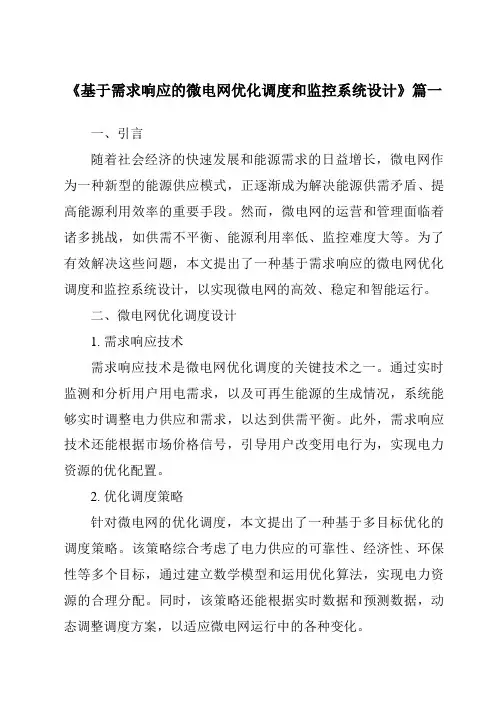

《基于需求响应的微电网优化调度和监控系统设计》篇一一、引言随着社会经济的快速发展和能源需求的日益增长，微电网作为一种新型的能源供应模式，正逐渐成为解决能源供需矛盾、提高能源利用效率的重要手段。

然而，微电网的运营和管理面临着诸多挑战，如供需不平衡、能源利用率低、监控难度大等。

为了有效解决这些问题，本文提出了一种基于需求响应的微电网优化调度和监控系统设计，以实现微电网的高效、稳定和智能运行。

二、微电网优化调度设计1. 需求响应技术需求响应技术是微电网优化调度的关键技术之一。

通过实时监测和分析用户用电需求，以及可再生能源的生成情况，系统能够实时调整电力供应和需求，以达到供需平衡。

此外，需求响应技术还能根据市场价格信号，引导用户改变用电行为，实现电力资源的优化配置。

2. 优化调度策略针对微电网的优化调度，本文提出了一种基于多目标优化的调度策略。

该策略综合考虑了电力供应的可靠性、经济性、环保性等多个目标，通过建立数学模型和运用优化算法，实现电力资源的合理分配。

同时，该策略还能根据实时数据和预测数据，动态调整调度方案，以适应微电网运行中的各种变化。

三、监控系统设计1. 监控系统架构微电网监控系统采用分层架构设计，包括数据采集层、数据处理层、应用层和用户层。

数据采集层负责实时收集微电网中的各种数据，如电力数据、环境数据、设备状态数据等。

数据处理层对收集到的数据进行处理和分析，提取有用的信息。

应用层根据分析结果，实现微电网的优化调度和监控功能。

用户层则提供友好的人机交互界面，方便用户查看和管理微电网的运行情况。

2. 监控功能实现（1）数据采集与传输：通过传感器、仪表等设备实时采集微电网中的各种数据，并利用通信技术将数据传输至监控中心。

（2）数据处理与分析：监控中心对收集到的数据进行处理和分析，包括数据清洗、数据过滤、数据预测等。

通过数据分析，可以及时发现微电网运行中的问题，并采取相应的措施。

（3）优化调度与控制：根据数据处理结果，监控系统能够实现微电网的优化调度。

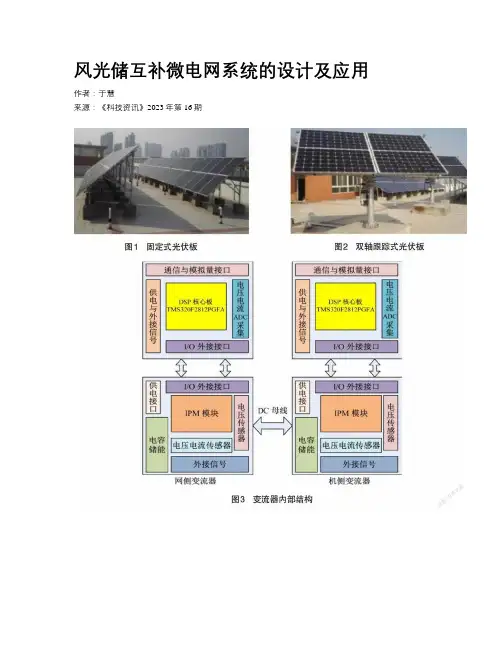

风光储互补微电网系统的设计及应用作者：***来源：《科技资讯》2023年第16期关键词：风力发电储能系统监控线路模拟光伏发电中图分类号： TM92 文献标识码： A 文章编号： 1672-3791（2023）16-0094-04随着新能源发电规模的逐步扩大，许多电网的系统也变得更加完善，其中的监控系统则是对相关参数进行检测[1]。

分布式发电机储能技术在发展中也降低了系统开发的成本，微电网已经成为了电网发展的未来趋势。

因为微电网具有较强的灵活性、安全性，吸引了很多的用戶参与进来，无论是在学术界还是社会上都得到了广泛关注，朝着大众化趋势发展。

1 微电网系统的总体架构目前，在实验室中已经具有3 kW 的单向光伏系统（10 套）、10 kW 三相光伏系统（2 套）、2 kW 室外水平轴风力系统（2 套）、2 kW 室外垂直风力系统（2 套）、5 kW的双馈异步风力发电系统及永磁同步风力发电系统。

本文以某技术职业学校作为平台，所以需要与校园交流母线进行连接，满足系统自身需求后，对大电网进行电流的输送，另一端需要与模拟的架空线路进行连接架空航线进行连接，从而让学生在实验室中能够完成相应的试验。

母线两端与装置的开关连接，借助Modbus 协议产生通信，为系统的正常运行打下良好的基础。

2 微电网中的子系统2.1 光伏系统光伏系统包括光伏电池组件、变流设备、并网发电系统柜等，可实现功能的多元化，同时进行发电、控制、监控、保护等。

在设计中，光伏板被分为固定式光伏板和双轴跟踪式光伏板，如图1、图2 所示。

其中的总功率可达到52 kW，在串联的过程中，形成了光伏阵列，随后将其进行逆变，接入交流母线，便于对光伏板的控制[2]，子系统当中的光伏组件必须要逆变，在逆变之后才能并入交流母线当中。

2.2 风力发电系统该系统能够对风机的电压、逆变器输出电压、电流等数据进行收集，让设备的运行更加安全[3]，风力控制器则是通过ARM 内核芯片进行数据采集和储存。

微电网监控系统第一点：微电网监控系统的概述微电网监控系统是一种新型的能源管理系统，它以微电网为管理对象，通过监控、控制、保护和优化等功能，实现对微电网的高效管理和运行。

微电网是由分布式电源、储能设备、负荷和能量管理系统等组成的，它既可以与传统电网并网运行，也可以独立运行。

微电网监控系统的主要作用是对微电网的各种设备和运行状态进行实时监控，确保微电网的安全稳定运行。

微电网监控系统的主要组成部分包括：数据采集与传输系统、数据处理与分析系统、控制与保护系统、人机交互界面等。

数据采集与传输系统负责实时采集微电网各种设备的运行数据和环境数据，并通过有线或无线的方式进行传输。

数据处理与分析系统对采集到的数据进行处理和分析，提取有用的信息，为控制与保护系统提供依据。

控制与保护系统根据数据处理与分析系统的结果，对微电网进行实时控制和保护，确保微电网的安全稳定运行。

人机交互界面则提供了微电网监控系统与操作人员之间的交互，操作人员可以通过人机交互界面实时查看微电网的运行状态，并进行相应的操作。

微电网监控系统具有以下几个特点：首先，它具有高度的集成性，可以对微电网的各种设备和运行状态进行全面监控。

其次，它具有高度的智能化，可以通过数据处理与分析系统，对采集到的数据进行智能分析，提取有用的信息。

再次，它具有高度的自动化，可以通过控制与保护系统，对微电网进行实时控制和保护，实现微电网的自动化运行。

最后，它具有高度的可扩展性，可以根据微电网的发展和需求，进行相应的功能扩展和升级。

第二点：微电网监控系统的应用微电网监控系统的应用非常广泛，它可以应用于各种场合，如商业建筑、居住小区、工厂、岛屿、偏远地区等。

在这些场合，微电网监控系统可以实现对微电网的高效管理和运行，提高能源利用效率，减少能源浪费，降低能源成本，同时也可以提高电力供应的稳定性和可靠性，减少停电事故的发生。

在商业建筑中，微电网监控系统可以实现对商业建筑的各种设备和运行状态进行实时监控，如空调、照明、电梯等，从而实现对商业建筑的能源管理和节能控制。

微电网系统目录1.微电网系统概述1.1 微电网系统微电网系统是一种新型网络结构，是由分布式电源、负载、储能系统和控制装置构成的系统单元。

微电网系统是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行。

微电网系统是相对传统大电网系统的一个概念，是指多个分布式电源及其相关负载按照一定的拓扑结构组成的网络，并通过开关连接至常规大电网。

微电网系统中的核心装备即分布式电源以及储能系统，包括光伏并网逆变器、风力并网逆变器、柴油机、PCS以及BMS等。

1.1.1 光伏并网逆变器①光伏并网逆变器的发展概况光伏并网逆变器的发展源来已久，如今已经发展的十分成熟，其作用在于将PV组件产生的直流电转换为与电网同频同相的交流电，在传统的光伏发电系统有着广泛的应用。

近年来，随着微电网系统的快速发展，并网逆变器又被赋予了一种新的定义：分布式光伏电源。

它可以作为微电网系统的主电源，成为整个微网系统最核心的技术之一，又由于其电源性质的特殊性（电流源），它又可作为微网系统的补充电源。

②光伏并网逆变器的类型划分并网逆变器的拓扑结构纷繁复杂，一般分为半桥、全桥、两电平、多电平，以及单级式、双级式等类型，按照控制方式亦可分为SPWM控制型、SVPWM 控制型、CSPWM控制型等，按照电气隔离类型又可分为隔离型与非隔离型。

③三相光伏并网逆变器运行原理介绍图1三相并网逆变器控制框图图1所示为单级式非隔离三相并网逆变器的主电路拓扑及控制算法，本文所搭建的三相三电平并网逆变器的主电路及控制拓扑结构图如图1所示，由MPPT算法计算出最大功率点时的PV电压，然后控制系统使PV组件的电压维持在该电压处以保证系统能够输出最大功率（电压外环）。

并网电流经过dq 坐标变换后转变为Id与Iq分量，图1中Iq*即为有功功率轴的电流给定值，Id*即为无功功率轴的电流给定值，改变Iq*与Id*的值即可改变逆变器的输出有功功率与无功功率，而Iq*由电压外环产生，Id*由人为给定。

《基于需求响应的微电网优化调度和监控系统设计》篇一一、引言随着全球能源需求的持续增长和传统能源的逐渐枯竭，微电网作为一种新型的能源供应模式，越来越受到人们的关注。

它不仅具备独立运行的能力，还可以通过与大电网的互动，实现能源的高效利用和供需平衡。

因此，设计一个基于需求响应的微电网优化调度和监控系统显得尤为重要。

本文将就如何实现这一系统进行详细的探讨。

二、需求响应的微电网调度重要性需求响应技术通过调节用户的能源使用行为和用电量，达到平衡电力供需的目的。

在微电网中，通过引入需求响应技术，可以实现电力负荷的削峰填谷，提高电力系统的稳定性和经济性。

此外，它还能降低用户对传统大电网的依赖，增强微电网的自主管理和调节能力。

三、微电网优化调度系统设计（一）系统架构设计微电网优化调度系统应具备多层次、模块化的架构设计。

包括数据采集层、数据处理层、调度决策层和执行控制层。

各层次之间应通过数据接口实现信息的传递和共享。

（二）数据采集与处理数据采集层负责实时收集微电网中各设备的运行数据，包括电压、电流、功率等。

数据处理层则对采集到的数据进行清洗、分析和存储，为调度决策提供支持。

（三）调度决策算法设计调度决策层是系统的核心部分，它根据收集到的数据和信息，采用先进的优化算法进行电力负荷预测和调度决策。

常用的算法包括遗传算法、模糊控制算法等。

通过这些算法，系统可以根据实时需求调整微电网的运行状态，实现电力负荷的优化分配。

（四）执行控制与反馈执行控制层负责根据调度决策层的指令，对微电网中的设备进行控制和管理。

同时，系统还应具备实时反馈功能，将执行结果反馈给调度决策层，以便进行进一步的优化调整。

四、微电网监控系统设计（一）监控系统架构微电网监控系统应具备实时的数据采集、处理、分析和显示功能。

系统架构包括数据传输层、数据处理与显示层和管理与决策层。

各层次之间应保证信息的顺畅传递和实时共享。

（二）实时数据传输与处理数据传输层负责将微电网中各设备的实时数据传输到数据处理与显示层。

新能源微电网中的人工智能智能监控与控制技术随着新能源微电网的快速发展，人工智能技术在智能监控与控制领域的应用也变得愈发重要。

本文将从不同角度探讨新能源微电网中人工智能智能监控与控制技术的现状及未来发展趋势。

一、智能监控系统的作用智能监控系统在新能源微电网中扮演着至关重要的角色。

通过实时监测电力系统的运行情况，及时发现问题，保障系统的稳定运行。

同时，智能监控系统还能够实现对能源管理的优化，提高能源利用效率。

二、人工智能技术在微电网中的应用人工智能技术在新能源微电网中的应用主要包括预测分析、故障诊断和智能控制等方面。

通过人工智能技术，可以实现对微电网系统的智能化管理，提高电力系统的运行效率。

三、大数据技术在监控系统中的应用大数据技术在智能监控系统中的应用也逐渐成为热点。

通过对大量数据进行分析和挖掘，可以更好地把握系统运行情况，提高监测系统的准确性和灵活性。

四、监控系统的可靠性和安全性监控系统的可靠性和安全性是新能源微电网中的重要问题。

人工智能技术可以有效提高系统的安全性，确保电力系统长时间稳定运行。

五、智能控制技术的发展趋势智能控制技术的发展趋势主要体现在智能化、自适应性和高效性等方面。

未来，人工智能技术将更多地应用于微电网系统中，推动系统智能化发展。

六、监控系统的集成优势监控系统的集成优势在于可以实现对多个系统的统一管理与控制。

通过集成不同系统，可以实现资源的合理配置，提高整体能源利用效率。

七、智能监控技术在能源管理中的重要性智能监控技术在能源管理中的重要性日益凸显。

通过智能监控技术，可以实现对能源的实时监测和调度，提高系统的能源利用效率，降低成本。

八、人工智能技术在故障诊断中的应用人工智能技术在故障诊断中的应用也逐渐成为亮点。

通过对系统数据进行分析，可以及时发现故障，减少故障对系统运行的影响。

九、监控系统的发展方向及未来展望监控系统的发展方向主要是向智能化、自动化和网络化方向发展。

未来，随着人工智能技术的不断发展，监控系统将逐步实现自主化运行，提高系统的可靠性和安全性。

微电网系统设计与实现随着社会的发展，能源需求的不断增加，传统的电力系统已经无法满足人们的需要。

而微电网系统作为一种新兴的能源解决方案，受到了越来越多人的关注。

在微电网系统中，能源不再依赖于一个中央化的电力系统，而是通过各种可再生能源和节能技术来提供。

本文将探讨微电网系统的设计与实现，并介绍微电网系统的优点和挑战。

一、微电网系统的设计1. 能源管理系统微电网系统的核心是能源管理系统，它能够通过智能计算、集成化控制和多种数据采集方式，实时掌握各种地方能源的实际情况。

在能源管理系统中，智能计算可以通过算法进行优化和集成，科学而高效地实现能源的管理和利用。

2. 微电网系统的硬件部分在微电网系统中，硬件部分主要包括逆变器、储能设备、控制装置、通信设备等。

逆变器是微电网系统中最重要的部件，可以将直流电转换为交流电，同时可以与各种可再生能源设备进行协调。

储能设备可以在能源稳定时把超出的能量存储，以便在能源不足时发挥作用。

控制装置能够实现对各种设备的控制、通信和数据采集，增强设备的功能和连通性。

3. 软件部分软件部分是微电网系统中非常重要的部分，它主要包括系统智能监控、能源管理和机器学习等。

这些软件能够对能源的实时变化和设备的工作状态进行全天候监控，能够为微电网系统提供更加准确和科学的管理控制。

二、微电网系统的优点1. 可再生能源利用效率高微电网系统是一个非常环保的能源解决方案，由于其集成了各种可再生能源和节能技术，能够大幅度降低能源的浪费，提高能源和资源的利用效率。

同时，微电网系统在应对能源危机和气候变化方面也起到了很好的作用。

2. 系统的运营成本低由于微电网系统在能源利用效率的提高方面具有显著的优势，所以整体的运营成本也相对较低。

以美国为例，由于微电网的发展，太阳能光伏和风能设备的成本已经降至很低的水平，这也为微电网的发展提供了比较充分的保证。

3. 系统的可靠性和安全性高微电网系统的搭建采用了区域化和分散化的架构，这对于提高系统的可靠性具有较好的保障。

专利名称：一种基于阿里云的微电网监控系统专利类型：发明专利
发明人：张硕,王星华
申请号：CN201911191699.3
申请日：20191128
公开号：CN111083203A
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本发明公开了一种基于阿里云的微电网监控系统，包括本地数据采集适配器和阿里云服务器，所述本地数据采集适配器和阿里云服务器通过移动网络连接；所述阿里云服务器包括云网关、设备管理模块、账号信息模块和云服务模块；本发明基于阿里云的微电网监控系统，大大减少搭建设备的成本，同时工作人员通过网页、手机等移动终端就可以对整个微电网的运行情况进行监控和管理，数据传输安全性和可靠性都得到了有效保障；监控系统还可以根据外部天气数据对设备状态做出相应的操作，保障了微电网的安全高效运行。

申请人：广东工业大学
地址：510062 广东省广州市大学城外环西路100号
国籍：CN
代理机构：广东广信君达律师事务所
代理人：杜鹏飞
更多信息请下载全文后查看。

智能微电网监控系统图文北极星输配电网讯:随着电网规模不断扩大，传统的配电网络格局开始显现出它的弊端，人们开始提出配电网的网格化布局。

于此同时，新能源技术以及分布式发电技术的发展使得他们的结合产物:微电网技术开始进入人们的视线。

微电网技术是一项十分契合配电网网格化布局的技术，它拥有独立的电能来源，能够供应用户在大电网出现故障时的孤岛运行需求，也能在发电盈余时向大电网送电，减轻大电网供电压力[1][2]。

本文设计了一种智能微网控制系统，可以对用户身边的清洁能源如风能、太阳能进行收集，产出电能供用户使用，并可在发电盈余时对大电网进行送电。

同时，对系统内各个关键节点电压、电流、有功、无功数据进行收集，反馈给用户电能质量信息，并在用户端提供了三相负载功率自平衡功能，可以更好地为用户提升电能质量。

1、微电网控制系统整体实现布局本控制系统整体实现布局如图1所示，风力发电机与光伏太阳能板发出的电能输送至配电柜中，汇集至12V直流母线，一端连接蓄电池与直流负载，另一端经逆变器升压逆变后，可实现与大电网的并网连接，向大电网输送电能;当大电网故障时，系统可依靠微电源(蓄电池、风机和光伏板)发电支持系统脱离主网孤岛运行;系统在用户端根据优先级不同设置有一、二、三级负载，根据对电池剩余电量的检测，智能切除次要负载，保证重要负载的供电;另外，系统在用户端各个相线均设置有电流电压监测点，可根据计算出的三相负载功率不平衡度进行智能调度，提升电能质量[3]。

图1微电网控制系统整体实现布局2、系统控制功能的设计与实现根据系统设计的需求，可以将系统整体分为电量测量部分、核心控制器，现场指示和上位机监控四部分。

由电量测量部分检测系统各路电源输入的电压电流数据，然后将所获得的数据传送到核心控制器，控制器将获得的数据进行处理和比较后对相应的部分进行动作，并通过现场的指示灯作为状态指示，上位机读取核心控制的数据作为监控所用，同时上位机配置输入设备能对系统的各部分进行实时的控制。

电力监控知识点总结大全一、电力监控基础知识1. 电力监控的定义电力监控是指通过传感器、数据传输系统和数据处理系统监测和管理电力系统的工作状态和运行情况，对发生的异常情况进行及时预警和处理，以保障电力系统的安全、稳定和高效运行。

2. 电力监控的重要性电力监控对于维护电力系统的安全、稳定和高效运行起着至关重要的作用。

通过电力监控，可以实现对电力系统的全面监测和实时跟踪，及时发现和预警潜在故障，保障电网运行的可靠性和安全性。

3. 电力监控系统的组成电力监控系统主要由监测设备、数据传输系统和数据处理系统组成。

监测设备包括传感器、测量仪表等，通过数据传输系统将监测数据传送到数据处理系统，数据处理系统对监测数据进行分析和处理，实现对电力系统的监控和管理。

4. 电力监控系统的功能电力监控系统主要具有实时监测、数据分析、故障诊断、预警提示、远程控制、数据存储和查询等功能，能够全面监视电力系统的运行情况，及时发现潜在故障和异常情况，保障电力系统的安全稳定运行。

二、电力监控系统的技术原理1. 传感器技术在电力监控系统中的应用传感器是电力监控系统中的核心组成部分，通过传感器可以实现对电力系统的各种参数和性能的实时监测。

常见的电力监控传感器包括电流传感器、电压传感器、温度传感器、湿度传感器等，通过这些传感器可以获取电力系统的各项关键参数。

2. 数据传输技术在电力监控系统中的应用数据传输技术主要包括有线传输和无线传输两种方式。

有线传输主要通过电缆实现，无线传输主要采用无线通信技术。

数据传输技术的应用使得监测数据能够及时传输到数据处理系统，实现对电力系统的远程监控。

3. 数据处理技术在电力监控系统中的应用数据处理技术主要包括数据分析、故障诊断和预警提示等功能。

通过数据处理技术，监测数据可以进行实时分析和处理，对异常情况进行预警提示，并提供故障诊断的参考依据。

4. 远程控制技术在电力监控系统中的应用远程控制技术使得电力系统的运行状态可以通过远程通信手段进行监控和控制，操作人员可以随时随地对电力系统进行远程调控，提高了系统的灵活性和可靠性。
