外脚手架水平挑网方案

建筑工程水平挑网的施工方法及安全要求一、工艺流程预埋预留——组装单元网片——吊装单元网片——网片内侧扣件连墙——网片外侧钢丝绳连墙——阳角安装二、施工方法1）搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。

2）根据施工图纸设计钢管桩、U型环或穿墙钢管套管的预埋位置。

3）在地面进行单元网片的组装，定长钢丝绳一端固定在网片外侧两端；通过塔吊将单元网片吊至防护层，网片内侧横向水平杆通过预埋钢管桩或（穿墙）小横杆与结构进行刚性连接；网片外侧横向水平杆通过钢丝绳与结构进行柔性连接。

4）重复上一步工作，依次吊装单元网片，相邻单元网片应紧靠，同时在连接处覆盖密目网进行搭接封闭，密目网在两侧的搭接长度大于200mm。

5）安装阳角挑网，除施工电梯外周圈闭环，形成水平挑网。

水平挑网的设计节点可以参考我的上一篇文章“【实用篇】图文解说建筑工程水平挑网的设计节点”▪框架结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步▪框剪结构水平挑网施工流程▪第一步第二步第三步第四步第五步第六步三、实景展示实景展示实景展示四、验收与保护1、水平挑网在投入使用之前必须进行验收，合格后方准使用。

主要检查杆件、钢丝绳的可靠连接，各钢管连接卡扣的紧固，外侧的卸载措施，安全网的完整性，防护挑网的防雷接地。

2、在检查验收过程中，要特别注意扣件的紧固程度，扣件并不是拧得紧越好。

对于拧紧力矩大于65N·m的扣件，要认真检查有无裂缝、变形，如果发现有上述弊病应立即调换，调上的扣件的螺栓应紧固在40~65N·m。

3、水平挑网在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。

防护网日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。

所以要求作业队水平挑网进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。

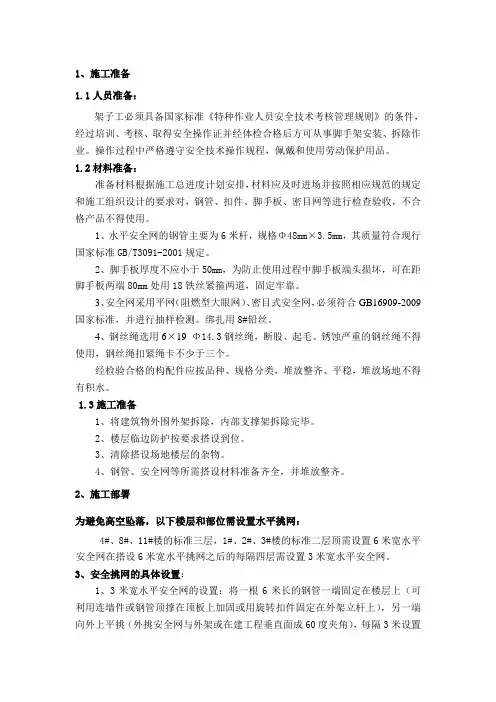

1、施工准备1.1人员准备：架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。

操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。

1.2材料准备：准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

1、水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。

2、脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。

3、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-2009国家标准，并进行抽样检测。

绑扎用8#铅丝。

4、钢丝绳选用6×19 Φ14.3钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。

经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

1.3施工准备1、将建筑物外围外架拆除，内部支撑架拆除完毕。

2、楼层临边防护按要求搭设到位。

3、清除搭设场地楼层的杂物。

4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。

2、施工部署为避免高空坠落，以下楼层和部位需设置水平挑网：4#、8#、11#楼的标准三层，1#、2#、3#楼的标准二层顶需设置6米宽水平安全网在搭设6米宽水平挑网之后的每隔四层需设置3米宽水平安全网。

3、安全挑网的具体设置：1、3米宽水平安全网的设置：将一根6米长的钢管一端固定在楼层上（可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上），另一端向外上平挑（外挑安全网与外架或在建工程垂直面成60度夹角），每隔3米设置一根平挑钢管，然后将平挑钢管的挑出部位用通长水平杆进行连接，最后在该区域满铺密目安全网。

外悬挑网安全防坠半径网规范
一、进一步加强在建建筑程全封闭管理
(一)在建建筑工程必须使用密目式安全立网进行全封闭围挡(使用智能折叠式整体升降脚手架的建筑工程除外) ,密目式安全立网应固定搭设在脚手架外立杆的内侧,与架体绑牢固，要始终保持高出施工作业面不少于15m。

(二)脚手架架体内3.2m处必须搭设首层安全平网施工层以下每间隔不大于10m应用安全平网封闭,脚手板板底搭设双层安全平网兜底,安全平网内沿距建筑物水平间距不得大于100mm ,安全平网网目不大于100x100mm ,网内不得存留杂物。

二、在建建筑工程必须搭设使用外挑式安全网
(一)各建筑施现场在脚手架采用密目安全立网全封闭的基础上,必须在脚手架外侧四周加设外挑式安全网, 在离地高度10m处搭设第一道, 并在每间隔不大于20m处搭设一道。

外挑网宽应大于3.6m ,外挑水平角度控制在20-30度之间。

(二)每道外挑式安全网为双层,在底层平网上再加铺一层密目式安全立网，网片之间应采取绑扎等形式有效连接。

外挑式安全网外沿应采用钢管固定双层网网纲,内沿可与脚手架架体固定连接,外挑式安全网设钢管斜支撑杆, 其间距应不大于3m ,支撑角度45-60度,支撑杆件下端应支撑固定在脚手架上。

*****楼水平挑网方案
由于目前我项目主体结构已施工至12层，施工现场南侧紧临街道和甲方售楼部。

为保证安全生产和安全防护，现编制此水平挑网方案，请各班组按要求予以配合和执行。

经过
（
1
2
3
划痕。

4
5、旧扣件使用前，先进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺拴进行更换处理。

7、安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB16909-1997国家标准，并进行抽样检测。

8、扣件、脚手板进场后由材料员、质检员及施工员进行抽验。

对照材料要求，不合格的材料一律不得使用。

二、施工部署
（一）、为避免高空坠落，以下楼层和部位需设置水平挑网：
7层、15层和23层的1-3~1-5轴、2-1~2-5轴、3-3~3-5
1
2
3
4。

第2页挑网层所有门窗洞口内侧设置横向水平杆通过小横杆与单元网片内侧横向水平杆连接形成联墙结构；大面积剪力墙部分应在同一高度间隔3m预埋或后开φ48mm洞口，用穿墙小横杆来连接墙内侧横向水平杆和单元网片内侧横向水平杆，形成联墙结构。

小横杆网片内侧横向水平杆洞口内侧横向水平杆门窗洞口处连墙方式或φ12钢筋锚钩剪力墙处连墙方式4、单元网片外侧两端（间隔4-6m）通过钢丝绳与结构进行连接卸荷；在防护层上层外墙间隔6m利用对拉螺栓孔安装预制拉环（φ16mm及以上圆钢制作），作为钢丝绳生根点。

工程名称 华润中心悦府二期9#、11#楼及地下车库一（变更） 交底项目 水平挑网搭设 共5页 第3页钢丝绳连墙方式5、所使用钢丝绳不应小于φ12.5mm ，钢丝绳末端应使用梨形环结成绳套，绳卡应设置四个，绳卡压板应在钢丝绳长头一边，绳卡间距不应小于钢丝绳直径的６倍，同时在末端设置安全弯。

6、预制圆形拉环和预埋U 型环应使用φ16mm 及以上圆钢冷弯加工。

7、水平挑网由数个单元网片依次连接而成，所有单元网片的内侧横向水平杆在同一水平面和外立面、外侧横向水平杆在同一水平面和外立面，不应随立面的变化而变化，除施工电梯外不得随意断开；相邻单元网片应紧靠，同时在连接处覆盖密目网进行搭接封闭，密目网在两侧的搭接长度大于200mm 。

穿墙预制拉环梨形环绳卡φ12.5mm 及以上钢丝绳绳卡单元网片外侧钢丝绳连墙方式 网片外侧横向水平杆工程名称华润中心悦府二期9#、11#楼及地下车库一（变更）交底项目水平挑网搭设共5页第4页外立面内凹部分处理方式挑网内、外侧横向水平杆在同一水平面和立面单元网片对接处覆盖绿网封闭工程名称华润中心悦府二期9#、11#楼及地下车库一（变更）交底项目水平挑网搭设共5页第5页8、结构阳角处理方式如下：框剪结构转角处9、大眼网、密目网用绑绳与钢管绑扎牢靠，绑扎点间距≤200mm；多张网连接使用时，相邻部分应重叠200mm，连接绳材料与网相同，强度不得低于其网绳强度。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
表C2-1
编 号
工 程 名 称 渤海玉园住宅小区工程
交底日期 2012.8.5
施工单位 秦皇岛市一建建设集团有限公
司 分项工程名称 水平挑网搭设
交底提要
交底内容：
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。

第3页(共7页)
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
3、在安全挑网端设置6×19 Φ14.3钢丝绳进行卸荷,每间隔3米设置一道钢丝绳连接至建筑物上部,钢丝绳必须张紧受力.
4、φ16圆钢锚环或穿钢管,间距3000㎜,用于固定钢丝绳.
5、搭设期间架子工必须佩戴好安全防护用品,否则禁止施工作业. 悬挑脚手架上3米宽水平挑网搭设示意图如下:
6米宽水平挑网搭设示意图如下:
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、。

花样年地产·花样城二期 6m水平抄网施工方案目录1.前言 (1)2.编制依据 (1)3.工程概况 (2)4.方案特点 (2)5. 施工工艺流程及操作要点 (2)5.1工艺流程 (3)5.2操作要点 (3)5.3劳动力组织 (7)6.材料与设备 (7)7.质量控制措施 (8)8.安全措施 (9)9.环保措施 (14)1.前言为了保障建筑施工人员的安全，根据《建筑施工高处作业安全技术规范》相关要求，我公司安全管理人员在需要搭设平网的工程中，进行具体设计，经过反复实践总结出具有规范化、标准化的施工方案。

工程实践证明，这套方案很实用、很经济、很环保，本工程除26#、27#、28#、29#楼外全部采用钢管落地脚手架，故25#、30#、31#、32#、33#、34#楼均在塔楼四层及16层平面标高位置搭设6m水平抄网。

2.编制依据1.《建筑结构荷载规范》GB50009-2001（06年版）2.《混凝土结构设计规范》GB50010-20103.《钢结构设计规范》GB50017-20034.《建筑施工安全检查标准》JGJ59-995.《建筑施工高处作业安全技术规范》JGJ80-916.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20117.二期施工组织设计及相关施工图纸3.工程概况4.方案特点本方案利用钢管、预埋钢筋，安全网等材料在房屋四周，利用特殊构造，搭设6米抄平网，用以保护施工人员的安全。

适用于小高层及高层房屋施工防护，如商场、办公楼、医院、学校、图书馆、体育馆、等各类建筑物的施工，具有如下特点4.1利用结构预埋锚环，制作平网的上下固定支架。

4.2利用支架搭设上下支座，搭设挑钢管排架；4.3 铺设设安全网4.4四周连成封闭抄平网。

5.施工工艺流程及操作要点5.1工艺流程预埋锚环——》搭设下、上支座——》搭设纵向钢管片架——》铺设大眼安全网——》旋转钢管片架——》搭设斜拉杆——》铺设密目网-——》搭设横向钢管支架并铺设大眼网-——》旋转横向钢管片架并和纵向相连——》搭设横向钢管网斜拉杆及大角吊杆——》铺设横向密目网——》日常检查和维护5.2操作要点5.2.1在楼层上预埋锚环锚环用φ16钢筋制作。

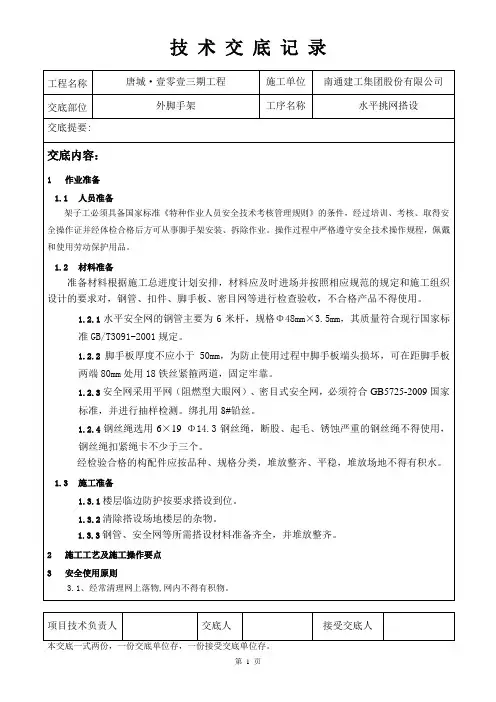

工程名称唐城·壹零壹三期工程施工单位南通建工集团股份有限公司交底部位外脚手架工序名称水平挑网搭设交底提要:交底内容：1作业准备1.1人员准备架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。

操作过程中严格遵守安全技术操作规程，佩戴和使用劳动保护用品。

1.2材料准备准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对，钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。

1.2.1水平安全网的钢管主要为6米杆，规格Φ48mm×3.5mm，其质量符合现行国家标准GB/T3091-2001规定。

1.2.2脚手板厚度不应小于50mm，为防止使用过程中脚手板端头损坏，可在距脚手板两端80mm处用18铁丝紧箍两道，固定牢靠。

1.2.3安全网采用平网（阻燃型大眼网）、密目式安全网，必须符合GB5725-2009国家标准，并进行抽样检测。

绑扎用8#铅丝。

1.2.4钢丝绳选用6×19 Φ14.3钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于三个。

经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

1.3施工准备1.3.1楼层临边防护按要求搭设到位。

1.3.2清除搭设场地楼层的杂物。

1.3.3钢管、安全网等所需搭设材料准备齐全，并堆放整齐。

2施工工艺及施工操作要点3安全使用原则3.1、经常清理网上落物,网内不得有积物。

项目技术负责人交底人接受交底人工程名称唐城·壹零壹三期工程施工单位南通建工集团股份有限公司交底部位外脚手架工序名称水平挑网搭设交底提要:3.2、安全网安装后，必须经专职安全员检查验收合格签字后方能使用。

3.3、在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口处必须连接严密。

4、钢丝绳选用6×19Φ6.5钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于3个
经验收合格的构配件应按品种、规格分类，码放整齐、平稳，堆放场地不得有积水。
1.3施工准备
1、将建筑物外围外脚手架拆除，内支撑架拆除完毕。
2、楼层临边防护按要求搭设到位。
3、清除搭设场地楼层的杂物。
4、钢管、安全网等所需搭设材料准备齐全，并堆放整齐。
2、6米宽水平安全网的设置：用6米长的钢管及扣件制成正方形边框、在边框区域内满铺密目安全网。端头横杆 挑出杆（同时挑出5~7根） 扣件连接 钢丝绳与端头拉接绑大眼网 绑密目网 沿墙横杆 扣件连接 钢丝绳与上部穿墙孔拉结，水平兜网应沿建筑物周圈封闭，建筑物大角处另设6×6的平网与两侧平网固定。大眼网、密目网用绑绳与钢管绑扎牢靠，绑扎点间距≤200mm。
3、安全挑网需铺设两层安全网。上面铺设一层阻燃型密目式安全网，下面铺设一层阻燃式安全网。在安全网的下面不准存放构件或其它材料设备，保证人员落入安全网后有效缓冲高度，安全网接口必须连接严密。
4、在安全挑网端设置6×19Φ6.5钢丝绳进行卸载，每隔3米设置一道钢丝绳连接至建筑物上部，钢丝绳必须张紧受力。
2、搭设必须符合方案要求，不得随意进行更改。
3、在水平防护架拆除过程中，对所有拆下的脚手管和有坠落可能的物品
二、施工部署
为避免高空坠落，一下楼层和部位需设置水平挑网：
E、F、G楼的二层顶需设置6米宽水平安全网，在搭设6米宽水平挑网后沿楼高每4层需设置3米宽水平安全网。
三、安全挑网的具体设置：
1、3米宽水平安全网的设置：将6米长的钢管的一端固定在楼层上（可利用连墙件或钢管顶撑在顶板上加固或用旋转扣件固定在外架立杆上），另一端向外上平挑（外挑安全网与外架或在建工程垂直成60度夹角），每隔3米设置一根水平挑钢管，然后将水平挑钢管的挑出部位用通常水平杆进行连接，最后在该区域满铺密目安全网。

LJA-C3-2-1外挑水平防护专项施工方案审核表外挑水平防护施工方案目录1.编制依据.....................................................................................2.编制说明.....................................................................................3.施工准备.....................................................................................3.1材料准备及堆放................................................................3.2技术准备............................................................................3.3施工准备............................................................................4.水平防护网架搭设.....................................................................4.1现场布置原则....................................................................4.2外挑水平防护网搭设示意图............................................4.3搭设要求及方法................................................................5.安全使用原则.............................................................................6.安全拆除原则.............................................................................7.文明施工及环境保护措施.........................................................7.1安全文明施工措施............................................................7.2环境保护措施....................................................................1.编制依据1.1、《建筑施工安全检查标准》JGJ59-20111.2、《建筑施工高处作业安全技术规范》JGJ80-911.3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.4、《高层建筑混凝土结构技术规程》JGJ3-20101.5、总参龙泉国际广场工程施工组织设计2.编制说明因本工程建筑高度较高，地上23层，为避免高空、交叉作业施工的高空坠落，保证安全生产和安全防护，将在外围进行外挑水平防护。

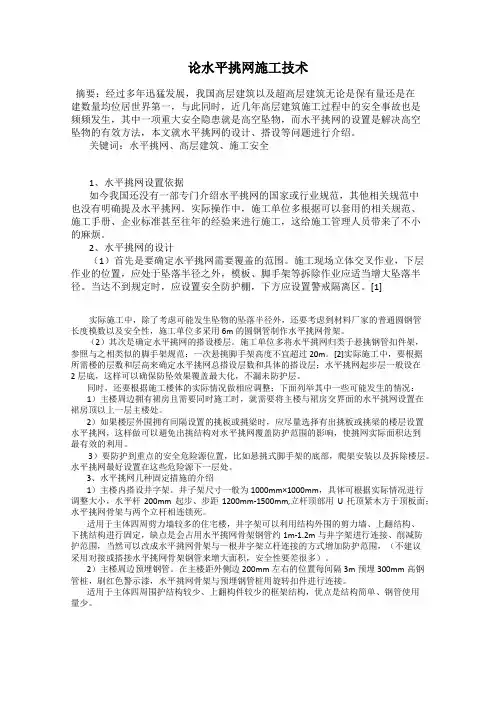

论水平挑网施工技术摘要：经过多年迅猛发展，我国高层建筑以及超高层建筑无论是保有量还是在建数量均位居世界第一，与此同时，近几年高层建筑施工过程中的安全事故也是频频发生，其中一项重大安全隐患就是高空坠物，而水平挑网的设置是解决高空坠物的有效方法，本文就水平挑网的设计、搭设等问题进行介绍。

关键词：水平挑网、高层建筑、施工安全1、水平挑网设置依据如今我国还没有一部专门介绍水平挑网的国家或行业规范，其他相关规范中也没有明确提及水平挑网。

实际操作中，施工单位多根据可以套用的相关规范、施工手册、企业标准甚至往年的经验来进行施工，这给施工管理人员带来了不小的麻烦。

2、水平挑网的设计（1）首先是要确定水平挑网需要覆盖的范围。

施工现场立体交叉作业，下层作业的位置，应处于坠落半径之外，模板、脚手架等拆除作业应适当增大坠落半径。

当达不到规定时，应设置安全防护棚，下方应设置警戒隔离区。

[1] 实际施工中，除了考虑可能发生坠物的坠落半径外，还要考虑到材料厂家的普通圆钢管长度模数以及安全性，施工单位多采用6m的圆钢管制作水平挑网骨架。

（2）其次是确定水平挑网的搭设楼层。

施工单位多将水平挑网归类于悬挑钢管扣件架，参照与之相类似的脚手架规范：一次悬挑脚手架高度不宜超过20m。

[2]实际施工中，要根据所需楼的层数和层高来确定水平挑网总搭设层数和具体的搭设层；水平挑网起步层一般设在2层底，这样可以确保防坠效果覆盖最大化，不漏未防护层。

同时，还要根据施工楼体的实际情况做相应调整；下面列举其中一些可能发生的情况：1）主楼周边拥有裙房且需要同时施工时，就需要将主楼与裙房交界面的水平挑网设置在裙房顶以上一层主楼处。

2）如果楼层外围拥有间隔设置的挑板或挑梁时，应尽量选择有出挑板或挑梁的楼层设置水平挑网，这样做可以避免出挑结构对水平挑网覆盖防护范围的影响，使挑网实际面积达到最有效的利用。

3）要防护到重点的安全危险源位置，比如悬挑式脚手架的底部，爬架安装以及拆除楼层。

外墙脚手架施工方案为有力保证事情或工作开展的水平质量，时常需要预先制定一份周密的方案，方案的内容和形式都要围绕着主题来展开，最终达到预期的效果和意义。

那么优秀的方案是什么样的呢？以下是小编为大家收集的外墙脚手架施工方案，仅供参考，欢迎大家阅读。

外墙脚手架施工方案1一、工程概况本工程位于深圳市西乡镇工业区内，风影秀丽，环保优美。

分别由一栋一层板材加工厂、一栋二层办公楼、一栋四层宿舍以及设备基础组成。

外墙脚手架是施工安全中的主要部分，是文明施工、安全生产的重要一环是关系到本工程顺利进行的主要因素。

所以，外墙脚手架的搭设工作要作为重点来抓。

要有专人负责，组织有经验、通过专业培训的工作人员施工。

在安全的防范工作必需要高度重视，树立一种对工作一丝不苟的工作作风，为安全生产创造先决条件。

二、工程特点2.1.1 外墙结构外墙前面一层缩入6.5m，后面挑出2.2m，外墙边基本成为矩形状。

挑出部分直接从地面搭起，缩入部分从二层楼面搭起。

2.1.2 环境关系本工程建于新建的工业区内，周围的建筑物都正在施工。

要树立我公司的良好的施工形象，发扬本公司的优良传统。

更要把安全的防范工作作为重点来抓，脚手架是主要部分，采用安全网和脚手板的围护来达到安全预防目的。

认真执行国家的安全规范，要贯彻“安全第一，以防为止”的方针，还广大市民既安全又宁静的优美环境。

2.1.3 外脚手架构造本工程的楼层不高，前面二层以上虽然是从楼板面开始，但上三层脚手架的重量不大。

在脚手架根部加垫20xx×200×60厚的木板，作为分散楼板的集中受压。

后面直接从地面按落地式脚手架的搭设方法即可。

三、脚手架设计3.1.1 材料的选择(1) 架体材料全部采用48厚3.5优质无缝钢管和钢管扣件。

(2) 外围维护采用经深圳市安全检查站审批的安全网。

(3) 作业层跷板采用6钢筋网片。

3.1.2 搭设方法1、工艺流程落地式脚手架：放线→地基平整夯实→外侧设浅排水沟→铺设垫板→放置纵向扫地杆→逐根竖立立杆→（与扫地杆扣牢）→安装横向扫地杆（与立杆及纵向扫地杆扣牢）→安装第一步大横杆（与各立杆扣牢）→安装第一步小横杆（立杆与大横杆每个交点处均要设置小横杆）→第二步大横杆→第二步小横杆→加设临时抛撑（上端与第二步大横杆扣牢，在搭设两道连墙杆后拆除）→第三、第四步大横杆和小横杆→设置连墙杆→接立杆→加设剪刀撑→满铺脚手板和挡脚板→搭设护身栏杆（材料同架子）→挂密目式安全网。

外脚手架竹跳板和平网铺设规范
《建筑施工高处作业安全技术规范》（JGJ80-91），第3．1．1条对临边高处作业，必须设置防护措施，并符合下列规定：
一、基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨篷与挑檐边，无外脚手的屋面与楼层周边及水箱与水塔周边等处，都必须设置防护栏杆。

二、“头层墙高度超过3.2m的二层楼面周边，以及无外脚手的高度超过3.2m的楼层周边，必须在外围架设安全平网一道。

”
具体搭设要求：结构外侧水平接网：首层网应为双层，里低外高，里侧用Φ10钢丝绳与结构进行（20～30cm每扣距离）连接牢固，外侧与支撑架进行（不大于30cm每扣距离）连接。

双层网内侧连在一起，外侧下一层网应高于里侧25cm，上层网与下层之间距离为50～60cm，网不宜绷得太紧。

高层网下净空5m严禁堆放物料及设施，多层网下净空3m严禁堆放物料及设施。

支撑架要牢固稳定，支撑架根部应设1.2m高防护栏杆和严禁人员通过标志牌，首层平网外挑6m，往上每3层或不超过10cm再设一道3m宽水平网。

电梯井内应在首层顶板部支设双层水平安全网，四周必须紧靠井壁、网内、网下不得有物料，每3层或不超过10米增设一道水平网，旋转楼梯口首层必须支搭双层水平等网。

楼层上，建筑物内1.5×1.5m以上洞口必须支设水平安全网，四周设1.2m高护身栏，首层设双水平安全网。

QQ项目高层外挑网施工方案一、工程概况1.1总体简介1.2外挑网概况因项目工期进度紧张，为保证工程穿插施工有效进行，本工程采用外爬架、铝模、全混凝土外墙等工艺。

原总包单位在工程高层施工时未设置水平挑网，考虑到后续工序穿插施工，为保证施工人员安全，在高层每隔8层重新施工水平挑网。

因本工程采用外爬架进行施工，下部已施工完成区域无外架，兜网设置困难，需要先设置兜网操作平台再安装兜网，对此项目部编制《高层外挑网施工方案》。

具体搭设信息如下：二、具体施工工艺因QQ沈阳QQ采用全剪外墙+爬架的施工工艺，主楼无外架为水平挑网的设置增加很大难度。

①因项目高层南北两侧有窗口，采用钢管搭设悬挑安全挑网的主架体，利用钢管回顶楼板提供支反力，采用6米长钢管进行悬挑，主楼内搭设横截面为梯形回顶架体。

②项目高层东西两侧及楼梯间位置无窗口且为混凝土结构，此部位搭设时需要先搭设操作平台后进行水平挑网的施工。

具体搭设方式如下：2.1、高层南北方向水平挑网施工采用钢管搭设悬挑安全挑网的主架体，利用钢管回顶楼板提供支反力，采用6米长钢管进行悬挑，主楼内搭设横截面为梯形回顶架体，横向间距为0.90米，里外排纵向间距为0.9米，水平设置三道纵横向水平杆，最下部距地面为0.45米，挑出两道横杆，并在横杆上设置短纵杆，设置一道拉结，将悬挑杆与架体相连，挑出部分绑扎一层安全网，一层密目网作为防护安全挑网，沿建筑物周圈闭合设置。

窗口位置悬挑示意图防护安全挑网主架体采用φ48*3钢管搭设，悬挑钢管与回顶架立杆扣件连接，悬挑两根6m长钢管，悬挑钢管不超过2m进行布置，悬挑钢管端头与水平垂直距离为3.0米（与水平面成30°坡角），悬挑钢管的悬挑部分上均匀分布5根钢管（钢管沿楼四周通长布置），作为架子工搭设悬挑架的操作面和挑网面，将安全尼龙兜网与密目网采用12#铁丝连接。

密目网采用草绿色阻燃密目网，大眼网采用阻燃型大眼网，网径50*50mm。
