第1篇一、工程概况随着我国经济的快速发展，电力需求日益增长，高压输电线路在电力输送中发挥着至关重要的作用。
然而，高压输电线路沿线环境复杂，易受外力破坏，如树木生长、施工活动、交通事故等，导致线路故障频发，影响电力系统的稳定运行。
为确保高压线路的安全稳定运行，提高电力输送效率，特制定本高压线防护施工方案。
二、施工目的1. 降低高压线路故障率，提高电力输送效率。
2. 确保高压线路及其周边环境的安全。
3. 遵循相关法规和标准，保障施工人员的人身安全。
三、施工范围本次高压线防护施工范围包括：高压线路沿线100米范围内的树木砍伐、清理；高压线路基础加固；防护网架设；警示标志设置；施工人员安全教育及培训等。
四、施工方法及措施1. 树木砍伐与清理- 前期调查：对高压线路沿线进行实地勘察，了解线路走向、周边环境、树木分布等情况。
- 砍伐方案：根据树木种类、生长情况、距离线路的距离等因素，制定合理的砍伐方案。
- 砍伐作业：采用机械或人工方式进行树木砍伐，确保砍伐过程中不损坏高压线路及设备。
- 清理作业：砍伐后的树木残枝、树根等清理干净，避免影响线路运行。
2. 高压线路基础加固- 检查评估：对高压线路基础进行检查评估，确定加固部位和加固方案。
- 加固材料：选用合格的高压线路基础加固材料，如钢筋、水泥等。
- 加固施工：按照设计要求进行高压线路基础加固，确保加固效果。
3. 防护网架设- 防护网类型：根据高压线路的特点和周边环境，选择合适的防护网类型，如铁丝网、隔离网等。
- 架设方案：制定详细的防护网架设方案，包括网片规格、安装高度、固定方式等。
- 架设施工：按照方案进行防护网架设，确保防护网牢固、安全。
4. 警示标志设置- 警示标志类型：根据高压线路的特点和周边环境，选择合适的警示标志类型，如警示牌、警示灯等。
- 设置位置：在高压线路沿线设置警示标志，确保警示标志醒目、易见。
- 标志内容：警示标志内容应包括高压线路电压等级、警示内容、联系电话等。

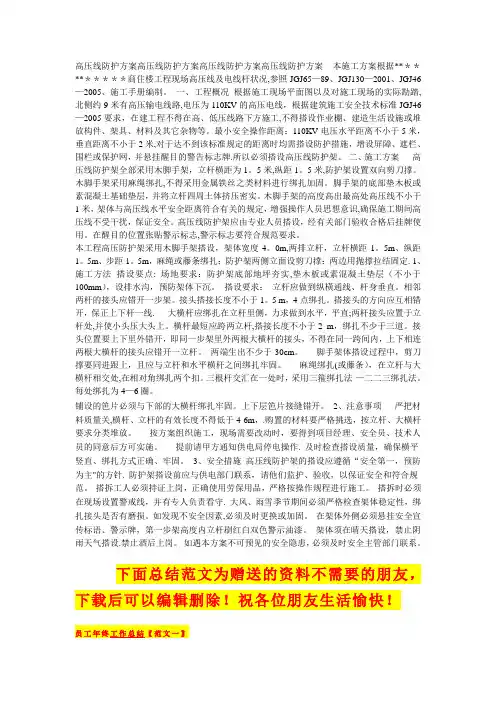

高压线防护方案高压线防护方案高压线防护方案高压线防护方案本施工方案根据**＊＊**＊＊＊＊＊商住楼工程现场高压线及电线杆状况,参照JGJ65—89、JGJ130—2001、JGJ46—2005、施工手册编制。
一、工程概况根据施工现场平面图以及对施工现场的实际勘踏,北侧约9米有高压输电线路,电压为110KV的高压电线，根据建筑施工安全技术标准JGJ46—2005要求，在建工程不得在高、低压线路下方施工,不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。
最小安全操作距离：110KV电压水平距离不小于5米，垂直距离不小于2米,对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌.所以必须搭设高压线防护架。
二、施工方案高压线防护架全部采用木脚手架，立杆横距为1。
5米,纵距1。
5米,防护架设置双向剪刀撑。
木脚手架采用麻绳绑扎,不得采用金属铁丝之类材料进行绑扎加固。
脚手架的底部垫木板或素混凝土基础垫层，并将立杆四周土体挤压密实。
木脚手架的高度高出最高处高压线不小于1米，架体与高压线水平安全距离符合有关的规定，增强操作人员思想意识,确保施工期间高压线不受干扰，保证安全。
高压线防护架应由专业人员搭设，经有关部门验收合格后挂牌使用。
在醒目的位置张贴警示标志,警示标志要符合规范要求。
本工程高压防护架采用木脚手架搭设，架体宽度4。
0m,两排立杆，立杆横距1。
5m、纵距1。
5m、步距1。
5m，麻绳或藤条绑扎；防护架两侧立面设剪刀撑；两边用抛撑拉结固定. 1、施工方法搭设要点: 场地要求：防护架底部地坪夯实,垫木板或素混凝土垫层（不小于100mm），设排水沟，预防架体下沉。
搭设要求：立杆应做到纵橫通线、杆身垂直。
相邻两杆的接头应错开一步架。
接头搭接长度不小于1。
5 m，4点绑扎。
搭接头的方向应互相错开，保正上下杆一线. 大横杆应绑扎在立杆里侧，力求做到水平，平直;两杆接头应置于立杆处,并使小头压大头上。
高压线防护专项方案一、高压线概述高压线是指架空输电线路中所使用的电缆或金属杆的一种。
高压线路一般指电力系统中交流电压在110kV及以上的输电线路，由于电压高，具有高强度、高侵入性、高电磁辐射等特点，一旦对人体造成危害，很容易造成电击致死。
为确保高压线和人员安全，加强高压线防护至关重要。
二、高压线防护方案1. 掌握高压线辐射范围高压线引起的辐射范围取决于多个因素，如线路电压、线路密度、距离高度等。
一般来说，在110kV以上的高压线路，辐射范围通常在30米左右。
因此，人员必须要保持一定的距离，防止进入高压线辐射范围。
如必需接近高压线，请在确保安全距离的情况下进行，同时采用合理的防护措施。
2. 避免靠近高压线对于没有高压电力方面的专业知识和经验的人员，切勿接近高压线，以免发生危险。
即使有专业技能的人员，也要保持警惕。
如果必须接近高压线，所有人员必须穿上绝缘鞋子和手套，并依据安全手册中的要求，采取必要的防护措施。
3. 避免近距离接触电磁辐射高压线会产生电磁辐射，会对人体造成危害，在高压线辐射范围内工作时，人员必须采取避免电磁辐射的措施，如使用场地封闭物理屏蔽、采取防护用品等。
此外，在高压线附近不能使用金属工具，避免钻、锤、割施加直接接触高压线。
4. 采取防护措施防护工具和用品是保证高压线安全的重要环节，主要包括：（1）穿戴温度适宜的衣服，衣着整齐，不得佩戴项链、手镯、戒指等金属附件以及硬质绝缘材料，以免与高压电线接触产生危险。
（2）在高压线工作时，需要佩戴绝缘鞋、绝缘手套、防护眼镜和防护帽等。
（3）进行高空作业时，必须佩戴防滑手套、安全带和护目镜等防护用品，确保作业人员的安全。
5. 做好现场围挡和标志标牌对于近距离接近高压线的人员，必须采取避免和防护措施，防止事故的发生。
现场围挡应该搭建起来，标志标牌应该安装在高压线区域内外，以提醒工作及通行人员要注意安全。
6. 加强安全培训和指导高压电线施工、维护及相关工作需要专业知识和技能，应加强相关人员的安全培训和指导，确保其具备足够的职业能力和安全意识。
高压线防护施工方案高压线防护施工方案为了保障施工人员的安全，有效防止高压线事故的发生，制定了以下高压线防护施工方案：一、施工前准备阶段1. 进行详细的施工现场勘察，了解周围环境和高压线的走向、电压等信息，并制作相应的图纸和计划。
2. 编制施工方案，确定施工区域、防护措施和作业流程，明确责任和任务。
3. 配备专业人员，包括电力工程师、安全工程师、施工人员等，进行全面的技术培训，熟悉施工方案和操作要求。
二、施工现场防护措施1. 针对施工区域按照国家标准和技术要求设置合理的高压线标识，包括标牌、警示带等，提醒人员注意。
2. 划定高压线安全禁入区域，并进行有效的封锁措施，禁止未经许可的人员进入。
3. 在禁区周围安排专人进行监护和警示，定时巡视，确保施工区域的安全。
4. 对施工区域进行穿地或穿越线隧道施工时，使用电线鞋、绝缘工具等，并配备电工用具、绝缘手套等必要的防护装备。
5. 在施工区域设置临时隔离线，用铁丝网等进行围挡，以保持一定的安全距离。
6. 使用合格的绝缘材料进行施工，如绝缘草坪、绝缘支架等，确保施工人员与高压线保持安全距离。
三、施工期间安全管理1. 严格按照施工方案进行施工，严禁违规操作，如禁止使用金属工具接触高压线，禁止乱扔杂物等。
2. 加强对施工人员的安全教育和培训，提高其安全意识和操作技能。
3. 定期开展施工现场安全检查和隐患排查，及时采取措施、整改问题。
4. 建立健全施工现场安全管理制度，明确责任和管理流程，确保施工期间的安全。
四、施工完成后的安全处理1. 施工完成后，对施工区域进行彻底清理，确保没有遗留物品或隐患。
2. 及时撤除临时隔离线、标识牌等防护设施，恢复正常使用状态。
3. 对施工期间出现的问题进行总结和分析，不断完善高压线防护施工方案。
总结：高压线防护施工方案是高压线施工中的重要一环，通过合理的施工方案和有效的防护措施，既可以保障施工人员的安全，又能防止高压线事故的发生。
在施工过程中要严格按照方案进行操作，加强施工现场的安全管理，及时排查和处理隐患，为高压线施工提供有力保障。
高压线防护施工方案
一、背景介绍
高压线是一种携带高电压的线路，对于人们的生命安全和健康构成潜在威胁。
为了保障施工人员的安全，必须制定科学合理的高压线防护施工方案。
二、风险评估
在进行高压线施工时，存在着接触高压线导致电击、火灾等安全风险。
依据高压线的电压等级、距离、地形等因素，对施工现场进行风险评估，确定潜在风险及影响范围。
三、施工准备工作
1.确定施工路线，避开高压线区域；
2.安排专业人员进行高压线隐患排查，确保施工区域安全；
3.提前沟通协调相关部门，确保高压线停电时间和范围符合施工需要。
四、高压线防护措施
1.在高压线周围设置警示标识，提醒施工人员注意危险；
2.使用绝缘工具和穿戴绝缘防护服装，减少电击风险；
3.严格遵守高压线停电时间，避免在电力线通电时施工；
4.在高压线下方设置安全警戒区，禁止未经许可的人员进入；
5.施工人员必须接受高压线安全培训，了解应急处理措施。
五、施工结束及清理工作
1.施工结束后，及时清理现场，防止留下垃圾和工具造成二次风险；
2.对施工区域进行全面检查，确保所有设备和工具已经撤离；
3.汇报施工情况，以便后续的安全评估和记录。
六、总结与展望
高压线施工安全是一项重要的工作，需要全面的风险评估和有效的防护措施。
希望未来能够借助先进的技术手段，进一步提升高压线施工的安全水平，确保施工人员的生命安全和健康。
高压线安全防护施工方案
高压线安全防护施工方案包括以下措施：
1. 了解高压线的位置和电压：在进行施工前，需要详细了解高压线
的位置和电压，并且要确保所有工作人员都知晓这些信息。
2. 制定详细的施工计划：在施工前制定详细的施工计划，包括工作
流程、风险评估等。
确保每个环节都按照计划进行，尽量减少对高
压线的干扰。
3. 建立安全警戒区：在高压线附近建立安全警戒区，禁止任何非必
要人员进入，以确保工作区域的安全。
4. 标记高压线位置：在地面和施工现场明显位置标出高压线的位置，避免误触或误碰。
1
5. 使用防护装备：为所有工作人员提供必要的防护装备，包括绝缘
手套、绝缘鞋、绝缘护目镜等，以减少电击等意外风险。
6. 确保设备绝缘性能：所有施工设备和工具应具备良好的绝缘性能，以避免电流传导和电击的风险。
7. 建立安全沟通机制：确保施工现场的工作人员之间能够进行有效
的沟通，并设立应急救援措施，以应对突发事故。
8. 监控和检测：在施工现场设置实时监控设备和检测装置，以监测
高压线的状态和安全情况。
2
9. 培训和教育：对所有参与高压线施工的人员进行必要的培训和教育，包括高压线的危害、安全措施等内容，提高工作人员的安全意识。
10. 随时与电力公司保持联系：与电力公司保持密切联系，及时获取相关安全标准和操作指导，确保施工符合规范和要求。
重要提示：上述措施仅供参考，请根据具体情况和法律规定制定相关方案。
在施工前务必与电力公司或专业人士进行沟通和咨询，以确保施工的安全性和合法性。
3。
2024年高压电线防护方案____年高压电线防护方案摘要：高压电线设施是现代社会的关键基础设施之一，但同时也会带来安全隐患。
本文将讨论____年高压电线防护方案，以提高安全性和可靠性。
首先，将介绍高压电线的基本概念和工作原理。
然后，将探讨当前存在的安全隐患，如强风、火灾和电击等。
最后，将提出一些防护措施，如强化材料选择、增加监测技术和加强维护程序等。
引言：高压电线是电力输送的关键技术之一，它们广泛用于输电线路和电力设施。
然而，它们也带来了许多安全隐患，包括触电、火灾和风灾等。
因此，为了保护人民和环境的安全，我们需要制定一套高效的防护方案。
一、高压电线的基本概念和工作原理高压电线是一种用于输送电力的导线，通常由金属导体和绝缘材料组成。
电流从发电站通过变压器输送到不同地点，以满足各种用电需求。
高压电线主要由三个部分组成：输电线路、变电站和配电线路。
输电线路用于将电力从发电站传输到变电站，变电站将电力转换为适宜的电压，并通过配电线路将电力输送到用户所在的地方。
二、存在的安全隐患1. 强风：强风会造成电线断裂或倒塌，导致触电、火灾和停电等事故。
此外，强风还可能使电线与其他物体发生碰撞，产生火花和火焰。
2. 火灾：高温和电流都有可能引发火灾。
当电线过载或损坏时，电流会产生大量热量，导致绝缘材料熔化或点燃。
3. 电击：高压电线本身就带有致命的危险，如果人们接触到高压电线，会导致严重的电击事故。
此外，接地故障也可能使周围的物体带电，造成人员触电。
三、防护措施1. 强化材料选择：为了提高电线的耐风性、防火性和绝缘性能，可以使用高强度材料（如钢铝合金）、耐热材料（如陶瓷）和高绝缘性材料（如聚四氟乙烯）。
此外，还可以采用双层绝缘结构，减少绝缘材料受损的风险。
2. 增加监测技术：利用先进的监测技术，如无人机、红外线摄像头和监测传感器等，检测电线的活动性，并及时发现潜在的安全隐患。
通过实时监测，可以提前采取安全措施，防止事故发生，并减少对电网系统的影响。
高压线安全防护施工方案
在进行高压线的安全防护施工时，需要严格遵守相关规范和标准，确保施工过
程中人员和设备的安全。
以下是一些常用的高压线安全防护施工方案：
1.施工前准备
在进行高压线安全防护施工之前，首先需要进行详细的施工计划和安全评估。
确定工作流程、施工人员配备、安全防护措施等内容，并将其上报至相关部门审批。
2.施工过程中安全措施
•施工现场应设置明显的警示标识，包括高压线位置、禁止入内标志等，以提醒施工人员注意安全。
•施工人员需佩戴符合标准的安全防护装备，包括绝缘手套、绝缘鞋、安全帽等，确保身体免受电击伤害。
•施工设备应经过检测和维护，确保正常运行，并设置在安全距离以外，避免与高压线发生直接接触。
•施工人员需接受相关安全教育培训，了解高压线危险性，掌握正确的操作方法和应急处理程序。
3.施工结束后的安全清理
在高压线安全防护施工完成后，需要进行安全清理工作，包括清除施工现场杂物、恢复原状等工作，确保周围环境清洁整洁，防止垃圾、残留物等导致安全隐患。
高压线安全防护施工是一项复杂而重要的工作，只有严格遵守规章制度、加强
安全意识、落实安全措施，才能有效防范高压线带来的安全风险，保障人员和设备的安全。
以上是关于高压线安全防护施工方案的一些基本内容，希望可以对相关工作者
在进行高压线安全施工时提供一些帮助和指导。
高压线防护施工方案
一、工程概述
本工程厂房施工时在厂房西侧设置一台塔吊，塔吊临近厂房西侧春林路的高压架空线，与高压线距离约20米，高压架空线在塔吊回转半径内（塔吊半径为47米），必须采用安全保护措施。
二、高压线保护措施
采用绝缘材料毛竹搭设警示保护架，搭设参数为：步高1.8m，宽4.5m，搭设高度为超过高压线3m，长度为塔吊旋转半径范围内全部防护，同时在高压线保护架上设警示牌：“高压线危险”。
待塔吊拆除后，该保护架拆除。
三、安全技术措施
对各班组进行安全用电教育，特别对电工、塔吊驾驶员进行必要的安全交底、教育。
项目部把高压线立为重大危险源，针对重大危险源制定专职安全员每日巡检，项目部周检制度。
四、注意事项
因为该处位于塔吊工作臂下方，因此，规定塔吊的工作半径在防护架以东，以防发生碰撞高压线安全保护架。
保护架7米以下用12#铁丝与毛竹绑扎牢固，7米以上用绝缘材料绑扎，防护架不铺设脚手片和模板，不得有滑动现象。
为防止塔吊臂碰撞保护架，现场设监管人一名，以及塔吊设专职指挥一名，在吊物时专门负责指挥。
5、具体搭设位置、尺寸等见附图。
高压线防护施工方案高压线防护施工方案为了确保高压线周围的施工安全，必须制定一套科学合理的防护施工方案。
下面是一份700字的高压线防护施工方案：1.方案背景高压线的存在给周围地区的人员和设备带来了潜在的危险。
为了保障施工人员的安全，我们制定了以下的高压线防护施工方案。
2.核心原则方案的核心原则是保障施工人员的安全，预防高压线事故的发生。
在施工过程中，必须严格执行安全规范和操作流程。
3.施工前准备3.1.制定详细的工程方案，包括施工时程、布局等，确保施工的高效和安全。
3.2.开展必要的现场勘察和安全评估，确定高压线的电压、距离以及电磁辐射的范围。
3.3.为施工人员提供必要的安全培训，增强他们的安全意识和防护能力。
4.防护措施4.1.严格设置施工限制区域，并设置足够的警示标志。
在禁止进入的区域周围设置围栏，以防止未经授权的人员进入。
4.2.在高压线周围设置安全警戒线，并进行标明。
离高压线一定距离的地方，设置临时安全通道，确保施工人员的出入安全。
4.3.在高压线下方安装遮挡物，如覆盖板等，防止施工材料或物品误触高压线。
4.4.在施工现场设置专门的地线，确保电流通过地面流向地下。
4.5.在高压线周围设置监控设备，实时监测高压线的安全状态。
5.施工过程中的注意事项5.1.严格按照施工方案和操作规程进行操作，如有变更必须得到相关部门的批准。
5.2.所有施工人员必须佩戴好安全帽、防护服、防护眼镜等个人防护用具，并接受必要的体检。
5.3.禁止使用金属材料和设备接近高压线，以免发生电击事故。
5.4.禁止在高压线下方堆放任何物品。
6.施工后期6.1.完成施工后，必须对施工现场进行彻底清理，确保没有任何存在隐患的物品。
6.2.逐步撤除施工现场的防护设施，并进行相关的验收和维护工作。
7.应急措施7.1.设置紧急求救电话，并培训施工人员掌握正确的求救方法。
7.2.制定应急预案，并现场贴出，供施工人员参考。
7.3.安排专人负责应急处理，做好相关的救援和报警工作。
高压线绝缘隔离防护防护方案与高压线维护施工方案汇编高压线绝缘隔离防护防护方案2．《建筑施工脚手架使用手册》3．《施工现场临时用电安全技术规范》JGJ46-2005二、工程总体概况工程名称：通州区青年东路延伸段A1、A2及车间工程地址：川姜镇姜灶镇东侧建设单位：通州区川姜镇人民政府设计单位：南通中房建筑设计研究院有限公司结构层次：框剪1+11+1框架3建筑面积：25000㎡三、工程情况1．施工现场与周围环境1．1通道与高压线位置及搭设前提条件高压线位于在建房屋的南侧，高压线与施工区域南侧平行，总长度为100m，电压为30KV，在施工现场的西侧塔吊回转半径覆盖范围之内，且施工用脚手架距离高压线的距离不满足JGJ46-2005的规定。
以上实际防护长度总长约1200m，高压线杆高度约为15m。
《施工现场临时用电安全技术规范》（JGJ46-2005）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
最小安全操作距离应不小于6m（表4.1.2）第4.1.4的规定，旋转臂式起重机的任何部位或北吊物边缘与30KV以下的架空线路边线最小沿水平距离不得小于2m，沿垂直方向3m，由于现场三台塔吊的塔臂回转半径均覆盖高压线，达不到《施工现场临时用电安全技术规范》第4.1.2条和第4.1.4条规定的最小距离，不符合《建筑施工高处作业安全技术规范》（JAJ80-91）第5.2.5条之规定。
为确保正常供电和施工人员的人身安全，必须采取切实可行的绝缘隔离防护措施，编制专项绝缘隔离防护方案。
1．2搭设方法搭设防护架距离高压线根据《施工现场临时用电安全技术规范》（见表4.1.6）进行搭设。
脚手架步距、立杆横距1.5m，纵距1.5m，横杆步距1.8m，五排架中立杆顶端不能超过最低的高压线下1.7m。
脚手架应设置剪刀撑和横向斜撑。
立杆必须与地面牢固连接。
防护架毛竹搭接不小于1.5m。
为了保证施工安全，在基础及主体结构施工阶段，高压线下不得作为散料和半成品周转区，这样可以人为减少安全隐患。
安全防护架要等到工程竣工才能拆除。
在不违背原则的情况下，根据实际情况调整，防护架顶部须白天挂彩旗，夜间挂红灯。
表4.1.6防护设施与外电线之间的最小安全距离：四、施工安排1.为确保行人和塔吊吊卸时高压线的安全，高压线防护架应及时1.1搭设日期：2012年2月1日至2012年2月10日1.2拆除时间：工程竣工后2.施工组织及任务划分由项目经理沈国林，现场负责人张勇组织架子工班组搭设防护架。
在架设防护设施时，项目部监理用电电工、安全员及架子班组长必须在现场旁站监督施工。
五、施工准备1．材料准备（1）毛竹，小头直径不小于75㎜，大头走私为120㎜。
腐朽、裂纹、枯节、青嫩、虫蛀的毛竹，一律禁止使用。
（2）材料计划表搭设高压线防护架的主要材料（2）熟悉防护架搭设的安全技术规程。
（3）项目工程师要向操作人员进行详细的技术交底和安全交底。
（4）人员准备a．防护架施工由专业架子班组负责，对其安装、拆除、检查和维护设安全监督检查人员，确保防护架的搭设和使用符合规范要求。
b．配备体检合格并经过《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持有效证件上岗进行施工。
c．劳动力准备a．立杆每隔3m的底端要进入地下，宽度400400㎜，深度1500 ㎜，并用C20细石砼浇筑密实。
b．在脚手架立杆底端之上200㎜处设纵向及横向扫地杆，并与立杆连接牢固。
c．毛竹搭接不小于1.5m，铅丝绑扎不少于3道，间距不大于0.6m，交叉节点处铅丝要绑十字扣。
高压线维护施工方案2.《建筑施工脚手架实用手册》3.《施工现场临时用电安全技术规范》JGJ46－20052.工程概况：2.1施工现场与周围环境2.1.1通道和高压线位置及搭设前提条件北京**商场临时道路位于施工现场东侧，路宽8m。
路边缘离槽边上口距离在2～3m之间，临时道路和现场由2m高围墙隔开，高压线紧邻东部围墙从南到北贯穿整个工地，总长度225m，电压为10KV。
后经甲方与相关单位协商后，拆除部分线杆，所以实际防护长度80m，在我项目二部塔吊回转半径的覆盖范围之内，且在1#楼南侧有变压器一台。
高压线杆高度约为10m。
线杆距离槽上口1.5～2m。
《施工现场临时用电安全技术规范》（JGJ46－2005）第一部分高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。
最小安全操作距离应不小于4～6m。
第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m。
由于现场东侧的三个塔吊的塔臂回转半径均覆盖高压线，且达不到《施工现场临时用电安全技术规范》第3.1.2条和第3.1.4条规定的最小距离，《建筑施工高处作业安全技术规范》第5.2.5条之规定。
为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。
2.1.2方案的可行性研究及建议我们考虑搭设双排杉槁脚手架，里排紧邻槽边，外排立在围墙外。
为了保证施工安全，建议在基础及主体结构施工阶段，楼东侧边坡空地不得作为散料和半成品周转区，这样可以人为减少安全隐患。
由于建筑物高度62.2m，外墙距围墙6m。
所以安全防护用架要等到工程竣工才能拆除。
3.施工安排3.1工期安排为确保行人和塔吊吊卸时高压线的安全，高压线防护架子应及时搭设。
3.1.1搭设日期：2003年11月20日至2003年11月26日3.1.2防护日期：2003年11月26日至2004年12月25日3.1.3拆除时间：2004年12月26日至2006年12月31日3.2施工组织及任务划分：由项目部生产经理主管，项目部安全员组织四川架子组搭设防护架子。
在架设防护设施时，项目部临时用电电工、安全员及架子组长必须在现场旁站监督施工。
3.3高压线防护脚手架形式选择根据防护架子搭设的目的及安全生产的施工要求，靠近高压线一侧的防护须采用绝缘材料并保证一定的安全距离。
所以里排脚手架顶端高过高压线1.5m。
架体安全网距高压线应不小于1m。
（因为围墙、槽边和高压线走向有变化，所以距离有所变动），其防护架子详见附图所示4.施工准备4.1材料准备①木杆选用剥皮的杉篙，小头直径不小于80mm，大头直径为120mm。
腐朽、折裂、枯节的木杆，一律禁止使用。
②材料计划表搭设高压线防护架主要材料，见下列材料计划:名称规格单位数量混凝土C20m35彩色串灯m80杉槁6～8m根1500安全网m22400铅丝8＃Kg500彩旗若干4.2技术准备4.2.1了解项目施工的具体情况及施工步骤。
4.2.2熟悉防护架搭设的安全技术规程。
4.2.3要向操作人员进行详细的技术交底和安全交底。
4.3人员准备4.3.1防护架施工设专业架子工长负责，对其安装、拆除、检查和围护设安全监督检查人员，确保桥架的搭设和使用符合设计要求。
4.3.2配备体检合格并经《特种作业人员安全技术管理规则》考核和安全教育培训合格的架子工持证上岗进行施工。
4.3.3劳动力准备：搭设高压线防护架劳动力计划，见下列搭设外电防护架劳动力计划:工种架子工电工人数12人2人4.4现场准备①现场临时电缆沟回填、夯实平整，排水畅通，场地杂物清除干净。
②靠槽边一侧应悬挑安全网或采取其它安全措施。
③定位放线并破碎围墙外立杆基础占用的路面。
5.施工方法5.1搭设作业程序场地清理→定位放线→支立杆→调直→扫地杆→搭大横杆→用8#铅丝绑大横杆→搭小横杆→用8#铅丝绑小横杆→接立杆并绑扎→加斜撑并加固→支设戗杆→搭马梁→支设顶层横杆→挂安全网→挂彩色串灯→挂彩旗→验收5.2一般构造5.2.1围墙外侧杉槁立杆的底端要埋入地下，宽度400×400mm，深度600mm，并用C20细石混凝土浇筑密实，相应的立杆用100×100mm木方或粗杉槁连接牢固。
5.2.2在脚手架立杆底端之上200mm处设纵向和横向扫地杆，并与立杆连接牢固。
5.2.3杉篙搭接接头长度为1.5m，铅丝绑扎不少于3道，间距不小于0.6m。
交叉节点处铅丝要绑十字扣。
5.2.4脚手架左右相邻立杆和上下相邻横杆的接头应相互错开一个跨，并置于不同的构架框格内。
5.2.5斜撑与水平面的交角在45。
～60。
之间，水平投影宽度应不小于2跨或4m和不大于6跨或8m。
斜撑应与脚手架基本构架杆件加以可靠连接。
斜杆与水平面的交角也在45°～60°之间，其间距不大于6m。
如钢筋贴斜撑杉篙底将斜撑两端的大横杆拉接牢固。
5.3搭设5.3.1木杆运到现场，应先选择分类，宜把头大粗壮者做立杆，直径均匀，杆身顺直者做横杆，稍有弯曲者做斜杆。
然后按构造要求的规定架设杆件，并力求做到横平竖直错开接头位置。
5.3.2立杆中心间距1.8m，外排立杆距围墙300mm，最上端大头向上，最下端大头向下，相邻立杆竖向接头中心间距错开不小于1.5m，外排硬化地面上的立杆埋入路面下0.6m并浇灌混凝土（埋入地下部分的做防腐处理）。
里排立杆直接立在硬化后的混凝土面层上。
5.3.3封顶架子立杆应绑双扣。
立杆不得露出杆头。
接杆在封顶处的一根必须大头向上，上下垂直，保持重心平衡。
5.3.4大横杆一般应绑在立杆里侧，力求做到平直，两杆接头应置于立杆处，并使小头压在大头上，6m以下其间距为1.8m，6m以上其间距为1.5m。
5.3.5小横杆绑在大横杆上，靠立杆的小横杆则宜绑在立杆上，小横杆伸出立杆部分不应小于300mm，小横杆的间距为1.8m。
5.3.6杉槁防护架搭设完毕，应由技术负责人、安全员、工长、架子工等有关人员对防护架各部分，进行全面的检查验收。
6.外电防护架的计算木脚手架的稳定承载力按单肢杆件计算，即直接验算立杆受压时的稳定性，因为脚手架底面是危险截面，所以按底面单肢杆件计算，当荷载效应≤结构抗力时，该杆件稳定性符合要求。
以下计算公式及数据选自《建筑施工手册》、《建筑施工脚手架使用手册》、《安全生产、文明施工手册》当组合风载时，0.9（N/ΦA+Mw/W）≤fct/rt，式中有关参数选自《建筑施工脚手架实用手册》：fct-木材抗压设计值，按表5-25选用rt，-木材抗力的附加分项系数，根据满足可靠指标要求确定N-木立杆轴心设计值组合风载时，N=1.2（NGK1+NGK2+NQK）MW-风荷载对脚手架的风线荷载标准值M=0.85×1.4qwkhw2/10=0.12qwkhw2qwk-作用于脚手架的风线荷载标准值hw-连墙点竖向间距W-木立杆的毛截面抵抗矩ф-木受压的稳定系数，按表5-26确定。
6.1计算参数立杆截面积A=πD2/4=3.14×802/4=5024mm2立杆的截面抵抗矩W=πD3/32=3.14×803/32mm2=50240mm3挡风系数Φ=0.5风荷载体形系数us=1.3Φ=0.65风压高度变化系数，uz=0.66.2荷载计算6.2.1恒载：杉篙自重4KN/m3，查《建筑施工脚手架实用手册》第101页表1-104。
