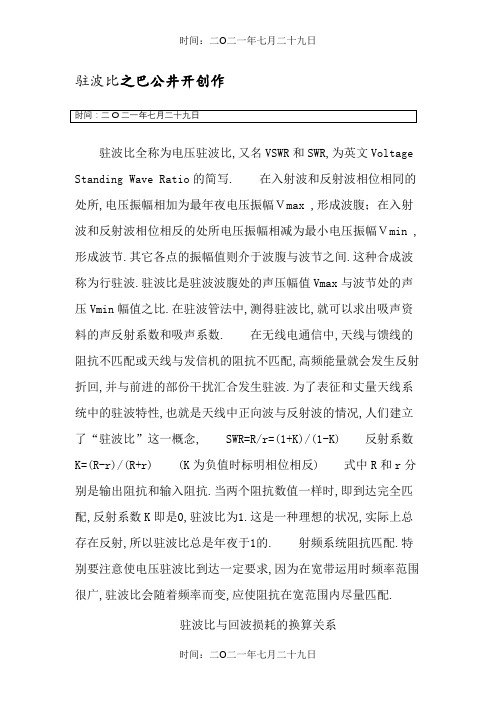

驻波比之巴公井开创作
驻波比全称为电压驻波比,又名VSWR和SWR,为英文Voltage Standing Wave Ratio的简写. 在入射波和反射波相位相同的处所,电压振幅相加为最年夜电压振幅Ｖmax ,形成波腹；在入射波和反射波相位相反的处所电压振幅相减为最小电压振幅Ｖmin ,形成波节.其它各点的振幅值则介于波腹与波节之间.这种合成波称为行驻波.驻波比是驻波波腹处的声压幅值Vmax与波节处的声压Vmin幅值之比.在驻波管法中,测得驻波比,就可以求出吸声资料的声反射系数和吸声系数. 在无线电通信中,天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配,高频能量就会发生反射折回,并与前进的部份干扰汇合发生驻波.为了表征和丈量天线系统中的驻波特性,也就是天线中正向波与反射波的情况,人们建立了“驻波比”这一概念, SWR=R/r=(1+K)/(1-K) 反射系数K=(R-r)/(R+r) (K为负值时标明相位相反) 式中R和r分别是输出阻抗和输入阻抗.当两个阻抗数值一样时,即到达完全匹配,反射系数K即是0,驻波比为1.这是一种理想的状况,实际上总存在反射,所以驻波比总是年夜于1的. 射频系统阻抗匹配.特别要注意使电压驻波比到达一定要求,因为在宽带运用时频率范围很广,驻波比会随着频率而变,应使阻抗在宽范围内尽量匹配.

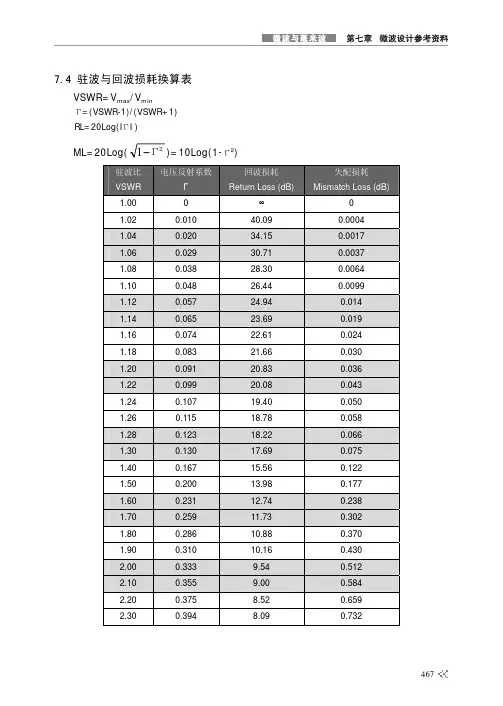

驻波比与回波损耗的换算关系
驻波比（VSWR）: Voltage Standing Wave Ratio
回波损耗（RL）:Return Loss
换算公式：RL=20*log10[(VSWR+1)/(VSWR-1)]
换算表格：
驻波比回波损耗(dB)驻波比回波损耗(dB)
1.44
1.48
1.49。
驻波比VSWR和回波损耗RL1. 回波损耗RL（Return Loss）它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB 到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
RL=10lg（入射功率/反射功率）RL和VSWR之间的关系：RL=20*log10[(VSWR+1)/(VSWR-1)]2. 2. VSWR (Voltage Standing Wave Ratio)驻波比是电压驻波比的简称，指的是反射波波幅与入射波波幅的比值，也称为回波损耗。
在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回，并与前进的部分干扰汇合发生驻波。
为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念，。
SWR=R/r=(1+K)/(1-K)反射系数K=(R-r)/(R+r)(K为负值时表明相位相反)式中R和r分别是输出阻抗和输入阻抗。
当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。
这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。
驻波比与反射功率的关系如下：驻波比反射率1.0 0.00%1.1 0.23%1.2 0.83%1.3 1.70%1.5 4.00%1.7 6.72%1.8 8.16%2.0 11.11%2.5 18.37%3.0 25.00%4.0 36.00%5.0 44.44%7.0 56.25%10 66.94%可见，不一定追求1.1以下的驻波比，一般1.5一下也足够了，96％的都发射出去了。
3. 3. VSWR测量：电压驻波比VSWR在工程上一般要求小于1.5，可以用驻波测试仪测试，常用SiteMaster1 1) SITER MASTER对VSWR的测量分为距离域和频率域两种方式，采用不同方式对VSWR测量会得到不同的数值结果，在频率域下的测量值要大于距离域下的测量值。

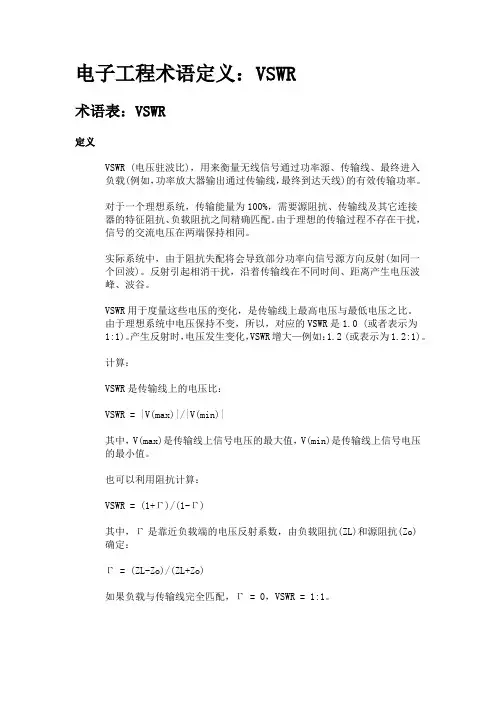

电子工程术语定义：VSWR
术语表：VSWR
定义
VSWR (电压驻波比)，用来衡量无线信号通过功率源、传输线、最终进入
负载(例如，功率放大器输出通过传输线，最终到达天线)的有效传输功率。
对于一个理想系统，传输能量为100%，需要源阻抗、传输线及其它连接
器的特征阻抗、负载阻抗之间精确匹配。
由于理想的传输过程不存在干扰，信号的交流电压在两端保持相同。
实际系统中，由于阻抗失配将会导致部分功率向信号源方向反射(如同一
个回波)。
反射引起相消干扰，沿着传输线在不同时间、距离产生电压波
峰、波谷。
VSWR用于度量这些电压的变化，是传输线上最高电压与最低电压之比。
由于理想系统中电压保持不变，所以，对应的VSWR是1.0 (或者表示为
1:1)。
产生反射时，电压发生变化，VSWR增大—例如：1.2 (或表示为1.2:1)。
计算：
VSWR是传输线上的电压比：
VSWR = |V(max)|/|V(min)|
其中，V(max)是传输线上信号电压的最大值，V(min)是传输线上信号电压
的最小值。
也可以利用阻抗计算：
VSWR = (1+Γ)/(1-Γ)
其中，Γ是靠近负载端的电压反射系数，由负载阻抗(ZL)和源阻抗(Zo)
确定：
Γ = (ZL-Zo)/(ZL+Zo)
如果负载与传输线完全匹配，Γ = 0，VSWR = 1:1。

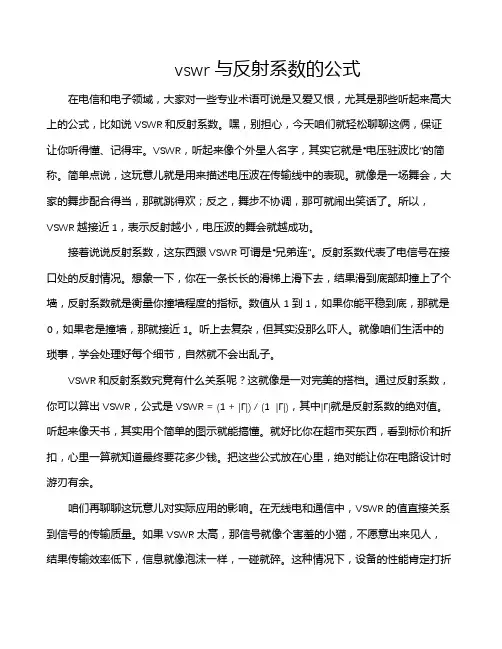

vswr与反射系数的公式在电信和电子领域，大家对一些专业术语可说是又爱又恨，尤其是那些听起来高大上的公式，比如说VSWR和反射系数。
嘿，别担心，今天咱们就轻松聊聊这俩，保证让你听得懂、记得牢。
VSWR，听起来像个外星人名字，其实它就是“电压驻波比”的简称。
简单点说，这玩意儿就是用来描述电压波在传输线中的表现。
就像是一场舞会，大家的舞步配合得当，那就跳得欢；反之，舞步不协调，那可就闹出笑话了。
所以，VSWR越接近1，表示反射越小，电压波的舞会就越成功。
接着说说反射系数，这东西跟VSWR可谓是“兄弟连”。
反射系数代表了电信号在接口处的反射情况。
想象一下，你在一条长长的滑梯上滑下去，结果滑到底部却撞上了个墙，反射系数就是衡量你撞墙程度的指标。
数值从1到1，如果你能平稳到底，那就是0，如果老是撞墙，那就接近1。
听上去复杂，但其实没那么吓人。
就像咱们生活中的琐事，学会处理好每个细节，自然就不会出乱子。
VSWR和反射系数究竟有什么关系呢？这就像是一对完美的搭档。
通过反射系数，你可以算出VSWR，公式是VSWR = (1 + |Γ|) / (1 |Γ|)，其中|Γ|就是反射系数的绝对值。
听起来像天书，其实用个简单的图示就能搞懂。
就好比你在超市买东西，看到标价和折扣，心里一算就知道最终要花多少钱。
把这些公式放在心里，绝对能让你在电路设计时游刃有余。
咱们再聊聊这玩意儿对实际应用的影响。
在无线电和通信中，VSWR的值直接关系到信号的传输质量。
如果VSWR太高，那信号就像个害羞的小猫，不愿意出来见人，结果传输效率低下，信息就像泡沫一样，一碰就碎。
这种情况下，设备的性能肯定打折扣，搞得你心里五味杂陈，甚至还得花钱维修。
可别小瞧这点小东西，它能决定你的信号强度，是强是弱，真是生死攸关。
再说，如何降低VSWR和反射系数。
这就跟咱们日常生活中处理人际关系一样，越早发现问题，越容易解决。
使用合适的匹配器，调整电路中的阻抗，能有效降低反射。
