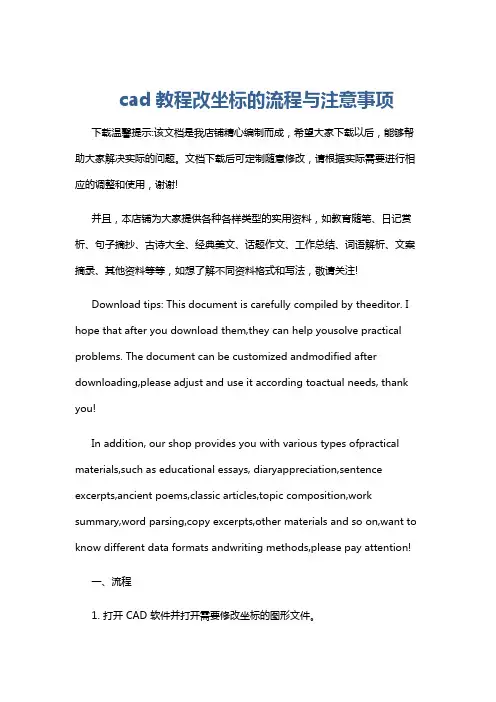

cad教程改坐标的流程与注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、流程1. 打开 CAD 软件并打开需要修改坐标的图形文件。
CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。
它用来定位和测量对象在二维或三维空间中的位置。
理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。
在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。
1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。
笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。
在二维空间中，只使用x和y轴。
坐标轴的交叉点被称为原点，通常表示为(0,0,0)。
2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。
- 绝对坐标：通过直接给出点在坐标系中的位置来定义。
例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。
- 相对坐标：通过给出点到另一个点的距离和方向来定义。
例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。
3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。
- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。
这对于移动或复制对象非常有用。
- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。
4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。

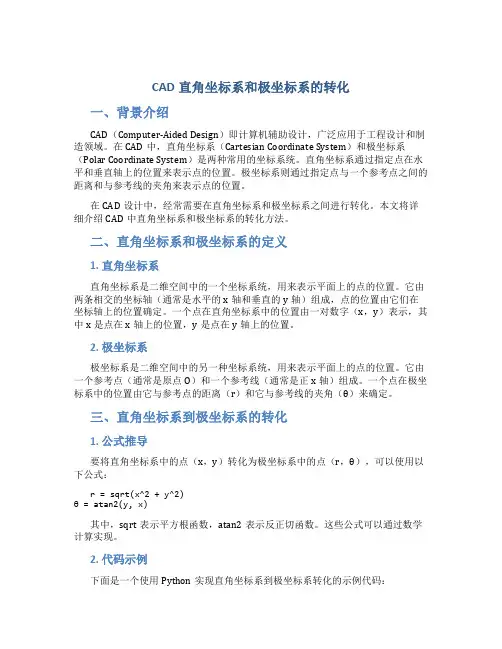

CAD直角坐标系和极坐标系的转化一、背景介绍CAD（Computer-Aided Design）即计算机辅助设计，广泛应用于工程设计和制造领域。
在CAD中，直角坐标系（Cartesian Coordinate System）和极坐标系（Polar Coordinate System）是两种常用的坐标系统。
直角坐标系通过指定点在水平和垂直轴上的位置来表示点的位置。
极坐标系则通过指定点与一个参考点之间的距离和与参考线的夹角来表示点的位置。
在CAD设计中，经常需要在直角坐标系和极坐标系之间进行转化。
本文将详细介绍CAD中直角坐标系和极坐标系的转化方法。
二、直角坐标系和极坐标系的定义1. 直角坐标系直角坐标系是二维空间中的一个坐标系统，用来表示平面上的点的位置。
它由两条相交的坐标轴（通常是水平的x轴和垂直的y轴）组成，点的位置由它们在坐标轴上的位置确定。
一个点在直角坐标系中的位置由一对数字（x，y）表示，其中x是点在x轴上的位置，y是点在y轴上的位置。
2. 极坐标系极坐标系是二维空间中的另一种坐标系统，用来表示平面上的点的位置。
它由一个参考点（通常是原点O）和一个参考线（通常是正x轴）组成。
一个点在极坐标系中的位置由它与参考点的距离（r）和它与参考线的夹角（θ）来确定。
三、直角坐标系到极坐标系的转化1. 公式推导要将直角坐标系中的点（x，y）转化为极坐标系中的点（r，θ），可以使用以下公式：r = sqrt(x^2 + y^2)θ = atan2(y, x)其中，sqrt表示平方根函数，atan2表示反正切函数。
这些公式可以通过数学计算实现。
2. 代码示例下面是一个使用Python实现直角坐标系到极坐标系转化的示例代码：```python import mathdef cartesian_to_polar(x, y): r = math.sqrt(x2 + y2) theta = math.atan2(y, x) return r, thetax = 3 y = 4 r, theta = cartesian_to_polar(x, y)print(。

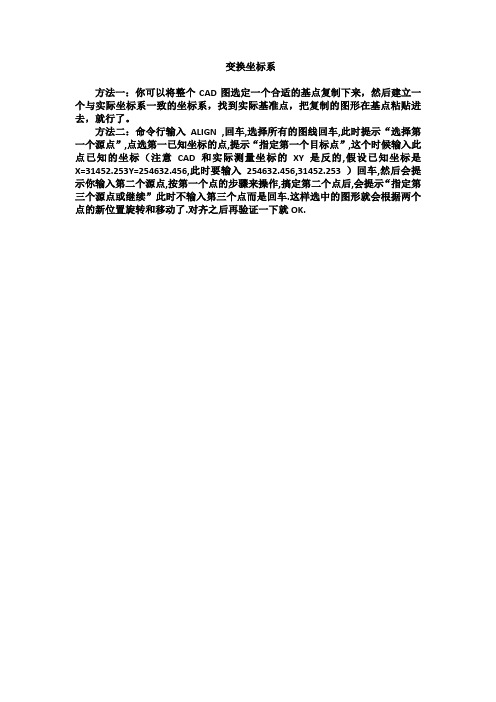

变换坐标系
方法一：你可以将整个CAD图选定一个合适的基点复制下来，然后建立一个与实际坐标系一致的坐标系，找到实际基准点，把复制的图形在基点粘贴进去，就行了。
方法二：命令行输入ALIGN ,回车,选择所有的图线回车,此时提示“选择第一个源点”,点选第一已知坐标的点,提示“指定第一个目标点”,这个时候输入此点已知的坐标（注意CAD和实际测量坐标的XY是反的,假设已知坐标是X=31452.253Y=254632.456,此时要输入254632.456,31452.253 ）回车,然后会提示你输入第二个源点,按第一个点的步骤来操作,搞定第二个点后,会提示“指定第三个源点或继续”此时不输入第三个点而是回车.这样选中的图形就会根据两个点的新位置旋转和移动了.对齐之后再验证一下就OK.。
cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。
由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。
本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。
2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。
在CAD软件中，平移是通过指定平移向量来实现的。
平移向量包括X方向、Y方向和Z方向上的位移值。
通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。
3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。
在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。
旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。
通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。
4. 缩放缩放是一种改变对象尺寸的方法。
在CAD软件中，缩放是通过指定缩放因子来实现的。
缩放因子可以是一个比例值，也可以是一个具体的长度值。
缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。
通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。
5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。
假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。
首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。
根据实际需求，指定平移向量为（tx, ty, tz）。
接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。
根据实际需求，指定旋转角度为θ。
最后，通过缩放操作根据实际需求调整对象的尺寸。
根据实际需求，指定缩放因子为（sx, sy, sz）。
通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。
6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。
CAD图形的坐标系与坐标系转换技巧CAD设计软件是一种广泛应用于工程、建筑、制造等领域的工具。
在使用CAD软件进行设计和绘图时，坐标系和坐标系转换是非常重要的概念和技巧。
首先，让我们来了解什么是坐标系。
在CAD设计中，坐标系用于定位和表示设计图中的点、线、面等元素。
坐标系通常由两个或三个轴构成，分别代表了水平、垂直和深度方向。
常见的坐标系有笛卡尔坐标系和极坐标系。
在CAD软件中，笛卡尔坐标系是最常用的。
它以原点为基准，通过水平和垂直的轴来表示点的位置。
X轴代表水平方向，Y轴代表垂直方向。
这种坐标系可以通过数值表示位置，例如，(0,0)代表原点，(2,5)代表位于X轴正方向2个单位，Y轴正方向5个单位的位置。
坐标系转换是指将一个坐标系中的点转换到另一个坐标系中。
在CAD设计中，坐标系转换非常常见，因为我们可能需要将设计从一个平面转换到另一个平面，或者从二维转换到三维。
CAD软件通常提供了一些工具和命令来实现坐标系转换。
以下是一些常用的技巧和方法。
1. 平移：平移是指将对象沿着坐标轴的方向移动一定距离。
在CAD软件中，可以使用移动命令来实现平移。
选择需要移动的对象，然后指定一个基准点和一个目标点，CAD软件会自动计算出需要移动的距离和方向，并将对象移动到目标点的位置。
2. 旋转：旋转是指将对象绕一个点或轴旋转一定角度。
在CAD软件中，可以使用旋转命令来实现旋转。
选择需要旋转的对象，然后指定一个基准点和旋转角度，CAD软件会自动将对象旋转指定的角度。
3. 缩放：缩放是指按比例改变对象的大小。
在CAD软件中，可以使用缩放命令来实现缩放。
选择需要缩放的对象，然后指定一个缩放比例，CAD软件会自动将对象按照指定的比例进行缩放。
4. 剪切：剪切是指删除对象上的一部分。
在CAD软件中，可以使用剪切命令来实现剪切。
选择需要剪切的对象，然后指定一个剪切路径，CAD软件会自动删除该路径所包含的对象。
5. 镜像：镜像是指将对象沿着一条轴对称镜像复制。

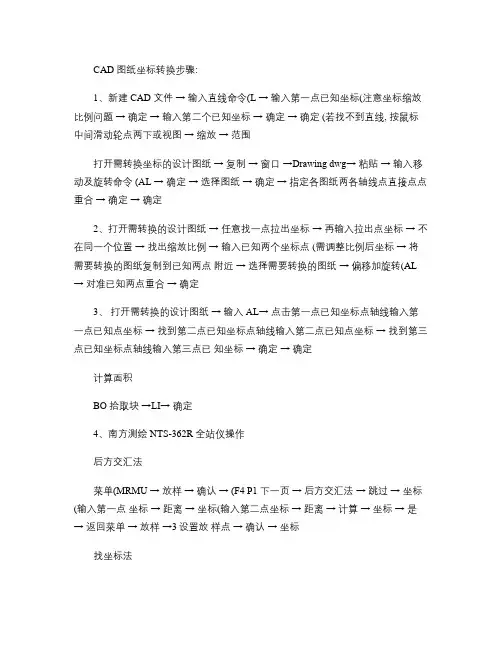

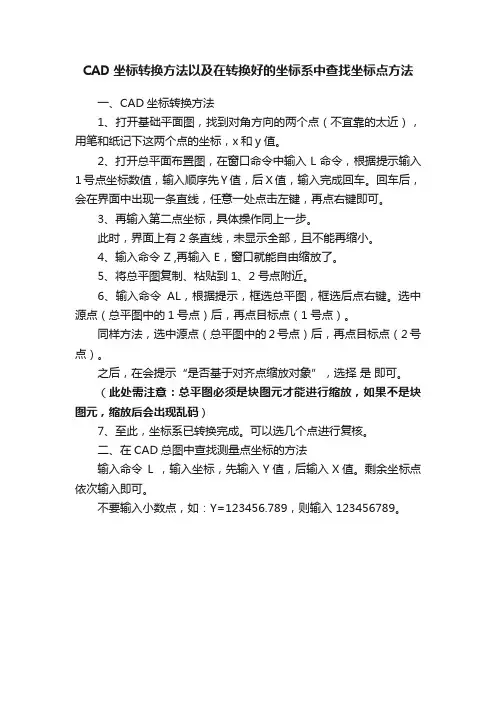

CAD 图纸坐标转换步骤:
1、新建 CAD 文件→ 输入直线命令(L → 输入第一点已知坐标(注意坐标缩放比例问题→ 确定→ 输入第二个已知坐标→ 确定→ 确定 (若找不到直线, 按鼠标中间滑动轮点两下或视图→ 缩放→ 范围
打开需转换坐标的设计图纸→ 复制→ 窗口→Drawing dwg→ 粘贴→ 输入移动及旋转命令(AL → 确定→ 选择图纸→ 确定→ 指定各图纸两各轴线点直接点点重合→ 确定→ 确定
2、打开需转换的设计图纸→ 任意找一点拉出坐标→ 再输入拉出点坐标→ 不在同一个位置→ 找出缩放比例→ 输入已知两个坐标点 (需调整比例后坐标→ 将需要转换的图纸复制到已知两点附近→ 选择需要转换的图纸→ 偏移加旋转(AL → 对准已知两点重合→ 确定
3、打开需转换的设计图纸→ 输入AL→ 点击第一点已知坐标点轴线输入第一点已知点坐标→ 找到第二点已知坐标点轴线输入第二点已知点坐标→ 找到第三点已知坐标点轴线输入第三点已知坐标→ 确定→ 确定
计算面积
BO 拾取块→LI→ 确定
4、南方测绘 NTS-362R 全站仪操作
后方交汇法
菜单(MRMU → 放样→ 确认→ (F4 P1 下一页→ 后方交汇法→ 跳过→ 坐标(输入第一点坐标→ 距离→ 坐标(输入第二点坐标→ 距离→ 计算→ 坐标→ 是→ 返回菜单→ 放样→3设置放样点→ 确认→ 坐标
找坐标法
菜单→ 数据采集→ 确认
1、设置测站点→ 测站→ 坐标→ 确认→ 确认→ 记录→ 是→ (是否重写否
2、设置后视点→ 后视→NE/AI→ (输入第二点坐标→ 确认→ 确认
→ 测量→ 坐标→ (是否重写否
3、测量点→ 测量→ 坐标。
CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。
本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。
1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。
世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。
它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。
用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。
用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。
对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。
对象坐标系可以通过命令"OCS"来设置和切换。
2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。
切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。
设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。
在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。
切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。
3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。
使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。
在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。
使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。
用户坐标系可以帮助我们更方便地定位和绘制图形。
使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。

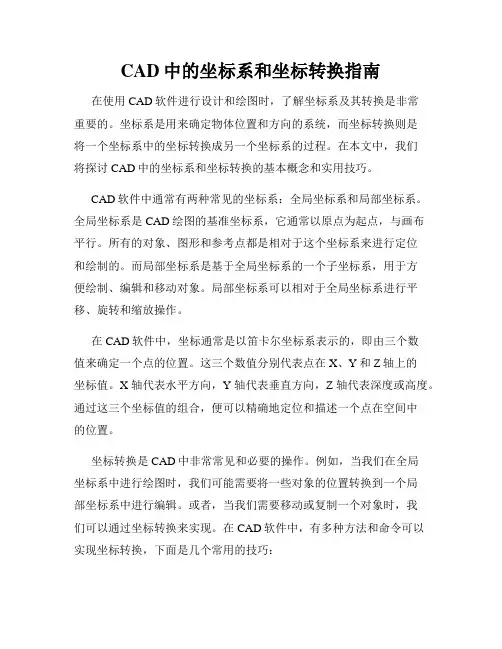

CAD中的坐标系和坐标转换指南在使用CAD软件进行设计和绘图时，了解坐标系及其转换是非常重要的。
坐标系是用来确定物体位置和方向的系统，而坐标转换则是将一个坐标系中的坐标转换成另一个坐标系的过程。
在本文中，我们将探讨CAD中的坐标系和坐标转换的基本概念和实用技巧。
CAD软件中通常有两种常见的坐标系：全局坐标系和局部坐标系。
全局坐标系是CAD绘图的基准坐标系，它通常以原点为起点，与画布平行。
所有的对象、图形和参考点都是相对于这个坐标系来进行定位和绘制的。
而局部坐标系是基于全局坐标系的一个子坐标系，用于方便绘制、编辑和移动对象。
局部坐标系可以相对于全局坐标系进行平移、旋转和缩放操作。
在CAD软件中，坐标通常是以笛卡尔坐标系表示的，即由三个数值来确定一个点的位置。
这三个数值分别代表点在X、Y和Z轴上的坐标值。
X轴代表水平方向，Y轴代表垂直方向，Z轴代表深度或高度。
通过这三个坐标值的组合，便可以精确地定位和描述一个点在空间中的位置。
坐标转换是CAD中非常常见和必要的操作。
例如，当我们在全局坐标系中进行绘图时，我们可能需要将一些对象的位置转换到一个局部坐标系中进行编辑。
或者，当我们需要移动或复制一个对象时，我们可以通过坐标转换来实现。
在CAD软件中，有多种方法和命令可以实现坐标转换，下面是几个常用的技巧：1. 平移和旋转：平移是指将对象沿着指定的方向移动一定的距离，而旋转是指将对象围绕指定点或轴旋转一定的角度。
在CAD软件中，我们可以使用平移和旋转命令来实现这些转换操作。
2. 缩放和对齐：缩放是指调整对象的大小，可以根据比例或自定义数值进行缩放。
对齐是指将一个对象与另一个对象或参考点进行对齐，以便实现精确的位置调整。
在CAD软件中，我们可以使用缩放和对齐命令来进行这些转换操作。
3. 三维坐标转换：对于涉及到三维绘图的设计，我们可能需要进行三维坐标转换。
在CAD软件中，我们可以使用三维旋转、偏移和镜像等命令来实现这些转换操作。

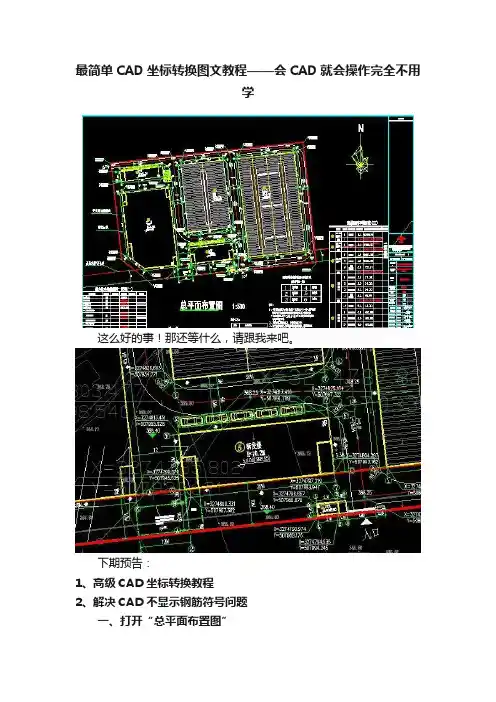

最简单CAD坐标转换图文教程——会CAD就会操作完全不用
学
这么好的事！那还等什么，请跟我来吧。
下期预告：
1、高级CAD坐标转换教程
2、解决CAD不显示钢筋符号问题
一、打开“总平面布置图”
今天我们以研发楼为例，为你进行讲解。
1、打开总图，找到要标注坐标的图纸位置，隐藏多余的图层
是不是上图非常杂乱，有木有?完全看不清，有木有?
只要我们隐藏多余的图层，一切就OK了！选中想隐藏的图层，在下拉的菜单中将图层解锁（小锁图标），而后点击灯泡图图（第一个哟），一切就安静了。
2、将图形“炸开”，隐蔽不必要的图层
删除或隐蔽不必要的图层，就正式进入主题了。
二、在清理后的总图上，根据基础平面图绘制轴线
1、将4个角点用直线连接起来
注意角点的“捕捉”一定要准确，不能有偏差，这个是影响精度最关键步骤。
2、要根据基础平面图绘制所需的轴线
绘制轴线采用“偏移”，根据轴线尺寸偏移需要的尺寸，交点即为桩心交点。
偏移的尺寸是以'米'为单位的，所以是7.2000，而不是基础平面布置图上的7200毫米，千万不要搞错了。
这就将所有桩的轴线绘完了。
三、标注坐标
在需要的轴线交点上，点击天正CAD左侧菜单的“坐标标注”就搞定OK了。
是不是很简单啊！
最简单的、最笨的方法往往是最容易的方法，虽然没有用到什么CAD命令，但是只要我们会CAD的偏移功能，什么都能搞定。
